Система отопления ленинградка

Однотрубная система отопления ленинградка с диагональным подключением.

Планируя строительство частного дома, будущий владелец сразу же задумывается, какой тип отопления ему выбрать. На сегодняшний день разновидностей отопительных систем существует великое множество, и главная проблема заключается в том, чтобы соотношение цена/качество соответствовало вашим пожеланиям и возможностям.

Если финансовая сторона вопроса имеет для вас решающее значение, а дом не выше двух этажей, стоит обратить внимание на отопительную систему под названием ленинградка. Однозначного мнения по поводу происхождения этого термина нет, поэтому остаётся предположить, что город на Неве внёс определённый вклад в разработку этой незатейливой и надёжной схемы

Что такое система отопления ленинградка?

Это однотрубная система простейшего типа, в которой отопительные приборы соединены между собой последовательно. Это значит, что теплоноситель по очереди проходит от одного радиатора к другому (от первого до последнего) и возвращается в котёл по той же трубе, по которой он начинал свой путь. Невольно напрашивается аналогия с электрической схемой последовательного соединения, где все элементы на конкретном участке следуют один за другим, не образуя никаких узлов и ответвлений.

Ленинградская система отопления применяется исключительно в малоэтажном строительстве (не более 2-х невысоких этажей). Это объясняется тем, что при последовательной схеме возникает повышенное гидравлическое сопротивление, а температура теплоносителя неуклонно снижается от радиатора к радиатору, что при большом количестве отопительных приборов неизбежно приводит к значительной разнице температур между начальным и конечным участком. Данная проблема частично решается установкой циркуляционного насоса для ускорения прохождения теплоносителя по отопительному контуру.

Простота ленинградки не означает, что она должна быть лишена регулирующей аппаратуры и контрольных приборов. Они, разумеется, увеличивают стоимость проекта, зато значительно расширяют функциональные возможности системы в плане создания должного уровня комфорта и безопасности. В частности, появляются такие функции, как:

• регулировка температуры в отдельно взятом помещении;
• демонтаж любого радиатора (для ремонта или замены) без отключения всей системы путём прокладки байпасов с запорной арматурой;
• автоматический контроль и поддержание нужного давления в отопительном контуре.

Варианты монтажа

Система отопления ленинградка в частном доме может быть как открытого, так и закрытого типа, с естественной или принудительной циркуляцией (в последнем случае потребуется врезка циркуляционного насоса). Монтаж системы возможен по двум вариантам: горизонтальному и вертикальному. Понятно, что первый подходит только для одноэтажных строений, если же этажей больше, то придётся прибегнуть к более сложной вертикальной схеме.

При горизонтальной разводке магистральный трубопровод укладывается параллельно плоскости пола либо вдоль стен, либо под половым покрытием. В случае открытой системы с естественной циркуляцией желательно обеспечить уклон подающей магистрали в направлении радиаторов, а сами радиаторы расположить на одном уровне.

Вертикальная разводка предполагает принудительную циркуляцию теплоносителя. В противном случае потребуется очень точный расчёт уклонов и диаметров труб – проще установить насос и, что называется, «не париться».

Плюсы и минусы

Как любая отопительная система, ленинградская система отопления имеет свои положительные и отрицательные стороны. К плюсам можно отнести:

• невысокую стоимость, обусловленную экономией расходов на материалы и монтажные работы;
• большие возможности по реконструкции и модернизации – внесение конструктивных изменений не будет обременительным ни по времени, ни по деньгам.

Система отопления ленинградка в частном доме с нижним подключением.

Из минусов отметим:

• ограничение этажности (высоты) здания;
• невозможность полноценной регулировки нагрева батарей (при последовательной схеме подключения установка циркуляционного насоса и изменение числа секций батарей лишь частично решает проблему);
• необходимость установки расширительного бачка в самой верхней точке, скорее всего на чердаке (который в этом случае придётся утеплить).

Если перечисленные недостатки кажутся вам неприемлемыми, выбирайте двухтрубную систему отопления. Она обойдётся дороже, но не намного.

Преимущества и недостатки ленинградки

В советские времена эти системы обогрева помещений были широко распространены. В период массового строительства требовалось экономичное и простое решение для обеспечения теплом объектов как жилого, так и промышленного назначения. И оно было найдено.

Инженерами Ленинграда разработаны прогрессивные на тот момент однотрубные схемы отопления, откуда и произошло народное название «ленинградка». Причем сейчас приверженцев этой системы достаточно много, особенно популярна она в частном секторе.

Плюсы ленинградки:

• небольшой расход материалов;
• скоростной монтаж при малом количестве сварных швов;
• простое обслуживание.

Для нормальной работы системы не требуется дорогостоящее оборудование, что значительно уменьшает стоимость монтажа и последующей эксплуатации отопления.

Минусы однотрубной разводки:

• сильный разброс температур между начальным и конечным участком;
• нельзя встроить в систему полотенцесушитель или теплые полы, поскольку теплоноситель будет остывать еще быстрее;
• невозможность регулировать температуру радиаторов без дополнительной модернизации.

Несмотря на минусы ленинградская система успешно работает многие годы, причем как в малоэтажных домах, так и в многоквартирных высотках. Ограничение есть только по площади. Не рекомендуется монтировать ленинградку, если помещение меньше 36 кв.м. При частом включении котел быстрее изнашивается, чем при работе в нормальном режиме.

В старой застройке использовались трубы большого диаметра (80-100 мм), которые прокладывались по периметру дома. Но громоздкие коммуникации в интерьере выглядят не очень привлекательно, занимают много места, а производительность их невысока.

С появлением легких технологичных радиаторов, продуцирующих гораздо больше тепловой мощности, старые системы стали постепенно выводиться из эксплуатации.

Схема

Устройство однотрубной системы отопления можно произвести по одному из двух вариантов:

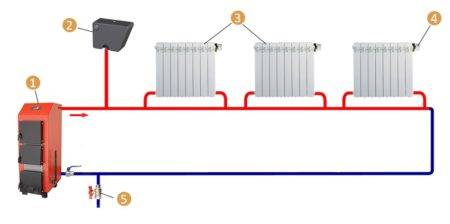

1. Классическая схема: это наиболее простой и дешевый вариант, в котором все характерные недостатки ленинградки проявляются в полной мере. Соединяющая радиаторы труба подсоединяется непосредственно к их патрубкам.
2. Усовершенствованная схема: усовершенствование состоит в том, что при каждом радиаторе делается байпас – перемычка, по которой теплоноситель можно пустить в обход отопительного прибора. Контур прокладывается так: по периметру помещения монтируется труба, в которую врезают по два отвода на каждый радиатор. Участок трубы между отводами и будет той самой перемычкой. Здесь необходимо врезать регулирующую арматуру, например, игольчатый вентиль. На отводах, которые подключаются ко входу и выходу из радиатора, устанавливают запорную арматуру (шаровые краны, в основном).

Этот вариант ленинградки стоит чуть дороже классического, но зато система становится более гибкой.

Открывая вентиль на байпасе, пользователь может уменьшить поток теплоносителя, идущего через радиатор; кроме того, любой радиатор можно отключить для ремонта, не приостанавливая работу всего контура.

Принцип работы

История возникновения данного вида отопления берет начало в Санкт-Петербурге. Времена массового строительства жилых помещений позволил разработать данный вид отопления. «Ленинградка» стала быстро набирать популярность, подкупая простотой установки, доступностью цен. Инженеры разработали технические условия установки «ленинградки». Регламентируют установку системы отопления.

Система отопления «ленинградка» подразумевает установку одинарной трубы, осуществляющей обогрев помещения. Теплообменники находятся на общей линии по порядку, как бы надетые на трубу. Проще конструкции уже не придумать. Благодаря этому «ленинградка» широко распространилась по стране.

Теплоноситель проходит путь по узлам радиаторов, начиная движение с места нагрева системы. Конечно, температура нагрева снижается по ходу продвижения теплоносителя, в начале движения радиаторы имеют максимальную температуру.

Данная система отопления разработана, работая в естественном режиме. Может применяться система принудительного движения теплоносителя. На размещение радиаторов это не сказывается.

Прокладываем трубы своими руками

Перед выполнением работ необходимо составить подробный проект отопительной системы. На данном этапе следует выбрать одну из двух описанных ранее схем: вертикальную или горизонтальную. Руководствоваться следует своими предпочтениями и особенностями помещений.

Затем необходимо выбрать наиболее подходящий тип теплоносителя: антифриз или воду. Первый, разбавив с водой, лучше применять при вертикальной развязке, чтобы он не замерзал на чердаке в холодную пору. Второй можно смело заливать в магистраль с горизонтальной развязкой.

Приступаем к работе

Вначале необходимо определить, каким будет отопительный котел для системы отопления ленинградка и где его лучше расположить. Чаще всего устанавливают газовый напольный отопительный аппарат, который размещают в подвальном помещении. Необходимо побеспокоиться о безопасности, надежно защитив поверхности вокруг и обложив пол листовым железом.

Затем придется подумать о дымоходе. Его тип и конструкционные особенности будут зависеть от разновидности выбранного котла

Очень важно, чтоб он обеспечивал достаточный уровень тяги и при этом не пропускал дым внутрь, удаляя наружу

Следует приступить к подключению главной магистральной трубы, у которой самый большой диаметр. Специалисты рекомендуют выбирать один из следующих вариантов:

1. Металлопластик (26 мм и более)
2. Оцинковка (22 мм и более)
3. Сталь (22 мм и более)

Можно воспользоваться полипропиленовыми трубами. Однако у них значительно выше теплообмен с окружающей средой, поэтому они не пригодны в системах с 3-мя и более радиаторами. Разводящие ветви выполняются из труб меньшего диаметра.

Над отопительным котлом необходимо надежно зафиксировать расширительный бак. Его высота должна быть не менее 3 м от отопительного прибора.

Далее прокрадывается труба по всему дому и параллельно ней врезается каждый из радиаторов отопления. Нужно стараться выполнять как можно меньше изгибов при прокладке магистрали. Размещать батареи рекомендуется под оконными проемами.

Замкнуться система отопления ленинградка должна именно на котле. В конце рекомендуется расположить фильтрующий элемент, который будет удалять из теплоносителя различные примеси. Также предусматривается узел, через который система будет заполняться водой или опорожняться.

Несмотря на простоту Ленинградки, никто не запрещает вносить в нее некоторые модификации, упрощающие эксплуатацию и обслуживание. Установив краны перед каждым отопительным прибором и терморегуляторы, можно достигнуть следующих преимуществ:

• Отопление будет управляемым, позволяя устанавливать такую комнатную температуру, при этом каждая батарея будет регулироваться отдельно
• Появляется возможность отапливать только жилые комнаты и перекрывать циркуляцию теплоносителя по радиаторам в нежилых помещениях

Особенности Ленинградки с вертикальной обвязкой

Остановившись на вертикальной схеме, необходимо выбрать метод циркуляции теплоносителя:

• Принудительная
• Естественная

Принудительная циркуляция более распространенная, так как она не зависит от характеристик используемой трубы. Теплоноситель поднимается наверх посредством установленного насоса.

Если циркуляция жидкости естественная, диаметр труб нужно будет увеличить. Рекомендуется использовать изделия, у которых внутреннее сечение более 25 мм. Что касается материала изготовления, стоит отказаться от стальных труб, чтоб уменьшить внутреннее сопротивление.

Подводим итоги

Безусловно, система отопления ленинградка будет популярна многочисленные следующие годы. Она проста и максимально эффективна, легко возводится, эксплуатируется и ремонтируется в случае поломок. Однако чувствуя неуверенность в своих усилиях, рекомендуется обратиться за помощью к специалистам.

Расчёт

Для максимально эффективной теплоотдачи при минимальных затратах электроэнергии важно правильно произвести расчёт системы отопления. Для этого необходимо знать мощность:. Для этого необходимо знать мощность:

Для этого необходимо знать мощность:

• котла;
• радиаторов и их число в каждом помещении;
• расширительного бака. А также диаметр и длину магистрали.

Определение мощности котла

Чтобы определить мощность котельной установки, рассчитывают теплопотери каждого помещения. Потери тепла происходят через потолок, под, окна и стены. Для расчёта используют формулу: умножают отдельно площадь (стены, окна, потолка) на соответствующий коэффициент потерь для каждого из них. Далее, результат суммируется и делается вывод о мощности котельной установки.

Есть и другой более быстрый метод расчёта. Существуют рекомендации удельной мощности котла в зависимости от региона.

Расчёт производят по формуле Wк = Wуд х S/10; где: Wк — мощность котла; Wуд — рекомендованная удельная мощность.

После этого можно чертить схему отопления и подбирать радиаторы.

Расчёт мощности радиаторов и их количества

Количество радиаторов и секций в них зависит от площади помещения, теплопотерь, на которые влияют материалы стен и наличие окон.

Рассчитывают объём помещения: V=S * h, где площадь и высота потолков.

На 1 квадратный метр дома из кирпича для комфортной температуры необходимо 0,034 кВт. Вычисляют нужную тепловую энергию для обогрева помещения, умножая 0,034 на объем.

Далее, выбирают радиатор, узнают мощность одной секции и делят предыдущий результат на её мощность. Таким образом, подсчитывают необходимое количество секций.

Определение диаметра и материала труб

Одним из основных моментов при расчёте параметров для «ленинградки» является определение диаметра трубы для наибольшей эффективности.

Для естественной циркуляции необходим большой «проход». В этом случае система труб хорошо видна. С принудительной циркуляцией трубы на различных участках могут быть разного диаметра, чтобы сбалансировать контур.

Чтобы определить из какого материала использовать трубы, рассчитывают гидравлическое сопротивление на каждом участке и сравнивают его. Это делается по формулам с учётом таких факторов: шероховатость, повороты и протяжённость труб, соединение (краном, тройником, прибором балансировки).

Далее, определяют теплопотери с учётом сопротивления. Для этого необходимы данные о наружном диаметре трубы, толщине стенки, скорости подачи и расходе воды.

Объем расширительного бака

Для расчёта необходимы данные о количестве циркулирующего теплоносителя. Расширительный бак имеет объем, составляющий 110 объёма жидкости. Количество теплоносителя рассчитывают по формуле W = π (D2/4) L, с учётом внутреннего диаметра трубы и длины всей магистрали.

Справка. Расчёт однотрубной системы каждый может сделать самостоятельно вручную или используя профессиональные и простые программы для обычного пользователя.

Отличие от обычной однотрубной схемы

По сути дела, можно было бы считать «ленинградку» стандартной однотрубной отопительной системой, если бы не одно «но» — перемычки под радиаторами. Рассмотрим схемы ленинградской и типовой однотрубной отопительных систем.

Хорошо видно, что в обычном варианте нагретый теплоноситель проходит через радиатор и отдает следующему тепло в той мере, в какой оно осталось после нагрева предыдущей батареи. В «ленинградке» ситуация немного другая. Нагретая вода идет через радиатор и через перемычку, то есть в следующую батарею она попадает чуть теплее, чем если пройдет только через радиатор – этот эффект возникает за счет смешивания жидкости в отрезке трубы, идущим от перемычки к последующему элементу системы. Схема в обоих случаях показана на шести составляющих, и разница на последнем составляет всего пять градусов, но даже это различие стоит дополнительных усилий и затрат по созданию байпасов.

Обзор основных технологических схем

Во всех схемах имеются свои положительные и отрицательные стороны, их необходимо изучить перед началом установки отопительного оборудования.

Особенности горизонтальных систем

«Ленинградка», имеющая горизонтальную отопительную систему, рассчитана на обогрев одноэтажных построек.

Схема закрытого типа с горизонтальным расположением и что в нее входит:

• Обогревательный котел.
• Расширительный бачок. Его функция заключается в следующем: при перегреве, теплоноситель принимает паровое состояние (или попросту пар) и поступает в бачок, после охлаждения, жидкость возвращается обратно в систему.

Расширительный бачок закрытого типа

• Установка циркуляционного насоса производится перед котлом, чтобы он производил подачу воды, но ни в коем случае наоборот.
• Трубы. По ним осуществляется подача теплоносителя.
• Радиаторы. Их основная функция – обогрев помещения.
• Краны Маевского крепятся к регистрам. Если происходит завоздушивание, то при их помощи, производится спуск воздуха.
• Фильтры – это также необходимые атрибуты. К примеру, перед насосом ставятся два фильтра — грубой и тонкой очистки. У входа в котел также необходимо разместить сетку очищающую теплоноситель от всевозможного случайного мусора.
• Шаровые краны. Один на подачу воды, второй на спуск.

Прямая система обогреваДиагональная система отопления

Применение вертикальных схем

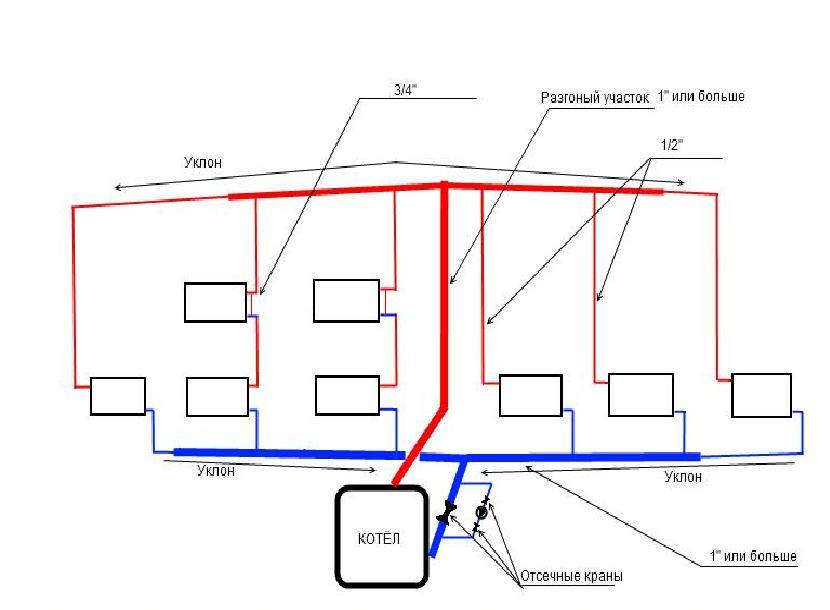

Такой схемой пользуются в строениях с двумя этажами. Система бывает разных типов – закрытой и открытой, с разводками снабженными циркуляционным насосом, либо самостоятельным течением жидкости. Далее будет рассмотрена вертикальная схема с естественной циркуляцией открытого типа.

Реализация такого плана, требует сложных расчетов. Необходимо выставить самую высокую точку и от нее вести прокладку труб по направлению к котлу, то есть по направлению, куда движется теплоноситель. Установка труб нужно делать, соблюдая угол наклона, чтобы жидкость могла двигаться.

Как же работает данная схема? Теплоноситель в котельном оборудовании нагревается и в результате конвекции поднимается к расширительному бачку.

Расширительный бачок открытого типа

После чего, немного охладившись, набирая скорость она устремляется вниз и протекает по трубам, имеющим угол наклона, расположенный в сторону движения воды. Жидкость, достигает котельного оборудования и подвергается нагреву. И так постоянно, циклично.

Для эффективной работы схемы, необходима установка котла по уровню ниже, чем радиаторы.

Сравнение самотека и насосных систем

Некоторые мастера утверждают, что самотечная однотрубная система обогрева, дает возможность обойтись без покупки циркуляционного насоса. Это довольно спорный вопрос.

Циркуляционный насос

Чтобы заставить теплоноситель двигаться по контуру самостоятельно, нужно позаботиться об установке правильного угла наклона, выборе необходимого диаметра и длины труб. Ко всему прочему, разводка, имеющая естественную циркуляцию жидкости, работает эффективно лишь в строениях с одним этажем.

Необходима установка труб с большим диаметром, что скажется на дизайне помещения. К тому же они стоят дороже.

Установка котла, может потребовать понижение уровня пола, потому как он должен находится ниже батарей. Скорее всего будет необходимо чердачное помещение для бачка.

Если установка схемы с естественной циркуляцией производится в двухэтажном строении, то возникает другая проблема – второй этаж прогревается лучше, чем первый. Чтобы решить данный вопрос, необходимо произвести монтаж кранов, регулирующих подачу воды в регистры, а также байпасов. Такой прием может помочь, хотя и не полностью, проблему неравномерного распределения тепла между этажами. С покупкой каждого дополнительного устройства, установка становится дороже.

Плюсы и минусы данной отопительной системы

Ленинградка не зря пользуется большой популярностью, ведь у нее много важных преимуществ:

• Возможность прокладывания подающего трубопровода под проемом двери;
• Невысокая стоимость обустройства системы;
• Простая и недорогая установка, с которой можно справиться даже своими руками;
• Ленинградка предусматривает минимальное количество труб на поверхности, поэтому коммуникации не испортят интерьера помещения;

• Систему можно подключать даже к двум отопительным устройствам;
• При необходимости можно выполнить ремонт системы;
• На рынке есть отдельные элементы к ленинградке, что поможет без проблем заменить вышедшие из строя узлы;
• Система позволяет сделать «теплый пол» в доме.

При помощи одного кольца у внешних стен вы обогнете весь свой дом. При таком способе установки подающая труба идет от центра ленинградки, проходит по всему помещению и идет обратно.

Было бы несправедливо не рассказать о недостатках. Они у этой системы тоже есть, но их немного, и при грамотном составлении плана и установке минусов можно избежать:

Радиаторы, которые идут в конце системы, должны обладать большим количеством секций. Такое решение позволит сделать равномерную теплоотдачу всех батарей в доме;

Схема горизонтальной ленинградки достаточно сложная, и в ней почти невозможно сделать теплый пол и установить полотенцесушители. Поэтому если вам нужны такие элементы, лучше использовать вертикальную схему;

Однотрубный вариант ленинградки будет эффективно работать лишь при высоком давлении источника тепла.

Особенности ленинградки

Однотрубная система, или ленинградка система отопления, являет собой замкнутый круг, состоящий из специального нагревательного котла и кольца из отопительных труб. К такому кольцу можно подключать любое количество регистров или батарей – и оно будет работать просто идеально. При этом особенно важным для проектировщиков являлось то, что монтаж отопительной системы такого типа максимально прост. Для более эстетичного вида труба располагалась у самого пола.

Составные части «ленинградки» с принудительной циркуляцией

Довольно часто однотрубную систему отопления называют ленинградской, поскольку она впервые была смонтирована именно в этом городе. Ленинградка система отопления (соседнее фото) показывает, что это довольно практичное и удобное решение, которое, впрочем, имеет один, довольно серьезный недостаток. Водяное отопление ленинградка не подходит для установки в одноэтажных домах. Точнее, установить ее можно, однако полноценной работы можно добиться только путем дополнения ее специальным разгонным коллектором.

Однако разгонный коллектор, в свою очередь, невозможно установить в домах, высота потолков которых не достигает 2,2 метра. Дело в том, что он помешает установке расширительного бака и делает невозможным его подключение к расходному баку системы водоснабжения (имеется ввиду автономная система).

Разгонный коллектор в системе отопления

При монтаже отопительной системы разгонный коллектор – крайне важный элемент. Он необходим для повышения скорости перемещения теплоносителя (в данном случае – вода в трубах). Кроме того, использование коллектора значительно снижает уровень шума, возникающего при работе системы. Однако следует учитывать, что для достижения максимального эффекта коллектор должен быть установлен в наивысшей точке, которую только допускает архитектура строения.

Основным отличием однотрубной системы отопления является то, что в ней отсутствует труба, по которой осуществляется отток «отработанной» воды. Однако нередко встречается условное разделение однотрубного отопления ленинградки на трубу подачи и трубу обратки. В таком случае, трубой подачи выступает первая половина магистральной трубы. А вот вторая ее часть и называется трубой обратки.

Подключение батарей отопления в «ленинградке»

Отопление ленинградка (видео ниже) покажет, что такая система нередко является небольшим элементом двухтрубной. Помимо этого, ленинградская система прекрасно подходит для отопления домов и строений различной архитектурной сложности. При этом ее весомое достоинство – возможность прокладывания отопительных труб под уровнем пола. Однако если вы решили монтировать трубу в пол, следует надлежащим образом позаботиться о теплоизолирующих материалах. Они необходимы, дабы максимально снизить уровень потери тепла. Помимо этого, посредством теплоизоляции необходимо исключить нагревание подпола.

Принцип работы

После прохождения через первую батарею часть воды остывает и смешивается с горячей водой, которая идет по коллектору. При этом происходит снижение температуры. Во второй радиатор поступает меньшее количество тепла, а для получения определенной теплоотдачи его размер увеличивается.

Для того чтобы достичь цели равномерного распределения тепла по батареям, подающая магистраль должна обладать определенными параметрами, заключающимися в диаметре, большим в 2 раза по сравнению с подводкой. Таким образом, если для подключения радиатора используется труба DN10, то подключение магистрали осуществляется с помощью изделий с маркировкой DN20. При этом буквенное обозначение – это диаметр внутреннего прохода трубы.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

• Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
• Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

• Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

• Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
• Доступность – детали для сборки есть в любом строительном магазине.
• Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

• Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

• Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
• Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
• В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
• Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.
