Скважина своими руками без оборудования: как самостоятельно устроить источник воды

Как устроена типичная скважина?

Если не заострять внимание на нюансах, суть устройства скважины на воду для загородного дома одна: это длинная узкая вертикальная шахта, достигающая глубины залегания воды. Стены выработки укреплены обсадными трубами

Скважины отличаются друг от друга шириной, глубиной и дополнительными устройствами, повышающими их производительность и надежность.

Кроме обсадной трубы скважины оборудуют техникой для принудительного подъёма жидкости и её распределения. Чтобы правильно выбрать насосное оборудование и накопительную емкость, нужно знать характеристики скважины, важнейшей из которых является её глубина и дебит.

Дебит скважины – это показатель её производительности: максимальный объём жидкости, получаемый за единицу времени. Исчисляется он в кубометрах или литрах за час или сутки.

Ручное бурение: достоинства и недостатки

Идеальным ничего не бывает, поэтому ручное бурение водопровода имеет свои минусы и плюсы. Стоит ознакомиться с ними более подробно, чтобы потом не возникло дополнительных вопросов во время работы.

  1. При ручной работе все обходится дешево, бурение несложное.
  2. Понятная схема и оформление, фильтры легко поменять.
  3. Не требуется, чтобы на участок заезжала специальная техника.
  4. Даже в том случае, если на даче нет электричества, есть возможность оборудовать скважину таким образом, чтобы применять обычный ручной насос и радоваться, что есть водоснабжение.
  5. Глубина водопровода небольшая, поэтому прокачивается колодец очень быстро.
  6. Не придется приобретать дорогие инструменты. Если чего-то не хватает, всегда можно взять в аренду и обезопасить себя от дополнительных затрат.
  1. Явный дефицит специалистов: тяжело найти человека, который сможет помочь сделать водопровод и провести водоснабжение. Бурение придется осуществлять самостоятельно.
  2. Ограниченная глубина: делать водопровод нужно очень аккуратно.
  3. Систематическая своевременная очистка — иначе придется просто употреблять опасную для здоровья воду.

Колодец или скважина?

Работы по оформлению колодца сложнее и опаснее, нежели по производству скважины на воду. Зато колодец ремонтопригоден.

Из колодца можно вычерпать столько воды, сколько «земля даст», тогда как скважина сама «тянет» воду из земельных пластов. Именно поэтому срок службы скважин ограничен, и они способны не в лучшую сторону поменять геологию конкретной местности. А грамотно оформленный колодец эксплуатируется не то, что десятилетиями — столетиями и даже тысячелетиями, если высечен в скальном грунте. И на экологию эти сооружения не оказывают абсолютно никакого негативного воздействия.

Грамотным подходом к организации водоснабжения считается вырыть частную скважину на воду «с прицелом» на коллективный артезианский водопровод, долговечный и безопасный. Если же таких планов нет, копают колодец. И систему водоснабжения строят капитальную. Использованную скважину бетонируют, а землю вокруг нее возвращают в хозяйственный оборот.

Как подобрать оборудование для подачи воды

Автономное водоснабжение комплектуется следующим набором оборудования:

  1. Насос. Для подачи воды из скважины применяются погружные или поверхностные модели.
  2. Автоматика. Предназначена для управления помпой, что обеспечивает защиту двигателя от перегрузок.
  3. Гидроаккумулятор. Бывает открытым или закрытым. Более удобными считаются закрытые мембранные баки, благодаря которым рабочее давление сохраняется на одном уровне. Для установки емкости открытого типа выбирают самый высокий участок водопровода. Чаще всего это – чердак или потолок последнего этажа. Закрытые накопители не имеют ограничений по месту монтажа.

На процедуру, как оборудовать скважину для воды своими руками, напрямую влияет особенности места размещения оборудования, и конкретные модули, которые будут для этого использоваться.

Ударно-канатное бурение

Отличие бурения желонкой (другое название – ударно-канатный метод) от шнекового и роторного бурения заключается в том, что при работе отсутствует вращательное движение. Данное оборудование для ручного бурения скважин – это длинный и узкий кусок трубы, оснащенный клапаном и заточенный в нижней части.

Самодельная скважина на воду в данном случае создается так:

  • Перед тем, как сделать скважину под воду, в почве нужно сделать небольшое отверстие при помощи ручного бура, чтобы легче было работать дальше;
  • Над отверстием устанавливается тренога с блоком;
  • Поверх блока укладывается трос, к которому подвешена желонка;
  • Желонка бросается в шахту с высоты около 2 м над уровнем земли;
  • При ударе о грунт заостренный рабочий край инструмента разрыхляет породу, и она захватывается клапаном желонки, не позволяющему грунту выпадать;
  • Операция с бросанием повторяется несколько раз, чтобы в инструмент попало побольше грунта;
  • Желонка извлекается на поверхность и очищается от породы;
  • Указанные выше операции повторяются до тех пор, пока инструмент не дойдет до водоносного слоя;
  • После этого нужно пробурить шахту до следующего слоя;
  • По мере углубления ствола нужно защищать его обсадной колонной, наращивая ее до тех пор, пока скважина не будет готова.

Само по себе отсутствие воды в шахте позволяет добиться более высокой прочности стенок. Кроме того, при данном методе очень легко определить, дошел ли инструмент до слоя воды. При использовании «мокрых» методов бурения неопытные мастера очень часто промахиваются и продолжают углублять шахту, хотя водоносный слой уже обнаружен.

Помимо всего прочего, ударно-канатное бурение дает возможность обустраивать бесфильтровые скважины. В пространстве под обсадной колонной в песке вымывается небольшая полость, в которой вода отстаивается. Обсадная труба после этого немного поднимается. Особенностью создания бесфильтровых скважин является необходимость использования забивного стакана.

Забивной стакан – это инструмент, очень похожий на желонку, но, в отличие от нее, стакан не оснащается клапаном. Отсутствие клапана обусловлено отличной способностью инструмента проходить через вязкие пластичные грунты (например, суглинки). Стакан падает в шахту и заполняется породой, которая удерживается самостоятельно. Через длинные щели в стенках стакана его можно очистить, используя арматуру или подобный инструмент.

Для реализации ударно-канатного способа бурения можно использовать оба инструмента – желонку и стакан. Комбинируя инструменты и применяя каждый из них для «своего» грунта, можно добиться наибольшей эффективности работы, существенно ускоряя прохождение разных слоев почвы.

Впрочем, если говорить о скорости работы, то здесь ударно-канатный метод занимает последнее место – на бурение скважины в одиночку может потребоваться один-два месяца. Конечно, все операции достаточно просты и понятны, но времени на их выполнение уходит слишком много, что нередко отпугивает начинающих мастеров, интересующихся, как сделать скважину в домашних условиях.

При помощи желонки можно сделать скважину глубиной около 40 метров. Это значение не предельное – глубину вполне можно увеличивать даже до 100 метров, и инструмент сможет выполнять необходимую работу. Впрочем, перед тем, как самому сделать скважину, необходимо запастись разными инструментами, поскольку состав грунта по мере роста глубины шахты гарантированно изменится.

Принцип работы скважины на воду

Скважину монтируют для забора воды из подземных водных источников, при этом проводят следующие операции:

  • Производят бурение почвы, используя различное оборудование и инструменты в зависимости от глубины, вида водозаборного источника и особенностей строительства скважин в данном районе.
  • В полученный канал до водоносного горизонта опускают обсадные трубы с фильтром на конце, соединенные между собой в монолитную колонну посредством резьбового соединения.
  • Производят подъем воды с использованием ручных или электрических насосов для скважины поверхностного и погружного типа, подключенных к водопроводной линии при помощи труб.
  • Поступающую в дом воду накапливают в водозаборной емкости большого объема, расположенной на верхних этажах или организуют автоматическую систему подачи воды при помощи приборов.

Монтаж насоса

Перед тем, как провести воду к дому от скважины, насос оборудуют обратным запорным клапаном. Такая схема предназначена для того, чтобы вода не сливалась обратно в источник, и для предотвращения гидравлических ударов, многократно усиливающихся на большой глубине при перепадах давления. Клапан подсоединяется к магистрали через обжимную муфту – американку.

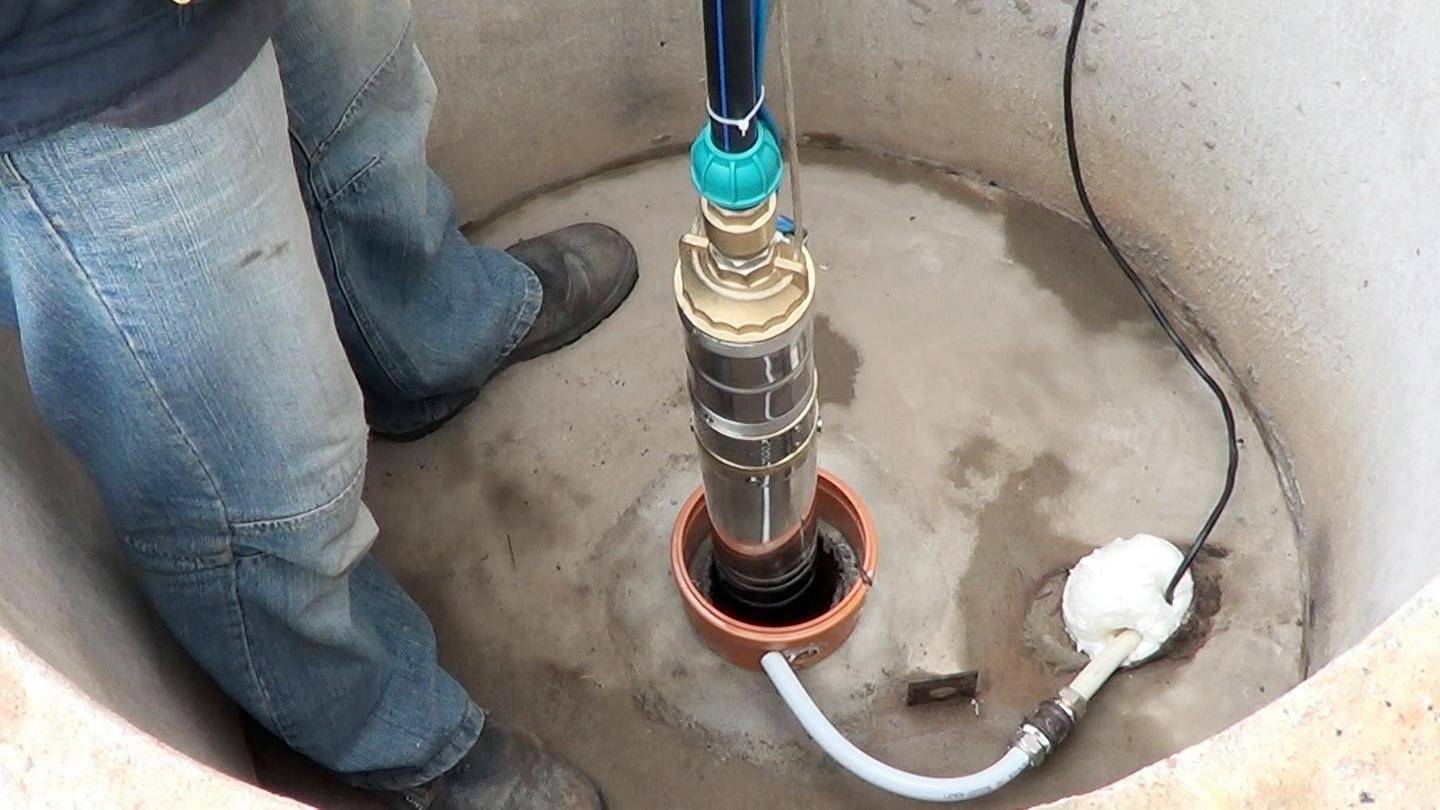

Насос заводят в скважину при помощи троса или синтетического шнура, который крепится к проушинам на корпусе. К шнуру приматывается электрический кабель для подключения насоса. Насос не должен доставать до дна, иначе он потянет наверх ил. Перед тем, как достать насос из скважины (для ремонта, профилактики, или на зимнее хранение), его отключают от электросети.

Вода подается в дом по трубам, уложенным в грунт на глубине ниже точки промерзания, вся трасса утепляется. Проще всего утепление сделать скорлупой ППУ, дешевле – засыпать трассу слоем керамзита, который сверху гидроизолируется. Воду необходимо завести в дом через фундамент, поворот трубы в вертикальное положение лучше делать плавно, не под углом 90 – такой подход уменьшит возможность возникновения гидроударов.

Труба от скважины подключается к накопительному баку, от него вода разводится по точкам водоразбора и подводится к другому оборудованию – котлу, бойлеру, стиральной машине, и так далее. Перед началом эксплуатации домашнего водопровода он проверяется на работоспособность и герметичность.

В схеме, когда насос находится в скважине или подсоединен к колодцу на глубине, а оборудование находится в помещении, а не на улице, накопительный резервуар устанавливается ниже, чем реле давления.

Перед тем, как самостоятельно завести воду в дом и распределить потоки в сантехническом оборудовании, нужно убедиться, что она пригодна для питья. Для этого проводят анализ воды в местной СЭС.

Набор фильтров приобретается в зависимости от результатов анализов. Эти фильтры добавляются в схему независимо от ранее установленных фильтров грубой и тонкой очистки на концах водопровода.

Виды скважин

Всего различают три вида скважин, которые бурятся на разную глубину и имеют разные водоносные пласты.

  • Самой простой считается абиссинская скважина или скважина-игла, которую можно пробурить вручную. Такой источник залегает на глубине 8-10 метров и даёт воду из самого верхнего водоносного слоя. Для того чтобы определить наличие такого горизонта на вашем участке, достаточно поинтересоваться у соседей, на какой глубине пробурен их источник.
  • Второй тип скважин – скважина на песок. Здесь углубление происходит уже на отметку от 12 до 50 метров (в зависимости от залегания водоносного горизонта). Как видно из названия источника водоносным пластом в этом случае является песок.
  • Третий вид — артезианская скважина. Этот источник может углубляться в грунт на уровень от 50 до 300 метров. А водоносным пластом является в этом случае известняк.

Скважина внутри дома

Бурение внутри помещения

Немалый интерес представляет скважина, которая находится непосредственно в доме:

  • Система снабжения водой внутри помещения предполагает установку для подъема воды с напорным баком и насосом периодического типа действия, она удовлетворит самые амбициозные запросы. К тому же, установка, находящаяся в центре дома (в подвале) экономична, не требует больших расходов материалов
  • На чердаке может быть установлен водонапорный бак
  • Установка в подвальном помещении или напорный бак на чердаке (в утепленной пристройке) обеспечит полную автоматизацию водоснабжения вашего дачного дома
  • Скважина в подвальном помещении дома бурится во время закладки фундамента, на этапе строительства, когда ещё нет перекрытия
  • Делать скважину в подвальном помещении можно и в том случае, если сделано перекрытие первого этажа, а над скважиной оставлен временный проём
  • В наше время иногда ещё пользуются ручными поршневыми насосами. В таком случае на чердаке должен располагаться бак, из которого вода под напором будет поступать в умывальник или душ

Подключение ресивера

Как мы уже говорили, система водоснабжения обязана не только доставить воду потребителю, но и обеспечить приемлемые для обычной эксплуатации сантехнического оборудования производительность и давление. Погружной насос способен создать высокое давление, но оно будет непостоянным, и при резком запирании крана может случиться гидроудар.

Помимо этого, в случае если насос подключить к водопроводу напрямую, то при каждом отпирании крана в любом сантехническом приборе (раковина, мойка, ванная, унитаз и т.д.) будет включаться двигатель помпы. Это отрицательно скажется на сроке работы двигателя, механике насоса, и узлах отключения питания на реле либо пускателе.

Исходя из этого нужен гидроаккумулятор, который будет накапливать воду под давлением и подавать ее потребителю. В то время, когда давление в баке устройства упадет ниже определенного уровня, сработает реле давления, которое замкнет цепь питания двигателя насоса, и он закачает нужный количество воды. В случае если емкость бака будет 100 литров и более, то для средней по численности семьи количество запусков насоса будет маленьким, и он прослужит долго.

Мы остановились на вводе трубы в дом. Идем дальше:

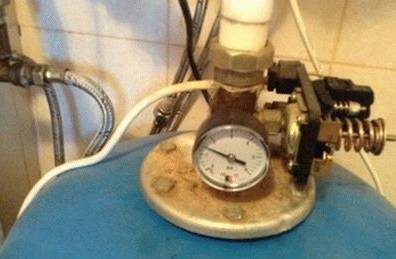

Ввод трубы соединяем через муфту с пятивыводным штуцером. Муфту накручиваем на дюймовое отверстие через ниппель с накидной гайкой;

На входное отверстие ресивера накручиваем угловое колено, которое продлеваем отрезком трубы нужной длины. В случае если имеется возможность, вместо трубы и колена используем гибкий шланг с краном;

Конец трубы ресивера соединяем через шаровый кран с накидной гайкой с любым свободным дюймовым отверстием штуцера. В случае если использован шланг с краном, то его конец через переходник («американка») на отверстие штуцера;

  • К отверстию дюйма подключаем манометр;
  • К незанятому отверстию дюйма подключаем реле давления;

Оставшееся незанятым дюймовое отверстие распределительной муфты соединяем через кран с накидной гайкой с водопроводом, идущим к потребителю;

  • Кабель питания насоса подключаем к клеммам реле, каковые будут создавать отключение и пуск. Схема коммутации несложная и обрисована в инструкции к реле. В случае если нужен пускатель, тогда через реле производится запитка его катушки, а насос подключается к клеммам пускателя;
  • Раздельно запитываем кабель насоса через ручной включатель, рассчитанный на пусковой ток двигателя с двойным запасом;

Посредством ручного тумблера производим запуск насосного оборудования и ожидаем, пока наполнится бак, и система машинально отключит питание двигателя помпы. Засекаем по манометру давление отключения. После этого открываем пара кранов и спускаем воду , пока система снова не запустит насос, кроме этого фиксируем значение давления;

Сверяем полученные значения с паспортными чертями ресивера, и, в случае если нужно, настраиваем реле.

Схема размещения скважин

Естественно, что одна дренажная скважина на участок это мало. Тем более, их можно разделить на несколько типов:

  • для понижения уровня грунтовых вод;
  • для защиты фундаментов;
  • для защиты корневой системы деревьев от чрезмерной влаги.

Для защиты зданий, дренаж располагают поблизости от фундаментов, по всему остальному участку – в местах наибольшего скопления влаги. Чтобы избежать чрезмерного высушивания земли, отверстия, расположенные в садах и огородах, делаются меньшими по глубине.

Обычно, число точек необходимое для участка, рассчитывается исходя из глубины скважин. Считается, что площадь, которую эффективно покрывает одна точка, равна площади окружности, радиус которой равен глубине этой точки.

Например, если есть дренаж с глубиной 6 м, тогда его рабочая площадь вычисляется по формуле площади окружности. Т.е. она равна 38м2.

Схема расположения скважин

Бурение шнеком

Перед тем, как бурят скважину на воду, определяют, каким именно способом эффективнее будет выполнить работу. Как можно понять из названия метода, для его реализации используется шнек или бур. Конструктивно данный инструмент представляет собой штангу, на конце которой располагается рабочий элемент. Визуально шнек похож на винт, который вкручивается в грунт и позволяет извлекать породу за счет лопастей. Выполняя бурение скважин ручным буром, нужно также взять долото, позволяющее разбивать валуны.

Своими руками с помощью бура скважина создается следующим образом:

  • Посредством вращательных движений штанги в грунте высверливается вертикальное углубление;
  • Бур периодически извлекается на поверхность земли вместе с грунтом;
  • По мере того, как глубина шахты увеличивается, к штанге добавляются новые детали, позволяющие удлинить инструмент (для наращивания деталей используется резьба или хомуты);
  • Для предотвращения осыпаний стенки скважины по мере ее бурения защищаются обсадными трубами;
  • После каждого подъема бур очищается, и работа продолжается;
  • Бурить грунт нужно до тех пор, пока инструмент не дойдет до водоносного слоя;
  • Желательно пройти насквозь через водоносный слой и углубить шахту еще на полметра;
  • После достижения желаемой цели бур нужно вытащить из скважины;
  • При помощи штанги в обсадную колонну устанавливается фильтр;
  • Обсадная труба приподнимается так, чтобы ее нижняя часть располагалась в центре водоносного слоя, а не упиралась в грунт.

На этом бурение скважин на воду буром заканчивается, но работы еще не окончены. Чтобы скважину можно было использовать, ее нужно будет прокачать, завести в нее насос, смонтировать оголовок и выполнить еще несколько обязательных действий.

Бытует мнение, что шнек подходит только для разработки неглубоких скважин – предельное значение составляет 30 метров. На самом деле глубина напрямую зависит от грунта, с которым приходится иметь дело. Например, рыхлые пески и крупнообломочные отложения лучше бурить при помощи желонки.

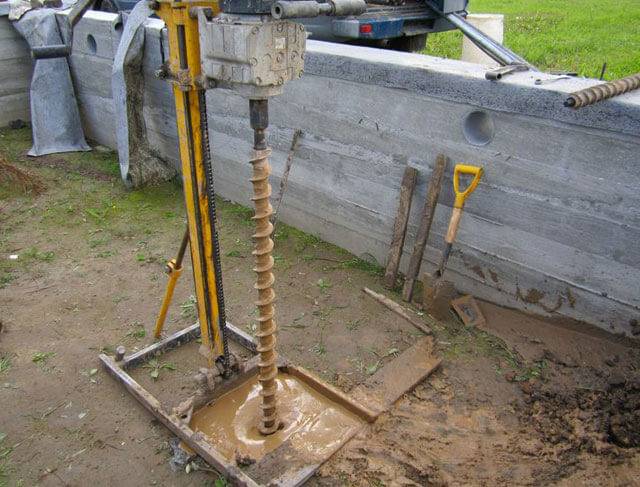

Для упрощения бурильных работ можно воспользоваться буровой установкой, обеспечивающей фиксацию оборудования в определенном положении. При самостоятельной работе бур обычно поднимается вручную, но есть возможность упростить эту работу, используя подходящий двигатель.

Некоторые мастера считают, что целесообразно сначала полностью пробурить скважину, а уже потом монтировать обсадные трубы. Такое решение не отличается надежностью – гораздо лучше будет устанавливать обсадную колонну сразу, в процессе бурения. В таком случае созданная своими руками скважина с обсадной трубой получается защищенной.

Сам себе гидрогеолог: оценка грунта

Насколько бы прост не был процесс забивки скважины иглы, тщательная подготовка к работам все же необходима. Недостаточно запастись штангами и стартовым звеном с фильтром, взять в аренду или изготовить собственный копер. Нужны сведения о геологической и гидрогеологической обстановке в районе устройства абиссинского колодца.

Где и как их добыть? Информацию об уровне грунтовой воды в прямом смысле почерпнем в соседском колодце или в скважине.

Измерим самостоятельно хлопушкой или расспросим владельца источника о том, с какой глубины он качает воду. Заодно узнаем, какой грунт поднимали с забоя, когда бурили или копали выработку.


Копер и ствол для скважины иглы не выпускает промышленность, установку со всеми приспособлениями можно купить в готовом виде или заказать изготовление

В равнинных местностях пласты пород залегают почти горизонтально с незначительным изгибом или небольшим наклоном. Зеркало грунтовой воды находится приблизительно на одной абсолютной отметке. Разница в глубине существующего и планируемого колодца может выразиться лишь за счет перепадов рельефа.

Не забываем, что абиссинской скважиной вскрывается верховодка или следующий за ней водоносный пласт, перекрытый глиной или суглинком, но не скальным водоупором. Т.е. уровень воды в выработке однозначно будет нестабильным – зависящим от объема атмосферных осадков.

В период снеготаяния и в дождливую пору зеркало грунтовой воды будет выше, чем в сухой погодный сезон. У хозяина существующей водозаборной точки следует выяснить, каковы максимальные и минимальные перепады уровня воды, чтобы засушливым летом абиссинская скважина не оказалась пустой.


Если стенки выработки сложены устойчивыми, неосыпающимися грунтами, скважину частично можно пройти с помощью ручной буровой установки со шнековым снарядом

Вопрос о разрабатываемых породах вовсе не праздный. К примеру, в Ленинградской области воду добывают из крупных песков со значительным количеством массивных валунов.

Нередко из-за невозможности раздробить и извлечь громадный камень буровики смещают водозаборную скважину. Аналогичным образом стоит поступить, если в регионе сооружения абиссинского колодца есть подобные грунты.

Бессмысленно производить забивку при высоком залегании массивов скальных и полускальных пород. Если на соседском участке получают подземную воду, распространенную в трещиноватых доломитах, песчаниках, известняках, то с идеей устройства скважины-иглы придется беспощадно расстаться.

Подробная информация по проведению геологических изысканий изложена в статье – Где и когда лучше бурить скважину на участке: общие правила + советы опытных буровиков

Для тех, кто решил сделать абиссинский колодец с приямком, необходимы сведения о структуре и состоянии слоев грунта, залегающих на глубину шурфа. Если разрез сложен супесями, суглинками либо их чередующимися слоями, стенки приямка укреплять необязательно.


Рыхлые, неустойчивые стенки приямка следует укрепить, чтобы устье скважины иглы и насосное оборудование не засыпало несвязными грунтами

Если шурф капать в песках, стенки следует укрепить дощатыми щитами или бетоном. Песчаные борта неустойчивы, могут обрушиться и засыпать водозаборную точку вместе с насосным оборудованием.

Расспросы о верхних слоях грунта нужны еще и тем, кто планирует верхнюю часть выработки пройти шнеком. Шнековое бурение ощутимо ускорит процесс, но может не принести запланированного результата. Для работы используют нехитрое приспособление – покупной или самодельный бур.

При обваливающихся песчаных стенках потребуется установка обсадной трубы, благодаря которой сократятся экономические приоритеты абиссинского колодца.

Виды скважинных конструкций

Скважины бывают различных видов в зависимости от конструктивных особенностей, глубины установки и характеристики извлекаемой воды, но для бурения на загородном участке подойдут только два вида:

  • песчаные (или «на песок»);
  • артезианские (или «на известняк»).

Для дачи подходят оба вида скважин, артезианская и песчаная, но только песчаный вариант можно сделать самостоятельно, без применения техники

Название видов говорит само за себя: в водоносном слое присутствуют обозначенные породы – или песок, или известняк. Кроме этого, оба вида отличаются глубиной. Бурение песчаных скважин производится на глубину до 50 м, а артезианских – до 200 м. Становится ясным, что скважины «на известняк» самостоятельно не осилить, поэтому для дач оптимальный вариант – песчаный вид.

Скважины «на песок» и «известняк» отличаются не только глубиной бурения шахты, но и ее диаметром, а также размерами обсадных труб

Для начала нужно определить параметры залегания подземных вод. Прежде чем обращаться к специалистам, можно расспросить соседей, какой глубины их колодцы. Если параметры не превышают 25 метров, есть шанс пробурить скважину своими силами.

Место расположения скважины выбирают недалеко от дома, а иногда шахту прокладывают прямо в подсобном помещении или пристройке, соединенной с коттеджем

Определение места бурения скважины

Постоянное наличие воды на дачном участке можно обеспечить при условии правильного определения месторасположения скважины. Стоит учесть, невозможно сделать скважину на участке в любом удобном месте. При отсутствии собственных знаний рекомендуется привлечь к работе специалистов, которые с помощью специального оборудования обследуют участок и определят правильное расположение колодца.

Также следует знать, что место для бурения скважины должно располагаться с учетом объектов, которые уже построены на участке или будут возведены в дальнейшем. Нельзя забывать о соседях и их постройках. Кроме того расположение скважины должно быть удобным для проведения плановых и внеплановых ремонтов источника водоснабжения.

Основной задачей бурения скважины можно назвать получение постоянного источника чистой воды, которую можно использовать для полива насаждений и для приготовления пищи

По этой причине при решении вопроса, как пробурить скважину ручной техникой, важно не допустить засорения скважины

Качественный результат можно получить при соблюдении следующих санитарных норм, правил  и требований:

  • Скважина должна располагаться на расстоянии не меньше 5 метров от жилых строений.
  • От источника воды до свалки, выгребной ямы или места складирования навоза необходимо установить расстояние от 50 до 100 метров.
  • Кладбища и промышленные предприятия могут находиться не ближе 300 метров.

При решении задачи, как сделать скважину для воды своими руками, не рекомендуется выбирать место вблизи автомобильных дорог и парковок, чтобы предотвратить воздействие интенсивной вибрации на обсадную трубу (прочитайте: «Бурение скважин на воду своими руками – варианты и способы бурения, преимущества и недостатки»).

Визуально определить неровности практически невозможно, поэтому перед бурением требуется провести топографическую съемку участка. Если такая возможность отсутствует, то пред бурением скважины вручную можно самостоятельно определить низкие точки. Для этого после дождя осматривают участок и отмечают места скопления воды.

Вопрос, как пробурить одному скважину своими руками, возникает очень редко. В большинстве случаев бурение скважин выполняют с помощью буровой установки, которая расположена на большегрузном автомобиле. Кроме того бурение предполагает использование большого количества воды, которую также подвозит большой автомобиль. Следовательно, перед непосредственным выполнением буровых работ необходимо обустроить подъезд больших машин и обеспечить беспрепятственное маневрирование рабочего транспорта. Люди, знающие, как бурится скважина, предупреждают, что буровая установка оснащена мачтой, выдвигающейся на 10 метров в высоту, поэтому помех в радиусе ее действия не должно быть.

Абиссинский колодец своими руками

Впервые абиссинский колодец появился в Эфиопии, когда английские военные стали добывать воду в полупустынных местах. Добыча воды происходила в абиссинском районе, откуда и появилось название «Абиссинский колодец». Иногда, такие скважины называют «иглами». Глубина колодца составляет 10–12 метров, а суточный расход до 25 кубометров. Скважина состоит из насосной станции, фильтра и трубы. Достоинства и недостатки конструкции:

  • Для ручного бурения скважин на воду разрешение государственных органов, не требуется.
  • Дешевый монтаж.
  • Простая установка. Скважина легко разбирается и собирается, поэтому ее можно перенести в другое место. Можно использовать для установки внутри здания.
  • Вода – мягкая и имеет низкое содержание железа.

Минусы конструкции в том, что ее можно установить в определенный вид почвы, а также из-за маленькой глубины в воду просачиваются различные загрязнения. Это происходит, если рядом находится туалет, свалки и т. д. Как сделать скважину-иглу своими руками?

Изготовление иглы

Чтобы труба была крепкой, при изготовлении нужно соблюдать точные размеры. Для сборки фильтра используют металлическую трубу длиною около 1 метра, диаметром 25 см. На участке в 80 см с расстоянием 2 см друг от друга, в трубе проделывают отверстия размером 2,5 см. На этот отрезок наматывают проволоку. С помощью хомутов сетку из нержавейки закрепляют поверх намотанной проволоки. Предварительно нужно изготовить у токаря наконечник из стали, который припаивают к сетке, получается забойник с конусом. Затем подготавливают трубы длиной от 1 до 1,5 метра с резьбой на концах. Для предотвращения коррозии, все элементы конструкции изготавливаются из одного материала.

Установка конструкции

Конструкцию устанавливают без применения специальной техники, поэтому всю работу можно сделать своими руками.

  • Выкапывают яму в заранее выбранном месте.
  • Берут садовый бур и делают предварительное ручное бурение скважины на полметра, постепенно наращивая бур отрезками из труб.
  • На глубине от 5 до 7 метров должен появиться мокрый песок. Когда это произойдет, работу прекращают. Нельзя проводить бурение ниже 10 метров, так как насос не сможет поднять воду с такой глубины. Придется качать ее самостоятельно, а это тяжело и глупо.
  • Конструкцию с фильтром устанавливают в ров и забивают кувалдой до тех пор, пока она не исчезнет. Затем надевают следующую трубу и т. д. Чтобы верхняя часть трубы при ударе не расплющилась, на нее надевают бабку. Бабка – это стальной или бетонный цилиндр.
  • Трубу необходимо прослушивать на звуки. Для этого в трубу периодически заливают воду, поворачивая ее по часовой стрелке каждые 50 см. Воду нужно заливать при появлении шума. Если она исчезнет быстро, то пройти придется всего лишь 30 см, медленно – то трубу нужно провернуть еще на полметра. Скрежет в трубе говорит о крупно фракционном песке, шелест – о мелкофракционном. Звука не будет, если бур находится в глинистом грунте.
  • Установка ручного насоса. В металлический цилиндр устанавливают поршень и прокачивают скважину. Когда появится чистая вода, основание цементируют. Абиссинский колодец можно соединить с насосной станцией. Обязательно воду относят на экспертизу в лабораторию.
  • При желании для бытовых нужд и полива растений прокладываются дополнительные трубы.
