Смотровой колодец для канализации: устройство, назначение, виды

Назначение подземных смотровых камер

Смотровые колодцы устанавливают на наиболее ответственных участках канализационной сети. Для оборудования прямой линии длиной 10 м строительство дополнительной камеры нерационально, тогда как на 100-метровом участке с узлами пересечения, вынужденными поворотами и уровневыми перепадами точки контроля просто необходимы.

Они дают возможность беспрепятственно проверять функции трубопровода, находящегося на глубине до 2 м и ниже, а в случае поломки – быстро ремонтировать его. В специально обустроенной камере вся запорно-регулирующая арматура находится на виду, поэтому заменить изношенные части новыми не составляет труда.

Функциональное назначение смотрового колодца заключается в обеспечении доступа для осмотра технического состояния и прочистки транспортирующей стоки системы

Авария на участке подземной сети, не оборудованном смотровым колодцем, устраняется путем выемки грунта (в том числе и с применением тяжелой строительной техники). Это сложнее, дольше и дороже. Точно определить место утечки помогают также смотровые камеры.

Галерея изображений
Фото из
Смотровые канализационные колодцы в странах СНГ унифицированы. К малым относятся пункты на трубопроводах диаметром до 60 см

Для сетей диаметром свыше 60 см сооружают большие смотровые колодцы. Все виды устанавливают так, чтобы прочистить можно было в обе стороны

По форме в плане смотровые колодцы, сооружаемые для всех видов систем, подразделяются на круглые и квадратные

В устройстве смотровых колодцев используют бетонные кольца и конструкции, кирпич, пластиковые, стеклопластиковые и полимерпесчаные изделия

Малый смотровой колодец

Большие смотровые колодцы

Квадратный смотровой колодец

Пластиковая готовая конструкция

Устройством ревизионных подземных камер человечество занимается на протяжении сотен лет – с тех времен, когда появились первые коммуникационные системы для перемещения воды. За этот период возникли правила строительства специальных объектов, которые в настоящее время изложены в документах типа СНиП и ГОСТ.

Устройство сооружения зависит от специфических особенностей грунта. Есть конструктивные отличия при сооружении колодцев в насыщенных водой, маловлажных и лессовых просадочных породах. Последнюю категорию усиливают дополнительной трамбовкой дна и устройством утолщенной песчано-щебневой подушки в основании (+)

Например, пункт 2.04.03-85 (СНиП) под названием «Канализация. Наружные сети и сооружения», раскрывает правила возведения смотровых колодцев. В статье содержится информация о том, где необходимо устраивать данные объекты, как правильно подбирать размеры. Принятые стандарты помогают объединять различные сети в одну неразрывную конструкцию и упрощают монтаж.

На схеме колодца в разрезе видны основные части: нижний лоток для подключения труб, основная рабочая камера, оборудованная ступеньками для спуска, и люк с крышкой, выходящий на поверхность

Смотровые колодцы – задачи по видам

Разрез смотрового колодца

Смотровые колодцы обязательно должны устанавливаться при соблюдении одного из следующих условий:

Изменение диаметра или уклона трубопровода
Изменение направления потока
При присоединении боковых веток
На прямых участках, в зависимости от диаметра трубы – через 35-300 м

Сам колодец выполняется в виде шахты с камерой внутри, где входящий и выходящий трубопроводы соединены специальным лотком.

Каждый из колодцев этого типа имеет собственное назначение. Однако в одном сооружении может быть предусмотрено решение сразу нескольких задач.

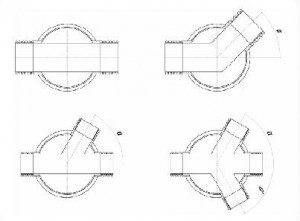

Виды лотков смотровых колодцев

По устройству все смотровые колодцы канализационные однотипны, как правило, разница может возникать лишь в глубине залегания.

Все их параметры достаточно строго стандартизированы.

У сооружений, предназначенных для изменения направления потока сточных вод (узловой и поворотный канализационный колодец), лоток изготавливается специфической формы.

Ее параметры описаны упомянутым выше СНиПом.

Главная суть требований – в том, что угол поворота не может быть менее 90 °, и выполняется с плавным закруглением, радиус которого – от 1 до 5 диаметров входящей трубы.

Прямоточный лоток

Колодец канализационный поворотный размещают в тех местах, где предусмотрено изменение направления трубопровода, а узловые – там, где к сети присоединяются одно – два ответвления.

Лоток узлового колодца может быть рассчитан не более чем на три входящих трубы, и одну – исходящую.

Прямоточный колодец – чаще всего линейный, то есть расположенный на длинных участках сети без ответвлений и поворотов.

Он имеет лоток, точно повторяющий направление движения стоков и предназначен для проверки состояния трубопроводов, и, при необходимости – их прочистки.

Также его могут устанавливать в местах незначительного изменения уровня входа-выхода.

Может быть прямоточным и контрольный колодец, который устанавливается в местах присоединения домовой или квартальной сети к центральной магистрали.

Но, поскольку в таких местах все равно необходимо узловое сооружение – именно оно, как правило, и совмещает эти функции.

Устройство канализационных колодцев разных видов

Система канализации имеет очень древнюю историю, поэтому ее конструкция и технология обустройства доведены до очень качественного состояния. В данной статье будут рассмотрены основные вопросы, связанные с использованием канализационных колодцев в системе канализации.

Нормативным актом, регламентирующим требования к канализационным колодцам и порядку их установки, является СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». В документе отображены все факторы, касающиеся канализационных колодцев, включая место их размещения, классификацию, габариты и эксплуатационные характеристики.

Для обустройства канализации на частном участке необходимо обязательно использовать смотровые колодцы, располагая их на отрезке трубопровода между зданием и приемником сточных вод. Кроме того, одним из возможных вариантов утилизации сточных вод после их прохождения через септик является фильтрующий канализационный колодец. Смотровые колодцы необходимо устанавливать не только в частных домовладениях, но и на местных канализационных системах. Место установки должно располагаться за так называемой красной линией застройки, которая является условной границей, разделяющей целевой участок на определенные сегменты. В СНиПе указано, что канализационные колодцы необходимо устанавливать через каждые 35 метров, если диаметр трубопровода составляет до 150 мм, или через каждые 50 метров – при трубопроводе с сечением 200 мм.

Кроме того, смотровые колодцы устанавливаются, если в системе присутствуют:

повороты и изгибы;
изменения диаметра труб или уклона;
ответвления конструкции.

Требования к эксплуатационным характеристикам железобетонных колодцев отображены в ГОСТ 2080-90, а полимерных – в ГОСТ-Р №0260760. Большинство пластиковых конструкций снабжаются еще и инструкцией производителя, в которой излагаются условия использования колодца.

Для изготовления каменных канализационных колодцев используется кирпич, бетон или железобетон, а для создания фильтрующих колодцев используется бутовый камень. Полимерные колодцы могут изготавливаться из поливинилхлорида, полипропилена или полиэтилена. Помимо конструкций из одного материала, на рынке присутствуют конструкции, изготовленные из соединений различных ресурсов.

Согласно СНиП, габариты канализационных колодцев варьируются следующим образом:

при использовании трубопроводов с диаметром до 150 мм – не менее 700 мм;
до 600 мм – 1000 мм;
до 700 мм – 1250 мм;
от 800 до 1000 мм – 1500 мм;
от 1200 – 2000 мм;
от 1500 мм при глубине закладки системы от 3 м.

Объем конструкции при этом нигде не указывается, но зная исходные глубину и диаметр, вычислить этот показатель можно самостоятельно.

Порядок выполнения действий будет выглядеть следующим образом:

сначала точно определяется место на участке, где будет находиться колодец;
потом выбранный участок очищается от любых растений (кустов, деревьев и пр.);
при необходимости сносятся или переносятся постройки, которые расположены на строительном участке;
очень важно обеспечить беспрепятственный подъезд к площадке.

Дальше начинается подготовка котлована для канализационного колодца.

Как правило, котлован создается по такому принципу:

первым делом выкапывается яма необходимых габаритов;
далее производится очистка дна;
обязательно выполняется проверка на соответствие глубины закладки конструкции и углов откосов стенок ямы;
в случае с каменными конструкциями на дне котлована нужно уложить 20-см гидроизоляционный слой, утрамбовав его максимально плотно.

Технология монтажа смотрового колодца

В принципе, смотровые колодцы устанавливаются в процессе сборки всей дренажной системы. А для этого надо выкопать траншеи, в которые будут уложены дренажные трубы, определиться с местами установки колодцев: смотровых и накопительных.

После чего начинают монтаж труб. Обычно начинают от фундамента дома, двигаясь к накопительному колодцу, который устанавливают в самом низком месте загородного участка. Трубы доводят до мест установки смотровых устройств, где последние и монтируют. Понятно, что в таких местах делают расширения для удобного проведения требуемых работ.

Стараются монтаж дренажной системы проводить в период нижнего расположения уровня грунтовых вод. Но даже в этот период в траншеях и котлованах может появиться вода. Тем более, котлован под смотровой колодец обычно выкапывают ниже траншей под трубы на глубину 30-40 см.

Дно котлована засыпают песком толщиною 10 см, который утрамбовывают. И уже после этого устанавливают сам колодец. Его соединяют с дренажными трубами, стык соединения обязательно герметизируют.

Монтаж дренажной системы с установкой смотрового колодцаИсточник slmhm.provoloka.ru.net

С бетонными изделиями больше сложностей. Во-первых, под них надо создать прочное основание. Поэтому дно котлована выравнивают слоем песка, который утрамбовывают. Далее собирают армирующий каркас из стальной арматуры в виде решетки. Его укладывают на кирпичи или камни, которые предварительно устанавливают на песчаное дно. После чего заливают бетонный раствор. Сегодня многие производители ЖБИ предлагают готовые днища. Их просто опускают на дно выкопанного котлована, которое предварительно выравнивают. Здесь задача мастеров – провести хорошую герметизацию стыка днища и устанавливаемого колодца.

Бетонные колодцы должны быть закрыты герметично, поэтому на них устанавливают крышки из того же бетонного раствора, в которых есть входной люк. В этом плане пластиковые изделия лучше и проще в использовании. Обычно это труба, в состав которой входят две крыши: нижняя и верхняя. Первая представляет собой емкость, на которую надевается трубная часть. Она своей плоскостью упирается в дно котлована. Вторая крышка закрывает колодец сверху. Сегодня производители предлагают пластиковые устройства с уже присоединенной нижней крышкой. То есть колодец – это цельная конструкция, с одной верхней крышкой в качестве отдельного элемента.

Пластиковые смотровые колодцы для дренажной системыИсточник strojdvor.ru

И еще один момент. Пластик – материал, который не гниет, не ржавеет, не взаимодействует со многими химически активными веществами. Бетон такими характеристиками похвастаться не может. Поэтому если вами был выбран бетонный колодец, то его мастера должны обязательно гидроизолировать, лучше с двух сторон. Обычно сегодня для этого используют битумную мастику, которую наносят в два слоя.

Итак, смотровой дренажный колодец установлен и подсоединен к трубам. Остается провести его засыпку. Если было установлено бетонное сооружение, то проблем нет никаких. Котлован просто засыпают грунтом. Если использовалось пластиковое устройство, то рекомендуется засыпку сделать песком, можно вперемежку с грунтом. Обычно проводят послойную трамбовку с учетом толщины слоя в пределах 20 см.

Очень важно правильно по высоте выставить люк горловину

Если это проезжая часть, то люк монтируют вровень с ней.
Если это газон или участок с зеленными насаждениями, то люк устанавливают на 5-7 см выше травы.
Если дренаж сооружается еще в незастроенной зоне, то люк колодцев должен быть выше грунта, как минимум, на 20 см.

Начинаем работу

Итак, вы приняли решение произвести самостоятельное устройство канализационных колодцев. С чего же начать?Наиболее оптимальным будет предварительная разработка плана всей канализационной системы. Схему можно разработать самостоятельно, а можно использовать типовой проект: канализационные колодцы, построенные по подобному проекту, исправно работают уже не один год.

Составление схемы, проекта и сметы позволяет существенно сократить трудозатраты, сэкономить время а также – уменьшить финансовые вложения при устройстве канализации на даче.

Даже если вы будете приобретать строительные материалы с некоторым запасом (а оптимально – превышение плана около 20%), то в любом случае покупки строго согласно сметы оказываются гораздо более выгодными.

Что ж включает в себя планирование постройки канализационного колодца?

На этом этапе нам необходимо выполнить следующие задачи:

Определяем место, где будет расположен наш колодец. Здесь нам очень пригодится типовой проект – колодцы канализационные, как правило, располагаются на участках, расположенных ниже уровня дома. Такое расположение существенно облегчает процесс возведения колодца и прокладки труб, обеспечивающих эффективный слив.
Также на этом этапе следует учитывать место выхода канализационной трубы из дома (копать траншею в обход всего здания вам вряд ли захочется), а также – расстояние от канализационного колодца до здания.
Изображаем полученную схему в масштабе. На этом этапе мы уже можем получить представление о необходимом метраже труб, количестве соединений и фитингов, а также об условиях, в которых будет проложен трубопровод. Это и состав грунта, и возможная глубина заглубления канализационной трубы, и наличие препятствий и т.д.

После того, как подготовительные работы завершены, у нас в руках оказывается максимально подробный план работ. Но перед тем как приступить к его реализации, разберемся – какие именно канализационные колодцы нам предстоит возвести.

Виды канализационных колодцев

Современная канализационная система может включать в себя канализационные колодцы нескольких разновидностей. Впрочем, приведенная ниже классификация канализационных колодцев является во многом условной.

Очень часто встречаются так называемые комбинированные колодцы канализационные – типовой проект предусматривает выполнение ими сразу нескольких функций.

Канализационные колодцы делятся на:

Перепадные колодцы обустраиваются в тех случаях, когда рельеф или другие особенности участка не позволяют проложить трубопровод с необходимым уклоном.
Смотровые – используются для обеспечения ревизии канализационной системы, а также – для обеспечения доступа в канализацию с целью проведения работ по ее очистке. Так что если трубопровод наружной канализации имеет большую длину, а также – извилистую конфигурацию, то без оборудования смотровых колодцев вам точно не обойтись.

Поворотные колодцы выполняют функцию смотровых, однако (как видно из их названия) устанавливаются на местах, где канализационная труба поворачивает на 90. Данные участки трубопровода являются одними из наиболее проблемных с точки зрения риска образования засоров, и поэтому доступ к ним обязателен.
Накопительные и фильтрационные колодцы выполняют функцию очистки сточных вод с последующей фильтрацией осветленной воды в грунт. Накопительный (отстойник) и фильтрационный колодцы могут быть составными частями единой системы – септика.

Поворотный колодец

К какому бы типу не относился канализационный колодец – устройство его имеет приблизительно одинаковую схему для любой разновидности.

Каждый колодец состоит из рабочей камеры, и горловины, выходящей на поверхность. Как правило, горловина перекрывается люком, открытие которого обеспечивает доступ в камеру колодца.

Особенности конструкций различных типов

Требования к железобетонным сборным конструкциям изложены в нормативных документах ГОСТ 2080-90, где подробно расписаны технические требования к изделиям, даны их характеристики, маркировка и указаны ссылки на смежные статьи ГОСТ.

Преимущества сборных сооружений перед монолитными заключаются в возможностях монтажа. Железобетонные детали имеют большой вес, поэтому транспортировать и устанавливать их приходится с помощью спецтехники. Гораздо удобнее обеспечить доставку отдельных деталей, чем всего сооружения в готовом виде.

При установке иногда требуются дополнительные меры – например, устройство водоупорного замка. Собирая конструкцию по частям, выполнять специфические земляные работы намного легче.

Схема устройства смотрового колодца линейного типа, который оборудуют в качестве ревизионной или дренажной точки на прямых участках канализационного трубопровода

Итак, нижняя часть сооружения – это прочная бетонная плита, которую кладут на заранее подготовленное основание. Чтобы придать конструкции стабильность и одновременно обеспечить отток грунтовых вод, перед установкой в котлован засыпают щебень. Плиту днища укладывают на щебеночное основание строго горизонтально.

Нижняя часть называется лотковой, она оснащена отверстиями или патрубками для монтажа трубопровода. Место расположения входных отверстий зависит от назначения колодца. Предположим, в линейных конструкциях они находятся на противоположных сторонах, в поворотных – в зависимости от угла поворота.

Основная рабочая камера по размерам больше остальных – именно в нее следует спускаться, чтобы произвести проверку запорной арматуры, герметичности соединений или изношенности частей. Для удобства спуска одна стена оборудована лестницей из металлических скоб.

Сверху рабочую камеру закрывает плита перекрытия, к которой крепится еще один элемент – горловина. По диаметру она уже основной части.

Горловина прикрывается люком, который выполняет две функции – предохраняет колодец от проникновения нежелательных гостей и защищает от уличного мусора и осадков. Чтобы усложнить попадание в камеру, люк изготавливают из тяжелого материала – чугуна.

Устанавливая смотровые камеры на загородном участке, не обязательно использовать чугунные детали. Сейчас производят множество видов полимерных крышек, более удобных и эстетически привлекательных.

Люки имеют круглую форму и стандартные размеры (600 мм, 690 мм, 700 мм). Их следует подбирать, исходя из габаритов смотрового колодца

Требования к конструкциям полимерных изделий изложены в ГОСТ-Р №0260760. Один из распространенных материалов изготовления – полиэтилен. Надежность конструкции обеспечивает технология производства – метод экструзионной сварки.

Изделия не поддаются воздействию химических веществ, присутствующих в грунте, отличаются износостойкостью, экологичностью и герметичностью.

Внешне они напоминают большие капсулы с отверстием в горловине. В отличие от бетонных аналогов, пластиковые камеры приобретают и устанавливают в готовом виде.

Изделия приспособлены к быстрому монтажу и подключению труб. Благодаря легкой установке многие владельцы загородного жилья предпочитают именно пластиковые камеры.

Место расположения в зависимости от назначения

Установка смотровых камер предусмотрена в случаях:

Изменения диаметра трубопровода или уклона магистрали. Необходим перепадный колодец.
Если поток продолжает движение под другим углом. Устанавливают поворотную смотровую камеру.
Возникает необходимость соединить или развести ветки. Монтируют узловую ревизионную шахту.
Длина прямого участка больше 35 м. Требуются линейные точки контроля.

Расположения в зависимости смотрового колодца.

Если автономная канализация подключается к центральной системе, на входе устанавливают смотровые камеры. В частной канализации основное место для инспекционных точек – участок от ливневого водоприемника к отстойнику, коллектору, дренажному полю.

Диаметр магистрали и место установки смотровых колодцев взаимосвязаны:

канализация длиной до 35 м выполняется из труб диаметром до 150 мм;
до 100 м – 700-900 мм;
до 300 м – 2000 мм.

Во всех случаях выбирается самое сложное место с учетом протяженности, соединений, узлов, поворотов, рельефа. В большинстве оно совпадает с точкой подсоединения дополнительной ветки.

Это интересно: Как сделать козырек над крыльцом своими руками: рассматриваем все нюансы

Септик с фильтрующим колодцем

Инженерные коммуникации частного дома

Этот вариант уже представляет собой инженерное сооружение, где стоки проходят настоящую очистку и затем дренируются в почву. Уровень очистки (осветления) сточных вод составляет до 80%.

Принцип действия такой конструкции следующий: стоки из жилища попадают в устройство септика – герметичный канализационный колодец. Здесь твердые частички оседают на дно, а осветленная вода перетекает в дренажный колодец, где и происходит ее доочистка и выпуск в грунт.

С целью повышения качества очистки можно использовать 2-3 дренажных колодца (серия канализационные колодцы).

Септик и 2 дренажных колодца

Строится септик своими руками по принципу герметичной сливной ямы (смотреть выше). Дренажный колодец строится по тому же принципу, только без дна и не герметичным. Более того, нижний край стенок дренажного колодца делается с перфорацией для лучшего ухода воды в грунт.

Пример септика с дренажным колодцем

Выкапываем под устройство дренажного колодца яму с запасом по глубине 40 см. На дно укладываем 20 см песка, на него 20 см гравия. Это дополнительная фильтрующая конструкция. Примерно на метр от дна стенки колодца делаем перфорированными. Внешнюю стенку колодца с перфорацией также просыпаем гравием 20 см для препятствования засорению отверстий грунтом.

Такие канализационные колодцы СНИП регламентирует аналогично со сливными ямами. Все расстояния аналогичны.

Устройство смотрового колодца

Любой смотровой колодец состоит из следующих элементов:

Армирующего каркаса шахты (круглого или квадратного сечения), во внутреннюю часть которого вмонтирована лестница. Причем в теле каркаса имеются особые отверстия под патрубки канализационного трубопровода.
Дна – нижнего перекрытия, гладкой формы или оснащенного профилями под каналы. В последнем случае патрубки или подводящие отверстия для трубопроводов располагаются прямо у основания колодца, (со стороны нижнего торца шахты).
Верхнего перекрытия с отверстием под люк.
Люка – круглого или квадратного, с завесами или съемного, оборудованного замком или обычного. Причем на внешней стороне люка обязательно присутствует маркировка, указывающая на разновидности колодца (они будут рассмотрены ниже по тексту).

Колодец смотровой

Типовой материал армирующего каркаса, дна и верхнего перекрытия – железобетон. То есть, тело колодца (армирующий каркас шахты) собирается из стандартных бетонных колец. Дно смотрового колодца, в данном случае, обустраивается с помощью круглой плиты или путем заливки раствора в уложенную в основании шахты опалубку. Ну а верхнее перекрытие обустраивают с помощью заранее обустроенной плиты с перфорацией под люк.

Впрочем, современный смотровой колодец канализации моно собирать не только из ЖБИ. На смену тяжелым и недолговечным бетонным кольцам и плитам приходят детали из пластика. Причем полимерные колодцы собираются на основе двухслойных полиэтиленовых или полипропиленовых труб (серия Корсис и ее аналоги) с высокой кольцевой жесткостью. В качестве дна колодца, в данном случае, используется особый лоток с патрубками для монтажа труб встык или в раструб. Роль плиты перекрытия играет литая горловина, монтируемая на верхний срез трубы.

Люки для колодца могут быть, и чугунными, и стальными, и полимерными. Причем металлические варианты обладают большей прочностью. Поэтому, если колодец обустраивается в зоне с интенсивным движением (на дороге, трассе, стоянке и так далее), то люк должен быть только металлическим (лучше – чугунным).

Группы колодцев

Колодцы канализация можно разделить на несколько групп. Они определяют их конструкцию и особенности.
Все можно без проблем изготовить своими руками. Здесь должны делать выбор вы самостоятельно
При строительстве частного дома приходится сталкиваться с массой тонкостей и нюансов. Одним важным моментом является сооружение канализационного колодца.
Для того чтобы иметь представление об этой системе, есть небольшое пояснение. Правильно проведенная канализация будет работать долго и не доставлять хлопот, если ее чистить своевременно.
Существует несколько видов.

Накопительный колодец

Эта конструкция выступает самой большой в данном ряду:

Схема установки накопительного колодца

Весь шлак из дома по трубам поступает в эту часть канализационной системы.
Размеры рассчитываются исходя из количества людей, проживающих в доме, а также объемами расходуемой воды. Предназначается он для разделения на более жидкую и плотную фракции всего содержимого. При этом жидкая часть проходит в фильтрующий отдел, а плотная оседает на дно колодца.

Безусловно, можно использовать аналог — пластмассовый септик, который достаточно просто монтируется, обладает более легким весом и может устанавливаться без особых навыков. Для избежания неприятного запаха от утечек необходимо соблюдать герметичность, а это значит, что щели и зазоры должны быть ликвидированы.

Фильтрующий отдел

Предназначен для удаления воды, которая поступает в грунт, из жидкой массы:

Объем этого отдела меньше, чем накопительный. Оба колодца не требуют частой очистки, так как фильтрация стоков через дно (естественная фильтрация) утилизирует жидкую часть.
Соответственно, это экономически выгодно, так как затраты на использование канализации уменьшаются;
Кольца (см. Кольца для колодца: виды и функциональные особенности) фильтрующего отдела обычно также изготавливаются из железобетона. Однако, отличие от накопительного заключается в меньшем диаметре колец и отсутствии дна.
Фильтрующую функцию выполняют крупнозернистый песок или щебень.
