Способы соединения пластиковых труб с металлическими: разбор 2-х лучших методов

Методы стыковки труб из полиэтилена

Самыми прочными и долговечными способами стыковки полиэтиленовых труб считаются терморезисторная и стыковая сварка. Если в трубопроводе не будет нагнетаться давление, то метод склейки тоже подойдет.

При стыковой сварке рабочие торцы труб укладывают в центратор сварочного оборудования, где они закрепляются, проходят механическую зачистку и обработку торцевателем. Потом концы труб нагреваются до нужной температуры, после чего соединяются вместе и прижимаются с нужным усилием. Когда пройдет время для охлаждения, трубы готовы к дальнейшей эксплуатации.

Метод стыковой сварки используют преимущественно для полиэтиленовых труб с сечением свыше 63 мм.

В качестве соединителя пластиковых трубок могут быть использованы муфты, внутри которых проложены электрические контакты, производящие нагрев. Прочность такого стыка позволяет выдерживать давление в 16 атмосфер.

Правильный выбор полипропиленовых изделий

Сложно выбрать что-либо определенное из широкого ассортимента, предоставляемого множеством изготовителей. Существуют критерии, которыми необходимо руководствоваться при приобретении.

1. Изделия должны находиться в соответствии с характеристиками водопровода/системы отопления.

2. Для того чтобы качественно собрать систему, нужно приобретать все детали у одного изготовителя. Подобный подход позволит создать надежную и долговечную конструкцию.

3

При выборе обращайте внимание на качество трубопроводов, фитингов. Оценивайте следующее:

• гладкость внутренней/наружной поверхности;
• наличие трещин, сколов, пузырей, неоднородной структуры, посторонних частиц;
• правильность геометрии;
• одинаковая толщина стен.

4. Помните, что полипропиленовые изделия предназначены для эксплуатации при температуре не меньше минус двадцати. Спросите в магазине, как хранить их зимой. Неправильное хранение приводит к деформации изделий.

5. Если по водопроводу будет идти вода для питья, поинтересуйтесь у продавца, соответствует ли товар нормам санитарии и гигиены.

6. Покупайте лишь прямые трубы, без изгибов. В магазинах они хранятся вертикально, поэтому постепенно они изгибаются, перестают быть ровными

Обязательно обращайте на это внимание

7. Выбирайте изделия от проверенных изготовителей, которые хорошо зарекомендовали себя, имеют все необходимые сертификаты. Стараясь сэкономить, можно купить низкокачественное изделие, которое не сможет прослужить вам весь эксплуатационный период. Поэтому лучше заплатить побольше один раз, чем потом тратиться снова и проводить сложный ремонт водопровода/отопительного комплекса.

Разница в структуре полипропиленовых и металлопластиковых труб и отличающиеся технологии монтажа могут создать сложности при стыковке двух трубопроводов в единую систему водоснабжения или отопления.

Однако изготовители материалов уже давно разработали способы соединения материалов различной структуры, несмотря на то, что они имеют различные особенности монтажа.

Ответы знатоков

Михаил:

Хреново сантехники постарались…. а вообще надо было не метеллопластик, а пластик ставить (варить его без резьбовых соединений). . в чем вопрос то? коли ничего сделать нельзя-все зашито и рассшивать не хочешь-что спрашиваешь? Соединять можно-вот и все что могу сказать…

******:

Конечно. У меня так. Стояк полипропилен. А разводку я сам переделал на металлопластиковую. Вам совет — место течи пусть тщательнее намотают ленту фум ( или прокладку сменят резиновую ) и хорошенько подтянут. Что то меня осенило — возможно у вас течь не по месту механического соединения, а просто с брачком спаяна сама полипропиленовая труба. ( вот и сочится )

морда монгольская:

всё зависит от соединения, если так называемая «американка» то это просто болезнь из-за термического расширения, а так мой совет поменяйте всё на полипропилен, хлопот меньше,

Владимир Яковлев:

конечно можно и проблема в самом соединении

михаил:

подберите нужные переходники и соединяйте, течёт из за неправильного соединения, а не из за труб

Николай Ермолович:

Можно но череэ переходник ТРУБА МЕТАЛЛ—ТРУБА ПЛАСТИК это для воды но надо помнить для горячей воды и для холодной трубы разные то-есть они отмечены своей маркировкой. Для канализации свои переходники с резиновыми уплотнителями даже для разных диаметров. для вентиляции вообще без проблем если трубное соединение будет закрываться регипсом то-есть так что до соединения потом не добраться то соединять лучше также через специальную вставку используя хомуты. если до соединения легко добраться то его обматывают широкой изолентой если она от времени отклеетса то её можно перемотать. Водостокам также как вентиляции но надо иметь в виду трубы из пластмассы по сертификату должны иметь температурный перепад например от -50 до+35 градусов С и противостояние солнечным лучам. также мог-бы ответить как прокладывать трубы в земле по крыше и. т. д. но думаю этого достаточно . если нетрудно зацени ответ.

влад терновский:

если стык метал пластик течёт менять оринг или подтянуть а если тык пластик -пластик то перепаивать надо

Дед Ау:

нужно вызвать сантехника если фитинг затяжной пусть протянет -если под опрессовку -пусть меняет фитинг и кусок металопластиковой трубы

Небесный тихоход:

Так и соединяют. Еще до замены стояков разводку сделал металопласт. От стояка идет уголок-переходник, в него шаровый, далее счетчик и до смесителя.

Белогуров Николай:

а когда она остывает? когда топить перестают?

Кунгурцев Андрей:

Недостаток металлопластиковых труб в том, что их соединения ненадежны и цанга (металлопластиковое соединение) не является герметичной. При использовании металлопласта в системе отопления со временем эти трубы начинают течь в местах соединения. Что можно сделать? Только если подтянуть места соединений, высверливать гипсокартон, чтобы пролезла рука с ключом, а потом это место зашпаклевывать. Но так конечно нужно использовать полипропилен для систем отопления. otopleniedoma.ucoz

Артём Лобазин:

Поменяйте лучше всю систему либо постепенно участками. Только возьмите не старьё типо металлопласта и полипропелена, а металлополимерную трубу из перт тип 2. И служить долго и прокладывать легко. nanopipes там и видео есть

Огонька не найдётся?:

Соединительной муфтой ГЕБО, если денег не жалко:

гога иванов:

канешна… вставить одну в другую и обматать крепко скотчем… :)))

Доктор Зильберман:

Конечно. Пластилином. Если использовать не планируете )))

Отрезком резинового шланга и хомутами.

Владимир Петров:

Если не на долго то можно как писали выше с помощью хомутов . Но лучше всё-таки найти паяльник и припаять а дальше соединить фитингами . Там всё-таки давление и хомут как то не надежно

Aleksandr:

Возможно попробовать для водопровода с небольшим давлением. Возможно удастся напялить на пропилен переходную муфту для ПНД на водопроводную резьбу, далее фитинг для металлопласта. Для армированного полипропилена не годится. Надежность сомнительная, в многоквартирном доме не стоит рисковать.

Улыбка Кота:

… Ищи фитинг, подходящий по диаметру к полипропилену. Далее дело техники и смотри видео пояснение )… s .youtube m/watch?v=cbHKD038MCM — фитинг для ПНД.

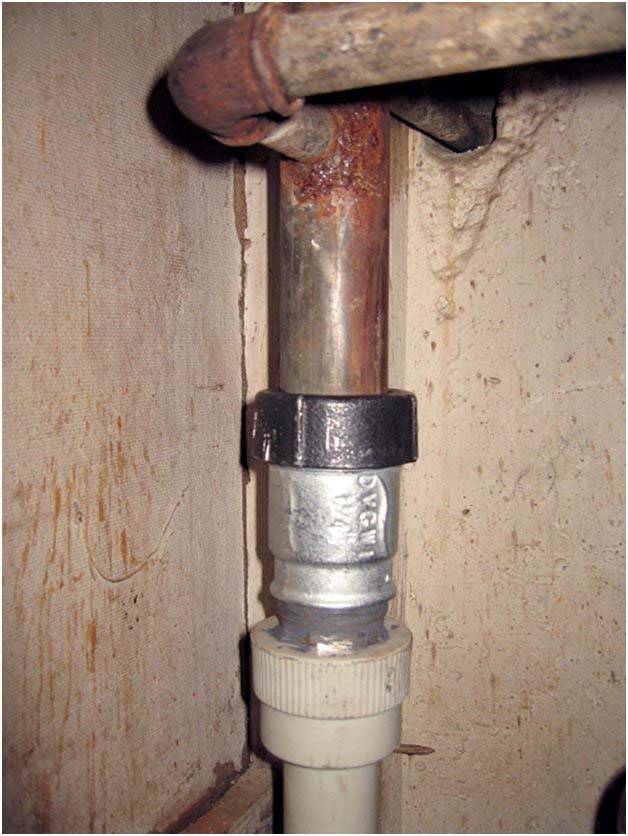

Как сделать переход со стальной трубы на полипропилен

Рано или поздно каждый из нас сталкивается с ремонтом систем канализации, водопровода и отопления. В большинстве случаев замена труб производится частично, тогда участки старых металлических конструкций заменяются современным синтетическим материалом

При этом важно, чтобы соблюдалось соответствие диаметров полипропиленовых и стальных труб, благодаря чему трубопровод сохранит первоначальные характеристики. Как это сделать, расскажет данная статья

Стыковка разнородных материалов

Соединение пластмассовых и металлических труб происходит по следующим причинам.

1. В новом строительстве участвуют разные организации. Одни подводят теплотрассы, другие прокладывают канализацию, третьи – водопровод и т.д. При этом необязательно, что все монтируемые трубопроводы состоят из одинакового материала.
2. Плановая замена бытовых коммуникаций. Производится она, когда старые металлические конструкции заменяются новыми. Чтобы не выселять жильцов и не ставить дом на капитальный ремонт, проще произвести локальное соединение стальных элементов с полипропиленовыми.
3. Текущий ремонт. Потребность в нем возникает по причине поломки старых сетей. Сегодня вряд ли кто-то бросится в поиски новых чугунных труб, ведь их проще заменить пластиковыми.
4. Индивидуальный ремонт. Иногда владелец жилья по собственной инициативе делает переход со стальной соседской трубы на полипропилен в собственную квартиру.

На заметку! Выбор полимерных труб не всегда считается оправданным, ведь если они пролегают под проезжей частью или проходимым участком, то при постоянном давлении мягкий материал быстро придет в негодность.

Виды соединений

Независимо от материала, из которого изготовлены пластиковые трубопроводы, соединение с металлическими участками выполняется следующими способами.

• Резьбовым соединением. В данном случае элементы с диаметром не более 40 мм соединяются с помощью специальных фитингов. С одной стороны на них находится резьба, которая предназначается для стыковки с металлическими деталями. С другой стороны муфта имеет гладкую поверхность, которой она сваривается с полимером.
• Фланцевым способом. Так совмещаются крупногабаритные конструкции большого диаметра. С помощью фланцев, которые выпускаются разных размеров, можно без особых сложностей собирать и разбирать соединения.

Остановимся на каждом из способов, как соединить стальную трубу с полипропиленовой, подробно.

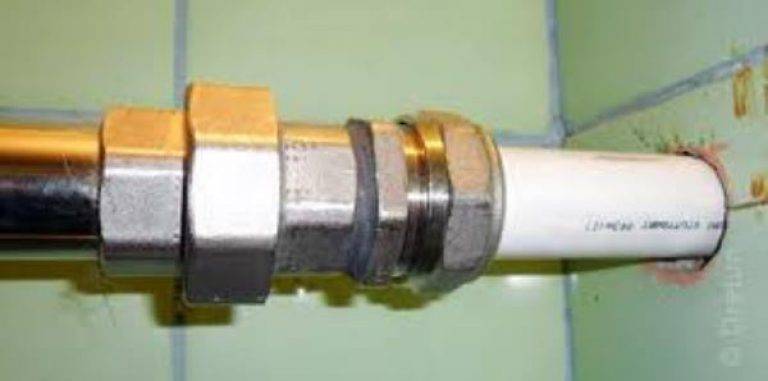

Резьбовые фитинги

Фитинги помогают изменить направление трубы, сделать поворот или обойти сложный участок сети. Делается работа в такой последовательности:

1. Открутите муфту на месте существующего стыка, если его нет, то разрежьте стальную трубу в нужном месте. Во втором случае придется нарезать резьбу специальным инструментом.
2. Очистите резьбу и покройте ее герметиком в один-два слоя.
3. Накрутите фитинг, причем, делайте это без инструментов ручным способом.
4. Приварите пластиковый участок трубопровода к гладкой стороне фитинга.

Применение фланцев

Замена стальных труб на полипропиленовые трубы осуществляется также с помощью фланцев. В результате получается разъемный стык, благодаря которому обеспечивается доступ до нужного участка магистрали. Соединительные элементы в данном случае могут быть:

• свободными с опорой на прямой бурт;
• свободными с опорой на конусный бурт;
• клиновым соединением.

Пластик с металлом обычно стыкуется свободными фланцами с опорой на прямой бурт. Чтобы избежать проблем на будущее, нужно воспользоваться таблицей соответствия диаметров стальных и полипропиленовых труб.

Обратите внимание! Перед началом работ обязательно проверьте детали, нет ли на них заусениц, иначе пострадает пластиковый участок стыка. Дальше действуйте в таком порядке:

Дальше действуйте в таком порядке:

1. Сделайте ровный аккуратный срез на месте будущего стыка.
2. Наденьте на конец трубы фланец.
3. Укрепите конструкцию резиновой прокладкой так, чтобы она заходила на срез не более 8-10 мм.
4. Наденьте фланец на прокладку, после чего надежно закрепите конструкцию с другим фланцем с помощью болтов.

Важно! Болты затягивайте равномерно и не слишком туго, чтобы они не повредились и стык со временем не потек. Пошаговое следование инструкции и выбор качественных элементов поможет вам сделать соединение, которое долго не потребует замены

Успехов!

Пошаговое следование инструкции и выбор качественных элементов поможет вам сделать соединение, которое долго не потребует замены. Успехов!

Соединение труб ПНД и полипропиленовых между собой

Выполнить соединение ПНД и полипропиленовой трубы с помощью сварочного оборудования не получится. Смешивание разных полимеров станет причиной деформации стыка из-за появления трещин. Для соединения разнородных материалов применяются другие способы.

Резьбовые фитинги

Для монтажа соединительного резьбового модуля на концах труб из полиэтилена и полипропилена применяется сварка. Специальное оборудование предназначено для расплавления полимера. Это позволяет получить монолитный шов.

Муфта резьбовая соединительная

В начале процесса соединительный элемент разбирается. Потом одна его часть припаивается к концу трубопровода из полипропилена, а другая половина соединяется при помощи сварки с полиэтиленовой частью.

Цанговые муфты

Для создания разборного стыка между отводами из ПП и ПНД применяются цанговые муфты. В состав такого модуля входит цанга, зажимная гайка, стопорное кольцо, резьба и ответная часть.

Цанговая муфта

Производители выпускают разные виды цанговых муфт. В начале процесса каждая из них разбирается. Потом цанга вставляется в полиэтиленовую трубу и зажимается стопорным кольцом при затягивании гайки без лишних усилий. В противном случае может лопнуть прижимной модуль или произойдет деформация края трубы.

На следующем этапе ответная часть цанговой муфты фиксируется паяльником на полипропиленовом трубопроводе. В завершение выполняется резьбовое соединение при использовании фум ленты, которая исключает возникновение протечек.

Фланцы

Распространенным способом соединения полипропиленовых труб с трубопроводами из полиэтилена низкого давления является использование фланцев.

Муфта соединительная фланцевая

Такие трубопроводные элементы применяются для стыковки коммуникаций большого диаметра. Дополнительно в работе используется втулка, позволяющая провести фиксацию фланцев.

Стыковка выполняет поэтапно:

• втулки привариваются к концам разных труб/соединяются прижимной гайкой;
• фланцы разъединяются;
• соединительные элементы фиксируются на приваренных втулках;
• фланцы соединяются между собой при помощи болтов и гаек.

Во время создания стыка используется уплотнительный материал. Это прокладка из резины. Она вставляется между фланцами, представляющими собой прочные металлические детали. Они выдерживают механические воздействия, перепады температуры и устойчивы перед коррозией.

Когда это нужно?

Приведем самые распространенные случаи проведения соединительных операций.

Замена водопровода

Капитальный ремонт жилья в многоквартирном доме предполагает замену и ремонт участков системы водоснабжения, ограниченный территорией собственника. Более эстетично и современно смотрится полипропилен, и в старых домах, где в сантехнических сетях «по старинке» радует глаз железо, владельцами квартир повсеместно принимается решение о замене труб. Даже если полностью заменять металлическую часть стояка, принадлежащую квартире, накладно, то отводы к приборам-потребителям в любом случае выполняются посредством полипропилена.

Аварийный ремонт

При возникновении экстренной ситуации ремонта прорвавшейся трубы в подвале, поврежденный участок заменяют в большинстве случаев пластиком, поскольку стальные трубы дороже и тяжелее, а процедуры по устранению аварии более трудоемки.

Замена радиатора

При замене старой чугунной батареи современным стальным или биметаллическим радиатором придется осуществить переход с металла на полипропилен, если в системе отопления используются пластиковые трубы.

Замена полотенцесушителя

Монтаж полотенцесушителя в ванной также сопряжен с соединением железной трубы с полипропиленовой, если горячее водоснабжение выполнено из пластика.

Виды и характеристики труб

Для соблюдения технологии соединения труб из разных материалов, надо знать основные свойства используемых изделий.

Металлические

В этой категории три вида с разными техническими характеристиками.

1. Чугунные. Такие изделия чаще всего используются в канализации и в безнапорном водопроводе. К положительным свойствам относятся долгосрочная эксплуатация, высокая стойкость к нагрузкам, бюджетная цена. К отрицательным – хрупкость. Чугунные трубы плохо выдерживают ударные нагрузки.
2. Стальные. Здесь необходимо обозначить три разновидности: из углеродистой стали, из оцинкованной, из нержавейки. Последний вариант самый дорогой, но почти с неограниченным сроком эксплуатации. Оцинковка тоже неплохо себя показала при взаимодействии с водой. А вот обычные стальные трубы хоть и сравнительно недороги, но подвергаются воздействию коррозии, что снижает срок их службы.
3. Медные. Самые дорогие изделия, но с достаточно высокими эксплуатационными характеристиками. Используют их редко, но тот, кто поставил их в систему водопровода или отопления, может забыть о существовании всех проблем.

Пластиковые

Пластиковые трубы, используемые в коммуникационных сетях, изготавливаются из разных полимеров.

1. ПВХ-трубы. Обычно их используют для прокладки канализации. Единственный их недостаток – хрупкость.
2. Полиэтиленовые. Положительные качества – высокая плотность и эластичность. Минус – не выдерживают низкие температуры.
3. Полипропиленовые. У них нет серьезных недостатков, поэтому именно эти трубные изделия сегодня чаще остальных используют при сооружении коммуникационных сетей.

2 вида возможных соединений

Под названием «пластиковые» понимается несколько видов туб, среди которых полиэтиленовые, полипропиленовые, металлопластиковые и поливинилхлоридные. Каждый из них может быть соединен с металлической трубой только двумя способами:

• Резьбовое. Чаще всего используется для соединения труб небольшого или среднего диаметра. Существуют специальные переходники или фитинги, представляющие собой деталь с гладкой муфтой для пластика и резьбой для металла. Они считаются оптимальным вариантом для того, чтобы выполнить соединение полипропиленовых труб с металлическими, если их диаметр не превышает 40 мм.
• Фланцевое.  Особый разъемный тип соединения, используемый для труб большого диаметра, для монтажа составных частей системы или для того, чтобы получить возможность при необходимости быстро разобрать участок трубопровода. Выполняется при помощи особых элементов – фланцев.

При выполнении резьбового соединения обязательно используются средства для дополнительной герметизации, такие же, как и при работе со стальными трубами. Это может быть, к примеру, льняное волокно, пропитанное краской или олифой и др.

Для того чтобы соединить металлическую и пластиковую трубу небольшого диаметра используется фитинг: особый переходник с резьбой для металла и гладкой муфтой для пластика

Особенности монтажа фитингов с резьбой

Фитингами называются переходники, с одной стороны которых нанесена резьба. Может быть как внешняя, так и внутренняя. Эта часть детали предназначена для крепления металлических элементов.

С другой стороны расположена гладкая муфта для припаивания пластика. Практика показывает, что с помощью фитингов различной конфигурации удобно выполнять повороты и изгибы в монтируемом трубопроводе.

Все довольно просто, если следовать технологии описанной ниже

Выполнить соединение пропиленовых труб с металлическими при помощи фитинга достаточно просто:

Муфта стальной трубы в месте предполагаемого стыка откручивается. Если на нужном участке нет муфты, труба разрезается, ее край смазывается маслом или солидолом и при помощи резьбореза выполняется резьба.
Резьба очищается, протирается. Выполняется герметизация будущего соединения: наматывается фум-лента или пакля, все промазывается силиконом. На резьбе не должно быть более одного-двух витков герметизирующего материала, при этом край ленты направляется по ходу резьбы.
Фитинг накручивается только вручную, без применения каких-либо инструментов. Делается это для того, чтобы чрезмерное усилие не привело к растрескиванию элемента

Если после включения системы появляются подтекания, фитинг нужно осторожно докрутить.
Завершающий этап – приваривание пластиковой трубы к специальной гладкой муфте на фитинге.

Пример работ на видео:

Монтируем трубопровод при помощи фланцев

Фланцевое соединение металлопластиковых труб с металлическими предполагает обустройство стыка разъемного типа, который при необходимости позволит обеспечить доступ к нужному участку трубопровода.

Узел монтируется при помощи особых элементов – фланцев, которые бывают нескольких типов:

• Свободные, опирающиеся на прямой бурт. Рекомендуется использовать для легких конструкций диаметром до 300 мм, а так же тяжелых и средних труб, чей диаметр не превышает 150 мм.
• Клиновое соединение с фигурным фланцем и стальным выступом считается универсальным для любых труб.
• Свободные с опорой на конусный бурт. Применяются для соединения конструкций с диаметром не больше 200 мм.

Прямой бурт с конусным переходом используется для увеличения прочности соединения.

Фланцы могут быть разных видов: свободный, с опорой на бурты, фигурный

Для пластиковых труб и  их соединений с металлическими наиболее часто применяются фланцы свободного типа с опорой на прямой бурт. Перед началом работ выбираются элементы нужного типа и размера, соответствующего диаметру металлических частей трубопровода. Фланец обязательно внимательно осматривается на предмет наличия острых заусенцев, которые могут повредить пластиковую трубу. Соединение выполняется в несколько этапов:

• В месте будущего соединения выполняется ровный срез.
• На трубу надевается фланец.
• Устанавливается резиновая прокладка, которая не должна заходить за срез больше, чем на 10 мм.
• Фланец надвигается на прокладку и болтами соединяется с ответным фланцем. Болты затягиваются равномерно, без излишних усилий, которые могут повредить деталь.

Резьбовой и фланцевый метод соединения металлических и пластиковых труб достаточно просты. Секрет их успешного выполнения – в тщательном следовании инструкции, тогда получившийся  трубопровод будет надежным и прочным.

Методы стыковки труб из полипропилена

Если стоит задача обустроить отопление пластиковыми трубами малого диаметра (до 63 мм), на практике способов соединения таких труб существует два:

• раструбная сварка – в данном случае один предварительно расширенный конец трубы помещают в другой;
• муфтовая сварка – здесь концы двух элементов соединяются между собой при помощи муфты.

В случае стыковки труб с большим диаметром (от 63 мм) прибегают к использованию стыковочной сварки. Этот метод монтажа не требует дополнительных соединяющих элементов, сохраняя отличную степень фиксации труб. Также можно применять и подходящие по размеру фитинги (муфтовая сварка). При наличии труб с диаметром 40 мм удобнее применять ручную сварку, а вот элементы большего размера принято состыковывать при помощи специального аппарата, который предварительно осуществляет центровку.

Непосредственно перед началом монтажа отопительной системы стоит еще раз тщательно продумать весь процесс сборки трубопровода. Это позволит избежать в момент работы нежелательных нюансов, которые влияют на итоговое качество сборки отопительной системы.

Схема процесса соединения полипропиленовых труб

Здесь мы обозначим основные нюансы того, как следует производить соединение пластиковых труб отопления:

• Оптимальное время нагрева паяльного аппарата 5 секунд.
• Рекомендуемая температура плавления полипропилена 270°С. Данного параметра можно добиться при помощи специального тумблера, установленного на сварочном аппарате.
• Следует отметить, что технология стыковки труб системы отопления будет изменяться в зависимости от места и времени года. Так, в период минусовых температур либо при монтаже отопительной конструкции вне помещения время нагревания трубы паяльника следует немного увеличить или поднять температуру для плавки полипропиленовых изделий.
• В случае стыковки труб большего диаметра время расплавления материала также несколько увеличится.
• Рекомендуемое время фиксации элементов большого диаметра между собой после их нагрева составляет от 30 секунд и более.

Далее необходимо подробно рассмотреть, собственно, технологию пайки труб из полипропилена:

1. После достижения необходимой температуры, на насадки паяльника для полипропиленовых труб – для наружного и внутреннего размера поперечного сечения труб – одновременно надевают и разогревают стыковочные детали (муфта, труба).
2. В момент нагревательного процесса на отопительных элементах формируются «отбортовки».
3. По итогу нагревательного процесса с насадок снимаются обе части и состыковываются между собой путем равномерного несильного надавливания на них с обеих сторон в сторону друг друга и фиксации в таком положении. Какие-либо вращения и лишние движения во время соединения элементов недопустимы, так как это может нарушить получившийся шов.
4. Соединенные элементы следует удерживать на протяжении 30 секунд для более надежного сцепления частей отопительной системы. Необходимо добавить, что бортик должен быть ровным по всей длине соединения.

После полного остывания соединенные детали готовы к использованию.

Параметры сварочного процесса

Виды соединения

Способ соединения металлопластиковых труб с полимерными трубами выбирается в зависимости от параметров перемещаемой жидкости. Существует несколько вариантов стыковки разнородных трубопроводов. Каждый из них отличается конкретными особенностями.

Муфта

Этот фитинг применяется для соединения ПП трубы с МП трубопроводом, если диаметр инженерной коммуникации не превышает 40 мм. При стыковке используется резьбовая американка, представляющая собой разъемный элемент.

Фитинг резьбовой

Чтобы качественно соединить две трубы из разных материалов, нужно выполнить следующие действия:

• разобрать разъемный соединительный элемент — американку;
• накрутить лен на деталь с наружной резьбой и сверху пакли намазать силиконовый герметик;
• вкрутить подготовленный элемент американки в муфту с внутренней резьбой;
• накрутить лен-паклю с силиконовым герметиком на вторую муфту с наружной резьбой и соединить ее с другой частью американки;
• скрутить две половинки фитинга-американки вручную;
• подтянуть ключом стык, но без лишнего усилия, чтобы не повредить резиновый уплотнитель в американке.

Компрессионный фитинг

Самым простым вариантом соединения металлопластиковых труб с полипропиленовыми трубами является использование двухстороннего полиэтиленового компрессионного фитинга.

Муфта компрессионная соединительная

Этот способ применим только для водопроводных систем, перемещающих жидкость с температурой не более 50˚C. В отопительных контурах полиэтиленовые муфты не используются.

С помощью компрессионного фитинга можно выполнить монтаж трубопроката различного диаметра. При этом не нужно использовать дополнительные детали.

Муфта компрессионного типа — специальный элемент для соединения отдельных частей трубопроводной системы. В ее состав входит цилиндр из пластика. На этой детали с каждой стороны имеется резьба. В конструкции фитинга также присутствует 2-е накидные гайки, оснащенные уплотнительными кольцами.

Стыковка выполняется путем вставки труб в компрессионную муфту. Потом проводится затягивание гаек. Монтажные работы при использовании компрессионного фитинга не проводятся в стесненных условиях.

Процессу могут помешать увеличенные габариты муфты. Фитинг также имеет ограниченную посадочную длину.

Фланец

Эти трубопроводные элементы используются для соединения трубопроката с диаметром более 40 мм. Они также применяются, когда нужно выполнить монтаж фланцевой арматуры.

Для МП труб не существует специальных фланцев. Поэтому приходится дополнительно применять концевой элемент с наружной резьбой. На него накручивается фланцевая деталь подходящего диаметра с внутренней резьбой при использовании пакли и сантехнической пасты или силиконового герметика.

Фланец резьбовой

После этого концевой фитинг монтируется на МП трубопроводе. Для ПП труб выпускаются фланцы под пайку. Все элементы для соединения стоят недорого. Их цена возрастает с увеличением диаметра.

Типы фитингов для соединения металлопластика и полипропилена

Фитингами называют элементы трубопроводных систем, предназначенные для соединения участков трубопровода, разветвления потоков и присоединения к сантехническому оборудованию.

Применение фитингов для монтажа труб из металлопластика и полипропилена зависит от особенностей, которые каждый материал имеет.

Особенности монтажа изделий из полипропилена

Соединение труб PPR выполняется по технологии диффузионной сварки (пайки) с использованием муфтовых деталей.

При монтаже с помощью специального инструмента происходит нагрев внешней поверхности трубопровода и внутренней поверхности фитинга до начала температуры плавления 240-260˚C, после чего производится стыковка муфтового соединения.

Для полипропилена это:

• сделанные полностью из пластика уголки, тройники, крестовины, муфты, фланцы, компенсаторы и обводы;
• имеющие с одной стороны наружную или внутреннюю резьбу уголки, тройники, муфты и разъемные соединения.

Детали с резьбой используются для установки запорной арматуры, присоединению к сантехническому оборудованию и системам из других материалов.

Отличительные особенности монтажа металлопластика

Сечение трубы представляет собой трехслойную конструкцию. Внутренний и внешний слои сделаны из полиэтилена, а средний из алюминия. По сути это тонкостенная алюминиевая труба, покрытая изнутри и снаружи полиэтиленовыми слоями.

Для металлопластиковых труб все фитинги изготавливаются из металла и могут быть с присоединительными трубными штуцерами с каждой стороны или иметь резьбу на одной из сторон. Элементы с фланцами в таких системах не производятся.

Соединения можно выполнить при помощи трех видов фитингов:

• цанговые разъемные;
• компрессионно-натяжные;
• прессуемые неразъемные.

При этом фитинги могут служить для соединения отрезков труб, изменения диаметра и разветвления потока или для присоединения к сантехническому оборудованию или трубопроводам из других материалов.

Во втором случае на соединительной детали с одной стороны есть внутренняя или наружная резьба.

Способы соединения металлопластиковых и полипропиленовых труб

Соединить линии из разных материалов можно тремя способами:

• через муфтовое соединение с использованием штатных фитингов для каждой трубной системы;
• через фланцевое соединение;
• с использованием двусторонних полиэтиленовых компрессионных муфт.

Каждый вариант имеет свои особенности, связанные с конструкцией труб и элементами для соединения. Стоимость соединений повышается в значительной степени с увеличением диаметра трубопроводов.

Как соединить полиэтиленовую трубу с полипропиленовой

Для соединения таких труб нужно использовать специальные фитинги. Необходимо такое соединение в тех случаях, когда ввод в дом воды был осуществлен трубами ПНД, а дальнейшая разводка воды внутри дома осуществляется полипропиленовыми трубами. Так, можно выделить 2 типа соединений:

1. В первом случае к трубе ПНД прикрепляете муфту с резьбой, где с одной стороны будет зажимное соединение, а на полипропиленовую, соответственно, подобную муфту. Вот только с одной стороны будет паечный стык, а с другой – резьбовой. В обоих случаях для резьбы используется ФУМ-лента или пакля для уплотнения стыковки и во избежание течи.
2. В другом случае применяется фланцевое соединение. Между фланцами устанавливается резиновый уплотнитель. Между собой фланцы стягиваются болтами.

Фланцевое соединение

Соединение пвх и пнд труб

Чтобы соединить два разных материала –полипропиленовую трубу с ПНД используются:

• резьбовые фитинги;
• фланцы;
• комбинированные муфты;
• цанговую муфту.

Особенности каждого соединения:

1. Переход с ПВХ на ПНД с использованием резьбовых фитингов предусматривает разборку элемента и фиксацию сварным способом.
2. Переход с ПНД на полипропилен с помощью цанговой муфты также заключается в разборке конструкции, фиксировании каждого конца с определенным элементом.
3. Фланцевое соединение с полипропиленовой трубой используют в сооружениях стояков, канализаций и других коммуникационных конструкциях с большим диаметром.

Чтобы соединение было более герметичным рекомендуется использовать дополнительные материалы для уплотнения: ленты-фум, асбестовые или прорезиненные прокладки.

Советы специалистов

Советы, приведенные ниже помогут избежать брака в соединениях:

Запрещается соединять изделия, в которых явно просматривается эллиптичность – швы в итоге буду некачественными, что скажется на герметичности.
После сваривания трубы должны находиться в неподвижном состоянии до полного остывания

Это очень важно!
Никогда нельзя пренебрегать очисткой торцовых концов от засорения землей, пылью, прочим строительным мусором. Перед спайкой их рекомендуется обезжиривать.

Эти, незаметные на первый взгляд, мелочи, существенно сказываются на качестве швов, а значит, и герметичности соединения.

Как соединить трубу ПНД с металлической трубой

Чтобы соединить эти два разнородных материала, с малым диаметром, используется специальный переходник с ПНД на металл – это компрессионный фитинг.

Чтобы организовать переход у труб большого диаметра понадобятся раструбы с фланцами.

Отдельного внимания заслуживают специальные фланцовые переход ПНД на металл . Их ключевое преимущество заключается в том, что с их помощью можно стыковать фитинги с металлической трубой там, где невозможно воспользоваться сварочным аппаратом.

Как соединить трубы для водопровода

Водопроводные трубы – это стиролы, которые пользуются популярностью, причем заслужено. В их перечень входят:

• ПНД изделия;
• пропилен;
• полиэтилен;
• сшитые полимеры.

Соединяются разными способами:

• с помощью фитингов;
• сварки, используя паяльник для ПНД;
• компрессии.

Соединение ПВХ и ПНД труб

Чтобы соединить два разных материала –полипропиленовую трубу с ПНД используются:

• резьбовые фитинги;
• фланцы;
• комбинированные муфты;
• цанговую муфту.

Особенности каждого соединения:

1. Переход с ПВХ на ПНД с использованием резьбовых фитингов предусматривает разборку элемента и фиксацию сварным способом.
2. Переход с ПНД на полипропилен с помощью цанговой муфты также заключается в разборке конструкции, фиксировании каждого конца с определенным элементом.
3. Фланцевое соединение с полипропиленовой трубой используют в сооружениях стояков, канализаций и других коммуникационных конструкциях с большим диаметром.

Чтобы соединение было более герметичным рекомендуется использовать дополнительные материалы для уплотнения: ленты-фум, асбестовые или прорезиненные прокладки.
