Внутренняя канализация в частном доме: правила проектирования и монтажа + разбор частых ошибок

Общая характеристика современной внутренней системы канализации

Сегодня строительство частного загородного жилья переживает настоящий бум. Поэтому появилась необходимость создания удобной и современной системы канализации, которую бы смог смонтировать обычный человек, не обладающий строительным образованием. Такая система должна иметь хорошую производительность, так как количество сантехнических приборов, производящих бытовые стоки увеличилось значительно. Ведь с появлением автоматических стиральных машин, посудомоек, джакузи и душевых кабин водопотребление обычного домохозяйства увеличилось до 200 л на человека в сутки.

Увеличение количества сантехнических приборов приводит к значительному усложнению самих трубопроводных сетей. Благо, что сегодня для монтажа канализации используют ПВХ трубы, которые снабжаются вспомогательными фасонными частями, с помощью которых монтаж трубопровода становится не сложнее изготовления поделки из детского конструктора. Все эти детали снабжают уплотнительными кольцами, которые могут быть легко заменены при необходимости.

Схема внутренней канализации двухэтажного коттеджа

Внутренняя канализация представляет собой совокупность пластиковых труб и фасонных частей для их соединения, служащих для отвода сточных вод от сантехнических устройств. Сами устройства снабжены сифонами, необходимыми для недопущения проникновения запаха внутрь помещений. Укладка труб подчиняется строгим правилам, несоблюдение которых чревато нарушением работы всей системы.

Это интересно: Какие лучше для внутренней канализации: сравнительный обзор вариантов

Порядок сооружения канализации

Кратко рассмотрим основные этапы по сооружению канализационного трубопровода в условиях частного дома. Даже если вы не решитесь на выполнение работ своими силами, то сможете проконтролировать нанятых специалистов.

Этап #1 – монтаж дворовой сети

Создание канализационной системы начинается с этапа сооружения внешней (дворовой) сети. Если протяженность дворовой сети до существующего смотрового колодца более 12 метров, устраивается дополнительный смотровой колодец. При этом минимально допустимое расстояние от стены дома до смотрового колодца – 3 – 5 м.

Со способами устройства наружной части трубопровода и правилами прокладки канализационных труб в земле ознакомит следующая статья, прочитать которую мы очень советуем.

В прокладке наружных канализационных линий сейчас используют преимущественно полимерные трубы, привлекающие легким весом, превосходными эксплуатационными характеристиками и доступной ценой. При прокладке трассы выше уровня сезонного промерзания используются утеплители, защищающие линии от формирования ледяных пробок.

Нередко собственникам частных строений приходится сталкиваться с отсутствием централизованной сети канализации. В этом случае устраивается автономная система сбора и фильтрации стоков (септик). Однако принцип подводки «внешняя внутренняя сеть» остаётся тем же.

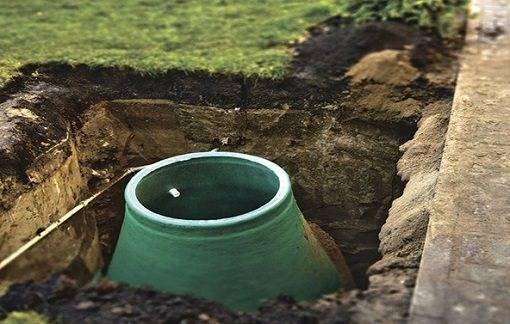

Один из простых и удобных решений для частных домовладений – герметичный септик. Правда его существенный недостаток кроется в немаленькой цене, поэтому оплатить его покупку решается далеко не каждый владелец дома

Этап #2 – сооружение узла ввода в дом

Далее требуется соорудить узел ввода непосредственно в конструкции частного дома (фундамент, стена подвала). Сооружение узла выполняется с учётом возможных деформаций, например, по причине просадки строения.

Узел ввода и наружный трубопровод надежно изолируются.

Схема устройства ввода (одна из возможных): 1 – мятая глина; 2 – раствор на основе цемента; 3 – смоленая прядь; 4 – гильза на основе стальной трубы

Этап #3 – монтаж стояков и отводов

На следующем этапе производится монтаж труб-стояков внутренней сети. Эти компоненты схемы рекомендуется собирать и в собранном виде предварительно ставить без крепления или с частичным креплением.

Полное крепление выполняется после окончательной сборки всей системы. Завершив монтаж труб-стояков, выстраивают горизонтальные отводные линии канализации с учётом требуемых уклонов.

Процесс выстраивания горизонтальных внутренних отводных линий предусматривает укладку раструбов и фасонных частей по направлению против движения потока стоков

Этап #4 – подключение сантехники

На завершающем этапе производится установка сантехнических приборов и подключение каждого прибора к соответствующему отводу через патрубок-сифон.

Желательно заранее предусмотреть отводы для подключения слива таких важных помощников, как стиральная машинка, посудомойка

Дополнительно стоит отметить: при условии высоты строения менее 10 метров, внутреннюю канализационную систему допускается выстраивать на основе безнапорных труб. При большей высоте применяются напорные трубы.

Общие монтажные правила

Внутренняя канализация в частном доме обустраивается с выполнением ряда правил:

  • Элементы стояков с поворотом на 90° собираются из двух колен из пластика, повернутых на 45°. Если же монтируется чугунный трубопровод, используются два отвода на 135°.
  • Чтобы была возможность устранять возможные засоры на участках трубопровода, устанавливается косой пластиковый или чугунный тройник на 45° с заглушкой и одно колено либо чугунный отвод.Чугунная фасонина отличается от пластиковой в наименованиях и градациях. Например, колено пластиковое на 45° будет полностью соответствовать отводу чугунному на 135°.
  • Отводные трубопроводы, которые располагаются в подвалах, под потолком помещений соединяются со стояками при помощи крестовин или же косых тройников.
  • Высота от нижнего участка горизонтального раструба тройника или прямой крестовины до пола должна составлять не больше 20 мм.
  • Длина трубопровода от унитаза и до стояка не должна быть более 1 м. Для остальных сантехнических приборов – не более 3,5 м.
  • Для выполнения поворотов на стояках или в местах перехода на горизонтальные участки можно использовать крестовины на 90° или прямые тройники.
  • Для предотвращения появления запахов из канализации в помещении обязательно обустраивается вытяжка. Так называемую фановую трубу выводят через крышу на высоту около 0,7 м. Недопустимо соединять ее с дымоходом или вентиляцией.
  • Если установка фановой трубы невозможна, монтируется специальный воздушный клапан для канализации.
  •  Диаметр стояка должен быть равен диаметру вытяжной части. Одной вытяжкой можно объединять два и даже больше стояков на верхнем этаже или на чердаке. Горизонтальные участки такого трубопровода фиксируются подвесными кронштейнами или просто проволокой к стропилам.
  • На стояках, у которых нет отступов в верхнем и нижнем этажах, устанавливаются ревизии для канализации. Стандартная высота обустройства ревизии – 1000 мм от уровня пола. Если деталь приходится устанавливать в угол помещения, ее стоит развернуть под углом 45° относительно стен.
  • При монтаже системы внутренней канализации все трубы из пластика, проходящие через перекрытия, устанавливаются в специальные металлические гильзы. Высота элемента зависит от ширины перекрытия. Верх детали должен выступать на 20 мм от уровня пола, а низ – быть заподлицо с потолком.
  • Стояк устанавливается с надетой гильзой. Для того чтобы она не падала с трубы, ее привязывают тонкой проволокой за вышестоящий раструб крестовины или тройника либо распирают кусочками пенопласта.
  • Если предполагается, что на горизонтальном участке последовательно будут подключены унитаз и другие сантехнические приборы, между ними обязательно устанавливается переходник для канализации. Пластиковые детали нельзя высоко поворачивать. Это грозит проблемами с последующим подключением оборудования, особенно с душевой кабиной или ванной. В среднем разворот должен проводиться на половину раструба тройника по высоте с направлением в сторону стены.
  • Для закрепления канализации используют хомуты. Пластиковые трубы крепят на горизонтальных участках по мере необходимости, так, чтобы не возникло переломов. В среднем устанавливается один хомут на полметра – метр длины магистрали.
  • Чугунные трубы крепят на кронштейны из стали с загибом на конце, которые предотвращают смещение трубопровода. Крепежи устанавливаются под каждую трубу около раструба.
  • Закрепление стояков к боковым стенам производится 1-2 хомутами на этаже. Крепежи устанавливаются под раструбами.

Важно заметить, что по окончании монтажных работ обязательно проводятся испытания на предмет герметичности

Фановая труба может быть выведена на крышу разными способами. На схеме представлено три возможных варианта конструкции

Для обустройства внутренней канализации используются различные соединительные элементы. Нужно учитывать, что одинаковые чугунные и пластиковые элементы могут различаться названиями и маркировкой

Канализация – необходимый элемент любого благоустроенного дома. Ее обустройство не требует особых специальных знаний, но, в то же время, и простым делом ее назвать нельзя. Существует множество нюансов и особенностей обустройства системы. Начать следует с разработки схемы прокладки трубопровода, который станет основой для последующих работ и поможет правильно рассчитать количество необходимых материалов. Уже на этом этапе можно оценить свои силы и понять, удастся ли справиться с работой самостоятельно или нужно будет искать помощников. Множество компаний специализируются на оказании сантехнических услуг. Профессионалы быстро и грамотно проведут монтаж канализационной системы любой сложности.

(2 голоса, среднее: 3.5 из 5)

Устройство внутренней сливной системы

Внутренняя канализация давно приняла типовой вид, который можно назвать максимально рациональным: к стоякам, расположенным вертикально, подключены горизонтальные трубы. Стояк рассчитан на увеличенный объем стоков, поэтому его диаметр больше.

Движение воды от душа, унитазов, раковин к стояку происходит или самотеком, или принудительно – под действием насосного оборудования

Внутренняя разводка соединяется с наружной магистралью, которая состоит из труб еще большего диаметра. Трубопровод ведет к септику или другому накопительно-очистному сооружению.

Расположение стояка и подключенных к нему линий подчинено определенным правилам. Например, все мокрые зоны обычно находятся в смежных помещениях: кухня через стену от ванной или туалета. Часто помещения совмещают, пример тому – душевая, объединенная с туалетом.

Располагать помещения, в которых активно используется водопроводная вода, в непосредственной близости принято из-за практичности, удобства обслуживания и экономии материалов

Так канализационная труба имеет минимальную длину до стояка, следовательно, стоки перемещаются наружу самотеком, без дополнительного принуждения. Стояк, в свою очередь, расположен у выхода канализационной магистрали и водопровода из дома.

Ближайшее к нему сантехническое оборудование – унитаз. Если расположить ванну или кухню между туалетом и стояком, то при каждом смыве вода из сифонов будет высасываться.

Наклон – необходимое условие для самотечной системы. Угол наклона зависит от диаметра трубы. Есть параметры, отступать от которых не рекомендуется: для труб 50-80 мм – 25-35 мм/метр магистрали.

Если труба шире 80 мм, то уклон должен составлять 20 мм/м. Такая ситуация – для частных домов редкость, такой диаметр характерен для труб наружного монтажа

Таким образом, разводка в дачном доме должна охватывать минимальный набор сантехнического оборудования: унитаз, кухонная раковина, душ (ванна).

Здания для постоянного проживания обычно имеют больше подключенных приборов, среди которых могут быть дополнительные раковины и унитазы, джакузи, посудомоечная машина, жироуловитель, измельчитель и пр.

При монтаже системы не обойтись без поворотов, хотя рекомендуется сократить их число. Каждый перепад и поворот — это хроническая зона риска, провоцирующая возникновение засора.

Если не удается избежать резких поворотов, необходимо обеспечить свободный доступ к ним: или оставить открытыми, или замаскировать, оборудовав ревизионный люк.

По правилам, поворот в 90° выполняется последовательно двумя фасонными деталями, обеспечивающими угол 45°, а если позволяет место, то тремя поворотными деталями (коленами) по 30°

Размещение помещений с мокрыми зонами и очистного сооружения или магистрали, ведущей к центральной трубе, следует планировать заранее. В идеале они должны находится по соседству, буквально – за стеной.

Чем ближе друг к другу располагаются элементы канализации, тем меньше проблем вызовет ее функционирование.

Чтобы избежать грубых ошибок при монтаже и подстраховаться, рекомендуем изучить СНиП 02.04.01-85, в котором подробно изложены нормы и правила устройства водопровода и канализации.

Государственное нормирование и рекомендации

Перед началом разработки проекта советуем ознакомиться с Пособием МДС 40–2.2000. Это чрезвычайно полезный сборник по разработке автономных инженерных сетей частного дома с большим объёмом требований, определений, обязательных и рекомендуемых параметров системы.

Также могут пригодиться и будут полезны:

  1. ГОСТ 25150–82 — термины.
  2. СНиП 2.04.01–85 — для разработки внутренней канализации.
  3. СНиП 2.04.03–85 — для разработки наружной канализации.
  4. СП 31–106–2002, р.5 — канализация одноквартирных домов.

В тексте этих документов можно найти и уточнить спорные или сомнительные моменты, возникающие при проектировании.

Выбор конструкции выгребной ямы с учетом схемы канализации в частном доме

Простейшая конструкция без отстойников выглядит как скрытая под землей бетонированная емкость с несколькими дополнениями:

  • вентиляционной трубой;
  • указателем уровня стоков;
  • люка с крышкой. Он используется в том числе для откачки содержимого. В люке может быть установлен насос для канализации, хотя чаще используются насосы ассенизаторских машин.

Чуть более «продвинутый» вариант – септик с гравийным дном. Он приемлем только для тех случаев, когда в слив попадают исключительно органические отходы, без бытовой химии. Тогда естественная фильтрация обеспечивает приемлемый уровень очистки стоков для их безопасного сброса в грунт.

Монтаж канализации в частном доме по двум выше описанным вариантам – простейший и не требует особых затрат.

Немного более сложен вариант с двумя колодцами. Первый – с дном – обеспечивает первичный отстой сливных вод, на его дне постепенно скапливаются твердые отходы, которые надо необходимо выкачивать. После первичного осветления стоки попадают во второй колодец – без дна – откуда через гравийную (гравийно-песчаную) подушку они просачиваются в грунт уже обезвреженными.

Интересно, что при подъеме грунтовых вод уровень второго колодца значительно повышается, что приводит к забросу верхней части его содержимого обратно в первый колодец. С учетом этой особенности объем колодцев рассчитывается со значительным (не менее 30%) запасом по отношению к нормативному. Возможно также не двойная, а тройная фильтрация.

Если устройство канализации в частном доме предполагает активное использование бытовой химии, а также соблюдение норм экологической безопасности, более рационально выполнять разводку канализации через системы многоуровневой очистки.

Ее особенностью является многокамерный септик или несколько установленных друг за другом септиков.

Очистные системы с несколькими уровнями бывают разных типов. Один из популярных вариантов представляет собой два этапа фильтрации – предварительной и с использованием аэробных бактерий.

Для обеспечения нормальной работы канализации в каркасном доме или здании любого другого типа обязательна качественная вентиляция канализации.

Обычно вентиляционный стояк выводится через крышу, при этом соблюдаются нормы на заданную высоту трубы и ее диаметр.

Правила обустройства канализации в квартире

Схема канализации

Так как замена канализации будет происходить в многоквартирном доме, в котором расположенные друг над другом квартиры имеют общий стояк, то не забудьте оповестить соседей о предстоящем проведении работ. Ведь вы доставите им ряд неудобств, о чем лучше предупредить.

Соединение канализационных труб

Кроме того, придется договориться с организацией, занимающейся обслуживанием дома, об отключении подачи воды. Так, вы как минимум обезопасите себя от деятельности забывчивых соседей, связанной с санузлом.

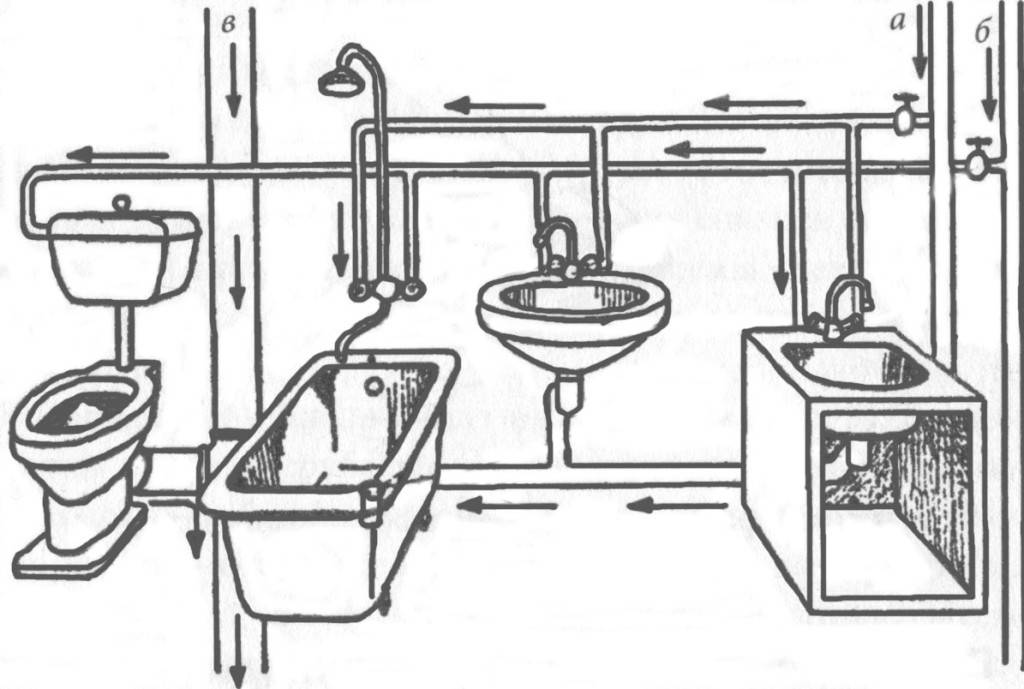

Схема канализации в квартире

С чисто технической точки зрения необходимо учесть следующие нюансы.

Многие специалисты не рекомендуют производить замену чугунного стояка без особой надобности, так как этот материал действительно прочный, а демонтаж трубы из чугуна – сложный процесс, который в случае необходимости лучше предоставить профессионалам.Чугунный стояк

Современным материалом, наиболее подходящим для монтажа собственными силами, являются трубы и фитинги, выполненные из пластика.Трубы и фитинги из пластика

Трубы и фитинги из пластика

Важным условием при монтаже разводки является соблюдение уклона на каждый погонный метр трубопровода. Величина наклона зависит от диаметра трубы. Если сечение труб составляет 5 см, то уклон должен быть около 3 см, при диаметре 11 см – 2 см. Изменение наклона не стоит допускать как в большую, так и в меньшую стороны, потому что это в итоге будет приводить к засору.Уклон труб

Диаметр труб зависит от их назначения. Стояк, который будет принимать на себя стоки в больших порциях, должен иметь сечение 100-110 мм. Это касается, например, вертикальной трубы, собирающей сточные воды унитаза, стиральной и посудомоечной машин.
Если установка последней не планируется, а ванная комната имеет отдельный стояк, то вертикальный трубопровод, принимающий воду из кухни, может иметь диаметр 5 см

Для канализационной разводки лучше применять трубы диаметром в 4-5 см.
Важно учитывать, что канализационная система в процессе эксплуатации подвержена динамике. По этой причине при раструбном соединении необходимо вставлять гладкий конец одной трубы в раструб другой не полностью, оставляя зазор в 10 см.
Это компенсирует увеличение длины труб при росте температуры

Другая динамика связана с создание в трубопроводе внутреннего напряжения, что регулируется двумя видами крепления стояка при помощи хомутов, о чем будет сказано ниже.
На трубах, отводящих воду из кухонных раковин и посудомоечных машин, рекомендуется устанавливать жироуловители.Жироуловители

Из всех сантехнических приборов в самой нижней точки внутриквартирной канализационной сети должен находиться унитаз.
Обязательным является наличие гидрозатворов после сантехники, в которых остается жидкость, препятствующая проникновению в помещение зловонных запахов.Гидрозатвор для канализации

Если в процессе эксплуатации старой сети из сливов сантехники исходил характерный запах, а во время спуска воды из унитаза или стиральной машины из труб раздавался громкий хлюпающий звук, то это говорит о плохой вентиляции стояка. Возможно, забилась фановая труба. Тогда необходимо вызвать слесаря из обслуживающей ваш дом организации. Однако в некоторых случаях простой чистки вентиляции недостаточно. Тогда стояк оборудуют обратным клапаном.Обратный клапан для канализации

После того как произведены все замеры, составлена схема, учитывая все нюансы, и подобраны и куплены необходимые материалы, можно приступать к процессу демонтажа, если речь идет о замене старой сети.

Неверный выбор трубы канализации

Это первая и, пожалуй, самая популярная ошибка новичков. Трубу очень просто можно подобрать неправильного диаметра или, вообще, не по тому назначению. Помните о том, что чем ближе к точке схода воды вы проведёте трубу 110 мм, тем меньше засоров вас будет ждать в будущем. А это значит, что и меньше головной боли с прочисткой и ремонтом канализации.

Цвет труб также важен, он указывает на предназначение канализационного элемента. Например, трубы белого и серого цвета используются только для внутренних работ, в то время как чёрные и оранжевые для наружных работ. Если вы шутки ради, например, будете использовать белые или серые трубы для наружной прокладки, то их просто раздавит грунтом, так что решать вам.

Основные правила планирования

При планировании схемы внутренней канализации важно соблюдать ряд правил, которые помогут сэкономить время и обеспечат долговечность собранной системы. Советы по обустройству стояка и унитаза:

Советы по обустройству стояка и унитаза:

  1. Унитаз должен иметь собственное подключение к вертикальному стояку. При подключении прибора в общую горизонтальную разводку возможен срыв гидрозатвора в расположенной рядом сантехнике.
  2. Просвет трубы стояка должен быть равен или превышать диаметр сливного отверстия унитаза, но не менее 110 мм.
  3. В вертикальном стояке необходимо предусмотреть специальные люки для проведения ревизий. Оптимальная высота их расположений – 1000 мм от пола.
  4. Недопустимо выводить край фановой трубы в дымоход.
  5. Если межэтажное перекрытие в санузле будет заливаться цементом, то пластиковый стояк помещают в специальную пластиковую гильзу.

Правила проектирования горизонтальной разводки:

  1. Размер сливного патрубка сантехнического прибора должен быть меньше диаметра отводящей воду канализационной трубы.
  2. Длина сливной трубы, идущей от унитаза до стояка не должна превышать 1 метр, от других приборов – 3 м. Для труб большей длины необходимо или увеличивать их диаметр до 70 см и более, или закольцевать трубы с вентиляцией вертикального стояка выше места слива.
  3. Нельзя соединять горизонтальные трубы прямоугольными коленами из-за вероятности засора. Лучше подключить их через два колена с углом 135 градусов.
  4. Раструб канализационных труб должен быть расположен навстречу водяному потоку.
  5. При монтаже канализации в закрытых коробах можно обложить трубы минватой для шумоизоляции.
  6. Штроба для труб в несущих стенах может представлять опасность, поэтому её обустройство можно лишь с разрешения инженера.
  7. Сливы от посудомоечной машины и мойки желательно оборудовать жироуловителями.
  8. При подключении сантехнического оборудования поворачивать нижний край тройника необходимо на половину высоты раструба.
  9. Длинные пластиковые трубы необходимо закреплять хомутами для предупреждения провисания.

После окончания монтажа внутренней канализации необходимо наполнить раковину и мойку до краев водой, открыть спусковое отверстие, а также провести полный слив унитаза.

Если протечек и неприятного запаха нет, значит большинство правил соблюдено.

Разновидности септиков

Простой тип септика

Чтобы сделать канализацию в частном доме наипростейшего типа, необходимо, в первую очередь, определиться с местом сбора стоков. Наименьшее расстояние между септиком и домом составляет 6-10 м. Такое расстояние необходимо во избежание смыва жидкими стоками почвы под фундаментом.

При желании канализацию в частном доме своими руками по схеме устройства септика довольно легко организовать. Вариации исполнения внешней канализации:

  • бетонные кольца, смонтированные на дренажную площадку;
  • выгребная яма из кирпичей;
  • цистерны из металла или пластика.

Установка септика осуществляется в три этапа:

  1. вывод труб из дома в резервуар,
  2. монтаж септика,
  3. устройство дренажного поля.

Для повышения эффективности слива при монтаже канализации в частном доме прокладывать трубы в траншее необходимо с уклоном. Глубина рва для каждого случая разная, в зависимости от размеров участка и его расположения относительно подъездных путей.

Биосептик

Соблюдая санитарные правила, можно смонтировать индивидуальную систему отходов самостоятельно даже на основе современной биотехнологии. Теперь такую канализацию в частном доме своими руками тоже можно сделать. Принцип действия септического резервуара на 99% зависит от присутствия в нём кислорода. Процесс переработки сточных вод в септике осуществляется за счет бактерий:

  • анаэробных, растущих без кислорода;
  • аэробные, нуждающихся в кислороде.

Порошок с теми или другими био-бактериями покупается в садовом магазине. Раз в месяц его засыпают в количестве 2 ст. л. в резервуар. Аэробные бактерии наиболее эффективно обрабатывают сточные воды внутри существующего септического резервуара, резко меняя на 70-80% сырую сточную воду до чистой и без запаха. Во многих случаях эти аэробные бактерии удаляют до 90% загрязнений сточных вод. По мере заполнения ямы часть отходов перетекает в бочку, а из нее через фильтр (щебень с песком) уходит в землю.

Для информации. В соответствии с правилами, установленными стандартами по охране окружающей среды, стоки проходят через процесс фильтрации (мелкие слои из гравия), чтобы окончательно очиститься до того, как вернуться в водоем.

Биоканализация своими руками

Септики с аэрационной системой

Основными функциями аэратора являются:

  • снабжение септика кислородом;
  • защита септика от разрушения.

По истечении времени сточные воды без надлежащей обработки приводят к преждевременному разрушению септика. Некоторые экспертные исследования показывают, что средняя продолжительность жизни септического резервуара и системы фильтрации составляет девять лет.

Преждевременная порча, полная замена системы, включая ремонтно-восстановительные работы по ландшафту двора, стоят довольно дорого и могут занять годы. Недорогое решение этих проблем есть. Аэраторы для автономной канализации – на сегодня доступные устройства, которые очень просто установить в любом существующем септике.

В настоящее время доступны готовые решения с аэрационной системой для установки на загородном участке. Аэрационная система предоставляет полный пакет оборудования, необходимого для замены старого септика на устройство для обработки сточных вод. С её применением очищенная вода, в отличие от необработанных сточных вод, будет поглощаться почвой намного легче. Система, оснащенная аэробными бактериями, включает в себя эффективную вторичную обработку стоков. Этот процесс добавит еще много лет к жизни септика.

Оборудование включает в себя:

  • долговечный канализационный насос;
  • воздухонагреватель;
  • удлинитель для труб;
  • рециркулятор частиц.

Процесс фильтрации гарантирует, что в систему вторичной обработки не будут выбрасываться нежелательные твердые частицы. При этом система, состоящая из качественных компонентов, обеспечивает:

  • усвоение удобрений и получение питательных веществ для микроорганизмов;
  • бесперебойное обслуживание на протяжении многих лет.

Целью применения аэрационной системы является изменение динамики роста аэробных бактерий, участвующих в обработке сточных вод. На практике введение достаточного количества кислорода в резервуар для сточных вод обеспечивает идеальную растущую среду для аэробных бактерий.

Подавляющее большинство организмов нуждается для дыхания в воздухе. Атмосферный воздух состоит из молекул азота, кислорода, аргона и других газов. Техническое применение устройства – превратить примитивную технологию септического резервуара в универсальную машину для обработки сточных вод.

Нужно помнить! Неправильное обращение может повредить септическую систему. К примеру, от применения хлорного очистителя для чистки сантехнического прибора бактерии могут либо погибнуть, либо долго восстанавливаться.

Принцип работы городской канализации

Городская хозяйственно-бытовая канализация является наружной канализацией для систем водоотведения в частных и многоэтажных домах. Она является сложной инженерной системой, предназначенной не только для отвода, но и для утилизации бытовых сточных вод. Такая система устроена достаточно просто и работает по безнапорному принципу естественного отвода стоков.

Центральная канализация состоит из:

  • Канализационных колодцев;
  • Трубопроводных сетей;
  • Уличных, районных и городских коллекторов с насосными станциями перекачки;
  • Очистных сооружений.

Канализационные колодцы располагают у любого здания. Именно они являются защитными механизмами, которые оберегают систему от засоров. Коллекторы представляют собой инженерные сооружения, собирающие сточные воды от двух и более линий. Сточные воды могут перемещаться по коллекторам как самотеком, так и с помощью насосного оборудования. Это зависит от особенностей рельефа.

Они выполняют механическую, биологическую и химическую очистку стоков. После этого стоки отводятся в ближайшие водоемы или реки. При этом работники сооружений всегда контролируют качество очищенной воды. Большинство очистных сооружений имеют свои лаборатории.

Как правильно сделать канализационную разводку

Этап 4. Основные элементы внутренней сети

Следующий этап — обустройство внутренней канализации. Ее конфигурация напрямую зависит от того, где находятся источники стоков, потому здесь я приведу описание основных ее элементов:

Схема, показывающая основные элементы внутренней канализационной сети

  1. Стояк — центральная вертикальная труба, большого диаметра (минимум 110 мм), которая объединяет все контуры воедино. Как правило, в частном доме делают один стояк, но в больших строениях их может быть и несколько. В нижней части чрез колено соединяется с выводящей канализационной трубой.
  2. Фановая труба — монтируется в верхней части стояка, служит для отведения газов, накапливающихся в трубах, из системы во внешнюю среду. Выводится в отдельную вент шахту или соединяется с вентиляционной трубой, находящейся выше уровня кровли.

Вывод фановой трубы

  1. Магистральные ветки — трубопроводы диаметром около 50 мм (2 дюйма). Используются для соединения сантехнических приборов и других источников стока со стояком. Поскольку местная канализация обычно делается самотечной (т.е. работающей без дополнительного напора), то трубы прокладывают с уклоном в сторону стока. Для двухдюймовых труб оптимальный уклон составляет около 3 см на 1 м.
  2. Подводящие трубы — используются для соединения выпусков сантехнических приборов с магистралями. Диаметр такой трубы не может быть больше диаметра магистрали.

Узел подключения к унитазу с отводами и ревизией

  1. Ревизии — специальные фитинги, представляющие собой тройник с одним отводом, оснащенным закрывающимся люком. Ревизия ставится в основании стояка, на поворотах, разветвлениях и на концах магистралей. Она обеспечивает доступ внутрь трубопровода для удаления засоров или профилактических работ.

Этап 5. Соединение труб

Схема соединения труб

Все трубы соединяются между собой с помощью фитингов, которые позволяют оформлять повороты, отводы, разветвления и т.д. При монтаже системы желательно избегать поворотов под острыми и прямыми углами, формируя плавные дуги — так мы снизим риск засоров в месте уменьшения скорости потока.

Типовые современные трубы, оснащённые раструбами и эластичными манжетами, легко монтируются своими руками

ИллюстрацияМонтажная операция
Обрезка трубы.

Используя ножовку с мелкими зубьями, обрезаем ровный конец трубы до нужного размера.

Снятие фаски.

Место обрезки зачищаем, удаляя заусенцы с наружной внутренней стороны — они могут стать причиной засора.

Подготовка раструба.

В раструб вставляем резиновое уплотнительное кольцо. Разравниваем уплотнитель, укладывая его в паз и следя за отсутствием загибов и заломов.

Соединение труб.

Вставляем патрубок в раструб и вдвигаем до упора. При необходимости проворачиваем трубу так, чтобы отвод или ревизионное отверстие оказались в нужном положении.

После сборки все трубы устанавливаются на несущие поверхности. Инструкция допускает как скрытую (в штробах или за обшивкой), так и открытую прокладку. Во втором случае для крепления труб используются пластиковые хомуты с защелкой или винтовой фиксацией.

Скрытая прокладка канализации в штробах

Фото открытой установки стояка с использованием хомута

Этап 6. Подключение к сантехническим приборам

На последнем этапе выполняется подключение сантехнического оборудования:

Подключение унитаза с помощью гофры

  1. Унитаз — обычно устанавливается в непосредственной близости от стояка. Выпуск унитаза соединяется гофрой или отрезком трубы либо с отводом стояка, либо с короткой магистралью диаметром не менее 110 мм.

Плоский сифон под ванной, диаметр трубы выбирайте не менее 50 мм.

  1. Ванная или душевая кабинки — подключаются к канализации с помощью компактных сифонов, которые помещаются под сливными отверстиями. Оптимальный диаметр отводящей трубы составляет не менее 50 мм.

Подключение раковины с сифоном и гофрой

  1. Раковины на кухне и в ванной — встраиваются в систему с помощью сифонов с гидрозатворами. Сифон обычно имеет форму колбы и размещается под раковиной, а с выводом канализации он соединяется гибкой гофрированной трубой.
  2. Стиральные и посудомоечные машины — также монтируются с использованием гибких гофрированных шлангов. Для подключения таких приборов следует установить отдельный отвод канализационной трубы, оснащенный раструбом с резиновой уплотнительной манжетой.

Узел подключения стиральной машины

Как устроена напорная канализация: основные узлы системы

Основным узлом системы напорной канализации является КНС (канализационная насосная станция) – именно в нее поступают все сточные воды от всех сантехнических приборов дома. Она благодаря мощному насосу обеспечивает транспортировку нечистот в точку их утилизации.

Насосная станция устроена по принципу накопительного резервуара, в котором нечистоты накапливаются до определенного уровня, по достижении которого включается насос напорной канализации и перегоняет их посредством герметичных трубопроводов (напорный коллектор канализации) в септик, центральную канализацию или сливную яму. Современная КНС работает полностью в автоматическом режиме и требует вмешательства человека только в случае выхода из строя ее оборудования.

Кроме канализационной насосной станции, в системе напорной канализации задействована сеть трубопроводов. Раньше для их прокладки использовались исключительно специальные стальные трубы для напорной канализации, сегодня их могут заменять и чугунными, и пластиковыми ПВХ трубами. Последние намного дешевле, более проще в укладке и долговечнее.

Вообще для создания подобных систем используют различные трубы – если говорить о комбинированной канализации, то герметичные трубы, предназначенные для работы под давлением, применяются исключительно после КНС. Сбор нечистот в саму канализационную станцию по возможности осуществляется посредством стандартных канализационных ПВХ труб. Исключение составляют только те участки канализации, которые осуществляют подъем сточных вод с подвальных этажей.


Трубы для напорной канализации

Для подъема сточных вод с нижних этажей применяются так называемые мини канализационные станции. Другое их название – сололифт. Их монтируют непосредственно на выходе унитаза – кроме задач транспортировки нечистот, на них также возлагается обязанность перемалывать их, так как дальнейшая их транспортировка осуществляется по трубам малого диаметра. Также к этим мини канализационным станциям системой обычных труб с раструбами подсоединяются и все остальные сантехнические приборы, находящиеся в этом же санузле.

В общем, такая комбинированная система может представлять собой довольно сложную и разветвленную систему трубопроводов, которая предусматривает использование не менее продвинутого оборудования. Например, достаточно часто в подобных системах применяется специальный обратный клапан для напорной канализации, который не позволяет нечистотам возвращаться вниз после выключения насоса.


Монтаж напорной канализации

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
