Соединители проводов: лучшие виды коннекторов + на что смотреть при выборе соединителя

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.

Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Клеммные колодки Wago

В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.

Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.

Заслуживают внимания электрические клеммы производства компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.

Push Wire

Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт. Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.

WAGO push wire

Достаточно лишь зачистить концевую часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.

Разработаны два вида соединителей типа Push Wire: Под одиночный проводник. Под группу проводников. Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.

Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

Универсальный Power cage clamp

Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм. Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.

Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.

Наборный Cage clamp

Это уникальный (запатентованный WAGO) продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5-35 мм2. Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.

Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место.

Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.

Cage clamp S

Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.

Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.

Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.

Соединительным клеммам для проводов из серии Gage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников. Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.

Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ничем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Основные типы Ваго

В соединении проводов клеммами Wago основную роль играет внутренний пружинный фиксатор.

Одноразовые ваги для соединения проводов Push Wire имеют клиновидный в виде буквы «V» пружинный фиксатор. Используются они для соединения медных и алюминиевых проводников с цельными жилами. В настоящее время такие зажимы применяются достаточно редко, постепенно уступая место более совершенным и удобным аналогам.

Многоразовые зажимы Cage Clamp отличаются от других характерным пружинным фиксатором в виде буквы «р». Подходят для соединения проводников как цельных, так и многопроволочных, содержащих большое количество мелких и тонких жил.

Ваги Fit-Clamp – последняя разработка производителей данных видов зажимов. От других моделей они отличаются наличием специального врезного контакта, позволяющего не удалять изоляцию со вставляемых в него проводников.

Серии ваговских соединителей

Среди соединителей проводов ваго наиболее распространены и популярны на сегодняшний день модели серий 733, 222.

Зажимы 733 представляют собой мультиштекерную систему, состоящую из вилки с фиксаторами для проводов типа Cage Clamp и розетки с впаянными контактами. Модели имеют защиту от неправильного подключения, кодовые штифты для маркировки различных проводников.

Чаще всего применяются такие зажимы ваго для соединения встык многожильных проводов.

Многоразовые модели 222 представляют собой зажимы с пружинными фиксаторами типа Cage Clamp. Предназначены для соединения медных и алюминиевых цельных и многопроволочных проводников сечением от 0,08 до 4 мм.кв.

Серия включает в себя модели, предназначенные для соединения 2,3,4,5 проводников.

У электриков и домашних мастеров большим спросом пользуются также модели таких серий как 221, 223,773.

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

  • для тока в 6 А используется ПВС с сечением 0,75 мм.;
  • для 10 Ампер – сечение составляет 1 мм.;
  • для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Меры безопасности при пользовании тройником

Несоблюдения простых правил использования распределителей электроэнергии может привести к печальным последствиям. Самое страшное, что может произойти, это человек получит удар током или возникнет пожар. Чтобы этого избежать, достаточно придерживаться несложных мер защищенности.

В развитых странах разработаны нормы защиты тройников от воздействия внешних факторов. Они указываются специальными отметками IP.

Первая аббревиатура указывает уровень защиты от попадания пыли вглубь разветвителя, а под второй зашифрован показатель прикрытия от влаги. Показатели находятся в диапазоне от 0 до 6, где 0 минимальное значение, а 6 – максимальное. Например, в помещениях с повышенной влажностью нужно устанавливать распределители с показателями защиты не меньше IP44.

Как уже указывалось выше, при выборе тройника, необходимо учитывать суммарную степень нагрузки. Чем больше электроприборов разом подключено к тройнику, тем сильнее греется электропроводка. Это может так же привести к пожару. Из-за такого момента лучше применять распределитель электроэнергии с тремя гнездами, не больше.

Таким образом, можно сделать следующие выводы: если возникла потребность использовать электроразветвитель, то нужно изучить все воздействующие факторы. Выбирать тройники лучше хорошего качества с прочным корпусом в соответствии с видом проводки и стационарных розеток.

При проектировании дома или капитальном ремонте квартиры заранее составляется схема расположения розеток. Но бывают случаи, когда их количества не хватает в определенной части дома. Тогда нужно использовать специальные разветвители розеток. К ним относятся тройник розетка, двойник, удлинители, сетевые фильтры. Устройство имеет разные способы исполнения и различный функционал, от которого зависит работа.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

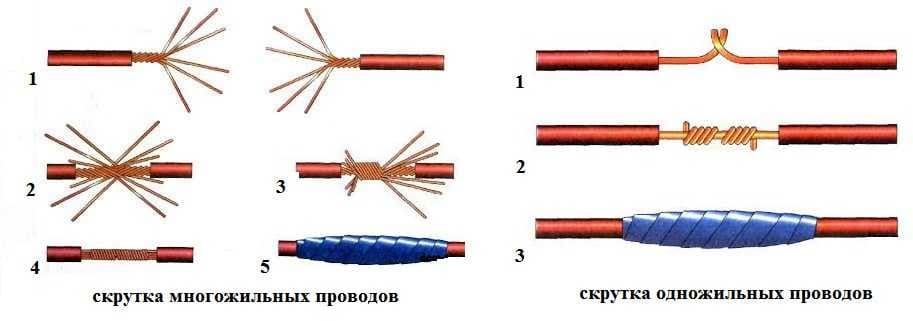

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Подключение периферийного устройства

Продвинутым пользователям ПК нужно знать, как правильно сделать распиновку разъёма РЖ-45 для USB. Такое строение сети особенно актуально в тех отраслях, где нужно подключить дорогостоящие серверные системы, а также оргтехнику и кассовые аппараты. Для таких манипуляций лучше подготовить обычный паяльник, но если его нет в наличии, тогда можно обойтись и скрутками.

Когда кабель полностью обжат, мастер должен зачистить обрезанный конец минимум на 5 см. Далее аккуратно разбирается любая USB вилка, чтобы в итоге получился свободный доступ к разъёмам. Стоит отметить, что чёрный и красный кабели следует зачистить до медного основания, а уже после этого скрутить их между собой. Если витая пара RJ-45 и USB готова, тогда нужно последовательно выполнить следующие действия:

  1. Припаять жилу бело-зелёного цвета из третьего коннектора к красно-чёрной скрутке.
  2. Зелёный кабель от USB устройства аккуратно присоединяется к синему проводку из четвёртого разъёма.
  3. Остаётся только скрутить бело-синюю жилу из пятого коннектора с белым кабелем.

Сами мастера утверждают, что использование витой пары с разъёмом RJ-45 не является сложным даже для новичка. Не стоит волноваться из-за того, что обжимка может быть не столь качественной, как в магазине. Канал связи не будет потерян, и никакое короткое замыкание не произойдёт. Используя непрофессиональные инструменты можно только создать на линии небольшие помехи, которые не будут заметны на кабеле длиной до 5 метров. Если мастер не уверен в качестве своей работы, тогда лучше всё переделать, чтобы сеть не подвела в самый ответственный момент.

Использование ОВ

Они довольно часто используют, что бы сделать монтаж электрической проводки. Это устройства с простой конструкцией и несложным принципом работы.

Провода укладывают в защёлку, которая при помощи латунного коннектора прокалывает кабель. Благодаря этому можно за короткий срок сделать надёжное и хорошее ответвление в электрической проводке.

Ключевым минусом зажима является то, что он может прокалывать жилы только с сечением не больше шести квадратных миллиметров.

На такое сечение можно подключить даже мощную электрическую плиту, поэтому для домашнего монтажа такие зажимы становятся отличным помощником.

Как соединить провода наушников

Иногда у исправных наушников обламывается кабель возле штекера, но есть штекер от неисправных наушников. Бывают также и другие ситуации, в которых необходимо соединение проводов в наушниках.

Для этого нужно:

  1. обрезать обломанный штекер или неровно оборванный кабель;
  2. зачистить внешнюю изоляцию на 15–20 мм;
  3. определить, какой из внутренних проводов является общим и проверить целостность всех проводников;
  4. обрезать внутренние проводки по принципу: один не трогать, общий на 5 мм и второй на 10 мм. Это делается для уменьшения толщины соединения. Общих проводников может быть два — на каждый наушник свой. В этом случае они скручиваются вместе. Иногда в качестве общего проводника используется экран;
  5. зачистить концы проводов. Если в качестве изоляции используется лак, то он сгорит в процессе лужения;
  6. залудить концы на длину 5 мм;
  7. на провод надеть кусочек термоусадочной трубки длиной на 30 мм больше, чем ожидаемая длина соединения;
  8. на длинные концы надеть кусочки более тонкой термоусадочной трубки длиной 10 мм, на средний (общий) не одевать;
  9. скрутить проводки (длинные с короткими, а средний со средним);
  10. пропаять скрутки;
  11. отогнуть пропаянные скрутки наружу, к незащищенным краям, надвинуть на них кусочки тонкой термоусадочной трубки и прогреть её феном или зажигалкой;
  12. надвинуть на место соединения термоусадочную трубку большего диаметра и прогреть.

Если всё было сделано аккуратно, а цвет трубки подобрать по цвету кабеля, то соединение незаметно и наушники будут работать не хуже новых.

Классификации и требования ГОСТ

Классификация электрических соединителей приводится в ГОСТ 10434-82, согласно которому они делятся на классы (1, 2, 3) и группы (А, Б). Помимо этого, в соответствии с действующими стандартами они различаются по типу образующегося контакта и способу фиксации жил.

Требованиями ГОСТ оговариваются условия применения различных образцов соединительных изделий и также их технические характеристики, обеспечивающие требуемое качество коммутации. Прежде чем разобраться со всеми этим вопросами, желательно ознакомиться с существующими способами соединения проводников, рекомендуемых ПУЭ.

Преимущества и недостатки соединения проводов клеммами

Рассмотрим положительные качества использования клемм. Это следующие плюсы:

  • безопасность соединения;
  • исключается возникновение искры;
  • долговечность и надежность в процессе работы;
  • высокая степень жесткости;
  • простота во время установки.

Можно использовать клеммы самостоятельно. Во время установки используется обычная отвертка

Во время монтажа важно знать, как соединить провода в распределительной коробке

Выбор метода соединения зависит от материала изготовления жил, их сечения, количества проводов и условий проведения монтажа.

Внутреннее устройство клеммы с рычажками.

Болтовое соединение

Болты для соединения проводов раньше применялись часто, сейчас этот метод больше присущ цепям с повышенным напряжением. Контакт получается надёжным, но подсоединённый таким способом электрический узел выходит уж слишком громоздким. До недавних пор в квартирах устанавливались большие распределительные коробки, в них хоть как-то, но можно было расположить такое соединение. Современные коробки миниатюрнее и не рассчитаны под коммутацию проводов подобным методом.

Но знать о нём непременно нужно, потому что это – один из способов решить вечную проблему соединения проводников, выполненных из различных металлов. Болтовой контакт идеально подходит для коммутации абсолютно несовместимых жил – тонких и толстых, алюминиевых и медных, одножильных и многожильных.

Жилы проводов необходимо зачистить и кончики скрутить в виде колечек. На болт надевается стальная шайба, далее накидываются колечки соединяемых проводов (это в том случае, когда они из однородного металла), потом следует ещё одна стальная шайба и всё закручивается гайкой. В случае если выполняется подключение алюминиевого и медного проводов, между ними необходимо расположить ещё одну дополнительную шайбу.

Плюсы такого соединения заключаются в его простоте. При необходимости болтовую конструкцию всегда можно раскрутить. Если надо, то можно добавить ещё жилы проводов (насколько позволит длина болта).

Самое главное в таком виде соединения – не допустить прямого контакта меди и алюминия, не забывать прокладывать между ними дополнительную шайбу. И тогда такой коммутационный узел прослужит долго и надёжно.

Классификации и требования ГОСТ

Соединителями проводов называют любые устройства, которые служат для замыкания/размыкания электрической цепи. Это могут быть электроустановочные изделия – розетки, выключатели, а также металлические шины и пластины, наконечники, клеммы и клеммники – колодки с несколькими гнездами.

Мы остановимся на соединителях в более узком понимании – на элементах, создающих разборные и неразборные соединения и обеспечивающих их надежность и функциональность – то есть на всевозможных видах клемм, клеммников и гильз.

Простейший пример наконечника для многожильного провода. Клемма представляет собой металлическую гильзу-трубку, зафиксированную на конце проводника с помощью обжимных клещей

Клеммами называют как металлические элементы для оформления окончаний одно- и многожильных проводов, так и небольшие пластины внутри соединительных устройств – розеток, клеммных колодок, патч-панелей.

Клеммы отличаются по материалу изготовления, форме и размерам, но схожи по назначению – обеспечивают механически прочную коммутацию двух и более проводов, без электрических потерь и сложностей в монтаже

Классификация электросоединителей представлена в ГОСТ 10434-82, где дается информация по делению на классы (1, 2, 3) и на группы (А, Б). Также контактные соединения, согласно стандартам, делятся на разъемные и неразъемные, требующие стабилизации или работающие без нее.

Некоторые рекомендации могут быть полезны не только профессионалам, но и домашним мастерам, самостоятельно оборудующим электропроводку.

Например, там говорится о наиболее предпочтительных способах соединения алюминиевых пластин – пайкой или сваркой и алюминиевых наконечников – опрессовкой или сваркой.

Выводы и полезное видео по теме:

Сравнительный анализ различных способов коммутации:

Как видите, обустраивая электроразводку, можно вполне обойтись без пайки и сварочных работ.

На рынке достаточно современных устройств, чтобы обеспечить коммутацию проводников по безопасным и эффективным технологиям. Выбор же способа зависит от личных предпочтений и материальных возможностей.

Подбираете безопасный способ соединения электропроводов без пайки, но у вас остались вопросы, которые мы не затронули в нашей статье? Не стесняйтесь задать свои вопросы нашим экспертам в блоке комментариев.

Если у вас богатый опыт выполнения электромонтажных работ, в частности, соединения проводников без использования паяльных и сварочных инструментов, пожалуйста, оставляйте полезные рекомендации новичкам и дополнения к нашему материалу ниже под статьей.

Выводы и полезное видео по теме

Инструктаж по применению различных видов соединителей:

Подробно о гильзах и обжимных клещах:

Чем хороши самозажимные клеммники:

Правильный выбор клемм и соединителей обеспечивает безопасность, без которой любая электросеть существовать не может. При наличии инструмента можно выполнить соединение проводов самостоятельно, используя подходящих тип коннектора.

Особенно простыми в монтаже являются соединители ВАГО, правда, при соблюдении инструкции по коммутации.
