Схемы подключения радиаторов отопления: обзор самых лучших способов

Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

  • муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
  • сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

  • кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
  • специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

  • набор специальных ключей;
  • уплотнители для резьбовых соединений;
  • пакля и резьбовая паста;
  • нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

  1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
  2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
  3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ. Поделитесь полезной статьей:

Поделитесь полезной статьей:

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Схема подключения радиаторов Паук

Образно представим котел из которого мы берем трубопровод, и выводим его где то в центр дома. Обычно такая система называется паук. Опускаем стояки и собираем, направляем это все в обратку. Подсоединяем к трубам радиаторы. Теплоноситель поднимается вверх по своим естественным физическим законам. То есть горячий теплоноситель идет вверх, а на второй трубе посередине он уходит и падает вниз. Проходит через радиатор, охлаждается и попадает в обратку.

Обратите внимание, нижние трубы идут под уклоном. Это единственная проблема, то что нужно делать уклоны. Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями

Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать

Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями. Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать.

Эта система очень громоздкая. Её необходимо практически выводить на крышу и на чердак. Поэтому не каждому дано ее осилить.

Способы, по которым можно подключить радиаторы

Существует несколько способов подключения радиаторов в систему отопления.

Нижний: узлы подключения

Сложно замаскировать отходящие от боков радиатора трубки. Чтобы не испортить дизайн помещения сантехническими коммуникациями применяются нижнее подключение, которое аккуратно подводится снизу к двум точкам на одной из сторон изделия.

Преимущества:

  • Лёгкость маскировки. Две трубки снизу можно просто прикрыть панелью.
  • При этом типе подключения устройство легко отключить от системы, не сливая теплоноситель из остальных батарей.
  • Панель радиатора нагревается быстро, а вода проходит по нему быстрее, чем при стандартном боковом подключении.
  • Возможность применять как одно-, так и двухтрубную схему, а также вертикальную и горизонтальную ориентацию.

Недостатки:

При малом расстоянии от пола до обогревателя появляются трудности в монтаже, особенно в том случае, если возникает необходимость добавить в схему терморегулятор.

Важно! Эффективность использования нижнего типа подключения увеличивается при монтаже с его помощью вертикальных радиаторов — узких, но высоких (около 1,5—2-х метров) изделий, которые создают тепловую волну для ликвидации очагов проникновения холодного воздуха. Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения. Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения.

Схема: От подающей трубки отходят два контура, через которые теплоноситель будет попадать в радиатор и выходить из него, и подключаются к обогревателю с помощью клапанов нижнего подключения.

Боковой, особенности прогрева последних секций

Это распространённый в коммунальных квартирах тип подключения, так как применяется он при вертикальной ориентации контура труб. Обе трубы (подающая и отводящая) — располагаются сбоку от радиатора.

При этом подающая трубка может быть с одного края, а отводящая — с другого, или же они, по выбору мастера, устанавливаются обе с одного края.

Преимущества:

  • Простой способ монтажа.
  • Быстрый нагрев радиатора.
  • Эффективное использование с вертикальной ориентацией отопительной системы.

Недостатки:

  • Невозможность использования с длинными батареями: последние секции остаются непрогретыми.
  • Трудность в маскировке.

Схема бокового подключения: подводящий контур отопительной системы, идущий от котла или расширительного бачка, заводится в обогреватель сбоку.

Выводящий — либо с одной стороны (при двухтрубной вертикальной ориентации) либо с противоположной (при однотрубной).

Подключение:

  1. Нельзя нарушать подающий и отводящий контуры: первый всегда выше второго.
  2. На трубы устанавливаются запорные клапаны, кран Маевского и термостат.

Диагональный

Схема считается лучшей из возможных, так как теплоносителем захватывается вся площадь обогревателя. Суть проста: труба, по которой поступает горячая вода, монтируется у верхнего бока изделия, а собирающая труба для удаления остывшей воды — у нижнего. Получается, что жидкость описывает в обогревателе оптимальный для эффективной работы системы маршрут.

Преимущества:

  • Особая эффективность при монтаже на длинные радиаторы (от 10 секций), поскольку здесь такое подключение показывает лучшие результаты по скорости циркуляции воды и мощности теплоотдачи.
  • Значительный уровень охвата площади обогревателя теплоносителем: жидкость распределяется по устройству равномерно, быстро заполняя секции, что обеспечивает ровную волну тепла.

Недостатки:

  • Сложная геометрия разводки труб, затрудняющая монтаж подключения.
  • Трудности при маскировании.
  • Большой объем необходимого сантехнического материала.

Схема диагонального подключения: Подающий контур монтируется сверху, отводящий ― снизу с противоположного края; теплоноситель проходит маршрут сверху вниз.

Подключение:

  1. Необходимо применение запорных кранов, поскольку при сложном разветвлении опасны протечки и прорывы.
  2. Трубы проводятся параллельно плоскости друг друга.

Внимание! При данном способе подключения достигается высокая скорость циркуляции воды, поэтому установка насоса способна вызвать неэффективную отдачу тепла: теплоноситель будет выходить из радиаторов ещё горячий

Где ставить радиаторы

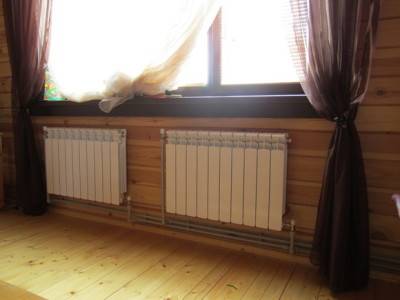

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Правильное подключение батарей отопления: схема и способы

Правильное подключение батарей отопления подразумевает устройство не только эффективной, но и экономной системы отопления, что удается сделать далеко не всегда.

Поэтому для того, чтобы разобраться с тем, как должен функционировать нормальный обогрев в помещении, следует, в первую очередь, рассмотреть то, какая схема подключения батарей отопления является наиболее распространенной и производительной. Это поможет подключить всю систему максимально правильно и даст ей возможность работать на протяжении долгого срока (детальнее: “Как подключить радиатор отопления – способы и варианты”).

Типы отопительных систем

Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.

Отопление одноконтурного типа

Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке. Такие способы подключения батарей отопления являются самыми простыми, поскольку для их реализации не требуется каких-либо серьезных строительных навыков (прочитайте: “Одноконтурная система отопления – возможные схемы реализации”). Основной недостаток такой конструкции – отсутствие возможности контроля над подачей тепла, так как в этой системе не предусмотрены никакие специальные приборы наподобие температурного датчика, выполняющие эту функцию. Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.

Где лучше расположить отопительную батарею

Вне зависимости от того, какой внешний вид имеет та или иная отопительная система, главное ее назначение заключается, в первую очередь, в обогреве помещения. Если выполнить подключение батареи отопления правильно, то этот прибор будет предотвращать проникновение внутрь комнаты холодного воздуха снаружи, что и объясняет необходимость устройства комнатного радиатора в пространстве под подоконником.

Еще до того, как рассматривать то, как лучше подключить батарею отопления, следует определиться с тем, какой будет схема расположения всех нагревательных приборов в комнате (прочитайте: “Какая схема подключения радиаторов отопления оптимальна”)

Очень важно разместить все радиаторы так, чтобы они стояли примерно на равном расстоянии друг от друга, в таком случае получится обеспечить максимально эффективную теплоотдачу

  • от низа подоконника – 100 мм;
  • от пола – 120 мм;
  • от близлежащей стены – 20 мм.

Варианты циркуляции теплоносителя в отопительной системе

Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно. В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам. Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.

Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.

Способы подключения батарей отопления

Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения:

  1. Вариант одностороннего монтажа. Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи:

– подача осуществляется сверху;

– отвод выполняется снизу.

Выполняется такой монтаж следующим образом: подача воды идет сверху, а отвод – снизу, только делается это с разных сторон. Максимальный объем теряемого тепла в таком случае – 2%.

Выбор места и способа установки радиатора

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

  1. Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
  2. Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.
  1. Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
  2. Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

https://youtube.com/watch?v=olrD9qxCAhM

ПОСМОТРЕТЬ ВИДЕО

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

  • Не учтено место для установки регулировочных кранов.
  • Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
  • Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
  • Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

  • Допускается применение труб малого диаметра.
  • Магистраль устанавливают в любом положении, вертикально или горизонтально.
  • Требуется меньший объем теплоносителя.

Особенности монтажа чугунных радиаторов

Существуют специфические особенности конструкции чугунного прибора, которые необходимо учитывать при их монтаже:

  • батарею перед установкой нужно развинтить, потом отрегулировать ниппели и вновь собрать прибор. Для разборки потребуется наличие верстака, пара радиаторных ключей, которые подходят по конфигурации к ниппельным отверстиям. В ушко ключа для отвинчивания нижнего ниппеля необходимо вставить ломик и тем самым увеличить приложенную силу. Что избежать перекоса, оба ниппеля (верхний и нижний) следует развинчивать одновременно, поэтому работу желательно делать вдвоем. Важен следующий момент: по разные стороны чугунного изделия резьба имеет противоположное направление. Потом снимают секцию;
  • аналогичным образом требуется свинтить все секции и потом в обратной последовательности соединить в единый радиатор, исходя из потребности в обогреве конкретного помещения. Собранную батарею, состоящую из определенного количества секций, нужно опрессовать. При обнаружении протечки у прибора следует отрегулировать ниппель, расположенный в проблемном месте;
  • поскольку обычно в собственных домах, как правило, отопление однотрубное, обязателен монтаж байпаса. В схеме также должна присутствовать необходимая запорная арматура и кран Маевского;
  • высота установки радиаторов отопления из чугуна над полом не может превышать 12 сантиметров от уровня чистового напольного покрытия до нижнего края отопительных приборов;
  • для присоединения таких батарей используют сгоны с резьбой.

Правильная установка радиатора своими руками на видео:

Однотрубная схема подключения радиаторов отопления в частном доме

Система отопления с однотрубным подключением батарей прекрасно справляется с обогревом частного дома в несколько этажей. Простота и ценовая доступность делают этот тип системы самым распространённым.

Отличить однотрубное подключение очень просто. Единая магистраль трубопровода, по которому циркулирует теплоноситель, закольцована и замыкается на отопительном котле.

Все радиаторы в помещениях подключены к ней параллельно или последовательно. Теплоноситель идёт через радиальные пути сверху вниз, на вышестоящие этажи тепло проводят подающие трубы. Циркуляция жидкости может быть естественной.

Минусы однотрубного подключения:

  • Последовательное подключение подразумевает, что вход и обратка остаются цепью единой магистрали. А это значит, что от радиатора к радиатору температура теплоносителя будет становиться все ниже. Если сравнить нагрев первого и последнего «звена» отопительной системы, разница станет очевидна. Решением этой проблемы становится увеличение секций по ходу магистрали трубопровода. При этом стоимость может значительно возрасти.
  • Нет возможности отрегулировать теплоотдачу отдельного радиатора.
  • Давление в трубах не должно опускаться, циркуляция должна быть постоянной и равномерной. Любые перепады приведут к теплопотере. При естественном движении теплоносителя в трубопроводе соблюдайте уклон труб, что затруднительно при их низком расположении. Справиться с этой проблемой установка насоса.
  • Невозможно врезать контуры водяного отопления полов.

Плюсы:

Экономично и не требует большого количества материала. Соответственно сокращается масштаб работ при подключении.

  • С простой схемой разводки можно справиться самостоятельно, имея минимальные навыки проведения сантехнических работ. Не требует монтажа дополнительных приборов и сложных узлов.
  • Не требует повышенного внимания. При условии правильного монтажа будет долговечна и надёжно справится со своей задачей.
  • Монтируется как в одноэтажном помещении, так и в несколько этажей.
  • Трубопровод в большинстве случаях расположен низко, что открывает простор для декорирования и маскировки отопления при создании интерьера помещения.

Принципы установки: фото

Часто встречается расположение магистрали вдоль стен комнаты, параллельно, или под небольшим уклоном к плоскости пола. Различия возникают только в схемах врезки трубы в радиатор.

Фото 1. Так выглядит схема однотрубного подключения с естественной циркуляцией теплоносителя с уклоном магистрали.

Самый простой способ подключения открытого типа с установкой расширительного бака в высшей точке разводки. Радиаторы врезаны последовательно, трубопровод находится внизу, вход и выход расположены на противоположных частях. Предпочтительна установка насоса.

При естественной циркуляции теплоносителя необходим не допускающий застоя «разгонный коллектор» и дальнейшее соблюдение уклона магистрали. Для предотвращения появления воздушных пробок устанавливаются краны Маевского или воздухоотводчики.

Фото 2. Стандартный кран Маевского, используемый для предотвращения возникновения воздушных пробок.

Усовершенствованное подключение однотрубной системы получило название «ленинградка». Этот способ позволяет отапливать многоквартирные дома, оставаясь простым в монтаже и экономичным в плане расхода материала. Отличие «ленинградки» заключается в байпасе — трубной перемычке между входом и выходом каждого радиатора. Его наличие позволяет равномерно регулировать температуру теплоносителя относительно удалённости от котла.

Фото 3. Однотрубная система подключения «ленинградка» с диагональным подключением радиаторов.
