Технологии бурения водоносных скважин: сравнительный обзор 6-ти основных способов

Типы грунтов и водозаборных скважин

Бурение скважин под воду своими руками возможно только при условии тщательного анализа грунта. От особенностей грунта напрямую зависят возможности будущей скважины и особенности ее разработки.

В зависимости от особенностей залегания водоносного слоя выделяют следующие способы бурения скважин на воду:

  • Абиссинский колодец;
  • Фильтровая скважина;
  • Артезианская скважина.

Первый тип, абиссинский колодец (другое название – скважина-игла), подходит для большинства ситуаций. Такой тип разработки используется в том случае, где водоносный слой расположен недалеко от поверхности и земли и пролегает в песочном грунте. Технология бурения скважин на воду своими руками в данном случае уникальна, и для других видов скважин она не подходит. Для бурения достаточно будет одного дня – вот только добыть много воды такой скважиной не выйдет, поэтому для обеспечения потребностей одного дома потребуется минимум две скважины.

Следующий вид, заслуживающий внимания – фильтровые скважины (другое название – скважины «на песок»). Максимальная глубина залегания воды для таких скважин составляет 35 метров, что является сравнительно небольшим значением. Чаще всего фильтровые скважины обустраиваются на песчаных грунтах – бурение скважин для воды вручную требует минимальных усилий.

Ручное бурение на воду в данном случае занимает около двух-трех дней. Чтобы постоянно иметь доступ к воде, нужно грамотно и регулярно обслуживать скважину – частицы ила и песка могут полностью закупорить ее. В зависимости от качества обслуживания фильтровая скважина может прослужить от 10 до 20 лет.

Засорение не является проблемой для артезианских скважин. Кроме того, из достоинств также стоит отметить высокий дебит – до 100 м3/ч. Таким количеством воды можно обеспечить небольшой поселок. Надежность подобных выработок очень высока – средний срок службы артезианских скважин составляет около 50 лет.

Впрочем, чтобы добиться такого результата, придется приложить немало усилий в процессе бурения. Глубина артезианской скважины может достигать 120 метров – и для такой работы потребуются серьезные трудовые и финансовые затраты. Профессионалы справляются с такой работой примерно за неделю. Если мы делаем скважину своими руками, то на это может уйти несколько месяцев.

Разбираясь, как бурить скважину под воду своими руками, нужно очень хорошо изучить состав грунта на участке и учитывать особенности каждого типа грунтов:

  • Влажные пески довольно податливы, поэтому их можно бурить любыми способами, и особенных проблем не будет;
  • Водонасыщенные пески, которые можно извлечь из ствола скважины только при помощи желонки;
  • Крупнообломочные породы бурятся желонкой или стаканом (выбор осуществляется в зависимости от заполнителя);
  • Плывун – мелкодисперсный песок с большой концентрацией воды, поэтому выбирать его можно только желонкой;
  • Суглинки, представляющие собой пластичную смесь из песка и глины, лучше всего бурятся при помощи шнека или колонкового стакана;
  • Глинистые грунты, также разрабатываемые шнеком или стаканом.

Впрочем, при желании можно попытаться сэкономить и пойти по более простому пути. Этот вариант предполагает опрос соседей, у которых на участке уже есть скважина. Разумеется, в таком случае о большой точности полученной информации речь не идет, но на небольших расстояниях грунт практически не меняется, поэтому бурить скважину своими руками придется так же, как и у соседей.

Гидробурение

Осуществляется мощной струей воды из специального бурового инструмента. Преимущество технологии в том, что возможно гидробурение скважин в каменистой почве.

Нагрузка струи обеспечивается весом штанги и бурильной оснастки. В установку заливают специальный раствор, который потом направляется в подготовленный приямок.

Последовательность гидробурения своими руками:

  • В первую очередь устанавливается малогабаритная конструкция или МБУ для гидробурения.
  • Начинать работы лучше всего с утра.
  • Если бурение происходит в песчаной почве, то необходим большой запас жидкости.
  • Перед работой глина смешивается в раствор в подготовленном приямке. Замес выполняется посредством строительного миксера. Консистенция должна напоминать кефир.
  • Далее по шлангам подается раствор к работающему буру.
  • Постепенно жидкость шлифует стенки и углубляется в почву. Раствор используется по кругу.

Эта технология содействует дополнительному усилению стенок образующегося источника.

Вариант #4 — ручное бурение (видео)

Часть 1:

Часть 2:

Часть 3:

Часть 4:

Познакомившись с основными видами скважин и способами их сооружения, Вы сможете выбрать наиболее подходящий вариант для устройства водоснабжения своего загородного дома. Теперь, Вы точно знаете, как сделать скважину для воды так, чтобы обеспечить потребн6ость в воде в нужных объемах.  Обычно сооружается скважина под воду своими руками на первый водоносный горизонт, залегающий на небольшой глубине. Артезианские скважины бурятся специальными буровыми машинами, для которых необходимо обеспечить подъезд на участок.

Особенности ниши бизнеса

По статистике, 34% граждан России проживают в пригородах и сельской местности. Конечно, многие из них уже решили проблему водоснабжения на своих участках. Однако если прибавить к оставшимся горожан, владеющих дачами, коттеджами и загородными домами, то общая аудитория потребителей, которым необходимы полив огородов, подача в дом питьевой воды, подключение душа или организация водопоя животных, получится достаточно внушительной. Есть несколько способов удовлетворения таких потребностей:

  • Подключиться к центральному водопроводу. В сельской местности или на дачах инженерных сетей, как правило, нет.
  • Выкопать водоем. По закону, на собственном участке разрешено обустраивать бассейны глубиной до 5 метров. Однако такой пруд придется постоянно чистить, да и вода из него пригодна лишь для полива огородов.
  • Выкопать колодец. В далекой от источников загрязнения местности вода из него может быть чистой и вкусной. Но чаще колодец копают до верховодки, в которую попадают стоки с полей и дорог. К тому же, уровень воды в нем постоянно меняется.
  • Пробурить скважину. Даже шахта средней глубины, достигающая межпластовых водоносных слоев, обеспечит потребности большой семьи в чистой воде.

Поскольку работы бурения скважин на воду проводятся под открытым небом, для него характерна выраженная сезонность: максимальный поток заказов наблюдается с апреля по сентябрь. Некоторые предприниматели стараются бурить шахты осенью, после уборки урожая, другие — летом в сухую погоду. Но в одном они единогласны: заниматься такой деятельностью в марте или апреле нежелательно из-за:

  • таяние снегового покрова вызывает повышение уровня воды в почве;
  • насыщенность грунта водой мешает определить место залегания водоносного слоя;
  • весенняя грязь препятствует свободному передвижению буровой техники.

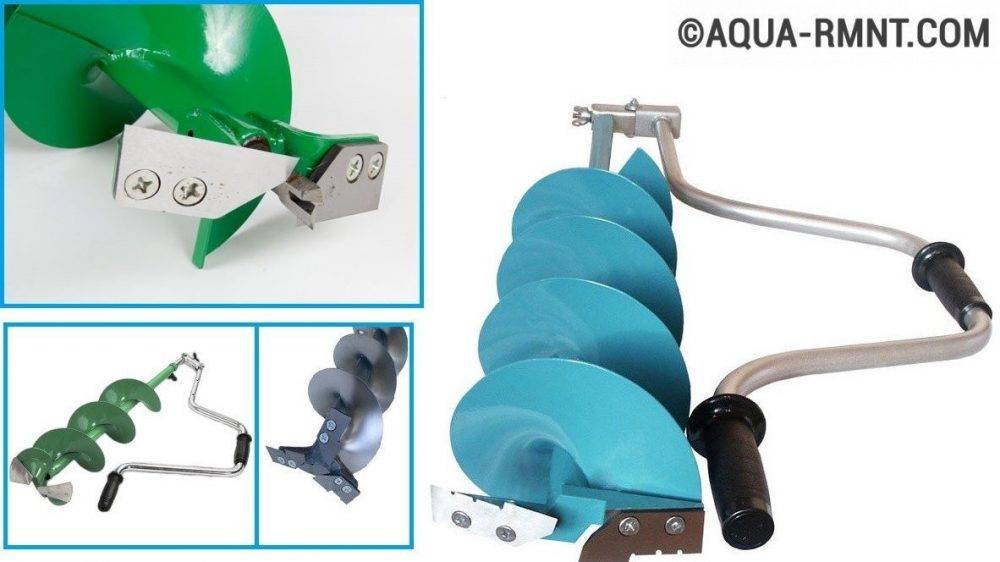

Бурим скважину приспособлением из ледобура

Существует метод бурения, который потребует минимальных финансовых вложений. Это бурение скважин вручную при помощи ледобура. Инструмент используется в качестве бура, а для его наращивания применяются самодельные штанги.

Нож ледоруба будет служить шнеком, а в качестве штанг для наращивания можно брать стальные трубы диаметром до 25 мм. Чтобы процесс шел быстрее к заводным кромкам импровизированного шнека привариваются усиленные резцы

Кроме всего прочего для работы потребуются обсадные трубы, чтобы формировать ствол скважины, лопата и приспособление для вывоза с участка шлама.

Бурение шнеком, сделанным из ледобура, включает в себя следующие операции:

  • Подготовка. Копаем направляющее углубление: яму в два штыка глубиной.
  • Опускаем в получившееся углубление бур и начинаем его ввинчивать в грунт, используя правило закручивания винтов.  Следует помнить, что после каждых трех или четырех оборотов инструмент извлекается на поверхность и очищается.
  • После того, как пройден первый метр в глубину, начинаем формирование ствола.Для этого в скважину опускается обсадная труба, ее диаметр должен быть несколько больше диаметра бура. Лучше всего выбирать легкие детали из пластмассы, оборудованные резьбой для соединения.
  • Когда буровой инструмент начинает опускаться в забой на всю свою высоту, прикрепляем к нему удлиняющую штангу. Сделать это можно двумя способами: прикрутить деталь, если присутствует резьба, или надставить при помощи стального пальца-стержня при ее отсутствии.
  • В ходе работ продолжаем формирование обсадной колонны. Как только на поверхности остается порядка 10-15 см трубы, крепим к ней следующую. Соединение должно быть прочным. Обычно оно выполняется при помощи резьбы или пайки.
  • Периодически проверяем вертикальность ствола. Если бур начинает биться о стенки обсадной колонны, выравниваем сооружение при помощи клиньев из дерева. Они забиваются между грунтом и обсадной трубой.
  • После того, как в скважине появилась вода и было принято решение о прекращении работ, устанавливаем фильтр и аккуратно засыпаем зазор между грунтом и обсадной трубой гравием.

Обсадная колонна может быть смонтирована и после завершения работ по бурению. В этом случае пластиковые трубы вводят в скважину и последовательно соединяют после того, как предыдущая деталь будет опущена вниз. Это не самый рациональный способ, поскольку придется еще раз чистить забой от шлама.

Пластмассовые трубы очень легкие, достаточно прочные и недорогие, поэтому их чаще всего выбирают для обустройства обсадной колонны скважины

Опыт показывает, что бурение скважины своими руками вполне возможно, хоть и достаточно трудозатратно. К делу следует отнестись со всей ответственностью: грамотно подобрать способ бурения, выбрать необходимые материалы, изучить инструкции и после этого приступить к работе. Результатом потраченных усилий станет чистая вода из собственной скважины на участке.

Преимущества роторной технологии

В чем же преимущества именно роторного бурения перед возможными альтернативами? Их несколько.

Во-первых, используя роторное долото, можно создавать скважины большого диаметра, которые в полном объеме смогут удовлетворить потребности в воде сразу нескольких домохозяйств.

Не секрет, что бурение – процесс недешевый: для него требуется специализированное оборудование, а контролировать и управлять процессом должны опытные бурильщики. В конце концов, деятельность, связанная с бурением скважин, является лицензируемой. Отсюда и его высокая цена.

Благодаря своей форме и конструкции долото при роторном бурении может формировать скважины гораздо большего диаметра, чем шнековые буры и колонковая труба

Объединение сразу нескольких домохозяйств для финансирования одной общей скважины для смежных участков – экономически выгодное предприятие. Но для этого требуется наличие значительного дебета. В большинстве случаев водоносные горизонты четвертичных отложений (песков) не могут их обеспечить.

Естественно, для коллективной эксплуатации водозаборную выработку лучше поставить на известняк. Извлекаемые из него подземные воды характеризуются бóльшей водообильностью и чистотой. На дебит скважин на известняк не оказывает малейшего влияния объем выпавших осадков. Чего нельзя сказать о скважинах на песок.

Во-вторых, убеждают относительно небольшие энергетические затраты. Рабочим элементом при роторном бурении является долото. Но в отличии от шнекового и колонкового бурения, буровой инструмент не взаимодействует со стенками пробуренной скважины

То есть, напрямую с грунтом контактирует только долото, высота которого ничтожно мала по отношению к высоте всей буровой колонны. Как следствие, данный метод формирования скважин является самым быстрым – до 1000 погонных метров в месяц!

В-третьих, коллективных заказчиков привлекает глубина бурения. Только роторным способом можно пробурить скважину, заглубленную в коренные метаморфические и магматические породы, из трещин которых можно качать воду, состав которой более всего подходит для питьевых целей.

Чаще всего из водозаборных выработок глубиной менее 30 м добывают лишь техническую воду. На ее состав влияют расположенные рядом водоемы, захламленные мусором речки, атмосферные осадки, да и просто пролитые на землю технические жидкости. Шнек и колонковая труба поможет получить только такой водозабор.

Весь комплект бурильного оборудования легко монтируется на единой автомобильной платформе средней грузоподъемности. Это делает процесс роторного бурения намного более технологичным, а значит, и более дешевым

К тому же, роторное бурение позволяет пройти выработку на полную глубину без перехода на другой способ бурения. При разработке скважины шнеком, к примеру, в случае необходимости пробурить валун переходят прибегают к ударно канатной методике.

Для этого из ствола извлекают шнековый снаряд и бросают долото на забой, пока не разобьют валун. Затем забой расчищают желонкой. Ею же пользуются, если нужно поднять на поверхность водонасыщенный песок, который в колонковой трубе банально не удерживается.

Практика показывает, что скважины, пробуренные роторным способом, имеют более длительный срок эксплуатации. Технологически это объясняется тем, что после установки обсадной колонны, формирующей стенки скважины, затрубное пространство дополнительно укрепляют.

Роторное бурение скважин: плюсы и минусы

Вращательный способ проходки выработок бывает не только роторным, эта технология может сочетаться с ударным воздействием, с продувкой сжатым воздухом, удалением грунтового бурового шлама через шнек.

Преимущества проходки скважин с применением ротора:

  1. Скорость выше, чем при ударном разрушении. Способ обратной промывки выработки водой в рыхлых породах ускоряет проходку в 1,5-2 раза по сравнению с бурением с прямой подачей раствора в скважину.
  2. Универсальность — сменные долота способны разрушать мягкие грунты и твердые горные породы. Роторная проходка скважины позволяет достичь водоносного пласта на любой глубине.
  3. Возможность бурения водозаборных выработок Ø1200-1500 мм. Для этого применяется обратная промывка ствола.
  4. Габариты и металлоемкость станка невелики по сравнению с ударно-канатными буровыми машинами.
  5. Мобильность — оборудование размещается на передвижной платформе.

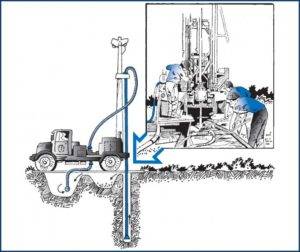

Роторное бурение скважины на воду.

Роторный метод для водозаборных скважин является предпочтительным, поскольку он объединяет достоинства всех вращательных способов бурения.

Недостатки этого способа заключаются в том, что применение глинистого раствора снижает дебит скважины, требует мероприятий по восстановлению водоотдачи.

Стоимость работ выше, чем при других способах бурения, вследствие необходимости подвоза чистой воды, глины и реагентов для приготовления раствора. Проблемы обостряются зимой, когда требуется защита от низких температур.

Определение роторного бурения

Для начала разберем, что вообще из себя представляет роторное бурение скважин и каковы его альтернативы? Одним из самых привычных способов устройства водозаборной выработки пока признают шнековое бурение.

Однако шнековая технология не позволяет пройти скальные коренные породы. Применяемый в шнековом бурении винтовой бур не способен разрушить известняк. А ведь нередко бывает, что нужно забуриться именно в него, т.к. вышележащие слои не отличаются стабильным и достаточным для эксплуатации дебитом.

Колонковая и шнековая буровая технология не предоставляет возможность пройти скальные горные породы. В случае устройства скважины на известняк эффективней и экономичней использовать роторный метод бурения

Потому роторная технология, используемая ранее только в горнодобывающей отрасли, и стала внедряться в сферу устройства частных водозаборных сооружений. Ее рабочим элементом является находящееся в забойной части скважины долото. С помощью долота разрушаются связные и несвязные грунты, дробятся скальные коренные породы.

Выемка же разрушенной горной породы осуществляется с помощью жидкости, которая подается к забою через рабочую колонну или же затрубное пространство. Это 2 разных способа бурения, каждый из которых будет подробно рассмотрен далее.

Диаметр долота превышает диаметр рабочей колонны, что позволяет:

  • сократить энергозатраты на весь процесс бурения (мощность здесь расходуются непосредственно только на проворачивание с усилием долота в забое, а потери на трение рабочей колонны о стенки скважины сводятся к минимуму);
  • предохранить большую часть элементов рабочей колонны от повреждений, а также стенок пробуренной скважины от разрушения;
  • создавать внушительные по диаметру скважины (к примеру, до 70 см) при крайне внушительных глубинах.

Таким способом можно формировать водоносные скважины, глубиной в 300 и более метров, т.е. бурить водозаборные выработки для снабжения водой дачных массивов и поселков.

Итак, определение: бурение по роторному принципу – это такой способ разработки скважины, при котором усилие на долото в забое передается от роторного вращателя через рабочую колонну. Ее собирают из штанг – узких стальных труб, которые присоединяются последовательно друг к другу по мене углубления в землю.

А вот в расчистке ствола выработки и забоя от шлама применяется поданная под напором вода. Благодаря такому решению постоянно разбирать и собирать буровую колонну для извлечения керна как в колонковом бурении не нужно.

Нагнетаемая в выработку жидкость сразу решает две важные задачи: освобождает путь буровому снаряду для производства дальнейших работ и производит промывку скважины, необходимую для подготовки водозабора к эксплуатации.

О методе

Этот способ подходит для разного типа грунта:

  • Песчаного;
  • Супесчаного;
  • Суглинистого;
  • Глинистого.

Для каменистого грунта этот метод не пригоден, так как его принцип заключается в размягчении породы водой, нагнетаемой в зону бурения с помощью помпы, что значительно облегчает процесс. Отработанная вода поступает в приямок рядом с установкой, а оттуда по шлангам возвращается в скважину. Таким образом, водоворот имеет замкнутую систему и много жидкости не потребуется.

Гидробурение скважин осуществляется малогабаритной буровой установкой (МБУ), которая представляет собой разборную мобильную конструкцию компактных размеров и небольшого веса. Она состоит из станины, которая оснащена:

  • Реверсивным двигателем с редуктором (2,2 кВт), создающим крутящий момент и передающим его буровому инструменту.
  • Буровыми штангами и бурами.
  • Ручной лебедки, поднимающей и опускающей оснастку при наращивании рабочей колонны штангами.
  • Мотопомпой (не входит в комплектацию).
  • Вертлюгом – одним из элементов контура, имеющим скользящий тип крепления.
  • Шлангами для подачи воды.
  • Лепестковым или разведочным буром в форме конуса, служащим для проходки уплотненных грунтов и центрирования оснастки.
  • Блоком управления с частотным преобразователем.

Наличие штанг и буров разного диаметра позволяет бурить скважины разной глубины и диаметра. Максимальная глубина, которую можно пройти с помощью МБУ, составляет 50 метров.

Технология гидробурения скважин на воду состоит из нескольких этапов. На участке монтируют каркас, на него крепят двигатель, вертлюг и лебедку. Затем собирают первое колено штанги с головкой в нижнем торце, подтягивают его лебедкой к вертлюгу и закрепляют в этом узле. Элементы бурильной штанги крепятся на конический или трапецеидальный замок. Бурильный наконечник – лепестки или долото.

Теперь нужно подготовить бурильную жидкость. Рядом с установкой делают приямок для воды или бурильной жидкости в виде густой взвеси, для чего в воду добавляют глину. Такой раствор плохо впитывается грунтом.

Сюда же опускается заборный шланг мотопомпы, а напорный шланг соединяется с вертлюгом. Таким образом, обеспечивается постоянное поступление в шахту воды, которая охлаждает бурильную головку, шлифует стенки скважины и размягчает породу в зоне бурения. Иногда в раствор добавляется абразив (например, кварцевый песок) для большей эффективности.

Крутящий момент буровой штанге передается двигателем, ниже которого расположен вертлюг. На него подается буровая жидкость и заливается в штангу. Разрыхленная порода вымывается на поверхность. Отработанная вода используется многократно, поскольку опять стекает в приямок. Техническая жидкость также предотвратит водяной выброс из напорного горизонта, так как в скважине создастся обратное давление.

По мере прохождения скважины, выставляются дополнительные штанги до тех пор, пока не вскроется водоносный горизонт. После окончания бурения в скважину вставляют фильтр с обсадными трубами, которые соединяются резьбой и наращиваются до вхождения фильтра в водоносный пласт. Затем опускают трос с погружным насосом со шлангом и электроприводом. Вода прокачивается до прозрачности. Посредством адаптера стыкуется источник с водопроводом.

Специфика колонкового бурения

Колонковый метод является вращательным. Рабочий инструмент оснащен коронкой (твердосплавной или алмазной). Применяется этот способ редко. Он может быть задействован для подготовки к роторному или шнековому бурению. Иногда его применяют совместно с канатно-ударным методом.

Колонковое бурение — механический вращательный метод, при осуществлении которого глинистый или плотный песчаный грунт извлекается в виде керна цилиндрической формы.

Используемое оборудование и инструменты

Тут скважины бурятся при помощи специального оборудования: 3иФ 650, 3иФ 1200. Установку можно изготовить самостоятельно. Для этого необходимы такие инструменты:

  • колонковая труба и штанги для ее наращивания;
  • буровые коронки;
  • труба для устранения шлама;
  • муфты, переходники между фрагментами труб, промывочный сальник.

Технология колонкового бурения

Во время прохождения бура порода полностью сохраняется внутри трубы. Этот тип бурения предусматривает такие этапы работ:

  1. Соединение колонковой трубы со штангами для наращивания бурильной коронки.
  2. Закрепление рабочего инструмента в станке.
  3. Постепенное ввинчивание коронки в грунт.
  4. Очищение трубы от содержимого через каждые полметра.

Все действия проводятся до тех пор, пока не будет вскрыт водоносный слой. После этого следует углубиться еще на 50 см. Шлам удаляется промывкой с использованием большого объема воды или при помощи продувания.

Веские достоинства и недостатки

Если целью устройства скважины не является водоносный слой в песчаных отложениях, бурение до достижения скальных пород может проводиться с промывкой.

Данная технология изготовления скважины имеет такие преимущества:

  • высокая скорость проведения работ;
  • возможность применения на твердых породах;
  • изготовление скважин глубиной до 100 м;
  • компактность, что позволяет использовать установку в труднодоступных районах;
  • мобильность.

Недостатки метода таковы: быстрый выход из строя рабочей поверхности, небольшой диаметр шахты (нельзя использовать погружные насосы высокой мощности). Такой способ изготовления глубинного колодца считается самым быстрым.

Многозабойный способ

Такой способ заключается в проведении двух стволов из главного забойного стакана, при этом главный ствол используется не единожды.

В таком случае растет рабочая площадь и поверхность фильтрации, но сокращаются объемы бурильной работы в поверхностном пласте.

В зависимости от вспомогательных стволов возможны следующие виды многозабойной конструкции:

  • Радиальная – горизонтальный главный ствол и радиальные – вспомогательные.
  • Разветвленная – состоит из наклонных двух стволов и наклонного главного.
  • Горизонтально разветвленная – похожа на предыдущий тип, но угол вспомогательных стволов составляет девяносто градусов.

Выбор типа многозабойной конструкции определяется формой конструкции вспомогательных стволов и их размещением в пространстве.

Какой вид источника выбрать?

Как правило, скважины бурят на три основных водоносных горизонта, отличающихся качеством воды, глубиной залегания и мощностью источника.

  1. Первый горизонт – верховодка. Располагается на небольших глубинах до 10 метров. По своему качеству вода годится только для технических нужд из-за недостаточной очистки. Степень загрязнения зависит от сезона, находящихся поблизости сельхозугодий и промышленных предприятий. Мощность пласта небольшая. Максимальный дебет не превышает 0,5 м3/ч. Годится для бурения абиссинской скважины или устройства колодца. Проходку ствола можно осуществить своими руками посредством несложных инструментов и оснастки.
  2. Второй водоносный пласт – песчаный. Глубина залегания от 10 до 50 м. Качество воды приемлемое, на глубоких горизонтах пригодна для питьевых нужд. Водоотдача такого источника стабильна и составляет от 1 до 2 м3/ч. Вскрывают месторождение механизированным способом бурения. Диаметр скважин на песок составляет от 5 до 10 см.
  3. Третий горизонт – артезианский. Располагается водоносный слой на известняках, залегающих на глубинах от 50 метров. Вода характеризуется высокой степенью очистки и представляет собой стратегический ресурс. Для вскрытия пласта и добычи воды требуется разрешение. Потенциал водоотдачи высокий – от 3 до 5 м3/ч. Объем воды стабильный. Бурение скважины осуществляется с применением специальной техники. Традиционно используют ударно канатный способ. Диаметр ствола такого водозабора в среднем составляет 12…14 см.

Технология бурения скважин на известняк

В пределах Московской области водоносные известняки залегают крайне неравномерно, от 20 м на юге, до 200 м на севере, однако наиболее распространено распространение артезианского горизонта на глубине свыше 100 м.

Благодаря большой глубине залегания артезианских вод и, соответственно, высокому пластовому давлению водяная скважина на известняк может быть напорной, иногда самоизливающейся.

Преимущества артезианской скважины:

  • возможность бурения в любом месте;
  • стабильное качество воды;
  • долгий срок эксплуатации;
  • высокая производительность.

Недостатки артезианской скважины:

  • технологическая сложность бурения;
  • высокая стоимость бурения;
  • возможна высокая минерализация воды;
  • юридическим лицам необходима лицензия на пользование недрами.

Благодаря повсеместности распространения водонасыщенных известняков, а так же высокому дебиту артезианских скважин, такая скважина является оптимальным решением для монументальных строений, жилищных кооперативов, а так же промышленных целей.

Бурение артезианских скважин является достаточно сложным процессом, в связи с глубиной и твердостью горных пород. В зависимости от геологических условий в разных районах Московской области в процессе бурения возникают те или иные проблемы.

В Волоколамском районе трудности могут создать отложения гранита, встречающиеся вблизи Сычево и Чередово. Хотя в ряде населенных пунктов водоносные известняки расположены не глубоко, от 30 до 50 метров. Так же не глубоко залегают водоносные известняки вблизи русла Москвы-реки в Воскресенской районе. В Каширском районе первые известняки залегают на глубине порядка 40 м, однако они не обладают достаточной водоотдачей и лишь осложняют дальнейшее бурение до водонасыщенных карбонатных пород, расположенных на глубине 70 – 140 м. К тому же в разрезе встречаются неустойчивые породы, что приводит к увеличению расхода бурового раствора. Необходимо выбирать обсадных трубы большего диаметра для перекрытия этих пород. В Лотошинском, Рузском и Одинцовском районах бурение осложняется попадающимися в породе валунами. В разрезе пород Чеховского района встречаются осыпающиеся породы известняка, требующие надежной металлической обсадки.

Оптимальным решением для бурения артезианских скважин является роторное бурение. Благодаря одновременному воздействию на породоразрушающий инструмент осевой нагрузки и крутящего момента, производительность бурения значительно повышается.

Гидроударное бурение подходит для пород V-XII категории. Гидроударник устанавливается между колонковым набором и бурильными трубами. По средствам бурильных труб на долото подается буровой раствор и вращение. Промывочная жидкость удаляет шлам с забоя, охлаждает долото, а так же является приводом ударной машины. При увеличении расхода бурового раствора возрастает энергия единичного удара, что приводит к увеличению интенсивности разрушения породы.

В относительно мягких породах увеличение скорости осевой нагрузки увеличивает скорость бурения, а в твердых абразивных породах при повышении осевой нагрузки повышается износ породоразрушающего инструмента.

В твердых породах целесообразно применение пневмоударника. Пневмоударное бурение является разновидностью ударно-вращательного, с применением погружного бурильного молотка – пневмоударника, работающего на энергии сжатого воздуха. Поршень-боек пневмоударника наносит поступательно-возвратные движения по хвостовику, являющемуся частью долота, которое вращается вместе с пневмоударником. Очищение забоя от выбуренной породы происходит с помощью продувки скважины. По мере углубления скважины буровой снаряд наращивается.

Схема пневмоударного бурения представлена на рисунке 11.


Рисунок 11. Схема пневмоударного бурения 1 – долото, 2 – пневмоударник, 3 – буровой инструмент, 4 – вращатель с электромотором, 5 – механизм подачи, 6 – шланг подачи сжатого воздуха, 7 – компрессор, 8 – пульт управления.

Наклонный способ

Для выполнения наклонной методики бурения необходимы следующие инструменты и материалы:

Буровой земляной инструмент:

  • Тесак;
  • Балка;
  • Бечевка;
  • Длинный буровой направляющий штырь;
  • Кабель;
  • Обсадные трубы;
  • Металлический трос.

Такой способ чаще всего используется при ремонте коммуникаций, особенно в тех случаях, когда жилое здание уже сооружено, но необходимо провести канализацию или водопровод через фундамент. Чтобы избежать рытья глубоких траншей, используют наклонное бурение. Для начала рассчитывают угол наклона так, чтоб нижняя часть шурфа совпадала с концом закладной трубы.

Земляной бур устанавливают в заранее выбранное место и сразу придают ему желаемый угол наклона с помощью поперечной балки, уложенной на траншею. На бур устанавливают направляющий штырь, позволяющий сохранить заданное перед началом работы направление, и начинают сверление отверстия. Здесь требуется непрерывный контроль процесса, так как при заглублении или отклонении от нужной траектории следует подтесывать стенки шурфа.

Когда шурф готов, в него опускают обсадную трубу, повторяющую диаметр скважины.

В трубу пропускают кабель и металлический трос, затем с помощью троса протаскивают в трубу необходимый кабель или шланг. К тросу привязывают бечевку, с помощью которой при необходимости трос тянут назад.

Если в трубе размещен силовой трос, шланг или кабель легко поддаются замене. В этом случае можно справиться только с помощью одного лишь наклонного сверления, при этом рыть глубокую траншею и нарушать целостность фундамента не придется.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
