Стандартные размеры кондиционеров: типовые размеры внешнего и внутреннего блока

Габаритные размеры внутреннего блока, которые нас интересуют в первую очередь

• длина блока. Наиболее стандартная длина внутренних блоков 700-800 мм. Немного реже встречаются до 900 мм. По личному опыту в расчет лучше всего взять среднюю длину 770 мм.
• высота блока. Чаще всего эти размеры лежат в пределах 250-290 мм. Для планирования будем учитывать 270 мм.

Глубина нас не сильно интересует (170-240 мм). Таким образом, мы выявили усредненный размер внутреннего блока 770 x 270 мм.

Расстояния от стен и потолка

расстояние от потолка до верха кондиционера. Сразу скажу, что противоречий по данному размеру множество. В каких-то инструкциях указывают минимальное расстояние 50 мм, в каких-то рекомендациях 300 мм. Практика показывает, что наиболее оптимальное расстояние лежит в пределах 60-150 мм. За расчет берем 100 мм

Важно, чтобы данное расстояние соблюдалось от конечного (обниженного) потолка до верха кондиционера. Плинтус (если он запланирован) должен быть меньше этого расстояния минимум на 30 мм.
расстояние от стены (в случае «бокового монтажа») учитываем так: расстояние от стены до штор (150-250 мм.) + расстояние от штор до блока (150-250 мм.) А среднее расстояние от стены до блока будем рассчитывать 400 мм.

Рекомендация по подведению кабеля «питания»:

1. Кондиционеры «on/off». Кабель выводим таким образом, чтобы он, впоследствии, находился под внутренним блоком (левее на 300 мм. и ниже на 100 мм. от центра блока).
2. У большинства инверторных кондиционеров «питание» подводится к внешнему блоку.
3. Универсальный вариант. Делаем, как в первом варианте + закладываем запасной провод 3×1,5 между блоками. Подробнее читайте здесь.

Вот такая арифметика у нас получилось. Желаю вам удачи в планировании и выборе кондиционера!

Стандартные размеры кондиционера

Сплит-системы бывают разных типов: бытовые, полупромышленные и промышленные. Широкий ассортимент этого оборудования позволяет подобрать оптимальную по размерам и дизайну модель для любого помещения.

Кондиционеры малой, средней и большой мощности могут быть представлены в серии определенного производителя. В результате их размеры будут отличаться.

Стандартные внутренние и внешние блоки имеют прямоугольную форму. Размер этих блоков характеризуется тремя параметрами: шириной, высотой и глубиной. Бытовые сплит-системы имеют небольшие размеры. Промышленные устройства более мощные, поэтому их размер больше.

Размеры внутреннего блока

Сегодня производители выпускают кондиционеры в разных вариантах исполнения внутреннего блока. Это влияет на соотношение между длиной, шириной и высотой устройства.

В квартирах чаще всего устанавливают сплит-системы с прямоугольным внутренним модулем.

Прямоугольные кондиционеры очень популярны. За счет удлиненной формы они не выглядят такими громоздкими, как квадратные сплит-системы. Кроме того, их можно разместить над окном или дверью

Минимальные габариты внутреннего блока сплит-системы представлены следующими значениями: высота 24-25 см, глубина – 18-19 см, ширина – 70-74 см. Некоторые компании выпускают настенные кондиционеры глубиной 18 см см разных площадей маленькой комнаты.

Ширина внутреннего блока домашнего кондиционера средней мощности варьируется от 70 до 80 см. Реже встречаются растения до 90 см. Высота обычно 25-29 см. Среднее значение составляет 27 см, а глубина достигает 24 см.

Максимальная высота внутреннего настенного блока составляет 30-32 см, глубина – 30 см, а ширина – 110-120 см.

Если внутренний блок имеет нестандартную форму, например, рассчитан на вертикальное размещение, его габариты будут другими. Компактный потолочный модуль часто делают квадратной формы. Его длина и ширина 50-100см.

Потолочные кондиционеры равномерно распределяют воздушные массы по всему периметру помещения. При этом исключен прямой обдув человека воздухом. Это снижает риск простуды. Потолочные кондиционеры тоже бесшумны. Поэтому такие разделенные системы рекомендуется устанавливать в спальнях

У монтируемых на пол колонн блоков сплит-систем высота достигает 100-150 см. Ширина и глубина составляют 70 и 80 см соответственно. Из-за такого размера модули колонн недоступны в небольших помещениях.

Если требуется устройство нестандартного размера, его, скорее всего, придется изготавливать на заказ.

Размеры наружного блока

На размеры наружных блоков кондиционеров влияет их конструкция. Внешний модуль может быть квадратным или прямоугольным. Самыми большими частями этого агрегата являются радиатор и компрессор. Следовательно, чем они больше, тем больше и мощнее будет устройство.

Сплит-системы мощностью до 2,7 кВт имеют высоту наружного блока 42-60 см, в среднем это значение находится на уровне 50 см. Ширина стандартного наружного блока колеблется в пределах 66-80 см.

Наружный блок обычно размещают на расстоянии 15 см от стены здания. С учетом этого система выступает из облицовки дома примерно на 42 см

В кондиционерах средней мощности этот параметр составляет 70 см. Глубина малогабаритных наружных блоков сплит-систем составляет 23-30 см.

Устройства с более высокими характеристиками оснащены внешним модулем большего размера. Его ширина может достигать 86 см, высота до 65 см и глубина до 32 см.

Размеры мобильных сплит-систем

Популярны мобильные кондиционеры. Их конструкция аналогична настенным вариантам. Они также состоят из внутреннего и наружного блоков. Но их устройство немного другое.

Компрессор находится во внутреннем модуле. Наружный блок содержит вентилятор и конденсатор.

Мобильный кондиционер не может охладить большую площадь. Он имеет компактные размеры и, как следствие, малую мощность. Поэтому такое устройство принято устанавливать в небольших помещениях

Обе части мобильной сплит-системы оснащены небольшими колесами для удобства транспортировки. Модули такого оборудования компактны – их длина 50-70 см.

Функция нагрева

Почти все современные кондиционеры могут нагревать воздух в комнате. Но не нужно думать, что они заменят батареи отопления. Вряд ли целесообразно использовать эту функцию в зимние морозы. А вот в межсезонье, когда температура не опускается ниже -10С, агрегат легко справится с этой задачей.

Потребление энергии кондиционером напрямую зависит от его производительности. Чем выше производительность, тем быстрее температура в помещении достигнет заданного значения. Но не стоит увлекаться чрезмерно мощными агрегатами. Счет за электроэнергию, омрачит радость покупки. При прочих равных лучше остановить выбор на модели А-класса энергосбережения.

Что касается уровня шума, то желательно, чтобы он был в пределах 25-30 дБ.

Особенности монтажа кондиционера

При монтаже настенного модуля в первую очередь следует определиться с местом его расположения. Специалисты рекомендуют выбирать место таким образом, чтобы расстояние до внешнего блока было минимальным и не превышало 5 метров. Это позволит сэкономить на коммуникациях и повысить эстетическую составляющую готовой конструкции.

Если сделать трассу короткой не получается, коммуникации можно скрыть в стене, либо аккуратно проложить в пластиковом коробе.

Другие разновидности внутренних блоков монтируются в следующих местах:

• Кассетные. Встраиваются в конструкцию подвесного потолка с таким расчетом, чтобы холодный воздух по возможности шел не на места пребывания людей, а в нежилые или редко используемые зоны.
• Колонные. Устанавливаются на ровном участке пола.
• Канальные. Размещаются в конструкции подвесного потолка. Чтобы свести к минимуму шум от работающего устройства допускается размещение блока в нежилом помещении.

Это важно! Стоит избегать мест, где на внутренний блок будет попадать прямой солнечный свет, либо воздействовать иной источник тепла. Сама процедура монтажа не отличается большой сложностью

Достаточно произвести предварительную разметку, высверлить необходимое количество отверстий, вставить в них дюбеля и прочно закрепить на стене монтажную пластину. На эту пластину подвешивается внутренний блок кондиционера

Сама процедура монтажа не отличается большой сложностью. Достаточно произвести предварительную разметку, высверлить необходимое количество отверстий, вставить в них дюбеля и прочно закрепить на стене монтажную пластину. На эту пластину подвешивается внутренний блок кондиционера.

Крепление на потолок несколько отличается по технологии. В подготовленные отверстия вставляются цанговые крепления, в которые вкручиваются шпильки. На шпильки подвешивается блок и плотно прикручивается гайками.

Следует иметь в виду, что установку канальных кондиционеров удобнее и проще производить на этапе строительных или ремонтных работ. Другие типы блоков можно монтировать в любое время.

Размеры устройства

Размеры внутренних блоков могут быть разными. Используемое оборудование бытового типа часто имеет прямоугольную форму. Конструкция же полупромышленных кондиционеров включает подсоединенный к каналу вентиляции большой квадратный или прямоугольный комнатный модуль, преимущественно потолочного типа. Сам же размер оборудования определяется вместительной способностью помещения — объемом воздушного пространства.

Производители же климатической техники имеют в своем модельном ряде как небольшие, так и средние и большие модули. Ширина настенного аппарата может колебаться в пределах 70-160 см, высота – 20-32 см, а глубина – 16-20 см. Чем больше размеры комнатного блока, тем мощнее и больше установлен теплообменник. Чем габаритнее блок, тем больше площадь он может обслужить. Максимальная площадь — 70 кв.м.

Полупромышленные кондиционеры менее популярны из-за особенности монтажных работ и стоимости такого оборудования. Все же есть компактные кассетные приборы, которые легко устанавливаются в подвесной потолок. Сторона квадратного модуля может быть от 500 мм до 1 м. Мощность такого оборудования может быть от 1 до 4 кВт. Большая часть такого блока прячется в канале вентиляции. На поверхности выпирает только съемная крышка устройства, а также панель управления.

Процесс установки

Пошаговая инструкция монтажа внешнего блока кондиционера:

1. Производится разметка расположения блока на стене, отверстий и каналов для магистральных линий. Учитываются ключевые параметры, про которые говорилось выше.
2. В стене делаются отверстия для кронштейнов.
3. В стене проделывается отверстие для коммуникаций. В отверстие закладывается короб, в который укладывается фреоновая и дренажная магистраль, электрическая проводка.
4. Закрепляются кронштейны. Для их фиксации используются анкерные болты или дюбеля с «глухарями». На кронштейны монтируется блок. Производится его фиксация болтами.
5. Проверяется прочность, надёжность и устойчивость.
6. С фреоновых трубок снимается фаска, и производится развальцовка. Трубки подсоединяются к блоку.
7. В ККБ заводятся провода. Отмеряется их оптимальная длина, они зачищаются и подключаются в клеммную колодку. Подключение каждого провода производится в соответствии с электрической схемой, которая должна прилагаться к техническому паспорту устройства.

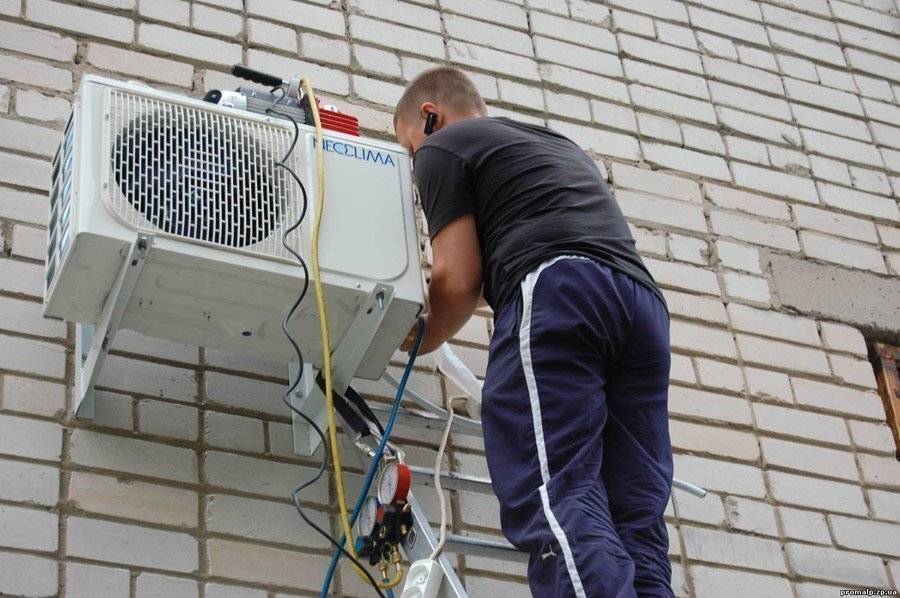

8. После установки внутреннего блока к ККБ подсоединяется вакуумный насос, с помощью которого производится осушение и откачка воздуха из магистралей и внутренних элементов блока.
9. Надевается защитный короб.
10. Ёмкость для хладагента заполняется фреоном. Производится тестовый запуск оборудования, проверяются режимы и правильность работы.

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

• электрический провод;
• медные трубы двух размеров;
• пластиковая трубка для дренажного трубопровода;
• теплоизоляция для труб;
• скотч;
• пластиковый кабель-канал;
• металлические кронштейны L-образной формы;
• крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

• отвертки;
• строительный уровень;
• ключи шестигранники;
• дрель и набор сверл;
• перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

• труборез с острым лезвием;
• триммер;
• развальцовка;
• трубогиб;
• манометрический коллектор;
• вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Медные трубки подключаются к внутреннему блоку кондиционера

Критерии выбора

Представление о том, как устроен прибор и его возможностях, позволяет выбрать наиболее подходящий климатический агрегат. Что лучше: кондиционер или сплит-система?

Преимущества моноблока:

• Лёгкий монтаж;
• Неприхотливость в использовании;
• Мобильность;
• Более низкая цена.

Минусы эксплуатации:

• Небольшая мощность — до 4 кВт;
• Громоздкость, непрезентабельный внешний вид;
• Меньшая эффективность работы;
• Шум во время работы до 50 Дб;
• Конденсат скапливается в поддоне, его нужно периодически удалять.
• При установке оконных кондиционеров снижается естественная освещённость помещения.

Такие приборы идеально подходят когда нужно создать комфортные условия в течение двух-трёх жарких месяцев в помещениях малой кубатуры: в небольших квартирах, на даче. Устройства легко транспортировать. Чтобы подключить прибор не требуется особых навыков и времени.

Как работает сплит-система (достоинства):

• Умеренно тихий режим работы (до 30 Дб);
• Мощность 7 кВт и выше;
• Энергоэкономичность, высокий КПД;
• Наличие ночного режима, регулировки заданной температуры и влажности, удалённое управление с помощью пульта;
• Возможность направлять воздушную струю в нужном направлении;
• Широкий ассортимент двухмодульных аппаратов позволяет подобрать подходящую модель.

Внутренний блок выглядит эстетично, хорошо вписывается в любой интерьер. Устройство может работать в различных режимах: охлаждения, обогрева, сушки, усиленной очистки, ионизации.

Особенно наглядно выглядят достоинства климатических установок инверторного типа:

• Работают без отключения, отсутствуют перепады температуры;
• Автоматически регулируется уровень мощности;
• Малое количество пусковых токов обеспечивает длительный срок службы устройства, возможность установки в зданиях со слабой проводкой.
• Экономия энергопотребления составляет 20-25%;
• Бесшумность работы позволяет устанавливать инверторы в спальнях, детских комнатах.

Недостатки сплит-систем:

• Монтаж оборудования должен проводить специалист, стоимость работ может достигать трети от цены агрегата;
• Требуют регулярного техобслуживания, чувствительны к скачкам напряжения;
• Стоимость значительно выше.

Климатические установки с двумя блоками приобретают для круглосуточной работы летом и в период межсезонья. Двухмодульные системы покупают в квартиры, где проживают аллергики, часто болеющие дети.

Принцип действия сплит-системы кондиционера позволяет установить комфортные климатические условия проживания в любое время года. Многообразие функций удовлетворяет любые запросы пользователей.

Правила установки наружного блока кондиционера

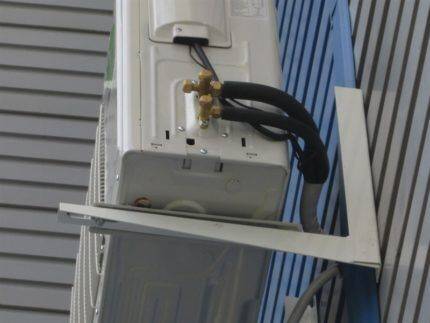

нормальное размещение блока с доступом к основным сервисным клапанам

Прежде чем приступить к закреплению, следует учесть правила установки наружного блока кондиционера, несоблюдение которых влечет за собой некорректную работу устройства:

• Прибор не должен нарушать тишину в ночное время – максимально допустимый шум составляет около 32 дБ. Необходимо организовать нормальный отвод конденсата, чтобы он не попадал на стены дома, козырек подъезда и проходящих мимо людей;
• Обязательно учитывают прочность стен. Она должна выдерживать нагрузку в несколько десятков килограмм. Нельзя крепить кондиционер к конструкциям из газобетона, внешней облицовке дома и слою утеплителя;
• Кронштейнам с блоком обеспечивают максимально надежные основание и крепление;
• Для того, чтобы не происходило перегрева компрессора, минимальное расстояние от стены до наружного блока не должно быть меньше 10 см. Не должно быть никаких препятствия для нормального обдува;
• Кондиционер размещают с учетом необходимости свободной циркуляции воздуха. Радиатору требуется нормальное охлаждение;
• Обеспечивают хороший доступ к сервисным клапанам, чтобы можно было проводить профилактический осмотр;
• Нельзя допускать множественного сгибания медного трубопровода, так как заломы препятствуют нормальной прокачке фреона компрессором;
• Максимальная длина трубопровода между модулями сплит-системы не должна превышать длину, установленную производителем, иначе эффективность работы заметно падает;
• Не допускают попадания прямых солнечных лучей на заднюю часть прибора, поэтому слишком большого расстояния от наружной стены до внешнего блока быть не должно;
• Желательно предусмотреть защиту от влаги.

Выбор размера кондиционера

Чтобы определиться с размером кондиционера, нужно подумать над тем, где будет располагаться данное устройство. При этом необходимо помнить о правилах удаленности системы от потолка и стен. Оборудование должно иметь такие габариты, чтобы хорошо помещаться в отведенное для него место, сильно не уменьшать полезную свободную площадь и не ухудшать общий вид комнаты.

Важно выбрать кондиционер, который будет эффективно охлаждать или обогревать помещение. Если установить слишком слабое оборудование, то толку от него будет мало

Покупка чересчур мощного устройства будет лишней тратой денег.

Особенно важно заранее определиться с размерами кондиционера при проведении ремонта в комнате. Сегодня часто вместо покраски и побелки потолка осуществляют монтаж подвесных конструкций

Это может сильно повлиять на высоту помещения и параметры подходящей сплит-системы

Чтобы узнать оптимальный размер кондиционера, нужно определиться с обслуживающей площадью. Рассчитывается она путем умножения длины комнаты на ширину.

Производители сплит-систем маркируют свою продукцию различными буквами и цифрами, которые означают характеристики оборудования. Например, отметки «7», «9», «12», «18», «24», «30» показывают уровень производительности устройства. От мощности охлаждения кондиционера зависят его габариты.

Чтобы понять, на какую площадь рассчитано климатическое оборудование, необходимо умножить нанесенную на нем цифру на 3. Так, если устройство планируется установить в комнату 21-27 кв.м., то нужно отдавать предпочтение «семерке» или «девятке».

Такая сплит-система имеет габариты 70х50х27 см. Если площадь помещения 27-36 кв.м., то требуется устанавливать кондиционер, который маркируется цифрой «12». Его размеры составляют 75х52х29 см.

В комнату площадью 42-54 кв.м. следует приобрести кондиционер «восемнадцатый». Его габариты – 80х54х30 см. Для больших помещений, площадь которых доходит до 72 кв.м., подойдет устройство с маркировкой «24». Его размеры следующие: 86х65х32 см.

Что представляет собой внешний блок?

В состав наружного сегмента, входящего в комплекс сплит-системы, включается компрессорная установка, конденсатор, развязки клапанов, трубы, фильтры-осушители и вентилятор. В зависимости от модификации и конструкционного исполнения внутренняя «начинка» может меняться, но традиционный комплект кондиционера с выносным блоком располагает именно таким набором элементов. К слову, наиболее заметные отличия наблюдаются в так называемых зимних системах, которые предусматривают наличие специальных контроллеров для управления вентилятором. В современных кондиционерах также используются многофункциональные реле силовой коммутации. Подобные устройства рассчитаны на нестандартную работу компрессора в условиях повышенных или пониженных температур. В отличие от внутреннего сегмента, наружный блок не имеет электронных модулей – его работа полностью подчинена механической функции.

Известные производители кондиционерных трубок

Ведущие производители компонентов из меди для кондиционерных систем гарантируют качество и характеристики продукции в соответствии с действующими стандартами. В их числе следующие компании-изготовители:

• Majdanpek. Специализация производителя включает выпуск инсталляционных и промышленных изделий. Продукция изготавливается из дезоксидированной высокофосфористой меди С12200 или Cu-DHP. На долю металла в элементах приходится — 99,9% — гарантируется; а на долю фосфора —  в пределах 0,015-0,04%. Диаметр (внешний) варьируется в пределах 5-75 мм, толщина стенок – 0,35-2,5 мм.
• Wieland. Входит в список ведущих производителей спецэлементов. Cuprofrio – серия кондиционерных труб. Изготавливается продукция в соответствии со стандартом EN 12735. Диаметр изделий ограничен пределами 6-104 мм. На концах труб есть заглушки, внутренняя поверхность которых абсолютно сухая и чистая. Такие изделия легко подготавливаются к установке.
• Halcor. Тоже в числе крупнейших изготовителей данной продукции, насчитывающий 18 компаний и 8 заводов-изготовителей. Качество элементов подтверждено сертификатами таких организаций, как NSF и ZIK, а также AENOR, ГОСТ, NSAI и BSI. Изделия отличаются улучшенной стабильностью формы, низким тепловым расширением и химической инертностью в отношении рабочих веществ R134A, R404A, R407C, R410A.
• Sevojno. Производитель специализируется на выпуске медных изделий для воды и газа в соответствии с нормами, предусмотренными стандартом EN 1057. Трубы медные для систем кондиционирования и охлаждения изготавливаются по нормам стандарта EN 12735. На долю меди и фосфора в содержании продукции приходится такой же процент, как у продукции Majdanpek.

Также в числе самых распространенных производителей рассматриваемых изделий австрийская Frigotek, итальянская FOMA, а также Hetcu, КМЕ (ФРГ), CYPORI OY (Финляндия).

Выводы и полезные видео по теме

Особенности компактных канальных кондиционеров:

Производители предлагают широкий ассортимент сплит-систем. Существуют стандартные прямоугольные, угловые, квадратные и потолочные модели

При выборе кондиционера необходимо обращать внимание не только на дизайн, стоимость и известность производителя, но и на его размер

Сегодня в продаже есть сплит-системы разных размеров. Это позволяет подобрать оборудование для любого помещения без значительного уменьшения его площади. Размер климатического оборудования напрямую влияет на его работоспособность. Чем больше устройство, тем оно мощнее, тем большую площадь оно может охладить или обогреть.

Если у вас есть вопросы, вы обнаружите ошибки или можете дополнить наш материал интересной информацией по теме статьи, оставляйте свои комментарии в блоке ниже. Ваш отзыв очень важен для нас.

Источник – https://sovet-ingenera.com/vent/cond/standartnye-razmery-pod-konditsioner.html
