Стяжка на теплый водяной пол: выбор толщины и востребованные способы устройства

Схемы водяных контуров

Пред началом работ по самостоятельному сооружению водяных тёплых полов в частном доме, требуется продумать схему укладки элементов нагрева.

Есть два основных варианта расположения труб на бетонной поверхности:

«Змейка» — это наиболее простая монтажная схема для обустройства в частном доме водяных полов. Минусом данного способа является температурная разница теплоносителя в момент входа и выхода, поэтому вторая часть трубопровода будет менее теплая. Трубы укладываются параллельно стенам в виде петель.

«Улитка» — положительная сторона данного способа в способности равномерно распределять тепло, но укладывать нагревательный элемент самостоятельно по такой схеме сложнее. Контур тёплого пола располагается по спирали от стенок к центру, и обратно.

Для повышения эффективности пола и экономии материала, хозяевам коттеджей лучше сделать комбинированную конструкцию тёплого пола. Заключается она в размещении магистрали в центральной части комнаты «улиткой», а по периметру «змейкой». При правильно произведённом расчёте укладочного шага, температура будет оптимально комфортной.

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

  • Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
  • Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

  • трубы сечением 16-25 мм из пластика, металлокерамики или меди;
  • коллектор под расчетное число выходов;
  • пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
  • полиэтиленовую пленку;
  • соединительные фитинги;
  • армирующую сетку из стекловолокна, рекомендуемый размер ячеек – 3 мм;
  • хомуты для крепления труб к основанию;
  • демпферную ленту;
  • цемент, лучше всего выбирать марку М500;
  • песок карьерный;
  • направляющие для маяков;
  • фиброволокно;
  • пластификатор для бетона.

Для работы потребуются следующие инструменты:

  • емкость для приготовления смеси;
  • ручной миксер;
  • лазерный уровень;
  • правило;
  • строительный нож;
  • измерительная рулетка;
  • плоскогубцы;
  • клей ПВА;
  • мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

  • До начала работ необходимо освободить поверхность от пыли и грязи.
  • В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

  • На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
  • Следом укладывается сетка, которая выполняет армирующие функции для стяжки.
  • На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
  • Хомутами трубы крепят в сетке.

Устанавливают направляющие для заливки раствора.

  • Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
  • Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.
  • В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
  • Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

Принципы создания основы под трубы с водяным отоплением пола

Толщины стяжки под систему теплого обогрева полов не является статичной величиной. Его параметры зависят от нескольких факторов:

  • типа грунта, если монтаж ведется в частном дома и этот слой укладывается на основание пола;
  • формы комнаты, где устанавливается трубы с подогревом;
  • зональной направленности помещения.

Кроме того следует соблюдать некоторые важные нюансы. К ним относится марка применяемых смесей или цемента, технологические параметры арматуры или армирующей сетки, которые применяются при заливке слоя защиты.

Слой чернового покрытия должен полностью закрывать трубы системы. Максимальный их диаметр находится в пределах 2,5 см. Значит, стяжка должна быть толщиной около семи сантиметров.

Но всегда необходимо учитывать, что тепло, выделяемое системой, способствует расширению стяжки. Поэтому ее толщина должна минимизировать слишком сильный нагрев и уменьшить возможность деформации, не снижая общую теплопроводность труб. При этом очень толстый слой заливки не позволит эффективно обогреть жилище.

По существующим стандартам рекомендованная толщина заливаемого слоя должна составлять как минимум:

  • для самовыравнивающихся смесей – 2 см;
  • для стяжки из цемента — 4 см.

При меньших показателях основа будет не достаточно прочной и износостойкой.

Тонкая стяжка рекомендуется в случае, когда:

  • уже уложен черновой пол;
  • предварительно проходило выравнивание больших перепадов и сколов;
  • конструкция неармированная.

Ни в коем случае нельзя делать тонкую заливку в помещениях с повышенной нагрузкой, такими как ванные или кухни.

Определенных стандартов по максимальной толщине цементного слоя под теплый пол с водяной нагрузкой нет. Но по некоторым технологическим расчетам этот показатель не должен превышать 17 см. Толщина выше этого не позволит системе работать эффективно.

Поэтому необходимо учесть все проблемы вашего дома и постараться выбрать для него оптимальную по толщине стяжку, которая позволит полу с обогревом от водяных труб эффективно отапливать помещение.

То есть толщина основы должна быть грамотно просчитана и выверена. Только после этого можно приступать к планированию монтажа теплого пола. Все расчеты должен выполнить специалист, чтобы обеспечить эффективную и безопасную работу системы.

В любом случае вы сами можете выбрать приемлемый для себя тип стяжки для теплого напольного покрытия с водяным подогревом и ее толщину. Ведь кому, как ни вам жить в доме и получать удовольствие от покрытия с теплым полом.

Необходимые параметры

Универсальной цифры толщины стяжки нет. Этот показатель определяют с учётом таких факторов, как тип грунта, если это частный дом, учитывают и предназначение комнат. Также есть и другие нюансы вроде материала и особенностей арматуры.

На рынке строительных материалов присутствуют смеси, которые позволяют сделать не слишком толстую заливку. С помощью этих составов получают ровную поверхность, подходящую для дальнейшей установки финиша.

В общем, толщина стяжки для водяного тёплого пола должна скрыть каждый элемент системы. На показатель влияет и диаметр труб, диаметр которых должен составлять до 2,5 см. Из этого можно сделать вывод, что достаточно стяжки в 5-7 см толщиной.

Но применение системы отопления способствует расширению слоя бетона и финиша. Поэтому потребуется стяжка, не допускающая значительной деформации финишного покрытия и сохраняющая показатели теплопроводности.

Большинство специалистов утверждают, что в слишком толстой стяжке нет необходимости, но над трубами должно лежать до 5 см смеси. Превышение этого показателя приводит к большим затратам энергии и трудностям с контролем интенсивности обогрева.

Важно, чтобы заливка могла скрыть трубы Источник www.ivd.ru

Допустимый минимум

Есть определённые стандарты по поводу того, как должны обустраивать стяжку:

  1. Если смесь такая, что выровняется сама, то хватит 2 см.
  2. Если применяется цементный раствор, то потребуется толщина в 4 см.

При несоблюдении правил рекомендуемой толщины, пол будет не таким прочным и прослужит не так долго, как нужно.

Перед тем, как залить тёплый пол, устраняют видимые неровности, также потребуется черновая стяжка.

Если помещение предназначено для повышенной нагрузки, то нужно брать показатели выше указанных. Это необходимо при ремонтных работах, проводимых в ванной, на кухне или в техническом помещении.

Особенности заливки тёплого пола

Прежде чем заливать стяжку, нужно провести гидравлическое испытание. Допустимым давлением считаются показатели в пределах 0,3МПа.

Для получения качественного бетонного основания желательно пользоваться цементом М400 и пластификатором.

Проверять, насколько хорошо работает система отопления в полу, можно через 4 недели после монтажных работ. Сначала температура должна быть не выше 25°C. Потом её можно постепенно повышать на 5°C до достижения оптимальной величины.


Перед заливкой проверяется состояние труб Источник i.ytimg.com

Какие бывают смеси для теплого пола – преимущества и недостатки, правила приготовления и использования

В большинстве случаев нагревательный элемент системы «теплый пол» располагается в толще цементной стяжки, при этом слой цемента имеет немалую толщину. Это можно объяснить следующим: во-первых, нагреватели в составе теплого пола получают защиту от механических нагрузок, во-вторых, стяжка аккумулирует тепло. Эти факторы позволяют использовать теплый пол в качестве единственного источника тепла. При этом даже незначительная температура нагрева способна обогреть весь объем помещения.

Укладывать систему «теплый пол» можно лишь на идеально ровное основание, при наличии значительных перепадах выполняют выравнивающую черновую стяжку. Монтажные работы начинают только после полного высыхания этого слоя. Пренебрежение этим правилом может привести к выходу из строя греющего кабеля или пленочной мембраны. В частности при укладке нагревательного элемента на неровную поверхность могут образоваться воздушные карманы, которые становятся причиной перегрева.

Кроме этого стяжка также может получиться неровной, что приведет к неравномерному прогреву отдельных участков пола. В результате из-за разной температуры стяжка может просто лопнуть, а вот значительные трещины могут повредить кабель или мембрану. Следовательно, к выравниванию основания под нагревательные элементы следует подойти очень ответственно.

Смесь из цемента и песка

Как правильно залить пол под тёплые полы с водяным контуром? Самый распространённый вид стяжки — из цемента и песка. С ним легко работается, песчаные частички выступают отличным пластификатором.

Обычно для выполнения бетонных работ в жилых комнатах применяются цементно-песчаные растворы марки 150. Для монтажа водяного пола рекомендуется взять М200. При увеличенных нагрузках на полы, можно и маркой выше:

  • М200-М250 при устройстве полов в торговых помещениях или общественных зданиях;
  • М300 применяют на складах и в гаражах.

Заводские смеси, которые доставят на место ремонта, приобретают на растворных узлах. В магазинах они упакованы в пакеты. Можно сделать смесь и самим. Это более трудоёмкий путь, но экономичный. Нужно выдержать дозировку компонентов и найти речной песок с крупной фракцией.

Цементно-песчаные смеси для сырых влажных помещений (санузлы, бассейны) делают с цементом М400. Цемент М500 быстро набирает крепость и подойдёт для помещений с сухими полами. Рекомендуемая толщина стяжки тёплых полов около 40 мм. Укладка водяного теплого пола в стяжку в таком случае будет выполняться без затруднений.

Как правильно залить теплый водяной пол, чтобы он служил долго? Он должен быть устойчив не только к механическому, но и термическому воздействию. Рекомендуется добавлять в растворы фиброволокно из полипропилена: 900 грамм на 1 кубометр. Стоимость такой добавки невелика, но она поднимет уровень прочности стяжки и не допустит появления мелких трещин. Следует знать, что фиброволоконная добавка не заменяет армирующую сетку.

Изготовление полусухой стяжки

Укладка полусухой стяжки также выполняется после завершения монтажа водяного пола. По периметру должна быть наклеена демпферная лента, трубы надежно закреплены.

Для работы потребуется:

  • емкость для замеса;
  • Т-образные маяки;
  • уровнемер;
  • правило;
  • затирочная машинка;
  • цемент и песок;
  • фиброволокно.

Рабочий процесс почти не отличается от вышеописанного. На поверхности водяного пола выставляются на раствор маяки, ровняются по горизонтали. Далее замешивают раствор до нужной консистенции, поднимают в трубах давление до 0,3 Мпа, и распределяют смесь между направляющими. В процессе работы постоянно нужно контролировать толщину слоя над трубами – она не должна быть меньше 3 см. Раствор нужно очень тщательно ровнять и укладывать как можно плотнее. Если под правилом образуются выемки, туда добавляют еще раствора и снова ровняют.

Распределение смеси

Когда стяжка полностью уложена, необходимо подождать минут 20-30 и приступить к затирке. Затирочная машина не только идеально выравнивает поверхность, но и одновременно утрамбовывает стяжку. Учтите. Что чем больше времени прошло после заливки, тем слабее эффект от шлифования. Через 6 часов делать затирку уже поздно, поскольку смесь успеет схватиться.

Затирка полусухой стяжки

Пока стяжка полностью не высохнет, включать отопление нельзя. Это касается обоих способов заливки. В первый день запуска системы температура воды в трубах не должна превышать 25 градусов. На следующий день ее повышают еще на 5 градусов, и так несколько дней подряд, пока система не войдет в рабочий режим.

Самовыравнивающаяся стяжка

Для изготовления этой стяжки установка направляющих не выполняется. Перед заливкой необходимо тщательно закрепить все элементы водяного пола, убрать с поверхности все лишнее, поднять давление в трубах до 0,3 Мпа. Затем сухие компоненты высыпают в воду, перемешивают дрелью с насадкой, и при помощи заливочного шланга распределяют по поверхности. Смесь должна покрывать трубы ровным слоем толщиной от 30 мм. Для более качественного распределения состава используют широкий шпатель.

Самовыравнивающаяся стяжка

Далее нужно прокатать залитый слой специальным валиком, чтобы убрать возможные пустоты. При некачественном раскатывании под трубами может остаться воздух, что снизит прочность стяжки. Выровняв поверхность, пол накрывают пленкой до высыхания. В это время нужно исключить любые потоки воздуха и прямые солнечные лучи, иначе стяжка будет сохнуть неравномерно и деформируется.

Сравнительная таблица свойств различных стяжек

Технические свойстваПолусухая стяжкаМокрая стяжкаСамовыравнивающаяся стяжка
Минимальная толщина35 мм30 мм20 мм
Усадка0,2 мм/м21 мм/ м22 мм/м2
Прочностьот 150 кг/см2110 кг/см2350 кг/см2
Набор прочности для хождения24 часа48 часов3 часа
Время высыхания7 суток28 сутокот 7 суток

Устройство водяного теплого пола на бетонном основании в частном доме

Водяной тёплый пол, уложенный на бетонный пол — трубопровод с теплоносителем внутри, залитый бетонным раствором. «Пирог» его — многослойная конструкция, в которой каждый слой несёт свою функцию, и играет большую роль для полноценной работы устройства. Поэтому, важна их очередность — это надо помнить при сооружении конструкции своими руками.

«Пирог» тёплой водяной системы это:

  • черновой пол — из бетонной стяжки или плит перекрытия;
  • гидроизоляционный слой — обычная полиэтиленовая тонкая плёнка, хотя при установки пола не на грунт, а на бетонную основу — можно обойтись и без гидроизоляции;
  • теплоизоляция — рекомендовано использовать пенополистирол экструдированного типа, так как он имеет низкую теплопроводность, прочен и стоит не дорого;
  • гидроизоляция — идеальным материалом для укладки в частном доме считается полиэтилен с толщиной 110 — 155 мкм, он стелется в два слоя;
  • арматура — прутья толщиной не меньше 4 мм, ячейки 50 на 50, или 100 на 100, сетка крепится к перекрытию, а не к листу теплоизоляционного материала;
  • нагревательный элемент — он монтируется к сетке с помощью хомутов, стандартный размер труб 16 мм (при площади помещения 50 м2);
  • стяжка — используется цементно-бетонный раствор с добавленным пластификатором, минимальная толщина слоя 50 мм;
  • подложка — для обустройства подойдёт пробковый материал, толстый картон или полиэтилен вспененного типа;
  • напольное покрытие —  плитка, ламинат, линолеум.

Так, выглядит «пирог» водяного тёплого пола, минимальная толщина которого 140 мм. Кроме того, в местах соприкосновения бетонного раствора со стенками, необходима установка демпферной ленты, она обеспечит компенсацию при нагревании.

2 Пирог теплого пола

Watch this video on YouTube

Помимо этого, потребуется монтаж коллекторного узла и насоса, он улучшает циркуляцию теплоносителя.

Подключение теплого пола к системе отопления. 4 способа подключения.

Watch this video on YouTube

Разбираем теплый пол по частям! Зачем переплачивать? Часть 2

Watch this video on YouTube

Смотрите видео

Как сделать мокрую стяжку?

Краткое пошаговое описание технологии:

1. На черновой пол укладывают теплоизоляционный материал, позволяющий сохранить тепло внутри помещения. Оптимальный вариант – экструдированный пенополистирол (пеноплекс), имеющий большую плотность и прочность, по сравнению с пенопластом.

2. По периметру проклеивают кромочную демпферную ленту, которая необходима для компенсации геометрических изменений бетонного покрытия, возникающих при температурных колебаниях. Для «теплого пола» необходимо выбирать модель, предназначенную именно для этой цели. Лента может быть обычной, самоклеящейся или с «юбкой», изготовленной из плотного клеенчатого материала.

3. Раскладывают и крепят трубы.

4. Приготавливают раствор для стяжки из отдельно взятых компонентов (цемент+песок+вода, цемент+песок+щебень мелких фракций+вода) или используют специальную смесь заводского изготовления, содержащую пластификаторы и другие добавки, которые улучшают качество продукта. Последний вариант самый удобный.

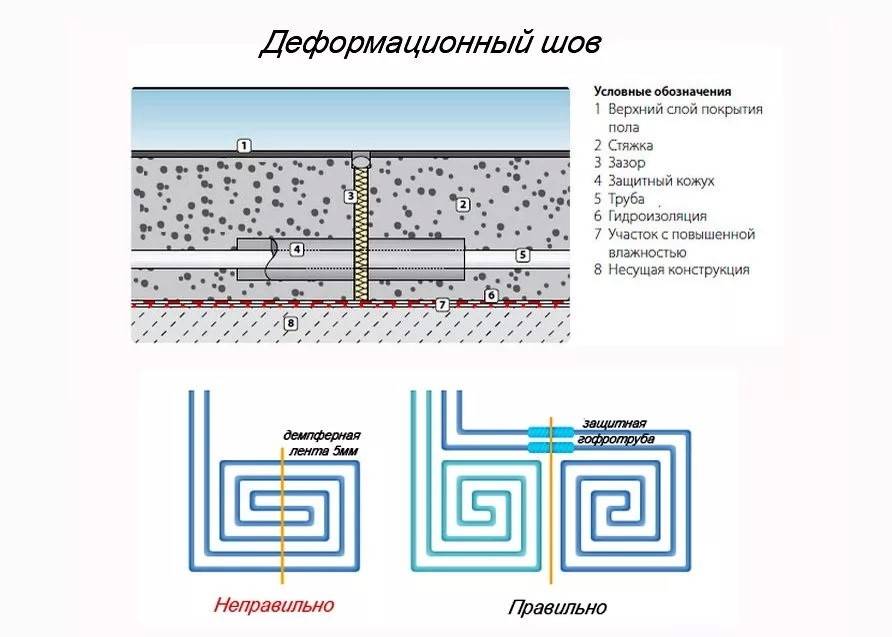

Внимание! При заливке стяжки теплого пола необходимо оставлять деформационные швы. В помещениях, площадь которых не более 10 м2, эти швы располагают вдоль стен и герметизируют их кромочной демпферной лентой

В крупногабаритных помещениях предусматривают дополнительные швы, для герметизации которых используется Т-образная лента.

  • Раствор заливают по ранее установленным маякам, которые вынимают после подсыхания цементно-песчаного или бетонного слоя, а оставшиеся отверстия заполняют раствором. При небольшой высотке стяжки такие маяки делают из алебастрового или полусухого цементно-песчаного раствора. Такие ориентиры извлекать не требуется – они станут частью покрытия.
  • Смесь распределяют от дальнего угла к двери. Поверхность разглаживают правилом. Расстояние между ориентирами должно быть меньше длины правила.
  • Залитая смесь в процессе твердения требует специального ухода, иначе затвердевший слой не будет соответствовать требованиям по прочности. В течение недели бетонную поверхность увлажняют 2 раза в сутки.

Внимание! Для высыхания понадобится 21 день, и только по истечению этого периода проводят испытания отопительной системы

Оптимальная

Оптимальной представляется защитная стяжка толщиной 45 мм, рекомендованная производителями труб и комплектующих. Она должна быть сделана из качественной смеси с армированием.

Такая стяжка должна защитить трубы от механической нагрузки и не потрескаться при продольном расширении. Хорошо выполненный пол подходящей толщины будет отлично нагреваться и равномерно распределять температуру по поверхности. Это позволит легко найти баланс между температурой нагрева теплоносителя и отдачей тепла полом.

Важно

При устройстве стяжки для водяного пола лучше всегда выполнять армирование. Для этой цели подходит металлическая сетка с ячейкой 40 – 50 мм, толщиной 3 мм. Возможно применение и сетки из стекловолокна.

Материалы, применяемые в работе

Для монтажа водяного теплого пола можно самостоятельно смешать материалы и получить раствор нужной консистенции. Для этого необходимо подготовить:

  • песок фракцией 1.8-2.00 мм;
  • портландцемент – категории не менее М-400;
  • пластификатор – из расчета 1 л на 100 кг используемого цемента;
  • полипропиленовая фибра – добавляется до нужной консистенции, примерно до 900 г на один замес;
  • вода в нужном количестве.

Представленные материалы замешивают до однородной массы, чтобы не было комков. Если смесь не получается, рекомендуется воспользоваться растворонасосом. Полученный состав используется в течение полутора часов по назначению, в соответствии с соблюдением техники монтажа теплых полов на водной основе.

Этот способ замешивания помогает сэкономить денежные средства, а полученный раствор не уступает свойствам приобретенных готовых составов.

Теплопроводность напольных покрытий

Существует большое число всевозможных типов напольных покрытий, начиная от керамической плитки и заканчивая деревом. Все они имеют свои определенные свойства, среди которых одно из главных – теплопроводность. Прежде чем мы ознакомимся с показателями теплопроводности напольных покрытий, разберемся, что же это за понятие такое – теплопроводность. Простыми словами, это способность тел или материалов передавать тепло. Чем она выше, тем материал быстрее нагревается, но также быстрее и остывает.

Таблица. Коэффициенты теплопроводности.

Наименование покрытияЗначение коэффициента, Вт/м*к
Кафельная плитка1,05
Линолеум0,2
Паркетная доска0,15
Ковролин, ковровое покрытие0,12
Ламинат0,1
Пробка0,034

Чем ниже показатель теплопроводности, тем дольше держит тепло покрытие. Исходя из таблицы, можно сделать вывод, что материал, который дольше всех сохраняет тепло – это пробка. Плитка сохраняет тепловую энергию хуже всего, но зато быстро нагревается.

Пробковый пол

Чтобы обогрев пола был максимально эффективен, отделочный материал должен быстро и хорошо проводить тепло. Здесь лидирует плитка керамическая, хоть и требует достаточно мощного подогрева.

Напольное покрытие на теплый пол

Теплый водяной пол без стяжки

Подобный вид теплого пола устанавливается в помещениях, доставка в которые бетона затруднена, нерациональна или невозможна. Выгоден такой вариант еще и тем, что при укладке не образуется так называемая «ступенька», так как пол приподнимается на достаточно малую высоту.

Металл, в этом случае используется в качестве аккумулятора, а также равномерно распределяет произведенное тепло по всей поверхности поля.

На систему шлангов укладывается слой гидроизоляции. Он защитит саму систему от внешних воздействий, а также предотвратит порчу финального покрытия, в качестве которого может использоваться практически все что угодно. От ковролина до ламината.

Чаще используются пластиковые трубки из плотного полиэтилена или полипропилена. Они не так прочны как металлические, зато обладают большой мобильностью. Кроме того, теплый пол на основе полимерных трубок меньше подвержен воздействию агрессивных сред, к которым, к примеру, относится жесткая хлорированная вода. Более того, пластиковую трубку можно заполнить практически любым жидким теплопроводным материалом, в том числе и хладагентом.

От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Толщина стяжки

Согласно нормам СНиП, слой покрытия над трубками должен быть не менее 20 мм. Это верно, если используется цементно-песчаная смесь или состав раствора для стяжек со сходными характеристиками. Для наливного пола на цементной основе рекомендуется увеличивать слой покрывающей укладки на 5-10 мм для компенсации усадки.

Так как стандартный диаметр трубок составляет 20-25 мм, становится ясно, какая толщина стяжки для теплого водяного пола является минимальной. Это 45 мм без учета гидро, теплоизоляции, а также подложки для укладки системы. Такая цифра соответствует рекомендованной толщине для цементно-песчаных и сходных по характеристикам смесей, поэтому стяжка теплого водяного пола может быть сделана самостоятельно по стандартной методике.

На практике в расчетах ремонтных работ принимается, что при устройстве системы отопления будет подъем горизонта напольного покрытия на 70-100 мм. В данный показатель толщины входит:

  • гидроизоляция;
  • слой утеплителя;
  • термоизолятор, необходимый в структуре отопления;
  • подложка для удобной прокладки трассы контура;
  • основная стяжка пола с расположенными в ней трубками системы.

Если основание для укладки всей напольной структуры (например, бетонная плита) ровное, общая толщина покрытия в 70 мм является оптимальной. Укладка водяного теплого пола с применением составов цементной группы позволит не превышать массу покрытия, рекомендованную для большинства строений.

Обязательно ли армировать стяжку

Технология монтажа теплых полов подразумевает использование армирующего слоя. Укладка сетки позволяет в несколько раз увеличить прочность бетонной плиты.

Выравнивающую стяжку, из готовых составов, согласно указаниям производителя, можно заливать и без армирования. Однако практика показывает, что использование сетки необходимо, так как арматура помогает облегчить монтаж трубопровода. Водяной контур фиксируют непосредственно на сетку, используя хомуты.

Увеличить прочность бетона, можно добавив стекловолоконный наполнитель стяжки. Армировочное волокно перемешивается во время приготовления раствора. Фиброволокно позволяет обойтись без использования армирующей сетки.

Так как слой стяжки должен быть не менее 5 см, чтобы обеспечить высыхающему раствору устойчивость на разрыв, обязательно использовать армирующую сетку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
