Степень защиты IP: расшифровка обозначения стандартов

Как расшифровывается IP54

Возле букв IP обычно стоят цифры, которые указывают степень защиты от воздействующих факторов. Первая цифра в IP54 — 5, определяет уровень защищённости объекта от твёрдых тел.

Или проникновение инородных тел во внутрь корпуса, изоляционного материала и др. Это могут быть камни, пыль, песчаные частицы. Всего существует 6 степеней защиты от твёрдых тел и пыли, где 0 — защита отсутствует. А шестая степень означает максимальный уровень, ограждающий даже от мельчайшей пыли. Именно такой маркировкой часто обозначают современные мобильные устройства и другую электронику.

Первая цифра в IP — защита от пыли

Вторая цифра в IP является показателем уровня защиты от влаги или воды. Всего существует восемь степеней. И по аналогии с первым значением — 0 обозначает отсутствие защиты. IP54 имеет степень противодействия влаге, которой будет достаточно для защиты от случайных брызг. При этом более тесный контакт с водой опасен для устройства или прибора. Маркировкой IP54 часто обозначают монтажные соединительные коробки для кабельной проводки.

И другие подобные устройства. Есть и более устойчивые монтажные коробки к влаге и пыли, но их цена на рынке будет выше предыдущей.

Первая цифра

Уровень защиты от механического воздействия определяется первой цифрой:

  • предотвращение, ограничение от касания либо проникновения какой-либо частью тела или предметом в руках человека;
  • блокировка доступа под оболочку пыли, твердых предметов для защиты электрооборудования.

Уровень защиты от вредного воздействия влаги определяется второй цифрой.

Дополнительные символы

После пары цифр, иногда в обозначении могут встречаться и пара букв. Первая из них обозначает степень защиты от контакта с опасными частями оборудования и поражения током при прикосновении:

  • А — от касания рукой;
  • В — от касания пальцами;
  • С — от касания различным инструментом;
  • D — от касания проволокой.

Вторая — вспомогательная информация об уровне защиты. Всего их четыре. Они указывают информацию о проведенных испытаниях и необходимы для электрического оборудования:

  • Н — аппараты высоковольтные;
  • М — испытано соответственно уровню защиты от негативного влияния воды(оборудование в состоянии движения);
  • S — испытано соответственно уровню защиты от негативного влияния воды(оборудование в состоянии покоя);
  • W — с дополнительно указываемыми средствами защиты.

Класc защиты IP

Класс защиты IP 00 – у данного устройства полностью отсутствует как-либо защита, от пыли и влаги. Можно сказать, что данное техническое средство не защищено.

Класс защиты IP 10 — защита от воды отсутствует, защита от частит больше 50 мм

Класс защиты IP 11 – защита от капель воды, падающих вертикально, защита от частиц больше 50 мм

Класс защиты IP 12 — защита от кабеля воды падающих вертикально, но не больше, чем под углом 15 градусов, защита от частиц больше 50 мм.

Класс защиты IP 20 это устройство, которое не защищено от попадания воды и попаданием частиц менее 12,5 мм. Можно сказать, что данное техническое устройство практически не защищено. Его можно использовать мало пыльном сухом помещении.

Класс защиты IP 21 – защита от капель воды, падающих вертикально, защита от частиц твердых тел больше 12,5 мм

Класс защиты IP 22 — защита от капель воды, падающих вертикально, но не больше, чем под углом 15 градусов, защита от частиц твердых тел больше 12,5 мм

Класс защиты IP 23 — защита от дождя,  защита от частиц твердых тел больше 12,5 мм

Класс защиты IP 30 – защиты от воды нет, защита от частиц твердых тел больше 2,5 мм

Класс защиты IP 31— защита от капель воды, падающих вертикально, защита от частиц твердых тел больше 2,5 мм

Класс защиты IP 32 — защита от капель воды, падающих вертикально, но не больше, чем под углом 15 градусов, защита от частиц твердых тел больше 2,5 мм

Класс защиты IP 33 — защита от дождя, защита от частиц твердых тел больше 2,5 мм

Класс защиты IP 34 — защита от водных брызг, защита от частиц твердых тел больше 2,5 мм

Класс защиты IP 40 — защиты от воды нет, защита от частиц твердых тел больше 1  мм

Класс защиты IP 41 — защита от капель воды, падающих вертикально, защита от частиц твердых тел больше 1 мм

Класс защиты IP 42 — защита от капель воды, падающих вертикально, но не больше, чем под углом 15 градусов, защита от частиц твердых тел больше 1 мм

Класс защиты IP 43 — защита от дождя, защита от частиц твердых тел больше 1 мм

Класс защиты IP 44 — защита от водных брызг, защита от частиц твердых тел больше 1 мм

Класс защиты IP 50 — защита от водных отсутствует, защита от пыли частично

Класс защиты IP 54 — защита от водных брызг, защита от пыли частично

Класс защиты IP 55 — защита от водных брызг по давлением, защита от пыли частично

Класс защиты IP 60 — защита от водных нет по давлением, защита от пыли полностью.

Класс защиты IP 65 — защита от водных брызг по давлением, защита от пыли полностью.

Класс защиты IP 66 — защита от мощных струй воды, защита от пыли полностью.

Класс защиты IP 67 — защита от погружения в воду, защита от пыли полностью.

Класс защиты IP 68 — защита от затопления, глубина указывается отдельно, защита от пыли полностью.

Область применения оборудования с различными классами защиты по IP

Теоретически код IP может иметь любую комбинацию из используемых цифр. Однако на практике встречается ограниченный набор вариантов. Ниже приведены наиболее распространённые степени защиты оборудования и типовые условия их применения.

IP20. Корпус обеспечивает защиту от предметов от 12,5 мм и более, влагозащита отсутствует. Такое оборудование устанавливается в сухих незапылённых помещениях. Типичное место работы подобных устройств – жилые помещения. По стандарту IP20 защищены большиство стабилизаторов напряжения для дома.

IP44. Обеспечена защита от проникновения частиц размером от 1 мм и брызг произвольного направления. Возможна установка в местах повышенной влажности. При установке вне помещений должно быть исключено попадание на оборудование струй воды. Обычно это достигается путём расположения под навесом.

Уровень механической защиты позволяет эксплуатацию таких установок в производственных цехах, в непосредственной близости от станочного и иного оборудования. Исключение составляют запылённые места.

IP65. Такая степень обеспечивает полную герметичность, исключая проникновение внутрь самой мелкой пыли. Устройства с классом защиты IP65 устанавливаются вне помещений и способны работать при любых погодных условиях.

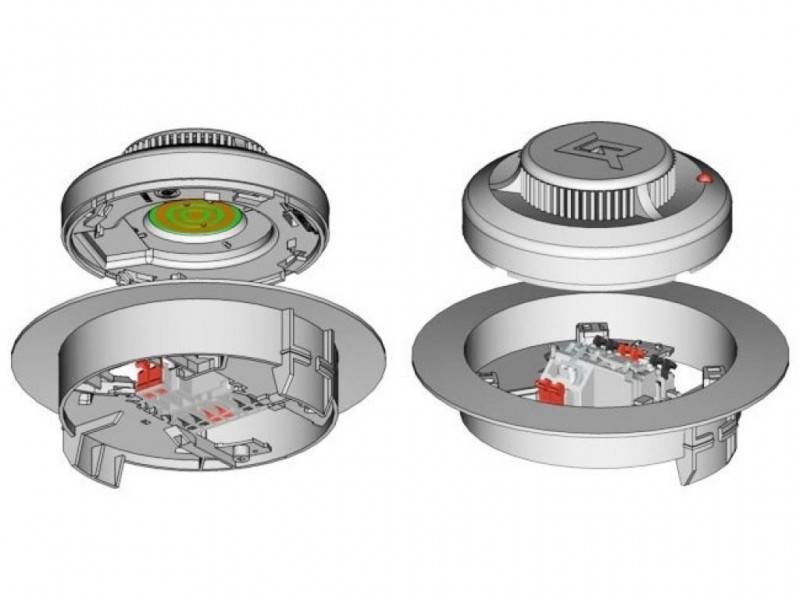

Степень защиты ip, пожарные извещатели

В общем смысле, дорогой читатель, защита касается не только

пожарных извещателей, а и всего электрооборудования.

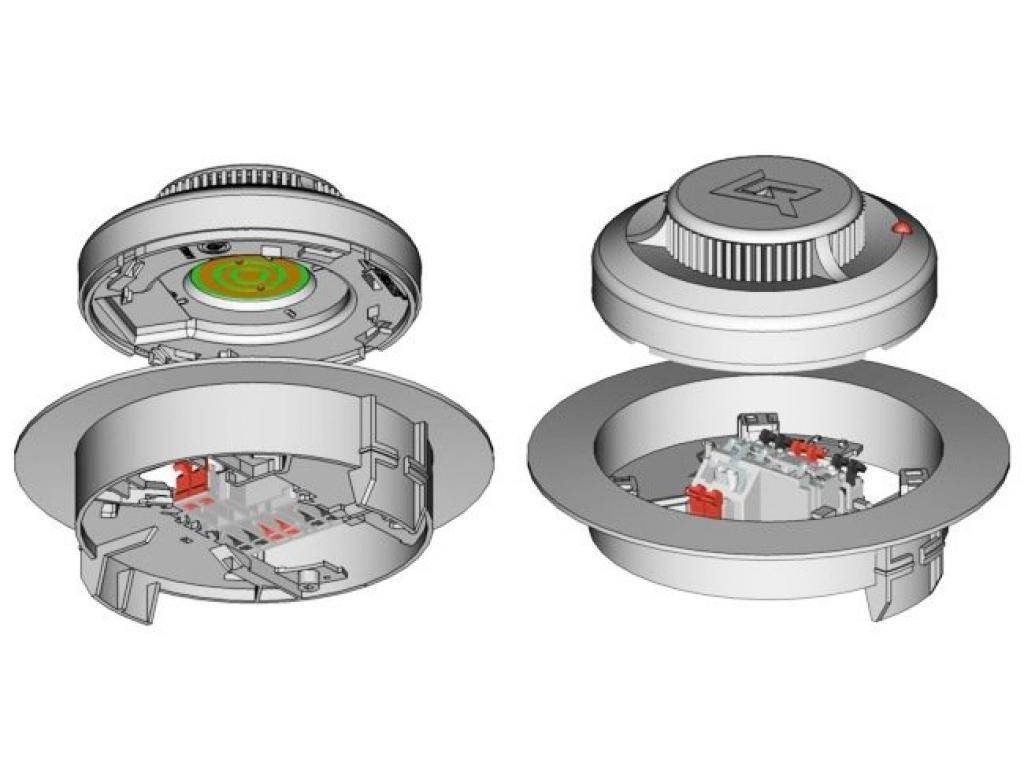

По сути, это защита оболочки оборудования. Поскольку все электроприборы в какой-то мере подвержены воздействию

внешних факторов, в частности, пожару, они должны успешно факторам этим противодействовать.

Также это может быть влажность или высокое напряжение.

Поэтому нам надо обезопасить наше оборудование от:

  • воздействия жидкости и влаги;
  • проникновения в корпус устройства посторонних частиц и предметов;
  • касания человеком опасных участков прибора.

Предусмотрев все эти детали, мы должны выбирать пожарный извещатель, который имеет необходимую степень защиты по ГОСТ 14254.

Расшифровка степени защиты

Если перевести с английского аббревиатуру IP – International Protection, то это означает уровень защиты от проникновения, либо другого воздействия (пыле- влагозащищенность). Маркировка помимо букв сопровождается еще и двумя цифрами. Цифровое обозначение определяет уровень защиты корпуса (оболочки) электрооборудования от проникновения в него пыли, пальцев рук, влаги, различных твердых предметов. Кроме того, они означают уровень защиты от удара человека током при прикосновении к корпусу (оболочке). Эту классификацию регламентирует ГОСТ 14254-96.

Первая цифра – Пылезащита

Начнем с первой цифры, которая отвечает за защиту от проникновения внутрь корпуса твердых предметов.

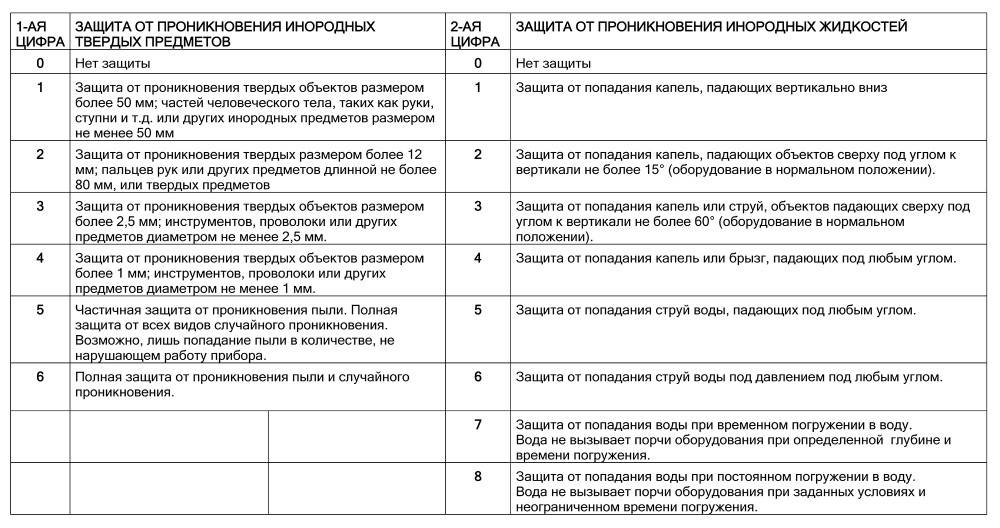

Степень защитыДиаметр твердых предметов, от которых обеспечивается защитаЗащита от проникновения
IP0xБез защиты, внутрь корпуса могут проникать любые твердые объекты
IP1x≥ 50 ммЗащита от проникновения твердых объектов большого размера. Например, частей тела, рук, других крупных объектов.
IP2x≥ 12,5 ммЗащита от проникновения объектов среднего размера. Например, пальцев, крупных инструментов.
IP3x≥ 2,5 ммЗащита от проникновения мелких объектов. Например, большинства инструментов, крупных кабелей.
IP4x≥ 1 ммЗащита от проникновения очень мелких объектов. Например, проводов, болтов, мелких инструментов.
IP5xПылезащищённоеЗащита от проникновения мелких частиц и пыли. При этом небольшое количество пыли все же может попадать внутрь корпуса. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками.
IP6xПыленепроницаемоеПолная защита от проникновения пыли. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками.

Именно к этой степени защиты относятся большинство защищенных телефонов и смартфонов. Например, сюда относятся устройства с пылевлагозащитой IP65, IP66, IP67 и IP68.

Вторая цифра маркировки – Влагозащита

Следующая цифра двузначного числа имеет не менее важное значение, нежели предыдущая. Маркировка обозначается цифрами в диапазоне от 0 до 8. От нее зависит возможность использования оборудования в помещении, где содержатся водяные пары

От нее зависит возможность использования оборудования в помещении, где содержатся водяные пары.

Оборудование, помеченное этим знаком, допустимо применять лишь в абсолютно сухих помещениях, хорошо отапливаемых зимой.

Расшифровка значений:

  • «1» — предполагает защиту механизма от водяных капель, вертикально падающих на оболочку прибора ; не попадая внутрь, где находятся детали под напряжением, влага стекает с поверхности;
  • «2» — корпус препятствует проникновению капель воды, падающих под углом в 15°;
  • «3» — преграда для водяных капель, стекающих под углом 60°;
  • «4» — электроустройства с этим показателем можно ставить под открытое небо, так как кожух защищает механизм от мелкого дождя и брызг;
  • «5» — оболочка выдерживает слабые струйки воды, благодаря чему они не могут попасть внутрь;
  • «6» — защита от водных струй большой мощности;
  • «7» — устройство этого класса можно погружать под воду на непродолжительное время;
  • «8» — максимальный уровень защиты, для приспособлений с этой маркировкой доступно стабильное функционирование под водой в течение длительного периода.

Возможны, но необязательны варианты комбинирования цифр с буквами.

Дополнительные символы

Дополнительные символы в коде обозначения степени защиты электрооборудования IP используются далеко не всегда. Обычно они присутствуют в тех случаях, когда фактическая степень защиты несколько больше той, которая указана в коде. Просто кодов ограниченное количество, точнее описать от чего конкретно предохраняет этот корпус или оболочка можно только с использованием этих дополнительных символов.

Кроме обязательных символов — двух цифр, стоять могут еще и буквы

Сразу после цифр могут стоять латинские буквы A, B, C, D. Они обозначают дополнительную защиту от прикосновений к токоведущим частям оборудования:

A — тыльной стороной руки;

B — пальцем;

C — инструментом;

D — проволокой.

Значение букв в кодировке степени защиты IP

На второй позиции могут стоять буквы H, M, S, W. Ими зашифрованы разные характеристики.

H — высоковольтное оборудование (среди бытовых приборов и оборудования его не найдешь);

M — во время проведения испытаний по защите от воды устройство работало;

S — при проведении испытаний было отключено;

W — корпус или оболочка защищают от погодных влияний.

Данные буквы ставятся только в том случае, если защитная оболочка удовлетворяет всем более низким требованиям. То есть если стоит буква C, то подлезть не получится ни инструментом, ни тыльной стороной ладони, ни пальцем.

При выборе техники часто возникает вопрос – «А что означает маркировка степени защиты IP на корпусе?”

Степень защиты корпусов различного оборудования от влаги регулируется: ГОСТ 14254 – 2015, IEC 60529, DIN 40050.

Что обеспечивает каждый уровень защиты корпусов?  Маркировка степеней защиты  IP (Ingress Protection Rating) ― это международные стандарты защиты электрического и электротехнического оборудования от вредного воздействия окружающей среды.

Цифра IP означает в каких условиях могут устанавливаться и эксплуатироваться электроприборы (обогреватели, кондиционеры, бытовые вытяжные вентиляторы, тепловые пушки и другое оборудование).

ПЕРВАЯ цифра в коде, описывающем класс защищенности, обозначает степень защиты от воздействия твердых предметов разного размера,

а также степень защищенности от проникновения внутрь корпуса:

0 — отсутствие какой-либо защиты;

1 — предохраняет от проникновения предметов диаметром более 50 мм (просто прикрывает от контакта внутренние части);

2 — предохранение от предметов диаметром 12 мм и более (от пальцев, веток и т.д.);

3 — не могут проникнуть объекты размером более 2,5 мм;

4 — возможно попадание только объектов размером менее 1 мм;

5 — полная защита от контакта, пылезащитная оболочка (внутрь может попасть небольшое количество пыли, но она на работе не отражается);

6 — самая высокая степень защищенности от пыли, пыленепроницаемая оболочка (не проникает даже пыль).

ВТОРАЯ цифра класса защиты IP показывает насколько корпус предохраняет содержимое от попадания влаги. Цифры стоят обычно от 0 до 7, но у европейских производителей встречаются и 8, и 9. Вот что все эти цифры обозначают:

0 — защиты от влаги нет;

1 — попадание на корпус вертикально падающих капель не нарушает работу устройства;

2 — если корпус отклонить под углом 15°, вертикально падающие капли не нарушают работу устройства;

3 — защита от брызг, падающих под углом до 60° (от дождя);

4 — не страшны брызги воды любого направления (можно ставить в ванных на расстоянии 20 см от источника воды и ближе);

5 — попадание струй воды не причиняет вреда (угол наклона любой);

6 — корпус способен противостоять волнам и струям воды (попавшая вода не мешает работе оборудования);

7 — при краткосрочном погружении на 1 метр в воду, устройство продолжает работать;

8 — при длительном нахождении на глубине 1 метр устройство работает;

9 — полная водонепроницаемость, устройство работает под водой длительное время.

Зная расшифровку второй цифры кода, легко можно установить, для каких условий можно использовать конкретное оборудование. Например, для установки на улице, корпус должен защищать содержимое от дождя. То есть, при установке на улице, берем оборудование, у которого вторая цифра IP кода не менее 4.

Наиболее распространенные классы защиты и область их применения

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

  • IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.

  • IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.

  • IP 43/44. Оборудование может использоваться во влажных помещениях.

  • IP50 Устройства для пыльных сред, защищенные от быстрого внутреннего загрязнения. Снаружи приборы IP50 могут легко очищаться. Отдельные частицы не могут выпасть из корпуса. В помещениях с повышенной влажностью приборы IP50 применять нельзя.

  • IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь,

  • IP60 Приборы полностью защищены от накопления пыли и могут использоваться в очень пыльной среде (например, это предприятия по переработке шерсти и тканей, в каменоломнях). IP65

  • IP65 / IP66 относятся к струезащищенным прибьорам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя устройства не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их работу. Приборы часто выпускаются в ударозащищенном исполнении. снег, оледенение.

  • IP 67/68. Оборудование может быть погружено в воду. Такое оборудование может использоваться, например в бассейне под водой.

Буквенные обозначения класса защиты

Согласно стандартам, принятым в ГОСТ 14254-96, в обозначениях дополнительно могут использоваться буквы, которые ставятся после цифр. Для определения степени защиты IP нужно уметь прочесть маркировку, т. е. сделать ее расшифровку.

Расшифровка первой буквы

Символ, стоящий сразу же после цифр, обозначает параметры доступа к внутреннему устройству электрооборудования.

Расшифровка первой буквы, которая может дополнять стандартный вариант маркировки IP электрического оборудования. Помимо расшифровки, в таблице также приводится метод определения показателя

Первый буквенный символ после двухзначного числа имеет следующее значение:

  1. А. Корпус таких устройств создает препятствие для проникновения крупных предметов; к частям прибора, находящимся под напряжением, нельзя прикоснуться ладонью.
  2. В. Оболочка приспособления не дает пользователю дотронуться пальцем до токоведущих элементов.
  3. С. Надежная защита делает невозможным контакт проводников с отверткой, ключом и другими инструментами.
  4. D. Идеально подогнанный кожух препятствует доступу в устройство иголки или тонкой проволоки.

Как пример, рассмотрим маркировку IP20В. Прибор, на который она нанесена, не имеет какой-либо защиты от влаги; внутрь него нельзя проникнуть предметом, толщина которого более 12,5 мм.

О чем скажет вторая буква

Следующий буквенный символ, используемый в маркировке, обозначает возможность функционирования электрооборудования в особых условиях.

Вторая буква маркировки содержит дополнительные сведения, указывающие на особенности функционирования устройств. Эти сведения могут оказать большую пользу для его корректной эксплуатации

В маркировке применяются следующие латинские буквы:

  1. H. Высоковольтный прибор, выдерживающий напряжение до 72 кВольт.
  2. М. Устройство способно выдерживать повышенную влажность, находясь в движении.
  3. S. Влага не попадает в неподвижно расположенное электрооборудование.
  4. W. Приспособление имеет добавочное предохранительное оборудование, гарантирующее абсолютную защиту от климатических факторов: росы, ветра, снега, града, дождя, инея.

Стоит отметить, что действующий в настоящее время ГОСТ упразднил обозначение «W», но оно может присутствовать в маркировках возрастного оборудования

Защита от попадания воды (вторая цифра в индексе IPXX):

  • 0 — устройство не защищено от проникновения воды;
  • 1 — защита от падающих вертикально капель;
  • 2 — защита от падающих вертикально капель при отклонении устройства на угол до 15° от рабочего положения;
  • 3 — защита от падающих вертикально или под углом до 60° брызг;
  • 4 — защита от падающих под любым углом брызг;
  • 5 — защита от водяных струй с любого направления;
  • 6 — защита от сильных водяных струй с любого направления;
  • 7 — защита от погружения на глубину до 1 метра на время до 30 минут;
  • 8 — защита от погружения на глубину более 1 метра на время до 30 минут с возможностью работы устройства под водой;
  • 9 — защита от струй воды высокой температуры под давлением.

Если говорить на конкретных примерах, то актуальные флагманские гаджеты разных компаний имеют отличающуюся степень защиты. Например, у Apple все устройства семейства iPhone 12 сертифицированы по максимальному уровню IP68, а у Samsung линейка Samsung Galaxy S21 имеет тот же уровень IP68, а вот новейшие складные Samsung Galaxy Z Fold 3 и Samsung Galaxy Z Flip 3 имеют защиту степени IPX8 — то есть они защищены от влаги, но не имеют защиты от пыли.

Часто можно встретить двойное обозначение вида, например, IP65/IP68, что указывает на защиту устройства от воды как при погружении его на глубину, так и при воздействии на него струями. Надо понимать, что уровни защиты выше 6-го не гарантируют защиту по уровням 5 и 6 — работа под водой вовсе не означает, что электроника без поломок вынесет испытание струями.

Даже если ваш смартфон сертифицирован по максимальному уровню IP68, всегда необходимо быть осмотрительными и осторожными. Испытания проходят в лабораторных условиях, которые в абсолютном большинстве случаев отличаются от реальной жизни — если в чистой и теплой воде электроника на испытаниях ведет себя отлично, то вот холодная или горячая вода даже с небольшой грязью уже может оказаться губительной.

Не стоит забывать, что со временем в процессе эксплуатации степень пылевлагозащиты может снижаться, а однозначно негативно на этот параметр влияют падения устройств, их повреждения и ремонт — даже вмешательство квалифицированных специалистов снижает вероятность электроники «выжить» без последствий под дождем, а уж если внутрь гаджета влезал кто-то из числа неспециалистов, то это практически гарантирует потерю защиты и превращения степени, условно, IP68 и IPXX.

Вывод простой — если хотите продлить жизнь своей электронике, старайтесь ее не ронять, не доверять ремонт неквалифицированным работникам и на всякий случай избегайте попадания устройств в экстремальные условия повышенной запыленности и влаги. Сертификация сертификацией, но аккуратная эксплуатация надежнее.

Кстати, совсем недавно мы тестировали защищенный (не только от воды/пыли, но и от ударов) смартфон Samsung Galaxy XCover 5 — посмотрите на видео в нашей статье, на что он способен. А еще у нас есть обзор новой колонки JBL Xtreme 3, которая защищена по IP67.

Как читать IP код – пример расшифровки

В качестве примера трактовки кода, который характеризует степень защиты ip, рассмотрим оборудование с популярным на практике обозначением IP54. Даже без использования таблицы из индекса следует, что:

  • IP указывает на то, что кодируемая информация относится к параметрам защиты электротехнического изделия от внешних воздействий окружающей среды;
  • цифровой индекс 5 указывает на то, что рассматриваемое изделие представляет собой продукт внешнего применения с усиленной устойчивостью к проникновению воды.

Для конкретизации этих данных и расшифровки степени защиты следует обратиться к таблице, согласно которой речь идет о конкретном образце техники, который:

  • полностью защищен от попадания пыли и в собранном состоянии не позволяет коснуться внутренних элементов схемы как руками, так и различными предметами (число 5 на первой позиции цифровой части индекса);
  • обеспечивает полную защиту от попадания внутрь брызг воды вне зависимости от направления воздействия (число 4 на второй позиции цифровой части индекса).

Отсутствие буквенного суффикса-расширения свидетельствует о том, что перед разработчиком оборудования не ставилась задача получения у него защитных свойств, превышающих общепринятые.

Наиболее распространенные классы защиты и область их применения

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

  • IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
  • IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
  • IP 43/44. Оборудование может использоваться во влажных помещениях.
  • IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
  • IP 67/68. Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.
  • Еще несколько классов защиты IP с областью их применения

В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.

IPX7 – степень защиты устройства от влаги

IPX7 – среди восьми степеней, вторая по максимально защищенной от влаги. Устройство с этим обозначением может не долго находиться под водой на глубине около метра без потери работоспособности. Сейчас множество приборов имеют эту степень IP, в том числе и некоторые модели телефонов.

Степень защиты IP и уровень защищенности оборудования

Уровень защиты используемого оборудования определяется в соответствии с системой классификации Ingress Protection Rating (сокращенно IP). Она определяет степень защиты корпуса (шкафа) от проникновения твердых частиц и воды, что является основанием для эксплуатации оборудования в определенных условиях.

В маркировке IP первая цифра указывает на степень защиты электрооборудования от прикосновений и проникновения пыли, вторая – на степень защиты от воды. Чем больше эти показатели, тем выше уровень защиты.

Шкаф IP54

Маркировка шкафа со степенью защиты IP54 указывает на полную защиту от контакта,  пылезащищенное исполнение корпуса (допустимо попадание крайне незначительного количества пыли, которое не способно нарушить работу устройства), а также на защиту от брызг воды, падающих в любом направлении.

Такие электротехнические шкафы имеют хорошо защищенный корпус и дверь со специальным уплотнением, обеспечивающим плотное примыкание к корпусу. Они могут устанавливаться в помещениях бытового и промышленного назначения с повышенным уровнем влажности и запыленности (в цехах, мастерских, на складах и пр.).

Шкаф IP55

Обладая степенью защиты IP55, электротехнический шкаф обеспечивает полную защиту от контакта. Он имеет пылезащищенное исполнение и, в отличие от корпуса IP54, защищает не только от брызг воды, но и водяных струй, направленных на корпус с любого направления.

Благодаря таким техническим параметрам шкафы со степенью защиты IP55 могут использоваться в помещениях с повышенным уровнем пыли, влаги, а также в условиях открытого пространства, обеспечивая надежную защиту оборудования.

Что это такое?


IP — сокращение от Ingress Protection Rating. В переводе это означает «степень защиты от нежелательных проникновений». По другой версии это сокращение от International Protection Marking — международное обозначение защиты.В русскоязычных источниках характеристику именуют более понятно — «классом пыле- и влагозащиты».

Она показывает, в какой мере корпус устройства защищает токоведущие части от контакта с твердыми частицами, в т.ч. самыми мелкими (пылью) и влагой. Необходимость в наличии такой характеристики объясняется тем, что электрооборудование работает в разных условиях.

К примеру, светильник, предназначенный для установки в чистом, сухом помещении, нет смысла оснащать герметичным корпусом — это привело бы к неоправданному удорожанию. Иное дело — прибор для уличного освещения: здесь требуется надежная защита и от влаги, и от пыли.

Класс защиты ip

Часто, когда имеют ввиду “степень защиты”, говорят “класс защиты ip”. С технической точки зрения это одно и тоже, тоесть синонимичные термины. В нормативной литературе формулировка “классы защиты ip” обычно не употребляется, однако часто можно встретить вопросы: “класс защиты ip54” или “класс защиты ip65”, или “класс защиты ip21 что это?”. В этих случаях имеется ввиду соответствующая степень защиты. Никаких иных или отдельных стандартов в этом случае не предусматривается, помимо указанных выше.

Рассмотрим далее общераспространенные степени защиты электротехнических изделий и оборудования. Дадим примеры расшифровки ip и определим, где и в каких случаях применяют корпуса этих маркировок. Для определенности возьмем случай для корпусов электро распредщитков.

IP 20

IP 20 – присутствует защита от больших, крупных предметов с диаметром выше 12,5 мм (на это указывает «2»), защиты от воды нет, поскольку в соответствующей позиции стоит «0». Такое оборудование IP 20 пригодно для установки в сухих строениях, где не предусмотрено  появление воды (брызг) на корпусе, нет воздействия объектов с диаметром до 12,5 мм. В случае корпуса распредщитка с IP 20, то его следует устанавливать в комнатах, коридоре квартиры но не следует применять, например, в ванной.

IP 30

IP 30 – представленная маркировка говорит, что изделие также не обладает защитой от влажности. Отличие от предшествующей в большей защите от механических воздействий. Электрощиток IP 30 защищен от предметов диаметром 2,5 мм и более.

IP 44

IP 44 – степень защиты указывает, что оболочка или внешний корпус изделий предохранен от посторонних предметов диаметром 1 мм и более. Таковыми являются различные провода, штыри, гайки, ручной инструмент, отвертки и т.д. Кроме этого присутствует защищенность от влажности и брызг воды случайной направленности. Оборудование с таким корпусом допускается применять в сооружениях с высокой влажностью, сырых, также вне помещения, но не следует допускать попадания воды струей. На изделии с корпусом IP 44 нет имеет предохранения от пыли. Если запыленность комнаты или помещения повышена, не следует применять щиток с IP44.

Корпуса электрических щитов IP 44 пригодны для в строений с повышенной влажностью, а также для монтажа вне жилых помещений, но под крышей. Это позволит предупредить открытое воздействие струи воды.

IP 54

IP 54 – представленная степень защиты разнится с IP 44 тем, что здесь присутствует более полная и надежная защита от посторонних предметов. Корпус с такой степенью защиты следует выбирать для помещений, где может быть возникновение пыли. На электрическое оборудование в корпусе IP 54 пыль будет попадать в незначительной массе, отрицательного воздействия на функции изделия оказано не будет.

IP 55

IP 55 – корпус изделий обладает полной защищенностью от механического негативного влияния различных предметов и отчасти от проникновения пыли. IP 55 применяется в сырых помещениях, вне их, где может происходить кратковременное действие на оболочку (корпус) оборудования воды в виде струи. Обычно, корпуса электрических щитков, предназначенные для наружной установки, обладают степенью IP 55. Данный щиток разрешено монтировать практически в любом месте на площади участка дома. Навес для него не требуется.

IP 65

IP 65 – обладает полной защитой от пыли, он обладает абсолютной пыленепроницаемостью. Электрощиток с IP 65 может быть смонтирован или использован при любых условиях окружающей среды, как внутри, так и вне помещения.

Характеристики наиболее применяемых классификаций

Не каждая степень защиты электрооборудования IP распространена при монтаже в условиях квартиры или частного дома. Это естественно, ведь нет никакого смысла переплачивать за прибор с максимальным уровнем защиты, если в помещении, где он будет устанавливаться, тепло, сухо и не пыльно. А потому имеет смысл понять, какая степень защиты IP наиболее применяема в том или ином помещении при электромонтаже в жилой квартире.

IP20 — устройства с подобной защитной маркировкой оптимальны для установки в прихожей, спальне и так далее. Защита от влажности у них отсутствует, а потому применимы они только в сухих помещениях (к примеру, для ванной комнаты они не подойдут). Пыль и грязь допустимы только при условии их крупных частиц не менее 12,5 мм.

IP44 — подобные приборы, уже подходят для установки в ванных комнатах. Конечно, прямого напора воды они не перенесут, но обычная влажность и попадание брызг воды работе не помешают. Также допустима установка оборудования с подобной маркировкой на открытом воздухе, при условии навеса над ними для предотвращения попадания осадков.

IP55 — это оборудование уже более высокого класса защиты.  Применимо, помимо влажных помещений, и на улице без навеса, так как непродолжительное действие дождя не отражается на эксплуатационных способностях электроустановок. Также имеется частичная защита от пыли и полная защита от механических повреждений.

IP65 — почти идентичный предыдущему прибор, с той лишь разницей, что защита от пыли является не частичной, а полной. Такое оборудование подходит для любых уличных погодных условий, не боится дождя, пыли, грязи и так далее.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
