Тепловая пушка на отработанном масле своими руками: поэтапная инструкция по изготовлению

Сборка теплообменника

Печку делал для обогрева гаража. Водяных батарей у меня в гараже нет, так что я решил, что лучше, чтобы сразу подогревался и циркулировал воздух. Если же у вас есть водяные батареи, то можете отказаться от воздушного теплообменника и просто пустить 4-5 водяных змеевиков через верхнюю камеру, подключив их параллельно. В таком случае конструкцию надо дополнить циркуляционным насосом и вентилятором. Подобное оснащение позволит обогревать печкой хоть весь дом, надо лишь комнату для установки печки выделить.

Сборка теплообменника

Вернемся к моему теплообменнику. Его я установил между дымоотводящей трубой и горелкой печки – тут тепла больше всего. К теплообменнику приварил железную пластину. Благодаря ей будет лучше удерживаться пламя. Также она поспособствует распределению огня внутри корпуса печки.

Внутри теплообменника поставил воздушный завихритель. Каких-то инженерных изысков в таком завихрителе нет, зато со своей задачей он справляется на все сто. При работе на максимальной мощности металл корпуса раскаляется до алого цвета, а нагретый выходящий воздух пробивает даже через перчатку. Сам завихритель можете увидеть на фотографии.

Дальше я взял канальный вентилятор и поставил его с одной стороны теплообменника. Кстати, к вентилятору можно подключить термореле для автоматизации. Это позволит самостоятельно устанавливать температуру и экономить ресурсы. Я, например, решил использовать термореле от Autonics – у меня оно просто валялось без дела. Но можно взять и какую-то бюджетную модельку, к примеру, Vemer KLIMA. Его я тоже опробовал, функционирует отлично.

Изготовление крышки горелки

Во время розжига доступ в отсек отработки обеспечивает элемент, который выполняется в виде крышки. Эта деталь должна обладать достаточно значительным весом. Ее монтируют на заблаговременно приваренных навесах, которые должны быть монтированы на горловине корпуса конструкции. Если элемент будет выполнен в менее внушительном весе, то появится вероятность самопроизвольного открытия приспособления при функционировании горелки. Проверить правильность работы горелки можно оценив пламя, которое должно быть ровным и обладать фиолетовым оттенком, оно будет появляться при сгорании масляно-кислородной смеси в корпусе конструкции.

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста — организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие — выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Размеры агрегата произвольные и могут меняться при подборе труб другого сечения

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

1. Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
2. В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
3. Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

Здесь мастер для лучшей теплоотдачи приделал конвекционные ребра из стальной полосы 40 мм

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину — 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Один из простых способов отбора тепла — подключение печки к горизонтальной трубе длиной 3-4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача — добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3-5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Тепловая пушка на дровах своими руками

• Загружается топливо в камеру горения.
• Как только воздух нагреется, включится вентилятор, который будет подключен к патрубку нагревательной камеры горфрой.
• Внутри баллона имеется горизонтальная перегородка, за счет того, что она воспринимает наибольшую тепловую нагрузку, воздух нагревается довольно быстро.
• Горячий воздух, поступающий из второго патрубка, сможет обогреть любую точку помещения.

Нагнетающим прибором в этом устройстве является вентилятор, выбор которого зависит от площади помещения: для маленькой комнаты подойдет кулер, находящийся в компьютерном системном блоке. Для средних габаритов жилья можно использовать бытовые вентиляторы, расположенные в вытяжках.

• Отрезать от баллона верхнюю часть, это нужно выполнить по сварочному шву. Для более мощной конструкции необходимо обрезать верх ниже сварочного шва. Перед этим нужно выкрутить вентиль, и чтобы оставшийся пропан не взорвался, заполнить его водой. Если этого не выполнить, то работа с болгаркой будет опасной.
• Изготовить дополнительные детали. Вырезать из металла круг размером около 300 мм, он будет исполнять роль перегородки. Для дверок нужно выполнить обрамление в виде полоски шириной 80 мм. Если материал останется, то из него можно нарезать небольшие полосы, которые пойдут для теплообменных ребер.
• Выполнить колосниковую решетку, подгоняя длину ее прутьев под размер баллона, затем расположить ее в нижней его части.
• Обрезать проемы для установки загрузочной дверцы. В них вставляется обрамление дверец, они представляют собой сварную конструкцию из полос. Предварительно следует подготовить дверцы, приварив к ним петли и ручки.
• Изготовить воздушную камеру. Подготовленный металлический круг уложить вместо отрезанной верхней части и приварить наглухо. Прикрепить в ней вентилятор и приварить ребра.
• Установить дымоходный патрубок.

Особенности эксплуатации и ухода

Если вы хотите, чтобы прибор служил как можно дольше, необходимо:

• использовать только качественное топливо (газ, дизель, бензин);
• не допускать сильных перепадов напряжения в электросети (если в вашем регионе они случаются часто, подключать пушку следует через УЗО — устройство защитного отключения);
• не допускать попадания воды на электрическую тепловую пушку, а также не использовать её в помещениях с высокой влажностью (свыше 93%);
• оберегать прибор от ударов, падений и механических нагрузок;
• располагать прибор дальше 0,5 м от легковоспламеняющихся вещей, в том числе тканей и мебели;
• выдерживать период привыкания (от 2 часов) после транспортировки прибора на холоде (ниже 0оС);
• регулярно очищать защитные решётки и корпус.

Явные показания для ремонта:

• визуально заметные повреждения корпуса, трубок, проводов;
• искрение в местах подсоединения проводов;
• неоднократное срабатывание защитного реле.

Обратите внимание: причины и методы устранения действительны для электрических тепловых пушек

Если вы приобрели тепловую пушку, более подробную информацию о её эксплуатацию сможете получить из гарантийного талона либо прилагаемого производителем буклета. Те, кто собрал прибор самостоятельно, могут ознакомиться с правилами, разыскав в сети инструкцию для похожей модели.

Как видите, при должном внимании и старательности, можно соорудить тепловую пушку, которая обеспечит вам комфорт в любом неотапливаемом помещении.

Горелка Бабингтона

Горелка Бабингтона отличается от других печей на отработанном топливе. В конструкцию попадает воздух под давлением, разрывая масляную пленку. Тем самым происходит распыление горючей жидкости. Воздух соединяется с топливом, и в результате сгорания горючего материала образуется тепло. На схеме хорошо виден принцип работы печи данного типа.

Устройство горелки Бабингтона

Для изготовления горелки Бабингтона понадобятся: распылитель; баллон; насос; паяльная лампа; контейнер для сбора отработки; защита от брызг.

Горелка мало чем похожа на настоящую печь, но при этом эффективно нагревает помещение. Некоторые элементы печки необходимо будет собрать вручную. Изготовление частей горелки Бабингтона:

1. Корпус печи делается из пустого газового баллона. Необходимо убрать воронку для залива.
2. Далее следует сделать отверстия для труб на месте воронки. Отверстия высверливаются сверлом в виде спирали по внутренней части. Трубы необходимо присоединить к конструкции при помощи сварочного аппарата. На нижней части трубы следует сделать крепеж для присоединения распылителя.
3. Форсунка, или же распылитель, необходима для захвата воздухом отработанного масла и облегчения процесса розжига. Распылитель лучше всего изготавливать при помощи токарного станка. Основа делается из стержня с гладким хвостовиком. При помощи форсунки можно будет закрепить шланг к подводу масла. Наполовину стержня необходимо сделать метрическую резьбу. Труба должна быть диаметром в 16 миллиметров. Необходимо высверлить отверстие по всей длине распылителя, которое будет стыковаться с поперечной деталью. Место стыковки форсунки и шланга желательно защитить от воспламенения при помощи стального экрана.
4. Чтобы топливо смешивалось с воздухом, необходимо разместить у конца топливной трубки полусферу. Подойдет как дверная ручка, так и болт со сферичной шляпкой. По центру сферы высверливается небольшое отверстие, через которое и будет производиться контакт.
5. Отстойник топлива следует делать со специальной трубой, по которой масло будет обратно возвращаться в основной бак с топливом.

Конструкцию можно усложнить, приделав специальный вентиль для контроля подачи топлива. Также нужно убедиться в качестве сборки печи. Чтобы масло в горелке Бабингтона не подтекало, устройство необходимо сделать полностью герметичным.

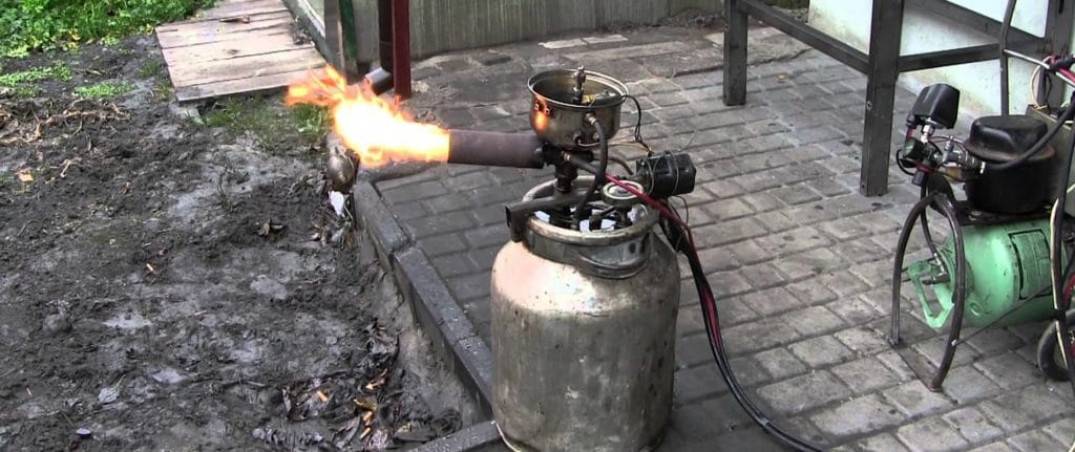

Горелка Бабингтона в действии

Отопители на отработке: принцип работы

Источниками энергии для пушки выступают разные виды отработанных жидких масел:

Непригодны слишком вязкие виды горючего с показателем выше 90 по стандарту SAE. Также не стоит заливать в тепловой агрегат экологически опасные вещества.

Воздухонагреватели на отработанном масле характеризуются капельным типом нагревающей конструкции. Топливо капает в раскаленную чашу, испаряется, выделяя тепло. Более мощные приборы предполагают наличие горелки и фильтрующих систем.

В процессе работы нагреватели воздуха на отработанном масле выделяют много продуктов сгорания. Поэтому такие приборы чаще всего стационарные: их соединяют с дымоходом для вывода вредных веществ из помещения. Агрегаты с косвенным нагревом можно использовать для обогрева территорий, где есть люди. Это все те же СТО, гаражи, а также другие виды мастерских, служебные помещения, дачи, теплицы, оранжереи, склады, бытовки.

Мобильные устройства с прямым нагревом, как правило, маломощные, за счет чего и количество выхлопов минимальное. Тем мне менее обогревать такими приборами людные территории не рекомендуется. Компактные агрегаты чаще служат для технологической сушки, а не для обогрева. С их помощью можно ускорить затвердение бетона, штукатурки, краски и прочих отделочных материалов. Особенно полезным обогреватель оказывается во время зимнего строительства.

Отработка как недорогой вид топлива

Отработанное машинное (техническое) масло видится эффективным топливом для хозяйственно-бытовых установок обогрева. Этот вид энергоресурса позволяет экономить на потреблении электричества и одновременно получать требуемое количество тепла. Правда, с точки зрения экологии, сжигание отработанного масла приравнивается к химическим выбросам.

Отработанное машинное масло – идеальное топливо для самодельных бытовых печей и тепловых пушек. Обращение к такому виду топлива позволяет решать две задачи – экономить средства и утилизировать отработку

Однако на экологический момент никто не обращает внимания. Главное — получить дешёвое тепло. К тому же пушки на отработанном масле, изготовленные своими руками, зачастую представляют собой технологически опасное оборудование.

Есть немало примеров, когда выгорали сразу несколько частных гаражей по той причине, что кому-то из владельцев авто не хватало тепла, и он решил снять проблему самодельной пушкой на отработке.

Поэтому, принимая решение на изготовление подобной системы нагрева, следует с полным пониманием подойти к делу. Необходимо просчитать все конструктивные варианты, обезопасить личную собственность и собственность других людей.

Виды нагревателей на отработанном масле

Все масляные котлы делятся на две разновидности – пиролизные и турбогорелки.

Пиролизные

Агрегаты из стальных труб имеют жаропрочное покрытие. Это цельная конструкция, в которой открывается только крышка на камере сгорания.

Принцип работы конденсационных газовых котлов отопления и как выбрать

Прибор состоит из следующих частей:

• выносной масляный насос;
• блок управления;
• камера сгорания с водяным теплообменником;
• встроенный вентилятор.

Принцип работы:

1. В емкость заливают отработку. Оттуда по специальному шлангу отработка подается в испарительную камеру из толстой стали.
2. Камера испарения нагревается до определенной температуры.
3. В процессе нагревания масло со дна испаряется. Образующийся пар поднимается и попадает в камеру сгорания.
4. В центре камеры установлена перфорированная труба. В нее подается воздух из вентилятора.
5. Разогретые пары масла перемешиваются с кислородом и эффективно сгорают.
6. Это способствует нагреванию теплообменника.
7. После пары идут в газотрубный теплообменник. Здесь они отдают тепловую энергию воде, которая подается в отопительную систему.
8. Продукты горения выводятся по вентиляции.

Турбогорелки

Турбинированные котлы отопления жидкотопливные по принципу работы напоминают дизельные агрегаты. Топливо распыляется в мелкий туман, который и сгорает. Эти приборы очень чувствительны к качеству теплоносителя. Масло с различными примесями и водой просто не загорится.

Принцип работы котла:

1. В специальный отсек заливается масло.
2. Оно принудительно нагнетается в область возгорания, где уже наблюдается повышенная температура.
3. Летучие продукты горения смешиваются с кислородом и выходят через сопло, сгорая.
4. Смолистые продукты горения начинают накапливаться в отсеке.
5. Даже после отключения горелки в отсеке сохраняется максимальная температура.
6. Поскольку подача воздуха продолжается горелка очищается самостоятельно от нелетучих продуктов пиролиза.

Горелки на отработке, пиролизном и другом дешевом топливе

ЭФФЕКТИВНЫЕ И ЭКОНОМИЧНЫЕ ГОРЕЛКИ NORTEC

До 85% экономии!

Мощность горелок — от 15 до 1500 кВт

ИСПОЛЬЗУЙТЕ ЛЮБОЕ ДОСТУПНОЕ ТОПЛИВО:

• отработанные машинные и технические масла;
• пиролизное (синтетическое) топливо
• растительные масла из фастфуда;
• жидкие животные жиры (рыбий жир);
• дизтопливо и керосин;
• сырую нефть;
• легкое печное топливо и т.п.

Для подбора оборудования звоните:

8

центральный офис

Мы можем Вам перезвонить:

ООО «TC Груп Энергия» — эксклюзивный дистрибьютор горелок на отработанном масле NORTEC в России. Приглашаем к сотрудничеству дилеров и сервисные центры!

Подробнее об устройстве горелок на отработанном масле…

Горелки на отработке NORTEC подходят для сжигания многих горючих жидкостей:

• отработанных машинных и технических масел
• пиролизного топлива
• растительных масел
• жидких животных жиров (рыбий жир)
• легкого печного топлива
• нефти
• дизельного топлива
• керосина и др.

Горелки на отработке предназначены для работы с теплогенераторами (воздушными отопителями) и водяными котлами. Стандартизованное посадочное место позволяет установить горелку в соответствующий по мощности нагреватель воздуха или водогрейный котел большинства производителей.

Подробнее о горелках на отработке NORTEC…

Универсальные горелки и все дополнительное оборудование к ним постоянно имеются в наличии на складе компании в Москве. Мы делаем доставку горелок в любой регион РФ.

Это интересно: Отопление в деревянном доме: сравнительный обзор подходящих систем

Виды

Все тепловые пушки делятся на две большие группы:

Электрические

Нагревательный элемент выполнен в виде спирали или ТЭНа.

Последний представляет собой ту же спираль, только помещенную в медную трубку, заполненную кварцевым песком.

ТЭН служит дольше, так как установленная в нем нагревательная спираль не контактирует с воздухом (нет окисления).

Нагрев происходит за счет преобразования электрической энергии в тепловую, что обусловлено высоким сопротивлением материала нагревательной спирали.

С точки зрения удобства эксплуатации электропушки являются идеальным вариантом, поскольку они:

• не шумят;
• не производят выхлопных газов;
• могут менять мощность в пределах от 0% до 100%;
• могут быть полностью автоматизированы;
• не требуют хранения запаса топлива.

Однако, электричество — довольно дорогой энергоноситель, так что применение такой пушки, особенно мощной, может ударить по карману. К тому же, на объекте, не подключенном к сети электроснабжения, такой прибор будет бесполезным. В бытовых условиях можно отметить ограничение по мощности, так как проводка в жилых домах обычно рассчитана всего на 4,5 кВт.

Иногда тепловыми пушками называют еще и инфракрасные (ИК) обогреватели. У таких приборов нет вентиляторов — они распространяют тепло в виде излучения (на здоровье не влияет).

Главное достоинство — минимальные теплопотери, поскольку ИК-пушка греет не воздух, отдающий тепло ограждающим конструкциям, а в первую очередь непосредственно предметы. Воздух нагревается уже от них.

Горелочные

Нагрев осуществляется за счет сжигания топлива, поступающего в горелку. По виду используемого топлива такие пушки делятся на несколько разновидностей:

1. Дизельные. Такие пушки дороги в эксплуатации, но зато они могут развивать значительную мощность, что обусловлено высокой калорийностью дизельного топлива.
2. Газовые. К сильным сторонам этих пушек относят прежде всего дешевизну эксплуатации — газ пока является самым дешевым энергоносителем. Используется та же его разновидность, что и для автомобилей, так что заправить баллон газовой тепловой пушки можно на любой автозаправочной станции. Также эти приборы могут работать на газе природном, который поставляется по газопроводам.
3. Многотопливные. В большинстве своем работают на отработанных маслах.

Горелочные пушки могут отличаться способом нагрева.

Дизельная тепловая пушка прямого нагрева

Существует две разновидности:

1. С прямым нагревом. Нагнетаемый воздух смешивается с горячими газами — продуктами горения топлива. Такие пушки имеют 100-процентный КПД, но они отравляют воздух, поэтому во время их работы в помещении не должно быть людей, животных и растений.
2. Непрямого нагрева. Продукты горения выбрасываются в дымоход, а вырабатываемое тепло сообщается нагнетаемому воздуху через теплообменник. При таком исполнении часть тепла теряется, но зато пушка может использоваться на объектах с постоянным пребыванием людей.

Горелочная пушка снабжена небольшим резервуаром для хранения запаса топлива, поэтому она, в отличие от электрической, ни к чему не привязана и может эксплуатироваться в полевых условиях.

С косвенным нагревом

Такие пушки часто называют водяными. Тепло в них не вырабатывается, а доставляется при помощи теплоносителя, обычно воды. То есть это, по сути, батарея отопления, снабженная вентилятором.

Тепловые пушки отличаются номинальной мощностью и степенью автоматизации работы. Самые «продвинутые» имеют функцию программирования.

Газовая пушка

Преимущества и недостатки пушек на отработке

Масляные нагревательные приборы имеют свои позитивные и негативные стороны. У пушек этого типа имеется множество достоинств.

Они универсальны: тепловые агрегаты могут работать не только на минеральных маслах (тепловое, моторное), но и на других видах топлива, например, на биологическом масле или смеси горючих веществ. Не допускается лишь применение трансформаторного и других масел, плотность которых превышает 90 по шкале SAE.

Нагревательные приборы, для функционирования которых применяются различные отработанные масла, позволяют утилизировать отходы транспортного горючего, загрязняющего окружающую среду

Они дешевы: отработанное минеральное или биологическое масло, которое используется в качестве горючего для подобных моделей тепловых нагревателей, не подлежит восстановлению и является отходом производства. Его можно приобрести по минимальной стоимости.

Приборы имеют высокий КПД. Коэффициент полезного действия современных моделей тепловых приспособлений может достигать 100%.

Тепловые пушки разных видов находят широкое применение как в быту, так и в народном хозяйстве. Их применяют для экстренного обогрева жилья, поддержании комфортной температуры в общественных и производственных зданиях, теплицах и оранжереях

При использовании моделей непрямого нагрева прибор не выделяет неприятных запахов, сажи и копоти, поэтому воздух в помещении всегда остается чистым.

Но при горении топлива в приборах выделяется углекислый газ, количество которого зависит от мощности прибора. Из-за высокого содержания CO2 в выхлопах пушки с большой теплоотдачей желательно «привязывать» к дымоходам, через которые выводятся продукты сгорания, поэтому высокомощные модели на отработке практически всегда стационарны.

Виды агрегатов на отработанном масле

Аналогично газовым и дизельным пушкам, устройства, работающие на отработке, могут быть двух основных типов: прямого и непрямого действия.

У моделей первого типа (прямого нагрева) внутри корпуса-цилиндра располагается круглая газовая горелка, которая со всех сторон обдувается воздушным потоком, перетекающим от вентилятора. Нагретая воздушная масса совместно с продуктами сгорания выпускается через трубу, расположенную на противоположной стороне пушки.

Пушка с прямым нагревом имеет большую теплоотдачу, однако при ее работе в помещение попадают вредные вещества. Этого недостатка лишены модели с непрямым действием

Поскольку газообразные отходы содержат вредные для здоровья людей и животных вещества, пушки рекомендуется применять лишь в хорошо проветриваемых пространствах. Устройства прямого нагрева могут использоваться для поддержания комфортной температуры в безлюдных помещениях: постройках, гаражах, цехах.

Конструкции тепловых пушек второго типа (непрямого нагрева) снабжены встроенной системой, позволяющей отделять дымовые газы, выделяющиеся при горении масла. В то же время тепло от них передается продуваемому вентилятором воздуху, который скапливается в предусмотренном для этой цели теплообменнике, что позволяет избежать прямого контакта между газом и воздушными массами.

Последние после обогрева выходят из теплообменной камеры через специальный проем, оборудованный в корпусе, тогда как продукты сгорания покидают пушку через боковой патрубок, который подсоединяется к трубе дымохода.

Модели непрямого нагрева отличаются экологичностью, при их использовании в помещение не попадают вредные газы, а также отсутствуют запахи, благодаря чему подобные устройства годятся для отопления помещений в присутствии людей.

Все тепловые пушки на отработке можно также разделить на следующие категории:

• Стационарные – устройства большой мощности, которые устанавливают на одном месте и подсоединяют к дымоходу.
• Мобильные – компактные приборы, которые можно передвигать по помещению. Как правило, они имеют прямой нагрев и небольшую мощность, поскольку устройства с масштабной теплоотдачей выделяют много продуктов сгорания.

Аппараты, функционирующие на отработанных маслах, различаются по габаритам, форме, дизайну, наличию дополнительных функций.

Особенности ремонта дизельных пушек для обогрева помещений

Ремонтное обслуживание установки, работающей на дизельном топливе, может вылиться в существенную сумму. Лишь одна процедура диагностики стоит около 1000 руб. По этой причине многие владельцы гаражей и складских помещений прибегают к самостоятельному ремонту конструкций.

Как выполнить ремонт дизельной тепловой пушки самостоятельно

Если теплый воздух не перемещается, возможно, неисправен электропривод вентилятора. Ремонт предполагает зачистку клемм, проверку обмотки на двигателе (для этого подойдет аналоговый тестер), а также изоляции. Иногда поломка настолько серьезная, что поверхностной корректировкой не обойтись. В таких случаях остается одно – замена двигателя.

Важной деталью конструкции являются форсунки. Он качества работы этих элементов зависит полноценное функционирование всей обогревательной системы. Эти детали редко ломаются, а новые элементы на замену вышедшим из строя можно купить любом магазине

Эти детали редко ломаются, а новые элементы на замену вышедшим из строя можно купить любом магазине.

Современные тепловые пушки оснащены удобной панелью управления, которая позволяет регулировать температуру нагрева воздуха

Гораздо чаще необходимость в ремонте дизельной пушки возникает по причине засорения фильтра. Чтобы устранить эту поломку достаточно открыть корпус конструкции, открутить пробку и достать загрязненный элемент. После промывки с помощью чистого керосина фильтр готов к дальнейшей эксплуатации. Перед установкой этой детали на место желательно продуть его с помощью струи сжатого воздуха.

Правила безопасной эксплуатации дизельных приборов

При эксплуатации дизельных приборов очень важно придерживаться основных требований безопасности. Емкость, наполненную топливом, нельзя размещать ближе, чем на 8 м от источников открытого огня и любых нагревательных приборов. Важно! Не допускается использование бензина вместо дизеля

Летучие компоненты этого вещества увеличивают в несколько раз вероятность взрыва

Важно! Не допускается использование бензина вместо дизеля. Летучие компоненты этого вещества увеличивают в несколько раз вероятность взрыва. Помещение с работающей пушкой нужно покинуть при первом появлении этих симптомов:

Помещение с работающей пушкой нужно покинуть при первом появлении этих симптомов:

• сильная сухость во рту;
• болевые и неприятные ощущения в носу и горле, а также области глаз;
• головная боль, появившаяся внезапно;
• тошнота.

Профессиональная модель теплогенератора на дизельном топливе от компании Master

Наличие угарного газа в закрытой комнате негативным образом сказывается на состоянии людей, страдающих от заболеваний сердечно-сосудистой системы, легких. Не допускается присутствие беременных и больных с малокровием в помещении, где работает пушка.

Благодаря своей экономичности дизельные пушки так востребованы на рынке. Соблюдая элементарные правила эксплуатации, можно избежать проблем со здоровьем. В остальном использование дизельной пушки не несет опасности. Качественное устройство с подходящими техническими характеристиками способно обеспечить гараж или склад эффективным обогревом на долгие годы. Конструкция этих приборов настолько проста, что большая часть поломок, которые возникают в процессе эксплуатации, может быть устранена владельцем без вмешательства со стороны специалистов.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

• болгарка;
• сварочный аппарат;
• молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

• огнеупорное асбестовое полотно;
• герметик термостойкий;
• стальной лист толщиной 4 миллиметра;
• металлическая труба с сечением 20 и 50 сантиметров;
• компрессор;
• вентиляционную трубу;
• сгоны;
• болты;
• стальные переходники;
• углы полудюймовые;
• тройники;
• арматуру сечением 8 миллиметров;
• насос;
• бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки. Соорудить ее можно самостоятельно:

• уголки размером половину дюйма соединяются за счет сгонов и тройников;
• на маслопровод закрепляется штуцер с помощью переходников;
• все соединения предварительно обрабатываются герметиком;
• из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
• для установки горелки используются две разного размера пластины из стали;
• внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
• горелка вставляется в предназначенный для нее корпус;
• после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
• большая пластина монтируется в качестве крепежной накладки;
• в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
• две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.
