Установка электромагнитного клапана
- Рекомендуется устанавливать клапан в сухом и вентилируемом помещении. При установке на улице рекомендуется использовать навес или защитный короб, для избегания попаданий осадков на катушку.
- Катушка клапана нагревается во время использования. Поэтому клапан рекомендуется устанавливать с запасом свободного места вокруг него для охлаждения катушки, а так же для возможности смены вышедшей из строя катушки без демонтажа клапана с трубопровода.
- Большинство соленоидных клапанов можно использовать только в одном направлении потока. Направление потока указывается стрелкой на корпусе клапана, учитывайте это при монтаже.
- Трубы с обеих сторон клапана должны быть надежно закреплены, для избежания вибрации и выхода трубопроводной арматуры из строя.
- Рекомендуемое установочное положение клапана горизонтальное (катушкой вверх). Для клапанов прямого действия допускается вертикальная установка. Клапаны пилотного действия устанавливать вертикально запрещено (пилотный канал может не сработать – клапан или не откроется или не закроется).
Типы запорной арматуры
Сегодня на рынке представлены только два типа запорной арматуры. Из приведенного выше описания ясно, что это клапаны с корпусом и фланцами.
У каждого типа есть свой диапазон типоразмеров. Основное отличие одного вида от другого – это сфера применения. То есть резьбовые устройства чаще всего используются в бытовых целях, а фланцевые – в производстве.
Это связано с показателями условного давления, которые запорные механизмы способны выдерживать в процессе эксплуатации:
- запорная арматура – 0,6 МПа;
- фланцевые клапаны – 1,6 МПа.
Оба типа имеют одинаковую конструкцию с включением пружины, запорного элемента, плавкой перемычки и других элементов. Однако внешне разница видна по диаметру отверстия.
Если более подробно о сфере применения, необходимо выделить следующие места и сектора в зависимости от типа КТЖ:
- Резьбовая арматура применяется при прокладке газопровода в жилых домах, котельных, промышленных объектах различного назначения.
- КТЗ с фланцевым присоединением применяются при прокладке газопровода в крупных котельных и промышленных объектах большой площади.
Второй тип клапана более востребован в промышленной сфере из-за большого диаметра проходного отверстия. Если для дверей с резьбой он колеблется в пределах 15-50 миллиметров, то для фланцевых дверей этот показатель может варьироваться от 50 до 200 миллиметров.
при установке клапана важно использовать термостойкую прокладку. Несоблюдение этого условия может привести к тому, что КТЗ сработает и отключит подачу газа, а прокладка, например, из паронита или другого материала, сгорит
Тогда газ начнет поступать в комнату через вафельный стык
Соединение входного фланца термопреобразователя с контрфланцем трубопровода необходимо герметизировать специальной термостойкой прокладкой. Он может выдерживать температуру до 900 ° C в случае пожара.
Упомянутые прокладки изготовлены из специального жаропрочного материала. В состав входят армированный графит в фольгированной оболочке и нержавеющая сталь, из которой сделана эта фольга.
При срабатывании клапана сцепления герметичность остается на уровне 100%. Показатель остается даже при длительном воздействии высоких температур (900 ° C)
Какая первая, какая вторая версия запорных устройств может работать на любом газе. После срабатывания механизма клапан меняют, заменяя его таким же новым. В некоторых случаях для дальнейшей работы регулируемого клапана достаточно заменить предохранитель.
Назначение, принцип действия и устройство клапана
Электромагнитные устройства применяют, чтобы быстро осуществлять дистанционное управление газопроводной системой в качестве регулирующей и запорной арматуры. Они обеспечивают признаваемую вполне достаточной безопасность при транспортировке и использовании природного газа. Повсеместное распространение электромагнитных автоматических соленоидных приспособлений в качестве запорной и регулирующей арматуры затронуло не только промышленные объекты и магистральные газопроводы, но и бытовую сферу. Их устанавливают на такие бытовые приборы, как газовые колонки и котлы, а также на газовые баллоны и при установке на автомашину ГБО.
Внутри соленоидных устройств возможна установка фильтров, позволяющих производить дополнительную очистку природного газа от содержащихся в нем примесей. При возникновении утечки природного газа, когда мгновенно произойдет изменение давления в системе, автоматика молниеносно перекроет подачу рабочей среды, исключив распространение токсичного вещества, представляющего огромную угрозу для здоровья.
Работают они таким образом. Пока не подано электрическое напряжение, устройство остается статичным, катушка обесточена, механическим воздействием пружины обеспечивается герметичное соприкосновение мембраны или поршня клапана с седлом. Подавая электрическое напряжение на катушку, добиваемся открытия клапана, происходящего под воздействием, порождаемым магнитным полем, возникающим в катушке, на плунжер, который втягивается в нее.
При подаче электричества клапан автоматически перекрывает подачу газа в сеть
Электромагнитные устройства для регулировки подачи газа составлены такими элементами:
- корпусом;
- крышкой;
- мембраной (поршнем);
- плунжером;
- штоком;
- пружиной;
- электрической катушкой (соленоидом).
Для изготовления корпусов и крышек могут быть использованы различные материалы:
- металлы и сплавы (принято использование чугуна, нержавейки, латуни);
- полимеры (прибегают к применению нейлона, полипропилена, эколона и т. п.)
Для изготовления плунжеров и штоков требуются особые магнитные материалы. Для катушек предусматривается изготовление корпуса, защищенного от проникновения пыли или полностью герметичного. Чтобы обмотать соленоиды, применяют высококачественный эмалированный провод, на который идет электротехническая медь.
К газопроводу электромагнитные устройства подключаются резьбовым или фланцевым соединением. Подключение к электросети производится посредством штекера.
Система автоматического контроля и защиты от загазованности и утечки газа в доме, квартире
Опасные свойства газового топлива:
- способность газа образовывать с воздухом пожаро- взрывоопасные смеси;
- удушающая способность газа.
Компоненты газового топлива не оказывают сильного токсикологического действия на организм человека, но при концентрациях, снижающих объемную долю кислорода во вдыхаемом воздухе менее 16%, вызывают удушье.
При горении газа происходят реакции, при которых образуются вредные вещества, а так же продукты неполного сгорания.
Углерода оксид (угарный газ, СО) — образуется в результате неполного сгорания топлива. Газовый котел или водогрейная колонка могут стать источником угарного газа при неисправности тракта подачи воздуха для горения и удаления дымовых газов (недостаточной тяги в дымоходе).
Угарный газ обладает остронаправленным механизмом действия на организм человека вплоть до смертельного исхода. К тому же, газ не имеет цвета, вкуса и запаха, что увеличивает риск отравления. Признаки отравления: головная боль и головокружение; отмечается шум в ушах, одышка, учащённое сердцебиение, мерцание перед глазами, покраснение лица, общая слабость, тошнота, иногда рвота; в тяжёлых случаях судороги, потеря сознания, кома. Концентрация в воздухе более 0,1 % приводит к смерти в течение одного часа. Опыты на молодых крысах показали, что концентрация CO в воздухе 0,02 % замедляет их рост и снижает активность по сравнению с контрольной группой.
Сигнализатор загазованности — датчик утечки газа, обязательно ли ставить
С 2021 года строительные правила (пункт 6.5.7 СП 60.13330.2016) требуют в помещениях новых жилых домов и квартир, в которых расположены газовые котлы, водогрейные колонки, кухонные плиты и другое газовое оборудование, устанавливать сигнализаторы загазованности по метану и оксиду углерода.
Для уже построенных зданий это требование можно рассматривать как весьма полезную рекомендацию.
Сигнализатор загазованности по метану служит датчиком утечки бытового природного газа из газового оборудования. Сигнализатор по оксиду углерода срабатывает в случае нарушений в работе системы дымоотвода и поступления дымовых газов в помещение.
Датчики загазованности должны срабатывать при достижении концентрации газа в помещении, равной 10% НКПРП природного газа и содержании в воздухе СО более 20 мг/м3.
Сигнализаторы загазованности должны управлять быстродействующим запорным (отсечным) клапаном, установленным на вводе газа в помещение и отключающим отсекающим подачу газа по сигналу датчика загазованности.
Сигнализатор должен быть оснащен встроенной системой для подачи светозвукового сигнала при срабатывании, и/или включать автономный блок подачи сигнала — извещатель.
Установка сигнализаторов позволяет вовремя заметить утечку газа и нарушения в работе тракта дымоудаления котла, предотвратить пожар, взрыв, отравление людей в доме.
НКПРП и ВКПРП — это нижний (верхний) концентрационный предел распространения пламени — минимальная (максимальная) концентрация горючего вещества (газа, паров горючей жидкости) в однородной смеси с окислителем (воздух и др.) при котором возможно распространение пламени по смеси на любое расстояние от источника зажигания (открытое внешнее пламя, искровой разряд).
Если концентрация горючего вещества в смеси меньше нижнего предела распространения пламени, такая смесь гореть и взрываться не может, поскольку выделяющейся вблизи источника зажигания теплоты для подогрева смеси до температуры воспламенения недостаточно.
Если концентрация горючего вещества в смеси находится между нижним и верхним пределами распространения пламени, подожженная смесь воспламеняется и горит как вблизи источника зажигания, так и при удалении его. Такая смесь является взрывоопасной.
Если концентрация горючего вещества в смеси превышает верхний предел распространения пламени, то количества окислителя в смеси недостаточно для полного сгорания горючего вещества.
Область значений концентрации между НКПРП и ВКПРП в системе «горючий газ — окислитель», соответствующая способности смеси к воспламенению, образует область воспламенения.
Сигнализатор загазованности для сжиженного газа
В строительных правилах нет обязательных требований по установке сигнализаторов загазованности в помещениях при использовании сжиженного газа. Но сигнализаторы на сжиженный газ имеются в продаже и их установка несомненно снизит риски для вас и ваших близких.
Преимущества и недостатки
У электромагнитного газового клапана много преимуществ и практически нет недостатков. Его главный плюс заключается в возможности быстрого и удаленного регулирования потоков в рабочей среде. С его помощью можно подключаться к автоматизированной и централизованной системе управления, что заметно повышает оперативность и точность регулирования параметров по сравнению с ручной эксплуатацией.
Элемент помогает заметно снизить затраты на технологические процессы, повысить безопасность производства и сократить воздействие опасных факторов производственной среды, а также повысить эффективность работы различных приборов и установок. Соленоидный привод клапана не оснащен зубчатой и червячной передачей, за счет чего заметно усиливается его надежность и простота управления.
Электромагнитный мультиклапан
Во всех этих системах ГБО независимо от класса и принципа действия ключевую роль играет такое устройство как мультиклапан. Именно он пропускает и запирает газ, фильтрует состав смеси, отбирая вредные вещества и примеси (именно поэтому встроенный фильтр нуждается в регулярной замене).
Удаление царапин на кузове автомобиля без покраски.
НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.
Читать далее >>
Первоначально обычный механический клапан имел только запорную функцию и был намертво приварен прямо к баллону. Оборудование первого поколения вакуумного типа начинает использовать клапан с дополнительной вакуумной мембраной, играющей роль датчика уровня разреженности в коллекторе. Дальнейшее усложнение конструкции и всеобщая унификация горловин баллонов различных производителей привели к увеличению числа одновременно выполняемых рабочих операций. Современный электромагнитный мультиклапан для авто состоит из целого набора встроенных клапанов, связанных обратной связью датчиков с электронным блоком управления.
Зачем нужны термозапорные клапаны?
Термозапорные клапаны – устройства, представляющие собой запорную газовую арматуру. Они автоматически перекрывают газопровод, ведущий ко всем приборам, работающим от газа.
Все «заглушки» маркируются как КТЗ с определенным набором цифр после букв. Вторая цифра указывает на диаметр газовой трубы, для которой может подойти данный механизм.
Назначение термозапорного клапана
Основное назначение КТЗ – перекрытие подачи газа к оборудованию в случае пожара. Что помогает не только защититься от взрыва, но и не дает увеличиться площади возгорания вдвое и более.
Если же запорный клапан находится в открытом положении, то само по себе устройство никак не препятствует прохождению горючего вещества к приборам и технике.
Термозапорные механизмы монтируются на трубопроводы, где максимальное давление может составлять 0,6 МПа – 1,6 МПа.

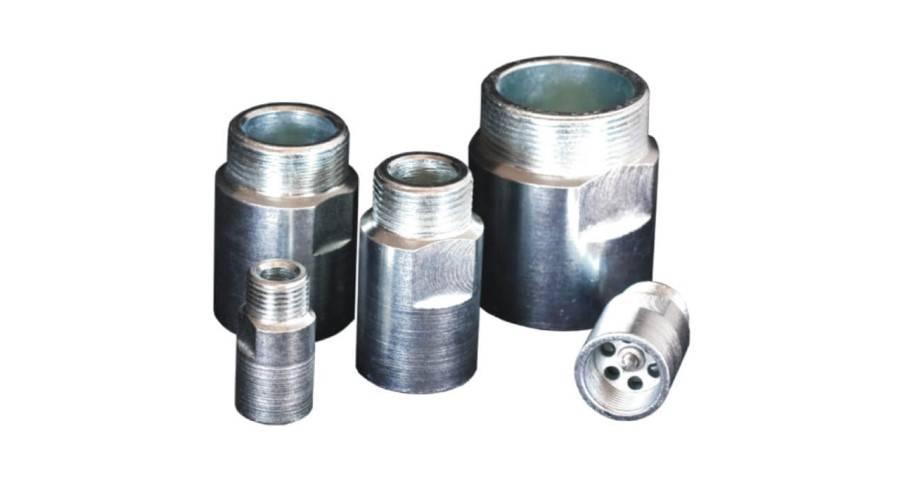

Термозапорный клапан резьбового типа. Применяется для оборудования с меньшим давлением (до 0,6 МПа). Они чаще всего используются для бытовых нужд
КТЗ фланцевого типа, который используется в трубопроводах с высоким давлением (приближенным к максимуму). Чаще применяется на промышленных объектах
Далее обозначим назначение запорной арматуры, предписываемое правилами пожарных инстанций.
В нормативах по правилам пожарной безопасности существует регламент, который подразумевает использование клапанов:
- На оборудовании всех магистралей газа природного происхождения. Предполагаются любые типы систем (сложность, разветвленность), любое количество приборов-потребителей.
- Для обеспечения защиты различных газифицированных объектов и устройств, работающих от газа. В данном случае применимы клапаны, которые рассчитаны на автоматизацию (срабатывание) при достижении температурного режима в помещении до 100 °C.
- Монтаж термозапорных модулей на входе в помещение.
В соответствии с ППБ-01-03 (Правила пожарной безопасности) термозапорные устройства должны монтироваться во всех помещениях, где есть газопровод. Однако сюда не относятся здания V категории огнестойкости.
Также не обязательна установка КТЗ в зданиях, где трубопроводы оснащены электромагнитными клапанами. Их, как правило, размещают вне здания, и если возникает воспламенение внутри строения, срабатывает газовый анализатор, после чего подача газа прекращается.
Следует понимать, что КТЗ – это не очередной российский «тренд». Использование этих устройств на различных объектах хозяйствования, где существует газовое оборудование, является обязательным в таких странах мира, как Германия, Франция, США и т.д.
Где применяется термозапорный клапан?
Область применения термозапорных газовых заглушек – это, в первую очередь, трубопроводы, подводящие газ к разным по назначению приборам, в которых сжигается газ (бытовые и промышленные приборы не зависимо от типа).
Установка КТЗ на любом газопроводе не допустима вне пределов помещения, после монтажа какой-либо другой газовой арматуры, также на байпасах, в смежных помещениях и там, где рабочая температура воздуха при действии газового оборудования может достигать более 60 °C.
Важно не нарушать правила монтажа – на газопроводе первым устанавливается запорный клапан, и только после него остальная газовая арматура, приборы и оборудование
Располагать клапан можно в разных положениях, только стоит обращать внимание на стрелку-указатель, нанесенную производителем на корпусе
Термозапорный клапан с резьбовым соединением. Стрелки на стальном элементе при выполнении монтажа на газопровод должны соответствовать направлению потока газа
Здесь видно расположение КТЗ на трубопроводе. Монтаж клапана в обязательном порядке выполняется первым на вводе газопровода, либо на отводе от стояка
По отношению к горизонту расположение установленного клапана может быть любым. О правилах установки КТЗ более подробно мы расскажем далее.
Термозапорные клапаны имеют особую конструкцию, которая позволяет устройству автоматически перекрывать подачу газа в нужный момент. Если поближе познакомиться с конструктивными особенностями клапанов, можно быстрее понять суть их действия. Далее разберем все более подробно.
Особенности и виды бытовых датчиков газа
По своей сути датчик утечки газа представляет собой небольшое, иногда мобильное устройство, которое реагирует на изменение состава воздуха в помещении. Специальный запорный элемент (клапан), дополняющие прибор, дает возможность вовремя останавливать подачу топлива, если его избыток обнаружен в воздухе.
Устройство для контроля протечки газа, снабженное запорным клапаном, может оповещать владельцев об утечке с помощью звуковых или световых сигналов. Некоторые модели могут работать в системе «Умный дом».
Наличие отсекателя делает работу газоанализатора предельно автономной: датчик без участия человека самостоятельно перекроет подачу газа, что особенно удобно, если владельцев жилья нет дома. Дополнительно современные устройства могут включить принудительную вентиляцию в помещении и передать сигнал о возникновении аварийной ситуации в соответствующие службы.
Само устройство состоит из основных функциональных узлов.
- первичныйпреобразователь — датчик, который улавливает газ в окружающем воздухе и фиксирует его концентрацию;
- измерительныймодуль — считывает информацию с первичного преобразователя и сравнивает ее с допустимыми номинальными величинами;
- исполнительный узел — клапан, который непосредственно останавливает подачу голубого топлива;
- элемент питания — сетевой блок, аккумулятор или гальванический элемент.
Датчик может реагировать на различные виды газов, благодаря чему детекторы можно классифицировать по типу поглощаемого топлива.
Приборы могут быть следующего типа:
- анализаторы содержания природного газа;
- детекторы углекислого газа;
- датчики по выявлению угарного газа;
- комбинированные устройства, реагирующие на разные газы.
Последний тип является более популярным, так как дает возможность в полной мере отслеживать безопасность состава воздуха.
Дополнительно современные приборы разделяют и по способу определения концентрации газа:
- Каталитические газоанализаторы (или термокаталитические) – у них поверхность чувствительного элемента покрыта слоем катализатора (диоксидом олова, платины, палладия). Газ, концентрация которого повышается при утечке, окисляется кислородом воздуха, что вызывает нагрев. Что, в свою очередь, является сигналом для срабатывания датчика.
- Полупроводниковые детекторы срабатывают при резком понижении сопротивления чувствительного элемента, выполненного на основе оксида олова. Сопротивление снижается при повышении концентрации СО, который доокисляется. Для обеспечения быстродействия сенсора в его конструкции предусмотрен нагреватель – резистивный слой из инертных материалов.
- Электрохимические датчики с твердотельным или жидким электролитом – у первых используется твердый электролит связке с нагревателем, а у вторых в качестве чувствительного элемента выступает кислотный или щелочной раствор.
- Инфракрасные датчики устанавливают текущую концентрацию топлива, анализируя среду, которая находится в пределах инфракрасного спектра.
По способу питания газоанализаторы бывают проводными и беспроводными. Первые работают от сети и зависимы от наличия электроэнергии. Датчики второго типа функционируют благодаря аккумулятору, являются более надежными благодаря своей автономности.
Оснащение прибора клапаном-отсекателем значительно расширяет функционал устройства и делает его эксплуатацию более рациональной. Ведь всего один вовремя сработавший запорный клапан может спасти десятки жизней. Поэтому на принципах работы этого узла стоит остановиться подробнее.
Зачем нужен термозапорный клапан: описание и назначение
Для минимизации риска взрыва при высоких температурах на газопроводе инженерами был разработан термозапорный клапан, который при пожаре автоматически перекрывает поступление газа. Таким образом можно не только нивелировать вероятность возникновения пожара, но и уменьшить площадь самого пожара в два раза.
Такие предохранители маркируются кодом КТЗ с набором цифр, указывающие на диаметр трубы для которой предназначено устройство.
Клапаны устанавливаются на газопроводы с рабочим давлением от 0,6 МПа до 1,6 МПа. Нижнюю границу давления способны выдерживать резьбовые предохранители (используются чаще в быту), а верхнюю – фланцевые (применяются на промышленных объектах).
КТЗ необходимо устанавливать первым на входе газопровода, до всего оборудования, чтобы при срабатывании герметично перекрыть подачу газа в помещение. Пока действовали ППБ 01-03 (Правила пожарной безопасности) это было обязательным требованием хоть для частного дома, хоть для завода. С мая 2012 года монтаж КТЗ может осуществляться только по требованию заказчика.
Типы газовых клапанов
Электромагнитные газовые клапаны бывают различной конфигурации и внутреннего устройства, но все они делятся на:
- Закрытые в нормальном состоянии (НЗ). То есть при отсутствии напряжения газ перекрыт. Это в основном клапаны аварийного типа.
- Открытые в нормальном состоянии (НО). Газ свободно проходит, если на катушке нет напряжения, и перекрывается при подаче сигнала управления.
- Универсального типа. В таких устройствах можно переключать положение затвора, который может быть как открытым, так и закрытым, при отсутствии питания на катушке электромагнита.
По принципу приведения в действие затвора клапан запорный электромагнитный газовый бывает непрямого и прямого способа запирания. В первом случае сердечнику электромагнита помогает давление рабочей среды в случае срабатывания затвора. Во втором затвор перемещает только электромагнитная сила, воздействующая на стержень.
Газовые клапаны могут выполнять не только защитную функцию, но также распределительную. В этом смысле существуют устройства на разное количество ходов:
- Клапаны двухходового типа. Это самые распространенные модели защитных клапанов, имеющие один вход и один выход. Их основная функция – перекрыть канал в любых возможных аварийных ситуациях.
- Клапаны трехходового типа. Распределительные клапаны, предоставляющие возможность направлять поток газа от входа между двумя выходами.
- Клапаны четырехходового типа могут быть встроены в различные сложные системы, где есть необходимость управлять потоками энергоносителя по трем различным каналам.
Кроме приведенных особенностей модификаций газовых клапанов, каждое конкретное устройство может иметь оригинальную конструкцию, отличную от стандарта. Так, некоторые клапаны имеют внутренности, специально изготовленные для работы в агрессивных условиях.
Строительные правила и нормы
Согласно СП 60.13330.2016 оснащение жилых помещений датчиками загазованности не является обязательным и осуществляется по требованию заказчика. Но это касается только уже построенных зданий.
В соответствии с п.6.5.7 СП 60.13330.2016 сигнализатор загазованности требуется в новых, реконструированных, подлежащих капремонту жилых строениях, где предполагается эксплуатация котлов, колонок, плит и другого оборудования.
Исполнительным механизмом такого датчика служит быстродействующий электромагнитный клапан — отсекатель, блокирующий подачу газа. Его следует установить на вводе газа в помещение и сблокировать с сигнализатором, чтобы при подаче сигнала последнего клапан моментально прекратил подачу голубого топлива.
Расположение сигнализатора и отсекателя зависит от плотности используемого газа и особенностей разводки в квартире. Выбор места требует высокой квалификации мастера
На этапе планирования помещение обследуется. Пристального внимания заслуживают участки, в которых возможно скопление газа (углубления, ниши). Нельзя допускать наличие «мертвых зон».
Кроме переделки внутриквартирной разводки по необходимости проводят разборку, сборку или замену кухонной мебели, техники, а также монтаж:
- скрытой электропроводки;
- системы подачи тревожной информации;
- принудительной вентиляции.
Все работы ведутся по проекту, что требует подготовительных действий. Сначала нужно обратиться в районную газовую службу.
Инструкция по согласованию выглядит так:
Составление заявления по образцу с указанием желаемых изменений в магистрали
Документ служит основанием для визита мастера по месту установки оборудования.
Уже на месте представитель организации все осматривает, проверяет, проводит расчеты в соответствии с нормами, принимая во внимание план заявителя.
Рассчитывается смета, подготавливается план.
Согласовывается план и смета: документ выдается на руки заявителю для ознакомления и получения согласия на установку.
Проведение оплаты в случае согласия с предложенным проектом.. Если смета и/или план не устраивают заказчика, это обговаривается с мастером, находится компромиссное решение и проект дорабатывается. Если смета и/или план не устраивают заказчика, это обговаривается с мастером, находится компромиссное решение и проект дорабатывается
Если смета и/или план не устраивают заказчика, это обговаривается с мастером, находится компромиссное решение и проект дорабатывается.

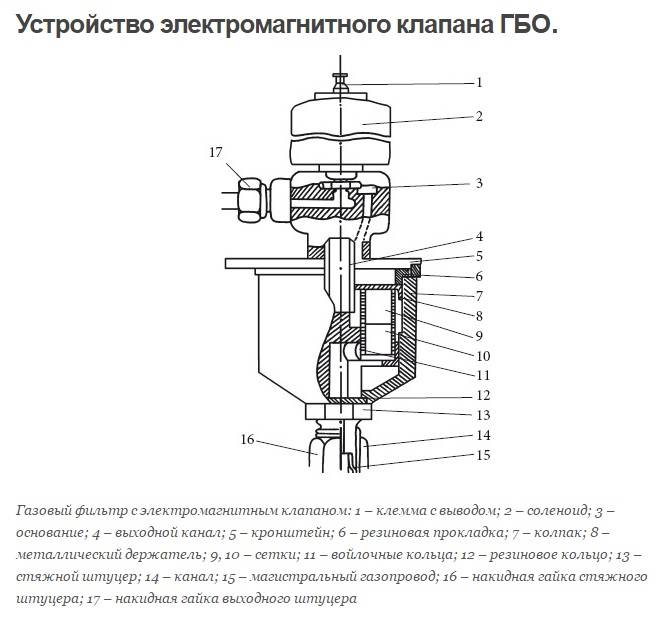

Устройство клапана газовой аппаратуры
В типовом варианте электромагнитный клапан ГБО состоит из:
- сердечника, оснащённого прокладкой;
- пружины возврата клапана в обратное положение;
- непосредственно клапана, также имеющего прокладку;
- медной катушки;
- источника магнитного поля;
- прокладок и уплотнителей;
- фильтрующего элемента;
- корпуса.
Более детально конструкция газового клапана рассмотрена на представленном ниже изображении. Отметим, что в зависимости от фирмы-производителя узла ГБО его устройство и конструкция могут слегка отличаться от рассмотренных в сегодняшней статье, но незначительно. Так, к примеру, некоторые мультиклапаны дополнительно оснащаются скоростным клапаном, который необходим для организации питания мотора при обрыве основной топливной сети.
В шаблонном варианте газовый клапан располагается перед редуктором-распылителем , зачастую прям в его корпусе. По сути, подобный элемент ГБО является прообразом клапанов бензина, используемых в карбюраторных и инжекторных системах. Конечно, газовое оборудование – в корне иной способ подпитки мотора, но всё-таки некоторые сходства с бензиновыми типами питания найти можно. Например, клапана обеих систем обеспечения являются переключателями режимов работы мотора. То есть, если посредством переключения специального тумблера автомобилист включает газовое оборудование в качестве основного питания мотора, то бензиновая система отключается специальным клапаном, и наоборот.
