Делаем трубогиб профильной трубы своими руками: лучшие примеры самодельных конструкций

Улитковый трубогиб

В таком трубогибе перемещение нажимного ролика обеспечивается вилкой, скользящей в направляющих, которые снабжены ограничителями. В вилке просверлены отверстия для установки двух роликов – малого, который будет выполнять деформирование, и большого, для фиксации трубчатой заготовки. Для перемещения вилки с противоположной её стороны предусмотрена рабочая рукоятка.

Порядок работ:

1. Изготовить прижимную вилку.
2. Выточить нажимные ролики (можно со сменными вставками, которые будут определять внешний диаметр трубы).
3. Вставить и закрепить ролики на вилке (можно и шплинтами, но лучше предусмотреть резьбовое соединение).
4. Из листового металла толщиной не менее 8 мм изготовить основание, предусмотрев в нём отверстия под крепёж.
5. Закрепить на основании ограничители хода вилки.

Недостатком улиткового трубогиба считается его малая производительность, поскольку ход вилки определяется размерами деформируемой части трубы, а также максимальным усилием деформирования. Зато улитковые трубогибы занимают мало места и просты в переналадке: достаточно переместить большой ролик в новое положение.

Как устроен трубогиб

Металлопрокат, согнутый под определённым углом, необходим во многих конструкциях. В их числе:

• инженерные коммуникации в жилых домах: водопровод, канализация, вентиляция;
• ограждения по периметру участка;
• мебель домашняя и садовая;
• теплицы;
• беседки и навесы.

Сложные металлические конструкции требуют использования сгонов или трубогиба

Согнуть можно любой металлопрокат, главное – использовать правильный инструмент для этой цели. Придавать необходимую форму можно не только стальным конструкциям, сгибанию поддаются металлопластик, медь, алюминий.

Чтобы грамотно использовать инструмент, необходимо внимательно изучить советы профессионалов на видео. Трубогиб своими руками для профильной трубы  может быть изготовлен в простом, ручном варианте или с использованием гидравлики.

Считается, что профильный материал труднее поддается сгибанию

Гидравлические устройства быстро и качественно согнут любые металлические детали.

Обычный, фронтальный трубогиб состоит из следующих элементов:

• трёх металлических валов;
• цепи привода;
• вращающейся оси;
• поворотного механизма;
• рамы из металлического профиля.

Схема ручного устройства

Иногда валы делают из дерева или пластика, но стоит принять во внимание, что подобные ролики справятся не с любой трубой. Если не рассчитать сопротивление материала, валы могут просто разрушиться

Сгибание труб без применения трубогиба

Если планируется разовая операция или нет возможности собрать необходимую конструкцию, можно согнуть трубу круглого сечения и без использования специальных установок.

Для этого из дерева вырезают заготовку, форма которой соответствует планируемому радиусу кривизны готового изделия. Трубу в зажимах сгибают о заготовку. Возможна и замена такого шаблона на вбитые в деревянную подставку штыри или крюки, расположенные по принципу первого описанного в статье трубогиба.

https://youtube.com/watch?v=qqEMzHURfWc

Ещё один способ — сделать в трубе на месте будущего внутреннего радиуса пропилы соответствующей ширины, после чего согнуть трубу (края пропилов должны совместиться) и с помощью электросварки восстановить целостность трубы. По такой технологии можно сгибать трубы любого размера и в любом направлении.

1 Конструкция трубогиба и необходимые материалы

В строительной практике в разное время использовалось множество разнообразных моделей гибочных станков, отличающихся между собой как конструктивным устройством, так и принципом работы. Однако лучше всего зарекомендовали себя роликовые трубогибы, в сравнении с аналогами они отличаются большей эффективностью и простотой эксплуатации.

Конструкция такого станка состоит из следующих элементов:

• 3 ролика — два из которых фиксированы, а положение третьего можно регулировать по вертикали, изменяя тем самым радиус изгиба трубы;
• ось вращения, на которой крепятся ролики;
• приводной механизм, состоящий из шестеренок, соединяющих их цепи и ручного рычага;
• несущий каркас, на котором закреплены все вышеуказанные элементы.

Отметим, что трубогиб для профильной трубы обязательно нужно оснащать стальными роликами. Деревянные и полимерные ролики подойдут для работы с пластиковыми трубами, для металлического профиля их прочностных характеристик будет недостаточно.

Схема трубогиба с размерами

Подобные трубогибы работают по принципу прокатки — это наиболее щадящий метод изгиба, при реализации которого вероятность излома профиля сводится к нулю. Для гибки трубу необходимо уложить на два нижних ролика и опустить верхний так, чтобы создать на нее давление, после чего с помощью ручного рычага ролики приводятся во вращение и начинается гибка. Процесс повторяется до тех пор, пока конструкции не будет задан требуемый радиус либо угол изгиба.

Чтобы сделать такой трубогиб своими руками вам потребуются следующие комплектующие:

• стандартный автомобильный домкрат;
• 3 стальных валика;
• квадратный профиль для каркаса;
• пружины;
• цепь и ручка для привода;
• втулки, металлическая пластина либо швеллер для опоры станка.

Для изготовления рамы необходимо брать профиль 20*20 с толщиной стенки не менее 5 мм. Диаметр валиков подбирается по ширине их внутреннего паза, руководствоваться необходимо максимальным размером труб, с которыми вы планируете работать.

1.2 Как сделать трубогиб — пошаговая инструкция

Чтобы сделать трубогиб своими руками вам потребуются такие электроинструменты как болгарка (с отрезным и шлифовальным кругом), сварочный аппарат и шуруповерт. Все металлические элементы станка рекомендуем предварительно покрыть антикоррозийной грунтовкой, таким образом вы значительно увеличите срок его эксплуатации.

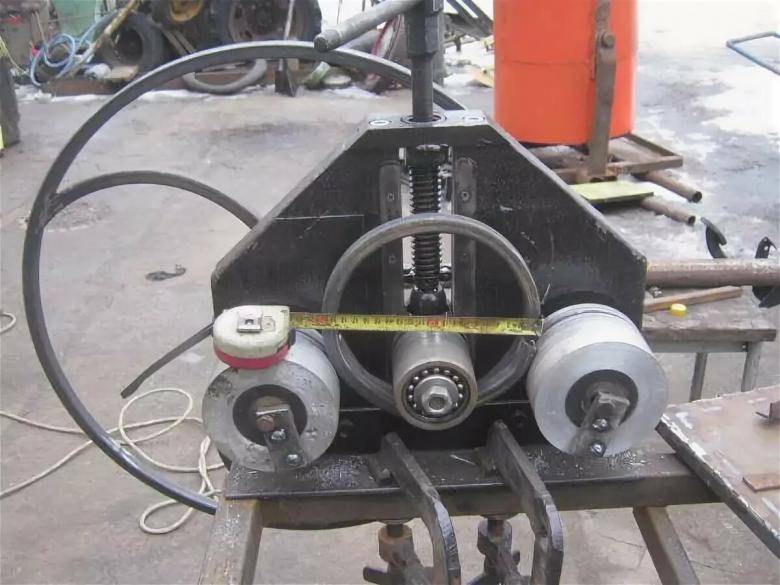

Самодельный трубогиб для профильной трубы

Размеры станка приведены на вышеуказанной схеме, его сборка выполняется по следующему алгоритму:

1. Обрезается подходящий по длине кусок швеллера, который будет использоваться в качестве опорной пластины для каркаса.
2. Далее на токарном станке вытачиваются обоймы для подшипников внутри роликов и к опоре вертикально приваривается два отрезка уголка высотой 10-15 см.
3. Монтируется основная несущая платформа под валики из аналогичного швеллера, длина которой короче длины нижней пластины на 10 см.
4. В крайней части верхнего швеллера высверливается сквозное отверстие, в котором на резьбовую втулку монтируется отрезок верхнего швеллера недостающей длины. Под отрезком устанавливается домкрат, который упирается подъемником в регулируемую пластину.
5. К верхней части каркаса привариваются 3 ролика, которые устанавливаются в подшипниках. Для поднятия боковых роликов над поверхностью пластины используется уголок, центральный поднимается на большую высоту посредством прямоугольного профиля.

6. В отверстие центрального ролика устанавливается ось вращения, к которой приваривается приводная ручка, после чего вал цепью соединяется остальными роликами. Изготавливать самодельный трубогиб без цепи, оставляя приводным только один ролик, не рекомендуется, так как в таком случае возможно снижение КПД работы из-за пробуксовки профиля при прокатке. На приводном рычаге лучше всего делать проворачивающуюся ручку.

Сделать хороший трубогиб своими руками — недостаточно, еще необходимо научиться правильно работать с таким оборудованием. Существует два метода гибки — холодный и горячий. Холодный является наиболее простым в реализации, но при этом  очень грубым методом, поскольку он оставляет на профиле видимую деформацию в месте, где в трубу вдавливался ролик в начале процесса (вся остальная часть профиля  гнется ровно).

Однако холодный метод при работе с особо толстостенным профилем применять достаточно проблематично, так как он требует значительных трудозатрат. Тут оптимально подходит горячая гибка, которая предполагает нагрев участка трубы в зоне начального воздействия, что позволяет значительно увеличить ее пластичность. В качестве источника огня лучше всего использовать паяльную лампу.

Как сделать самостоятельно станок для гибки труб

Чтобы сделать станок для гибки профильной трубы своими руками необходимо помнить о тому, что конечное изделие должно отличаться предельной простотой и выполняло свою функцию.

1-й способ

Чтобы сделать и пользоваться гибочным станком для профильной трубы необходимо подготовить два куска швеллера, два обрезка пальцев, являющихся частью гусениц трактора, и четыре уголка.

Чтобы согнуть заготовку понадобится домкрат, способный развивать усилие в 5 тонн и более. При этом потребуется его модернизация за счет установки на выдвижном штоке стальной платформы, для изготовления которой можно использовать выработанный шкив, имеющей ширину «ручейка» сопоставимую с профилем трубы. В данном случае обустройство гидравлического привода предполагает отрезание половины шкива и высверливание в нем посадочного места под шток домкрата.

Станина будущего станка собирается из уголков, закрепленных на стальной плите посредством сварки. Всего используется четыре уголка, имеющих полку от 60 до 80 мм, на верхних концах которых фиксируют с помощью сварки два швеллера. Для регулировки угла загиба предусматривается необходимость наличия симметричных отверстий в стенках швеллеров, которые требуется высверлить.

Чтобы привести готовый станок в исходное для работы положение, достаточно:

• в полученные в швеллерах отверстия вставить оси (пальцы) и закрепить на них ролики в качестве упоров для заготовки;
• поднять платформу домкрата до того уровня, чтобы в образовавшийся промежуток могла пройти заготовка;
• установить заготовку в станок для профильной трубы и создать требуемый изгиб с помощью домкрата, используя его функциональность.

2-й способ

Самодельный трубогиб для профильной трубы на основе проката подразумевает, что заготовка будет уложена на боковые ролики, а сверху прижата третьим. После фиксации трубы в этом положении останется только привести посредством цепной передачи в движение валы для достижения нужного изгиба.

Чтобы сделать станок для прокатки профильной трубы потребуется:

• изготовить ролики и обоймы для размещения подшипников, что может быть достигнуто за счет обращения к услугам профессионального токаря. Всего конструкцией создаваемого устройство предусмотрено наличие трех валов, где один крепится на пружинах, а другие фиксируются в боковинах рамы;
• подготовить полку. Для этого понадобится швеллер (50 мм), из которого надо будет собрать прямоугольник 100 на 30 см. Затем в собранной полке следует проделать отверстия под валы и нарезать резьбу, необходимую для реализации возможности изменять силу воздействия прижимного вала;
• посредством сварки собрать конструкцию из имеющихся деталей;
• полку подвесить на пружины, а боковые валы соединить цепью посредством звездочек, приварив на один из валов рукоятку;
• установить домкрат таким образом, чтобы его использование позволяло изменять силу прижатия.

Внимание! Проблематично изготовить функциональный прокаточный трубогиб без соответствующих расчетов и чертежей. При этом не все обладают необходимыми для этого знаниями, поэтому лучше всего воспользоваться готовой документацией.. Самостоятельное изготовление трубогиба для профиля – это вполне реализуемая задача, которая должна соотноситься с определенными целями

Если вы планируете проведение таких работ лишь как разовое мероприятие, то можно собрать деревянную конструкцию, которая вполне способна выдержать короткий срок эксплуатации. В противном случае, когда предполагается изготовление труб с тем или иным изгибом на постоянной основе, желательно обзавестись стационарным агрегатом более сложной и надежной конструкции

Самостоятельное изготовление трубогиба для профиля – это вполне реализуемая задача, которая должна соотноситься с определенными целями. Если вы планируете проведение таких работ лишь как разовое мероприятие, то можно собрать деревянную конструкцию, которая вполне способна выдержать короткий срок эксплуатации. В противном случае, когда предполагается изготовление труб с тем или иным изгибом на постоянной основе, желательно обзавестись стационарным агрегатом более сложной и надежной конструкции.

Чтобы собрать стационарное устройство, востребованное для изгиба труб, необходимо сделать следующее:

• смонтировать металлический каркас, соединив его элементы с помощью болтов и сварки;
• установить оси и валы на них в соответствии с имеющимся чертежом, соблюдая уровни размещения: два выше третьего;
• собрать цепную передачу, используемую для приведения станка в действие, для чего понадобится не только цепь, которую можно позаимствовать, например, со старого мотоцикла, но и три шестерни;
• закрепить на одном из валов ручку.

Изготовление компактного трубогиба улитки

Изделия из профильной трубы «Улитка» получила такое название потому, что выступает силовым шаблоном. Это трафарет, который нужен специально для получения правильной формы плоской спирали.

В процессе, трубка плотно прижимается к трафарету, образуя ровные спиральные формы. По своему дизайну, они напоминают машинки для закатки стеклянных банок.

Улиткой называют плоскую стальную пластику (толщина не менее четырех миллиметров). На нее устанавливается трафаретная часть в виде спирали. Проблема в том, что ее изготовления требуется, как минимум, фрезерный станок или хороший ручной фрезер. Нельзя обойтись без пропанового резака. Это разновидность горелки, которая позволяет нагреть металл и в дальнейшем его согнуть.
Заводские модели оборудованы системой штифтов и болтов. Каждая часть заменяема, что позволяет сделать разные изгибы.

Самодельный роликовый трубогиб

Преимуществами роликовых трубогибов являются расширенные технологические возможности и повышенная точность гибки. Конструкция приспособления проста:

1. Профилированный сменный ролик, свободно вращающийся на вертикальной (реже – горизонтальной) оси.
2. Поворотный рычаг с рукояткой.
3. Гибочный сменный ролик, закреплённый на противоположном плече рычага.
4. Упор-проводка.
5. Станина.

Для снижения усилия оба ролика должны свободно вращаться, для чего они устанавливаются в подшипниках качения. Поскольку каждая пара роликов приспособлена для изгиба труб с определённым внешним диаметром, то они должны быть быстросменными.

Материал деталей выбирают из тех же соображений, что и для предыдущего варианта. С целью повышения жёсткости упор-проводку можно приварить к корпусу. Радиус изгиба (выбираемый по вышеприведенным соотношениям) будет равен радиусу профиля гибочного ролика.

Для обеспечения должного качества деформирования радиальное биение осей роликов должно быть минимальным, а их оси – строго параллельны между собой.

Изготовление трубогиба своими руками для профильной трубы: чертежи и схемы

Самое простое устройство состоит из рамки, планок, двух упоров. Если нужно, к нему можно добавить гидравлическую систему.  В сложных конструкциях используется силовой нагнетатель и дополнительные рычаги.

Пример схемы трубогибов для профильной трубы своими руками:

Схема прибора

Модель №1 – прокатная

Алгоритм сборки:

• Металлическую основу нужно закрепить на ровной прочной поверхности и по торцам высверлить отверстия.
• На стальных прямоугольных пластинах нужно также выполнить сверление для закрепления катков.
• Закрепить пластины на основе гайками и болтами.
• В пазы установить ролики нужного размера и прочно их зафиксировать.
• В центре основания приварить стойки для центрального вала и закрепить его шпилькой с гайкой.
• Один вал снабдить рукоятью для поворота.

Результат: Должна получиться конструкция, как на фото. Можно не использовать основу металла, а закрепить плаcтины непосредственно к основанию.

Прокатная модель

Модель №2

Ещё один трубогиб для профильной трубы своими руками более простой конструкции справится с изделиями сечением в два с половиной сантиметра.

Порядок работ:

• Необходимо изготовить шаблон устройства на бумаге.
• Из обрезков пиломатериалов собрать устройство по шаблону, скрепляя детали саморезами.
• Прикрутить полученный модуль к стене. С одной стороны модуля прикрутить брус для упора.

Результат на фото:

Образец модели

Модель №3

Этот вариант выполненного своими руками трубогиба для профильной трубы ещё проще:

• Лист фанеры прикручивается к стене, не нем изображается нужный изгиб.
• По линии закрепляются при помощи винтов металлические крюки. К каждому крюку нужно приделать пластинки из металла, они будут дополнительно фиксировать сгибаемый материал.
• Нужно предусмотреть упор для конца трубы.

Результат работы:

Трубогиб из фанеры

Применение гидравлики

Для гидравлического устройства потребуются:

• ролики – 2 штуки;
• гидравлический домкрат;
• башмак;
• швеллер;
• стальные пластины.

Домкрат фиксируют на верстаке. Он будет толкать трубу в плотной захватывающие ролики. Если подготовить ролики разного диаметра, можно работать с изделиями любого размера.

Подобное устройство не требует дополнительный затрат, а домкрат есть у каждого автомобилиста

Как устроен трубогиб

Металлопрокат, согнутый под определённым углом, необходим во многих конструкциях. В их числе:

• инженерные коммуникации в жилых домах: водопровод, канализация, вентиляция;
• ограждения по периметру участка;
• мебель домашняя и садовая;
• теплицы;
• беседки и навесы.

Сложные металлические конструкции требуют использования сгонов или трубогиба

Согнуть можно любой металлопрокат, главное – использовать правильный инструмент для этой цели. Придавать необходимую форму можно не только стальным конструкциям, сгибанию поддаются металлопластик, медь, алюминий.

Чтобы грамотно использовать инструмент, необходимо внимательно изучить советы профессионалов на видео. Трубогиб своими руками для профильной трубы может быть изготовлен в простом, ручном варианте или с использованием гидравлики.

Считается, что профильный материал труднее поддается сгибанию

Гидравлические устройства быстро и качественно согнут любые металлические детали.

Обычный, фронтальный трубогиб состоит из следующих элементов:

• трёх металлических валов;
• цепи привода;
• вращающейся оси;
• поворотного механизма;
• рамы из металлического профиля.

Схема ручного устройства

Иногда валы делают из дерева или пластика, но стоит принять во внимание, что подобные ролики справятся не с любой трубой. Если не рассчитать сопротивление материала, валы могут просто разрушиться

Конструкции самодельных приспособлений

Простейшим вариантом, доступным для большинства начинающих мастеров, является изгиб труб по предварительно изготовленному шаблону. Подобный метод используют при необходимости получить большое количество однотипных заготовок.

Изгиб трубы по деревянному шаблону — наиболее простой способ решения проблемы

В качестве шаблона можно использовать конструкцию, изготовленную из деревянных досок. Толщину древесины выбирают исходя из диаметра сгибаемых труб — доска должна иметь запас в 2–3 см. Чтобы в процессе работы металлопрофиль не соскальзывал с шаблона, торцы обрабатывают с небольшим уклоном.

Конструкцию крепят к полу или другой поверхности любым способом, монтируя рядом упор для трубы. Вставив профиль в зазор между шаблоном и упорным элементом, плавно и аккуратно надавливают на его другой конец, прижимая трубу к шаблону. В целях облегчения усилия нажима можно использовать подходящий по размеру рычаг или приспособить лебёдку.

Лебёдка может облегчить процесс сгибания труб с применением шаблона

Подобным способом можно сгибать металлопрофиль небольшого диаметра. Если же требуется изменить конфигурацию трубы более 1 дюйма, то шаблон обустраивают из отрезков мощной арматуры. Для этого в бетонной плите по необходимой траектории проделывают отверстия, в которые вставляют направляющие в виде штырей из отрезков труб, арматуры и т. д. Изгиб выполняют, закрепив край металлопрофиля при помощи сварки.

Плюсом такого метода является его дешевизна и простота, однако точность полученных заготовок и качество их обработки оставляют желать лучшего. К тому же, шаблон придётся изготавливать каждый раз, когда потребуется получить изгиб другого радиуса.

Трубогиб-улитка заводского изготовления

Для изготовления большого количества однотипных заготовок небольшого радиуса кривизны можно использовать трубогиб-улитку. Этот агрегат представляет собой два шкива (колеса) разного диаметра, закреплённые на валах. Зафиксировав конец трубы на рабочем колесе, роликом меньшего диаметра (ведущим колесом) нажимают на заготовку, одновременно прокатывая его вдоль обрабатываемой детали. Вследствие этого труба огибает поверхность большого шкива, повторяя его форму. Единственным недостатком этого способа является невозможность получения закруглений большого радиуса.

Наиболее универсальными и практичными являются самодельные прокатные трубогибы (гибочные станки), в которых можно установить любой угол деформации металлопроката. Простейшая конструкция прокатного агрегата представляет собой основание с закреплёнными на определённом расстоянии друг от друга приводными валами. Нажим на трубу осуществляется подвижным роликом, а её протяжка осуществляется за счёт вращения ведущих валов. В качестве силового привода таких устройств используют винтовые приспособления, домкраты, лебёдки и электродвигатели. Прокатный станок является наиболее сложным для повторения в домашних условиях, поскольку требует токарных и сварочных работ. Тем не менее, существует множество вариаций его конструкции, изготовленных любителями, что свидетельствует о высокой популярности данного решения. С помощью подобного приспособения получают изгиб любой конфигурации, а сам процесс нередко автоматизируют. Единственное, с чем такое приспособление не сможет справиться, так это получение минимального радиуса закругления металлопрофиля на небольшом отрезке.

Полезные советы “первопроходцам”

Для тех, кто впервые столкнулся с гибкой профилей, рекомендуется учитывать некоторые особенности технологии обработки этого вида труб. К примеру, опытные мастера никогда не жертвуют качеством сгиба ради экономии времени.

Разумно провести несколько слабых жимов регулировочным винтом и несколько проходов по вальцам, нежели всё сделать за один раз. Такой подход полностью исключает деформацию профильной трубы и существенно снижает нагрузку на приводы (или на мышцы мастера).

Изготовленный шаблон под требуемый радиус сгиба трубы. Подобные шаблоны изготавливают и для профильных труб

Рекомендуется работать с роликами такой конфигурации, которая соответствует профилю трубы. Так, если имеется соответствие размера ширины ролика размеру поперечного сечения профиля, сгиб будет точным и аккуратным. К тому же мастеру не придётся периодически поправлять трубу, съезжающую от центра опорного ролика к его крайней границе.

Прежде чем начинать операцию сгиба профильной трубы, желательно изготовить шаблон по заданному радиусу сгиба. Если шаблон изготовить невозможно по каким-то причинам, можно ограничиться расчётом расстояния, получаемого между двумя контрольными точками после сгиба трубы. Зная расчётные цифры, заготовку можно гнуть трубогибом без периодических контрольных замеров, сокращая, таким образом, время работы.

Можно ли согнуть трубу без применения профилегиба

Конечно можно, если размеры готового изделия соответствуют следующим требованиям:

• Нет ограничений по изменению конечного сечения трубы (вплоть до ее плющения);
• Радиус изгиба достаточно велик — r > (15…20)h;
• Длина готового изделия превышает 1200…1500 мм;
• Качество торцов трубы не имеет значения.
• Материал высокопластичен (алюминий марок АД0 или АД00, медь до М4, латунь от Л80 и т.п.).

Заготовку укладывают в ограничивающие планки (сообразно нужным размерам), а затем гнут вручную, используя в качестве рычага одну из частей трубы.

Как согнуть профильную трубу в домашних условиях без трубогиба своими руками Металлическая труба квадратного сечения считается универсальным строительным материалом для арочных и полукруглых конструкций. Примером может служить полукруглая арка для теплицы, гнутый козырек из…

Обзор самодельного трубогиба для профильной трубы

Принцип работы трубогиба

Трубогибочный станок предназначен для сгибания трубы под углом до 90°. Такая обработка жесткого цельнометаллического элемента позволяет избежать приваривания патрубков и создания резьбовых соединений.

При сгибании используется принцип механического холодного деформирования. Материал не подвергается неблагоприятному воздействию высокой температуры. Металлопрокат помещают между статичными вальцами устройства, а подвижный прижимной вал создает усилие, сгибающее профиль под нужным углом.

Принцип работы роликового трубогиба

Чтобы избежать ухудшения технических характеристик и разрушения металла, ограничивается радиус изгиба трубы.

Его минимальное значение зависит от вида материала — сталь, медь, алюминий — и толщины стенки. При этом утоньшение сечения не превышает 20-25%. В результате пластической деформации профиль приобретает изогнутую форму без потери прочности.

Таблица минимальных радиусов для гибки стального профиля

Чтобы получить участок угловой конфигурации, используют инструмент локального воздействия. Усилие прикладывается точечно. Изгиб формируется выдавливанием.

Профилегиб отличается от обычного трубогиба для круглой трубы, поскольку предназначен для деформирования профиля, более устойчивого к изгибающим нагрузкам. Для изготовления дуг или арок заготовку протягивают на прокатном станке с одним или несколькими роликами и большим радиусом изгиба.

Виды трубогибов

С помощью ручного трубогиба можно сгибать кольца и дуги. Подобный аппарат весит относительно немного (порядка 65 кг), благодаря чему его можно транспортировать к месту работ при небольших металлоконструкциях (тех же теплицах, воротах, навесах). Вот основные характеристики материалов, которые могут обрабатываться ручным приспособлением: круглая труба с сечением 3 сантиметра, квадратная – 4х4 сантиметра, прут – 1,6 сантиметра, полоска – 4х1 сантиметр и, наконец, квадрат – 1,6х1,6 сантиметра.

Благодаря разного рода оправкам, диапазон обрабатываемых изделий может быть расширен, а трубогиб, в свою очередь, может быть превращен в профилегиб. Стоимость ручного инструмента такова, что его можно приобрести либо изготовить собственноручно даже для незначительных производств.

Что же касается электрических трубогибов, то их используют в промышленных масштабах при работе с изделиями различного сечения. Подобные агрегаты очень производительны, что обуславливается, в первую очередь, дополнительными функциями, среди которых вращение вальцов сразу в двух направлениях, применение ножных педалей, регулировка при помощи панели управления.

К возможностям электрических трубогибов можно отнести гибку дуг из квадратных (8х4 сантиметра) и круглых (3 сантиметра) труб. С целью соответствия конфигурации сечения и диаметру изделий приборы оборудуются специальными сменными оправками под каждый конкретный случай.

Более современным считается гидравлический ручной трубогиб, сила которого такова, что позволяет обрабатывать достаточно крупные изделия из стали. Именно такой вариант желательно использовать для водо- или газопроводов. У данного трубогиба привод оборудуется специальной гидравлической установкой, которая и отличает его от обычного прибора (труд оператора заметно облегчается).

Гидравлические приспособления могут быть сразу нескольких типов и могут применяться для различных труб и арматур. Так, переносной трубогиб (ТПГ) может применяться для цельных стальных труб, а также для круглого проката (речь идет о бульдозерном методе, когда трубы не заполняются песком или другими наполнителями). Существует также ручной агрегат (РГУ), с помощью которого изгибают водо- и газопроводные трубы, арматуру или, опять же, стальной прокат.

Устройство станков для сгибания труб

Промышленные трубогибы применяют на производстве и в промышленном строительстве. Для личного использования производители предлагают готовые станки. Простейшее готовое устройство для изгибания тонких труб или металлопластиковых материалов – это арбалетный ручной трубогиб. Для работы с профилем его не используют.

Есть несколько способов и приспособлений для получения гнутого профиля:

• изгиб вручную, с приспособлениями для направления или без них;
• используя рычажный профилегиб;
• используя роликовый профилегиб.

Простейший способ загнуть трубу или металлический прут – это вбить в землю направляющие колышки и физическим усилием загибать изделие по ним. Для того чтобы профиль не деформировался заломами во время работы, его заполняют песком.

Шаблонный трубогиб. Шаблон в натуральную величину делают из толстой доски, ДВП, ДСП. Для этого сколачивают щит, рисуют на нем необходимый радиус изгиба (полукруг) и выпиливают соответствующий сегмент круга.

Сгибание трубы по шаблону осуществляют следующим образом:

• шаблон закрепляют на плоскости или в тисках вертикально;
• один конец трубы фиксируют неподвижно строительными шпильками или в тисках в начале шаблона;
• на свободный конец трубы давят вручную или при помощи лебедки, придавая ей изгиб по шаблону.

Более продвинутый вариант шаблонного трубогиба – это рычажный станок. Приспособление делается на металлической станине. На нее закрепляют посменно разные шаблоны из металла (для мягких материалов это могут быть деревянные или пластиковые шаблоны), для получения изгибов разного радиуса. Недостаток таких устройств в ограниченности получаемых изгибов профиля.

Более универсальный вариант трубогиба для профиля, который изготавливают своими руками в домашних условиях это роликовый станок. Устройство необходимо, если вы планируете периодически работать с металлической трубой.

2 Как согнуть трубу без трубогиба?

Если ввиду каких-либо причин вы не имеете возможность изготовить полнценный трубогиб своими руками, для работы с трубами можно сконструировать шаблон. Это неплохой вариант для гибки алюминиевых и медных труб, однако обрабатывать стальной профиль на шаблоне достаточно сложно.

Гибка на деревянном шаблоне

Существует несколько разновидностей шаблонов, наиболее простым из них является деревянная конструкция. Из массива дерева, толщина которого превышает диаметр обрабатываемой трубы, необходимо вырезать полукруг (размеры подбираются в соответствии с требуемым радиусом изгиба). Полученный полукруг фиксируется на верстаке либо другой устойчивой поверхности, с правой стороны от него монтируется упор, который будет фиксировать обрабатываемый профиль.

На этом простейший самодельный трубогиб можно считать готовым. Для гибки необходимо разместить профиль в отверстием между шаблоном и упором, после чего прикладывая давление на ее свободный конец придать трубе нужную форму.

Шаблон из металлических крючков

Для работы с полимерными трубами подобный шаблон можно сделать из металлических крючков, жестко зафиксированных в форме полукруга на деревянной поверхности. Однако металлический профиль такая конструкция не выдержит.

2.1 Магазинные станки

Узнав, как согнуть трубу без трубогиба, можно понять, что занятие сложное и муторное. Поэтому при отсутствии навыков для изготовления самодельного устройства рациональным решением будет приобрести гибочный станок заводского производства.

Для простых задач оптимальным вариантом будут трубогибы «Инстан». В ассортименте компании представлено около различных 10-ти моделей, однако лучше всего зарекомендовал себя гидравлические трубогибы серии ТПГ, а именно:

• Инстан ТПГ-1Б;
• Инстан ТПГ-1.25Б;
• Инстан ТПГ-2Б.

Инстан ТПГ-1

Числовое обозначение в маркировке указывает на максимальный диаметр труб, которые может согнуть данный станок. В качестве силового элемента в станках серии ТПГ используется гидроцилиндр прямого действия, который приводится в действие нагнетательным устройством. В комплекте со станками поставляются гибочные шаблоны, позволяющие обрабатывать трубы минимальным диаметром от 3/8″.

В качестве альтернативы станкам Инстан можно рассматривать трубогибы ЗУБР.  Рекомендуем обратить внимание на модель ЗУБР-12, стоимость которой составляет 13 тыс. рублей

Рассмотрим ее технические характеристики:

• максимальное усилие — до 12 тонн;
• максимальный диаметр гибки — 51 мм;
• рабочие сечения — круг, квадрат;
• ход штока — до 230 мм;
• угол гибки — до 90 мм.

Трубогиб ЗУБР-12

ЗУБР-12 представляет собой достаточно габаритный гибочный станок, вес которого превышает 35 кг. В комплекте с агрегатом поставляются 2 сменных ролика и 6 насадок для работы с трубами разных диаметров.  Для обработки толстостенного профиля лучше подойдет модель ЗУБР-10, которая позволяет гнуть изделия со стенками толщиной до 5 мм и сечением до 76 мм.

Для бытовой эксплуатации приобретать электрический трубогиб особого смысла нет, если только вы не занимаетесь мелкосерийным производством металлоконструкций. В первую очередь такая покупка нерациональна из-за высокой стоимости, цены на проверенный модели начинаются от 100 тыс. рублей

Однако при необходимости рекомендуем обратить внимание на электрические гибочные станки Stalex HTB-1000 и ЕНН-40
