Труборез для металлопластиковых труб: виды, какой лучше выбрать и как правильно им пользоваться

В каких случаях нужен труборез?

Металлопластиковая труба представляет собой сборную конструкцию как минимум из 3 слоев: из тонкого слоя алюминия – каркаса, и двух слоев полипропилена. Соединение элементов слоеной конструкции осуществляется лазерной сваркой. Используется металлопластик в сантехнических работах для прокладки водопровода, а так же для разводки контура отопления.

Трубы довольно мягкие и резать их не так сложно. Подойдет и ножовка по металлу, и даже обычный нож с зубчатым лезвием. Конечно, произвести один срез таким инструментом можно, но заниматься этим на постоянной основе не согласится ни один строитель.

Тонкостенные трубы маленького диаметра режут ножницами по металлу, но если ширина больше 40 мм, используют профессиональное оборудование

Так же часто строители обходятся угловой шлифмашинкой – болгаркой. Да, диск по металлу легко проходит сквозь тонкую алюминиевую фольгу, но на рабочем месте остается много мусора, отходов.

Это шумно, нужно подключать электропитание, а саму трубу каждый раз зажимать в тиски для фиксации. А если нужно отрезать часть установленного трубопровода в труднодоступном месте, болгаркой туда точно не подобраться.

Фото из Применение трубореза в раскрое металлопластиковых труб позволяет получить геометрически правильный срез без дефектов наиболее быстрым и простым способом Резку металлопластиковых труб производят в процессе сборки или ремонта трубопроводов с применением обжимных фитингов Раскрой металлопластиковых труб производят во время сооружения внутреннийх линий газопровода, веток теплоснабжения, холодного и горячего водопровода Выполнение точного ровного реза крайне важно, так как специфика их соединения диктует необходимость в идеальном разрезе Режущий инструмент для металлопластиковых труб предоставляет возможность быстро разделить трубу на необходимое количество отрезков без деформации торца и образования заусенцев Лезвие инструмента для резки, выполненное из нержавеющей стали, подлежит периодической замене по мере затупления За движение и прерывание движения лезвия отвечает зубчатый храповых механизм Для закрепления режущих элементов в нерабочем положении предусмотрена защелка. Она предотвратит возможность травмирования Резка металлопластиковых трубДетали для сборки металлопластикового трубопроводаСооружение трубопровода из металлопластикаСоединение металлопластиковых трубИнструмент для резки металлопластиковых трубЛезвие из нержавеющей сталиЗубчатый храповый механизмФиксация в нерабочем положении. Отрезать трубу непрофессиональным инструментом нежелательно

И дело тут не только в сложности с точки зрения физического труда. Срез получается не гладкий, с зазубринами и стружкой. Его придется дополнительно зачищать, иначе система будет работать со сбоями

Отрезать трубу непрофессиональным инструментом нежелательно. И дело тут не только в сложности с точки зрения физического труда. Срез получается не гладкий, с зазубринами и стружкой. Его придется дополнительно зачищать, иначе система будет работать со сбоями.

Электротруборезы для пластиковых труб

Электрический привод у труборезов значительно облегчает и ускоряет процесс монтажа.

Существуют три типа электротруборезов:

  • инструменты, которые просто копируют принцип гильотинного или роликового механизма;
  • промышленное стационарное оборудование со сложным внутренним устройством;
  • универсальные инструменты для резания материалов.

Следует рассмотреть эти разновидности инструментов более детально

Сабельная электрическая пила

Сабельные пилы напоминают по своему принципу электролобзик. Они имеют электропривод, с помощью которого зубчатое лезвие совершает быстрые возвратно-поступательные движения. Длина пилок начинается от 100 мм, а ширина и высота зубьев варьируется от обрабатываемого материала. Для пластика используется шаг зубьев в пределах 4 мм.

Не каждое лезвие сабельной пилы может сильно изгибаться, поэтому всегда существует вероятность, что оно сломается в момент пристеночного реза

Дополнительным оборудованием, облегчающим резку сабельной пилой, является цепной или С-образный прижим для трубы. Он фиксируется к корпусу электроинструмента специальным креплением.

Для резки пластиковых изделий существует специальный тип лезвий «для дерева и пластика», который обеспечивает высокую скорость работы и хорошее качество среза

Преимуществами сабельных пил при резке пластиковых труб являются:

  • безопасность работы;
  • дешевизна съемных лезвий;
  • высокая скорость резки;
  • возможность работы с трубами любых диаметров;
  • способность лезвия изгибаться и отрезать трубы заподлицо со стеной;
  • долговечность;
  • цена бытовой электропилы сравнима со стоимостью профессионального гильотинного трубореза.

К недостаткам сабельных электропил можно отнести:

  1. Необходимость локального источника электроэнергии.
  2. Образующийся срез требует дополнительной обработки торцевателем или фаскоснимателем.
  3. Сложность обеспечения перпендикулярности шва без специального трубного прижима.
  4. Сложность резки без фиксации трубы в тисках.

Специально для резки труб из пластика приобретать сабельную электропилу не стоит, но если она уже имеется, то можно ей и воспользоваться. Этот инструмент может пригодиться в хозяйстве для резки металла, деревьев, кирпича и других материалов.

Роликовые и гильотинные электротруборезы

Эта категория электроинструмента для резки пластиковых труб обладает всеми преимуществами и недостатками соответствующего ручного оборудования. Роликовые и гильотинные электротруборезы значительно облегчают процесс резки, но их стоимость в разы выше механических инструментов.

Из-за высокой скорости реза, отсутствия фиксации трубы и вибрации выдержать строго перпендикулярный срез при использовании электрических инструментов довольно проблематично

По конструкции электроинструмент напоминает свои ручные аналоги только схематично, потому что имеет сложную внутреннюю начинку.

Источников электроэнергии у труборезов может быть два: бытовая электрическая сеть или аккумуляторная батарея.

При работе с электрическими труборезами лучше жестко фиксировать трубы в тисках: так проще контролировать перпендикулярность получаемого среза

Аккумуляторные инструменты являются наиболее дорогими, но позволяют осуществлять работы без привязки к местности. Их стоимость начинается от 150 долларов. Заряда должно хватать на 1-2 часа непрерывной работы. Для монтажа домашней водопроводной разводки этого вполне достаточно.

Промышленные профессиональные труборезы

Промышленные аппараты могут резать трубы любых размеров, а не только больших.

Данное оборудование можно разделить на несколько категорий, в зависимости от конструкционных особенностей:

  1. Электрическое.
  2. Пневматическое.
  3. Гидравлическое.
  4. Орбитального типа.
  5. С системой автоматического управления.

Стоимость таких труборезов начинается от нескольких сот долларов, поэтому используют их преимущественно профессиональные монтажники.

Промышленными труборезами в основном пользуются строительные компании, прокладывающие магистральные водопроводы, канализацию и тепловые сети к новым зданиям

Их преимуществом является автоматическое регулирование скорости движения и параметров нажима режущего элемента, а также совмещение резки с процессом снятия фаски и очисткой среза от заусениц.

Также на нашем сайте есть еще несколько статей, которые посвящены выбору оборудования для резки труб. Рекомендуем прочесть и их:

  • виды оборудования для резки труб;
  • труборезы для металлопластиковых труб;
  • инструмент для резки стальных труб;
  • популярные труборезы для полипропиленовых труб.

Выбор вида инструмента

Для резки пластиковых труб применяются труборезы следующих видов:

  • роликовые;
  • храповые;
  • гильотинные;
  • цепные.

Роликовые труборезы

Наиболее популярными с точки зрения удобства использования и стоимости являются роликовые труборезы, предназначенные для канализационных труб, систем отопления или водоснабжения, изготовленных из пластика.

В конструкцию роликового трубореза входят:

  • корпус, являющийся одновременно струбциной для захвата и удержания трубы во время резки;
  • винтовая или телескопическая рукоять, позволяющая резать трубы разного диаметра;
  • отрезной механизм. Ролик для трубореза, выступающий в качестве ножа, устанавливается на конце прижимной рукоятки;
  • каретка с опорными валиками.

Роликовый инструмент для резки

Некоторые модели роликовых труборезов могут дополняться фаскоснимателем, что облегчает процесс дальнейшей подготовки края к соединению.

К преимуществам роликовых механизмов можно отнести:

  • универсальность. При помощи инструмента можно резать трубы разных диаметров и с разной толщиной стенки;
  • простота использования;
  • невысокая стоимость;
  • минимальный риск повреждения трубы.

Среди отрицательных характеристик можно выделить необходимость вращения инструмента или трубы на 360°, что практически не позволяет отрезать уже установленные изделия.

Чтобы отрезать трубу заданной величины роликовым труборезом, необходимо:

  1. определить место расположения среза;
  2. установить трубу в струбцину;
  3. винтовой рукояткой придвинуть нож-ролик;
  4. провести резку по кругу;
  5. при необходимости (толстостенные трубы) работу повторить два, три и так далее раз.

Использование роликового инструмента для резки

Цепные труборезы

Разновидностью роликовых механизмов являются цепные труборезы. Устройство представляет собой щипцы, на которых закреплена цепь с роликами-ножами.

Цепной механизм для резки труб из пластика

Плюсами данной конструкции являются:

  • возможность резки труб разного диаметра. Один конец цепи прочно закреплен на основании, а второй может свободно перемещаться, что и позволяет регулировать диаметр обрезаемой трубы;
  • высокая скорость выполнения работы. В отличие от стандартного роликового инструмента цепной труборез имеет несколько роликов-ножей, что и отражается на скорости резки;
  • отсутствие деформации трубы в ходе выполнения работы;
  • точность среза.

Основными недостатками цепных инструментов являются высокая стоимость оборудования и высокая стоимость обслуживания и ремонта.

Чтобы отрезать пластиковую трубу цепным труборезом, требуется:

  1. отметить место реза для выполнения работы с максимальной точностью;

Определение места реза

  1. разместить и зафиксировать трубу так, чтобы все режущие ролики располагалась на линии реза;
  2. провести обрезку путем вращения инструмента.

Использование цепного трубореза

Перед соединением трубы с фитингом или иной трубой рекомендуется обработать срез торцевателем и фаскоснимателем.

Гильотинные труборезы

Гильотинные труборезы или ножницы для резки труб изготавливаются двух видов:

ручной инструмент, представляющий собой щипцы (ножницы), оснащенные острым металлическим лезвием;

Ручной гильотинный труборез

настольный инструмент, изготовленный в виде металлической рамки, по которой под воздействием вращающейся рукояти двигается металлический нож.

Настольный гильотинный труборез

Гильотинные труборезы предназначаются для резки труб определенных диаметров. Как правило, при помощи ручного инструмента можно обрезать трубу до 100 мм, а при помощи настольной гильотины – до 150 мм.

Преимуществами данного вида оборудования являются:

  • точность и быстрота выполнения среза (устройство работает как обычные ножницы);
  • полное отсутствие деформации трубы;
  • отсутствие стружки;
  • возможность выполнения резки в условиях ограниченного пространства;
  • невысокая стоимость.

К отрицательным качествам относятся:

  • необходимость периодической заточки режущего механизма;
  • быстрая усталость рук.

Храповые труборезы

Разновидностью гильотинных труборезов являются храповые ножницы для резки труб. Устройство представляет собой «ножницы» с односторонним режущим механизмом и зубчиками для фиксации резца в определенном положении.

Храповые ножницы для труб из полипропилена

Положительными сторонами инструмента являются:

  • быстрота и легкость выполнения работы. Для обрезки достаточно установить трубу в струбцину, расположенную на корпусе и нажать на ручки управления;
  • невысокая стоимость.

К отрицательным аспектам относятся:

  • необходимость прилагать большое усилие;
  • необходимость дополнительной обработки трубы перед соединением.

Как правильно резать металлопластиковые трубы?

Резка металлопластиковых труб требует наличия опыта. Только после нарезки нескольких десятков метров материала в руках появляется уверенность, а движения доводятся до автоматизма.

В деле нарезки труб действует золотое правило: “7 раз отмерь, 1 раз отрежь”. Лучше потратить лишние 30 секунд на проверку точности отметки, чем испортить материал неправильным срезом

Чтобы получить из одной трубы две, вам нужно проделать последовательное такие операции:

Нанесите отметку, где должен быть произведен срез

Важно, чтобы отметка была строго поперек трубы, а не под углом. Тогда и лезвие пройдет перпендикулярно.

Зафиксируйте трубу при помощи зажима трубореза

Некоторые модели захватывают деталь при помощи пружины, другие устанавливаются опусканием штока, а в третьи нужно просто уложить материал, а держать ее нужно будет руками.

Проследите, чтобы отметка строго совпадала с лезвием. Если это роликовый труборез, имеет смысл провести первый оборот инструмента для проверки точности установки.

Отрежьте трубу: сомкните концы рукоятки ножниц, нажмите на спусковой крючок, опустите шток гильотины или сделайте несколько оборотов роликового инструмента – все зависит от выбранной модели трубореза.

Отличительная черта резки металлопластиковых труб, в сравнении с резкой полипропиленовых изделий, заключается в том, что точность в этом случае очень важна. Полипропиленовый трубопровод будет соединяться при помощи высокой температуры, пластик немного оплавится и скроет таким образом все возможные неточности.

Но в случае с металлопластиковыми трубами такого не будет. Концы монтируются в специальные манжеты и каждый мм несоответствия грозит неплотным прилеганием и возникновением протечек. Подробные инструкции по монтажу металлопластиковых труб мы привели в следующей статье.

После разреза нужно продуть полученный отрезок. Стружка алюминия или пластика, оставшаяся внутри трубы после установки всей системы, может вывести из строя оборудование, которое подключается к трубопроводу, или стать причиной возникновения засора.

Типы труборезов

Ручные труборезы для медных труб могут быть трех типов:

  1. Телескопический — используется для резки различных типоразмеров. Регулировка производится изменением расстояния между роликами. В них предусмотрен скобообразный корпус. С одной стороны его — каретка, движущаяся по направляющим, с другой — ролик, осуществляющий рез. Когда винтовая рукоятка вращается, каретка продвигается — так обеспечивается зажим трубы. Вначале формируется надрез, затем усилие увеличивается, и нужная часть трубы отделяется.
  2. Мини, ладонные конструкции. Их главная характеристика — эргономичная форма и небольшие габариты. Используются там, где рабочее пространство очень ограничено. Компактность инструмента позволяет применять его даже на трубопроводах, вплотную расположенных к стене.
  3. С храповым механизмом. По конструкции напоминают ножницы. В таких труборезах для медных труб две рукоятки и две выемки — режущая и для трубы, С-образная. Чтобы разрезать изделие, нужно поместить между выемками трубу и сомкнуть рукоятки.

Каждый из производителей ручных труборезов для медных труб предлагает усовершенствованные конструкции. Так, вы можете труборез для медных труб купить от компании Gerat из Германии. В таких конструкциях, рассчитанных на рез труб до 50 мм, предусмотрена телескопическая ручка. С ее помощью рабочий процесс регулировки выполняется легче. Также в этих моделях предусматривается место для дополнительного ролика. В результате вы всегда сможете продолжить рез, даже если основной инструмент затупится.

В Германии выпускаются и труборезы для медных труб REMS. Это компактные модели, рассчитанные на широкий диапазон типоразмеров — от 3 до 64 мм. Их можно использовать даже в ограниченном пространстве. В числе преимуществ таких конструкций — наличие выдвижного гратоснимателя и режущие элементы из сверхсовременного стального сплава. Такие труборезы обеспечивают точную, качественную и быструю резку.

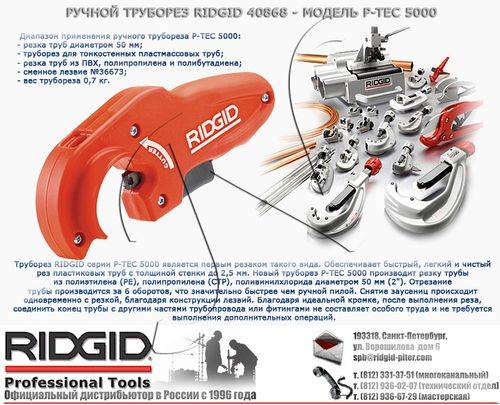

Американская марка Ridgid предлагает несколько модификаций труборезов для медных труб. Это ладонные конструкции мини-формата, труборезы с трещоточной рукояткой, напоминающие гаечный ключ, и модели с закрытой подачей. В этой категории можно выбирать механизмы, рассчитанные на работу не только с медью, но и с алюминием, латунью или пластмассой. Устройства рассчитаны на работу в диапазоне размеров от 3 до 60 мм. Труборезы с винтовой подачей отличаются удобством в работе и многофункциональностью. Для удобства работы в них предусмотрена дополнительная зенковка. Американские труборезы для медных труб используют в конструкции технологию закрытого винтового механизма. Винт в таких моделях надежно защищен от попаданий мусора извне (в том числе и стружки, возникающей при резе). Благодаря такой защите работа будет беспрепятственно продолжаться долгое время. Такие модели интересны и тем, что для корпуса здесь выбран особо прочный алюминиевый сплав — устройство получается легким и надежным.

Какими бывают электрические и пневматические труборезы

Когда планируется проложить масштабную коммуникационную систему или провести глобальные ремонтно-монтажные работы, используют промышленный инструмент: электрические или пневматические труборезы. Они одинаково хорошо подходят для работ на производстве и в полевых условиях, и производят обработку трубы максимально быстро и чисто. Большинство моделей автоматических промышленных труборезов одновременно с резкой снимают фаску, подготавливая ее к дальнейшей сварке.

Основное отличие электрических труборезов от пневматических: размеры. Пневматические труборезы за счет компактного привода гораздо меньше электрических по габаритам и по весу.

  • Электрический труборез работает от обычной розетки. При резке труб далеко от электросетей труборез легко подключают к бензиновому или дизельному генератору.
  • Для работы пневматического трубореза необходим компрессор.
  • Для работы гидравлического трубореза нужна гидравлическая станция.

Автоматические труборезы по типу конструкции делятся на неразъемные и разъемные

Рис. Два типа конструкции автоматических промышленных труборезов

Неразъемные труборезы располагаются с торца трубы и фиксируются при помощи самоцентрирующегося зажима. Они обладают компактными габаритами и не требуют наличия большого пространства вокруг трубы.

  • Неразъемные приборы быстро монтируются на трубном элементе и обладают способностью качественно раскраивать как тонкостенные, так и толстостенные (до 100 мм) детали из легированной и нелегированной стали
  • Разъемные машинки для резки стального трубного материала легко крепятся в любом месте трубопровода.
  • Устройство состоит из взаимозаменяемых модулей и размещается на наружной части поверхности.
  • Несмотря на то, что рабочие элементы занимают минимальное пространство вокруг трубы, срез при отсечении получается очень точным и не требует дополнительной обработки.

Рис. Неразъемные труборезы

Разъемные электрические труборезы не только осуществляют рассечение стальных труб на фрагменты нужного размера и делают торцовку, но и удаляют фаску с верхней кромки.

  • Режущим элементом в труборезе выступает пара резцов, активирует работу инструмента электро- или пневмомотор в зависимости от привода.
  • Благодаря разъемному корпусу из двух частей, разъемный труборез можно поставить на функционирующем трубопроводе и быстро устранить внезапную поломку и провести ремонт любой сложности.
  • Для увеличения скорости обработки один из резаков крепят на край трубопроката, а вторым в процессе срезают фаску. Фиксация устройства осуществляется специальными кулачками. Обычно их бывает от 4 до 8 штук.

Рис. Разъемные труборезы

Автоматические труборезы с электро- и пневмоприводом могут обеспечить точный срез без заусенцев, в большинстве случаев они оснащаются дополнительным резцом для снятия фаски и могут проводить одновременно две операции: отрезать трубу и снимать фаску с торца. В редких случаях модели труборезов оснащаются дополнительными опциями для расточки труб под сварку.

Для полноценного контроля всех процессов прибор оснащается сервоприводом. Он дает возможность пристально следить за вращающим моментом и своевременно регулировать быстроту разрезов.

Как пользоваться резаками для ППР труб

Процесс обрезания труб различными видами резаков не представляет большого труда после небольшой практики на коротких фрагментах, основная задача при проведении работ — правильный подбор приспособления для конкретных целей. Как отмечалось выше, для обрезки полипропиленовых труб диаметрами 16 и 20 мм подойдут практически любые ножницы, включая бюджетные пружинные из Китая или России. Если дело приходится иметь с большими размерами полипропиленовых деталей, рассматривают более прочные модификации храпового типа от других производителей.

Применение ножниц для обрезки ПП труб

Работая с ножницами, поступают следующим образом:

  • Делают отметку на внешней оболочке трубы в соответствии с ее установочной длиной.
  • Помещают деталь с отметкой на краю половинки площадки — с учетом добавленного расстояния в 15 мм она после пайки разместится внутри другого элемента до риски.
  • Подводят нож к наружной стенке трубы и прижимают ее к полукруглой платформе всей плоскостью, стараясь избежать перекосов.
  • Плавными усилиями (или одним движением) надавливают на рукоятку инструмента, проводя обрезку.
  • Проверяют срезанный профиль, если стенки слегка замяты, выравнивают их специальным калибратором.
  • Для подготовки к следующему срезу ножницы открывают, растягивая ручки в стороны или нажимая специальную кнопку на корпусе.

Рис. 10 Стоимость труборезов с роликами 2021 г

Гидравлические и пневматические труборезы

Как говорилось выше, рез может производиться гидравлическим и пневматическим механизмом.

Пневматические труборезы для своей работы используют воздух, который нагнетается в поршень под давлением. Используются такие труборезы для разрезания труб с сечением до 130 см. Сам рез выполняется резцами, которые могут быть предусмотрены для разного материала, что позволяет резать как металлические, так и пластиковые трубы.

К минусам данного аппарата можно отнести высокий вес, который зачастую достигает 60 кг. Работать таким тяжёлым инструментом в траншее либо на высоте не представляется возможным.

Ножницы для пластиковых труб

Принципиально материал полимера – ПВХ, ПНД. ПП, значения не имеет. А вот для резки металлопластика необходим специальный инструмент.

Простейший вид устройства – труборез с храповым механизмом. По внешнему виду инструмент более всего напоминает обычные портняжные ножницы. Однако режущее лезвие у него только одно. На второй детали есть выемка, что позволяет получить точно перпендикулярный надрез. Надрез осуществляется простым смыканием рукояти. На фото – ножницы для резки полипропиленовых труб.

Для обустройства коммуникационных систем в квартире или в доме такого инструмента более чем достаточно: ножницы для резки труб из полипропилена разных видов позволяют разрезать изделия с диаметром от 35 до 75 мм. Однако для работы в большом объеме рекомендуется приобрести инструмент с электроприводом.

Электрический резак – это ножницы для резки металлопластиковых труб, снабженные аккумулятором и двигателем. Электропривод значительно ускоряет процесс – на обработку одного торца затрачивается 5–7 с, обеспечивает чистый срез. Однако применение его ограничено: электрорезак используется для трубопровода с диаметром не более 42 мм.

Роликовый труборез

Это устройство по внешнему виду и способу действия ножницы уже не напоминает, но обеспечивает очень высокую точность среза и позволяет работать с действительно большим диаметром – при монтаже канализационной системы, например.

Труборез имеет вид скобы, где с одной стороны установлен режущий ролик, а с другой – каретка с направляющими роликами. Применение его несколько отличается от привычной резки. На фото – роликовый резак.

Трубопровод вставляется в каретку по месту надреза и закрепляется винтом струбцины

Так как изделия из полипропилена и даже металлопластика большой прочностью не отличаются, то затягивать нужно осторожно.
Затем труборез вращают вокруг изделия по отмеченной линии, постепенно разделяя ее на две части. Этот процесс занимает больше времени, однако для водоводов с большим сечением никакой другой ручной инструмент не подходит.

На видео демонстрируется, как нарезать трубопровод из полипропилена с помощью роликового трубореза.
