Что следует учитывать?
Создавая труборез для металлических труб своими руками следует обратить внимание на нижеприведенные моменты:
- Какой материла предполагается обрабатывать. Металлический прокат достаточно сложно разрезать, а для получения качественного среда следует учитывать мягкость металла: слишком мягкий (медь, алюминий) будет не срезаться, а сплющиваться, слишком (каленая сталь) может не поддаваться обработке. От типа обрабатываемого материала зависит то, из какого материала будут изготавливаться ножи, а также величина передаваемого усилия.
- Другим важным моментом можно назвать толщину стенок. Самодельный труборез ручной можно будет использовать только для резки тонких стальных труб небольшого диаметра, электрическая модель будет передавать больше усилия, а значит толщина стенок может достигать нескольких десятков миллиметров.
- Максимальный и минимальный диаметральный размер стальной трубы также можно назвать показателями, которые рекомендуется учитывать. Также стоит учесть приблизительную длину заготовок для создания удобного механизма их подачи к зоне резания.
Вышеприведенные моменты рекомендуется учитывать при рассмотрении наиболее подходящего чертежа для того, чтобы создать самодельный труборез для медных труб или из стали, пластика и другого материала. Существуют модели, созданные из болгарки или других инструментов. В данном случае рассмотрим самодельный мобильный труборез.
Инструкция по применению
Как пользоваться ручными ножницами:
Отмерить отрезки труб и сделать соответствующие отметки. Поместить участок трубы в приспособление, разместив его таким образом, чтобы лезвие располагалось над меткой. Можно предварительно самостоятельно сделать небольшой разрез . Плавным, но сильным движением нажимаем на рукоять трубореза
Труба должна быть размещена точно перпендикулярно, важно следить, чтобы не было случайной смены расположения. После разрезания проводят обработку концов трубы, если это необходимо
Таким образом, выбор инструмента для разрезания труб требует времени и предварительной подготовки и должен обладать малым весом. Требуется в первую очередь узнать диаметр и длину трубопровода.
Для определения производителя воспользуйтесь рейтингом известных фирм, их продукция будет качественно функционировать. Также перед началом процедуры рекомендуется ознакомиться с видео уроком, как ровно отрезать трубу.
Смотреть видео
Как разметить и отрезать трубу ровно. Разметка труб.
Watch this video on YouTube
Подготовка и обрезка стальных труб
Перед тем, как приступить к раскрою, трубный материал необходимо соответствующим образом подготовить:
- Смочить маслом зону предполагаемого разделения. Это снизит температуру металла во время работы, очистит внешний периметр и частично снимет окалину.
- Посредством струбцины закрепить трубу в обойме, ориентируясь на предварительно помеченную маркером линию среза.
- Воспользовавшись штоком, перемещать режущую головку по периметру детали. Постепенно увеличивать подачу, выполняя необходимый срез.
- Если ножи имеют необходимую прочность и хороший уровень заточки, место отсечения получится гладким и не потребует последующей обработки.
В моделях, рассчитанных на обрезку труб малого диаметра (не более 30 мм) шток совмещается с рукояткой. Когда она приводится в движение, происходит и само отсечение.
Резка труб малых диаметров
Для раскроя стального трубного материала малого диаметра подлежащую обработке деталь четко закрепляют прижимным механизмом трубореза. Рукоятку инструмента проворачивают по часовой стрелке, чтобы режущий элемент вошел в контакт с поверхностью металла.
Потом совершают еще один поворот ручки, следя за тем, чтобы начало и конец линии надреза соприкасались, создавая четкую замкнутую окружность без прерываний и прочих нарушений.
Ручной роликовый труборез – самый удобный и практичный вариант для обработки в быту стальных труб небольшого диаметра. Для его использования не требуются специфические навыки и профессиональные знания
Если эти параметры соблюдены, ручку инструмента сдвигают еще на полоборота, плотнее подтягивая режущий элемент к трубе. Когда резаки четко входят в металл, прокрутку немного ускоряют и совершают вращения ручкой до тех пор, пока не произойдет отсечение.
Нарезка стальных труб крупного диаметра
В быту раскрой стальных труб крупного диаметра практически не востребован. В основном материал таких габаритов обрабатывают в промышленных масштабах. Для этой цели предприятия покупают очень мощное, дорогостоящее оборудование.
Лазерный станок позволяет без усилий и с высокой скоростью резать стальные трубы крупного диаметра и большой толщины. Через компьютерную систему управления оператор может задать машине подходящую программу для совершения разрезов любой сложности
Если все же в резке крупнодиаметровых труб вдруг возникает потребность, не обязательно приобретать профессиональное оборудование.
Можно воспользоваться обычной болгаркой, имеющейся в арсенале каждого хозяина, и, установив на нее режущий элемент для металла, совершить быстрое, аккуратное и качественное отсечение
Но работая с этим инструментом не следует забывать о мерах предосторожности
При раскрое стальных труб большого диаметра не рекомендуется ставить на болгарку рабочий элемент для дерева или камня. Несоответствие плотности резцов может спровоцировать порчу обрабатываемой детали, а впоследствии – привести к поломке самого инструмента
Но тем не менее, болгарка подходит только для осуществления разовых резо-раскроечных работ. Для регулярных масштабных мероприятий имеет смысл обзавестись более выносливым и сильным агрегатом.
Подробнее о различных видах оборудования для резки труб можно прочесть в этом материале.
Критерии выбора труборезов
Подбор трубореза основывается на следующих параметрах:
- виде привода устройства;
- типе режущего элемента;
- разновидности зажимного устройства.
Разновидности привода
В зависимости от типа привода современные труборезы могут быть:
- ручными. Труборез ручной является наиболее простым устройством и преимущественно используется при самостоятельной прокладке бытового трубопровода. Принцип работы трубореза заключается во вращении рукояти, которая приводит в действие режущий механизм (рисунок выше);
- электрическими. Труборез электрический приводится в действие двигателем, работающим от сети со стандартным напряжением. Электрическое оборудование позволяет получить более ровный срез. Единственным недостатком устройства является невозможность обрезки тонкостенных труб, которые при воздействии режущего элемента могут деформироваться;

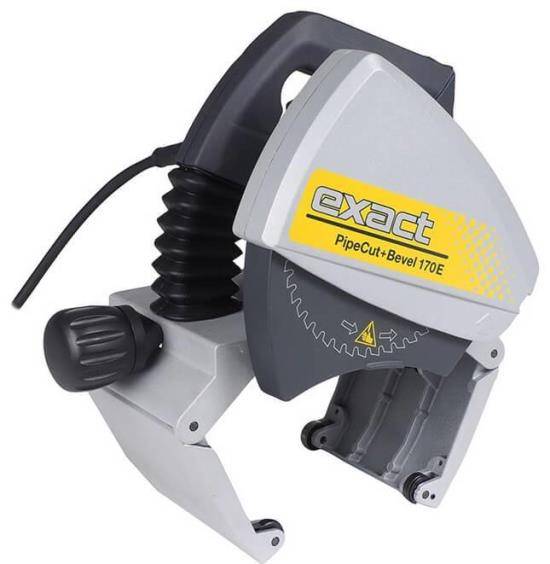

Оборудование для резки труб с электродвигателем
пневматическими. Такие устройства работают за счет давления воздуха. Как правило, пневматические труборезы используются профессионалами для резки труб большого диаметра или изготовленных из прочных металлов (например, чугуна);
Профессиональное оборудование для резки труб
гидравлическими. Устройство работает за счет давления жидкости, расположенной в специальном поршне и не требует подключения к электросети. Мощность оборудования позволяет нарезать трубы разного диаметра и изготовленные из различных материалов.
Устройство, работающее за счет сжатия жидкости
Если требуется проложить трубопровод небольшой длины, например в квартире, то оптимально подойдет ручной инструмент. Если необходимо проложить коммуникации на загородном участке, то целесообразнее приобретать электрический или гидравлический (при отсутствии возможности подключения к электроэнергии) инструменты.
Типы режущих элементов
По разновидности режущего элемента все труборезы подразделяются на следующие виды:

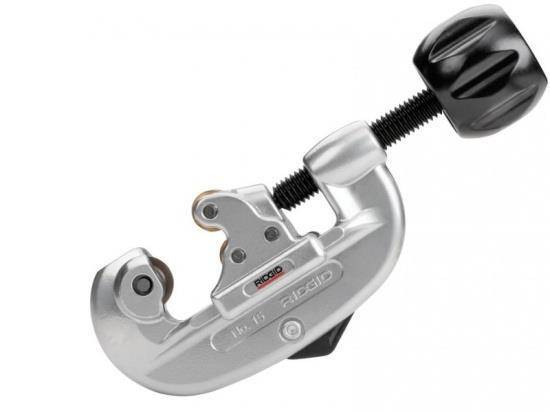

роликовые. Резка труб производится при помощи подвижных роликов, которых в устройстве может быть установлено от 1 до 4 штук. Роликовый труборез с 1 роликом предназначается для резки труб, диаметр которых не более 50 мм. Труборезы с 3 – 4 роликами прекрасно справляются с резкой труб диаметром более 100 мм. Существенным минусом оборудования является образование шероховатости при резке и невозможность получения ровного среза. Роликовый труборез является универсальным инструментом, так как помогает в работе не только со стальными трубами, но и медными, металлопластиковыми трубами и так далее;
Устройство для резки труб малого диаметра

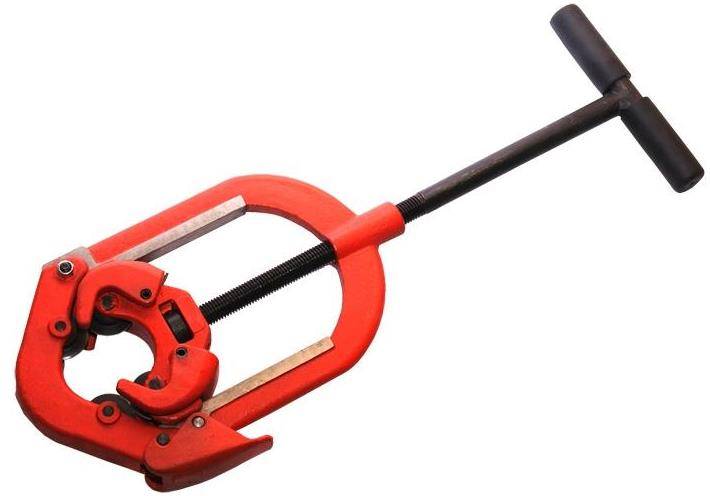

резцовые. Труборезы такого типа оснащаются режущими дисками, позволяющими получить максимально ровный срез. Диски изготавливаются из прочной стали. Резцовые труборезы предназначаются для резки труб с диаметром не более 100 мм, изготовленных из стали или пластика;
Оборудование, оснащенное режущим диском
цепные. Модели труборезов, оснащенные режущими цепями, оптимально подходят для труб различного диаметра и толщиной стенки до 30 мм. Цепной труборез позволяет получить ровный срез, не требующий дополнительной обработки. Устройства надежны и долговечны.
Устройство с режущей цепью
Вид режущего элемента подбирается в зависимости от размеров труб, подлежащих нарезке и необходимости получения ровного среза в максимально короткие сроки.
Виды зажимов
По принципу фиксации трубы для удобства резки все труборезы подразделяются на следующие виды:
хомутные. Фиксация труб производится при помощи встроенного хомута, который позволяет надежно закрепить трубу для выполнения операции. Такие устройства оптимально подходят для резки труб в ограниченном пространстве;
Оборудование с хомутом для зажима трубы
рычажные. Труба удерживается в процессе резки путем дополнительного воздействия на рычаг. Рычажные труборезы преимущественно используются для резки пластиковых труб;
Оборудование с рычагом для фиксации трубы
винтовые. Труба фиксируется в оборудовании посредством винтового механизма, который одновременно пододвигает механизм для резки трубы на оптимальное расстояние.
Оборудование с винтовым способом фиксации труб
Винтовые труборезы могут использоваться для нарезки труб из разных материалов и разного диаметра. Рычажные механизмы предназначаются для тонкостенных стальных труб, а хомутные труборезы – для прочных стальных труб с большой толщиной стенки .
Труборез-ножницы с храповым механизмом
Гильотинный труборез с храповым механизмом называют ещё ножницами. Он имеет встроенный механизм, который позволяет разрезать трубу лезвием не одномоментным движением, а многократно прилагаемым усилием, что снижает физическую нагрузку на мышцы руки.
Структура и свойства ножниц
Гильотинный труборез похож на разводной ключ с двумя ручками. Он имеет одну литую рукоятку, заканчивающуюся широким С-образным основанием для фиксации трубы, и вторую ручку, которая прижимает режущее лезвие посредством трещоточного механизма.
Инструмент оснащается кнопкой возврата резца в исходное положение и фиксатором закрытого состояния для удобства транспортировки.
При покупке трубореза необходимо измерять разболтанность лезвия и подвижной рукоятки: чем она выше, тем хуже будет качество срезов
Рабочий диаметр ножниц варьируется от 3 до 75 мм. Особенностью является резкое возрастание стоимости устройства при увеличении максимально возможной толщины трубы свыше 42 мм.
Чем толще лезвие, тем больше вероятность, что оно прослужит долго. Тонкие режущие элементы ставятся только на дешевых моделях труборезов
Производители стараются сделать дизайн резака и лезвия таким, чтобы минимизировать необходимое рабочее пространство. Лезвия могут быть гладкими или зубчатыми. Некоторые модели оснащаются встроенным фаскоснимателем, но обработка торца трубы осуществляется уже после резки, а не одновременно с ней.
Преимуществами гильотинного трубореза являются:
- низкая стоимость инструмента;
- возможность резки в ограниченном пространстве;
- использование при работе только одной руки;
- отсутствие стружки и заусениц при резке.
Недостатков у ножниц тоже хватает:
- Усталость рук при больших объемах работы.
- Необходимость заточки лезвий.
- Высокая стоимость сменных лезвий.
- Поперечная деформация труб при резке.
- Вероятность приобрести недорогой инструмент, который затупится уже после десятка разрезов.
- Ограниченность максимального диаметра трубы.
Несмотря на недостатки, гильотинные модификации являются идеальным вариантом для монтажа пластиковых труб небольших диаметров при малых объемах проводимых работ.
Как пользоваться ножницами для труб?
Процесс резки гильотинным турборезом мало отличается от работы обычными ножницами, но имеет свои особенности.
Для разрезания этим инструментом трубы необходимо осуществить такие действия:
- Нарисовать на трубе место разреза.
- Расположить трубу на широком основании трубореза так, чтобы намеченная полоска реза была точно напротив лезвия.
- С помощью рукояти надавить лезвием на трубу.
- После каждого полного сжимания ручек ослаблять их, возвращая в исходное положение.
Следует повторять ритмичное сжимание ручек инструмента до полного перерезания трубы.
В процессе резки нежелательно держать трубу на весу, потому что на конечном этапе она может обломаться и испортить ровность среза
Ряд инструментов имеет трещоточный механизм, каждый щелчок которого оповещает о перемещении внутреннего храпового механизма на один зубчик. Звук щелчка означает, что уже можно разжать ручки инструмента и повторить нажатие из более удобной позиции.
Более подробно о том, как пользоваться ножницами для резки пластиковых труб можно прочесть в этом материале.
Общие правила использования
Перед тем, как испытать новый режущий инструмент в деле, следует ознакомиться с прилагаемой к труборезу инструкцией, общие положения которой сводятся к следующим правилам:
Перед началом использования трубореза откройте фиксатор, а за ним и сам инструмент . Труборез необходимо установить на трубе, в месте предполагаемого разреза. Если имеется защёлка, обязательно закройте её, чтобы ролики не портились.
Как только направляющие коснутся друг друга, подровняйте ролики. Поворачивайте имеющийся винт до тех пор, пока режущие ролики не коснутся трубы.
Подтяните винт ещё немного, где-то на 180 градусов. Если в дальнейшем вам придётся прилагать слишком много усилий для резки, несколько отверните винт.
Готово! Теперь можете приступать к резке. Для этого вам нужно совершать маятниковые движения ручкой примерно на 130 градусов, поворачивая ручку на 180 градусов после каждого третьего маха. Повторяйте 2 последних действия пока не отрежете трубу.
Поняв, как пользоваться труборезом, целесообразно научиться методам ухода за инструментом. Всегда нужно использовать исключительно острые ролики, так как тупые могут привести к неприятным деформациям среза.
Не спеша, оборачивая ручку против часовой стрелки, раскройте салазки хотя бы на половину, дабы приступить к замене. Убедитесь, в какую сторону выбивается крепление ненужного ролика, а затем удалите его. Замените использованный ролик на новый. Вставьте ролик и его штифт на исходное место.
Используя труборез, держите его прямо к оси разрезаемой трубы, это значительно снизит нагрузку, и ваш инструмент проживёт существенно дольше.
Не устанавливайте разные по отношению друг к другу ролики, они должны быть одного размера и качества, ведь в противном случае они все просто сломаются.
Не забывайте удалять ржавчину перед работой, это значительно снизит нагрузку на рабочий орган. Тщательно смазывайте режущие ролики перед работой и весь инструмент перед хранением.
Классификация труборезов по типу конструкции
Всего выделяют пять групп механизмов, отличающихся некоторыми конструктивными особенностями:
- Роликовые;
- Цепные;
- Резцовые;
- Храповые;
- Роторные телескопические или поворотные механизмы.
Роликовый труборез предназначен для резки стальных изделий. В чертеж трубореза входят две группы роликов. Первая группа отвечает непосредственно за разрезание трубы, а вторая группа роликов направляет разрезаемую трубу. Такой труборез может справиться с трубой до 100 мм, если в его конструкцию входят три ролика. Конструкция с одним роликом способна разрезать трубу с диаметром не больше 50 мм.
Цепной труборез для стальных труб применяется редко, ведь его конструкция рассчитана на хрупкие материалы, например, бетон или керамику. Конструкция цепного трубореза достаточно проста; она состоит из натяжного механизма, поворотных рычагов и цепей с валиками. Труборез относят к ручному типу и разрезают тонкие однослойные трубы с сечением до 30 мм.
Резцовые труборезы предназначены для распиловки пластиковых труб диаметром до 100 мм. Внешне данный инструмент напоминает стальную обойму, в которую встраиваются специальные диски. Положение дисков регулируется под необходимый диаметр, после чего, ими и производится разрез трубы.
Выбор вида инструмента
Для резки пластиковых труб применяются труборезы следующих видов:
- роликовые;
- храповые;
- гильотинные;
- цепные.
Роликовые труборезы
Наиболее популярными с точки зрения удобства использования и стоимости являются роликовые труборезы, предназначенные для канализационных труб, систем отопления или водоснабжения, изготовленных из пластика.
В конструкцию роликового трубореза входят:
- корпус, являющийся одновременно струбциной для захвата и удержания трубы во время резки;
- винтовая или телескопическая рукоять, позволяющая резать трубы разного диаметра;
- отрезной механизм. Ролик для трубореза, выступающий в качестве ножа, устанавливается на конце прижимной рукоятки;
- каретка с опорными валиками.
Роликовый инструмент для резки
Некоторые модели роликовых труборезов могут дополняться фаскоснимателем, что облегчает процесс дальнейшей подготовки края к соединению.
К преимуществам роликовых механизмов можно отнести:
- универсальность. При помощи инструмента можно резать трубы разных диаметров и с разной толщиной стенки;
- простота использования;
- невысокая стоимость;
- минимальный риск повреждения трубы.
Среди отрицательных характеристик можно выделить необходимость вращения инструмента или трубы на 360°, что практически не позволяет отрезать уже установленные изделия.
Чтобы отрезать трубу заданной величины роликовым труборезом, необходимо:
- определить место расположения среза;
- установить трубу в струбцину;
- винтовой рукояткой придвинуть нож-ролик;
- провести резку по кругу;
- при необходимости (толстостенные трубы) работу повторить два, три и так далее раз.
Использование роликового инструмента для резки
Цепные труборезы
Разновидностью роликовых механизмов являются цепные труборезы. Устройство представляет собой щипцы, на которых закреплена цепь с роликами-ножами.
Цепной механизм для резки труб из пластика
Плюсами данной конструкции являются:
- возможность резки труб разного диаметра. Один конец цепи прочно закреплен на основании, а второй может свободно перемещаться, что и позволяет регулировать диаметр обрезаемой трубы;
- высокая скорость выполнения работы. В отличие от стандартного роликового инструмента цепной труборез имеет несколько роликов-ножей, что и отражается на скорости резки;
- отсутствие деформации трубы в ходе выполнения работы;
- точность среза.
Основными недостатками цепных инструментов являются высокая стоимость оборудования и высокая стоимость обслуживания и ремонта.
Чтобы отрезать пластиковую трубу цепным труборезом, требуется:
- отметить место реза для выполнения работы с максимальной точностью;
Определение места реза
- разместить и зафиксировать трубу так, чтобы все режущие ролики располагалась на линии реза;
- провести обрезку путем вращения инструмента.
Использование цепного трубореза
Перед соединением трубы с фитингом или иной трубой рекомендуется обработать срез торцевателем и фаскоснимателем.
Гильотинные труборезы
Гильотинные труборезы или ножницы для резки труб изготавливаются двух видов:
ручной инструмент, представляющий собой щипцы (ножницы), оснащенные острым металлическим лезвием;
Ручной гильотинный труборез
настольный инструмент, изготовленный в виде металлической рамки, по которой под воздействием вращающейся рукояти двигается металлический нож.
Настольный гильотинный труборез
Гильотинные труборезы предназначаются для резки труб определенных диаметров. Как правило, при помощи ручного инструмента можно обрезать трубу до 100 мм, а при помощи настольной гильотины – до 150 мм.
Преимуществами данного вида оборудования являются:
- точность и быстрота выполнения среза (устройство работает как обычные ножницы);
- полное отсутствие деформации трубы;
- отсутствие стружки;
- возможность выполнения резки в условиях ограниченного пространства;
- невысокая стоимость.
К отрицательным качествам относятся:
- необходимость периодической заточки режущего механизма;
- быстрая усталость рук.
Храповые труборезы
Разновидностью гильотинных труборезов являются храповые ножницы для резки труб. Устройство представляет собой «ножницы» с односторонним режущим механизмом и зубчиками для фиксации резца в определенном положении.
Храповые ножницы для труб из полипропилена
Положительными сторонами инструмента являются:
- быстрота и легкость выполнения работы. Для обрезки достаточно установить трубу в струбцину, расположенную на корпусе и нажать на ручки управления;
- невысокая стоимость.
К отрицательным аспектам относятся:
- необходимость прилагать большое усилие;
- необходимость дополнительной обработки трубы перед соединением.
Правила выбора инструмента
Как правило, при выборе такого типа рабочего инструмента, потребитель руководствуется не только особенностями материала трубопроводной системы, но и объёмами предполагаемых работ.
При использовании трубореза в профессиональной деятельности, которая связанна с работами на трубопроводах (инструмент для монтажа полипропиленовых труб), оптимальным станет приобретение качественного приводного инструмента.
Применение ручного
Такой вариант инструмента надевается на трубу и перемещается к участку, где и будет осуществляться разрез конструкции.
Фиксация зажима позволяет инструменту вращаться вокруг трубы, что позволяет получить вполне качественный срез.
Наиболее популярными являются модели резцового и роликового типа.
Первый вариант осуществляет обхват трубы при помощи специальной стальной обоймы с высокопрочными стальными зубчиками.
Резцовый труборез удобен в работе с конструкциями диаметром до 10 см, при монтаже труб из сшитого полиэтилена своими руками.
Роликовые модели хорошо себя зарекомендовали при работе со стальными трубами.
Обойма конструкции дополнена направляющими и режущими роликами, от количества которых напрямую зависит эффективность работы на разных по диаметру трубопроводах.
Наиболее заметным недостатком такого инструмента считается получения не слишком аккуратного среза с возможным наличием заусенцев.
Для торцевания концов трубы применяется инструмент наподобие шейвера для полипропиленовых труб.
Особенности электроинструмента
В профессиональной сфере такой инструмент является незаменимым, благодаря высоким показателям производительности, а также минимальным затратам времени и сил.
Безусловно, стоимость такого автоматизированного трубореза достаточно высокая, но мощный и удобный инструмент способен очень быстро окупиться хорошим качеством и количеством выполненных работ.
Основной недостаток электрических труборезов заключается в невозможности использовать устройство в труднодоступных или неудобных для работы местах.
На строительном рынке электроинструмент представлен разъемными и неразъемными моделями.
Разъемные труборезы состоят из сдвоенного корпуса и более удобны в работе, что позволяет осуществлять резку даже на смонтированных трубопроводах.
Режущий элемент представлен несколькими резцами, предназначенными для разрезания и снятия фаски.
Кулачковое крепление на конструкции очень удобно.
Устройство позволяет разрезать и торцевать трубы, а также снимать внешнюю, внутреннюю и притупленную фаску.
Технология использования электрического прибора:
- разместить разъемные части на трубе;
- выполнить выравнивание обхватывающих элементов в строго вертикальном положении;
- расположить резцы с удалением в 0,2 см от участка предполагаемого реза;
- выполнить резцедержателем единичный полный оборот.
При необходимости, можно, посредством специальных дополнительных кулачков, подложенных под крепеж, улучшить совместимость инструмента и трубопровода.
