Трубы для водяного теплого пола: сравнительный обзор всех вариантов + советы по проектированию

Какому бренду отдать предпочтение?

Чтобы не ошибиться в выборе и понять, какая труба для теплового водяного пола лучше, кроме оценки физических свойств материалов, следует обращать внимание и на имя производителя. Многие компании предлагают полную комплектацию для организации напольного отопления, включая насосно-смесительный узел, трубную арматуру и вспомогательные элементы – блок питания, температурные датчики, термостат и т.д

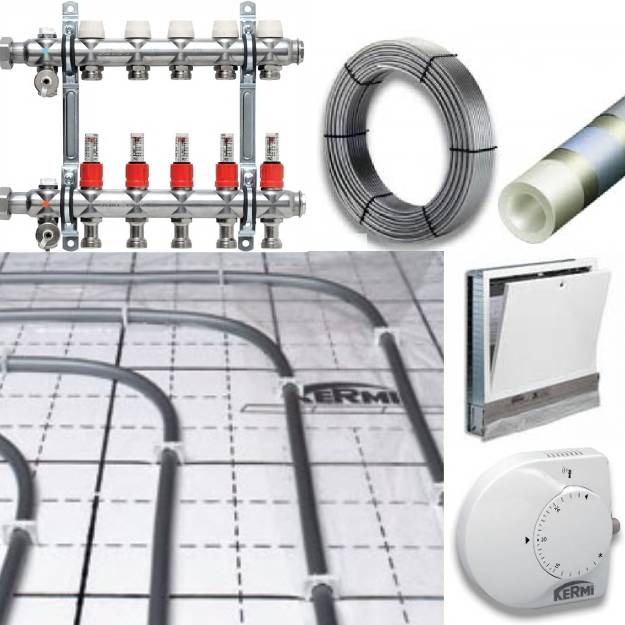

Многие компании предлагают полную комплектацию для организации напольного отопления, включая насосно-смесительный узел, трубную арматуру и вспомогательные элементы – блок питания, температурные датчики, термостат и т.д.

Специалисты рекомендуют собирать систему теплого пола из компонентов одной торговой марки – так проще достичь требуемой плотности соединений

Лучше останавливаться на брендах, уже успевших положительно зарекомендовать себя на строительном рынке. Покупка проверенной продукции станет гарантией исправной и эффективной работы оборудования.

Сегодня покупатели выделяют следующих изготовителей труб:

1. Rehau (Германия). Приоритетное направление – теплые системы из PEX-полиэтилена с шумопоглощением и антикислородным барьером. Гарантия на изделия – 10 лет. При нормальных условиях эксплуатации (температура теплоносителя 60°C) срок службы – свыше полувека. Из трубы оснащены бесшумной конструкцией, обладают высокой термостойкостью и теплоизоляцией. Они прочные, эластичные, не лопаются при напряжении, выдерживают нагрузку до 100 градусов в аварийных ситуациях. Товары бренда Rehau, соединяющиеся надвижными гильзами, пользуются рекордной популярностью у покупателей – с их участием монтируют системы теплого пола самых разнообразных конфигураций.
2. Sanext (Италия). Трубы из PEX-полимера многослойной структуры – включают защиту от шума и проникновения газов. Гарантия – 10 лет. Фирма оснащает трубы для напольного отопления усиленным антикислородным барьером, наносит на них трехслойное покрытие, снижающее уровень шума. Минимальный диаметр изгиба изделий – 10 см. Фирма утверждает, что ее товар рассчитан на 50 лет бесперебойной службы.
3. Uponor (Финляндия). Комплексные решения по организации напольного отопления. В ассортименте полиэтиленовая и металлопластиковая арматура разной наполненности и любых типоразмеров. Трубы этого бренда не уменьшают внутренний диаметр вследствие коррозии и зарастания, проявляют устойчивость к химическим добавкам, содержащимся в воде. Изделия не теряют своих характеристик, контактируя со строительными материалами — бетонным, известковым, гипсовым раствором. Дополнительные слои защиты оберегают от механических воздействий и проникновения кислорода в систему.
4. Emmeti (Италия). Производитель строго контролирует все этапы технологического процесса, методика изготовления сертифицирована под стандарт ISO В наличии трубы из PEX-полиэтилена, металлопласта.
5. Valtec (Италия/Россия). Арматура, приспособленная под нестандартные условия. Компания разработала типовые комплекты для определенных параметров помещения и комплексные решения. Готовые наборы удобны для самостоятельной установки. Трубы этого бренда хорошо проводят тепло, легкие и простые в монтаже, позволяют реализовывать разные размеры контура без лишних элементов. Изделия отлично работают в агрессивной среде и не поддаются разрушительному воздействию химических веществ.
6. Aquatherm (Германия). Немецкая фабрика, выпускающая полиэтиленовые трубы, сделанные по экструзионному методу. Готовая продукция отличается повышенной упругостью и малым радиусом изгиба. Изделия не склонны к температурному старению, коррозии, окислению. Функционируют при давлении до 10 Бар и обеспечивают хорошую звукоизоляцию. Комплектующие для отопительных систем торговой марки Aquatherm занимают рейтинговые позиции по техническим характеристикам и качеству. Даже при небольшой толщине изделия выдерживают максимальные показатели температуры и давления.

В число лидеров производства полимерных и композитных труб по праву входят: Henco Induetries (Бельгия), Oventrop (Германия), Kermi (Германия), Purmo (Финляндия), Termotech (Швеция), Neptun (Россия).

Среди производителей медного проката надо отметить Hydrosta (Южная Корея) и KME (Германия), гофрированных нержавеющих труб – Kofulso (Южная Корея), Neptun (Россия).

Также рекомендуем ознакомиться со статьями, где мы рассказываем какой теплый пол выбрать под то или иное покрытие:

1. Теплый пол под ламинат.
2. Теплые полы под плитку.
3. Теплый пол под дерево.
4. Теплые полы под линолиум.

Оправдано ли использование медных труб

Какие трубы лучше использовать для теплого пола? Медь признана самым идеальным материалом для водяного пола. Но монтаж такой конструкции потребует от владельца помещения дополнительных затрат на покупку специального оборудования. Потому что в нашей стране оно редко используется и есть в наличии только у высококлассных профессионалов.

Медь замечательный проводник тепла, с ней не сравнится не металлопластик не полиэтилен, но стоимость установки получается просто запредельной. Но именно этот тип используют в домах Европы. Кроме великолепной теплопроводимости медь еще и долговечна. Так что единственный минус медных систем – стоимость.

Теплые полы Рехау: качество и надежность от немецкого производителя. Как уложить теплый пол на деревянную основу под ламинат, читайте в нашей статье.

Плюсы и минусы инфракрасного теплого пола на https://klimatlab.com/otoplenie/tepliy-pol/infrakrasnyj-plyusy-i-minusy.html

Роль водяного пола как основного или дополнительного источника тепла

Теплый пол в помещении в качестве отопительной системы может выполнять дополнительную или основную функцию. В качестве дополнительной системы, теплый пол влияет на комфортность поверхности напольного покрытия. В этом случае, главный источник тепла – традиционные радиаторы отопления. Для поддержания температуры теплоносителя применяется термостатический принцип регулировки.

Комбинированная система отопления

Компенсировать тепловые потери в помещении и защитить его от температурных перепадов снаружи, когда водяной пол является основным источником тепла, позволяет контроль за уровнем нагрева теплоносителя. Чем на теплее на улице, тем ниже температура теплоносителя должна быть и наоборот.

По сути, теплый пол – это низкотемпературная разновидность системы отопления и, теоретически, необходимую температура теплоносителя можно получить за счет настройки котла на минимальный нагрев. Однако обычный котел, настроенный на низкотемпературный диапазон, отличается резким снижением КПД и с экономической стороны такая система становится невыгодной.

Смесительный узел

В связи с этим существуют другие способы. Например, использование современного теплогенератора, подающего теплоноситель, нагретый до +30 – 50 градусов. При оснащении такого котла циркуляционным насосом, каждый контур имеет теплоноситель одинаковой температуры, за счет чего осуществляется наиболее эффективный с экономической точки зрения процесс обогрева дома системой «теплый пол».

Трехходовый смесительный клапан

Если котел не оснащен функцией работы в низкотемпературном режиме, то можно воспользоваться трехходовым смесительным клапаном, а необходимую температуру можно получить за счет оснащения смесительного узла термостатом.

Также стоит учитывать, что некоторые виды финишных материалов не подходят для водяного пола и могут монтироваться в тандеме с пленочными или кабельными электрическими системами обогрева.

Инфракрасная пленка для теплого пола

Рейтинг труб для водяного теплого пола

Устройство водяного теплого пола – дело кропотливое требующее определенных знаний и навыков. Правильно смонтированная напольная система отличается большой надежностью, экономичностью и «добросовестно» обогревает дом или квартиру в течении нескольких десятков лет. Продолжительность срока службы напольной системы во многом зависит от высокого качества трубного комплекта, которую могут предоставить только известные производители с доброй репутацией.

Рейтинг известных производителей труб для устройства водяного пола:

1. Первое место принадлежит признанному лидеру продукции для отопления и водопровода – торговой марке «Uponor» Финляндия. Продукция фирмы славится качеством, проверенным многолетней практикой и исключительной простотой монтажа.
2. Второе место занимаю известные бренды немецкие «Wieland», « Rehau», «Aquatherm». Фирма Виланд –известный производитель труб из чистой меди, которые характеризуются лучшим качеством, эффективностью и долговечностью. По отзывам покупателей фирма «Rehau» изготавливает самые лучшие в мире трубы из сшитого полиэтилена с кислородной защитой, гарантирующей срок эксплуатации от 50 до 100 лет. Предприятие Акватерм специализируется на выпуске продукции высокого качества из полиэтилена повышенной термостойкости и полибутена. Фирма дает гарантию на 10 лет на свою продукцию, хотя по факту теплые полы из этой продукции безотказно служат в течении полувека.
3. Третье принадлежит итальянской фирме «Prandelli». О продукции этого известного европейского бренда можно услышать отзывы «Дорого, зато надежно». Производитель Пранделли выпускает единственные в мире двухслойные полиэтиленовые трубы «Prandelli Multyrama» с внутренней тонкой алюминиевой трубкой толщиной 0,2 мм. Продукция высоко оценивается специалистами за высокую устойчивость к кислородным окислителям, алюмелевая прослойка служит отличным компенсатором температурного расширения и препятствует проникновению кислорода в горячий теплоноситель.
4. На четвертом месте находится фирма «Henco» Бельгия – европейский производитель многослойных металлопластиковых изделий. Продукция выполнена из сваренной встык алюминиевой трубы с тонкими стенками от 0,4 до 1,2 мм. Внешняя и внутренняя оболочка выполнена из полиэтилена PE-Xc.
5. На пятом место находится известный в Европе производитель из Чехии «Wavin Ekoplastik» с хорошим соотношением цены и качества. Для напольных систем обогрева фирма выпускает полипропиленовые трубы PP-RCТ из полипропилена 4 поколения, характеризующего высокой прочностью и термостойкостью с увеличенной температурой плавления до 170 градусов. Из изделий этого класса можно создавать необходимую конфигурацию напольного контура. Минимальная толщина стенок положительно влияет на пропускную способность системы
6. Шестой место занимаю линейка отечественных заводов-изготовителей «Neptun», «Sanext», «Valtec», выпускающим продукцию европейского качества. Российская фирма ССТ (бренд Нептун) обладает уникальным производством по выпуску гофрированным стальных труб из нержавейки. Фирма выпускает полный комплект для теплых полов и предоставляет на свою продукцию «вечную» гарантию. Фирма Sanext специализируется на выпуске полимерных труб из сшитого полиэтилена PE-Xa. Производственные мощности фирмы Вальтек расположены в Италии, на которых выпускается металлополимерные трубы из высокопрочного полиэтилена PE-RT.

На заметку: Продукция российских фирм ни в чем не уступает зарубежным конкурентам и выгодно отличается от западных заводов-изготовителей доступной ценой.

Четыре основных типа коллекторов

Коллектор для водяного тёплого пола может быть разной комплектации.

Самый простой коллектор для водяного тёплого пола

Самая простая «комплектация» коллектора – выходы под евроконусы и ничего больше:

Это самый простой вариант – обычная труба с внутренними и наружными резьбами для присоединения соответствующих труб. Такой коллектор можно купить для системы водоснабжения, но для теплого пола придётся докупать ещё много чего.

Китайский коллектор для водяного тёплого пола

Китайские коллекторы имеют выходы с вентилями для регулировки и выходы для подключения труб контуров (т. е. вентили стоят прямо на выходах):

Их можно часто встретить в магазинах. В общем-то, они вполне работоспособны, единственная бывает проблема – в шаровых кранах, из-под рукоятки начинает течь вода. Это объясняется не низким качеством крана, а больше низким качеством воды. Ремонт очень простой и дешёвый – замена уплотнительных колец.

На таких моделях не предполагается установки никаких расширений для регулировки температуры автоматически. К тому же, межосевое расстояние между подающим и обратным коллекторами не совпадает с европейскими стандартами, и вы впоследствии не сможете подключить модуль подмеса (в смысле, европейский) без всяческих ухищрений с использованием всевозможных переходников. Такой коллектор годится для небольших домов, где контуры теплого пола одинаковой длины, и где не предполагается ставить никакой автоматики.

Коллектор с регулировочными вентилями и евроконусами

Это более дорогой вариант коллектора, чем рассмотренные выше:

Шаровых кранов здесь нет, но есть регулировочные вентили, а также фитинги под металлопластиковые трубы. На вентили можно поставить сервоприводы, которые будут работать от комнатных термостатов, открывая и закрывая вентили, тем самым регулируя количество теплоносителя в контурах. Фитинги же по-другому называются евроконусами и состоят из трёх деталей, показанных на фото крупным планом внизу:

Справа собственно евроконус, по середине — обжимное кольцо с разрезом, слева — накидная гайка. Как хорошо видно на фото, на евроконусе есть ещё уплотнительные колечки (чёрные такие). Что со всем этим делать, мы разберёмся в статье про монтаж коллектора.

Часто евроконусы продаются отдельно от коллектора: ведь производителям не известно, какой трубой будет укладываться тёплый пол. Поэтому до покупки евроконусов нужно определиться, из какой трубы будет тёплый пол: для металлопластиковой и для pex-трубы евроконусы отличаются.

Коллектор для водяного тёплого пола с расходомерами

Не всегда есть возможность сделать контуры одинаковой длины, разница может быть существенная. Отрегулировать вручную будет проблемно. Тогда лучше купить коллекторы, у которых на подающем — расходомеры (обведены оранжевой рамкой), на обратном — гнёзда под сервоприводы («грибки» с синими шляпками):

По расходомеру вы отрегулируете каждый контур по протоку теплоносителя, не зависимо от длины контуров проток будет одинаков.

В общем-то, можно скомбинировать: подающий купить с расходомерами, а обратный – с просто вентилями для ручной регулировки, без всяких сервоприводов.

Считается, что подающий коллектор должен быть сверху, обратный — снизу. Мол, если сделать наоборот, тогда часть тепла от подающего будет греть обратку… На самом же деле, если так удобней, можно подающий коллектор ставить вниз, а обратный наверх, всё будет работать.

Внимание! Дальше представлены коллекторы разной комплектации. Для теплого пола корректируйте: расходомеры ставятся на подающий коллектор

Укладка труб — инструкция

С этим пунктом всё проще. Возможны только несколько основных вариантов укладки труб теплого пола:

1. Улитка.
2. Змейка.

Но они могут быть одинарные и двойные, а кроме этого, их можно сочетать в одном помещении. У них есть как свои достоинства, так и недостатки.

Улитка:

Преимущества	Недостатки
Нагрев более равномерный; Теплоотдача выше.	Расход труб больше на четверть; Сложнее выполняется монтаж; Увеличивается количество поворотов, а значит требуется более высокое давление.

Змейка:

Преимущества.	Недостатки.
Простой монтаж; Материала уходит меньше.	Прогрев пола не равномерный. При неправильном монтаже возможно появление эффекта «зебры».

Совмещать эти два варианта можно следующим образом. Например, сразу после захода в комнату, вдоль наружных стен труба для теплого пола укладывается змейкой, а затем на всей остальной площади улиткой. При таком подходе, сразу решается две задачи. Первое, увеличить теплоотдачу у самых холодных стен, и обеспечить более равномерный прогрев пола по центру комнаты.

Также, можно менять и шаг укладки труб. Обычно  он варьируется от 15 до 20 см между витками, но его можно уплотнять вдоль внешних стен. При этом, даже если трубы будут иметь больший радиус поворота нежели это требуется, можно укладывать их применяя булавовидный изгиб.

Применение матов для теплых водяных полов

Расчет количества труб

Рассчитать количество труб на одну комнату можно тремя способами:

1. Нарисовав на миллиметровке точную схему укладки с последующим замером.
2. Уложив в комнате точную копию контура водяного тёплого пола с помощью шпагата, с последующим замером.
3. Нарисовав на полу контур труб мелом, и затем замерить проложенный отрезок с помощью курвиметра.

Обратите внимание, что длина одного контура не должна превышать 120 метров. При этом, если организуются несколько контуров запитанных от одного насоса, то максимальный разбег длин труб не должен превышать 10%

Процесс укладки

Есть два варианта укладки труб водяного тёплого пола.

1. Укладывать на сетку (или монтажную ленту) с фиксацией хомутами или проволокой.
2. Укладывать на специальные маты с углублениями для труб.

Первый способ предпочтительнее, ибо он обходится гораздо дешевле. Стоимость фирменных матов с бобышками, неоправданно завышена. А фиксация к сетке более надёжная. Монтажная лента предлагается как вариант, но её использование более трудоёмко, ибо она требует фиксации к утеплителю. И расстояние между каждой лентой должно быть 30 см.

После укладки контура

Перед заливкой стяжки, необходимо промыть и опрессовать уложенный контур. Лучше всего это делать, подняв температуру теплоносителя на 50% выше нормы (до 45°C) При этом нагрев теплоносителя должен проходить равномерно, со скоростью ≈ 5°C/час, начиная с комнатной температуры. После достижения требуемого нагрева, систему оставляют в этом состоянии на пару суток. Если в течении этого времени не появится протечек, то можно быть уверенным, что в дальнейшем проблем не возникнет.

К заливке стяжки можно приступать только после слива воды из системы. Толщина стяжки должна быть не менее 5 см. Крайне желательно применять дисперсное армирование стальной фиброй. При добавлении стальной фибры в количестве 0,7% (1 кг фибры на 1 м3 раствора) повышается прочность стяжки и ликвидируется возможность образования трещин.

Первое включение водяного теплого пола проводят по следующей схеме. В первые сутки теплоноситель нагревают до 18°C, на каждые следующие сутки температуру повышают на 2°C. В таком темпе, в течении 6 дней доводят температуру до 30°C и выдерживают полы в течении суток. Затем можно устанавливать необходимый режим работы водяного тёплого пола.

Выбор труб для теплого пола

В многоэтажных домах проложить теплый водяной пол получается не всегда. Такая система должна является отдельным отопительным контуром. Иначе жильцы последующих квартир недополучат немало тепла. Приступая к работе, нужно получить разрешение у коммунальнальщиков.

В частном доме хозяин самостоятельно решает, как будет функционировать система отопления. Закупив необходимое оборудование, ему остается лишь выбрать один из предлагаемых современным рынком типов труб:

1. Металлопластик
2. Сшитый полиэтилен
3. Полипропилен
4. Медь

Металлопластик

Одними из самых распространенных труб для теплых водяных полов являются изделия из металлопластика. Они обладают несколькими весомыми преимуществами:

• Длительный эксплуатационный срок
• Способны противостоять различным нагрузкам
• Не теряют своей структуры в процессе нагрева
• Легкий вес

Если рассматривать металлопластиковую трубу в разрезе, она представляет собой наложение сразу пяти слоев:

1. Внутри и снаружи – полиэтиленовое защитное покрытие
2. Средний слой – алюминиевая фольга
3. Для того, чтобы полученный пирог не расслаивался, пользуются специальным клеящим составом

Толщина фольгирующего слоя может достигать 2.5 мм в зависимости от диаметра приобретаемого изделия. После оборачивания, его сваривают внахлест или встык. Наружный слой может состоять из различных типов полиэтилена, однако важным предъявляемым к нему критерием является высокая плотность. Внутренний слой всегда выполняется по методу экструзии из сшитого полиэтилена.

Подобная структура обусловила одно из важнейших свойств металлопластиковых изделий – способность сохранять принятую форму после сгибания. Это немаловажный критерий, так как теплые полы часто укладывают в виде спирали или змейки.

В качестве соединений используют различные фитинги и прочую трубную арматуру.

Средняя цена по рынку – 1-2 у. е. за метр.

Сшитый полиэтилен

Достойную конкуренцию металлопластиковым моделям составляют трубы для теплого водяного пола, произведенные из сшитого полиэтилена. Рынок богат изделий с разной плотностью сшивки, но наиболее оптимальное значение лежит в интервале 65-80%.

Видео демонстрация

Полиэтиленовые трубы могут обрабатывать несколькими методами:

• Электронное облучение в магнитных полях – плотность сшивки достигает 60%
• Пероксидом – плотность сшивки достигает 75%
• Силаном (газ) – плотность сшивки достигает 65%

Чем выше плотность, тем значительнее стоимость подобной продукции. Некоторые из моделей могут в качестве среднего слоя иметь кислородный барьер – они лучше всех подходят для теплых полов. Недостатком, отталкивающим многих покупателей, является очень высокая цена.

Соединение труб из сшитого полиэтилена занимает считанные минуты:

1. Специальное кольцо надевают на один конец трубы
2. Затем он расширяется с использованием специализированного инструмента
3. Внутрь устанавливается фитинг и зажимается верхнее кольцо

Средняя стоимость по рынку – 4-5 $ за метр.

Полипропилен

Постоянное усовершенствование изделий из пластика привело к появлению полипропиленовых труб. Благодаря своим техническим и эксплуатационным преимуществам они стали востребованными. Их часто применяют для обустройства систем отопления.

Однако для утепленных полов они практически не применяются. Причина кроется в большом радиусе изгиба, который составляет около 8 диаметров. Например, у изделия диаметром 20 мм минимальное расстояние между двумя параллельными участками составит сразу 320 мм.

Средняя стоимость по рынку – 1.5-2 $ за метр.

Медь

Наиболее значимыми свойствами меди называют долговечность и высокую теплоотдачу. Это обусловило широкое применение подобных изделий в современных системах теплый пол. Данный материал намного надежнее всех вышеперечисленных.

Однако имеются отрицательные стороны, которые необходимо обязательно учесть:

• Прокладка труб требует специального оборудования и определенных навыков
• Медь – металл, следовательно, она подвержена коррозии

Соединяется труба для теплого водяного пола из меди между собой с использованием латунных фитингов. Однако при взаимодействии с другими металлами процесс коррозии лишь ускоряется. Спустя годы могут появиться прошивающие изделие блуждающие точки.

Чтобы увеличить продолжительность службы меди внутри пола, необходимо обернуть ее в гидроизоляционный негорючий слой. Это убережет трубу от соприкосновения с другими материалами, продлив срок эксплуатации.

Средняя стоимость по рынку – 7-15 $ за килограмм.

Основные нюансы монтажа

При установке труб используются специальные крепежные элементы – профили, крепление к полу выполняют дюбелями и шурупами. Петля должна быть свободной, стягивать ее не нужно.

Изделия в продажу поступают в бухтах. Нельзя перед монтажом трубы вытягивать из бухты. Так можно повредить структуру материала. Необходимо их разматывать по мере необходимости.

Перед монтажом необходимо провести некоторые дополнительные работы:

• перед укладкой пола необходимо подготовить основание. Желательно, если погрешность отклонения не будет превышать 3 см для исключения теплопотерь;
• укладка матов утеплителя;
• после чего необходимо выполнить гидро— и пароизоляционный слой;
• далее укладывается армированная сетка;
• установка коллектора.

Последовательность монтажа

Как подключить конструкцию к системе отопления можно посмотреть на видео:

Watch this video on YouTube

Укладка труб для теплого водяного пола

Способ установки в основном зависит от площади комнаты. Наиболее популярны следующие варианты:

• «змейка» – укладка разводки выполняется параллельно;
• «улитка» – установка разводки по спирали, постепенно сужаясь к центру.

Для небольших площадей можно порекомендовать вариант укладки в виде змейки. Он также подойдет для укладки около холодных зон – окон и дверей.

Укладка в виде улитки позволит равномерно обогреть достаточно большие площади. Трубы, которые работают на подачу и возврат теплоносителя располагаются рядом.

При любом способе монтажа необходимо выдерживать расчетный шаг, который может быть в пределах 0,1÷0,35 м. Шаг около окон или дверей должен быть 0,15 м.

Труба по всему контуру должна быть цельной, это предотвратит протечки в процессе эксплуатации.

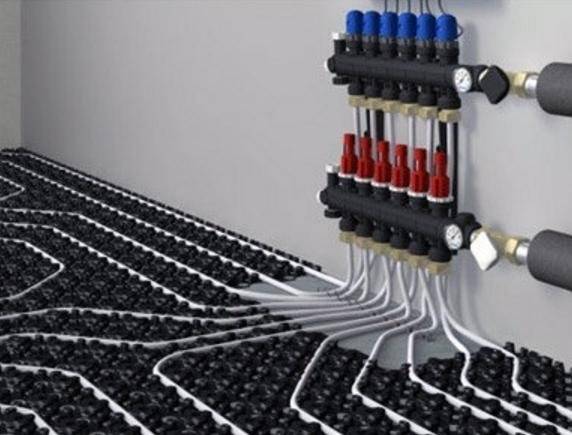

Принцип укладки нескольких контуров на одной площади

Варианты соединений

При соединении пола в цельную конструкцию понадобятся следующие инструменты и элементы:

1. Фитинги для подключения медных, гофрированных или металлопластиковых изделий.
2. Сварка для соединения полиэтилена или полипропилена.

Для фиксации следует использовать:

1. Якорные скобы или дюбель-скобы и специальный степлер.
2. Хомуты.

Варианты крепления

Пошаговый процесс монтажа и подключения

Рассмотрим пошаговый монтажв квартире и подключение к коллектору:

Иллюстрация	Описание работ
	Предварительно необходимо выполнить укладку подложки фольгированной.
	Выполняем разметку укладки.
	Устанавливаются крепежные клипсы пластиковые на дюбель-шурупы с шагом 50÷70 см. На изгибах шаг следует уменьшить.
	Укладка труб в виде по принципу улитки.
	Готовая комната, на нее ушло 75 м.
	Монтаж системы во второй комнате производится аналогичным образом.
	Установка и подключение коллектора.

Данный монтаж можно посмотреть на мастер-классе:
