Как сделать инфракрасный теплый пол своими руками: монтаж и подключение пленочного пола

Инфракрасный теплый пол: что это?

Инфракрасный теплый пол (ИТП) – современное оборудование, способное в короткие сроки и без особых сложностей усилить систему обогрева помещения.

Система представляет собой пленку, скатанную в рулон. На эту пленку нанесена карбоновая паста, которая и является нагревательным элементом. Карбон плотно запаян в полиэтиленовую пленку, защищенную от контакта с внешним покрытием и предотвращения возгорания серебряным напылением. Напряжение передается по медно-серебрянным проводникам и соответствует 220 В, т. е. подключение осуществляется к обычной розетке.

Используемое для обогрева инфракрасное излучение нагревает не воздух, а предметы, поэтому тепло дольше сохраняется и время обогрева сокращается. Параметры излучения – 5-20 мкм. Оно не видно глазу и работает как солнечные лучи. Таким образом, использование подобной системы является энергосберегающей технологией.


Инфракрасный мат

Такая технология прекрасно подходит для современных зданий, она мобильна и легко переносится на другое место. К тому же установить ее можно самостоятельно.

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.

Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).

Расчет инфракрасного пленочного теплого пола

Формула:

расчет общей площади помещения: Sп=a*b*2;

расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Где,

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).

Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.

После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по
формуле:

Р общ.= 110·L

Где,

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при
монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.

Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.

Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.

Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.

При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:

зонирование и подключение каждой зоны к своему терморегулятору;

включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.

Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;

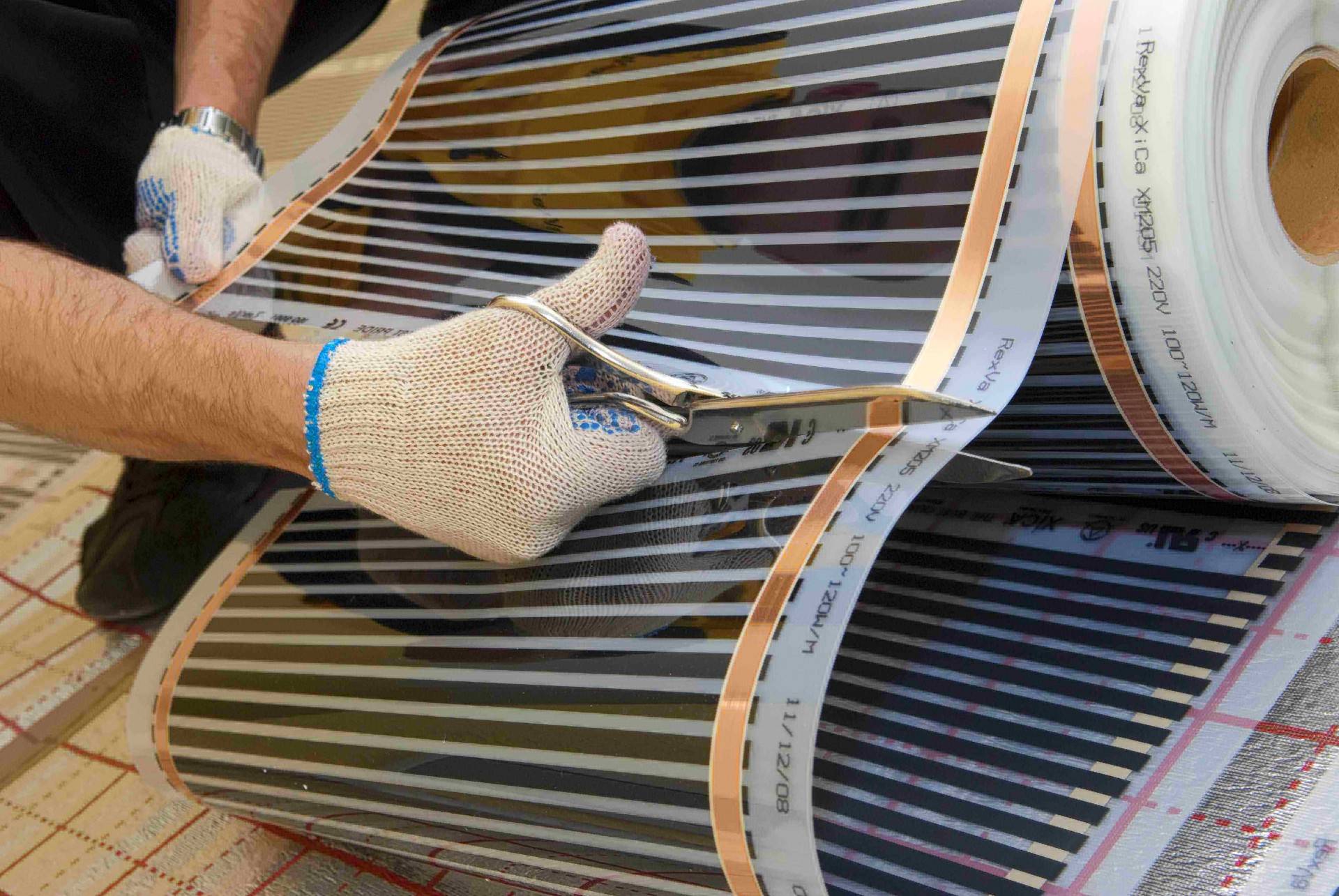

шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;

расстояние между соседними полосами пленки – не менее 10
мм.;

предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен
содержать:

расчет полезной площади;

расчет мощности системы;

место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);

направление укладки полос пленки;

количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.

Расход электроэнергии на инфракрасный теплый пол

Терморегулятор будет включать нагреватели при снижении температуры на 1 градус. Для восстановления заданной температуры системе обогрева потребуется 12 – 15 минут. Следовательно, во включенном состоянии термопленка в количестве 10 квадратных метров будет находиться приблизительно в течение 3-х часов в сутки. Это справедливо, если при постройке дома были учтены все требования СНиП по утеплению стен и термоизоляции окон и дверей.

При этих условиях будет потреблено 0,275 кВт/час электроэнергии, что в пересчете на сутки составит 6,6 киловатт, подлежащих оплате.

Нужно учитывать, что тепло, полученное от поверхности пола, позволит снизить температуру в контурах основного отопления, снижая затраты на него.

Уследить за всеми нюансами режима отопления нереально. Имеет смысл потратиться на систему оперативного программируемого режима обогрева, которая автоматически учтет, как погодные факторы, так и динамику колебания температуры в жилище.

Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола. Подключать термостат можно как к розетке, так и непосредственно от электрического щитка

Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам

Подключать термостат можно как к розетке, так и непосредственно от электрического щитка

Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.

Устройство и назначение термодатчика

Итак датчик температуры для системы теплого пола представляет собой терморезистор защищенный стеклянной колбой, а также имеющий медный проводник длиною около 3 метров для соединения с терморегулятором. Помимо стеклянной колбы для плиточных полов, сам термодатчик защищён также гелевой оболочкой. Проводник изолирован качественной ПВХ (полихлорвинил) с целью защиты от внешнего воздействия и повреждений. Длину проводника можно увеличивать, и естественно, уменьшать, до 50 метров, главное, чтобы в конце проводника был не повреждённый датчик.

Для его простой замены в дальнейшем рекомендуется поместить данную конструкцию в металлопластиковую трубку, даже если производитель в комплекте предоставил пластиковую гофру, диаметр которой составляет 16 мм. Металлопластиковая труба имеет более гладкую внутреннюю поверхность поэтому доставать и установить, а также производить подключение нового термодатчика, в случае выхода со строя, намного легче. Такие виды термодатчиков устанавливаются в твёрдые напольные покрытия (под плитку или керамогранит).

Другая разновидность датчиков, рекомендованных под ламинат, ковролин, то есть мягкие виды напольного материала, представляют собой специальные цилиндры из пластика, которые подключаются к концу электрического кабеля.

Принцип работы термодатчика очень прост, при изменении температуры сопротивление его меняется, тем самым давая сигнал терморегулятору на включение или отключение системы тёплый пол от 220 В, самой распространённой в быту сети.

Как устроен пленочный инфракрасный пол

Именно эта разновидность сегодня наиболее востребована. Так что, расскажем про неё поподробнее.

Рулонный теплый пол имеет простое устройство и совершенно безопасен.

Нагревательный элемент изготовлен из тончайших токопроводящих полосок, уложенных с интервалом в 16 миллиметров. При их изготовлении применялась современная технология карбоновых нанотрубок.

Через серебряно-медные провода проходит электроэнергия. С обеих сторон пленка является совершенно герметичной и при этом имеет ламинирование противопожарным полимером. Он прекрасно противостоит высокой влажности, что исключает вероятность быстрого разрушения при эксплуатации во влажном климате. Даже если инфракрасная пленка будет повреждена из-за механического воздействия, из строя выйдет только небольшой поврежденный участок. Остальная площадь продолжит работать в привычном режиме, эффективно обогревая помещение.

Подготовительные работы

Предварительные процедуры разделяют на две части – расчет и приобретение требуемых материалов, а также подготовку напольного покрытия в помещении. Существует простой способ расчёта тепловой мощности нагреваемого пола, по сути, он равен произведению площади обогрева на коэффициент потребления электрической энергии Вт/кв.

После выполнения указанного расчета стает известно, какое количество мощности необходимой для обогрева одного кв.м помещения. Перемножив площадь комнаты на полученный результат, станет известна суммарная мощность, достаточная для нагревания помещения. После можно отправляться в магазин для подбора нагреваемого пола. На упаковке указаны его силовые параметры.

Устройство пленочного теплого пола не отличается сложностью и напоминает слоеный пирог, состоящий из тепловой, гидравлической изоляции и армирующей сетки. При покупке теплого пола лучше подстраховаться и приобретать продукцию от известных изготовителей. Кроме этого продавец обязан по первому требованию показать сертификаты безопасности и гигиеничности. Дело в том, что востребованность этой продукции привела к тому, что на рынке присутствует много поддельной продукции, использование которой небезопасно.

Установку пленочного теплого пола начинают с соответствующей подготовки поверхности. Она производится в несколько операций. Во время первой выполняется зачистка поверхности от пыли и мусора. Во время второй сооружают пласт гидравлической изоляции. Этот слой должен заходить на стену на высоту 100 мм. Нельзя забывать и о компенсирующей ленте, она восполняет тепловое расширение во время нагревания.

Тепловая изоляция нужна для того, чтобы вырабатываемая энергия не уходила в пол. Она может быть изготовлена из фольгированной подложки, например, из пенофола. Такой изоляции достаточно, если пол будет использоваться для хождения по нему. Если нагреваемый элемент применяется как средство основного нагревания, то придется укладывать экструдированный пенополистирол толщиной 20-50 мм. Поверх такого теплоизолятора может быть смонтирован армирующий пласт, как правило, это специальная сетка.

Порядок работ по укладки и монтажу

Работы по установке достаточно просты. Они проводятся в несколько этапов.

Этап #1 — подготовка основания

Инфракрасный греющий пол достаточно требователен к состоянию поверхности, на которую его укладывают. Она должна быть абсолютно чистой и ровной. Допустимый перепад высоты составляет не более чем 3 мм. Профессионалы рекомендуют воспользоваться уровнем для проверки горизонтальности поверхности. Если есть необходимость, поверхность выравнивается, хорошо просушивается и тщательно очищается от пыли. Для этих целей лучше воспользоваться пылесосом. Только после этого начинается установка теплого инфракрасного пола.

Первым монтируется гидроизоляционный слой, необходимый для защиты системы от влаги. Следующей укладывается теплоизоляция. Некоторые «умельцы», считают, что это лишнее. Однако изоляционный слой позволяет избежать теплопотерь от излучения, уходящего вниз, и, тем самым, увеличить эффективность системы и снизить энергопотребление. Материалы для теплоизоляции существуют разные. Профессионалы рекомендуют укладывать техническую пробку в том случае, если для финишного покрытия выбрана плитка. Под остальные напольные покрытия можно монтировать любую специальную изоляцию. Материал укладывается металлизированной стороной вверх, расправляется и проклеивается скотчем на стыках.

Схема укладки инфракрасного теплого пола под линолеум или ковролин

Этап #2 — составление схемы укладки

Непосредственно перед тем, как начать монтаж, определяют место расположения терморегулятора, оптимальным считается 15 см от уровня пола. Затем составляют схему укладки пленки. При этом обязательно учитывается, что система не монтируется под стационарной крупной мебелью и бытовыми приборами. Первый ряд укладывается на расстоянии не менее 10 и не более 40 см от стен. Еще один нюанс: если планируется, что греющий пол будет единственной отопительной системой, он должен занимать не меньше 70% от площади помещения, если же это будет дополнительный обогрев, то 40%.

Этап #3 — укладка и подключение системы

Полиэстеровая инфракрасная пленка раскладывается на теплоизоляцию в соответствии с составленной схемой. При необходимости ее можно разрезать по намеченным линиям. Греющий пол укладывается медными сторонами контактов вниз в направлении стены, на которой находится терморегулятор. К краю медной полосы подсоединяются контактные зажимы, затем подключаются провода. Участки разрезов пленки и места соединения зажимов и проводов обязательно изолируются специальной битумной мастикой. Нужно учитывать, что большая длина полотнищ нагревательных элементов предполагает меньшее число контактов. Однако максимальная длина полосы не должна превышать восемь метров. Часть контактных зажимов  располагают на токонесущей поверхности, а остальные – внутри пленки.

Сначала к нижней стороне пленки подключается термодатчик, который необходимо хорошо изолировать. После окончания укладки материала и соединения всех проводов и контактов производится установка терморегулятора. Лучше всего подключать его стационарно, хотя можно и установить как стандартный электроприбор при помощи розетки. Практика показывает, что основную часть проводов, соединяющую пленку с терморегулятором, лучше пропустить под плинтусом. Затем проводится подключение инфракрасного теплого пола к электросети.

В целях безопасности укладка инфракрасного теплого пола должна производиться на расстоянии не менее полсантиметра от одного до другого полотнища

Греющие полосы инфракрасного теплого пола подключаются параллельно

Вполне возможно, что у вас будет другая распределительная коробка, но принцип разводки как правило один и тот же

Подробнее можно посмотреть на видео:

Этап #4 — тестирование после монтажа

Перед тем, как  приступить к монтажу напольного покрытия, необходимо протестировать систему. Нормальное функционирование характеризуется отсутствием искрения, перегрева на участках соединения контактов, пленка должна прогреваться равномерно. Если тест прошел успешно, греющий пол накрывается дополнительным слоем полиэтиленовой пленки и начинается монтаж финишного напольного покрытия.

Можно с уверенностью утверждать, что инфракрасный теплый пол своими руками – это вполне реально. Даже если нет навыка укладки, можно предварительно познакомиться с инструкцией по монтажу, прилагающейся к системе, найти специализированные сайты в интернете и  изучить всю необходимую информацию. Грамотно установленный греющий инфракрасный пол принесет тепло и уют в каждый дом.

Инфракрасный теплый пол – принцип работы и виды

Археологи доказали, что технология напольного отопления насчитывает несколько тысячелетий. В частности, гидравлическую систему активно эксплуатировали еще в античных термах. Современные аналоги используют в качестве источника тепла не только воду, но и электроэнергию.

Из электрических систем отопления самым «мягким» вариантом считается пленочный инфракрасный теплый пол под ламинат, паркетную доску, линолеум и т. п. Представляет собой гибкую термопленку толщиной не более 0,5 мм, в структуру которой впаяны карбоновые нагревательные элементы.

Выпускают три основных вида:

  1. Стандартные рулонные изделия, в которых полосы углерода нанесены с шагом 5-10 мм.
  2. Усовершенствованные комплекты 3 и 4 поколения со встроенным механизмом саморегуляции. Особенность в том, что при перегреве определенных участков температура этой зоны снижается на 30%.
  3. Сплошная пленка, в которой карбоновый нагревательный элемент нанесен единым слоем, а поверхность усилена уретановым полимером.

Механизм работы достаточно прост: электроэнергия проходит по углеродному пласту и преобразуется в тепловую. Нагретая пленка передает тепло напольному покрытию, которое, благодаря свойству теплопроводности, тоже становится источником инфракрасного излучения. Контактирующий с полом воздух нагревается и поднимается вверх, замещаясь холодным. То есть налицо конвекционный процесс. Таким образом, пленочные карбоновые маты, равно как и все остальные виды систем обогрева, передают энергию тремя стандартными способами:

  • Тепловым излучением.
  • Конвекцией.
  • Теплопроводностью.

Так что все мифы о том, что тепло от пленки проникает сквозь напольное покрытие, передается стенам, потолку, мебели, а от них уже нагревается и воздух – это лишь маркетинговые заявления, не имеющие никакой связи с реальностью.

Пленочные изделия выпускаются рулонными матами длиной от 10 м и более. Их легко разрезать на полосы нужной длины и несложно соединять специальными комплектами между собой. Ширина, как правило, стандартная – от 50 до 100 см. Рекомендуемая минимальная длина отреза – 25 см, максимальная – 8-10 м.

Монтаж электрического теплого пола с саморегулирующимся проводом

Монтаж любого тёплого пола следует начинать с приобретения необходимо материал, в соответствии с произведёнными расчётами.

Процесс обустройства нагревательной конструкции с саморегулирующимся кабелем схож с монтажом любого электрического полового отопления:

Устанавливается термостат — определяется место его размещения на стене, расстояние от пола не меньше 30 см, желательно недалеко от выключателя. В стене делается углубление, куда и монтируется терморегулятор. От него пробивается штроба до пола, в которой размещается гофрошланг.

Подготавливается основание — его нужно выровнять и очистить от мусора. Если пол имеет большие перепады, то лучше его залить тонким слоем черновой стяжки.

Производятся работы по гидро и теплоизоляции — укладывается два слоя материала. Сначала гидроизоляционный — это может быть полиэтиленовая плёнка, поверх — термостойкая теплоизоляция, лучше с металлизированной поверхностью. Перед их монтажом, периметр помещения проклеивается демпферной лентой, для компенсации тепловых расширений стяжки при нагревании.

Стелется саморегулирующийся кабель — укладывается согласно запланированной схеме («змейка» или «улитка»). Он должен быть целостным, начинать следует от термостата. Важный момент — шаг укладки нагревательного элемента. Чем он меньше, тем быстрее происходит нагрев пола. А большие шаги приведут к холодным зонам. Рекомендованный отступ от стен 15 см.

Фиксация кабеля производится к армирующей сетке, которая уложена на теплоизоляцию, или с помощью специальной клеящейся ленты к подложке.

Монтируется термодатчик пола — электрошнур от него следует подвести к терморегулятору через гофрированную трубу. Устанавливается термодатчик по центру комнаты, между двумя проводами.

Заливается финишная стяжка — слой бетона должен быть не менее 6 см. Заливка пола делается в один подход, и после выравнивания раствора, бетонная поверхность оставляется на 4 недели для полного затвердевания.

Подключается нагревательный элемент к термостату — это делается при помощи специальных зажимов.

Укладывается финишное покрытие —  любой материал (плитка, ламинат), который может соседствовать с отоплением.

Использование в тёплых полах саморегулирующего кабеля выгодно и удобно. Ведь в такой конструкции нет риска перегрева нагревательного элемента, это делает её безопасней. А способность самостоятельно регулировать температурный уровень, позволяет без труда создать комфортную атмосферу в доме.

Видео пособия

Тёплый пол с AliExpress. Самая подробная инструкция как сделать монтаж.

Watch this video on YouTube

Саморегулирующийся кабель | Часть 1

Watch this video on YouTube

Достоинства

Итак, главные достоинства теплых пленочных полов следующие:

  • легкость монтажа – с укладкой в состоянии справиться даже непрофессионалы;
  • абсолютная безопасность – нет риска пожара или короткого замыкания;
  • наличие возможности укладки во всех помещениях, даже в сырых;
  • обогрев устанавливается не только на пол, но также на потолок, стены и прочие поверхности, такие как картины, зеркала, ковры и пр.;
  • высокий коэффициент производительности (до 97%). Это лучший показатель среди всех существующих видов отопительных систем;
  • полная совместимость с каждым типом напольного покрытия;
  • отсутствие электромагнитного излучения;
  • отличная устойчивость к механическим повреждениям (даже при разрыве можно менять либо ремонтировать секцию, а не систему полностью);
  • бесшумность;
  • экологическая чистота;
  • легкость и простота демонтажа в случае переезда.

Что касается недостатков, то у теплого пленочного пола их просто нет, однако есть определенные нюансы, которые обязательно следует учитывать.

  • на пленочный теплый пол нельзя ставить мебель, особенно если она тяжелая;
  • пол по максимуму должен быть открытым, иначе он будет чересчур нагреваться, а от этого сильно портятся не только он, но и мебель;
  • нельзя закрывать место, в котором находится датчик температуры воздуха и пола, в противном случае он будет некорректно работать.
