Турбодефлектор для вентиляции: принцип работы и сравнение видов ротационных дефлекторов

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

• любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
• на пологой кровле устье трубы полагается размещать выше ограждений;

  Вокруг устья трубы должно быть свободное пространство

• на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
• дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
• корпус устройства должен хорошо обдуваться независимо от направления ветра;
• вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
• монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

• электрическая дрель;
• рожковые ключи;
• резьбовые шпильки;
• гайки;
• хомуты;
• две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

1. На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
2. В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
3. В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
4. С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Дефлектор можно уверенно назвать полезным устройством, положительно влияющим на силу тяги в дымовой трубе и функционирование отопительного оборудования. Изготовить и подсоединить приспособление к трубе относительно просто, надо лишь быть «подкованным» в выборе вида дефлектора.

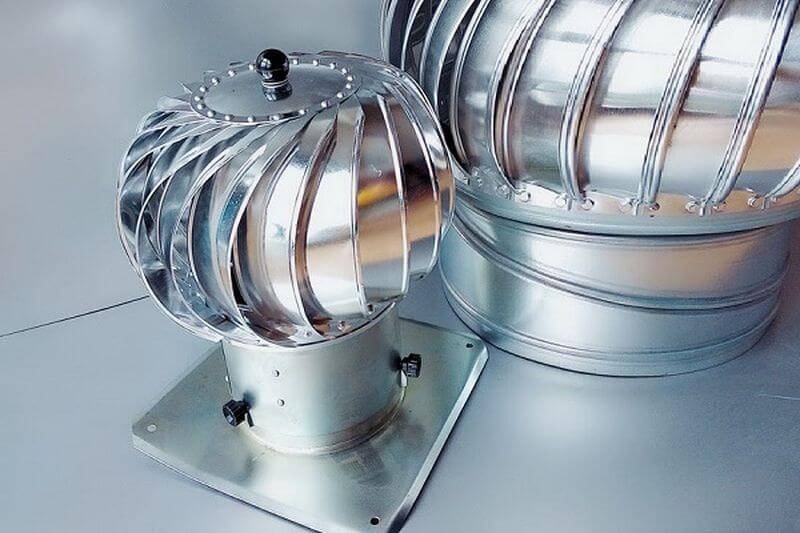

Определение понятия турбодефлектор

Турбодефлектор устанавливается на вытяжную трубу для увеличения тяги

Дефлектор представляет собой аэродинамическую конструкцию, которая монтируется над дымовентиляционной трубой. В работе устройства задействуется принцип Бернулли. Эффект заключается в том, что статическое давление в канале снижается с увеличением скорости передвижения воздуха и изменением поперечной площади трубы. Вентиляционные турборефлекторы усиливают тягу и повышают эффективность отводящего канала.

Используют распространенные конструкции:

• классические по форме — прямоугольные, квадратные, круглые;
• цаги — насадки имеют экран в виде цилиндра, где располагается дефлектор конической формы;
• Григоровича — распространенный вариант ставится на насадку в виде усеченного конуса, такую модель часто делают своими руками;
• ротационный — имеет шарообразную накладку, содержит в конструкции турбину и лопасти;
• н-образный, двойной — выполняется в виде двух перпендикулярных трубок, соединенных полой перемычкой, куда подсоединяется труба вытяжки.

Недостатки ротационных дефлекторов для вентиляции

Как Вы видите, у ротационных дефлекторов множество достоинств, но есть и недостатки. Для формирования полноценной картины давайте их отметим.

• Устройство существенно дороже обычных статичных дефлекторов вентиляции.
• Эффективность работы устройства зависит от текущих атмосферных условий. Отсутствие ветра, отрицательные температуры и высокая влажность могут привести к полному прекращению работы. Следует уточнить, что обледенению ротационные турбины подвергаются не так часто.
• Турбодефлектор не стоит применять как основное средство для удаления загрязненного воздуха в помещениях с высокими требованиями к интенсивности воздухообмена: в лабораториях, на производствах, при наличии химических и взрывоопасных веществ.

Да, недостатки есть. Но эффективность работы и большой получаемый полезный эффект с лихвой перевешивает все сомнения и опасения. Мы с уверенностью можем рекомендовать к применению поставляемые нашей компанией турбодефлекторы ТД (ERA). Они качественно сделаны, хорошо выглядят, а главное, они эффективно работают и приносят своим владельцам огромную пользу.

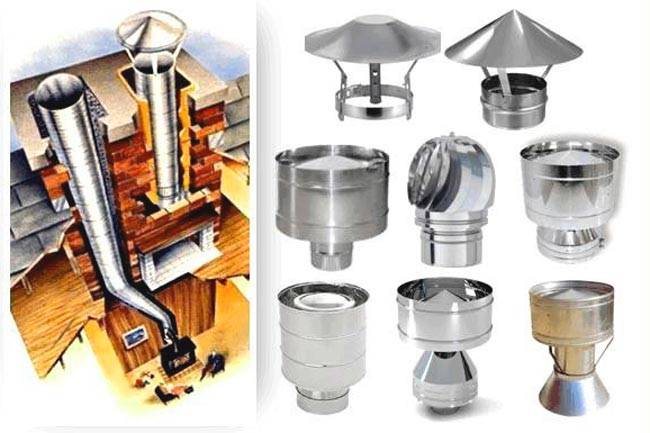

Виды турбодефлекторов

виды турбодефлекторов

Существует большой выбор вращающихся оголовков на дефлекторах. Каждый вид эффективно действует в определенных условиях и отличается своими техническими особенностями. Разница есть даже между турбодефлекторами без видимых внешних отличий.

Виды дефлекторов:

• ЦАГИ – изделия с расширенным вентканалом;
• Колпак-флюгер;
• Грибок Волпера циллиндрической формы;
• Турбодефлектор с круглой вращающейся насадкой.

На верхней части некоторых видов устанавливаются железные зонтики. Такие элементы не улучшают тягу, они предназначены только для защиты от дождя.

работа турбодефлектора

Форма открытых изделий:

• Плоские;
• Двускатные;
• Со съемной крышкой;
• Полукруглые.

Отличия по принципу работы:

• Ротационные;
• Турбинные;
• Дефлекторные.

Дефлекторы для кондиционеров выглядят, как отражающий экран, сдерживающий воздушный поток. Турбины отличаются по материалу изготовления деталей и диаметру соединительного основания.

По материалу изготовления

виды турбодефлекторов по материалу изготовления

Выбор материала определяется имеющимся бюджетом и отдельными предпочтениями. В некоторых турбинах используются пластиковые элементы, которые нормально взаимодействуют с влагой и химическими компонентами осадков.

Распространенные материалы:

• сталь оцинкованная, хромированная или с матовым покрытием используется для создания бюджетных моделей;
• нержавейка в 2 раза дороже, для изменения ее цвета используются порошковые краски;
• конструкционный металл покрывается полимерным составом, чтобы цвет совпадал с кровлей или фасадом здания;
• твердые и крепкие соединения углерода и железа используются для изготовления пластичных листов.

Важно! Горячая оцинковка металла нужна для защиты от ржавчины. Такой способ обработки очень надежный

Материал погружается в электролитную ванну или обрабатывается током, чтобы наполнить поверхность молекулами хрома. Визуальные качества дефлекторов в результате улучшаются, и повышается их стойкость к внешнему воздействию.

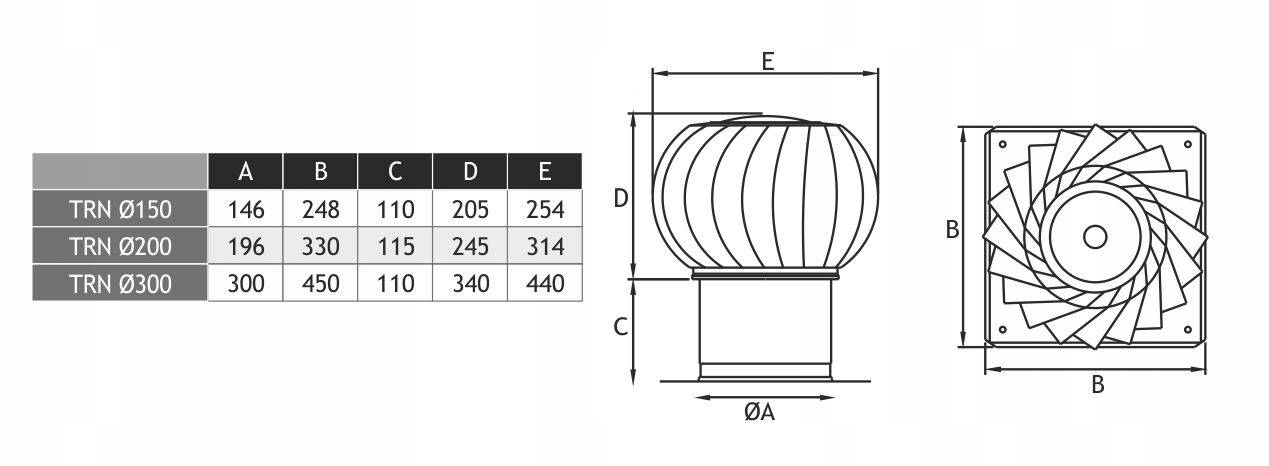

По диаметру присоединительного кольца

Ширина посадочного места видна на маркировке и в паспорте турбодефлектора. Изготовленные конструкции имеют шаг увеличения 5 мм для размеров от 100 до 200 мм.

Более широкие стандартные основания: 250 мм, 300 мм, 315 мм, 400 мм, 500 мм, 600 мм, 680 мм, 800 мм.

Изделия нестандартных размеров производятся по индивидуальному заказу. Максимально допустимое отличие в диаметрах крепления и трубы – 15%.

Турбодефлекторы ставятся на выходную часть трубы. Их форма бывает круглая и квадратная. Для вентканалов из каменной кладки или кирпича нужны турбины с прямоугольным основанием, переходящим в круглое.

Принцип действия дефлектора

За счёт установки дефлектора на трубу вентиляции, улучшается тяга, ведь дефлектор отклоняет воздушные массы, тем самым образуя на выходе шахты вентиляции, зону с пониженным давлением. За счёт этого воздух внутри трубы поднимется вверх и компенсирует давление.

Существуют разные конструкции дефлекторов, но принцип работы у всех одинаковый. Современные агрегаты чаще всего имеют сужение канала, это увеличивает скорость прохождения воздуха над оголовком трубы. Это усиливает тягу и имеет называние «принцип аэрографа».

 Если правильно подобрать и правильно использовать дефлектор, то можно добиться более эффективной работы системы вентиляции.

Больший эффект дефлекторы показывают при установке на каналах вентиляции с горизонтальными и вертикальными участками.

Так же вентиляционные дефлекторы играет роль защиты воздуховода от попадания в него мусора, осадков окружающей среды, мелких птиц, грызунов и т.п. Для изготовления дефлектора используют нержавеющую сталь или керамика, так как его устанавливают снаружи сооружения.

Положительные и отрицательные качества

Положительными качествами применения вентиляционного дефлектора являются:

1. увеличение тяги;
2. защита вентиляционных каналов.

Но если ветер будет дуть снизу, то поток воздуха ударяется о часть дефлектора находящуюся сверху и не даёт воздушному потоку выходить наружу, что даёт сбой работы системы.

Стоит отметить, что вентиляционные дефлекторы часто стали обустраивать с двумя конусами и соединёнными основаниями, что исключает возникновение вышеописанной проблемы.

Область применения устройства

Ротационная турбина хорошо себя зарекомендовала в помещениях и на объектах, на которых необходим повышенный воздухообмен.

1. В жилых частных и многоквартирных домах. Нужно помнить, что к работе вентиляционных шахт многоэтажных жилых домов предъявляются особые требования. Устройство помогает справиться с проблемой недостаточной вентиляции помещений, чердачного пространства, полностью устраняет явление обратной тяги.
2. На животноводческих фермах и в сельскохозяйственных зданиях — в конюшнях, птичниках, зернохранилищах, на сеновалах и т. д. Помогает выводить газы и испарения, которые образуются во время содержания животных, поддерживает оптимальную влажность.
3. На перерабатывающих предприятиях. Энергонезависимая вентиляционная система позволяет сэкономить средства на энергоносителях. Исключением являются объекты, деятельность которых связана с опасными для здоровья человека веществами.
4. В общественных местах — спортивных комплексах, бассейнах, торговых центрах и кинотеатрах.

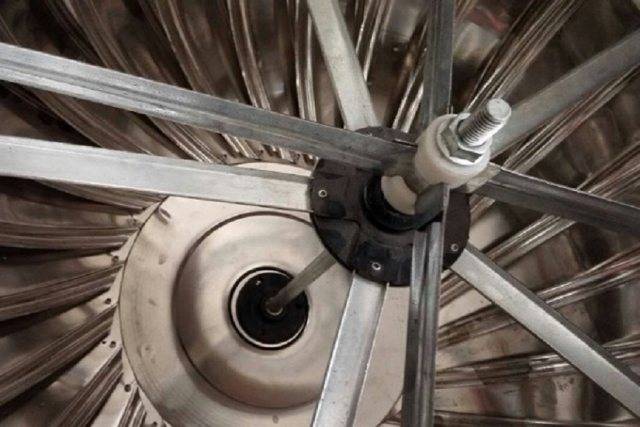

Конструкция турбодефлектора

Поэтому в устройстве турбодефлектора используется энергия ветра, для усиления тяги в вентиляционной системе или в дымоходе достаточно ветра в 2 м/с. Максимальная скорость воздушного потока обычно ограничена 20 м/с.

Конструкция дефлекторной насадки для трубы состоит из трех частей:

• Корпус – турбина, изготовленный из двух десятков тонких металлических лопастей с криволинейной поверхностью;
• Вал с подшипниковой опорой, соединенный с корпусом;
• Монтажное кольцо, устанавливаемое на вентиляционную трубу. В центре кольца находится опорная втулка для удержания вала в вертикальном положении.

Ранее турбодефлектор продавался с расчетом на установку на круглых оцинкованных трубах, используемых в обустройстве современных вентканалов. Сегодня можно купить несколько вариантов переходников и монтажных колец, обеспечивающих надежное удержание устройства на асбестоцементной трубе или кирпичной кромке вентиляционной шахты.

Изготовление дефлектора Григоровича своими руками

Материалы

Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:

• Лист оцинкованной или нержавеющей стали, толщина которого должна достигать до 1 мм.
• Металлические заклепки или болты.
• Бумага или плотный картон для создания чертежа будущего изделия.
• Ножницы для резки по металлу.
• Дрель и сверла по металлу.
• Заклепочник.

Этапы создания

Сначала необходимо подготовить чертеж на листе ватмана. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее необходимо рассчитать следующие параметры в соотношениях:

• Высота конструкции должна составлять примерно от 1, 7 диаметра.
• Ширина защитного Санта должна быть в 2 раза больше внутреннего диаметра дымоходного канала.
• Ширина диффузора должна быть примерно 1, 3 диаметра.

После этого вам необходимо подготовить чертеж, который должен выглядеть примерно так:

Далее необходимо вырезать каждую деталь из бумаги. Предварительно закрепив их на стальном листе, обведите заготовки и вырежьте детали при помощи ножниц для резки по металлу.

С каждого края загибайте примерно 5 мм для закрепления деталей. Отбейте молотком каждый загиб, уменьшив его толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонт — конуса.

Как и в предыдущей инструкции, сделайте несколько полос и с их помощью соедините колпак и сам диффузор.

В Санкт-Петербурге

В заключение хотелось бы отметить, что турбодефлектор существенно экономит энергопотребление и помогает поддерживать комфортную температуру в обслуживаемых помещениях. Кроме того, устройство решает проблему излишней влажности и затхлости воздуха даже в больших зданиях, а также выводит пыль и токсичные пары. Именно поэтому устанавливать турбодефлектор не только полезно, но и выгодно – за счет экономии электроэнергии турбодефлектор окупает себя уже в первый год использования.

Дефлектор своими руками

Модель вентнасадки простой конструкции, без сложных механизмов, вполне можно создать и самому, приобретя подходящий стройматериал и приготовив необходимые инструменты:

• рулетку;
• ножницы для работы по металлу;
• болгарку;
• дрель;
• набор ключей;
• болты, хомуты, гайки.

Пошаговый план по изготовке и установке дефлектора своими руками:

• выполняем чертеж выбранной конструкции, с обозначением всех соответствующих размеров;
• полученные детали изделия переносим на картон в полную величину, вырезаем;
• с помощью картонных лекал делаем их дублирование на стальной лист;
• получившиеся заготовки соединяем с помощью болтов, гаек, кронштейнов в установленном порядке (см. выше);
  устанавливаем на крышу.

Теперь остается наслаждаться работой правильно собранной конструкции и расти в глазах домочадцев и собственных.

Для создания бюджетного варианта насадки на вытяжную трубу можно остановить свой выбор на устройстве Григоровича или простой модели-флюгера.

Из чего состоит дефлектор и какие задачи выполняет

На эффективную работу вентиляционной системы в первую очередь оказывает влияние сила ветра, его направление, а также температура воздуха. Например, летом на улице очень жарко, а из-за того, что воздух нагревается, снижается тяга и, соответственно, сокращается циркуляция воздуха. Чтобы снизить влияние подобных негативных воздействий, устанавливаются такие приборы, как дефлекторы. Использование конструкций считается обязательным при организации дымохода, потому что дефлектор – это в первую очередь прибор, нормализующий работу вентиляционной системы.

Купол, шар или другая конструкция, которая установлена на крыше и является дефлектором.

На заметку! Чтобы понять, что такое дефлектор, следует обратиться к изображениям выходов вентиляционных труб. Именно купол, шар или любая другая конструкция, расположенная на крыше, – это и есть дефлектор. Главная задача прибора – обеспечение нормальной вентиляции разного рода помещений путем использования ветровых нагрузок.

По большому счету дефлектор представляет собой довольно простое устройство, которое раньше использовалось только при оборудовании дымоходов, а сейчас является венцом системы вентиляции. При этом не следует думать, что единственная роль прибора – защитная.

Колпак на дымоход: как выбрать дымник на трубу дымохода (прочитать подробнее)

По сути, дефлекторы – это аэродинамические устройства, снижающие негативное воздействие погодных факторов на работу вентиляции. Функционирование происходит по принципу эффекта Бернулли. Главная задача дефлекторов для вентиляции – обеспечение лучшей тяги внутри системы путем регулирования воздушного потока.

Именно поэтому приборы устанавливаются в самой верхней точке трубы. Увидеть приспособления можно на большинстве гаражей, которые увенчаны трубами, выходящими из подвалов или цокольных этажей. Помимо этого, дефлекторы располагаются практически повсеместно на крышах домов.

Основная задача дефлекторов – это обеспечение лучшей тяги внутри системы вентиляции.

Как рассчитать производительность турбодефлектора

Обычно турбодефлектор просто ставят на вывод вентиляционной или дымовой трубы безо всяких дополнительных анализов потока, а для расчета производительности турбодефлектора используют базовое значение. Эта величина указывается производителем в маркировке турбомашины, например, наиболее популярная модель ТД 400 по паспорту имеет производительность 400 м3/ч при базовой скорости ветра 2 м/с.

Для расчета требуемого количества штук турбодефлекторов достаточно взять требуемую кратность воздухообмена в помещении и умножить коэффициент на объем комнаты. Далее полученную величину в кубометрах воздуха делят на базовую производительность турбонасадки, получают число устройств.

Определение понятия турбодефлектор

Турбодефлектор устанавливается на вытяжную трубу для увеличения тяги Дефлектор представляет собой аэродинамическую конструкцию, которая монтируется над дымовентиляционной трубой. В работе устройства задействуется принцип Бернулли. Эффект заключается в том, что статическое давление в канале снижается с увеличением скорости передвижения воздуха и изменением поперечной площади трубы. Вентиляционные турборефлекторы усиливают тягу и повышают эффективность отводящего канала.

Используют распространенные конструкции:

• классические по форме — прямоугольные, квадратные, круглые;
• цаги — насадки имеют экран в виде цилиндра, где располагается дефлектор конической формы;
• Григоровича — распространенный вариант ставится на насадку в виде усеченного конуса, такую модель часто делают своими руками;
• ротационный — имеет шарообразную накладку, содержит в конструкции турбину и лопасти;
• н-образный, двойной — выполняется в виде двух перпендикулярных трубок, соединенных полой перемычкой, куда подсоединяется труба вытяжки.

Статические модели ставят в общих каналах многоэтажных зданий и индивидуальных системах вентиляции, применяют для координации отвода дыма в отопительных схемах и проветривания мусоропроводов.

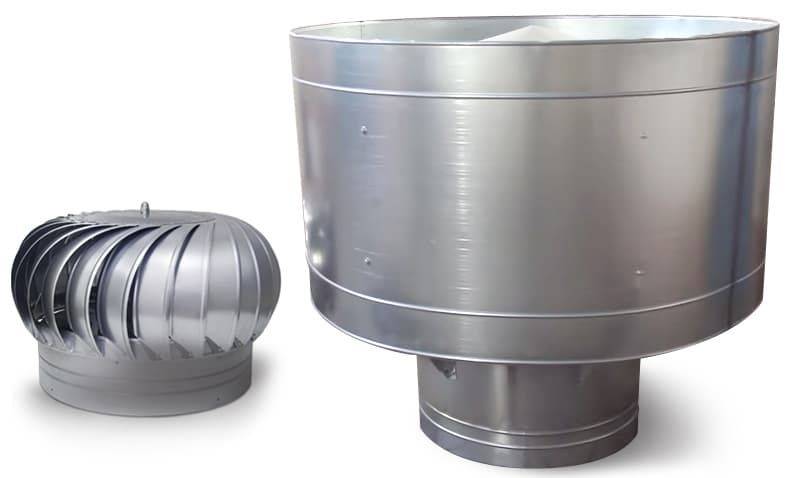

Разновидности дефлекторов

Чтобы улучшить действие вентиляционной системы, в продаже есть много разновидностей дефлекторов. Одни из них являются статичными, другие – ротационные. Именно к последним относятся турбины, у которых вращается головка-крыльчатка, функционирующая за счет силы ветра.

Обратите внимание! В независимости от того, статичный корпус у дефлектора или ротационный, все они сделаны, чтобы улучшить тягу в дымоходе или вентканале. Они защищают систему от осадков и мусора

Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор.

Ротационные турбины можно классифицировать по таким параметрам:

1. Материал изготовления. Делаются дефлекторы из нержавеющей стали оцинкованного или окрашенного металла, алюминия.
2. Диаметр насадки, или присоединительного кольца составляет минимум 110 мм, а максимум 680 мм. Понятно, что размеры идентичны диаметру труб для канализации.

Несмотря на то что производителями выпускаются модификации турбодефлекторов, что внешне практически не отличаются друг от друга, их характеристики разные. Ниже подана некоторая информация об этих изделиях:

• Турбовент. Одноименная компания занимается выпуском ротационных вентиляционных изделий, сделанных из алюминия. Изделия имеют толщину от 0,5 до 1 мм. Основание делается из гальванизированной стали, толщиной от 0,7 до 0,9 мм. Турбодефлектор может быть окрашен в любой из цветов, по стандартам RAL;
• Турбомакс. Производители занимаются продажей, назвав продукцию естественным нагнетателем тяги. Чтобы создать дефлектор требуется сталь, маркой AISI 321, толщина которой составляет 0,5 мм. Сфера использования: как для вентиляционной системы естественного типа, так для печных и каминных дымоходов. И это не зря, так как турбодефлектор способен выдержать температуру до +250 ℃. Изделия делаются из качественной нержавеющей стали.

Еще на полках магазинов можно встретить продукцию от неизвестных брендов

Такую продукцию нужно покупать осторожно, обращая внимание на сертификат. А еще лучше сделать турбодефлектор для вентиляции своими руками. Нужны чертежи и соответствующая инструкция

Нужны чертежи и соответствующая инструкция.

Достоинства и недостатки турбодефлектора

В пользу использования турбины можно привести следующие аргументы:

1. Быстрый обмен воздуха. Вращающаяся голова турбины способствует быстрому воздухообмену в вентиляционной шахте, препятствует образованию обратной тяги, защищает пространство кровли от скопления конденсата. Эффективность работы ротационного устройства гораздо выше, чем обычного дефлектора.
2. Не потребляет электрическую энергию, в отличие от электровентиляторов, а работает благодаря силе ветра. Это ставит турбодефлектор в ряд экономически выгодных устройств.
3. Средний срок службы при регулярном обслуживании и правильном монтаже — около 100 тыс. часов или 10 лет, модели из нержавеющей стали могут служить до 15 лет. Это в три раза дольше, чем время работы вентиляторов.
4. Защита от осадков. Препятствует попаданию в вентиляционные каналы снега, града, дождя. Может использоваться в регионах с сильными и частыми ветрами.
5. Компактная и легкая конструкция. Устройства с диаметром основания больше 200 мм весят значительно меньше, чем дефлектор ЦАГИ. Модель самого большого размера (680 мм) весит всего лишь около 9 кг, в противовес ему дефлектор ЦАГИ с тем же диаметром основания может весить около 50 кг.
6. Легкий монтаж не требует специальных знаний и навыков.

Против его применения говорят такие факты:

• Устройство достаточно дорогое по сравнению с обычными дефлекторами.
• Неблагоприятные атмосферные условия, такие как отсутствие ветра, повышенная влажность и отрицательные температуры могут привести к полной остановке. При этом нужно отметить, что обледенению подвижные турбины подвергаются все же в значительно меньшей степени.
• Дефлектор нельзя использовать как основное средство для удаления загрязненного воздуха в помещениях с повышенными требованиями к вентиляции: в медицинских лабораториях и на производствах, работа которых связана с химическими и взрывоопасными веществами.

Предлагаем ознакомиться Разметка фундамента под баню своими руками

Цена ротационного дефлектора довольно высока по сравнению со статичными устройствами, зависит от используемого материала для изготовления — нержавейки, стали с полимерным покрытием, оцинкованной стали.

Но эффективность работы окупает все затраты.

Галерея изображений

Фото из

Турбинный дефлектор постоянно атакуют атмосферный негатив: дожди, порывистые ветра, низкие и высокие температуры, их резкие перепады

Важно, чтобы выбранное устройство служило долго, так, как прослужит дефлектор из нержавеющей стали. Оцинкованный дефлектор прослужит 5 лет, после чего защитный цинковый слой разрушится, выветрится и перестанет оберегать сталь от ржавления. Оцинкованный дефлектор прослужит 5 лет, после чего защитный цинковый слой разрушится, выветрится и перестанет оберегать сталь от ржавления

Оцинкованный дефлектор прослужит 5 лет, после чего защитный цинковый слой разрушится, выветрится и перестанет оберегать сталь от ржавления

Окрасив элементы оцинкованного дефлектора перед сборкой эмалью, мы продлим эксплуатацию в два и более раз. Нужно полностью покрыть детали, не допуская пробелов

Нанесенное в заводских условиях полимерное покрытие фактически сравняет сроки эксплуатации устройства из нержавейки и окрашенного дефлектора. Полимерная оболочка предотвратит выветривание цинка

Вытяжное устройство из нержавейки

Оцинкованный турбинный дефлектор

Окрашивание дефлектора водостойкой эмалью

Защитно-декоративное полимерное покрытие

Флюгеры

Дефлекторы для труб – флюгеры называют еще флюгарками. Иногда так называют все дымники вообще, но это неверно, т.к. флюгер по определению устройство поворотное.

Дефлектор на трубу – флюгер может быть выполнен поворотным самоориентирующимся и вращающимся. Последние называются еще турбодефлекторами, а самоориентирующиеся дымовыми зубьями, что тоже неверно. Дымовой зуб – часть дымохода английского камина. Слабое место всех флюгерных дефлекторов – подшипник. Он очень легко засоряется и затягивается сажей, а уплотнения подвержены усиленному износу. Поэтому осматривать дефлектор-флюгер нужно не реже раза в 2 месяца. Но сам дефлектор-флюгер почти никогда не обрастает главным врагом всех неподвижных дефлекторов – сосульками.

Дефлекторы для труб – флюгеры

Многолопастный дефлектор-флюгер (поз. 1 и 2 на рис.) дает стабильную тягу на ветру до 9-10 баллов при незначительных нагрузках на трубу, поэтому его можно ставить на сэндвичевые, керамические и стеклянные дымоходы. Однолопастный дефлектор-флюгер на сильном ветру сильно нагружает трубу, поэтому она должна быть прочной и дом располагаться в месте, где штормовой ветер не разгуляется. Зато однолопастный дефлектор-флюгер несложно оформить в виде птицы (поз. 3 и 4).

Турбодефлектор (поз. 5) – запомните и никому не верьте – не дымовой! Он вентиляционный или для газовых котлов с электроподжигом. Турбина вращается как ветром, так и током воздуха в трубе, причем правильно выполненная турбина, как в некоторых типах ветровых двигателей, самораскручивающаяся: достаточно самой слабой начальной тяги иди легкого дуновения ветерка, чтобы турбинка завертелась и потянула воздух, а остановится она только когда и тяга, и ветер полностью прекратятся. В системе вентиляции дома с турбодефлекторами включать вентиляторы в отдушинах приходится, как говорится, раз в год не каждый год. К сожалению, турбодефлектор легко затягивается пылью и мусором из воздуха, поэтому проверять его нужно тоже не реже раза в 2 мес.

Технические свойства турбодефлектора такие же, как у многолопастного самоориентирующегося, но трубу он нагружает еще меньше. Турбодефлектор вполне возможно сделать своими руками, см. видео ниже.

Что представляет собой дефлектор

Сегодня цилиндрический, конусообразный или округлый корпус дефлектора можно увидеть на крышах частных домов. По сути, дефлектор представляет собой аэродинамическую насадку, предназначенную для создания дополнительного разряжения на срезе вентиляционной трубы. В результате увеличивается перепад давления над трубой и внутри помещения, увеличивается тяга и производительность вентиляционной системы.

Конструктивно любой дефлектор состоит из трех узлов:

• Корпуса с креплением, обеспечивающим надежную и прочную установку на срезе вентиляционной трубы;
• Системы захвата воздушного потока, состоящей из нескольких неподвижных аэродинамических профилей или вращающегося элемента, как в случае турбинных дефлекторов;
• Колпака или защитной крышки, закрывающей срез трубы от проникновения дождя, снега, любопытных птиц, насекомых, мышей и прочей живности.

Для работы вентиляционному дефлектору необходимо одно условие — постоянный, стабильный горизонтальный поток ветра, желательно одного направления. В условиях постоянного потока воздуха дефлекторная насадка позволяет уменьшить высоту вентиляционной трубы на крыше почти вдвое. В безветрие дефлектор практически не работает.

Усиление тяги благодаря сжатию дополнительного потока воздуха также используется в дымоходах и продувках, когда из помещения или камеры сгорания необходимо быстро удалить продукты сгорания, дым, гарь, копоть. Дефлектор помогает резко интенсифицировать горение. Например, в эпоху паровозов использовался импровизированный бустер: чтобы резко увеличить мощность паровой машины, пара из котла выбрасывалась через дымовую трубу наружу, что увеличивало интенсивность горения и мощность двигателя чуть ли не на 70%.

Ценные преимущества и некоторые недостатки

Среди самых известных преимуществ турбодефлектора назовем такие:

• Быстрый обмен воздуха. Вращающаяся голова турбины обеспечивает довольно сильный приток свежего воздуха. Под кровлей вообще не скапливается конденсат! Все благодаря тому, что ротационное устройство всегда это делает быстрее, чем обычный дефлектор.
• Энергонезависимость. В отличие от электровентиляторов, турбодефлектор не потребляет электроэнергию, а потому экономически более выгоден.
• Полная защита. Особая конструкция турбодефлектора не позволяет попадать в вентиляционные каналы ни снег, ни дождь. Поэтому он идеально подходит для регионов с частыми сильными ветрами.
• Долговечность. В среднем стандартные турбодефлекторы призваны служить около 100000 часов или 10 лет, хотя модели из нержавейки «живут» и до 15 лет. В среднем это в три раза дольше, чем у других моделей.
• Легкость. Также турбодефлектор на практике весит намного меньше, чем другие элементы. Даже внушительных размеров такой прибор будет весить не более 9 кг, в тоже время как тот же ЦАГИ при том же диаметре основания имеет все 50 кг.

Сама продуктивность турбодефлектора в основном зависит от его величины, угла наклона крыши, места расположения и ветровой нагрузки в данной области:

А вот количество турбодефлекторов рассчитывается в зависимости от угла наклона кровли. Чем более кровля пологая, тем больше таких конструкций на нее нужно установить. Если же речь идет о скатной крыше, такой дефлектор ставят на наивысшую точку, обычно на выход вентшахты.

Единственная сложность, которая возникает в эксплуатации турбодефлектора – это его заклинивание. Случается это нечасто, и причинами такого обычно служит заклинивание подшипников и случайные механические повреждения.

Да, иногда также внутрь все-таки попадает какой-то посторонний предмет, но его достаточно будет просто вытащить. Если заели подшипники – тогда смазать. А в основном качественный турбодефлектор не требует частого обслуживания, достаточно раз в год смазывать подшипники (по окончании зимы).  Для этого используются специальные масла на основе нефтяных продуктов, которые не густеют в жаркие дни и не застывают в мороз.

И, наконец, еще одно ценное преимущество этого дефлектора заключается в том, что для его установки не нужны какие-то специальные знания или навыки: все предельно просто.

Выводы и полезное видео по теме

Сравнение характеристик ротационной турбины и модели ЦАГИ:

Принцип работы поворотного флюгера-дефлектора:

Технология установки турбодефлектора на плоскую кровлю:

Такое простое приспособление, как дефлектор, способно решить распространенную проблему естественной вентиляции – недостаточность вытяжной тяги.

Помимо повышения эффективности воздушной циркуляции, колпак выполняет защитную роль, предотвращая забивание вентканала мусором.

Имеете опыт в монтаже и эксплуатации вентиляционного дефлектора? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Блок для обратной связи расположен ниже.
