Обзор технологии устройства вентиляции бассейна в зависимости от его величины

Осушители

Сейчас для поддержания оптимальной влажности в частных бассейнах используют осушители воздуха. Когда влажный воздух поступает в осушитель, избыток влаги конденсируется и затем удаляется. На выходе воздух подогревается до необходимой температуры и вновь подается в помещение. Работая таким образом, осушители поддерживают оптимальную влажность воздуха, предотвращают конденсацию влаги в помещении и снижают затраты на нагрев воздуха.. Для осушения воздуха в бассейне площадью 20 мг требуется вентиляция производительностью 700 м3/час и мощностью примерно 12 кВт/час. Для этого же бассейна специалисты рекомендуют установить осушитель воздуха, удаляющего до 1,8 л влаги в час, с потребляемой мощностью 1 кВт/час. Установка осушителя позволяет снизить мощность вентиляции до пределов, необходимых для комфортного самочувствия людей, в рассматриваемом нами случае — до 300 м’/час. При этом система вентиляции обеспечивает подачу свежего воздуха и удаление неприятных запахов, осушитель эффективно удаляет влагу, а общее потребление электроэнергии сокращается до 6 кВт. Самые простые осушители для бассейнов работают только в режиме осушения воздуха, и их рекомендуется устанавливать в малых бассейнах с готовой вентиляцией.

Осушители воздуха рекомендованы для частных бассейнов и небольших общественных бассейнов.

Как компании обманывают Заказчиков бассейнов?

Часто заказчики присылают мне на проверку проекты других компаний. Я нахожу ошибки, пишу рекомендации и отношусь к этому с пониманием: люди ошиблись, нужно исправить и пойти дальше.

Совсем другое дело, когда получаю проект от крупной организации. В таких проектах нет ошибок. Все выполнено верно, но Заказчика развели на миллионы рублей! Как это получается:

1. Осушитель воздуха

Как только Вы скажите слово «бассейн» – Вам сразу предложат осушители. Это стандартная схема работы. Но Вам нужно понимать:

Осушители используются либо на маленьких зонах отдыха с купелью, либо в крупных коммерческих бассейнах.

В частных плавательных бассейнах осушитель используется с зеркалом воды до 14 м2 только для снижения нагрузки на систему вентиляции. Проще говоря, чтобы уменьшить размер вентиляционного оборудования и воздуховодов. В качестве основного оборудования осушитель в бассейне не используется никогда.

Подробнее:  Осушитель не удаляет запахи и не дает свежий воздуха. Для осушения маленького бассейна 15 м2 вам потребуется самый мощный осушитель за 350 000 рублей. Летом и зимой работает на одинаковую мощность, хотя зимой воздух на улице очень сухой. Производители искусственно завышают мощность осушителей на 40%, и в реальности осушитель не справляется с объемами влаги. Более подробно в этой статье.

Осушители не используются в частных бассейнах.

2. Приточно-вытяжные установки с секцией осушения

Такие установки предлагают и монтажные и проектные компании. Стоят такие установки от 800 000 рублей и не используются в частных бассейнах.

Предлагать их могут в 3 случаях:

  • Ваш бассейн с зеркалом воды более 80 м2;
  • Бассейн в зоне влажного климата (например, Сочи);
  • Вас пытаются обмануть.

Других объяснений нет и быть не может. Секция осушения воздуха в бассейне нужна только в том случае, если уличный воздух намного хуже по своим параметрам, чем воздух в бассейне. Например, в Сочи настолько влажный воздух, что его невозможно использовать для проветривания бассейна, поэтому проще установить осушитель.

3. Установки с рекуперацией тепла

Это еще один развод Заказчиков на деньги. Установки с рекуператорами очень дорогие и используются только на коммерческих бассейнах. Рекуператор нужен, чтобы экономить тепловую энергию зимой, но в частных бассейнах его применение экономически не обосновано.

Зимой воздух на улице очень сухой. Для осушения бассейна его нужно в 7 раз меньше, чем летом. Так, например, в бассейне с зеркалом воды 40 м2 зимой нужно примерно 700 м3/ч воздуха.

Такой объем воздуха мизерный, чтобы ради него устанавливать рекуператор. Оборудование никогда не окупит своих вложений еще и потому, что 700 м3/ч требуется для бассейна только в режиме эксплуатации, когда плавают люди. Чтобы уменьшить испарения, частные бассейны закрывают экраном – тентом, поэтому в зимний месяц в помещение подается всего 200 м3/ч.

В итоге, воздух зимой сухой. Его требуется мало. Бассейн большую часть времени закрыт экраном, поэтому установка с рекуператором стоит без дела.

ВыводИнтересы строителей не совпадают с интересами заказчика. Строитель хочет заработать на оборудовании, поэтому предлагает «какое-нибудь» дорогое техническое решение.

Чтобы сравнить стоимость, заказчик идет в другие компании и по итогу общения получает совершенно разные коммерческие предложения и окончательно запутывается в эффективности предложенных систем.

Если Вы получили смету на систему вентиляции плавательного бассейна на 1,5 миллиона рублей – есть повод задуматься. Скорее всего, Вас пытаются обмануть.

Если не хотите читать статью, можете посмотреть мое видео на эту тему.

Оптимальная система вентиляции для бассейна

Понятно, что микроклимат будет создавать температура воды внутри открытого резервуара. Поэтому существуют определенные нормы, которые касаются этого параметра. К примеру, в спортивных бассейнах температура воды должна быть 24-28С, в лечебных 36С, в детских 29-32С.

Соответственно и воздух внутри помещения должен соответствовать температуре воды с поправкой в большую сторону на 1-2 градуса. Это в первую очередь комфортная обстановка, второе – такое соотношение температур не дает воде интенсивно испаряться. И еще один показатель – влажность. Она должна располагаться в пределах 40-65%.

схема вентиляции в бассейне

Чтобы полностью обеспечить эти условия, требуется сооружение приточно-вытяжной системы вентиляции в бассейне. Это когда воздух извне помещения (обычно с улицы) поступает внутрь, а влажные пары вместе с химикатами удаляются из него. То есть, получается, что вентиляция будет состоять из двух частей: приток и вытяжка.

Приточно-вытяжная система

Начнем с того, что система приточно-вытяжной вентиляции для бассейна является принудительной разновидностью. Это когда на двух контурах вентиляционной сети, а это приток и вытяжка, устанавливаются вентиляторы. С их помощью и происходит с одной стороны нагнетание свежего воздуха, с другой вывод отработанного влажного.

Но необходимо отметить, что это самая простая схема, достаточно эффективная, без излишеств и недорогая. По сути, с помощью вентиляторов, их скорости вращения можно контролировать влажность в помещении. И при необходимости, изменяя скоростной режим, варьировать влажностным показателем, что нередко приводит к экономии потребляемого энергоносителя. К примеру, в часы наименьшего посещения можно снизить обороты вращения вентиляторов, тем самым снизить воздухообмен. Или, наоборот, увеличивать скорость при полной загрузке бассейна.

Схема приточно-вытяжной вентиляции

При этом приточная вентиляция и вытяжная могут работать, как отдельные системы, или как единое комплексное оборудование. Кстати, к последним относится приточно-вытяжная установка (ПВУ), в которой заключены сразу два вентилятора, работающие на разные системы.

Осушитель воздуха

Предыдущая схема является без осушения воздуха. То есть, свежие воздушные потоки просто подаются в помещение, а влажные удаляются. Есть второй вариант организации вентиляции – это все та же приточно-вытяжная схема только с дополнением в виде осушителя приточного воздуха. Это специальный прибор, который устанавливается внутри помещения. Он энергозависимый и независимый от вентиляции, то есть, работает в своем собственном режиме, который зависит от влажности. Поэтому в его схему вводятся датчики влажности, располагаемые на стенах помещения на определенном уровне.

Получается так, что сама вентиляция занимается только воздухообменом, а осушением воздуха занимается осушитель. Он же и контролирует влажность внутри объекта. Сточки зрения эффективности и экономии отличный вариант, но использовать его рекомендуют, если площадь зеркала воды не будет меньше 40 м².

Кондиционирование

К кондиционированию бассейнов надо подходить с позиции, что эта система сама может контролировать влажность и температуру воздуха. По сути, кондиционеры выполняют те же функции, что и осушитель, только в более широком диапазоне. Их обычно устанавливают на спортивных объектов, где присутствуют зрители в одеждах. А значит, именно для них и создаются комфортные условия. А это температура в пределах 34-36С. То есть, когда идет разговор о кондиционировании, то надо понимать, что это касается в основном спортивных сооружений.

Почему осушители бестолковое оборудование?

1. Осушители не предназначены для бассейнов

Смотрим таблицы. Сколько влаги выделяет бассейн (Таблица 1):

Бассейн в Московской области с устройством противотока и подводными струями. Площадь зеркала воды:
15 м218 м221 м224 м227 м230 м233 м236 м2
4,3 кг/ч7,5 кг/ч8,7 кг/ч10 кг/ч11,3 кг/ч12,5 кг/ч13,8 кг/ч15,0 кг/ч

Сколько влаги на самом деле забирает осушитель Dantherm и его стоимость (Таблица 2):

Бытовая серияПромышленная серия
МаркаCDP 35СDP 45СDP 65СDP 70СDP 125СDP 165
Влагосъем0,9 кг/ч1,4 кг/ч2,2 кг/ч2,8 кг/ч5,2 кг/ч6,2 кг/ч
Цена, руб.221 940257 400361 170464 940608 000848 000

Что получается: для бассейна с противотоком и струями зеркалом воды 18 м2 (7.5 кг/ч по 1 таблице) нам понадобится 2 осушителя CDP 70 общей стоимостью 928 тыс.руб. и даже этого будет недостаточно. Система вентиляции для полного осушения воздуха обойдется до 400 тыс.руб.

Может в расчете ошибка? — Нет ошибки. Осушители производят либо для маленьких СПА-зон, либо для больших коммерческих бассейнов.

2. Производитель искусственно завышает мощность

Если Вы внимательно посмотрите характеристики осушителей, то увидите, что заявленная производительность (л/сут) рассчитана на влажность 80%, в то время как требуемая 55%.

Согласно СП 310.1325800.2017 пункт 11.3 в бассейне нужно поддерживать влажность 50-60%.

Производитель указывает мощность осушителя из расчета не на 50-60%, а на все 80%, что приводит к фиктивно завышенной мощности оборудования в 1.5 раза.

Реальная мощность осушителя на 40% ниже заявленной.

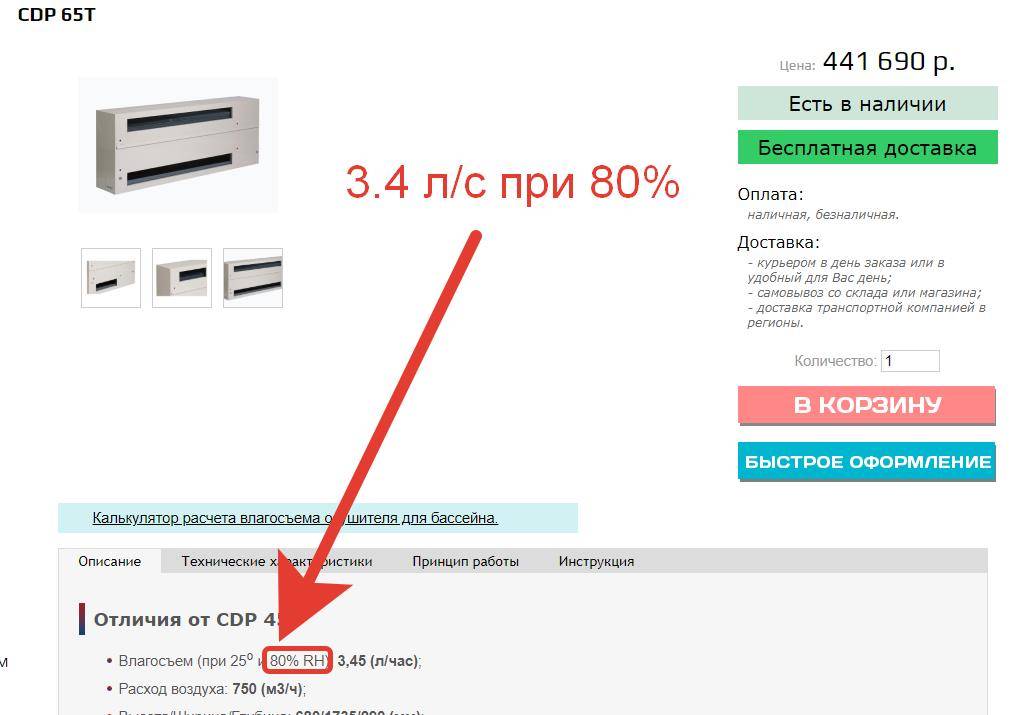

Например, на графике в паспорте осушителя CDP 65T мы видим, что при температуре 30 оС и влажности 55% реальная производительность — 2.3 л/ч, а продавец на сайте указывает 3.4 л/ч при 80%.

Завышенная производительность осушителя воздуха для бассейна

3. Производитель занижает реальные объемы влаги в помещении бассейна

До 2012 года объем влаги в бассейне рассчитывался по 3 разным методикам, и результат сильно различался. С выходом норматива АВОК» 7.5-2012 методика стала одна, но продавцы выпускают таблицы подбора по старым расчетам, чтобы выгодно продать оборудование.

В новых расчетах учитывается дополнительное оборудование: фонтаны, гейзеры и горки, поэтому результаты точнее:

Реальные объемы влаги в помещении бассейна занижены

Рассмотрим таблицу производителя:

Продавец нам говорит, что бассейн с зеркалом воды 20 м2 выделяет в помещение 57,6 л/сутки влаги. Но влажность воздуха и температуру воды он выбирает неправильно. Реальные выделения влаги 123 л/сутки.

В итоге, осушитель подобран неверно и влагу не удаляет.

4. В бассейне нужна вентиляция Даже если Вы установите осушитель, в бассейне все равно потребуется вентиляция. Запахи реагентов нужно удалять, а помещение проветривать.

Приточная установка Менерга для бассейна

5. Вы можете 100% влаги удалять вентиляцией без осушителя!

Такую схему мы смонтировали в 20 бассейнах. Она обоснована действующими нормами: СП 310.1325800.2017, АВОК» 7.5-2012.

Вывод:Модельный ряд осушителей не предназначен для бассейнов. Экономически не обосновано использовать осушители в бассейнах частных домов. Владелец бассейна никогда не окупит вложений. Осушитель воздуха – нужное оборудование для других целей.

Климатические комплексы — решение действительно большой проблемы

Подбор вентиляционного оборудования для бассейна крупного «калибра» ведется по несколько иным правилам. Тут необходима не подсушивающая установка или тривиальная вентиляция, а действительно мощная система климатического контроля.

Климатический комплекс для автоматической обработки

Ведь и осушитель, и многофункциональная вентиляция «работают» только с бытовыми бассейнами малых габаритов, используемыми лишь время от времени. То есть, для спортивных объектов и функционирующих в режиме «24/7» банных комплексов такие варианты уже не годятся. Поскольку вентиляция таких объектов должна быть и многофункциональной, и энергетически эффективной и высокопроизводительной.

Обычно климатические комплексы монтируют в бассейнах с площадью зеркала от 100 квадратных метров. Но в силу того, что многофункциональные системы «не тянут» даже бассейн на 50 «квадратов», рекомендацию относительно минимальной площади можно пересмотреть (разумеется, с потерей энергосберегающей опции).

Причем климатический комплекс состоит из двух частей – разветвленной сети приточно-вытяжной вентиляции и силовой установки, осуществляющий осушение, подогрев и циркуляцию воздуха в бассейне.

И если самая минимальная комплектация силовой установки состоит из пластинчатого рекуператора и теплового насоса, то в полный «набор» входят следующие приборы и узлы:

  • Несколько рекуператоров, разогревающих воздух.
  • Осушитель воздушной среды, конденсирующий избыток влаги.
  • Воздушные фильтры, очищающие циркулирующие потоки от микрофлоры.
  • Нагреватели (калориферы) выравнивающие температуру приточной и внутренней среды.
  • Приточные и вытяжные вентиляторы, закачивающие и откачивающие воздух с нужной производительностью.
  • Кроме этого в состав климатического комплекса входят заслонки, клапаны, воздуховоды и электроника, размещаемая в блоке управления.

То есть создать такой прибор «своими руками» попросту нельзя. Да и смонтировать такую установку без специальных знаний – весьма затруднительно.  Поэтому проектированием и монтажом таких систем занимаются только специализированные компании. И средний срок окупаемости подобной системы равен 10-15 годам.

Где применяются осушители воздуха

Мест, где можно встретить осушители, довольно много. Бытовые осушители воздуха часто покупают те, кто живет в условиях влажного климата с частыми осадками, а также те, кто вынужден жить в полуподвальных помещениях или наоборот, под самой крышей.

Чаще всего осушители воздуха устанавливают в частных домах, но нужно подчеркнуть, что в последнее время наблюдается повышенный спрос на осушители воздуха для квартиры. Видимо это связано с появлением на рынке менее дорогих и более экономичных и удобных в применении моделей. Существующий модельный ряд дает возможность купить осушитель воздуха людям практически с любым уровнем дохода.

Другие публикации TopClimat.ru по теме
Что такое осушитель воздуха
Как выбрать осушитель воздуха

Все же бытовые осушители воздуха есть пока далеко не во всех домах. А вот осушители воздуха промышленные практически незаменимы:

  • в производственных помещениях, где влажность воздуха является критичной;
  • в складских помещениях, зернохранилищах, архивах;
  • в музеях, галереях, выставочных залах, библиотеках;
  • в больницах и клиниках;
  • в бассейнах и банях, в спортивных залах и аквапарках;
  • в подвальных и полуподвальных рабочих помещениях;
  • на строительных площадках — для обеспечения качества отделочных и иных строительных работ.

Существуют и специальные осушители сжатого воздуха. Как известно, сжатый воздух широко используется в различных технологических процессах. Например, с помощью пневмопривода открываются двери общественного транспорта. Но воздух, который поступает в компрессор, всегда содержит значительное количество водяного пара.

В процессе сжатия воздушной смеси происходит концентрация этого пара, что приводит к ее конденсации в трубах пневмосети. Со всеми вытекающими отсюда неприятными последствиями. Поэтому перед подачей воздуха в компрессор его необходимо избавить от излишка влаги, за это и отвечают осушители сжатого воздуха или осушители воздуха для компрессоров. Чаще всего для осушения сжатого воздуха применяют рефрижераторный осушитель воздуха.

Отдельно нужно сказать про осушитель воздуха для бассейна. Данный вид оборудования незаменим в любых помещениях, где есть открытое зеркало воды и где влажность воздуха должна тщательно контролироваться с целью достижения оптимального комфорта.

Технология устройства вентиляции бассейна: общий обзор

Вентиляция, в первую очередь, необходима для устранения избыточной влажности в помещении бассейна. Ведь постоянно мокры стены лишаются естественной теплостойкости и превращаются в очень удобную площадку, буквально созданную для развития колоний различных представителей микрофлоры.

Поэтому в основе всех технологий вентиляции лежит либо принудительная конденсация влаги из воздуха, либо замена всего объема новой, пока еще не влажной средой.

Вентиляция бассейна

Причем на технологии и способы обустройства вентиляции бассейна влияют следующие параметры помещения:

  • Габариты «испарителя» — водного зеркала бассейна (его площадь).
  • Объемы помещения (общая площадь на высоту).
  • Частота использования бассейна по прямому назначению (в часах за неделю/месяц).

И если помещение небольшое, а сам бассейн – маленький, да и пользуетесь вы им нечасто, то лучше тривиального «подсушивания» технологии просто не существует. Ну а если бассейн очень большой, а помещение – далеко не мелкое и очень популярное (с большим количеством посетителей), то вам, наверняка, понадобится высокопроизводительная климатическая установка. И как промежуточный вариант можно рассматривать обычную приточно-вытяжную систему вентиляции с осушением воздуха и без такового.

Словом, рецептуру вы уже знаете, а теперь давайте присмотримся к составу этих «лекарств».

Система вентиляции с помощью осушителей: простое решение сложной проблемы

Осушитель – это прибор, который конденсирует излишек влаги, содержащийся в воздухе. Причем для эффективной работы сквозь такое устройство нужно прокачать троекратный объем воздушной массы помещения всего за один час.

Система вентиляции с помощью осушителей

Поэтому решение проблемы переувлажнения с помощью осушителей приводит к большим энергетическим затратам, появлению заметного шумового загрязнения и отсутствию притока действительно свежего воздуха.

Хотя у таких систем есть пара действительно сильных качеств – это компактность самого «осушителя» и возможность решить проблему буквально «из коробки». То есть, осушители поставляют в открытую продажу в виде напольных или настенных систем, которые нужно только купить и включить, а после этого – ждать результата.

Да и выбор конкретной модели осушителя очень прост – ее выбирают по производительности прибора, которая предполагает уже упомянутое троекратное «покачивание» всего объема помещения (площадь пола на высоту) за один час.

Системы вентиляции без осушения воздуха в бассейне

Этот вариант предполагает устранение влажного воздуха как такового и замену вытесненной массы новой средой, откачиваемой извне. То есть, перед нами классическая приточно-вытяжная вентиляция.

Система приточно-вытяжной вентиляции без осушения

К сильным сторонам этой схемы можно отнести относительно небольшие энергетические затраты на сам процесс и высокий результат, объясняемый фактическим устранением самого источника проблемы – содержащегося в воздухе водяного пара.

Но для реализации такой схемы вам придется построить настоящую систему вентиляции, транспортирующую влажный воздух за стены здания (вытяжной канал) и закачивающую свежую среду в помещение (приточный канал).

Поэтому, несмотря на возможность обустройства циркуляционной системы, ориентированной на естественную вентиляцию, реализуемую за счет разницы плотности холодного и теплого воздуха, такой вариант потребует довольно значительных энергетических затрат. Они будут  направлены на обогрев приточного воздуха и компенсацию тепловых потерь, обусловленных истечением разогретой воздушной массы сквозь вытяжную систему.

Словом – это далеко не самый лучший вариант.

Многофункциональные вентиляционные установки для бассейна: свежий и сухой воздух

Многофункциональные вентиляционные установки для бассейна

Идея строительства таких систем возникла вследствие нежелания мириться с тепловыми потерями классических вентиляционных установок. Такие системы объединяют результативность «осушителей» с экономичностью циркуляционных установок. Причем забираемый воздух разогревается за счет тепла вытяжного потока (эффект рекуперации).

Да, такая система сложна – поэтому она стоит достаточно дорого. Да, ее невозможно выбрать «своим умом» — нужны инженеры и проектировщики. Да, ее очень долго монтируют, причем монтирую профессионалы, а не слесари-сантехники. Но результат будет просто поразительным – вы решите все свои проблемы за счет просто микроскопических порций энергии, транслируемых на компрессор и осушитель.

Выбор бытового осушителя

При решении о приобретении домашнего устройства следует исходить из нескольких факторов:

Объема квартиры, комнаты, загородного дома или другого помещения

Сосчитать его легко, перемножив общую длину квартиры на ее ширину и высоту.
Кроме того, важно выбирать самые энергетически выгодные аппараты, потребляющие как можно меньшее количество энергии. Наконец, особую важность в квартире приобретает уровень шума.

Что касается производителя, то все, что было сказано о профессиональных осушителях, справедливо и в отношении домашних. Европейские бренды успешно зарекомендовали себя на этом рынке, к тому же они всегда дают длительную гарантию безаварийной эксплуатации механизма.
Некоторые модели представлены в таблице ниже.

МодельЦена, руб
Dantherm CDF 1075 000
Timberk DH TIM 20 E2W ^7 000
Ballu BDH-35L12 000
Ballu BDM-30L14 000
Ballu BDH-25L11 000

Видеообзор модели Ballu BDH 30L приведен ниже.

Как видно, цены на устройства вполне демократичные. В основном они зависят от производительности устройства, а та – от объема обслуживаемого помещения. Именно из этого фактора и нужно исходить в первую очередь.

Особенности выбора осушителя воздуха для бассейнов

Производительность осушителя подбирается в первую очередь в зависимости от площади зеркала воды. Для небольшого частного бассейна до 40–50 м² с защитным покрытием будет достаточно возможностей одного из недорогих агрегатов. Если речь идет о крупных коммерческих объектах, то здесь нужно более мощное оборудование. Подбор конкретной модели осушителя воздуха для бассейна в таком случае лучше доверить профессионалу. Здесь, помимо площади, также нужно учитывать:

  • количество посетителей и тип их активности;
  • температуру воды;
  • параметры работы вентиляционного оборудования.

Осушитель воздуха для бассейна, в зависимости от модели, может устанавливаться рядом с водой, в смежном или удаленном помещении. Если агрегат находится на виду, то он имеет корпус с привлекательным дизайном.

В каких случаях необходимо установить климатические комплексы

Климатические комплексы – это крупногабаритное оборудование, предназначенное для поддержания оптимального микроклимата на протяжении всего года, то есть и в холодный сезон, и в теплый период. Их устанавливают в бассейнах с площадью более 100 м².

Задачи комплексов:

  • Очистка воздуха.
  • Осушение.
  • Нагревание воздуха.
  • Циркуляция воздушных потоков.

Составные части климатического комплекса:

  • Приточный вентилятор.
  • Вытяжной вентилятор.
  • Рекуператор.
  • Осушитель.
  • Фильтры.
  • Калорифер.
  • Воздушные клапаны.
  • Блок управления

Вентиляция в квартире

Под оборудование выделяется отдельное помещение по соседству с бассейном. Обычно установка осуществляется в подвал или прилегающую подсобку. Возможность использования климатических комплексов в каждом конкретном случае нужно рассчитывать, исходя из размеров помещения.

Монтаж климатических комплексов

В бассейнах с площадью водной поверхности более 50 м2 применяются для целей воздухообмена и вентилирования современные климатические комплексы. Эти многофункциональные агрегаты предназначены для поддержания микроклимата в заданных режимах в течении круглого года.

Они способны проводить очистку, осушение и нагрев воздушных масс помещения. Эти агрегаты модульного типа поставляются полностью готовыми к монтажу.

Комплекс состоит из таких элементов:

  • приточные и вытяжные вентиляторы;
  • рекуператор;
  • осушитель;
  • калорифер;
  • фильтр;
  • воздушные клапаны;
  • блок управления.

Комплектация индивидуальная и может изменяться по предпочтениям заказчикам. Такой комплекс работает в разных режимах.

Его датчики реагируют на изменения параметров воздуха и агрегат автоматически меняет режим работы на более подходящий. Такие климатические комплексы отличаются внушительными габаритами, поэтому для их монтажа необходимо выделять специальное помещение.


Климатический комплекс является мощной установкой с внушительными габаритами и расширенным функционалом

Такая мощная климатическая установка способна поддерживать необходимый микроклимат в помещениях с большой площадью.

Применение этого климатического комплекса может заменить отопительные приборы, осушители, приточно-вытяжные установки во всем помещении. Комплексы такого типа часто устанавливаются в коттеджах, частных домах, лечебных и спортивных бассейнах.
