Умные выключатели: виды, маркировка, как выбрать и правильно подключить

Топ-7 производителей умных аппаратов

Выключатели, способные управлять светом при помощи смартфона, производят многие отечественные и зарубежные фирмы. Рассмотрим лишь некоторые из них, получившие признание пользователей.

Legrand. Авторитетная французская компания, основанная еще в первой половине XIX столетия. Специализирующаяся на производстве электротехники, фирма выпускает линейку беспроводных управляющих устройств Celian.

Delumo. Популярный российский производитель, в ассортименте которого широко представлены различные виды выключателей, термостатов и диммеров. Продукция пользуется спросом благодаря оптимальному соотношению стоимости и качества.

Belkin. Американская фирма, изготовляющая различные виды беспроводных выключателей и других интеллектуальных приборов. Все выпускаемые товары отличаются легкостью в монтаже и комфортом в эксплуатации

Sonoff. Специализацией компании является выпуск беспроводных умных устройств, таких как розетки, выключатели, реле. Все оборудование предлагается с русскоязычными инструкциями, а также со специально разработанными приложениями, также выполненными на русском языке.

Vitrum. Итальянский производитель, выпускающий приспособления, работающие на основе технологии Z-Wave. Как правило, подобные приборы применяются в системах «Умный дом» для автоматизации регулировки света.

Xiaomi. Бурно развивающаяся китайская компания, основанная в 2010 году. Помимо популярных моделей смартфонов и планшетов, производственные мощности выпускают также высокотехнологичные электрические приборы, включая интеллектуальные выключатели.

Noolite. Белорусская фирма, активно занимающаяся разработкой и реализацией умных изделий, включая диммеры, контроллеры, таймеры, выключатели, модули защиты. Они отличаются надежностью, комфортом в использовании, невысокой ценой.

Заслуживают внимания также бюджетная, но качественная продукция китайских производителей Kopou, Broadlink, Livolo, а также дорогостоящие изделия, выпускающиеся американской компанией Lutron и немецкой — Jung.

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

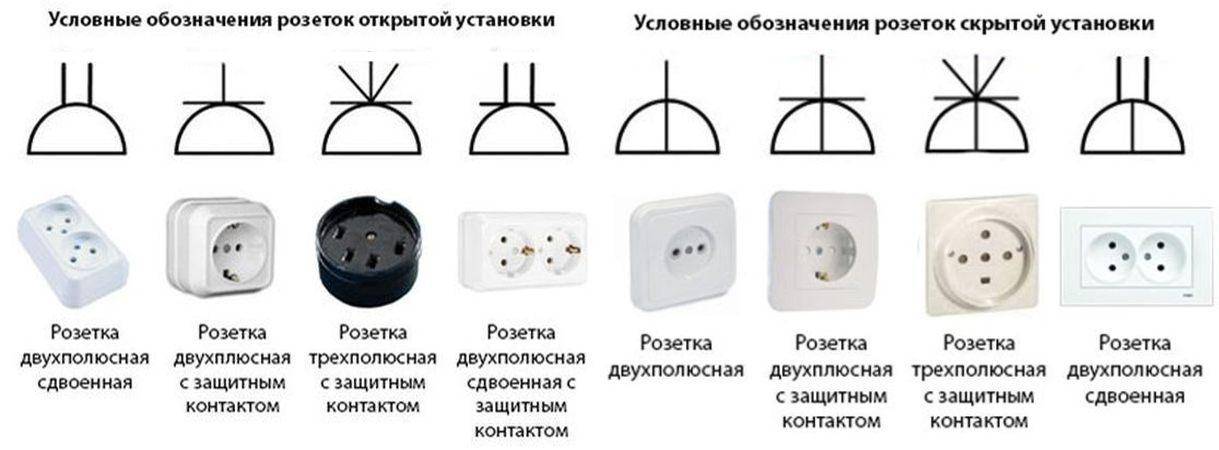

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

  • Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
  • В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
  • Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
  • Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
  • Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

  • крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
  • черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
  • если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

  • конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
  • конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Типы выключателей — обозначение на строительных схемах

Одной из схем, которой пользуются строители-электромонтажники, является схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.

Перед тем, как установить выключатель подходящего вида и типа, потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Чтобы не путаться в схеме ниже мы приводим фото, где показано обозначение розеток и выключателей на чертежах.


Обозначение типов выключателей на схеме

Небольшой кружок на чертеже — это обозначение выключателей .От него исходит линейный отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°. Выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

Полуокружность, выпуклая вверх, означает изображение розеток. На схеме от окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.


Обозначение розеток на схеме

Для того, чтобы вы разобрались еще лучше в видах,типах выключателей, а также в том, какая разница в их использовании, мы размещаем картинки, на которых показаны детали, которые трудно вообразить в уме. Например, накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, только класс защиты ниже: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».

Разница в суппортах

По поводу корпуса или суппорта можно однозначно сказать, что более устойчивы к механическим повреждениям модели из высококачественного поликарбоната, а не из керамики.

Хотя к последним нет никаких претензий в отношении термостойкости. Износостойкость в отношении царапин у всех примерно одинаковая, и у дорогих и у бюджетных.

А откуда появляются желтые пятна на декоративной накладке? Это происходит при нагреве, либо при частом вытаскивании вилки под нагрузкой. В результате возникает дуга, которая каждый раз изнутри воздействует на розетку.

Постепенно это и приводит к выгоранию цвета пластика. Образуется четкое желтое пятно.

Чтобы подобного не происходило, покупайте розетки, у которых металл суппорта будет не голый, а с поликарбонатной накладкой.

Типы расцепителей

Расцепители являются основными рабочими компонентами АВ. Задача их состоит в том, чтобы при превышении допустимой величины тока разорвать цепь, тем самым прекратив подачу в нее электроэнергии. Существует два основных типа этих устройств, отличающихся друг от друга по принципу расцепления:

  • Электромагнитные.
  • Тепловые.

Расцепители электромагнитного типа обеспечивают практически моментальное срабатывание автоматического выключателя и обесточивание участка цепи при возникновении в нем сверхтока короткого замыкания.

Они представляют собой катушку (соленоид) с сердечником, втягивающимся внутрь под воздействием тока большой величины и заставляющим срабатывать отключающий элемент.

Основная часть теплового расцепителя – биметаллическая пластина. Когда через автомат проходит ток, превышающий номинальную величину защитного устройства, пластина начинает нагреваться и, изгибаясь в сторону, касается отключающего элемента, который срабатывает и обесточивает цепь. Время на срабатывание теплового расцепителя зависит от величины проходящего по пластине тока перегрузки.

Некоторые современные устройства оснащаются в качестве дополнения минимальными (нулевыми) расцепителями. Они выполняют функцию выключения АВ, когда напряжение падает ниже предельного значения, соответствующего техническим данным устройства. Существуют также дистанционные расцепители, с помощью которых можно не только отключать, но и включать АВ, даже не подходя к распределительному щиту.

Использование умных устройств

Интеллектуальные выключатели предоставляют хозяевам квартир множество новых возможностей. С их помощью можно регулировать световые параметры в комнате при помощи смартфона. Очень удобная функция – программирование приборов на автоматическое включение/выключение в определенное время.

Кроме того, владелец жилья может на расстоянии проверить, включен ли свет в той или иной комнате, а при необходимости дистанционно погасить любую из ламп.

Еще один вариант: режим включения освещения в комнате, как только в нее входит человек и отключение света, когда хозяин или гость выходит.

Существуют выключатели, рассчитанные на обеспечение контроля за одной или несколькими группами источников света, размещенных в разных комнатах. Стоимость многоканальных моделей значительно выше, чем одноканальных

Значительно сократить расходы за электричество позволяет опция, которая предусматривает автоматическое зажигание ламп при наступлении темноты и их выключение при достаточном количестве солнечного света. Некоторые модели предусматривают также функцию контроля за пользованием электроэнергией.

Еще большие возможности предоставляют интеллектуальные устройства с диммерами. Они предназначены не только для включения/выключения осветительных приборов, но и изменения уровня интенсивности освещения.

Такие умные приборы позволяют менять степень яркости ламп согласно заданной программе либо с учетом данных, поступающих от датчиков света и движения.

Как правильно выбрать изделие?

При выборе умного прибора следует оценить ряд факторов. Прежде всего, следует учесть, имеется ли в доме Wi-Fi или иные источники Интернета.

Многие модели оснащены набором дополнительных функций, например, совместимость с лампой с датчиком движения или освещения. Такие функции значительно расширяют спектр применения прибора, однако повышают его стоимость.

Модель интеллектуального выключателя Sonoff TH 10/16 способна следить за влажностью и температурой воздуха, показывая данные на экране смартфона

Для интеллектуальных устройств, которые планируется разместить во влажных помещениях или на открытом воздухе, важен уровень защиты от взвешенной в воздухе воды. Существуют также специальные модели, предназначенные для работы в сложных условиях.

Если приобретенный выключатель планируется разместить в гнезде розетки, его дизайн не играет особой роли. Желательно однако, чтобы прибор по размерам подходил к выделенной для него нише.

При покупке автоматического выключателя, который планируется смонтировать на стене, стоит обратить внимание на его внешний вид: цвет, форму, наличие подсветки. Большое значение имеет качество продукции

Желательно отдать предпочтение приборам от известных брендов. Если устройство приобретается в магазине, следует внимательно осмотреть его. Качественная модель должна иметь гладкую поверхность, четкие линии, аккуратные, легко разбирающиеся узлы

Большое значение имеет качество продукции. Желательно отдать предпочтение приборам от известных брендов. Если устройство приобретается в магазине, следует внимательно осмотреть его. Качественная модель должна иметь гладкую поверхность, четкие линии, аккуратные, легко разбирающиеся узлы.

Важным фактором является плотность полимера, из которого сделан прибор. Поскольку изделия из мягкого пластика быстро покрываются царапинами и вмятинами, лучше выбрать выключатель, выполненный из твердой пластмассы, которая долго не теряет эстетичный внешний вид.

Производители придают особое значение внешнему виду. Представленные в ассортименте интеллектуальные приборы различаются как по техническим характеристикам, так и по дизайну

Надежные производители обычно предлагают свою продукцию в комплекте с креплениями и защелками. Желательно, чтобы к товару прилагалась инструкция по сборке и установке. Руководство может быть выполнено в виде брошюры, листовки либо просто текста, нанесенного на упаковку.

Особенности различных видов наконечников

Мы рассмотрели основные виды наконечников для проводов, но существуют еще и различные подвиды. Они зависят от конструкции, дополнительных атрибутов и некоторых других аспектов, которые применяют производители для вашего удобства.  Давайте рассмотрим самые распространенные из них.

Разрезной кольцевой наконечник

  • Прежде всего, это тип соединения провода с наконечником. Он может быть сплошной, а может быть разрезной. Что это значит? Разрезной тип наконечника обозначает, что место крепления провода к коннектору состоит из двух частей, которые можно качественно обжать даже обычными пассатижами. Для сплошного соединения лучше применять кримпер.
  • Следующими возможными отличиями является наличие изоляции. Тут возможны два варианта. В первом случае, для провода наконечник имеет изоляцию только в месте соединения провода с коннектором. В этой ситуации, перед обжимкой изоляцию следует снять, а затем натянуть на место соединения.

Полностью изолированный плоский наконечник

  • Вторым возможным вариантом является полная изоляция наконечника. В первую очередь, такой способ применяется для коннекторов, предназначенных для соединения двух проводов. Эта изоляция может быть съемная или сплошная. Тут выбор зависит от ваших предпочтений — преимущества и недостатки очевидны.
  • Для кабельных наконечников даже существуют изделия с изоляцией места обжима. Но применять такие наконечники можно лишь для сетей напряжением до 1000В. Для кабелей более высоких классов, использовать в качестве основной такую изоляцию недопустимо.

Обжим наконечников

Ну и напоследок давайте уделим несколько слов процессу обжима проводов

Дело это не такое уж сложное — но есть нюансы, на которые стоит обратить ваше внимание

Клещи для обжима проводов

Итак, у нас есть набор наконечников для проводов, или просто наконечники требуемого сечения

Почему так важно чтобы сечение именно совпадало, ведь можно обжать наконечник и большего диаметра? Дело в том, что в этом случае в гильзе или наконечнике образуются пустоты. Их конечно можно заполнить обрезками провода, но качество такого соединения падает. Крайне важно соответствие сечения провода и наконечника

Крайне важно соответствие сечения провода и наконечника

  • После этого, при помощи специального инструмента: обжимных клещей или кримпера, производим обжим. Кримперы могут быть нескольких видов. Одни имеют несъёмные головки с четко определенным сечением обжимаемых проводов. А могут иметь съемные головки, которые меняются в зависимости от сечения обжимаемых проводов. Думаем, понятно, что головка должна соответствовать обжимаемому сечению провода.
  • Обжим наконечников выполняется обычно с одной стороны, гильзы обжимаются двумя сжимами с противоположных концов. Причем, сжимы должны выполняться противонаправленными, как на видео, то есть делаем один сжим, затем разворачиваем гильзу на 180⁰ и делаем второй сжим.

Стадии обжима гильз

Наконечники медные для проводов используются только для медных проводов. Если вы работаете с алюминиевыми проводами, то для них лучше применять латунные наконечники, так как контактная часть силовых автоматов, клеммников и других коммутационных устройств обычно имеют медные вывода.

Характеристики автоматических выключателей

Существует еще одна классификация автоматов – по их характеристикам. Этот показатель обозначает степень чувствительности защитного прибора к превышению величины номинального тока. Соответствующая маркировка покажет, насколько быстро в случае возрастания тока среагирует устройство. Одни типы АВ срабатывают моментально, в то время как другим на это понадобится определенное время.

Существует следующая маркировка устройств по их чувствительности:

  • A. Выключатели этого типа наиболее чувствительны и на повышение нагрузки реагируют мгновенно. В бытовые сети их практически не устанавливают, защищая с их помощью цепи, в которые включено высокоточное оборудование.
  • B. Эти автоматы срабатывают при возрастании тока с незначительной задержкой. Обычно они включаются в линии с дорогостоящими бытовыми приборами (жидкокристаллические телевизоры, компьютеры и другие).
  • C. Такие аппараты – самые распространенные в бытовых сетях. Отключение их происходит не сразу после повышения силы тока, а через некоторое время, что дает возможность ее нормализации при незначительном перепаде.
  • D. Чувствительность этих приборов к возрастанию тока самая низкая из всех перечисленных типов. Их чаще всего устанавливают в щитках на подходе линии к зданию. Они обеспечивают подстраховку квартирных автоматов, и если те по какой-то причине не срабатывают, отключают общую сеть.

Отключающая способность

4500А или 6000А – номинальная отключающая способность тока в амперах при номинальном напряжении.

Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.

Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, “прикипеть”, либо разрушатся (выгорят) стенки корпуса.

С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.

Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.

Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.

Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.

Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!

Кнопочные

Принцип работы кнопочного выключателя схож с клавишным: вы нажимаете на кнопку — она фиксируется и замыкает контакт. Повторное нажатие контакт размыкает. Часто выпускаются со светодиодной подсветкой. Не стоит путать такие выключатели с обычными электрическими кнопками, например, у звонка: такие кнопки замыкают контакт, только если их удерживают рукой.

Кнопочные выключатели легко впишутся в интерьер любой комнаты, несмотря на свой слегка нестандартный внешний вид. Стоят они немного дороже клавишных собратьев. Зато будут служить вам верой и правдой в течение долгого времени.

Выводы и полезное видео по теме

На представленном ролике можно услышать подробный обзор популярной модели Wi-Fi выключателя производства фирмы Soniff. Приводится также наглядная инструкция по подключению этого приспособления:

Интеллектуальные приборы позволяют значительно повысить качество жизни. С их помощью можно повысить уровень комфорта жилых помещений

Важное значение подобные устройства имеют также для обеспечения владельцев квартир или домов — они автоматически включат свет в темное время суток, смогут отпугнуть правонарушителей от пустой квартиры, имитируя присутствие хозяев
