Неисправности контроллеров управления
Во избежание неисправностей, сопровождающихся сбоями в системе дистанционного управления, рекомендуется проводить периодический осмотр устройства. Такую проверку необходимо произвести в случае получения ложных сигналов о срабатывании предупредительной сигнализации, ухудшении качества сигнала, увеличение времени вхождения сигнала или получения ошибочных данных.
Причиной могут стать следующие неисправности:
- внешние повреждения на корпусе контроллера;
- обрыв проводки от датчиков;
- повреждения изоляции;
- обрыв заземляющего контура.
Следует помнить, что осмотр проводится при условии отключения электрического питания от устройства. Нарушение правил техники безопасности может привести к необратимым последствиям.
gsm модуль для котла котелок
Главная / GSM МОДУЛЬ ДЛЯ КОТЛА – КОТЕЛОКПредставляем Вашему вниманию альтернативу сложным системам мониторинга и управления отопительными котлами – gsm модуль “КОТЕЛОК” производства компании ИПРо. Возможности gsm модуля: 1.
Контроль температуры с помощью встроенного и подключаемого термодатчиков позволяющих измерять температуру в помещении и на теплоносителе. 2. Управление котлом отопления с помощью встроенного реле мощностью до (220Вольт).
Отправление оповещения в виде СМС о состоянии отопительной системы, о сбое в работе котла, пропадании электричества.
Стоимость gsm модуля 3990 рублей.
Для настройки модуля просто наберите номер и начните управление.
Хотите узнать о возможности подключения Вашего котла к gsm модулю КОТЕЛОК?
Благодаря дистанционному управлению бытовыми устройствами, контроль над автономными системами отопления может выполняться не только вручную, но и удаленно.
Обратите внимание
Причем это относится не только к дачам и баням, но и к большим загородным домам и коттеджам, для отопления и поддержания микроклиматических условий, которых, требуется многочасовая работа нагревательного оборудования.
Благодаря наличию полной автоматизации современные отопительные котлы не прекращают работать даже во время долгого отсутствия хозяев и в этом случае им не помешает дополнительная система управления, контроля и предупреждения аварийных ситуаций. Какие могут быть ситуации? Смотрите сами:
- Утечка/перебои подачи газа
- Повышение/понижение давления
- Затухание газовой горелки
- Протечка теплоносителя
- Перебои в работе “теплого пола”
- Перегрев отопительной системы
- Обмерзание отопительного контура
- Отключение/резкие скачки электроэнергии
- Резкое изменение погодных условий
Во избежание подобных обстоятельств и создан GSM-модуль для котлов отопления “Котелок”. GSM-модуль для котлов представляет собой систему с управляющим контроллером, которая не только оповещает владельцев дома о работе отопительных устройств, но и контролирует их работу посредством удаленного управления.
Несмотря на НЕВЫСОКУЮ СТОИМОСТЬ – всего 3900 РУБЛЕЙ (!), модуль обладает широкой функциональностью и имеет целый спектр неоспоримых преимуществ:
- оперативное получение информации о возникшей внештатной ситуации
- возможность отправки информации на несколько телефонов
- постоянная дистанционная работа в автономном режиме
- доступ к управлению только у владельцев модуля
- автоматическое обновление информации при каждом включении модуля
- систематизация сведений получаемых с датчиков
GSM-модуль для котла отопления “Котелок”, поможет вам значительно облегчить вашу жизнь, сэкономить время и нервы. Вам больше не придется беспокоиться о том, не замерзли ли трубы зимой, не произошла ли утечка газа – вы всегда будете в курсе! Если у вас за городом живут пожилые родители, “Котелок” позаботится об их безопасности и тепле даже в самую суровую зиму.
Газовая арматура
При помощи газовой арматуры или устройств, обрабатывающих на исполнение команды управляющей схемы, регулируются процессы – запуска и остановки котла, изменения расхода и направления потока газа, мощность нагревателя. Но основное предназначение – безопасность работы.
Виды арматуры:
- Запорная. В состав входят заслонки, различные клапаны и краны. Подсоединение выполняется фланцами, муфтами и штуцерами.
- Регулирующая. Для корректировки расхода методом изменения проходного сечения. Сюда относятся вентили механические и электронные.
- Предохранительная. К этому оборудованию относятся запорные и предохранительные клапаны.
- Аварийная. Сюда относятся отсечные клапаны, прекращающие подачу топлива.
Основная функция в газовом нагревателе – открытие или закрытие поступления топлива к горелке.
Для чего нужен удаленный контроль отопления
В первую очередь дистанционный контроль котла по GSM необходим для предотвращения аварийных ситуаций. Ниже приведен список причин, по которым котел перестает работать (встает в ошибку)
Обратите внимание, что причины чаще всего находятся вне котла, выход из строя самого котла по статистике находится на последнем месте среди причин отключения системы отопления и замерзания дома
- Низкое или высокое давления газа в системе
- Обмерзание дымоходов, приводящее к большому сопротивлению выходу отработанных газов
- Неправильная установка оборудования
- Сильные кратковременные скачки напряжения в электросети, от которой питается оборудование;
- Отключение подачи электрической энергии.
- Задувание горелки порывом ветра.
- Течь в системе отопления
- Течь в теплообменнике котла
- Выход из строя самого котла.
По этим причинам котел может встать ошибку или вообще отключиться. Мы работаем уже 10 лет, сами эксплуатируем котлы, используем GSM сигнализации отопления, поэтому у нас уже есть статистика и истории от наших заказчиков, на основании этого сформировано наше скромное мнение. Итак, какие ошибки котла типичны:
- Низкое давление теплоносителя. Связано с неправильным расчетом гидродинамики трубоупроводов, отсутвием гидрострелки, банальной незаметной течью в системе отопления. В случае применения антифризов, а не воды в качестве теплоносителя, эта ошибка будет появляться намного чаще, так как антифризы имеют большую проникающую способность через уплотнения, следовательно объем теплоносителя в системе отопления будет падать со временем интенсивнее, чем при применении воды. В один прекрасный момент, давление станет низким, следовательно котел не стартанет и встанет в ошибку. Причиной этой ошибки так же может явиться вышедшая из строя мембрана в расширительном баке или банально травящий воздушный нипель, приводящий к тому, что примерно через год расширительный бак перестает создавать нужное давление в системе отопления. Клапаны воздухоотводчиков примерно через 5 лет эксплуатации начинают пропускать не только излишний воздух, но и теплоноситель. Еще раз, это происходит медленно и незаметно. Поэтому замерзание дома для хозяина становится внезапной проблемой. Кто поставил GSM датчик на котел заблаговременно, тот узнает о проблеме вовремя и предотвратит последствия.
- Низкое давление газа. К этой ошибке часто приводит неправильная регулировка давления газа в газопроводе газовой службой. Так же бывает, что перемерзает газовый ввод в дом вследствие наличия конденсата в газе.
- Отключилось электропитание. Обычно кратковременные отключения до нескольких часов не приводят к серьезным последствиям, тем более что после подачи электропитания современные котлы стартуют сами. Но, согласитесь, что было бы неплохо получить сообщение об отключении и включении электричества от системы дистанционного контроля работы газового котла. Особенно если отключение происходит вследствие обрыва линии от ледяного дождя или падения деревьев. В этом случае период отключение электропитания может затянуться на несколько дней.
Мы описали наиболее частые ошибки из своего опыта, но современные котлы периодически отключаются и по другим ошибкам. Например, высокое давление отработанных газов (обмерзание, препятствие в дымоходе или нет тяги), сработал предохранительный датчик перегрева и прочее. Поэтому GSM контроль котла очень важен и об этом нужно позаботиться заранее, а не после возникновения проблем.
Личная статистика автора говорит о том, что в первую же зиму ваш котел встанет в какую-либо ошибку со 100%: вероятностью. И если вас в этот момент нет на даче, то вы не узнаете об этом, если не применяете систему GSM оповещения для котлов.
Готовые приборы, позволяющие управлять котлом отопления через интернет
Владельцам систем отопления прекрасно известно, что в продаже существует довольно большой выбор специальных комнатных термостатов. С их помощью можно как поддерживать в помещении заданную температуру, так и управлять котлом отопления через интернет.
Однако все эти приборы достаточно дороги и обходятся в кругленькую сумму, зачастую превышающую 10 тыс. руб. Из-за их дороговизны эти приборы так пока и не смогли набрать достаточный уровень популярности.
Функция, заложенная в данные приборы, очень полезна для владельцев дач и загородных домов. Она позволяет, например, прогреть холодный дом еще до приезда в него хозяев.
Кроме того, данные приборы позволяют сохранять систему отопления в незамерзающем состоянии. Они дают возможность поддерживать заданный минимум температуры, при котором теплоноситель гарантированно не замерзнет.
Описанная функция очень полезна. Но воспользоваться ею могут далеко не все владельцы домов. Причиной всему – дороговизна соответствующего оборудования.
Ниже мы расскажем о том, как данную функцию можно реализовать, не устанавливая у себя дорогостоящую аппаратуру. Предлагаемая система не столь совершенна, как готовые аналоги, но она надежна и совершенно не дорога. Обойдется она в сумму около полутора тысяч рублей. А ее универсальность гарантирует возможность управления любым отопительным прибором. Ее схема представлена ниже.
Где заказать плату с доставкой
Иной раз для старых моделей котлоагрегатов плату невозможно починить и приобрести новую, в том случае если запчасти заводами уже не выпускаются, потому что агрегат снят с производства.
Тогда сервисному центру будет нужно изготовить новую плату для взаимозаменяемости старой, с применением трассировки, написанием собственного программного кода для контроллера и моделированием электронного блока на видоизмененной базе. В этом случае можно получить более современное изделие с увеличенными характеристиками.
Для тех пользователей, который проживают в другом районе такую плату можно заказать онлайн с доставкой.
В Москве и Московской области это можно сделать через онлайн-сервис «Запчасти для котлов». Средние цены на такие усовершенствованные платы по России:
- Domina E/Pie, 4 786 руб.
- Ферроли, 6 974 руб.
- Ферроли с дисплеем, 6 864 руб.
- Vaillant, 12 314 руб.
- Будерус, 15 171 руб.
- Logamax U042-24K, 15 171 руб.
- LED Buderus, 6 068 руб.
- Протерм Скат 9-12 кВт, 10 430 руб.
Как выбрать GSM-модуль, что нужно брать во внимание?
Устройства, работающие на платформе Gsm, можно приобрести как в магазинах города, так и на известных торговых площадках типа Aliexpress. Прежде чем покупать такой модуль, стоит определиться, каких возможностей от него ожидают? Например, важна ли длина подключаемого кабеля антенны, а также сколько телефонных номеров можно использовать одновременно. При выборе модуля стоит учитывать такие факторы:
- количество зон контроля;
- наличие выходов для подключения разных по назначению датчиков;
- возможность расширения функционала за счет прошивки приспособления;
- наличие реле, через которое осуществляется обратная связь;
возможность мониторинга температуры и отправка показателей на мобильник
Хороший модуль обладает настройкой температурных режимов и порогов срабатывания.
С его помощью можно дистанционно управлять работой котла и вносить изменения в температуру. Качественный прибор даст возможность изменять показатели мощности, а также мгновенно пришлет смс-оповещение о срабатывании экстренных датчиков.
Система дистанционно управления отоплением «GSM-Climate» от компании «ЭВАН».
Компания «ЭВАН» предоставляет новое поколение GSM-систем дистанционного управления. Их оборудование позволяет
вести контроль, как старым и надежным способом с помощью SMS команд, так и благодаря новым сервисам через интернет и Wi-Fi, используя смартфоны. Давайте рассмотрим весь функционал:
• Удаленный доступ к системе отопления для включения, выключения и установки определенной температуры в помещениях через специальное приложение на мобильном устройстве (как IOS, так и Android)
• Запоминание изменений параметров системы отопления, сделанных пользователем, и возможность использования их для автоматического контроля в течение заданного времени уже без Вашего участия, например в течение всей недели. (Режим умного хронотермостата).
• Наличие режимов «антизаморозка», «эконом», «комфорт» и «расписание», что расширяет режимы работы котла, что поможет экономить на отоплении.
• Встроенный синтезатор голоса. Да именно так! Устройство может синтезировать речь. Теперь, позвонив на устройство, можно услышать, приятную слуху, нотку женского голоса, рассказывающего о событиях в доме.
• В случае критических условий эксплуатации системы отопления, устройство автоматически Вам позвонит и сообщит о проблеме. А это плюс. Пока Вы не поднимите трубку и не прослушаете сообщение — устройство будет звонить Вам, периодически напоминая о себе. Так что выбирая это устройство рассчитывайте и на такие события.
• Возможность подключения уличного датчика температуры для организации функции «Климат контроль». Система автоматически корректирует режим работы котла от изменения уличной температуры.
• Сухой контакт управления котлом. Наличие реле с переключающимся контактом, что позволяет осуществить более сложное управление «Климатом в доме»
• Подключение до 5 датчиков контроля температуры. (Информация температуры в доме по 5 зонам)
Используя смартфон, для управления контроллером «ЭВАН GSM—Climate» особых навыков не потребуется, в интерфейсе программы (приложения) разберется любой человек. Вы убедитесь в этом, посмотрев фото ниже:
Видео:

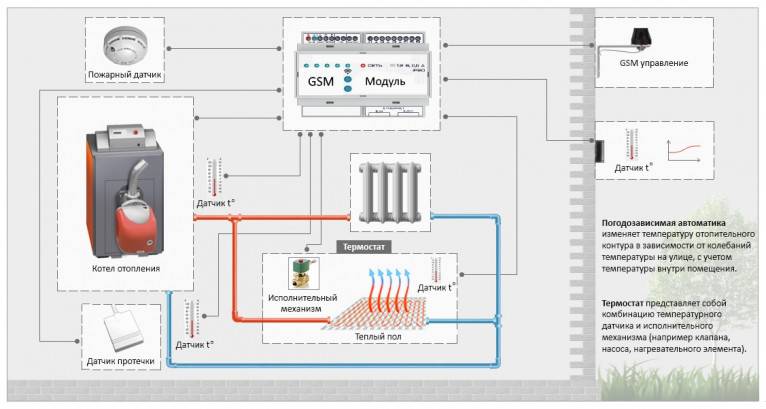

Устройство
Устройство представляет собой плату-контроллер с установленным GSM пакетом, способным осуществлять передачу информации посредством сотовой связи. Контроллер обеспечивает подключение ряда датчиков и стандартизированным каналам управления бытовой техникой.
Основные компоненты:
- GSM модуль для использования сотовой связи;
- интерфейс для подключения датчиков и линий связи с котлом и другим оборудованием;
- контроллер, центральный процессор;
- блок питания;
- аккумулятор резервного питания.
Назначения GSM модуля в обеспечении связи с телефоном пользователя. В него вставляется SIM-карта местного оператора мобильной связи, для отсылки SMS и звонков. В качестве основного варианта используется голосовое меню с контролем показаний датчиков и изменением настроек. Функциональность голосового меню во многом аналогична возможностям мини-АТС.
Интерфейс для подключения датчиков определяет набор функций. Используется ряд АЦП или цифровых интерфейсов для подсоединения самых различных внешних источников сигнала.
Контроллер и его прошивка формируют интерфейс управления модулем, набор функций и способы их использования.
Блок питания позволяет запитать устройство от стандартной сети питания 220В при работе в штатном режиме. Если же электричества по какой-то причине нет, что влияет также и на работу котла отопления, то блок остается в работе за счет резервного источника питания – аккумулятора. Он отправит сигнал о проблеме пользователю, который сможет вовремя принять меры по устранению проблемы, чтобы возобновить отопления и не дать дому замерзнуть.
Как выбрать gsm модуль: что нужно брать во внимание
Перед тем, как выбрать модульную систему для управления газовым котлом, необходимо изучить представленные в каталоге модели и их технические характеристики.
Также учесть несколько важных параметров.
- Способ управления, который может осуществляться на сенсорной панели или при помощи смс. Многие модели уже имеют программное обеспечение, позволяющие быстро настроить и осуществлять управление.
- Комплектация выбранной модели. Она обычно стандартная, но лучше дополнить контролер дополнительными опциями. Это позволит контролировать уровень загазованности, возможную утечку и даже защитить дом от вандалов.
- Каналы регулирования. Чем их больше, тем выше функциональность прибора, так как предоставляется возможность подключения множества дополнительных функций.
- Микропроцессор. Лучшие модели имеют недельные программаторы управления.
- Аккумулятор высокой емкости, гарантирующий продолжение работы в случае отключения электроэнергии.
Если что-то не понятно, можно проконсультироваться с профессионалом прямо на сайте.
Использование сети Интернет
При нахождении отопительного прибора в зоне покрытия интернета возможно подключение термостата, работающего через сеть. Пользователь заранее задает стандарт температуры в комнате, и, если показатель опускается ниже этой отметки, автоматически изменяется режим обогрева. При этом информацию о своей работе устройство передает через работающий роутер WiFi.
Хозяин прибора может наблюдать за его работой через смартфон и при необходимости производить изменения программы. В данном случае в этом помогает провайдер, передающий данные. Для такого варианта необходим высокоскоростной интернет как в месте, где расположен котел, так и в доме, где находится пользователь.
Использование интернета позволяет оперативно синхронизировать данные и сообщать владельцу прибора обо всех проблемных ситуациях с помощью оповещений.
GSM сигнализация для котла
Устройство дистанционного контроля температуры «Теплый дом 11». Один датчик температуры позволяет постоянно контролировать температуру воздуха либо поверхности трубы отопления. При падении температуры ниже допустимой либо отключении электроэнергии оповещает до 5 пользовтаелей с помощью СМС. Имеет многофункциональный дисплей и резервное питание. Опционально: блок реле для дистанционного управления нагревательными приборами. Производство Россия. Гарантия 1 год.
Устройство дистанционного контроля температуры «Теплый дом 22» имеет все функции устройства «Теплый Дом 11. Отличие в количестве датчиков температуры. Данное устройство имеет 2 независимых датчика температуры. Опционально: блок реле для дистанционного управления нагревательными приборами (на 2 независимых канала). Производство Россия. Гарантия 1 год.
GSM оповещатель Alonio T2. Дистанционный контроль температуры. Без управление котлами и другими нагревательными приборами. Производство Китай. Гарантия 1 год.
GSM оповещатель Alonio T4. Дистанционный контроль температуры. Без управление котлами и другими нагревательными приборами. Имеет внутренний резервный аккумулятор. Производство Китай. Гарантия 1 год.
GSM розетка Alonio T6. Позволяет дистанционно управлять электропитанием 220В, контролироровать и поддерживать дистанционно задаваемую температуру. Гарантия 1 год. Сделано в Китае.
Этот GSM датчик температуры — полностью автономное устройство, работает от литиевой батарейки до 3 лет. Позволяет дистанционно контролировать температуру. В случае выхода температуры за пределы допустимого диапазона (диапазон настраивается), сразу отправляет СМС и звонит на номера пользователей. Подходит для квартиры, дачи, коттеджа, загородного дома. Простая настройка. Поддержка до 6 телефонов оповещения. Производство: Россия. Гарантия : 1 год. Температурный диапазон от -10°C до +50°C.
Система Кситал GSM-4T предназначена для дистанционного контроля и управления отопительным оборудованием. Оповещение о тревогах происходит в виде звонка и/или SMS на Ваш телефон. Оповещение о выходе за допустимые пределы температуры происходит в виде СМС (штатная прошивка). Есть функция оповещения об отсутвии сетевого питания. 4 зоны контроля для охранно-пожарных датчиков. Функция контроля и поддержания заданной температуры в помещении. Температуру можно задавать дистанционно. Голосовое и SMS уведомление о тревожных ситуациях в охранно-пожарных зонах по 10 номерам. SMS оповещение о температурных тревогах. Поддерживает 2 SIM карты (основная и резервная). Возможно подключение внешнего микрофона. Один термодатчик встроен в GSM сигнализацию, два выносных термодатчика в комплекте. Возможность подключения до пяти выносных термодатчиков. Встроенный контроллер ключей Touch Memory. Поддержка 6 + 1 ключей Touch Memory. Встроенное зарядное устройство резервного аккумулятора. 3 встроенных реле 5А/220В. Температурный диапазон: от -25°С до +50°С. Производство: Россия. Гарантия 1 год со дня продажи.
Теплоком GSM. Дистанционный контроль температуры. Управление котлами и другими нагревательными приборами. Производство Россия. Гарантия 1 год.
Когда Вы уехали в город или в отпуск Ваша система отопления может перестать работать по множеству причин. Все современные котлы контролируют множество параметров работы и при достижении недопустимых значений котел просто отключается. Именно в таких случаях поможет GSM сигнализация для котла, которая вовремя сообщит о неполадках в системе отопления.
Например, появилась еле заметная течь в системе отопления и за неделю давление упало ниже одной атмосферы. Котел встал в ошибку. Почему вы не заметите эту течь? Потому что горячий теплоноситель сразу испаряется и следы в виде отложений будут заметны только через пару месяцев.
Или перемерз ввод газа в дом вследствие наличия конденсата в газовой трубе. Котел встал в ошибку. Что происходит даль ше? Ничего не происходит. Ваш дом просто остывает, а потом замерзает. Лопается теплообменник котла, радиаторы, краны, сантехника, система водоподготовки. Когда Вы об этом узнаете? В лучшем случае на выходных, когда приедете отдохнуть в свой загородный дом.
Модули для дистанционного контроля теплоснабжения
Модули управления отоплением
Для организации системы управления отоплением дома необходимо позаботиться о возможности удаленного контроля. Обеспечить эту функцию помогут специальные модули. Чаще всего они не входят в стандартную комплектацию программаторов и терморегуляторов.
После приобретения блока управления отоплением дома следует правильно выбрать коммуникационное устройство. В зависимости от технических требований оно может обеспечивать следующие виды связи пользователя и управляющего элемента:
- GSM контроль. Данные передаются с помощью сотовой связи. Фактически это стационарный телефон с функциями формирования, отправки, получения и обработки СМС сообщений;
- Подключение через интернет. Характеризуется более расширенным функционалом и практически не ограничивается территориально. В этом случае пультом управления котлом отопления может быть планшет, ноутбук или любой ПК с установленным специальным программным комплексом.
При выезде за границу не рекомендуется активировать роуминг для контроля отопления через GSM модуль. Это повлечет большие затраты. Лучше всего перепоручить контроль за теплоснабжением знакомому или родственнику.
Программаторы и терморегуляторы
Ключевыми частями системы регулировки отопления являются терморегуляторы и программаторы. Они представляют собой электронные устройства, в некоторых модификациях оснащенные пультом управления, который помогает производить контроль над функционированием котла. Кроме того, такое устройство позволяет синхронно менять показатели в двух подключённых компонентах.
Кроме того, дополнительной функцией программаторов является регулировка при помощи СМС с сотового телефона или команд, передаваемых через интернет.
Подходящую для себя модификацию этого устройства можно выбрать по набору основных характеристик, к которым может относиться:
Управление через интернет происходит таким же образом, только по другому каналу связи между домовладельцем и электронным блоком в доме
- удаленная связь между компонентами при помощи радиопередатчиков;
- работа радиаторов (в зависимости от настроек) может быть в комфортном, нормальном или экономичном режиме;
- количество подключенных контуров можно увеличить при подсоединении дополнительных модулей;
- управление отоплением по мобильному телефону;
- передача данных при помощи СМС и т. д.
Эти функциональные особенности делают представленные элементы довольно удобными и востребованными.
Зональные устройства
Такие элементы контроля теплоснабжения устанавливаются непосредственно на радиаторы и котлы. В этом случае регулировка системой осуществляется через интернет-связь. Эти приборы представлены электронными терморегуляторами. Они способны менять температуру воды в каждой отдельной батарее или системе в целом. Отличия этих терморегуляторов заключаются в простоте установки и доступной цене. При этом трудоемкость устройства системы снижается, тем более что они не требуют отдельного шкафа для управления. Зональные устройства позволяют использовать нескольких терморегуляторов, которые подсоединяются к одному регулирующему блоку.
Модули дистанционного контроля отопления
Обеспечить функцию удаленного контроля теплосети могут специальные модули, входящие в комплектацию с запорно-регулирующей арматурой и программаторами.
Количество дополнительных функций приборов ограничено числом подключаемых датчиков и исполнительных реле самого электронного блока управления отоплением
Интернет-управление
Контроль при помощи интернет-блока удобен так же, как и управление СМС. Он отличается такими возможностями:
- инсталляция в смартфон, ноутбук или иной гаджет специфических программных комплексов;
- простой интерфейс, который легко совмещается с ОС «Андроид» или Windows;
- в отличие от СМС блоков, сняты ограничения на число подключаемых пользователей;
- регулирование параметров осуществляется там, где имеется доступ к интернету (для этого не нужно использовать роуминг).
Специалисты советуют при выезде за рубеж не применять функции роуминга для регулировки теплоснабжения через GSM-систему, так как это может быть чревато большими финансовыми затратами. В таком случае правильным решением будет поручить контроль отопительной системы знакомым, которым вы доверяете.
