Установка газового конвектора самостоятельно

Напоследок

Хотя газовый конвектор является не слишком популярным средством обогрева, все же с уверенностью можно сказать, что он оправдывает свою стоимость и затраченные на его установку силы. Такой прибор будет лучшим вариантом для загородного дома, куда вы приезжаете зимой на отдых. Нагреватель способен очень быстро прогреть воздух в помещении, он экономичнее, чем его электрический собрат, а также может питаться от газового баллона. Пожалуй, единственным существенным недостатком устройства является то, что оно обогревает лишь одно помещение, а не все комнаты, как это делает котел с системой отопления.

Как установить газовый конвектор

После того, как вы выбрали и купили нагреватель можно переходить к подготовке монтажа. Позаботьтесь о наличии следующих инструментов и материалов:

Инструменты необходимые для установки газового конвектора.

• дрель и набор сверл;
• труборез;
• набор гаечных ключей и разводной ключ;
• лопатка;
• перфоратор;
• отвертки;
• сантехнический и высокотемпературный силикон;
• дюбели и саморезы;
• газовый кран.

Когда все готово, нужно выбрать месторасположение конвектора. Для правильного подбора воспользуйтесь ГОСТом. Последний требует обязательного монтажа нагревателя под окном. Не поленитесь в процессе примерить прибор к выбранному месту, а также сделать после этого разметку. Следующий этап – подготовка помещения. Комната должна быть застелена, так как в процессе работы появится большой объем пыли.

Монтаж

Технические требования для монтажа газового конвектора.

Установка производится по следующему плану:

1. Определите отверстие для входа газовой трубы. Не забудьте оставить расстояние для подведения этой самой трубы и фитинга.
2. По диаметру вытяжной трубы нужно просверлить сквозное отверстие в стене с помощью перфоратора. Эта самый сложный этап, так как отверстие большое, поэтому работа затянется по времени (в зависимости от стены и перфоратора), а также появится очень много пыли.
3. Следующим шагом нужно просверлить отверстия для креплений самого нагревателя и забить в них дюбели.
4. Теперь подключаем к конвектору вытяжную трубу и делаем стык силиконом (способным выдерживать высокие температуры).
5. Сам нагреватель закрепляется саморезами на стене. Тут пригодится посторонняя помощь, так как вес устройства немалый.

Не забудьте заделать все дыры пеной, чтобы оттуда не поступал холодный воздух в комнату.

Подключение к газу

К данному этапу отнеситесь крайне серьезно. Если же сомневаетесь в своих навыках, то лучше доверить подключение специалистам.

Монтаж производите по следующей схеме:

В соответствии с ГОСТ трубу обязательно нужно проводить с улицы.

1. Если есть специальный отвод с резьбой на газовой трубе, то это облегчит жизнь. Вам необходимо просто накрутить газовый кран на трубу. Но если отвода нет, то его нужно обязательно сделать.
2. Далее подведите трубу к конвектору. Лучше использовать металлопластик. Соединение фитингов должно быть идеальным.
3. Во время прокладки трубы через каждый метр ее нужно закреплять на специальные клипсы. Для этого также нужно просверливать отверстия.
4. Для проверки соединений необходимо вызвать сотрудника газовой службы.

Не забывайте смазывать фитинги и трубу силиконом, чтобы обеспечить максимальную герметизацию системы.

Проверка работоспособности

Перед включением прибора, обязательно вызовите газовую службу для проверки соединений на утечку газа.

После окончания работ по монтажу необходимо сделать пробный запуск:

1. Первым делом откройте газовый кран, послушайте все стыки на возможные утечки (можно использовать мыльную воду или специальный прибор). Если утечки обнаружены, то закройте кран и займитесь их устранением.
2. После проверки всех стыков запустите конвектор. Во время запуска кнопку зажимайте на минуту, чтобы газ проник в камеру сгорания.
3. После того как горелка зажжется, отрегулируйте работу прибора.

Установка газового конвектора в деревянном доме не отличается от установки в любом другом здании. Пожароопасные элементы находятся внутри конвектора.

Характеристики газовых конвекторов для отопления

В настоящее время существует много отопительных систем разного уровня. Чем-то новым являются газовые конвекторы отопления. Они не так давно на рынке и вокруг них ходит много споров. Кто-то высказывается «за», кто-то «против» такой системы теплоснабжения в квартирах.

Преимущества и недостатки

• Во-первых, газовые конвекторы отопления устойчивы к морозу, холодным температурам и замерзанию. Это означает то, что дом можно оставлять зимой на длительный срок и система не выйдет из строя. Что будет являться главным преимуществом этих приборов, так оно показывает, что они идеально подходят для установки на даче, в гараже, теплице.
• Во вторых, газовые конвекторы компактны в своих размерах, у них достаточно разнообразен внешний вид, что позволяет найти нужный вариант в любое жилье. Хотя кому-то и может показаться, что до малых размеров установка не дотягивает и скорее похож на обычное домашнее каминное отопление.

Компактные размеры газовых конвекторов

• В третьих, нет ограничений в плане выбора помещений, для монтажа конвекторов отопления. Его можно установить в абсолютно любом жилье.
• В четвертых, довольно простая их установка. Не надо изучать, где расположены трубы, измерять их наклон и рассматривать какая существует у них зависимость друг от друга.
• В пятых, одним газовым конвектором отапливается одна комната, на вторую тепло не распространяется.
• Наконец, в шестых, коэффициент полезного действия выше, чем у котлов.

Газовый конвектор для любого вида интерьера

Перечислив преимущества конвектора, остановимся на недостатках газовых конвекторов для отопления:

• Конвекторное отопление дома и квартиры не используется для нагревания жидкости.
• Им можно обогреть одну комнату. При этом если комната имеет два окна и прибор размещен возле одного из них, то там и будет собираться теплый воздух, в другом конце комнаты будет прохладнее.
• Они не малогабаритные по своей форме, в сравнении с водяными конвекторами. Их сложно скрыть от гостей.
• Уступают котлам в том, что те могут использовать систему теплого пола, которую легко скрыть.
• Обладают ограниченной теплопроводностью. Их основная мощность колеблется в пределах от двух до семи киловатт. Конвектор отопления, обладающий параметрами мощности два киловатта, подходит, чтобы обогреть комнату площадью двадцать квадратных метров. На один квадратный метр площади необходимо сто ватт тепловой мощности конвектора.
• Коэффициент полезного действия газовых конвекторов такой же, как и у котлов.
• И самый главный недостаток газового конвектора в том, что для установки конвектора требуется дырка в стене. Трубка от него должна выходить из дома, унося выхлопные газы. А теперь, представьте, сколько дырок будет в доме.

Технические характеристики

Газовые конвекторы отопления используются для обогрева любых сооружений и жилых, и не жилых. Обогрев этими приборами дает возможность довольно быстро прогреть воздух в квартирах.

Технические характеристики газовых конвекторов заключаются в следующем:

Работают конвекторы на газу бесшумно, что не мешает отдыху жильцов. У них элегантный внешний вид, и это дает возможность войти в любую комнату, квартиру, дом. Работают эти агрегаты от любого газа, что, несомненно, повышает их техническую характеристику. Как от природного, так и от сжиженного. Их подключают к газовому баллону при помощи специального дополнительного оборудования. Они могут быть произведены из самых разных материалов. Однако чугунный теплообменник дольше прослужит, и срок эксплуатации его будет длиннее.

Фото схемы подключения газового конвектора

Область применения

Область применения их ограничена. Они могут быть использованы там, где есть подача газа. Идеальным местом их применения можно назвать те, где отсутствуют газовые магистрали. К ним относятся подсобные помещения, склад, гараж, загородный дом и сараи. Служить они могут автономно, но контроль хозяина за ними все же не помешает.

Требования к монтажу

Чтобы смонтировать такую систему в своей квартире, доме и так далее, надо обратиться к специалисту по монтажу газовых конструкций. Самому проявлять смекалку и умения не надо во избежание несчастных случаев.

Что будет обогревать ваше жилье: газ, конвектор, бойлер, печь или электричество — решать только вам, но не стоит забывать о правилах эксплуатации, которые необходимо неукоснительно соблюдать.

Если несколько конвекторов подряд

Следует взять во внимание следующий нюанс. В нашем случае смонтировано 3 внутрипольных конвектора водяного отопления, каждый из которых достигает 1800 см в длину

Оборудование оснащено своими решетками. Но при необходимости можно всегда обратиться в соответствующую фирму и вместе с конвекторами заказать сплошную решетку, которая позволит скрыть некрасивые швы, образующиеся при соединении двух конвекторов вместе. Такие швы отличаются от общей решетки, что нарушает общую эстетику.

В ситуации, когда внутрипольный конвектор водяного отопления имеет слишком большую длину, наиболее простым выходом окажется просто прорезать в стене отверстие необходимой формы, которое позволит конвектору зайти глубоко в стену, однако это не лучший выход. Конечно, можно замазать оставшиеся щели, но не нужно забывать о подвижности решетки. Если ее вытащить единожды, останется большая щель, которая обязательно окажется источником сквозняков, ведь за стеной сквозняки обязательно присутствуют, в особенности, если монтаж был произведен с нарушением правил.

Лучше укоротить конвектор, у него на торце находятся клепки, которые следует разобрать и высверлить. Далее отрезается лишняя часть оборудования, убирается всё внутри. Откручиваем реечку, вытаскиваем декоративные планки, отрезаем их. Клепки обратно уже не ставим, вместо них прикручиваем на гайки болты. Обрезаем решетки, собираем все на место. Если имеется необходимое расстояние до теплообменника, можно укорачивать оборудование с любой стороны, выбирайте ту сторону, с которой Вам удобнее будет работать.

Вообще, в идеале следует согласовать все размеры на этапе выбора внутрипольных конвекторов или другого отопительного оборудования, чтобы в дальнейшем не пришлось прибегать к дополнительным манипуляциям. Такое планирование позволит избежать вынужденного обрезания конвекторов. Для того чтобы осуществить монтаж конвекторов правильно, нужно выполнить определенную подготовку

Помимо размеров, также важно не ошибиться с выбором тепловой мощности оборудования

Такая процедура как изготовление ниши в полу требует высокого уровня мастерства и использования специальных инструментов, так как является достаточно трудоемкой. Монтаж конвектора водяного отопления предусматривает прокладку подводящей и обратной труб

При установке оборудования берется во внимание уровень финишных напольных покрытий. Такие работы могут сопровождаться огромным количеством нюансов, которые способен предусмотреть только высококлассный мастер

Если требуется смонтировать внутрипольные конвекторы в комнате с готовым полом, процедура заметно усложняется. Ведь необходимо осуществить установку с минимальным повреждением уже имеющейся отделки.

Многие называют водяные конвекторы лучшими приборами в системе отопления. Самое яркое преимущество заключается в использовании принципа конвекции. Распространение тепла происходит за счет нагрева воздуха, а не корпуса. Конвектор достаточно экономичный. Вы сможете не опасаться, что маленький ребенок обожжется об него. Благодаря этому прибору на остекленной поверхности не появляется конденсат, изделие не поддается коррозии. Водяным конвекторам свойственна мощность по теплоотдаче. При этом воздух не пересушивается, а комната прогревается равномерно. Как видите, внутрипольные конвекторы водяного типа обладают многочисленными преимуществами перед другими отопительными приборами. Приборы удивляют своим высоким качеством и широкими возможностями.

Здесь вы узнаете:

Внутрипольные конвекторы активно используются для обогрева помещений, в которых присутствуют большие тепловые потери за счет больших окон и дверей. Они монтируются в специальных нишах, организуемых в черновых полах. Процедура не очень простая, но и не очень сложная. Давайте посмотрим, как осуществляется монтаж внутрипольных конвекторов своими руками. Также мы рассмотрим некоторые особенности ухода за этими отопительными приборами.

Принцип работы и устройство конвектора газового типа

Рассмотрим газовый конвектор принцип работы его очень прост и основан на способности газа изменять свойства при повышении уровня температуры. Когда холодный воздух проходит через теплообменник конвекторного устройства, он нагревается, уменьшается в весе и начинает подниматься. Далее приходят новые порции воздушных масс. Данный процесс носит название конвекции.

Работать конвектор может на сжиженном газе и на природном.

Чтобы изменить источник питания устройства, нужно перенастроить газовый клапан. Чаще всего газовый конвектор размещают под окном. Это позволяет сделать работу агрегата более эффективной. Так как именно в этом месте помещения теплопотерь больше всего.

Рассмотрим устройство газового конвектора для обогрева жилого помещения. Как правило, прибор состоит из таких комплектующих:

1. Корпус. Выполняет защитную и декоративную функции. Изготавливается из металла высокой прочности. Поверхность обрабатывается термостойкой краской с антикоррозионными свойствами.
2. Теплообменник. Предназначен для нагрева воздуха.
3. Газовая горелка. Расположена внутри теплообменника. Состоит из основной и запальной части.
4. Комбинированный клапан. Позволяет управлять уровнем давления газа.
5. Система отвода продуктов горения.
6. Тангенциальный вентилятор. Отвечает за скорость подачи нагретого воздуха, улучшает процесс нагрева комнаты.

В зависимости от устройства все приборы делятся на два типа: каминные и парапетные. Принцип работы каминного типа схож с работой обычной печки. Парапетные варианты более безопасны и экологичны. Устанавливать их легче. Поэтому это самый широко выпускаемый и используемый вид.

Процесс монтажа газового конвектора в доме из дерева

Нет ничего проще, чем закрепить конвертор к деревянной стене, для этого вам потребуются:

• Саморезы;
• Крестовая отвертка;
• Крепления (идут в комплекте к конвертору);
• Строительный уровень;
• Карандаш.

Для начала следует проверить, на каком расстоянии друг от друга находятся петли, за которые вешается газовый конвектор. Чаще всего они достаточно широкие, что позволяет уже на креплениях двигать его влево и право, на расстояние около 5 см.

Замерьте расстояние между центрами посадочных мест, для верхних и нижних петель оно будет одинаково. Перенесите эти размеры на стену, соблюдая нужную вам высоту от пола, чаще всего она колеблется от 10 до 20 см.

В намеченные точки наживите саморезы, и перепроверьте уже с помощью конвектора, совпадают ли расстояния, поднеся его к шляпкам саморезов. Если это так, то можете смело фиксировать крюки к деревянной стене.

Когда крепежи прикручены, положите на них уровень и проверьте наклон относительно горизонта, его можно выровнять, ослабив одно из креплений и слегка приподняв его. Теперь можно вешать газовый конвектор на стену из дерева.

Принцип работы

Несмотря на кажущееся разнообразие технологических типов отопительных систем, их устройство и принцип работы практически идентичны. Так, в конструкции любого конвекторного устройства имеются следующие компоненты:

• газовая горелка с запальником, обеспечивающая воспламенение и стабильное сжигание топлива;
• теплообменник, прогревающий движущийся воздух и, как правило, ребристый – для увеличения площади рабочей поверхности;
• система улавливания и устранения (выброса во внешнюю среду) продуктов горения;
• термостат, выполняющий роль температурного клапана – его главная функция заключается в поддержании заданной температуры;
• контрольная автоматика, деактивирующая систему в случае возникновения поломок и сбоев;
• корпус, который служит основой для размещения основных компонентов, а также защитным механизмом, предотвращающим их взаимодействие с внутренней средой помещения.

Работа всех рассмотренных элементов возможна только в тесном взаимодействии друг с другом. Для того чтобы убедится в этом, рассмотрим динамику процессов, протекающих в системе во время ее функционирования.

Конвекторы настенные газовые имеют следующий рабочий цикл:

• Газ, поступающий из магистрали или присоединенного баллона в горелку, воспламеняется запальным устройством и сгорает, нагревая теплообменник.
• Поток холодного воздуха, который обычно забирается снизу, проходит через теплообменник, где нагревается. Далее воздух поступает либо сразу к выпускному окну, либо в камеру вентилятора, нагнетающего его в помещение.

Вытяжной коллектор, обычно оснащенный электромотором принудительной вытяжки, улавливает продукты сжигания топлива и выводит их наружу через коаксиальный (двухстенный) патрубок. Тем же путем внутрь поступает атмосферный воздух, кислород которого необходим для поддержания горения.

Это общие принципы, а которых базируется работа любого газового конвектора. Более подробно о нюансах функционирования конкретных элементов и их внутреннем устройстве будет рассказано в следующем разделе.

Установка газового конвектора

Произвести установку конвектора газового типа очень просто своими силами

Но прежде чем переходить к процессу монтажа, важно выбрать подходящую модель аппарата. В продаже есть как отечественные недорогие варианты, так и зарубежные, стоимость которых более высокая. Самое главное, чтобы изделие было качественным и надежным

Самое главное, чтобы изделие было качественным и надежным.

Конвектор Alpine air

Из импортных аппаратов можно назвать конвектор газовый Alpine air от турецкого производителя. Это высококачественная серия приборов с чугунным теплообменником. Внешний вид агрегата достаточно привлекательный. Мощность обогрева колеблется в пределах 2,5-9 кВт. Есть изделия, оснащенные вентилятором.

Конвектор Аког

Когда газовое оборудование куплено, надо определиться с местом его расположения. Оно должно подходить под размеры устройства. Размещать конвекторы разрешено только под окном. Для монтажа надо подготовить такие инструменты: электродрель, резак для труб, монтажную пену, силикон, гаечный ключ, металлопластиковую трубу, набор отверток, газовый кран, пластиковые дюбели и саморезы.

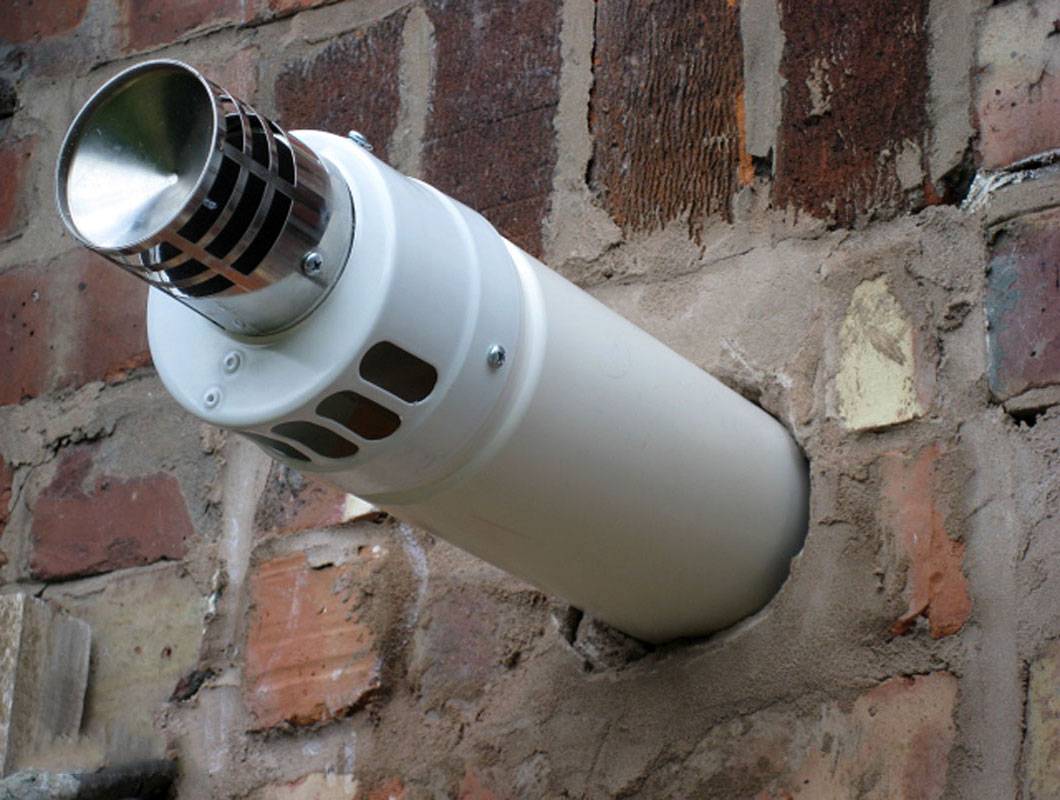

Когда место выбрано, делают разметку вывода коаксиальной трубы. При помощи перфоратора прорезается отверстие с круглой коронкой. Необходимо, чтобы в сторону улицы был небольшой наклон. Это позволит избежать проблем в дождливую погоду.

Размеры выноса трубы делаются с учетом характеристик модели. Прибор к стене крепится четырьмя дюбелями. Могут подойти и шпильки. Все зависит от веса. Между трубой и стеной образуется зазор. Его надо заполнить специальной монтажной пеной. Газ подводится либо гибким газовым шлангом, либо жестким трубопроводом

Важно проверить герметичность подсоединения. Вентилятор и автоматика работают от электросети, которую надо подвести индивидуально. Но можно подключить и

Но можно подключить и .

Несмотря на то, что на конвекторы отопления газовые отзывы всех пользователей сходятся на таком преимуществе данных агрегатов как простота установки, желательно доверять монтаж специалистам с лицензией на проведение подобных работ. Особенно это касается подключения к газопроводу. Ведь от качественной установки во многом зависит безопасность и долговечность работы оборудования.

Наша инженерно-монтажная компания «Сети Сервис» решает проблемы москвичей, а также жителей области, которые связаны с отоплением, водоснабжением и канализацией. Мы готовы предложить Вам множество вариантов решения Ваших инженерных задач с коммуникациями. Например, установка конвекторов поможет быстро обогреть Ваше жилище и поддерживать необходимый температурный уровень.

Одним из преимуществ данного оборудования является отсутствие шумов при работе. Такими характеристиками может похвастать и , который пользуется спросом среди наших покупателей. Но стоит сказать и о том, что установка конвекторов отоплениябудет в любом случае удобной. Ведь контролировать работу данных агрегатов абсолютно несложно – они имеют простое и понятное управление.

Конвекторы последнего поколения производят по самым современным проектам. Поэтому данное оборудование можно охарактеризовать как энергосберегающее. Российские производители предлагают агрегаты, которые оптимально подойдут для наших условий. Кстати, конвектор может использоваться в качестве основного отопительного прибора, так и вспомогательного. С конвекторами конкурируют лишь качественные .

Итоги

Конвекторное отопление – это очень хороший вариант для обогрева помещений. Конвекторы можно рекомендовать для установки, как в небольших квартирах, так и в больших загородных домах. Они имеют хорошую производительность и эффективность.

Самоделка — это слово обозначает, что изделие сделано своими руками, но иногда оно употребляется с каким-то пренебрежительным оттенком. А между тем это далеко не так. Самые дорогие в мире автомобили ручной сборки создаются по индивидуальным проектам. Как их называть? Самоделками? Все, что обеспечивает жизнь человечества, создано руками человека.

Тема этой статьи — самоделки для отопления дома, но ее цель не научить, а дать обзор тех вариантов самоделок, которые претворяют в жизнь талантливые люди. Конечно, самостоятельное изготовление требует наличия определенных знаний, опыта, инструмента и материалов для работы. Только в этом случае возможно изготовление качественного и безопасного прибора отопления не хуже, а во многих случаях даже лучше, чем котлы промышленного производства.

Чаще всего умельцы начинают создание отопительной системы с определения типа котла, создания чертежей и последующего сооружения котла. Работа эта непростая, поэтому без хороших знаний устройства и принципа действия выбранного типа котла, опыта, наличия нужного инструмента и материалов для его монтажа, выполнить ее трудно.

Газовые котлы трудно изготовить самостоятельно, т. к. это оборудование повышенной опасности и к нему предъявляются особые технические требования. Попытки сделать самодельный ограничены необходимостью получения сертификата качества и разрешительных документов надзорных инстанций. Пройти все требуемые проверки, на соответствие параметрам качества, проблематично. А вот ремонт конвектора своими руками допустим. Чаще всего прогорает центральная труба коаксиального выхода и ее можно и нужно заменить.

Котлы такого типа отличаются предельной простотой и невысокими требованиями по безопасности при монтаже. Электрический котел можно сравнить с обычными электроприборами, которые эксплуатируются в доме. Единственный недостаток — высокая и постоянно увеличивающаяся цена на электроэнергию. Но для гаража или дачи, если он будет включаться иногда, вполне подойдет.

Котлы, использующие жидкое топливо, тоже просты в изготовлении. Препятствием для изготовления может служить высокая цена форсунок.

Этот класс котлов, а они делятся на дровяные, пиролизные и пеллетные, наиболее популярен для самостоятельного изготовления. Дровяной котел отопления сделай сам — один из простейших и дешевых, но КПД его довольно низок. В интернете есть множество чертежей и практических советов по изготовлению котла такого типа. Работать дровяной котел может на любом виде твердого топлива.

Двухкамерные пиролизные котлы довольно дороги в изготовлении своими силами. Они имеют две камеры сгорания. В одной горит топливо при минимальном доступе кислорода. Т. е. происходит процесс пиролиза или сухой перегонки древесины. Газ, выделенный из древесины, сгорает во второй камере с выделение большого количества энергии. Умельцы научились изготовлять пиролизный котел из газового баллона своими руками, экономичный и прекрасно работающий. Легче всего изготовить котел из газового баллона емкостью 50 литров.

Часто хозяева квартир не желают выбрасывать старые батареи, когда приходит время заменить их на новые агрегаты, поскольку из них есть вариант изготовить дополнительный отопительный прибор своими руками. Это вполне осуществимо, если ознакомиться с необходимой информацией и знать о материалах пригодных для сборки. Обогреватель из старой батареи – хороший вариант, пригодный для дополнительного источника тепла.
