Установка горизонтального полотенцесушителя

Важная информация по монтажу и конструкции ЭПС

Монтаж электрического полотенцесушителя не требует наличия специализированного инструмента: болгарки, сварочного аппарата, паяльника. Для его установки достаточно отвёртки и дрели, которую, в крайнем случае, можно попросить у соседа. Поэтому крепление ЭПС на отремонтированную стену может осуществить любой человек, обладающий начальными навыками работы с дрелью.

Электрические полотенцесушители не требуют проведения специальных коммуникаций, если рядом имеется смонтированная по правилам электророзетка. Настенные конструкции в некоторых моделях позволяют поворачивать раму ЭПС для экономии пространства в ванной комнате. Максимальная рабочая температура поверхности у большинства полотенцесушителей ограничена 70°С, чего достаточно для обогрева небольшой комнаты в холодное время года.

Температура в 60-70°С при кратковременном контакте не вызывает ожогов, но старайтесь не обхватывать горячие перекладины полной ладонью

Модели ЭПС, имеющие в виде теплоносителя масло, требовательны к уровню наклона поперечных планок. Поэтому этот тип ЭПС рекомендуется устанавливать по горизонтальному уровню и строго придерживаться нижнего расположения ТЭНа, согласно инструкции.

Схемы подключения в квартире

Работа полотенцесушителя требует постоянной циркуляции воды. Если его форма близка к стандартным U- или M-образным видам, возможен лишь один вариант присоединения.

Если используется современная конструкция ПС с несколькими точками присоединения, придется выбрать оптимальный вариант. К решению этого вопроса следует отнестись со всей серьезностью, так как исправить допущенные ошибки будет крайне сложно.

Существующие варианты

Существует несколько способов присоединения ПС к стояку горячей воды. Все они касаются только сложных конструкций, имеющих 4 точки подключения (в форме лесенки).

В зависимости от конфигурации помещения, размеров ПС и прочих факторов могут быть использованы разные схемы:

• Верхняя. Прямой и обратный отвод присоединяют к верхним точкам ПС.
• Нижняя. Прямой и обратный трубопровод подключают к нижним соединительным элементам.

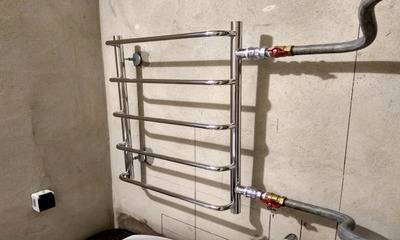

• Боковая. Для подключения используют один верхний и один нижний соединительные элементы, расположенные с одной стороны прибора.
• Диагональная. Используются верхние и нижние соединительные элементы, расположенные о разные стороны лесенки.
• По центру. Этот вариант соединения встречается реже. Лесенка имеет всего 2 точки соединения, расположенные на верхней и нижней перекладинах.

Все варианты имеют свои плюсы и минусы. Назвать однозначно лучший способ подключения сложно, так как приходится учитывать множество факторов, влияющих на условия работы прибора.

Как правильно выбрать способ?

Выбор оптимального способа присоединения обусловлен необходимостью получить максимальную отдачу от полотенцесушителя и исключить потери тепловой энергии. Для этого требуется обеспечить циркуляцию воды, отсутствие застойных или завоздушенных участков.

Необходимо учесть размер прибора, ширину и количество перекладин

Кроме этого, следует принимать во внимание направление подачи (сверху или снизу), давление в системе и скорость движения воды

Большинство специалистов считают оптимальным вариантом боковой монтаж.

Оно имеет незначительные недостатки, но позволяет получить минимум потерь тепловой энергии и обеспечить эффективную циркуляцию воды.

Нижнее подключение можно использовать при любом направлении потока в стояке. Верхний тип присоединения создает опасность застоя воды в нижней части прибора, куда опускаются остывшие слои.

Конструкции с центральным расположением патрубков считаются наиболее удачными, но в продаже они встречаются значительно реже.

Иногда байпас смещают относительно общей ости стояка. Это делается только в системах частных домов, поскольку возникает опасность изменения параметров потока.

Все эти варианты относятся только к приборам в форме лесенки. Обычные U- или M-образные полотенцесушители обладают только двумя точками соединения и присоединяются единственным способом.

Каких схем нужно избегать?

Прежде всего, необходимо избегать использования сложных отводов, изогнутых и образующих вертикальные петли. В них образуются воздушные пузыри, которые препятствуют движению воды. Кроме этого, необходимо выдерживать уклон отводов.

Нередко владельцы квартир, желая спрятать трубы, укладывают их в бетонную стяжку пола или под навесной потолок. Это создает протяженные петли, где образуются застойные участки, накапливается воздух.

В системах с малым рабочим давлением (обычно, это бывает в автономных линиях частных домов) необходимо учитывать направление подачи. Часто встречаются ситуации, когда принудительная циркуляция начинает соперничать с естественной.

Горячая вода поступает в ПС, остывает в нем и начинает опускаться вниз. В таких случаях поток либо проходит по одному пути, не нагревая остальную часть полотенцесушителя, либо вовсе останавливается.

Как подобрать водяной полотенцесушитель

Первый шаг к установке сушилки для полотенец – это подбор наиболее оптимальной модели

При выборе полотенцесушителя следует обратить внимание на следующие параметры:

• материал изготовления;
• форму и габаритные размеры.

Из каких материалов изготавливаются полотенцесушители

Для изготовления полотенцесушителей преимущественно используются:

• черная сталь. Материал отличается низкой устойчивостью к перепадам давления и коррозии, а также низкой стоимостью. Из-за подверженности гидравлическим ударам устройства рекомендуется устанавливать исключительно в частных домах;
• нержавеющая сталь. Сушка для полотенец из нержавеющей стали отличается низким уровнем восприимчивости коррозии, устойчивостью к перепадам температурного режима и внутреннего давления, а также приятным внешним видом. Стоимость такого оборудования выше аналогов из черной стали, но затраты окупаются длительностью срока использования;
• медь, латунь, бронза и так далее. Изделия из цветных металлов отличаются оригинальностью, долговечностью и вместе с тем высокой стоимостью. Однако высокая подверженность гидроударам значительно снижает область использования оборудования.

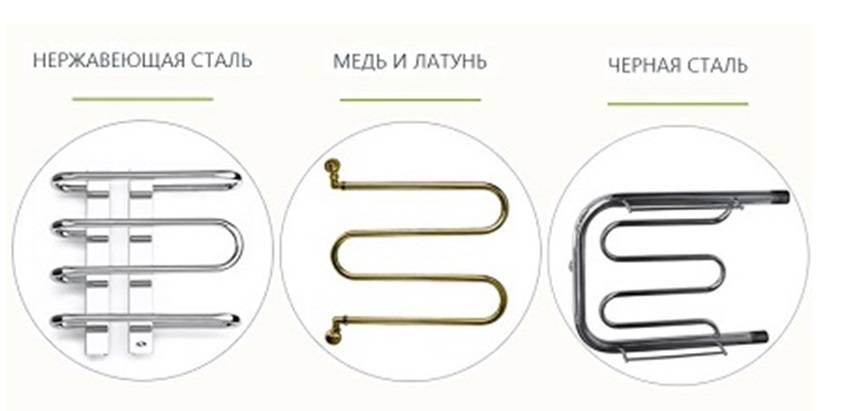

Разновидности сушек для полотенец в зависимости от материала изготовления

Перед приобретением полотенцесушителя из любого материала рекомендуется внимательно ознакомиться с характеристиками, указанными в паспорте.

Выбор формы и габаритных размеров полотенцесушителя

Следующие параметры выбора – это форма полотенцесушителя и его размеры.

В настоящее время изготавливаются устройства разных конфигураций: от стандартных в форме букв «М» и «П», до сложных, представляющих собой многоступенчатые лесенки или выпуклые лианы.

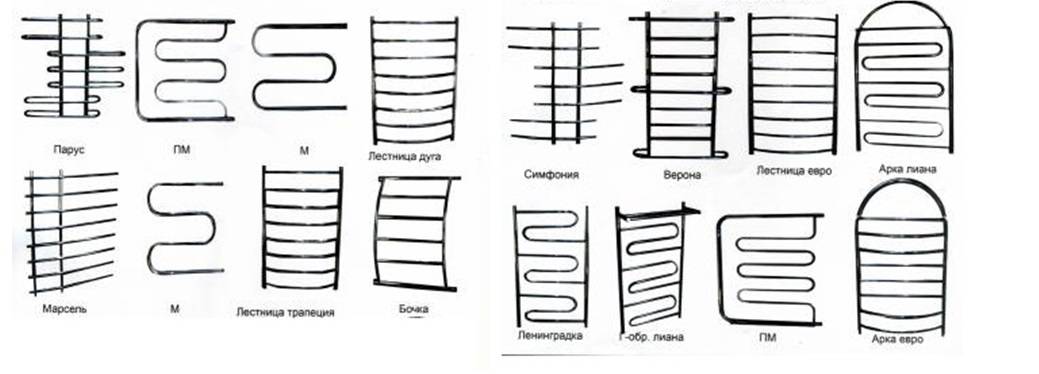

Разнообразие форм сушилок для полотенец

Некоторые модели сушек выпускаются с полкой, предназначенной для вертикальной сушки или сушки обуви. Наиболее популярным представителем является полотенцесушитель фирмы «Тругор».

Полотенцесушитель с полкой

Какой лучше? При выборе формы и размеров следует учитывать:

• размеры ванной комнаты. Полотенцесушитель не должен занимать много пространства и мешать свободному передвижению по помещению;
• дизайн. Сушка может являться как отдельным элементом дизайна, так и элементов, вписывающимся в общую тенденцию. Выбор по данному параметру является исключительно предпочтением пользователя;
• способ установки: диагональный, боковой, верхний, нижний. По своей конструкции полотенцесушитель должен полностью соответствовать данному параметру. В противном случае потребуется дополнительное переоборудование ванной комнаты.

Подбор сушки по типу подключения

Наиболее полярные марки

Ежегодно в РФ разрабатывается рейтинг наиболее востребованных моделей полотенцесушителей. По данным за 2018 год лидерами являются полотенцесушители следующих марок:

1. «Сиена», изготовленный компанией «Терминус» в виде многоступенчатой лесенки (34 ступеньки). Сушка изготовлена из нержавеющей стали и имеет нижний способ подключения. Оборудование подходит для ванной большого размера;

Полотенцесушитель от компании Терминус

1. Сунержа High-Tech G. Устройство изготовлено из нержавеющей стали и может быть подключено как горизонтально, так и вертикально. Основная отличительная особенность – наличие уникальной системы распределения потоков, что при небольших габаритных размерах значительно повышает эффективность устройства;

Полотенцесушитель с возможностью вертикального и горизонтального подключения

1. Ника ЛД. Особенностями данного полотенцесушителя является наличие защитного хромового покрытия, что позволяет продлить срок службы оборудования и придать устройству эстетичный внешний вид, а также возможность выдерживания давления до 40 бар, что позволяет произвести подключение устройства к системе отопления или к системе горячего водоснабжения;

Хромированные полотенцесушитель

1. Двин WW. Стандартный полотенцесушитель в форме змейки, отличающийся небольшой стоимостью и высоким уровнем надежности. Установка может быть произведена как в систему центрального водоснабжения, так и в систему отопления;

Надежный и оригинальный полотенцесушитель по низкой стоимости

1. аналогом полотенцесушителя Двин WW является модель «Богема» от российской компании «Тера». Устройство отличается невысокой стоимостью и долговечностью, а также наличием дополнительного оборудования – крана Маевского, который позволяет устранять проблемы с циркуляцией носителя.

Правила и порядок работы по подключению полотенцесушителя

Установка устройства в отопительный контур осуществляется посредством врезки трубопровода. Перед монтажными работами проводится отключение подачи воды и слив теплоносителя с системы.

Подключение водяной сушки для полотенец осуществляется в такой последовательности:

• определяется метро расположения устройства, проводятся соответствующие замеры;
• на концах трубопровода нарезается резьба;
• осуществляется сборка байпаса, на трубе фиксируются тройники и запорный вентиль;
• для обеспечения полной герметичности соединений используется пакля или специальная нить;
• на отводы устанавливаются шаровые запорные клапаны, к которым подключаются вводы устройства.

Подсоединенные к полотенцесушителя вентили оставляются в открытом положении, а запорный механизм на байпасе перекрывается. После подключения сушки необходимо наполнить систему водой и под давлением проверить стыки на отсутствие утечек.

Системы внутреннего холодного и горячего водоснабжения

5. Системы водопровода горячей воды 5.1. В зависимости от режима и объема потребления горячей воды на хозяйственно-питьевые нужды зданий и сооружений различного назначения следует предусматривать системы централизованного водоснабжения или местные водонагреватели.

Примечание. При необходимости подачи горячей воды питьевого качества на технологические нужды допускается предусматривать подачу горячей воды одновременно на хозяйственно-питьевые и технологические нужды.

5.2. Не допускается соединять трубопроводы системы горячего водоснабжения с трубопроводами, подающими горячую воду непитьевого качества на технологические нужды, а также непосредственный контакт с технологическим оборудованием и установками горячей воды, подаваемой потребителю с возможным изменением ее качества.

5.3. Выбор схемы подогрева и обработки воды для систем централизованного горячего водоснабжения следует производить согласно СНиП 2.04.07-86* и |Руководству по проектированию тепловых пунктов”.

5.4. В системах централизованного горячего водоснабжения следует предусматривать размещение пунктов подогрева воды, как правило, в центре района потребления горячей воды.

5.5. Разрешается не предусматривать циркуляцию горячей воды в системах централизованного горячего водоснабжения с регламентированным по времени потреблением горячей воды, если температура ее в местах водоразбора не будет снижаться ниже установленной в разд. 2 настоящих норм.

5.6.* В зданиях и помещениях лечебно-профилактических учреждений, дошкольных и жилых зданиях в ванных комнатах и душевых следует предусматривать установку полотенцесушителей, присоединяемых к системам горячего водоснабжения, как правило, по схеме, обеспечивающей постоянное обогревание их горячей водой.

Примечания: 1. При подаче горячей воды системами централизованного горячего водоснабжения, присоединенными к теплосетям с непосредственным водоразбором, допускается присоединять полотенцесушители к самостоятельным системам отопления круглогодичного действия ванных комнат и душевых.

2. На полотенцесушителях следует предусматривать запорную арматуру для их отключения в летний период.

5.7. В жилых и общественных зданиях высотой свыше 4 этажей следует объединять группы водоразборных стояков кольцующими перемычками в секционные узлы с присоединением каждого секционного узла одним циркуляционным трубопроводом к сборному циркуляционному трубопроводу системы. В секционные узлы следует объединять от трех до семи водоразборных стояков. Кольцующие перемычки следует прокладывать по теплому чердаку, по холодному чердаку под слоем теплоизоляции, под потолком верхнего этажа при подаче воды в водоразборные стояки снизу или по подвалу при подаче воды в водоразборные стояки сверху.

Примечание. Допускается не закольцовывать водоразборные стояки при протяженности кольцующей перемычки, превышающей суммарную протяженность циркуляционных стояков.

5.8. В зданиях высотой до 4 этажей, а также в зданиях, в которых отсутствует возможность прокладки кольцующих перемычек, допускается устанавливать полотенцесушители:

на циркуляционных стояках системы горячего водоснабжения;

на системе отопления ванных комнат круглогодичного действия, при этом водоразборные стояки и разводящие трубопроводы следует прокладывать совместно с трубопроводами отопления в общей изоляции.

5.9. Присоединение водоразборных приборов к циркуляционным стоякам и циркуляционным трубопроводам не допускается.

5.10. Для сельских населенных мест и поселков выбор типа системы горячего водоснабжения определяется технико-экономическим расчетом.

5.11. Установку баков-аккумуляторов в системе централизованного горячего водоснабжения следует предусматривать согласно разд. 13.

5.12.* Давление в системе горячего водоснабжения у санитарных приборов должно быть не более 0,45 МПа (4,5 кгс/кв.см).

One Reply to “Установка и подключение полотенцесушителя в ванной своими руками”

Добрый день, недавно столкнулись с проблемой, нужно было заменить полотенцесушитель. Посмотрели с мужем видео и просто почитали, как это сделать своими руками. Нам показалось, что это очень просто… Но не тут-то было. Ужас начался с того момента как мы все-таки решили сделать всё сами. Мучились с мужем мы день… Не буду писать весь ужас… Могу сказать одно: если Вам нужно заменить полотенцесушилку или установить новую, то лучше обратиться к специалистам. Нам знакомая посоветовала Петербургскую ремонтную службу. Приехали, все быстро сделали. Могу сказать – это был наш первый и последний опыт что-то сделать своими руками.

Типичные ошибки самостоятельных мастеров

Когда при боковом или нижнем подключении нижний отвод находится выше крайней точки ПС, между низом прибора и точкой подключения нижнего отвода образуется застойная зона.

Это следствие того, того, что охлажденная жидкость, опустившись вниз, не может попасть в стояк обратно из-за давления на нее столпа горячей воды с меньшим удельным весом. Пока допустимая разница высот между нижним отводом и низом полотенцесушителя не превышена, прибор работает, а после – циркуляция в нем прекращается.

Остановится циркуляция и в случае наличия колена, образованного верхней трубой. Заставить заработать такую схему сможет только врезка крана Маевского, чтобы периодически стравливать накопившийся воздух. Иногда в верхней трубе делают петлю, прокладывая ее за обшивкой потолка, а нижнюю трубу замуровывают в пол.

Вверху будет накапливаться воздух, а охлажденная вода в агрегате окажется заблокированной в нижней петле, находящейся в полу. Движение теплоносителя полностью прекратится.

Для того чтобы выпускать воздух, образующийся при закипании теплоносителя или занесенный в систему отопления во время ее заполнения, устанавливаются воздухоотводчики (+)

Виды полотенцесушителей

На современном рынке представлен большой ассортимент различных моделей приспособлений для сушки полотенец. Согласно типу потребляемой энергии полотенцесушители разделяют на три основных вида:

1. Водяной. В частных домах устройство подключается к отопительному контуру и функционирует только в период использования котла для обогрева помещения. В качестве теплоносителя используется вода. В квартирах возможен вариант подключения такого типа полотенцесушителя к горячему водоснабжению.
2. Электрический. Данная модель функционирует независимо от отопительной системы. Нагрев устройства происходит за счет ТЭНа. Для подключения такого полотенцесушителя требуется наличие электрической розетки. Использовать приспособление для сушки вещей и дополнительного обогрева помещения можно для любой комнаты в доме.
3. Комбинированный. Конструкция полотенцесушителя объединяет в себе водяного контур и электрическую энергию. ТЭН нагревает жидкий теплоноситель, который является источником тепла в устройстве.

По метру расположения различают горизонтальный и вертикальный тип полотенцесушителя. На современном рынке можно встретить угловые, а также напольные конструкции, которые особенно актуальны для ванных комнат небольшого размера.

Материалом изготовления сушки для полотенец может служить:

1. Сталь. Устройства из такого материал имеют невысокую стоимость и множество недостатков – низкий показатель износостойкости, подверженность коррозийным воздействиям, возможность отшелушивания покрытия из хрома. Лучшим вариантом является нержавеющая сталь. Стоимость ее на порядок выше, но вместе с тем увеличиваются технические параметры изделия.
2. Медь. Такие полотенцесушители считаются долговечными. Единственный недостаток высокая цена на медную продукцию.
3. Алюминий. Данный материал обладает хорошей теплопроводностью. Алюминиевые сушки – это сравнительно недорогие универсальные изделия.
4. Латунь. Такой материал, так как и медь наделен высокой износостойкостью и устойчивостью к коррозийным воздействиям. Благодаря высокой теплопроводности сушки для полотенец из латуни можно подбирать небольших размеров.

Полотенцесушитель медный

Полотенцесушители производят различных размеров. Стандартные устройства имеют форму змейки или лесенки. Разнообразие современных моделей позволяет подобрать сушку для полотенец самой необычной конструкции.

Основные правила монтажа

Питание ПС от линии ГВС не должно нарушать права других пользователей. Поэтому монтаж приборов должен быть выполнен с соблюдением всех требований и норм.

Основными правилами подключения являются:

• использование байпаса;
• отсутствие на байпасе запорной арматуры, с помощью которой можно отсечь пользователей верхних этажей от горячего водоснабжения;
• расстояние от стояка до ПС не должно превышать 2 м, чтобы температура воды оставалась в нормативных пределах;
• пропускная способность байпаса должна соответствовать техническим требованиям для данной сети и не препятствовать водоснабжению других абонентов.

Кроме этого, необходимо учитывать особенности циркуляции воды. При монтаже прибора на большом удалении от стояка, нужно обеспечить небольшой уклон труб — на нижнем отводе труба наклоняется к стояку, а на верхнем — от него. Это позволяет обеспечить свободный вывод воздушных пузырей и увеличить интенсивность циркуляции.

Нередко эти правила нарушают сами работники управляющих компаний, использующие заведомо негодные виды труб или неправильные способы подключения. Поэтому, для исключения ошибок, владельцу квартиры следует иметь четкое представление о правильном присоединении ПС к трубопроводу.

Особенности установки комбинированной модели

В конструкции соединены водяная и электрическая секции, поэтому подключение включает алгоритмы работы с двумя разновидностями.

Правила монтажа:

• Вначале подключают к общему стояку водяные сушки для полотенец по прямому, угловому или нижнему методу.
• С электричеством работают после проверки правильности подсоединения водной части.
• Выбирают оптимальное расположение с удобством подключения к стояку, выводам электрики, учитывают удобство использования сушилки.
• Параметры розеток, автоматов выбирают по нормативам, аналогичным тем, что действуют при подсоединении электрических моделей.

На подводных коллекторах закрывают кран, в стояк врезают угловой кран или тройник под ТЭН. Патрубок электрического нагревателя врезают вертикально в полотенцесушитель через тройник. После закручивания гайки ключом ТЭН считают установленным.

Схема №2

(Нижнее подключение)

Чуть менее эффективное, чем боковое, но имеет свои преимущества.

Расстояние между отводами – любое, чтобы нормально сварить трубы и навернуть краны так, чтобы их ручки при вращении не мешали друг другу. Например, 15-20 сантиметров.

Нижнее подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Нижнее подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса

Нижнее подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, с сужением байпаса

Преимущества схемы:

• Работает при любом направлении подачи в стояке.
• Возможно пустить трубы скрытно под ванной, без штробления стен.

Недостатки схемы:

• Требуется стравливание воздуха через краны Маевского.
• Чуть меньшая эффективность по сравнению с боковым подключением.

Условия работоспособности схемы:

• Верхний отвод стояка со смещённым или зауженным байпасом должен быть ниже низа прибора или наравне с ним. Это гарантирует независимость работы полотенцесушителя от направления подачи. При верхней подаче верхний отвод может быть расположен выше нижней кромки прибора.
• Нижний отвод обязан быть ниже полотенцесушителя во всех вариантах этой схемы, чтобы не образовывалась яма-грязесборник из подводящей трубы и самого прибора.

Нижнее подключение (пример условно допустимого исполнения)

Низ прибора находится между отводами. При нижней подаче в стояке, малой высоте полотенцесушителя или большом расстоянии между отводами эта схема может не работать или работать нестабильно.

Отводы от стояка ГВС для полотенцесушителей.

Со временем застройщики стали применять более современные технологии и вместо гнутой страшной трубы начали делать два отвода от стояка для подключения ПС на выбор самих жильцов. Однако, к сожалению, ни тип, ни высота этих отводов от пола, ни расстояние между ними — никак не нормированы. Это приводит к массовым проблемам при подключении ПС, о которых будет рассказано ниже.

Рисунок 7. Отводы от стояка, несмещённый и незауженный байпас.

Рисунок 8. Отводы от стояка, зауженный байпас.

Рисунок 9. Отводы от стояка, смещённый незауженный байпас.

Между отводами всегда присутствует байпас – участок трубы с диаметром, равным диаметру стояка или на 1 шаг меньше.

Байпас у полотенцесушителя решает несколько задач:

• Сохранение нормальной скорости циркуляции по всему стояку горячей воды (ГВ). Принудительная циркуляция в стояке обеспечивает подачу равномерно горячей воды (по нормам — 60 градусов) в любую квартиру, на любом этаже, независимо от её удалённости от начала подачи в стояк.
• Через один ПС проходит только часть общего потока теплоносителя (воды), другая часть идёт мимо, сохраняя больше тепла для следующих санузлов. Ведь от одного стояка могут работать один-два десятка полотенцесушителей.
• Возможно полное отключение ПС или регулировка его температуры жильцами без влияния на остальные квартиры (последнее требует установки дополнительного регулировочного вентиля на один из отводов, т. к. с помощью шарового крана регулировать что-либо невозможно).

Выводы и полезное видео по теме

Скрытое подключение ЭПС:

Монтаж на гипсокартонную стену, облицованную кафелем:

Пошаговая инструкция в картинках:

Соблюдение вышеописанных монтажных инструкций поможет любому домохозяину осуществить монтаж электрического полотенцесушителя самостоятельно. Советы помогут избежать трещин в керамической плитке, сохранят свёрла рабочими и уберегут вашу семью от несчастных случаев и травм.
