Установка грибка вентиляции на крышу: виды и способы установки дефлектора на вытяжную трубу

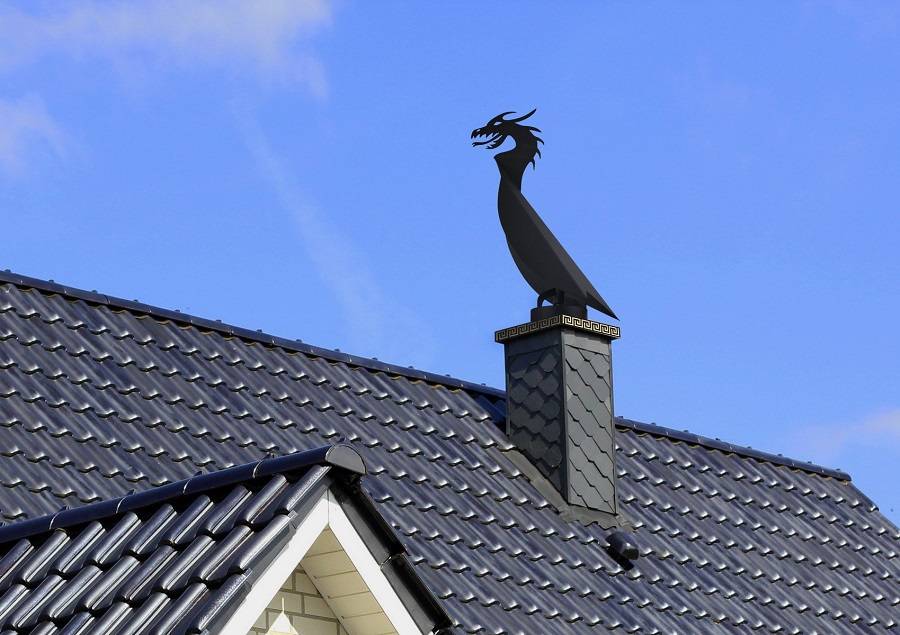

Дефлекторы-флюгеры для дымоходов

Конструктивно дымоходный флюгер устроен так, что газы, выходя свободно с подветренной стороны, увеличивают силу тяги в дымоходной трубе. Выполнено устройство из термоустойчивой стали хорошо зарекомендовавшей себя в условиях высоких температур и образования конденсата.

Под изогнутым козырьком флюгарки находится подшипниковый узел, страхующий от возникновения проблем с вращением. К дымовой трубе подшипниковый узел крепят болтами. Зона разрежения создается при проходе воздушного потока через пространство под козырьками.

При монтаже основание устройства надевают на круглый дымоход до упора, а затем закрепляют 3 болтами

Затягивать болты следует с большой осторожностью т.к. можно повредить трубу. Монтаж завершают проверкой вертикальности и вращения корпуса

Монтаж завершают проверкой вертикальности и вращения корпуса

Минус дымоходных флюгеров в том, что при ветре большой силы они работают нестабильно. Подвижную часть необходимо периодически чистить, смазывать. Внутри устройства часто скапливается влага, а дымовые газы оставляют след в виде отложений.

Сами производители советуют применять свои устройства в случае расположения дымохода в неблагоприятном месте. Оно, собственно, не усиливает тягу, а только защищает дымоход.

Выбор и монтаж вытяжного дефлектора

В отличие от зонтика самостоятельно сделать красивый и безупречно работающий турбинный дефлектор достаточно сложно. Хотя, если запастись терпением, достаточным для резки и клепки металла набором инструмента и проверенной выкройкой лопастей, это вполне возможно.

Если нет желания связываться с точным раскроем, то наборы для сборки турбинного дефлектора активно предлагают китайские торговые сайты. Заказчику такого набора нужно будет все просто собрать согласно инструкции и поставить клепки на каждую лопасть.

Дефлекторы-турбины, сделанные на производстве, оснащены подшипниками, обеспечивающими легкое вращение. Такие зонты хорошо сбалансированы, что исключает трение деталей во время работы и обеспечивает уверенный старт даже при самом небольшом ветре

Для правильного выбора дефлектора необходимо учитывать два основных фактора:

  • Совместимость по диаметру и конструкции с вашей вентиляционной трубой;
  • Соответствие дефлектора климатическим условиям района, в котором ему предстоит работать.

Первый показатель гарантирует вам плотное и надежное крепление вентиляционного зонта на вытяжном выходе.

За счет большой площади обдува дефлектор испытывает сильные ветровые нагрузки, поэтому при установке его необходимо надежно закрепить. Также соединение между вентиляционной трубой и дефлектором не должно иметь неплотностей, из-за которых вентиляционный колпак может сместиться.

Оригинальный дефлектор флюгер помимо улучшения тяги и защиты от осадков способен подчеркнуть уникальность дизайна вашей кровли

Климатические условия также очень важны. Если в районе вашего проживания часто дуют ветра, то в установке турбинных дефлекторов и колпаков в виде флюгеров на вытяжку нет никакой необходимости.Они нужны там, где требуется усиление тяги всеми возможными способами.

Однако они не смогут эффективно работать в районах с частыми снегопадами и колебаниями температуры возле нуля градусов, так как будут покрываться ледяной коркой, потеряют подвижность и не смогут подстраиваться под направление ветреного потока.

Дефлекторы ЦАГИ и Вольперта хотя и менее эффективны в создании тяги при ветре, но не имеют в составе вращающихся деталей, боящихся обледенения. Такие дефлекторы не нуждаются в обслуживании и имеют меньшую стоимость.

Для обеспечения правильного движения воздушных потоков вентиляции и ветра и усиления тяги при изготовлении дефлектора ЦАГИ необходимо соблюдать правильные размеры его элементов. Эти размеры в первую очередь зависят от диаметра вентиляционной трубы, поэтому их можно посчитать самостоятельно

Если вы правильно подобрали дефлектор для своей вентиляционной трубы, то его установка не вызовет трудностей. Крепятся дефлекторы на трубе вентиляции, как правило, на хомуты или саморезы.

Для установки дефлектора на вентиляционную трубу квадратного или прямоугольного сечения используйте переходную пластину, которую можно приобрести с дефлектором или изготовить самостоятельно

Выбирая для изготовления грибка вентиляции дефлектор со сложной конструкцией, позаботьтесь о том, чтобы у вас была возможность его удобного обслуживания на крыше. Ведь даже самый простой грибок может требовать периодической чистки от инея или смазки вращающихся частей.

Классификация ветровых насадок

Несмотря на одинаковое предназначение, вытяжные колпаки различаются между собой.

Определяя оптимальную модель устройства, надо оценить:

  • материал изготовления;
  • принцип работы;
  • конструкционные особенности.

Материал изготовления. В производстве используется алюминий, нержавеющая сталь, оцинковка, медь, пластик и керамика.

Оптимальным решением с точки зрения баланса «стоимость/качество» считаются стальные и алюминиевые изделия. Медные дефлекторы используются редко из-за дороговизны.

Пластиковые модели отличаются от собратьев более низкой ценой, многообразием расцветок и форм. Недостатки полимеров: восприимчивость к высоким температурам и ограниченность службы

Симбиоз прочности и декоративности – комбинированные колпаки из металла, покрытые пластиком.

Принцип работы. Исходя из функциональных особенностей вентиляционные устройства делят на 4 группы.

Типы дефлекторов:

  • статичные насадки;
  • ротационные дефлекторы;
  • статичные установки с эжектирующим вентилятором;
  • модели с поворотным корпусом.

К первой группе относятся модели традиционного типа. Статичные дефлекторы отличаются простотой конструкции и возможностью самостоятельной сборки. Клапаны монтируются на вытяжных шахтах квартирных и производственных аэрационных воздуховодов.

Вторая группа (ротационные дефлекторы) снабжены системой вращающихся лопастей. Сложный механизм состоит из активной головки и статичной основы.

Порывы ветра побуждают лопастный барабан к вращению. В процессе работы в устье шахты создается вакуум, препятствующий появлению обратной тяги

Статичный вытяжной дефлектор с эжектирующим вентилятором – современная технология. На торце вентканала установлен неподвижный колпак, непосредственно под ним внутри шахты вмонтирован низконапорный осевой вентилятор.

Устройство стато-ротационной модели: 1 – статичный дефлектор, 2 – вентилятор, 3 – датчик давления, 4 – теплоизолированная колба, 5 – шумопоглощающий вентканал, 6 – дренаж, 7 – фальшпотолок

При нормальных внешних условиях система функционирует, как традиционный статичный дефлектор. По мере снижения ветрового и термического давления срабатывает датчик – в работу включается осевой вентилятор и тяга нормализуется.

Интересная разработка, заслуживающая внимания – дефлектор эжекционного типа с поворотным корпусом. Вращающийся колпак устанавливается над шахтой.

Модель состоит из горизонтальной и вертикальной трубы, которые соединяются между собой шарнирным механизмом. Сверху дефлектора есть перегородка – флюгер.

Горизонтальная труба разворачивается по направлению ветра. Потоки устремляются во внутреннюю часть и создают разряжение – тяга в устье шахты увеличивается

Конструктивные особенности. Модели с одинаковым принципом побуждения естественной вентиляции имеют некоторые отличия в устройстве.

Дефлекторы бывают открытого или закрытого типа, квадратной или круглой формы, с одним колпаком или несколькими конусными зонтами. Характеристики наиболее востребованных и эффективных модификаций описаны ниже.

Способы вентилирования кровли

В частном доме вентиляция крыши организовывается одним из методов:

  • слуховыми чердачными окнами;
  • вентиляционными зазорами при монтаже кровли;
  • специально сконструированными коньками;
  • разными элементами с вентиляционными отверстиями;
  • вытяжным вентилятором для кровли (посмотреть советы по установке вытяжки своими руками с отводом в вентиляцию и без него можно здесь);
  • вентиляцией дымохода, карнизов;
  • вентиляция на двухскатных крышах коньков.

  1. Вальмовая – с выходом воздуха за счёт естественной вентиляции из-под конька. При подшивке карнизов применяются перфорированные пластиковые пластины или доски со щелевым монтажом, где также обустраиваются вентиляционные решётки систем приточного типа (как устроить приточную вентиляцию своими руками?). Частота установки таких решёток не должна превышать 80 см с диаметром одной до 5 см.
  2. Мансардная – с системами отведения воздуха с помещения наружу естественного типа. Основные компоненты такой системы проветривания: кровельный материал, деревянная контробрешетка, базовая обрешётка, утеплитель с фиксацией между стропилами, пароизоляционная мембрана или плёнка.
  3. Односкатная – не требует обустройства отдельных коньков или аэраторов даже в случае расположения над жилыми площадями, а не только над террасой или верандой. Оставляются пустые проёмы для естественного движения воздушных масс (как сделать естественную вентиляцию своими руками?).
  4. Мягкочерепичная – требуется создание вентиляционного зазора при покрытии крыши этим материалом. Толщина бруса между основанием крыши и кровельным материалом — от 5 см, для подведения свежего воздуха в эту полость требуется наличие зазоров снизу ската, устанавливаются аэраторы или коньковые продухи на вытяжке, монтируется обрешётка с разрывами.
  5. Металлочерепичная – создаётся зазор между термоизоляционным слоем и металлическим профилем шириной 5 см с обязательным прокладыванием уплотнителя под коньком. Суммарная площадь всех продухов не должна сильно отличаться от 1% общей площади кровли. Вентиляционные выходы и ПВХ трубы выступают, как основа вентиляционной системы с шагом на каждые 60 м2 площади и диаметром от 0,5 м (как сделать вентиляцию из пластиковых труб своими руками?). Для разделения на два ската кровли применяется коньковая доска для вентиляции конька.
  6. Фальцевая – более герметичная, чем другие типы кровли. Требует мощной конструкции вентиляционной системы. Укладывается слой пароизоляции на стропильные ноги, устанавливается обрешётка с зазорами. Покрытие завершается гидроизоляционной мембраной или плёнкой.
  7. Профнастильная – требует обустройства естественного типа вентиляции. Шатровый конёк отводит воздух длиной до 10 м, иначе выход потоков производится посредством торца. Требуется обустройство гидроизоляции и монтаж обрешётки с толщиной нижних планок больше на 50%, чем верхних. Для свободного выхода паров из-под кровли требуется обустройство гидроизоляции не до самого конька.

Внимание
При правильном расчёте вентиляции в зависимости от материала кровли и типа крыши обеспечивается эффективная вентиляция крыши.

Разновидности

Существует большое количество разновидностей вентиляционных дефлекторов, и подобрать нужный даже для местности со специфическим климатом не составит особого труда. Все модели отличаются сложностью конструкции и эффективностью работы в тех или иных условиях.

Одной из наиболее распространенных моделей является так называемая насадка ЦАГИ. Название получено по месту изобретения данного устройства (Центральный Аэрогидродинамический институт).

Обладает стандартной конструкцией и позволяет увеличивать тягу в вентиляции за счет разницы давлений. Существуют модели, изготовленные из стали и способные выдерживать высокую температуру воздуха,  вплоть до 800 градусов по Цельсию.

Но данный вид не защищен от образования льда на стенках корпуса (как внутри, так и снаружи), что может снизить его эффективность. К тому же у него повышена уязвимость к ветру.

Еще одна популярная модель — Григоровича. В странах СНГ является наиболее распространенной. Конструкция так же проста, материалы изготовления недорогие — все это делает дефлектор Григоровича практически самым доступным из всех.

Особенность устройства — два зонта, в соединении своей формой напоминающие тарелку. Ставят его на круглые и на прямоугольные (квадратные) трубы, но для прямоугольных необходимо устанавливать дополнительную пластину-переходник.

Следующей моделью по популярности можно назвать тарельчатую Astato. Она была разработана французской одноименной фирмой. Ее популярность обусловлена сочетанием простоты конструкции и эффективности в использовании.

Astato усиливает вентиляционную тягу благодаря ветру и создаваемой разнице в давлении при использовании вентилятора. Конструкция может быть установлена на домах с любым количеством этажей.

Ротационные виды устройств (также имеют название динамических дефлекторов) намного сложнее предшественников. Их конструкция усложнена дополнительными вращающимися элементами — турбинной головкой и лопастями.

Они изготавливаются из легких сплавов, из-за чего начинают вращаться даже при слабом потоке ветра. Вращение барабана в определенную сторону создается область низкого давления из-за разреженного воздуха. Это и создает хорошую тягу в системе.

Ротационные вентиляционные дефлекторы эффективнее своих статических конкурентов практически в два раза. Но это также сказывается и на цене, которая существенно отличается в большую сторону.

К тому же динамические модели хорошо защищены от высоких температур, чем снижают расходы на охлаждение в жаркие периоды, обладают наиболее привлекательным  с эстетической точки зрения видом.

Внутри их конструкции не образуется конденсат, некоторые из них способны работать без подключения электроэнергии.

Менее популярными является Н-образный тип. Его основное отличие — сдвоенный вентиляционный дефлектор всего на одном оголовке.

К не особо популярным также стоит отнести устройства флюгерного типа. Такие изделия подвижны и установлены на киле, который поворачивается в зависимости от направления ветра.

Повернувшись под ветер, он подставляет все отверстия и лопасти прямо под поток воздуха, обеспечивая хорошую тягу в вентиляционной системе.

Изготовление своими силами

Технологию сборки колпака предлагаем пояснить на примере насадки типа ЦАГИ. Детали вырезаются из оцинкованной стали толщиной 0.5 мм, между собой скрепляются заклепками или болтами с гайками. Конструкция вытяжного элемента представлена на чертеже.

Для изготовления понадобится обычный слесарный инструмент:

  • молоток, киянка;
  • ножницы по металлу;
  • дрель электрическая;
  • тиски;
  • приспособления для разметки – чертилка, рулетка, карандаш.

Ниже в таблице указаны размеры деталей дефлектора и окончательный вес изделия.

Алгоритм сборки следующий. По разверткам вырезаем ножницами заготовки зонта, диффузора и обечайки, скрепляем между собой заклепками. Раскрой обечайки не представляет сложности, развертки диффузора и зонта показаны на чертежах.

Готовый дефлектор насаживается на оголовок, нижний патрубок стягивается хомутом. На квадратную шахту придется сделать или купить переходник, чей фланец прикрепляется к торцу трубы.

Изготовление своими силами

Технологию сборки колпака предлагаем пояснить на примере насадки типа ЦАГИ. Детали вырезаются из оцинкованной стали толщиной 0.5 мм, между собой скрепляются заклепками или болтами с гайками. Конструкция вытяжного элемента представлена на чертеже.

Для изготовления понадобится обычный слесарный инструмент:

  • молоток, киянка;
  • ножницы по металлу;
  • дрель электрическая;
  • тиски;
  • приспособления для разметки – чертилка, рулетка, карандаш.

Ниже в таблице указаны размеры деталей дефлектора и окончательный вес изделия.

Выкройка и чертеж зонта под колпак диаметром 100 мм

Алгоритм сборки следующий. По разверткам вырезаем ножницами заготовки зонта, диффузора и обечайки, скрепляем между собой заклепками. Раскрой обечайки не представляет сложности, развертки диффузора и зонта показаны на чертежах.

Раскрой нижнего стакана — расширяющегося диффузора

Готовый дефлектор насаживается на оголовок, нижний патрубок стягивается хомутом. На квадратную шахту придется сделать или купить переходник, чей фланец прикрепляется к торцу трубы.

Действительно ли нужна кровельная вентиляция?

У некоторых может возникнуть вопрос: зачем вообще нужно проводить вентиляцию и тратить дополнительные средства, когда можно обойтись и без этих работ. Ответ очевиден. Прежде всего, вентиляция поддерживает благотворный микроклимат внутри крыши. Это поможет каждому из её элементов спокойно выполнять свою работу, не опасаясь разрушения. Также от вентиляции зависит качество работы теплоизоляции, если вы выполняли эти работы при монтаже крыши, учитывая высоту трубы над коньком.

Неправильная работа вентиляции или вообще её отсутствие может привести к следующим проблемам:

  • Образование на материалах конденсата. Деревянные материалы, к примеру, стропила и балки, будут преждевременно разрушаться или перегнивать. А конденсат на металлических и других элементах вызовет их коррозию, а в дальнейшем и полное разрушение (прочитайте статью: “Как устранить конденсат под крышей”).
  • Влага образовывается и на поверхности кровли. Это уже может привести к образованию наледи и разрушению некоторых видов кровельного материала.
  • Конденсация пара на утеплителе. Слой утеплителя будет намокать и впоследствии потеряет свои теплоизоляционные свойства. Это означает, что с утеплителем может быть хуже, чем без него.

Характеристики популярных моделей дефлекторов

Сегодня для отопителя можно подобрать разные типы дефлекторов, поэтому хотелось бы рассмотреть классификацию и особенности каждого вида такого устройства. Дефлекторы бывают разной формы, а именно – плоские, полукруглые,  с крышкой, с двускатной щипцовой крышей.

Установка первого варианта, как правило, осуществляется на зданиях, которые построены в стиле модерн. Если речь идет о типичных современных домах, то чаще всего используются полукруглые модели дефлекторов.

В случае, когда человек проживает в такой местности и при таких условиях, что наблюдаются серьезные осадки на протяжении всего года, а особенно много снега зимой, то лучше всего применять щипцовую крышу дефлектора.

Теперь можно рассмотреть вопрос по поводу того. Из каких материалов чаще всего изготавливают дефлекторы на дымоходную трубу. Как правило, большинство таких устройств, производят из оцинкованного железа или меди.

Хотя в нынешнее время наблюдается тенденция, когда все чаще и чаще можно увидеть образцы, созданные из жаростойкого полимера и покрытые качественной, устойчивой ко многим возможным вредным факторам, эмалью. Если вытяжной канал для котла созданный таким образом, что отсутствует прямой контакт с горячим воздухом, то вполне реально использовать даже колпак из обычного пластика.

На отечественном рынке наиболее популярными и распространенными являются:

  • «Дымовой зуб»;
  • «Звезда Шенард»;
  • Дефлектор шаги, имеющий вращающийся механизм;
  • «Устройство Григоровича».

В первую очередь нужно определиться с материалом, который планируется использовать. Лучше всего подойдет нержавеющая сталь или железо, а также медь. Данные металлы достаточно стойкие к всевозможным погодным условиям, в частности к осадкам и резким изменениям температуры.

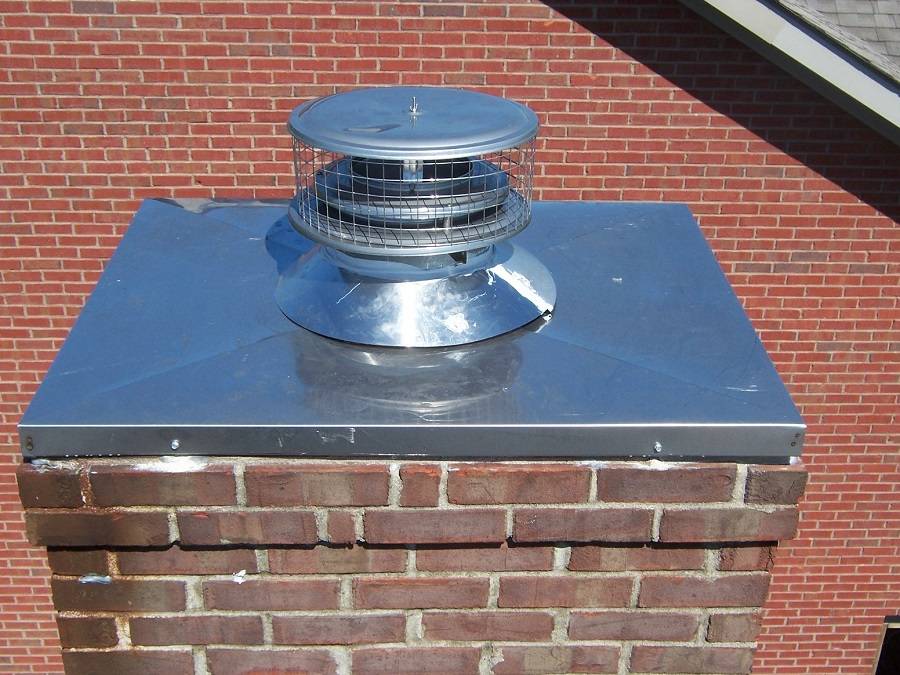

Так выглядят дефлектор на дымоход

Проводя расчет надо помнить, что высота такого устройства должна составлять примерно 1,5 – 1,8 часть от общего внутреннего диаметра трубы, а ширина соответственно около 1,9.

После того, как был проведен расчет, можно приступать непосредственно к монтажу, который состоит из таких этапов:

  1. Чертится развертка основных элементов на обычном картоне с помощью маркера или фломастера;
  2. Выкройка перемещается на металл, после чего вырезаются нужные детали;
  3. Все элементы соединяются между собой. С такой целью можно использовать либо сварку, либо какие-то крепежные детали;
  4. Из металла производится специальный кронштейн, который необходим для того чтобы установить на поверхности воздуховода непосредственно сам колпак;
  5. В конце собирается колпак.

Модели дефлекторов отличаются как размерами, так и чувствительностью к ветру. Наиболее популярны такие модели, как ЦАГИ, Ханженкова, Вольперта-Григоровича, «Дымовой зуб», «Капюшон» он же «Сачок», «Шенард». Первая из этих моделей — разработана в аэродинамическом институте им. Жуковского.

Чаще ЦАГИ используют в вентиляционных системах ввиду затруднений, возникающих при очистке устройства от сажи. Вторая модель по сути тот же ЦАГИ, но несколько усовершенствованный изобретателем. По сути, это дополнительный цилиндр вокруг трубы с крышкой-зонтом, погруженной внутрь цилиндра на определенное расстояние.

Дефлектор Волперта-Григоровича хорошо зарекомендовал себя в качестве усилителя тяги на дымоходах. Он эффективно работает в районах с преобладающими низовыми ветрами. В конструкцию входят 2 цилиндра — нижний с двумя отводящими патрубками и верхний с крышкой. «Дымовой зуб» монтируют в специально предусмотренную в дымоходе дверцу. За счет того, что в конструкцию входят 2 ручки можно регулировать приток воздуха.

Крышки для дымников делают самой разной формы. Иногда их покрывают жаростойкой эмалью. Отдельные экземпляры выглядят очень декоративно

Дефлектор «Капюшон» имеет поворотную конструкцию. Состоит из полукруглого желобообразного уловителя воздуха, водруженного на поворотный шток, вмонтированный внутрь трубы. Увеличение мощности тяги посредством установки дефлектора-флюгера происходит за счет турбулентности, возникающей при ветровой нагрузке.

4 Рекомендации по выбору

При выборе конкретной модели первостепенное внимание уделяют ее конструкции. Это один из ключевых параметров изделия

Определившись с конструктивным типом устройства, подбирается оптимальный размер агрегата для конкретного случая. Нужный аппарат легче выбрать, если дать ответ на простой вопрос – зачем устанавливается конструкция и для какого объекта.

Лучшие модели:

  • ASTATO;
  • ДС;
  • ЦАГИ тарельчатого типа.

При выборе учитывают коэффициент потерь и разряжения воздуха. Из этого следует, что данные значения зависят от конкретной модели. Если речь идёт о решениях типа ДС, соответствующий коэффициент составит 1.4. Очевидно, что степень разряжения воздуха зависит от скорости ветра см, табл. ниже:

Таблица для подбора устройства

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

  • Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
  • Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
  • Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
  • Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
  • Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, ведь главное в выборе дефлектора – долговечность и эффективность. Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе

Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

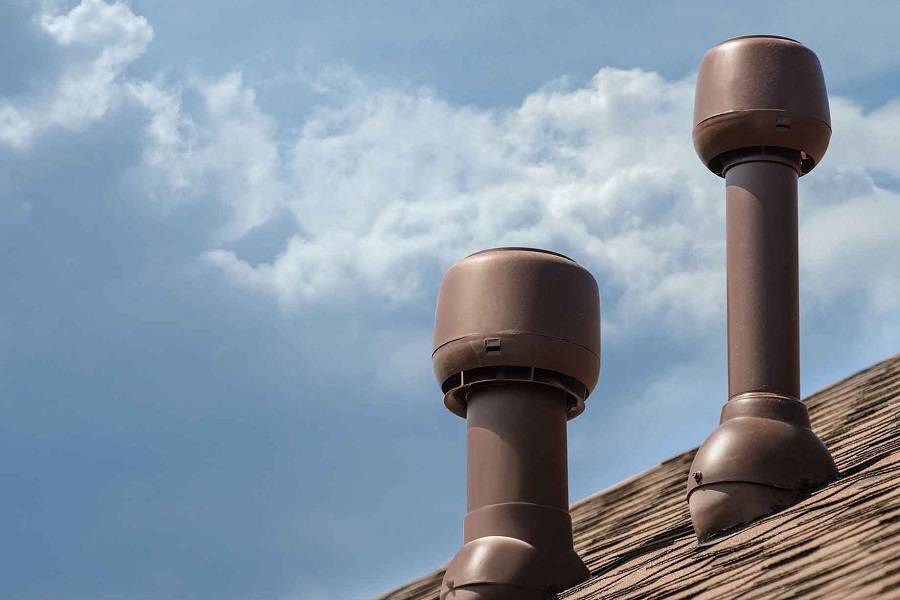

Кровельные вентили KTV и P-KTV

Кровельные вентили KTV и P-KTV выполняют ту же функцию, что и выход вентиляции. Они нужны для вентиляции подкровельного пространства. Монтируются на скаты.

Изготовлены из ударопрочного полипропилена, отличаются стойкостью к механическим воздействиям.

Производитель ― компания Vilpe.

Для каких профилей подходит: KTV и P-KTV различаются формой основания, поэтому подходят для разных материалов.

Кровельный вентиль KTV оптимален для металлочерепицы Ламонтерра, ЛамонтерраХ Кровельный вентиль P-KTV универсален, он подходит для любых профилей металлочерепицы и профлиста не выше 38 мм.

Как монтировать:

  1. Возьмите бумажный шаблон, который идёт в комплекте с кровельным вентилем. Приложите его к кровельному материалу и обведите маркером.
  2. Вырежьте отверстие в профлисте или металлочерепице по контуру шаблона.
  3. Нанесите силиконовый герметик по контуру отверстия (для надёжной защиты от влаги). В отличие от выхода вентиляции, на основании кровельного вентиля нет герметика.
  4. Приложите кровельный вентиль к вырезанному отверстию. Зафиксируйте основание элемента саморезами 4,8х28 (35) мм.

Для чего нужна вентиляция кровли

В прежние времена владельцы земельных участков строили дома со скатными крышами, под которыми располагались неотапливаемые чердаки. Вентиляцию для кровли осуществляли через слуховые окна, установленные на противоположных фронтонах.

Современные частные строения, предназначенные для постоянного или временного проживания, строят с отапливаемыми мансардами и утепленными кровлями, о которых не имели никакого понятия еще каких-то пять-шесть десятков лет назад. В связи с изменениями в технологии строительства и появилась необходимость в вентиляции для мягкой кровли, без которой можно было когда-то обойтись.

Есть несколько причин, по которым следует задуматься о вентиляции.

Во-первых

В холодный период года теплый влажный воздух, присутствующий внутри дома, поднимается вверх вплоть до кровельного покрытия, где скапливается и начинает нагревать его изнутри. Результатом данного процесса является подтаивание падающего на крышу снега и образование корки льда в непосредственной близости от мягкой кровли.

При дальнейшем нагреве верхнего слоя покрытия, лед продолжает таять. В этом случае:

  • появляются протечки в местах стыков кровельных материалов;
  • талая вода стекает по скату и замерзает на холодных карнизных свесах, а также в желобах, образуя снежно-ледовую массу или сосульки.

Во-вторых

При резких перепадах температур наружного воздуха, что случается довольно часто в весенний и осенний период, на внутренней поверхности кровельных покрытий образуется конденсат в момент соприкосновения теплого пара, исходящего из помещения, с более холодной кровлей. В этом случае, чем больше будет разница температур, тем обильнее – конденсат.

Образующаяся в процессе влага проникает в любые доступные конструкции и материалы:

  • утеплитель;
  • обрешетку;
  • стропила;
  • перекрытие.

В результате, появляется плесень, развиваются грибки, разрушается структура материалов. А увлажненный всего лишь на пять процентов утеплитель теряет свои изоляционные качества вполовину, что полностью лишает его способности выполнения своих функций.

В-третьих

В летнее время под действием солнечных лучей мягкая кровля значительно нагревается, что может добавить лишние градусы в помещение мансарды при отсутствии устроенной вентиляции для кровли. В этом случае пребывание в комнате под крышей станет некомфортным.

В-четвертых

Традиционные слуховые окна, несмотря на их распространенность, являются недостаточно эффективными. В любом случае на чердаке найдутся малопроветриваемые участки, в которых застаиваются воздушные массы. Но более неприятными являются ситуации, когда неграмотные владельцы закрывают вентиляционные проемы на фронтонах наглухо, не понимая, для чего они предназначены.

Что такое дефлектор

Дымовой дефлектор — препятствие воздушному потоку от ветра. Это простое, но довольно эффективное приспособление сможет оградить вашу дымовую трубу от ветра, атмосферных осадков, мелких птиц, падающей листвы и всяческого мусора. Ещё установленный дефлектор на оголовке дымохода значимо улучшает выброс дыма. Но смысл в установке подобного устройства возникает только когда дымоход грамотно сконструирован и смонтирован, нужной высоты в соответствии с проектом и верно подобранным сечением. Даже месторасположение дымовой трубы на кровле вносит свои корректировки. Принцип действия любого дефлектора основан на законе Бернулли: чем больше скорость потока воздуха при изменении поперечного сечения, тем меньше статического давления в этом сечении. Как говорят, спецы в этом деле, дефлектор повышает КПД примерно от 15 до 20%.

Как установить вытяжную трубу на крыше

Вентиляционная система помогает в решении вопроса об обеспечении оптимального микроклимата в помещениях. Существуют санитарно-гигиенические нормы параметров воздуха в вентилируемых помещениях. Он должен быть определенной влажности, очищен от пыли и вредных веществ.

Ничего сложного в установке вентиляционных воздуховодов нет. Но прежде чем приступить к этой работе, необходимо выполнить проект. Он содержит в себе план и спецификацию, учитывающую все элементы монтируемой конструкции, а также их места прокладки и установки.

Монтаж  элементов вентиляции должен вестись в соответствии с нормативами СНиП и безопасности. Для наиболее продуктивной работы вентиляции, проектировщики определяют расположение системы, ее составляющие, сечение и габариты конструкции. В каждом конкретном случае проводятся индивидуальные расчеты. Одним из важных этапов работ является расположение вентиляционных труб на крыше. Их вывод выполняют от стены, либо непосредственно от оборудования.

Назначение вывода вентиляционных труб на крышу:

  • для притока воздуха в помещение;
  • для циркуляции воздуха в чердачном помещении;
  • для устройства фановой трубы стояка канализации.

При выборе места установки вывода вентиляционной трубы для вытяжки на крыше, необходимо обратить внимание на то, чтобы ничего не могло помешать оттоку вентилируемого воздуха. С учетом эксплуатационных потребностей, проектировщики рассчитывают размеры конструкции.. Наиболее удобное место для установки вытяжной трубы на крыше – это вывод трубы через конек

Он становится возможным в том случае, когда стропильная система не имеет коньковую балку. При таком выводе на крышу вентканал легко утеплять.

Наиболее удобное место для установки вытяжной трубы на крыше – это вывод трубы через конек. Он становится возможным в том случае, когда стропильная система не имеет коньковую балку. При таком выводе на крышу вентканал легко утеплять.

Для стропильных систем, включающих коньковую балку, вывод на кровлю рационально выполнять недалеко от конька. Тогда дополнительная фиксация вентканала не потребуется.

Итог

Мы узнали, как осуществляется вентиляция кровли из профлиста или металлочерепицы, какие элементы потребуются и как их установить.

Вентиляционные элементы «Металл Профиль» укомплектованы всем, кроме саморезов. Вам не надо выбирать колпаки, проходные элементы, изолированные трубы. Продукцию Vilpe придётся «собирать», как конструктор: отдельно заказывать проходные элементы, колпаки. Но саморезы и прочие необходимые приспособления (герметик, шаблон, кольцо гидрозатвора) будут в комплекте.

Выбирайте элементы вентиляции из каталога «Металл Профиль». Вы приобретёте качественную продукцию, которая порадует долгим сроком эксплуатации. Вам нужно только выбрать необходимый товар и цвет.

Теперь вы знаете, как обеспечить качественную вентиляцию кровли из профнастила или стальной черепицы!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
