Схемы подключения к воде настенного накопительного водонагревателя
Штуцеры для подвода холодной и отвода горячей воды расположены у бойлера настенного исполнения снизу, и отмечены синим и красным цветами соответственно. Подсоединение к магистрали может быть проведено двумя способами:
- без группы безопасности;
- с группой безопасности.
Схемы без группы безопасности можно использовать при подключении водонагревателя, рассчитанного на давление, превышающее напор в магистральном водопроводе холодной воды, если этот напор стабилен. При нестабильном, сильном давлении в магистрали, предпочтение следует отдать подключению через группу безопасности.
В любом случае подключение и монтаж системы водопроводов начинают с врезки тройников в трубопроводы холодной и горячей воды после кранов, установленных на входе водопроводов в квартиру.
Внимание! Если в доме трубы давно не менялись, перед работой нужно проверить их состояние. Возможно, потребуется замена проржавевших стальных труб на новые
От тройников выполняются отводы для подключения водонагревателя. При работе бойлера кран горячей воды должен быть полностью закрыт. Холодная вода беспрепятственно поступает на нагрев, на смесители, в бачок унитаза.
На бойлере на штуцер подвода холодной воды навинчивают обратный предохранительный клапан. Он служит защитой от термического расширения воды в баке-накопителе, периодически стравливая её излишки. От сливного отверстия клапана монтируется дренажная трубка, которая должна быть направлена вниз и опускаться в ёмкость или канализацию свободно, без перегибов, которые могли бы препятствовать сливу излишков воды в баке.
Обратный предохранительный клапан
Между клапаном и водонагревателем не может быть установлена запорная арматура. А вот тройник, на ответвлении которого установлен кран для опорожнения бака, устанавливать можно, и даже рекомендуется производителями. Трубу или шланг от него необходимо вывести в канализацию, либо тройником подвести на трубу подачи холодной воды до предохранительного клапана.
Подвод воды без группы безопасности с редуктором давления: 1 — запорные вентили водопровода; 2 — редуктор понижения давления воды; 3 — запорные вентили водонагревателя; 4 — обратный предохранительный клапан; 5 — дренаж в канализацию; 6 — вентиль для слива воды из бака; 7 — накопительный водонагреватель
Если магистральный водопровод требует регулировки давления, то редуктор или группу безопасности устанавливают на входе холодной воды после магистральных кранов или на ответвлениях от тройников. Как правило, для бытовых водонагревателей в городских условиях достаточно установки редуктора давления, понижающего напор до допустимых или рекомендуемых производителем пределов.
Группу безопасности для электрического водонагревателя составляют отдельные элементы, собираемые по месту. Не путать с группой безопасности для котлов! Порядок их монтажа показан на рисунке.
Схема сборки группы безопасности: 1 — обратный клапан; 2 — тройник; 3 — «американка»; 4 — предохранительный клапан FAR на 6 бар; 5 — компрессионный фитинг для металлопластиковой трубы (слив при превышении давления)
Схема подвода воды через группу безопасности: 1 — редуктор давления; 2 — вентиль для слива бака; 3 — группа безопасности; 4 — слив в канализацию при превышении давления воды
Для горизонтальных водонагревателей подключение производится по аналогичным схемам.
Принцип проточного нагревания воды
Водный поток нагревается, проходя через ТЭН. Чем он мощнее и чем меньше напор, тем выше будет температура. Бойлер имеет небольшие габариты за счет отсутствия накопителя. По этой же причине после открытия крана течет сразу горячая вода: не нужно ждать, пока нагреется весь объем устройства.
Внутреннее строение прибора
Главная деталь — это нагревательный элемент.
Он управляется реле, которое контролируется датчиками температуры и потока. Если вода течет слабо, механизм не запускается. Термодатчик предохраняет конструкцию от перегрева.
Проблема обеспечения электроэнергией
Недостаток проточных устройств — большое потребление электричества. Мощность составляет примерно 7 кВт, что сравнимо с потреблением целой квартиры.
Как установить проточный нагреватель воды
Процесс установки проточного водонагревателя своими руками включает подготовительный период
В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:
- количество проживающих в доме людей;
- максимальный расход горячей воды при одновременно открытых всех кранах;
- количество водоразборных точек;
- требуемая температура воды на выходе из крана.
Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности
Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей
Организация электроснабжения
Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.
Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.
Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.
Выбор места установки
Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:
Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления. Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.
Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

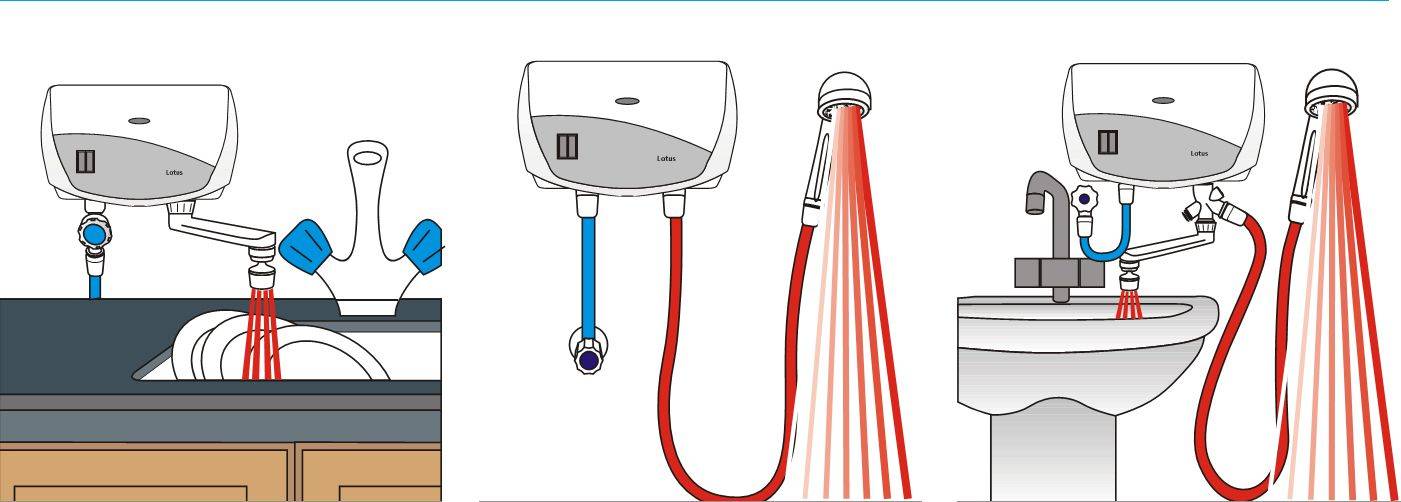

Выбор места установки зависит от типа проточного прибора:
- Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
- Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.
Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.
Монтаж на стену
Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:
- Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
- При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.
Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий
Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами. Несущая основа готова
Теперь к планке осталось закрепить корпус водонагревателя
Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.
Принцип проточного нагревания воды
Этот момент является самым ответственным. Монтаж электропроводки и заземление Поскольку водонагреватели имеют значительную мощность, устанавливается отдельная проводка для подключения к электрической сети.
Кран для регулировки нагрева располагают на входе, то есть на подаче ХВС. Подключение к электросети. Если в комплекте нет шаблона для переноса меток, то его лучше изготовить самостоятельно.
Установка приборов производится в соответствии с особенностями конструкции Бывают настенные и напольные нагреватели. Водонагреватель должен быть установлен ровно как по горизонтали, так и по вертикали. Категорически запрещено устанавливать проточный водонагреватель и подключать его к проводке без заземления.
Поверх фольги наносится второй клеевой слой и наружный слой пластика. В условиях малогабаритных квартир и ванных комнат водонагреватели чаще всего устанавливаются в сантехнические шкафы, кухонные ниши, иногда вешаются под потолок в горизонтальном положении. Бойлер подключается с электросети с помощью УЗО Накопительные приборы имеют бесспорные преимущества перед проточниками: Возможность обеспечивать несколько точек водоразбора, создать полноценную систему ГВС в доме или квартире. Установка и подключение проточного водонагревателя к водопроводу и электросети Подключение проточного водонагревателя к водопроводу Проточный водонагреватель электрический можно подключить к воде несколькими способами.
Подготовка
Если ранее бойлер у вас не был установлен, то первым делом определитесь с его будущим местоположением, затем подберите инструмент и материалы.
Выбор места
При поиске руководствуйтесь следующими рекомендациями:
- Стена должна быть крепкой, лучше несущей, чтобы выдержать большой вес бака (к весу устройства прибавьте еще вес воды).
- Важен свободный доступ к коммуникациям и к прибору, так как в дальнейшем придется обслуживать водонагреватель.
- Не подключайте бойлер к плохой проводке. Обычно мощность моделей составляет от 3 кВт.
- Не подключайте бак к гнилым и ржавым трубам.
- Выбирайте место поближе к трубопроводу, чтобы не пришлось врезаться к системе из соседней комнаты.
- Приемлемым выбором для установки выступает ванная или кухня, реже туалет или прихожая.
На самом деле все не так сложно. Обычная качественная проводка с легкостью выдержит электронагреватель средней мощности. Требований или ограничений по установке данного прибора не существует.
Мы все же рекомендуем проводить отдельную линию от счетчика к баку, чтобы разгрузить основную проводку.
Инструменты
Инструменты и материалы необходимый для установки бойлера.
Если вы все делаете с нуля, то придется попотеть. Для начала врезаться в трубопровод с холодной водой, сделать разводку для горячей воды, а лишь потом приступать к подключению бойлера косвенного нагрева. Также вам потребуются специнструменты и материалы:
- металлопластиковые трубы;
- пакля;
- паста;
- герметичная лента;
- гибкие шланги для соединения бойлера и водопровода;
- тройники;
- шаровые краны;
- обратный клапан;
- перфоратор (дрель рекомендуется только любителям мазохизма, так как придется сверлить довольно глубокие отверстия в крепкой бетонной стене);
- рулетка;
- уровень;
- отвертка;
- газовый или разводной ключ;
- набор обычных ключей.
Преимущества и недостатки
Проточные нагреватели обладают следующими достоинствами:
- более простая установка и низкая стоимость по сравнению с накопительными бойлерами;
- компактность;
- быстрый нагрев воды.
К отрицательным сторонам таких приборов относятся:
- высокий расход электроэнергии;
- необходимость достаточно высокого давления в водопроводе;
- невозможность точно отрегулировать температуру нагрева воды.
Большое значение имеет правильный выбор водонагревателя. Эти устройства различаются между собой по множеству характеристик: мощности, минимальному рабочему напору, способам управления (например, ступенчатая или плавная регулировка температуры) и другим параметрам.
После приобретения водонагревателя необходимо выбрать место для его установки.
Установка накопительного водонагревателя
Выбор места
Поскольку установка накопительного водонагревателя является более сложным и трудоёмким процессом, начнём именно с неё.
Перед покупкой водонагревателя необходимо определиться с местом его будущего расположения и сделать необходимые замеры.
Учтите, что водонагреватель не может размещаться в закрытом труднодоступном месте, поскольку к нему должен быть обеспечен свободный доступ для технического обслуживания и возможного ремонта. Накопительные водонагреватели можно крепить только на несущие стены.
Монтаж настенных креплений
Установка накопительного водонагревателя начинается с монтажа настенных креплений. Большинство моделей крепятся на 2 (модели до 200 литров) или 4 (более 200 литров) крюка. В качестве крюков лучше всего использовать анкерные болты со специальным наконечником. Такие болты просто устанавливаются и при этом обеспечивают надёжное крепление водонагревателя.
Установка накопительного водонагревателя начинается с монтажа настенных креплений
Подключение к водопроводу
Перед подключением нагревателя воду необходимо перекрыть. Также нужно спустить остаточное давление в трубах, открыв краны горячей (при его наличии) и холодной воды.
Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети
Если вы не удовлетворены чистотой воды в вашем доме, то на трубе подачи холодной воды следом за запорной арматурой можно установить фильтр очистки. Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети.
Далее на трубы устанавливают тройники, от которых будет сделано подключение непосредственно к водонагревателю и точкам потребления горячей воды.
Подключать нагреватель к водопроводу лучше всего с помощью пластиковых труб или специальных гибких шлангов. Если вы не ставили запорную арматуру сразу за водяным стояком, рекомендуем установить её непосредственно перед водонагревателем. А вот поставить предохранительный клапан сброса воды при повышенном давлении внутри прибора нужно обязательно. Он устанавливается на линию входа холодной воды в водонагреватель (на большинстве приборов соответствующий патрубок обозначен синим цветом).
Все места соединений должны быть обязательно обмотаны паклей или фум-лентой.
Все места соединений должны быть обязательно обмотаны паклей или фум-лентой
Когда вода подключена, необходимо проверить систему на предмет отсутствия течи. Для этого открываем запорную арматуру на трубе подачи холодной воды в нагреватель и кран горячей воды над умывальником или раковиной. Когда из крана побежит вода под нормальным давлением, это будет означать, что водонагреватель полон, его следует закрыть и тщательно проверить все соединения на наличие течи. В случае её обнаружения необходима обработка герметиком или же следует заново собрать всё, обмотав предварительно дополнительным слоем фум-ленты.
Подключение к электросети
Поскольку водонагреватель является достаточно мощным прибором, его нельзя просто включить в первую попавшуюся розетку.
Во-первых, водонагреватель обязательно необходимо заземлить. Во-вторых, необходимо проверить сечение электрокабеля, который подходит к выбранной для включения прибора розетке, и убедиться в его соответствии с минимально допустимыми требованиями для вашего водонагревателя. Информацию об этом найдёте в инструкции. Даже в том случае, если сечение кабеля превышает минимально допустимое, настоятельно не рекомендуем включать в розетку нагревателя дополнительные приборы в момент его использования.
Водонагреватель обязательно необходимо заземлить
И в заключении важный совет: никогда нельзя включать водонагреватель при ненаполненном водой баке!
Выбор места
Прежде всего, для работы проточного водонагревателя нужна достаточная мощность. Они имеют мощность от 1 до 27 кВт, и обычно требуется установка новой сети и подключение к электрощиту. В квартирах чаще всего используются однофазные безнапорные проточные приборы, мощность которых составляет до 4-6 кВт.
Если у вас в квартире постоянно нет теплой воды, то следует выбрать модель помощнее, желательно напорного типа или рассмотреть вариант покупки бака накопительного типа.
Следует сказать, что маломощные проточные водонагреватели обычно имеют одну фазу, а приборы с мощностью от 11 кВт — трёхфазные. Если ваше жилье имеет только одну фазу, то и прибор вы можете устанавливать только однофазный.
Узнайте, как соорудить погреб с вентиляцией, овчарню, курятник, веранду, беседку, мангал, забор с фундаментом своими руками.
Выбор места, куда будет установлен проточный водонагреватель, зависит от его типа: безнапорный или напорный. Чаще всего, чтобы обеспечить себе мытьё под душем в период отключений воды, в ванных комнатах устанавливают безнапорные модели.
Конечно, они не способны дать такой напор горячей воды, который даёт централизованное снабжение горячей водой или напорный водонагреватель. Но и того потока нагретой воды, которым обеспечит вас безнапорный вид, вполне достаточно, чтобы помыться.
Важно! Следует использовать именно ту душевую насадку, которая идёт в комплекте к безнапорному водонагревателю — в ней меньше дырочек. Из обычной душевой насадки вода может идти едва-едва.Безнапорную модель устанавливают рядом с местом потребления нагреваемой им воды

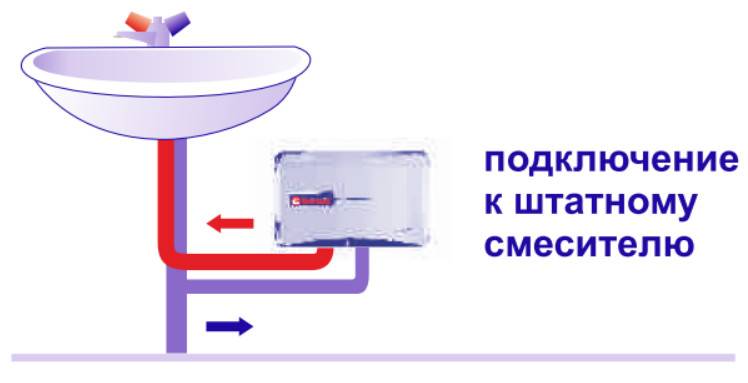

Обычно это место над или под умывальником, сбоку. При этом учитываются следующие аспекты:
- на него не должны попадать брызги от душа. Приборы, имеющие маркировку IP 24 и IP 25, защищены от попадания воды, но и их нежелательно ставить в местах заливания;
доступ к управлению, регулировке;
удобство пользования душем (краном), к которому идёт подключение;
удобство подключения к центральному водоснабжению;
прочность стены, к которой будут крепить прибор. Обычно вес таких нагревателей воды невелик, но стена должна обеспечить его надёжное крепление. Кирпичные, бетонные, деревянные стены обычно не вызывают сомнений, а вот гипсокартон может не подойти;
ровность стены. На слишком кривых поверхностях иногда сложно правильно установить прибор.
Узнайте, как избавиться от старой краски, поклеить обои, утеплить окна в квартире. Напорный водонагреватель способен обслуживать сразу несколько точек потребления воды. Его установку ведут рядом со стояком или точкой водоразбора. Такой прибор имеет большую мощность, чем безнапорный. Он может иметь как верхнее, так и нижнее подключение, но для установки и подключения такой модели лучше всё-таки обратиться к специалистам. Проточные водонагреватели бываю газовые и электрические. В основном используются электрические приборы, так как для газового необходимо, чтобы проектом была предусмотрена газовая колонка и наличие газопровода, а также установка должна быть согласована со службой горгаза.
Знаете ли вы? Одним из первых способов нагревания воды были раскаленные на огне камни, которые погружали в емкость с водой.
Инструкция по монтажу электрической модели
Перед началом работ нужно изучить всю документацию, которая идет в комплекте к бойлеру. Есть несколько хитростей, которые помогут установить его так, чтобы он работал дольше гарантийного срока.
Проверка электросети и подготовка
Современные приборы имеют большую мощность. Не каждая проводка сможет выдержать таких потребителей энергии. Поэтому перед покупкой нужно оценить, насколько надежная в квартире электропроводка.
Выбор места для установки
Удобнее всего повесить водонагреватель в ванной комнате над раковиной. Если предусмотрен душевой шланг, тогда подвешивают над ванной. Маленькие устройства можно спрятать в тумбе под раковиной.
Некоторые приборы защищены от попадания брызг. Если защиты нет, нужно устанавливать в самом сухом месте. В случае раздельного санузла монтаж нагревателя в туалете — это не лучшее решение, так как на нем располагаются кнопки регулировки напора и температуры.
Выбор места расположения водонагревателя определяется удобством и безопасностью .
Порядок монтажа на стену
Петли и кронштейны для подвешивания устройства продаются в комплекте с ним. Остается только сделать отверстия
Важно повесить прибор строго горизонтально. Иначе в нем будут появляться воздушные пробки, что грозит выходом из строя деталей
Подключение к электросети
Нужно отключить электричество в квартире и протянуть кабель через отверстие в задней стенке водонагревателя. Далее бойлер вешают на дюбель-гвозди и проверяют уровнем. Теперь нужно подключить провода внутри, в соответствии с цветной маркировкой. Они зачищаются и вставляются в клеммную коробку. Зафиксировать их можно, затянув клеммные винты. Подключать агрегат можно только при наличии заземления и устройства автоматического отключения. Его ставят в распределительный щиток.
Виды бытовых бойлеров
Характерности подсоединения бытовых нагревателей прямо связаны с видами устройств, их техническими параметрами, габаритными размерами.
Классически в бытовой практике используются два варианта нагревателей: Два вида бойлерных систем отличается один от иного технологией нагрева. Аппарат накопительного типа, оборудованный электрическим подогревателем (Нагревательный элемент трубчатого типа). Аналогичное оборудование очень часто используется в бытовой области. Монтироваться может конкретно в помещении ванной, если дают возможность размеры и габариты Накопительными нагревателями холодная вода скапливается в ёмкость, нагревается и потом выводится на водоразбор. Проточными агрегатами подогрев выполняется конкретно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости. Потребителями бытовой сферы как правило используются накопительные бойлерные системы. Сравнительный обзор двух видов бойлеров приведен в данной публикации. Водонагревающая система накопительного типа, водонагреватели косвенного нагрева, в упрощённом схемном виде собой представляет ёмкость, оборудованную работающими от электричества Нагревательный элемент трубчатого типа или жидкостными теплообменными аппаратами. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.
Более мощная и объёмная конструкция – установка косвенного нагрева. Ясно, что источником нагревающей энергии в этом случае считается вода, которая поступает из отопительные системы. Однако если появится желание имеется возможность присоединить электронагрев Конструкции косвеников оборудуются дополнительно зоной для работы носителя тепла и линиями подсоединения к отоплению. Любая современная система, независимо от конструктивных свойств, оборудуется автоматикой, благодаря которой выполняется температурная регулировка прогрева воды и работа системы в общем.Есть конструкции бойлеров-накопителей предназначающиеся под монтаж вертикально (настенные) и в горизонтальном положении (напольные). Разумеется, во всех отдельных случаях использования тех либо других водонагревателей имеются собственные монтажные характерности. Так, если предполагается настенный монтаж устройства водонагрева, нужен подготовительный расчёт нагрузки и сравнение полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.
Сейчас быстро становятся очень популярными водогреи проточного типа. Пользователей привлекают их небольшие размеры, возможность упрощённой простой установки. Под малые потребности потребления воды на самом деле хорошие аппараты Установка оборудования без нагрузочных расчётов грозит повернуться роковой ошибкой монтажа, когда заполненный водонагреватель просто может рухнуть одновременно с хлипкой перегородкой, на которой он был смонтирован. Согласно руководствам на оборудование, рассчитывать нагрузку нужно с учитыванием четырехкратного веса бойлерной системы.
По этому, если структура опорной стены откровенно слаба, схему водогрея нужно дополнить не только линиями подсоединения к проводу воды и тепловому носителю, но еще усиленными стойками – сквозными крепежами. Горизонтальная бойлерная установка, используемая для локального получения горячего водообеспечения. Тут тоже предусматривается электрический подогрев и в таком варианте монтажа поставлен расширительный бак, что считается верным решениемНа традиционных схемах подсоединения водонагревателей стенового монтажа отрезки трубы подвода/водоотвода нагревательных аппаратов маркируются соответствующим цветом – синим/красным.
Инструменты для работы
При установке водонагревателя накопительного своими руками или замены старого поржавевшего нужны одни и те же инструменты:
Строительный уровень
При выборе нужно обратить внимание на точность, которая варьируется от 0,5 до 1 мм/м – чем этот показатель ниже, тем лучше. Важна также длина корпуса, границы которой составляют от 300 до 1000 мм. На больших поверхностях лучше производить разметку длинным уровнем
Разводной ключ. Большинство моделей, представленных на рынке, будут «разводиться» на нужную ширину гаек, но удобнее будет работать ключом с тонкими усиками. При установке бойлера грубых узлов нет. Плоскогубцы. Для домашней установки лучше выбрать универсальные «Пассатижи» от хорошего производителя. Маркер. Существует различные виды «фломастера», которые пишут либо по конкретным поверхностям, либо универсальные, стоящие подороже. Стоить учитывать также смываемость маркировки – она нужна только временно. Перфоратор. Крестовидная отвертка со средним размером №2. Рулетка. Достаточно будет бытового варианта длинной до 3 метров
На больших поверхностях лучше производить разметку длинным уровнем. Разводной ключ. Большинство моделей, представленных на рынке, будут «разводиться» на нужную ширину гаек, но удобнее будет работать ключом с тонкими усиками. При установке бойлера грубых узлов нет. Плоскогубцы. Для домашней установки лучше выбрать универсальные «Пассатижи» от хорошего производителя. Маркер. Существует различные виды «фломастера», которые пишут либо по конкретным поверхностям, либо универсальные, стоящие подороже. Стоить учитывать также смываемость маркировки – она нужна только временно. Перфоратор. Крестовидная отвертка со средним размером №2. Рулетка. Достаточно будет бытового варианта длинной до 3 метров.
Кроме инструментов необходимо также купить полипропиленовые трубы и ФУМ-ленту, вместо которой иногда используют льняные нити.
Этапы монтажа
Последовательность действий:
вначале проточный водонагреватель разбирается и из корпуса достается внутренняя часть, чаще всего она крепится пластиковой защелкой и легко извлекается;
если используется скрытый способ, то в задней части необходимо проделать отверстия в подготовленных местах. Для этого подойдет отвертка или строительный нож;
далее, крышка приставляется к стене и через отверстия делается разметка для крепежа;
ввод электрического кабеля внутрь корпуса, может быть сделан как скрытым из стены, так и открытым способом. Если провод вводится отрыто, то чаще всего это делается через нижнюю часть крышки. В этом случае, потребуется перенести клеммы для подключения электрики. Делается это просто — и вверху и внизу нагревателя есть соответствующие посадочные места;
теперь нужно просверлить отверстия в стене;
далее, на штуцера наматывается подмотка и они вкручиваются в трубы;
водонагреватель ставится на штатное место и фиксируется крепежом
После этого, он подключается к системе водопровода;
проточные водонагреватели очень чувствительны к работе на сухую, поэтому перед первым подключением к сети, важно заполнить прибор водой и сделать его пролив, чтобы в нем не осталось воздуха. Также это позволит убедиться в срабатывании клапана;
после этого, можно подключать электропроводку и проверять работу прибора
При этом стоит помнить, что водонагреватель должен быть обязательно заземлен.
На этом монтаж заканчивается. Как видно из инструкции, для этого требуется минимум инструмента и времени.
