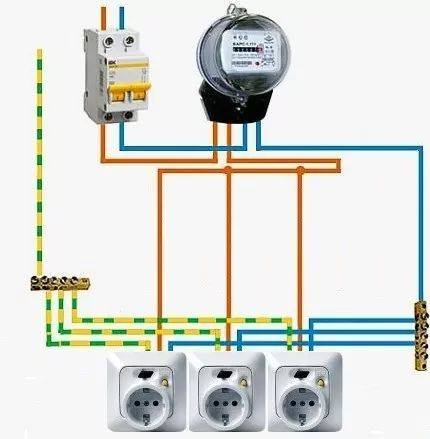

Розетка со встроенным УЗО: устройство, схема подключения, рекомендации по выбору и установке

Особенности эксплуатации адаптера УЗО

Помимо розеток для коммутации стиралки или водонагревателя в ванной комнате можно использовать специальные адаптерные УЗО. Главным достоинством их эксплуатации является отсутствие необходимости что-либо менять в уже смонтированной электропроводке. Достаточно установить адаптер в любую розетку, доступную в помещении.

Адаптер с устройством защитного отключения

Однако у адаптеров есть важный недостаток: многие модели выпускаются с малым классом защиты от пыли и влаги. Поэтому не рекомендуется экономить на приобретении данного устройства для ванной: покупайте адаптеры со степенью защиты не ниже IP44.

Эксплуатация розетки с УЗО — идеальный вариант для упрощения системы электропроводки для ванной комнаты, если в ней стоит водонагревательный элемент или стиральная машина. При этом данный способ максимально экономичный.

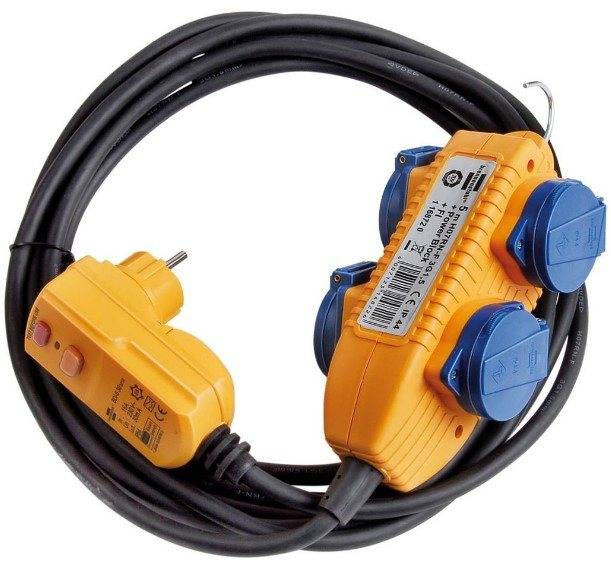

Розетки с УЗО в удлинителе

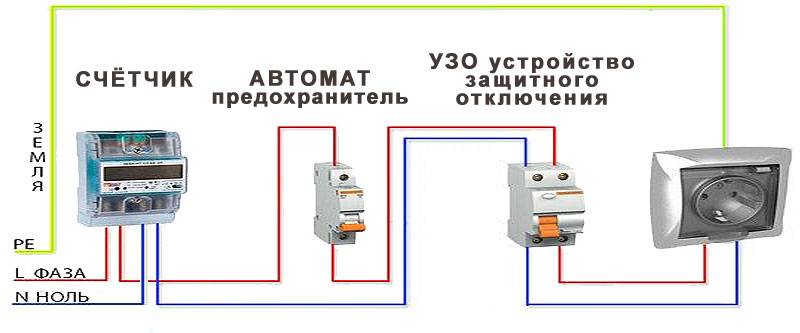

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

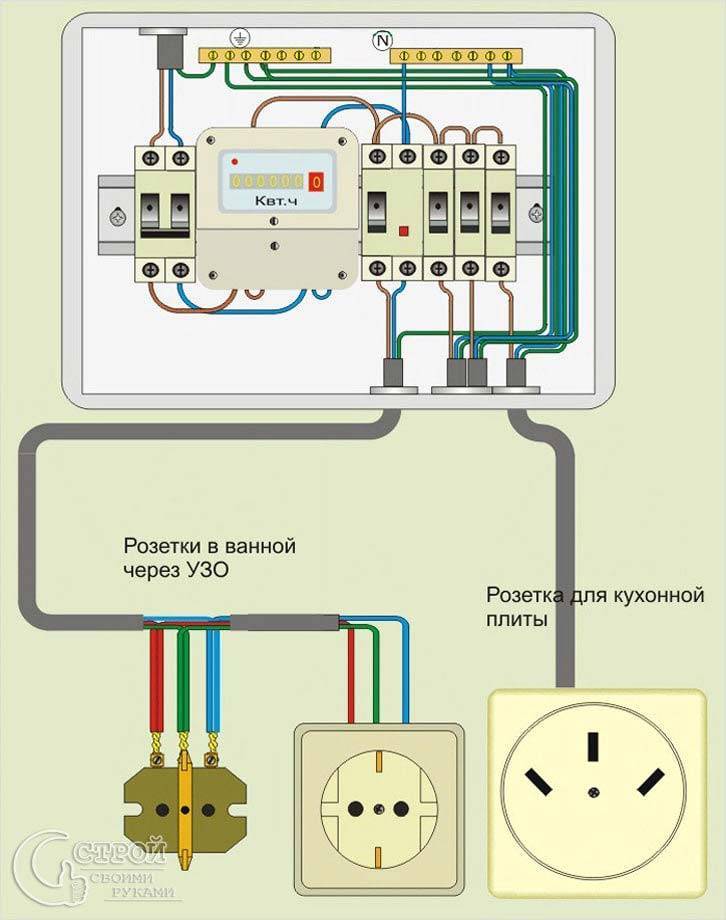

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Характеристики розеток с УЗО

Современные розетки с УЗО установлены далеко не в каждой квартире. Причиной тому является преобладающее монтирование этих устройств или дифавтоматов на общем входе проводов в жилое помещение.

Чтобы определиться с лучшим вариантом обустройства электрозащиты дома, необходимо подробно ознакомиться с плюсами и минусами розеток с УЗО.

Преимущества комбинированных устройств

Приборы для защиты от утечек тока «2-в-1» применяются не часто, но они имеют ряд преимуществ, благодаря которым являются незаменимыми в ряде случаев.

Пороговый дифференциальный ток всегда указывается на передней панели розетки, потому он является ключевой характеристикой, определяющей её функцию обеспечения электробезопасности

К плюсам розеток с УЗО относят такие качества, как:

• гарантированная блокировка поражения электротоком при наличии его утечки;
• отсутствие необходимости в дополнительном прокладывании проводки или покупке дорогостоящего общего дифавтомата высокой мощности;
• универсальность в сетях с различным напряжением;
• возможность включения в розетку любой бытовой техники мощностью до 3 кВт;
• контроль работоспособности с помощью специальной тестирующей кнопки;
• возможность срабатывания при токах утечки 10 мА;
• защита при повреждении нулевого провода;
• удобство монтажа;
• компактность;
• наличие индикатора напряжения на видном месте.

Перечисленные преимущества розеток с УЗО делают их незаменимыми при желании быстро обеспечить дополнительную защиту от тока утечки. Кроме того, эти устройства довольно мобильны и их всегда можно переместить в другое место в течение нескольких минут.

Недостатки совмещения розетки и УЗО

Розеток с УЗО и аналогичных переносных устройств продается не так уж много. Причиной тому является ряд их недостатков, которые заставляют потребителей делать выбор в пользу других приборов.

При одинаковой функциональности стоимость розеток с УЗО разных брендов может отличаться в десятки раз, хотя надежность этих устройств примерно аналогична

К минусам защитных розеток относят:

1. Высокую стоимость. Гораздо проще установить один УЗО на всю квартиру или на группу помещений, чем монтировать по отдельному устройству в каждую розетку.
2. Наличие конкурентных приборов в виде дифавтоматов, которые обеспечивают ещё и дополнительную защиту при наличии перегрузки сети или замыкании проводов.
3. Частые ложные срабатывания, особенно в старых домах с подпорченной изоляцией проводов.
4. Многие модели требуют глубоких подрозетников, что усложняет их монтаж.

Таким образом, розетки с УЗО являются довольно узкоспециализированным товаром. Его используют только тогда, когда нет желания или возможности установить общие дифавтоматы в квартире, или имеется необходимость в защите с пороговым уровнем в 10 мА.

Вилка с защитным отключением УЗО

Одним из эффективных вариантов защиты электроприборов считается использование УЗО-адаптеров, представляющих собой вилку с защитным отключением. Типы этой группы устройств являются УЗО-ДПВ16, ДПА16 и ДПА16В.

Вилка с УЗО защищает электрические бытовые приборы и оборудование от негативного воздействия синусоидальных и пульсирующих токов утечки. Обеспечивается надежная защита и в случае прямого однофазного прикосновения к токоведущим частям. Иногда в процессе эксплуатации может случиться косвенный контакт с токопроводящими частями, в которых возникло напряжение из-за повреждения изоляции. Длительное протекание токов утечки на землю нередко приводит к возгораниям и пожарам. Вилки с УЗО решают все эти проблемы и заранее предотвращают аварийные ситуации.

Данные приборы очень хорошо зарекомендовали в совместной эксплуатации с бытовой техникой и оборудованием, у которых отсутствуют собственные средства защиты. Те УЗО, которые устанавливаются в квартирном щитке, способны защитить лишь от синусоидального тока утечки. От более опасных пульсирующих токов они не защищают. Вилки со встроенными УЗО, подключенные к бытовым приборам, защищают от любых токов утечки. Значение номинального дифференциального отключающего тока составляет 10, 100 или 300 мА. Применение защитных вилок обеспечивает безопасную эксплуатацию бытовых приборов и оборудования свыше 15 лет.

Как правильно подключать проводки к автоматам

Существует большое количество приспособлений, которые позволят облегчить подключение контактов к автоматике. Для того, чтобы выбрать подходящий вариант, мы рассмотрим их детально.

Наконечники на гибкий провод

С целью подключения элементов электрического щита часто используют гибкие провода с множеством проволок, ведь с подсоединением таких контактов справиться даже новичок. Но при этом и здесь существует нюанс.

Как мы уже рассмотрели выше, многие мастера фиксируют жилу зажимом без оконцевания, из-за чего хрупкие проволоки начинают отламываться и контакт слабеет.

Иногда в один зажим возникает необходимость фиксировать сразу два контакта, поэтому с такой целью были изобретены двойные наконечники. Они лучшим образом подходят тогда, когда приходится устанавливать множество перемычек.

Дугообразный загиб

Обычно для подключения жил в зажимы требуется снять 10 миллиметров изоляционного слоя — этого достаточно для того, чтобы сформировать на гонце дугу, которую затем и помещают в клемму. Как показывает практика, большинство электриков при отсутствии наконечников используют такой способ.

В результате удается получить надежный контакт, который не будет ослабляться со временем. Подходит этот способ при наличии монолитной жилы на конце.

Неразрывные перемычки

Когда приходится подсоединить несколько автоматов одним проводом, возникает необходимость использовать гребенку (шину). Тем не менее, она не всегда оказывается под рукой, поэтому сформировать самодельную гребенку можно из провода любого сечения.

Следует согнуть провод таким образом, чтобы получилась гребенка. Затем на месте сгиба необходимо зачистить провода.

Вступление

УЗО или устройство защитного отключения устанавливаются в электрических цепях 220 и 380 вольт, на стороне потребителя, для усиления электробезопасности цепи и защиты от аварийного напряжения на токопроводящих корпусах бытовых приборов, путем контроля разности токов.

В принципе, схемы подключения УЗО вы можете посмотреть непосредственно на корпусе устройства. Приведу их здесь.

Эти схемы не очень информативны, поэтому прокомментирую их и приведу визуальные схемы подключения УЗО. Но для начала несколько основных правил подключения УЗО.

Подключается «чистое» УЗО в паре, с автоматом защиты для защиты электропроводки от перегрузки и короткого замыкания. Под «чистым» УЗО понимаем устройство защитного отключения без встроенной защиты от сверхтоков.

Теоретически, УЗО можно ставить без пары с автоматом защиты. Для этого оно должно быть, как минимум, мгновенного срабатывания. Такие УЗО есть у западных производителей, но они редкость и достаточно дороги. Также в помещении должна быть электропроводка с отдельным нулевым защитным проводом.

Вообще говоря, согласно ПУЭ изд.7 п.7.1.76 рекомендовано устанавливать  УЗО со встроенной защитой от сверхтоков короткого замыкания и перегрузки (УЗО-Д – дифференциальный автомат). Наверное, по этому, все схемы монтажа УЗО, встречаемые в Интернет, изображены без автоматов защиты.

В этой статье мы рассматриваем схемы монтажа УЗО без встроенной защиты. Такие УЗО, монтируются в паре с автоматическим выключателем, который защитит их от перегрузки и сверхтоков.

Ниже рассмотрим схемы подключения УЗО без встроенной защиты. А для начала, правильная схема ввода электропитания в квартиру

Обращу внимание, что полюса автоматов защиты равнозначны и подавать питание можно, как на верхнюю, так и на нижнюю клеммы

Примечание! Каждая схема электропроводки, в том числе и схемы подключения УЗО, должна делаться для конкретного объекта. Приведенные схемы являются наиболее общими и могут меняться в зависимости от объекта.

Дифавтомат

Принцип АВДТ обычный: расцепитель разводит контакты при обнаружении пороговых величин.

Схемы подсоединения АВДТ в целом аналогичные. Ниже вариант с общим дифавтоматом на группу АВ (схема менее надежная, не рекомендована для мощных приборов).

Более предпочтительная сборка, когда АВДТ устанавливается к каждому потребителю, отдельно на опасные сегменты:

Двухступенчатая защита с дифавтоматом. Уставка вводного АВДТ всегда больше (200, 100 мА) последующих, которые он защищает, или равная. Тип — S, для селективности, номинал выше на уровень.

Как подобрать номинал

Подбор номинала АВДТ на примере бойлера. Смотрят на мощность ЭВН и берут со значением в сторону возрастания. Запас — до 20 %, иначе сработка будет медленной, что критично при КЗ, когда ток в десятки раз выше нормы.

Величина отключения (уставка) — 10 мА, если линия индивидуальная, для одного мощного прибора. Если же на ней несколько потребителей — 30 мА.

Чаще всего применяют дифы на 16, 20, 25 А. Электромеханические изделия считаются более надежными.

Предостережения:

• дифзащита для мощных потребителей должна активироваться при утечке в 5–7 мА;
• нельзя нуль и фазу дифавтомата объединять с не подсоединенными к нему жилами, даже если таковые идут от параллельно включенных АВДТ;
• нуль на выходе из прибора не должен касаться жилы «земли».

Конструктивные особенности

По принципу функционирования и построению УЗО и розетки с защитным обесточиванием практически идентичны. Основной элемент изделия — измерительный трансформатор, при помощи которого происходит вычисление разности токов на нулевом и фазном проводах.

Таким образом, после коммутации стиралки или водонагревателя через розетку с УЗО, питание на оборудование будет подаваться при условии, что разница токов не превышает заданного порогового значения. Данный параметр принято называть дифференциальным током (отсюда название «дифференциальные автоматы»). Он указывается в паспорте изделия и на корпусе розетки.

Что такое УЗО и принцип работы

УЗО обнаруживает утечку тока и отключает обслуживаемый участок от сети при превышении порогового значения. Главным элементом аппарата является дифференциальный трансформатор, 1-фазная версия которого состоит из 3 катушек. Первая включается в фазу, вторая — в нейтраль. Провода подводятся так, чтобы токи в катушках имели противоположное направление.

Возможны следующие случаи:

1. Токи в обмотках равны. Это наблюдается при отсутствии утечек. Создаваемые катушками магнитные поля взаимно уничтожаются.
2. Токи отличаются. Это происходит при утечке, разницу называют дифференциальным током. Магнитное поле одной из катушек уничтожается не полностью и наводит ЭДС в третьей катушке трансформатора. Это приводит к срабатыванию реле, размыкающего контакты.

Области применения

Через прибор защитного отключения запитывают электроприемники, потенциально опасные для пользователя. К ним относят:

• розетки;
• приборы с металлическим корпусом, расположенные в пределах досягаемости.

Через прибор запитывают розетки.

Таким образом, внутренний блок кондиционера допускается подключать без УЗО, поскольку он имеет пластиковую оболочку и расположен высоко.

Для бойлера и стиральной машины аппарат необходим независимо от материала корпуса. В случае пробоя изоляции произойдет замыкание фазы на воду, что с большой вероятностью может привести к электротравме пользователя.

Разновидности

Аппараты делят на виды по нескольким признакам:

• чувствительности (пороговой величине утечки);
• роду тока;
• энергозависимости;
• задержке срабатывания;
• конструкции.

В зависимости от чувствительности различают следующие типы:

• защищающие от электротравмы;
• противопожарные.

Аппараты делят на виды по чувствительности и роду тока.

У первых чувствительность устанавливают с учетом того факта, что опасным для человека является ампераж в 50 мА. Есть 2 вида:

1. На 10 мА. Используются для подключения потребителей в помещениях с повышенной влажностью (санузлах, кухнях, бассейнах и т.д.).
2. На 30 мА. Для потребителей с нормальными условиями эксплуатации.

Аппараты на 6 мА соответствуют европейским и американским стандартам.

Противопожарные устройства по величине утечки делятся на 3 вида (мА):

• 100;
• 300;
• 500.

По роду тока утечки УЗО подразделяются на классы:

1. АС — только переменный. Через них подключают холодильники, «теплые полы», конвекторы, водонагреватели и т.п.
2. А — переменный и выпрямленный (пульсирующий). Для приборов, управляемых электроникой (имеют импульсные блоки питания или выпрямители). К ним относятся компьютеры, телевизоры, стиральные и посудомоечные машины, микроволновки.
3. В — переменный, выпрямленный и постоянный. Применяются только в промышленности.

УЗО бывают электромеханическими и электронными.

По энергозависимости различают 2 типа:

• электромеханические;
• электронные.

Вторые оснащены усилителем, повышающим интенсивность сигнала от управляющей катушки. Это позволяет уменьшить габариты дифтрансформатора.

По типу срабатывания приборы делятся на функционирующие:

1. Без задержки. Время срабатывания составляет 0,02-0,03 секунд.
2. С задержкой — G. Отключаются в течение 0,06-0,08 секунд.
3. С большой задержкой — S. Время срабатывания увеличено до 0,15-0,5 секунд.

Конструктивно аппараты делятся на одно- и трехфазные.

Отличия от дифавтомата

Дифавтомат отключает цепь при:

• утечке тока;
• перегрузке и коротком замыкании.

Дифавтомат отключает цепь при перегрузке и коротком замыкании.

Таким образом, данное устройство представляет собой 2 в одном: УЗО + автоматический выключатель. Рекомендуется выбирать модель со специальными флажками, показывающими причину срабатывания. Без этого усложняется поиск неисправности.

Вилка с защитным отключением УЗО

Одним из эффективных вариантов защиты электроприборов считается использование УЗО-адаптеров, представляющих собой вилку с защитным отключением. Типы этой группы устройств являются УЗО-ДПВ16, ДПА16 и ДПА16В.

Вилка с УЗО защищает электрические бытовые приборы и оборудование от негативного воздействия синусоидальных и пульсирующих токов утечки. Обеспечивается надежная защита и в случае прямого однофазного прикосновения к токоведущим частям. Иногда в процессе эксплуатации может случиться косвенный контакт с токопроводящими частями, в которых возникло напряжение из-за повреждения изоляции. Длительное протекание токов утечки на землю нередко приводит к возгораниям и пожарам. Вилки с УЗО решают все эти проблемы и заранее предотвращают аварийные ситуации.

Данные приборы очень хорошо зарекомендовали в совместной эксплуатации с бытовой техникой и оборудованием, у которых отсутствуют собственные средства защиты. Те УЗО, которые устанавливаются в квартирном щитке, способны защитить лишь от синусоидального тока утечки. От более опасных пульсирующих токов они не защищают. Вилки со встроенными УЗО, подключенные к бытовым приборам, защищают от любых токов утечки. Значение номинального дифференциального отключающего тока составляет 10, 100 или 300 мА. Применение защитных вилок обеспечивает безопасную эксплуатацию бытовых приборов и оборудования свыше 15 лет.

Некорректный номинал автоматических выключателей

За время работы чего мы только не повстречали на свое практике… И когда на линию света ставят автоматы номиналом 25 ампер, и когда на линии розеток устанавливают автоматы номиналом в 6 ампер.. Нам не хочется очень сильно углубляться в эту тему, поэтому давайте осветим базовые ответы по данному вопросу:

• Линия света – автоматический выключатель 10 ампер
• Линия розеток – автоматический выключатель 16 ампер

Многие мастера возражают нам – ведь кабель для линии розеток выдерживает больше! Это правда, по номиналу кабель 3х2,5 рассчитан на 25 ампер. Но! Во-первых, всегда нужно делать поправку на реальное сечение кабеля и закладывать погрешность в 3-5 процентов (хотя на практике, у кабелей, сделанных по ТУ встречается погрешность намного выше). Во-вторых, всегда нужно учитывать способ прокладки кабеля. В большинстве случаев речь идет о скрытой проводке, то есть о ситуации, когда кабель располагается внутри бетонной стены. Следовательно, кабель не имеет возможности естественного охлаждения. Исходя из этого, необходимо закладывать поправку в 15-25 процентов. К чему мы приходим. Если кабель по номиналу рассчитан на 25 ампер, для того, чтобы получить реальное значение, мы вычитаем из этой цифры 30 процентов и получаем значение в районе 17,5 ампер. Округляем в меньшую сторону и получаем автомат с номиналом в 16 ампер. «Вы слишком перестраховываетесь!», – скажут некоторые мастера. Мол, не нужно так много закладывать запаса, и 20 автомат пойдет на розетки, и 25… Что ж, в нашем понимании, электрика=безопасность. А эту означает одну простую вещь – лучше кабель будет иметь запас в 20%, чем в один прекрасный день произойдет превышение на 1%… К тому же, стоит учитывать, что автоматика никогда не срабатывает сразу и всегда существует определенная задержка. В этом же пункте хочется упомянуть еще одно страшное заблуждение. Было несколько случаев, когда мы слышали от электриков высказывание, которое наводило тихий ужас: «Вы автоматы лучше побольше номиналом поставьте, чтобы с запасом было…» Тут напрашивается хорошая аналогия.

   Практически перед всеми мостами ставят специальный «фильтр» по высоте, который не дает проехать автомобилям выше определенной высоты. Если вдруг такой грузовик пытается проехать, он упирается в это ограждение, что позволяет защитить мост от повреждений. К примеру, представьте, что перед Вами мост, под которым может проехать машина высотой 3 метра. Какой ограничитель нужно поставить при въезде? Наверно, корректным, будет поставить «Фильтр» высотой в 2,7 м. Потому что, если вы поставите туда барьер высотой в 2 метра, то вы граничите движение тем машинам, которые могли бы спокойно там проехать. И уж явно вы не будете подбирать высоту ограничителя по принципу «Сделаю-ка я ограничитель 5 метров, чтобы с запасом было». Так вот с автоматическими выключателями та же история. Тут не работает правило – больше значит лучше. Автомат должен защищать проводку, розетки и все электроприборы, поэтому и подбираться его нужно исходя из этого.

Основные правила подключения УЗО

С собранной схемой, возможно, через время будет разбираться другой специалист. Поэтому, приступая к самостоятельному монтажу устройств защиты, следует учитывать общепринятые (гласные и негласные) правила подключения:

1. Выполнять все подключения следует по общепринятым нормам и схемам. Фазным жилам, нулю и земле соответствуют провода определенной цветовой маркировки. Также их можно обозначать буквами.
2. В электрощите нужно оставить схему с подключенными потребителями.
3. Перед вводным УДТ должен стоять общий автомат. УЗО для отдельных линий используется в паре с автоматическим выключателем.
4. Выходящий с ВД ноль не должен иметь электрических контактов с другими проводниками (землей, нулями).
5. Устанавливаемые автоматы защиты должны соответствовать по типу и току нагрузки, обслуживаемым потребителям и схеме.
6. После подключения необходимо проверять надежность затяжки контакта: попробовать выдернуть проводок, но без особых усилий. При этом подсоединенный провод не должен болтаться, а тем более выпасть.
7. Нули и землю нужно подсоединять на соответствующие им в щите шины.
8. Удобно для дальнейшего обслуживания и возможной замены монтировать автоматы и УЗО на DIN-рейку, использовать гребенку (а не перемычки).

Выполнив электромонтажные работы, требуется обязательно проверить работоспособность установленных автоматов и УЗО, всей собранной схемы.

Маркировать жилы удобно с помощью разноцветных термоусаживаемых трубок либо изоляционной ленты.

Собранный электрический щиток

В современных электрощитах DIN-рейка идет в комплекте с нулевой и заземляющей шинами. Для старых щитков данные детали можно дополнительно купить или воспользоваться имеющимися, если они подходят.

Как выбрать и не ошибиться

Независимо от назначения устройства подбираются по следующим параметрам:

По количеству подключаемых фаз делятся на двухполюсные и четырехполюсные. Однополюсные для сети 220 В, трехполюсные для 380 В. В домах и частных домовладениях, по причине использования однофазной сети, используют однополюсные УЗО.

Для выбора устройства защиты необходимо определить его назначение. По назначению можно разделить на следующие типы:

1. Бытовые – это однополюсные УЗО невысокой чувствительности с током нагрузки не более 50 А. Такие требования обусловлены большим количеством бытовых приборов и связанными с этим большими точками естественной утечки. Очень чувствительные будут постоянно ложно срабатывать. Нагрузочный ток в 50 А определяется параметрами счетчиков электроэнергии, устанавливаемыми в жилых помещениях, не превышающим этот номинал.
2. Для промышленного применения – чувствительные четырехполюсные УЗО с большими номиналами тока. Эти требования обусловлены большими токами потребления промышленным оборудованием, использованием трехфазной сети и повышенными требованиями к его защите по причине его повышенной опасности и большой стоимости.
3. Специализированные. К специализированным относятся противопожарные типа В. Они обладают высокой чувствительностью не только к утечкам переменного тока, но и к незначительным пульсациям постоянного тока.

Выбор УЗО по параметрам

После того как схема подключения УЗО готова, надо определяться с параметрами УЗО. Как вы знаете, оно сеть от перегрузок не спасет. И от короткого замыкания тоже. Эти параметры отслеживаются автоматом защиты. Чтобы обеспечить безопасность всей проводки, на входе ставят вводной автомат. После него стоит счетчик, а затем обычно ставят противопожарное УЗО. Оно выбирается специфически. Ток утечки 100 мА или 300 мА, а номинал — тот же что и у вводного автомата или на ступень выше. То есть, если входной автомат стоит на 50 А, УЗО после счетчика ставят либо на 50 А, либо на 63 А.

Противопожарное УЗО выбирают по номиналу вводного автомата

Почему на ступень выше? Потому что срабатывают автоматические защитные выключатели с задержкой. Ток, превышающий номинальный не более чем на 25%, они могут пропускать не менее часа. УЗО на длительное воздействие повышенных токов не рассчитано, и с большой вероятностью оно сгорит. Дом останется без электричества. Но это касается определения номинала противопожарного УЗО. Другие выбираются по-другому.

Номинальный ток

Как выбрать номинал УЗО? Он подбирается по методике определения номинала автомата — в зависимости от сечения провода, на который устанавливается устройство. Номинальный ток защитного устройства не может быть больше максимально допустимого тока для данного провода. Для простоты выбора есть специальные таблицы, одна из них ниже.

Таблица подбора номинала автомата защиты и УЗО

В крайнем левом столбце находим сечение провода, правее есть рекомендуемый номинал автомата защиты. Такой же должен быть и у УЗО. Так выбрать номинал защитного устройства от тока утечки несложно.

Величина тока отключения

При определении этого параметра тоже понадобится схема подключения УЗО. Номинальный отключающий ток УЗО — это величина тока утечки, при котором происходит отключение питания на защищаемой линии. Этот параметр может быть 6 мА, 10 мА, 30 мА, 100 мА, 500 мА. Самый малый ток — 6 мА — используется в США, в европейских странах и у нас их и в продаже нет. Устройства с максимальным током утечки в 100 мА и выше ставят в качестве пожарной защиты. Они стоят перед входным автоматом.

Для всех остальных УЗО этот параметр выбирается по простым правилам:

• Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
• УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.

Это простой алгоритм, основанный на опыте. Есть другой способ, который учитывает не только количество потребителей, но и номинальный ток в зоне защиты, а, вернее, сечение провода, так как именно от этого параметра зависит номинальный ток линии электропитания. Это более правильно, так как объясняет, как подобрать величину тока утечки для общего УЗО, к примеру, а не только для устройств, которые ставят на потребителей.

Таблица подбора номинального тока отключения для УЗО

Надо еще учитывать индивидуальные токи утечки каждого из приборов. Дело в том, что на каждом более-менее сложном устройстве какой-то небольшой ток «утекает». Ответственные производители указывают его в характеристиках. Допустим прибор на линии один, но его собственный ток утечки более 10 мА, ставят УЗО с током утечки 30 мА.

Тип отслеживаемого тока утечки и селективность

Разные приборы и устройства используют ток разной формы, соответственно, УЗО должно контролировать токи утечки разного характера.

• АС — отслеживается переменный ток (синусоидальная форма);
• А — переменный + пульсирующий (импульсы);
• В — постоянный, импульсный, сглаженный переменный, переменный;
• Селективность. S и G  — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.

Выбор типа отслеживаемого тока утечки

УЗО выбирается в зависимости от типа защищаемой нагрузки. Если к линии будет подключена цифровая техника, требуется либо тип A. На линии освещение — АС. Тип В, конечно, хорош, но слишком дорог. Его обычно ставят в помещениях с повышенной опасностью на производстве, а в частном секторе или в квартирах очень редко.

УЗО класса G и S ставят в сложных схемах, если есть УЗО нескольких уровней. Этот класс выбирают для «высшего» уровня, тогда при срабатывании одного из «низших», входное защитное устройство не отключит питание.

Возможные конструкционные варианты

В комбинации розетки и УЗО оба устройства являются равноценными. Трудно определить основную роль кого-либо из них. Поэтому внешне они могут представлять собой розетку с УЗО или УЗО с розеткой.

Вид конструкции этих устройств может быть следующим:

• модуль, встраиваемый в подрозетник;
• моноблочный переходник, вставляемый в простую розетку;
• модуль, монтируемый на DIN-рейку.

Фактически эти приборы представляют собой два независимых устройства, соединенные в рамках одной конструкции. Их функциональность одинакова, поэтому основным критерием выбора является удобство той или иной модели в конкретной ситуации.

Розетка со встроенным УЗО

На практике довольно часто случается так, что в распределительном щитке отсутствуют свободные места и установка дополнительных приборов становится невозможна. В подобных ситуациях единственным выходом становится розетка с УЗО, к которой и будет подключено оборудование.

Подключение розеток, оборудованных УЗО, выполняется по тем же схемам, что и при обычном штепсельном соединении. Единственным отличием является автоматический выключатель, устанавливаемый перед этим устройством. Следует помнить, что УЗО в розетке для стиральной машины и другой техники, не защищает от короткого замыкания. Данные приборы предназначены для защиты от токов утечки, которые могут достигать больших величин и представлять серьезную опасность для людей.

Все розетки с УЗО обладают индивидуальными техническими характеристиками. Все они в той или иной степени считаются пыле- и влагозащищенными. В сухих помещениях можно смело использовать дешевые модели с классом защиты IP21 или IP22. В пыльных и влажных помещениях потребуются более защищенные розетки IP44, которые и стоят значительно дороже. Важным показателем является величина номинального дифференциального тока. Для розеток со встроенным УЗО данный параметр находится в пределах 10-30мА.

Использование таких розеток в электросети дает целый ряд преимуществ. Схема электропроводки будет оставаться неизменной. Даже одна такая розетка, соединенная с группой обычных розеток, способна обеспечить безопасность потребителей. Наличие поврежденной изоляции на любом из бытовых приборов легко определить по срабатыванию защитной автоматики изделия. Наличие защиты и ее исправность контролируется кнопкой ТЕСТ, расположенной на корпусе розетки.

Существующие недостатки данных устройств не имеют принципиального значения и преодолеваются уже на стадии монтажа. Например, для большинства моделей розеток, имеющих УЗО, требуется более глубокий подрозетник. При его замене может быть повреждена облицовка стены, в которую устанавливается нестандартная розетка. Данные изделия отличаются высокой стоимостью. Обычная розетка и УЗО обойдутся дешевле, чем прибор со встроенной защитой.

Тем не менее, розетки с УЗО быстро и эффективно решают проблему защиты при покупке и установке нового мощного устройства, не предусмотренного первоначальным проектом. В этом случае не придется устанавливать отдельные УЗО или дифференциальные автоматы, сопровождая этот процесс значительными изменениями схемы электропроводки.

Выводы и полезное видео по теме

Ролик рассказывает о нюансах и показывает детали подключения защитного прибора в условиях эксплуатации электрической разводки, выполненной по системе TN-C.

Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации:

Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов. Внедрение устройств отсечки по остаточным токам – это существенное повышение уровня безопасности при пользовании электрическими сетями. Главное – правильно выбирать и корректно подключать приборы.

Если у вас есть опыт подключения УЗО к однофазным сетям без заземления, пожалуйста, поделитесь им с нашими читателями

Расскажите, на какие моменты обязательно нужно обратить внимание, возможно вы знаете какие-то тонкости подключения о которых мы не упомянули в нашем материале? Оставляйте свои комментарии и задавайте вопросы в блоке под статьей
