Принципы технологии подключения к готовому отоплению
Подсоединение теплого пола к имеющейся системе отопления требует соблюдение следующих принципов:
- к каждому радиатору потребуется дополнительно подключить коллекторный узел;
- теплоноситель не должен иметь температуру более +55 градусов;
- новая конструкция не должна иметь нормативное давление более 9 атм.
Во время подготовки требуется рассчитать рабочие параметры теплого пола, зависящие от имеющей отопительной системы. Она бывает одно- или двухтрубной.
В двухтрубной системе имеется два отдельных трубопровода. По одному происходит подача горячей жидкости, а по другому – отвод к котлу остывшей. В однотрубной системе теплоноситель циркулирует по одному трубопроводу. Теплый пол в таком случае будет подключен как дополнительный радиатор. Его монтируют после отопительного прибора, что исключает использование приспособлений для снижения температуры теплоносителя.
Пошаговый процесс монтаж кабельного пола
Сам процесс монтажа условно делится на несколько этапов:
- подготовка основы пола;
- составление плана обогреваемой комнаты;
- монтаж нагревательного контура;
- монтаж точки подключения;
- заливка бетонной стяжки.
Постараемся дать как можно более полное описание каждого этапа.
Этап #1 – Подготавливаем основу пола
Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.
Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной
Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.
Этап #2 – План обогреваемой комнаты
Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.
Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа
План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.
Этап #3 – Монтируем нагревательный контур
В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.
Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель
На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.
Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.
Этап #4 – Монтаж точки подключения
Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.
Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.
Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик
К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.
Этап #5 – Заливаем бетонную стяжку
В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.
Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.
Мы предлагаем вам видео на тему монтажа кабельного пола.
Толщина стяжки над греющим кабелем
Чуть выше я пояснил, зачем под нагревательным кабелем нужен отражающий утеплитель. Однако, это не единственная важная вещь для эффективной работы электрического теплого пола. Огромное значение имеет слой, укрывающий греющий кабель. Поясняю.
Представьте, у вас есть лист железа и камень. Теперь представьте, вы одновременно нагреваете лист железа и камень в костре. Потом достаете их из костра и пытаетесь согреться. Что дольше и лучше будет вас обогревать? Правильно, камень.
Именно поэтому, максимальной эффективности кабельного теплого пола его (кабель) нужно укрывать слоем цементной стяжки. Менее эффективны теплые полы под плиткой. Однако их эффективность повышается, если использовать не керамическую плитку, керамогранит или натуральный камень.

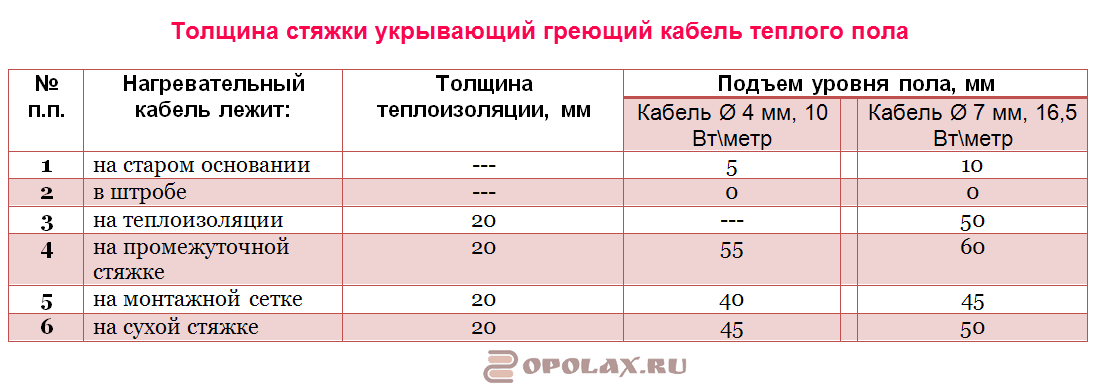

Для выбора толщины стяжки над греющим кабелем теплого пола, предлагаю еще одну таблицу.
Преимущества и недостатки ЭТП
Плюсами ЭТП являются:
простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;
высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;
высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.
К минусам этого способа обогрева относятся:
- сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
- из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
- поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.
К каким последствиям могут привести ошибки при монтаже ВТП
При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления
Трубы должны располагаться строго горизонтально
Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.
Контур должен быть цельным
Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек
После заливки стяжки найти место утечки будет крайне сложно.
Все испытания проводят до заливки стяжки
Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.
Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.
После заливки стяжки пользоваться теплым полом можно через 28 дней
Экологическая безопасность.
Некоторые сомневаются в целесообразности установки теплого пола из-за того что, как и любой электроприбор, он создает вокруг себя электромагнитное поле, оказывающее на организм вредное воздействие. Но все-таки преувеличивать опасность не следует.
Уровни магнитного поля промышленной частоты бытовых электроприборов на расстоянии 0,3 м.
| Бытовой электроприбор | От, мкТл | До, мкТл |
| Пылесос | 0,2 | 2,2 |
| Дрель | 2,2 | 5,4 |
| Утюг | 0,0 | 0,4 |
| Миксер | 0,5 | 2,2 |
| Телевизор | 0,0 | 2,0 |
| Люминесцентная лампа | 0,5 | 2,5 |
| Кофеварка | 0,0 | 0,2 |
| Стиральная машина | 0,0 | 0,3 |
| Микроволновая печь | 4,0 | 12 |
| Электрическая плита | 0,4 | 4,5 |
| Теплый пол кабельный двужильный экранированный | 0,2 | 0,5 |
| Теплый пол кабельный одножильный экранированный | 2 | 3 |
Для справки: Тесла — единица измерения индукции магнитного поля, а микротесла (мкТл или µT) — это 10−6Тл На основании массовых эпидемиологических обследований населения, проживающего в условиях облучения магнитными полями ЛЭП как безопасный или «нормальный» уровень для условий продолжительного облучения, не приводящий к онкологическим заболеваниям, независимо друг от друга шведскими и американскими специалистами рекомендована величина плотности потока магнитной индукции 0,2 — 0,3 мкТл. На всякий случай: естественный фон Земли, в среднем, соответствует примерно 50 мкТл. Блин! Зачем эта информация?! Короче, я не пользуюсь теплыми полами, остальное — дело Ваше
Соответствие стандарту ISO 14000 подтверждает экологическую безопасность производства продукции. Чтобы сделать правильный выбор, необходимо ознакомиться с техническими характеристиками в паспорте изделия.
Опрессовка полов
Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.
Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.
Подсоединение теплого пола в матах
Чтобы разобраться, как производится подключение теплого пола в матах, не нужно иметь много знаний и опыта. Основной принцип примерно такой же, как и у кабельного вида. Стоит лишь отметить некоторые различия.
Электрический пол в матах
При монтаже такого обогрева нужно маты разложить на поверхности, согласно рассчитанной площади. Далее все заливается тонкой бетонной стяжкой или наносится клей для укладки плитки. Очень важным пунктом является отсутствие термоизоляции. Это может привести к перегреву системы и выходу ее из строя.
Если для подсоединения недостаточно длины холодных выводов – применяется просто кусок мата. Соединительную муфту обязательно нужно располагать внутри самой стяжки.
План действий по этапам при укладке систем
Монтаж системы теплого пола своими руками начинается с подготовительного процесса. Он включает:
Определение места для расположения датчика пола и терморегулятора.
Важно выбрать место на стене, где будет устанавливаться регулятор. Он должен располагаться не ниже 30 см от линии пола
На стене отмечается расположение регулятора в самом удобном месте. Под него проделывается отверстие для монтажной коробки, а до пола опускается штроба, предназначенная для расположения в ней пластиковых труб или гофрированной трубы для проводов.
Начальную подготовку поверхности пола.
Перед стартом работ необходимо очистить пол от мусора и пыли, а также выровнять поверхность с помощью специальных строительных смесей. Для этого делается предварительная стяжка толщиной 3-7 мм, которую вполне можно сделать своими руками. Для того чтобы стяжка лучше контактировала с поверхностью пола, его можно обработать грунтовкой. После высыхания грунтовки, на ней отмечаются участки, где установка такого способа обогрева как теплый пол осуществляться не будет. Необходимо учитывать, что расстояние от стен до нагревательного кабеля должно превышать минимум в 5 см.
- Укладку теплоизоляционного слоя.
Термоизоляция может располагаться вертикально и горизонтально:
Схема утепления пола плитами
- первый вариант охватывает весь периметр стен помещения. Для этого применяется демпферная лента или полистирольные листы сантиметровой толщины. Вертикальный монтаж термоизоляции помогает значительно снизить теплопотери;
- горизонтальный монтаж предполагает утепление бетонного пола с помощью теплоизоляционного материала. Его толщина должна быть не менее 2 см, а сам он обязан быть прочным и устойчивым к перепадам температур. Для утепления своими руками можно использовать следующие материалы: пенопропилен, пенополистирол или волокнисто-минеральные плиты.
Если пол укладывается в ванной, поверх теплоизоляционного слоя необходимо уложить гидроизоляционный. Монтаж теплоизоляционного слоя позволяет уменьшить потерю тепловой энергии до 30%.
Схема-пример укладки электрической системы в ванной
Если организовать стяжку не представляется возможным, то кабель можно крепить на металлическую сетку, расположенную сверху слоя термоизоляции. Установка пола в таком варианте предусматривает заливку финишной стяжки вместе с кабелем за одну процедуру. Сетка выступает в качестве надежного каркаса, поэтому стяжка получается надежной.
После затвердения стяжки, ее укрывают теплоизоляционным слоем фольги. На стыках ее необходимо укладывать с некоторым запасом, а свободные края нужно склеить скотчем. Покрытие фольгой обеспечивает равномерное прогревание помещения.
Для фиксации нагревательного элемента кабельного пола используется монтажная лента, которую прокладывают через каждые полметра и крепят с помощью саморезов (гвоздей). На монтажной ленте предусмотрены специальные скобы, которые расположены с определенным шагом. Это позволяет равномерно располагать нагревательные элементы. Основной этап включает монтаж нагревательных элементов.
Схема устройства поверхности теплого пола
Для начала нужно размотать кабель и проверить его сопротивление. Уровень сопротивления должен соответствовать указанным цифрам на этикетке. Далее конец двужильного кабеля вставляется в гофру и укладывается в подготовленную штробу. Один край кабеля и муфта для соединения закрепляются на строительную ленту, после чего начинается укладка кабельного элемента. Соединительную муфту необходимо полностью залить стяжкой.
Этапы монтажа теплого пола под стяжку
Монтаж системы обогрева пола своими руками нужно проводить, соблюдая определенное расстояние и следить, чтобы кабели не соприкасались. Концевая муфта фиксируется на ленте для монтажа так, чтобы ее можно было полностью залить стяжкой. Если для установки кабельного пола используется одножильный кабель, нужно учесть, что к терморегулятору будут подключены оба конца провода.
Монтаж электрического теплого пола с инфракрасными элементами своими руками является наиболее простым вариантом. Полосы пленки необходимо расстелить по всему полу. Такие пластины не требуют учета расположения мебели, и сам монтаж не требует предварительной заливки стяжки. Такие пластины могут устанавливаться на любой тип поверхности.
Устройство и принцип работы
Теплый пленочный пол представляет собой довольно простую конструкцию. В качестве нагревательного элемента в устройстве выступает карбоновая смесь, которая расположена в виде полос между спаянной термостойкой пленкой. Поступление электрического тока происходит с помощью медных проводов. Каждый проводник, соединяющий карбоновые ленты покрыт защитной оболочкой.
Особенностью пленочной системы обогрева полового покрытия является подключение параллельного типа. Благодаря этому вышедший из строя отдельный элемент нагрева конструкции никак не влияет на рабочий процесс всего оборудования.

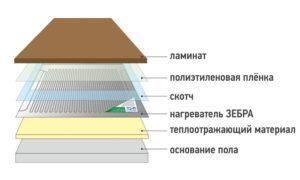

Устройство теплого пленочного пола
Выпускают пленочные рулоны длинной 50 метров, при этом ширина изделия для обогрева пола может быть в пределах от 50 сантиметров до 1 метра. Углеродная смесь, выделяющие в инфракрасное излучение, может располагаться между слоями пленки в виде полос, а в более дорогих моделях карбоновый нагреватель представляет собой сплошное полотно.
Пленка, составляющая основу инфракрасного теплого пола, изготавливается из крепкого полипропилена, который не меняет формы при нагревании до 120 градусов. При этом толщина материала в зависимости от модели может составлять от 0,23 до 0,47 миллиметров.
Выпускают пленочные рулоны длинной 50 метров, при этом ширина их может быть в пределах от 50 сантиметров до 1 метра
Отопительную систему пленочного типа используют для всех финишных половых покрытий. Монтаж проводится на черновую основу. Стяжку после укладки не требуется. Облицовочный материал укладывается сразу на пленку.
Немаловажным моментом установки такого типа теплых полов является небольшой расход электроэнергии. В среднем пленочная система обогрева потребляет от 25 до 35 ватт за час.
Нагревательный мат для теплого пола
Нагревательный мат для теплого пола устройство
Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов.
Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола.
Кроме того, можно сделать теплый пол поверх старого кафеля.
Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.
Монтаж нагревательного мата
Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше).
Монтаж терморегулятора производится аналогично.
Монтажа теплого пола электрического – ошибки
Приведем несколько типичных ошибок, которые, как
свидетельствуют отзывы домашних мастеров, весьма распространены:
покупка лишнего материала. Ошибка обусловлена тем, что в
расчетах пользователь ориентируется на общую площадь комнаты, а не на ту,
которая будет служить основой для пола с подогревом
В расчетах не принимается
во внимание площадь, занятая мебелью и тяжелыми бытовыми приборами (холодильник,
стиральная машинка);
кабель, используемый в нагревательном мате резать нельзя.
Нужно подобрать такую схему укладки, чтобы использовать мат полностью. Лучше
оставить незакрытой часть поверхности пола;
нельзя включать систему полового обогрева до полного
высыхания стяжки, т.к. это может привести к неравномерному высыханию слоя и
появлению трещин и пустот.
кабель нельзя укладывать на неподготовленную поверхность.
Лучше обработать поверхность чернового пола грунтовкой, чтобы исключить пыль,
которая может привести к образованию воздушных карманов вокруг кабеля и
привести к его перегреву;
датчик температуры помещается в гофру, таким образом, его
можно будет демонтировать и ремонтировать, если он выйдет из строя;
измерение сопротивления важный этап предэсплуатационной
проверки электрического пола, не стоит его игнорировать. При существенных
отклонениях нужно принимать решение по исправлению ситуации своими силами или
привлекать профессионалов;
схема укладки кабеля пригодится при переносе мебели и
выполнении ремонтных работ или технического обслуживания. Самым простым
способом будет фотографирование смонтированного пола до заливки стяжки.
Электрический теплый пол неприхотлив в эксплуатации, надежен
(при выборе хороших комплектующих и правильном монтаже) и будет служить долгое
время.
Ошибки при монтаже
Всем известно, что любая работа, выполненная не качественно, приводит к дополнительным тратам времени и денег. Чтобы избежать этого, нужно знать, какие чаще всего совершаются ошибки при монтаже электро-термопола.
Пожалуй, самой распространенной и главной является обрезка слишком длинного кабеля. Делать это категорически запрещено, поскольку провод, который используется для изготовления «теплого пола», экранирован и имеет сопротивление, зависящее от его длины.
Тёплый пол под плитку
Неправильно рассчитанная площадь под устройство также может вывести его впоследствии из строя.
Некоторые люди, переживая за исправность конструкции, включают ее, не дожидаясь высыхания стяжки, чего делать нельзя!
Приборы теплого пола – весьма хрупкая вещь и наступать на них следует очень осторожно, избегая передавливания кабеля. Поэтому позаботьтесь о том, чтобы снять тяжелую обувь при укладке обогревательных элементов
Температурный датчик размещать нужно строго в трубке из гофры, чтобы туда не попала смесь бетона.
Не следует экономить и оставлять пустоты между элементами электрических полов, это приведет только к их перегреву и поломке.
Потрудитесь после монтирования сделать приблизительный план расположения устройства, поскольку в дальнейшем забывчивость может сыграть с вами злую шутку и, ремонтируя что-то, вы выведете из строя весь отопительный комплекс.
Укладка теплого электрического пола: доступные варианты
Для того чтобы правильно определиться с типом используемой системы, базовыми данными, которые позволят принять взвешенное решение станет:
- площадь помещения (полная и полезная);
- наличие системы центрального отопления, его вид;
- возможность установки электрического теплого пола со стяжкой;
- состояние несущей поверхности.
В большинстве случаев устройство электрического теплого пола кабельного типа или укладка нагревательных матов – оптимальный вариант, так как выравнивающая стяжка в любом случае будет заливаться. Если же нет желания или возможности для того, чтобы демонтировать старое покрытие, инфракрасные плёночные материалы позволят быстро и с минимальными усилиями уложить покрытие на базовую поверхность. С точки зрения затрат обе системы в целом потребуют примерно одинаковых вложений.
Всё что нужно для выбора и установки электрического теплого пола, видео:
Кабельные теплые полы
При использовании кабельного нагревательного элемента монтаж теплых электрополов выполняется только в цементной стяжке. Только после этого возможна укладка финишного напольного покрытия. Принцип работы такой системы заключается в прохождении через проводник тока заданной величины.
За счёт использования кабеля резистентного или саморегулируемого типа происходит его нагрев, при котором тепло будет передаваться в стяжку. Причём первый вариант наиболее популярен, так как существенно отличается по своей стоимости. К тому же выполняют они одну и ту же функцию.
Расчёт мощности – обязательный этап в технологии устройства электрического теплого пола. Чаще всего для этого используются специальные таблицы, в которых приведены усреднённые значения по данным оборудования разных производителей. Итоговая разница между расчётными и фактическими данными составляет около 4%, что для подобной установки не существенно.
При устройстве теплого электрического пола кабельного типа среднее потребление составляет:
- для коридора и кухни – 150 Вт;
- санузлов – 180 Вт;
- балконов – 200 Вт;
- гостиных, спален – 150 Вт.
Монтаж электрических теплых полов всегда начинается с определения места, в котором будет установлен терморегулятор системы. В случае необходимости в этом месте проделывается штроба для установки коробки, самого датчика, а также прокладки кабеля.
Инфракрасные плёночные теплые полы
Плёночный материал представляет собой нагревательный элемент, который представляет собой тонкую плёнку. Её толщина составляет 0,4 мм. Внутри запаиваются карбоновые полосы, при нагревании которых контактные шины, выполненные из меди, служат источником инфракрасных волн с диапазоном 5-20 мкм.
При укладке теплого электрического пола плёночного типа не происходит нагрев самого напольного покрытия. Нагреваются окружающие источник тепла конструкции и предметы (это может быть мебель, потолок, стены). Это позволяет сохранить уровень влажности неизменным.
Монтаж теплого пола в деревянных помещениях: например, в бане
Если вы используете плоский инфракрасный пол — технология монтажа не отличается от обычной квартиры. Поверх черновых досок укладывается тонкая термоизоляция, сверху нагревательные элементы, затем чистовой пол.
Единственное серьезное ограничение — пожарная безопасность. Вся проводка выполняется в соответствии с требованиями Правил устройства электроустановок (ПУЭ) для деревянных домов.
А вот при лаговой системе укладка происходит иначе. На черновой пол кладется утеплитель (если это первый этаж, толщина не менее 100 мм). Затем отражающий слой (фольга, металлизированная пленка)
Между чистовым полом и нагревателями просто воздух. Дерево прогревается равномерно, не создавая очагов повышенной температуры. При таком способе укладки применяется исключительно кабельная система, инфракрасная пленка будет работать не эффективно.
Принципы работы ИФ и кабельного теплого пола
Все особенности ИК и кабельных полов, их преимущества и недостатки обусловлены разным способом получения тепла. Кабельные системы нагреваются сами и передают тепло в окружающую среду контактным способом. Воздух получает тепло от поверхности пола и затем отдает ее предметам в помещении. В ИК полах нагрев воздуха в помещении происходит по другой схеме: вначале карбоновые элементы пленки при прохождении через них электричества излучают инфракрасный свет, который нагревает поверхность близлежащих предметов. Они в свою очередь нагревают воздух. Таким образом, ИК полы обогревают помещение по принципу получения Землей энергии от Солнца. Особенностью такого «сухого» тепла является субъективное ощущение более высокой температуры, чем есть фактически.
В ИК системах в качестве излучающего проводника используется ультратонкая пленка со впаянными карбоновыми элементами. В кабельных полах в качестве нагревательного элемента используется провод с высоким сопротивлением, который нагревается при прохождении тока.
Схема обогрева помещения при помощи ИК пленки
Производители ИК полов делают акцент на полезных свойствах ИК излучения. Но этим отличаются открытые ИК обогреватели. В этом случае инфракрасное излучение попадает на окружающие предметы и людей. Но в случае с полом ИК излучение не распространяется дальше напольного покрытия (ламината или линолеума). По сути, он ничем не отличается от других систем, при помощи которых осуществляется подогрев пола.
Поэтому, решая, какой теплый пол лучше выбрать, пленочный или кабельный, нужно пропустить не имеющий никакого практического значения рассказ консультанта о пользе ИК излучения и сосредоточиться на более важных нюансах.
