Обогрев кровли: что такое кабельная система антиобледенения и как ее устанавливать

Монтажные работы

Монтаж обогрева кровли производится в несколько этапов. Сначала намечаются участки прокладки проводов с учетом поворотов и сложностей. На крутых поворотах кабель разрезается на мелкие части и соединяется с использованием муфт.

Выполняем разметку

Перед выполнением разметки нужно внимательно осмотреть основание. Если на нем имеются выступы и острые углы, нужно от них избавиться. Это не всегда возможно сделать, тогда кабель разрезают на части и соединяют куски с помощью муфт.

Закрепляем греющий кабель

Мало положить нагреватели на приготовленные места. Их еще нужно прочно закрепить. Внутри трубы крепление производится монтажной лентой. Таким же способом пользуются при проводке в желобе. Выбирать ленту нужно максимальной прочности. Резистивный токопроводник крепится через 25 см, саморегулирующийся — вдвое реже, через 50 см. Полоски ленты укрепляются заклепками. Их заменяют монтажной пеной.

Внутри водосточных труб кабель размещается в термоусадочных трубках. Фрагменты длиннее 6 м крепятся еще с помощью металлического троса. Прокладка кабеля по кровле производится с помощью монтажной ленты и пены. Заклепки здесь не годятся, так как от них остаются отверстия. Через некоторое время крыша начнет протекать.

Устанавливаем монтажные коробки и датчики

Под установку коробки нужно выбрать подходящее место. Сама коробка прозванивается с целью замера сопротивления изоляции. После установки распредкоробки прокладываются провода, ставятся датчики и соединяются изолирующими муфтами. Датчики рекомендуется устанавливать в местах наибольшего скопления осадков. Для соединения их с контроллером используются электрические провода. На домах с крышами большой площади датчики объединяются в группы, а потом каждая из них присоединяется к контроллеру.

Монтируем автоматику в щитке

Управление системой подогрева в составе контроллера и его защиты часто устанавливается в щитке, который находится внутри помещения. Контроллер снабжен клеммами, к которым подключаются провода и нагревательные элементы. Все провода и приборы прозваниваются. При обнаружении неполадок необходимо их устранить. Главное — проверить работоспособность группы защиты. Если не обнаружено никаких замечаний, подключить термостат и запустить систему.

Watch this video on YouTube

Как закрепить кабель на крыше и водостоке

После этого на крыше прикручиваете крепежные клипсы или ленту.

Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.

Шаг между верхним и нижним рядом клипс – 60см.

Ошибка №5
Для монтажа нагревательного кабеля на крыше применяйте только специализированный крепеж.

Забудьте про хомутики, которые часто используют для прокладки кабеля по стенам в доме.

Для отдельных видов кровли выпускаются специальные лепестки на защелках. С ними даже дырявить ничего не придется.

Есть еще метод крепежа с применением самоклеющейся герметизирующей ленты на алюминиевой основе.

Как уверяет производитель, лента имеет высокий уровень адгезии, является термостойкой и долговечной. Но все-таки большинство предпочитают сквозной крепеж кабеля, считая его более прагматичным и надежным.

Перед монтажом нагревательного кабеля обязательно проверяйте его сопротивление и целостность жил мультиметром.

Данные по сопротивлению должны быть указаны в паспорте на изделие.

Если все в порядке, укладываете кабель волнами согласно закрепленных клипс на скате крыши.

После чего, холодный конец заводится в монтажную коробку под коньком.

Секции для водостока также прозваниваются. Как между рабочими жилами, так и с защитным проводником.

Между заземляющим защитным проводником и рабочими жилами изоляция должна достигать нескольких мегом.

Такую проверку осуществляют уже не мультиметром, а мегомметром.

Все данные обязательно записывайте в паспорт, дабы потом было с чем сравнивать. Вдруг через несколько лет вам понадобится найти причину неработоспособности системы.

После всех проверок, желоб тщательно очищается от грязи и мусора.

Внутри него закрепляется монтажная лента. Чаще всего это делается на заклепках.

Но есть и бесклепочное крепление.

Лучше всего применить комбинированный вариант. Через каждые 1,0-1,5м заклепываете ленту, а посреди этих отрезков укладываете пластиковые распорки, которые просто раздвигают кабель между собой.

Горизонтальный участок кабеля укладывается в желоб, а вертикальный при помощи тросика спускается вниз по водостоку.

Обратите внимание, если у вас дома есть домашние питомцы, они очень любят погрызть такой кабель, провокационно выглядывающий из трубы. Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Тросик вертикального участка кабеля подвешивается на крючок.

Данный трос обязателен при высоте труб свыше 4м. Кстати, при прокладке кабеля в ендове, также зачастую применяют несущий трос.

Он воспринимает всю механическую нагрузку, защищая оболочку от повреждения.

Вместо тросика в водостоке можно использовать цепь. Она должна быть оцинкованной, дабы не ржавела от постоянного соприкосновения с водой.

Кабель через специальные распорки просто одевается на отдельные звенья.

Последнее звено сверху подвешивается на распорный прут или шпильку.

Сама шпилька должна не просто лежать поперек отверстия в водостоке, ее желательно закрепить.

Например, за ту же монтажную ленту.

Ошибка №7
Не экономьте и не опускайте кабель в трубу без такой цепи или троса.

Они выполняют защитную функцию. В случае неработоспособности системы, лед очень быстро налипает на кабель в водостоке, увеличивая его массу в несколько раз.

И чтобы его не порвало от такой нагрузки и требуется дополнительный несущий элемент.

После укладки все холодные концы кабелей заводятся в монтажную коробку.

Весь процесс повторяется на всех скатах крыши.

Если у вас есть пристройка без водостоков (гараж), на нем также размещается кабель, но таким образом, чтобы его петли свисали на несколько сантиметров вниз (5-8см).

Это так называемая схема “капающая петля”.

Виды кабелей для обогрева

Существует 2 вида обогревательного кабеля.

Резистивный

Традиционный, простой и недорогой. Представляет собой медный провод высокого сопротивления, покрытый изолирующим слоем. Вся длина изделия нагревается равномерно. В идеале защитить провод слоем теплоизоляции.

Резистивный кабель выполняется в двух вариантах – последовательный и зональный. Зональный – усовершенствованная версия последовательного. В его конструкции -2 жилы, через равные промежутки соединенные специальной проволокой. Эти промежутки образовывают независимые зоны, и если одна прогорает, другие продолжают работать в штатном режиме. Если перегорает последовательный кабель- его восстановить уже не получится.

Важный нюанс- нагрев кабеля распределяется по всей длине равномерно, но температура его в разных участках кровли- разная. Например, в сильный мороз холоднее будет часть провода, расположенная под открытым небом, а та, что находится внутри трубы- будет теплее.

Саморегулирующийся

Отличается более сложным устройством. Внутри — 2 провода, помещенные в специальную матрицу.

Матрица регулирует сопротивление жил в зависимости от температуры воздуха. Вся конструкция обернута несколькими слоями изоляции и покрыта оболочкой, защищающей от внешних воздействий. Чем теплее на улице- тем меньше греется провод, и наоборот.

Технология обустройства системы обогрева

Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:

Для начала намечаем места, где будет проложен кабель

Важно учесть все повороты и их сложность. Если угол поворота слишком крутой, рекомендуется нарезать кабель на детали необходимой длины и соединить их потом с помощью муфт. При разметке внимательно осматриваем основание

Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой

При разметке внимательно осматриваем основание. Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой.

Внутри водосточных желобов кабель фиксируется специальной монтажной лентой. Она закрепляется поперек провода. Ленту желательно выбирать максимально прочную.

Резистивный кабель закрепляется лентой через каждые 0,25 м, саморегулирующийся – через 0,5 м. Каждая полоска ленты дополнительно фиксируется заклепками. Места их установки обрабатываются герметиком.

Для монтажа кабеля используют специальную монтажную ленту. Никакие другие крепежи использовать не рекомендуется. Для фиксации ленты применяют заклепки, герметик или монтажную пену

Внутри водостоков для закрепления кабеля используется та же лента для монтажа или термоусадочная трубка. Для деталей, длина которых превышает 6 м, дополнительно используется металлический трос. К нему прикрепляется кабель, чтобы снять с последнего несущую нагрузку.

Внутри воронок греющий кабель крепится на ленту и заклепки. На кровле – на монтажную ленту, приклеенную на герметик, или на монтажную пену.

Важное замечание от специалистов. Может показаться, что сцепление материала кровли с герметиком или пеной недостаточно для надежного соединения. Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя

Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность

Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя. Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность.

Выбираем место под распределительные коробки и устанавливаем их. Затем прозваниваем и точно замеряем сопротивление изоляции всех получившихся секций. Ставим на место датчики термостата, кладем силовой и сигнальный провода. Каждый датчик представляет собой небольшое устройство с проводом, длину последнего можно регулировать. Детекторы ставятся в строго определенных местах.

На некоторых участках системы требуется усиление обогрева. Здесь монтируется большее количество кабеля. К числу таких участков относится воронка водостока, где может накапливаться лед

Например, для датчика снега выбирается место на крыше дома, детектор воды – в нижней точке желоба. Все работы проводим по инструкции производителя. Соединяем детекторы с контроллером. Если здание большое, датчики можно объединить в группы, которые впоследствии поочередно подключаются к общему контроллеру.

Далее готовим место, где будет установлена система автоматического управления. Чаще всего это распределительный щиток, находящийся внутри здания. Здесь устанавливается контроллер и защитная группа.

В зависимости от типа контроллера нюансы его установки могут несколько различаться. Однако в любом случае он будет иметь клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания.

На снимке видно, что кабель закреплен в “подвешенном” состоянии. Со временем нарушение монтажа неизбежно приведет к его обрыву и поломке системы обогрева

Устанавливаем защитную группу, после чего замеряем сопротивление ранее смонтированных кабелей. Теперь нужно протестировать автоматическое защитное отключение, чтобы выяснить, насколько хорошо оно справляется со своими функциями.

Если все в порядке, программируем термостат и запускаем систему в работу.

Как работает система кабельного обогрева?

Преимуществом использования этого метода является охват всех проблемных зон кровли:

вариант обогрева металлической кровли

• водосточные трубы и желоба
• лотки для сбора воды,
• воронки,
• ендовы и водометы,
• капельники и снегозадержатели.

Не обязательно производить полный обогрев крыши. Для того чтобы избавиться от наледи и сосулек достаточно уложить нагревательные элементы в тех местах, где больше всего скапливается снега и льда.

Как правило, установка оборудования в самых проблемных местах, избавляет от проблемы обледенения всю крышу.

Основные элементы системы

Первый и самый важный элемент — кабель обогрева водостоков и крыши. Его мощность может быть как саморегулирующейся, изменяющей параметры в зависимости от погодных условий, так и линейной, с постоянной мощностью 20-30 Вт/м. Кабеля могут быть двух типов:

Резистивный кабель — в котором жила (одна или две), покрытая слоем изоляции и экранированная стальной или медной оплеткой, нагревается за счет внутреннего сопротивления току. Такие кабели широко применяются для обустройства «теплых полов» и характеризуются невысокой стоимостью их монтажа и эксплуатации.

резистивный кабель в разрезе

Основным недостатком резистивного кабеля является его постоянная мощность. Так как потребность тепла на различных участках кровли разная, а теплоотдача кабеля по все длине одна и та же, то некоторые его участки могут перегреваться, а в других наоборот — не будет хватать мощности. Использование такого кабеля требует очень точного расчета длины, дабы обеспечить необходимую мощность для обогрева.

Резистивный кабель нуждается в постоянном обслуживании. Если его засыплет мусором или опавшей листвой он может перегреться и перегореть.

Саморегулирующийся кабель подразумевает несколько иной принцип работы — между двумя медными жилами находится специальная полимерная матрица, благодаря которой кабель может менять сопротивление в зависимости от температуры конкретного участка кровли.

Такой кабель значительно сокращает расходы на электроэнергию и крайне удобен в монтаже, не требует дополнительного обслуживания, так как не перегревается. Однако, его цена значительно выше стоимости резистивного аналога. Помимо кабелей, система предполагает наличие таких дополнительных узлов:

• Сеть распределения, в которую входят распределительные коробки, кабели питания, силовые кабеля и элементы для подключения их к общей сети.
• Управляющие элементы, которые обеспечивают автоматическое включение и выключение системы обогрева кровли. Это датчики температуры окружающей среды. Датчик осадков, датчик уровня воды и регулятор температуры.
• Шкаф для аппаратуры, включающей в себя пускорегулирующие элементы, предохранители, магнитные пускатели, которые подают напряжение на силовые кабели системы.

принцип работы автоматического обогрева

Монтаж системы кабелей для обогрева кровельного покрытия

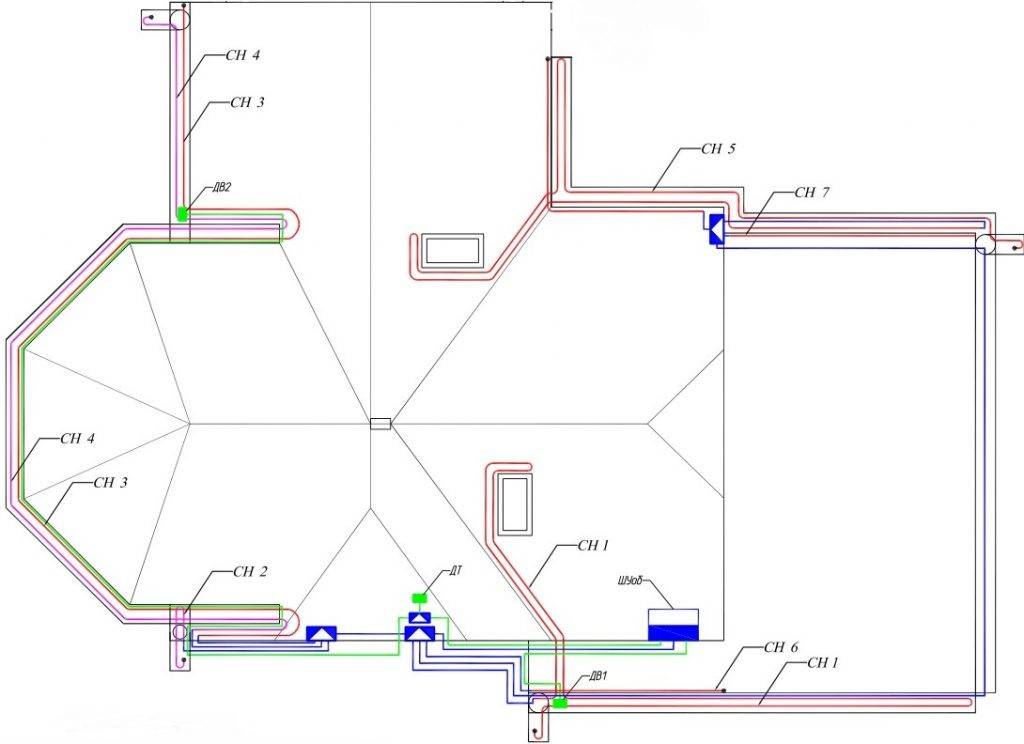

Самый важный момент в процессе сборки системы кабелей – это правильно распределить их по необходимым участкам. Поэтому монтаж подразумевает под собой связку нескольких участков кабеля в один узел. Это связка так и называется – узел.

Какие участки объединяются между собой:

• Часть кровли ближе к карнизу. Здесь ширина участка определяется по мере необходимости, чаще от снегозадержателей до края. На плоскости кровельного материала кабель греющий крепится специальными полосками и зажимами или клепками. Монтаж производится зигзагообразно.
• Желоба водосточной системы.
• Трубы вертикальные водостока.

Посмотрите на фото выше, на нем показано, как можно провести монтаж одного кабеля для обогрева, который бы охватил сразу и плоскость крыши, и лотки водосточной системы. И это один из вариантов, который можно назвать экономичным в плане расхода материалов.

После того как греющий кабель для обогрева кровли и водостока будет полностью установлен и закреплен, можно проводить его подключение к силовой сети через распределительное устройство. Поэтому еще до того как начнется монтаж, нужно определиться с местом установки двух комплектующих узлов. Оптимальный вариант – провести монтаж под кровельной конструкцией на чердаке, к этому месту должен быть свободный доступ.

Если все монтажные процесс проведены, необходимо перейти к пусконаладочным работам

Обратите внимание, что эти работы – обязательное условие, которое зафиксировано Правилами УЭ в главе 1.8. что необходимо сделать:

• Провести проверку сопротивления во всех уложенных кабельных системах. То есть, проводится измерение показателя сопротивления каждой жилы и проверяется это значение с паспортными данными самого кабеля для обогрева.
• Обязательно устанавливается заземление всей системы.
• Проводится проверка на предмет ее отключения при нештатных ситуациях.
• Прозванивается каждый кабель, где проверяется фаза и ноль.
• Автоматика также тестируется на предмет правильной работы.
• Обязательно составляется акт приемки всей системы обогрева.

Итак, все готово, можно запускать процесс обогрева кровли и водостока. Самая простая схема – это пуск на реле, которое снимает блокировку питающего кабеля. Более сложные схемы имеют в своем составе реле времени. То есть, пусковое реле включается на определенное время, которое задается температурным режимом работы всей системы обогрева. Как только реле времени отключится, включаются датчики осадков и воды. Они контролируют количество осадков, выпавших на крышу дома.

Если осадков много, система обогрева кровли работает, как только осадки прекращаются, все кабели отключаются одновременно. При этом система обогрева водостока продолжает работать, пока не просигнализирует датчик воды (имеется в виду талой воды). То есть, в лотках и трубах системы водостока не будет воды, система работать тоже не будет. Получается так, что автоматика контролирует весь процесс и регулирует, какой узел должен работать, а какой нет. Обычно система обогрева водостока работает дольше, потому что нельзя допустить, чтобы талая вода, проходящая по желобам и трубам, замерзла.

В принципе, ничего сложного в процессе укладки кабельной системы нет. Главное, как уже было сказано выше, это правильно распределить участки и узлы, а также надежно закрепить кабель. На фотографиях выше было показано несколько способов крепления, хотя это не единственный вариант. Тающий снег, поток воды – это достаточно серьезные нагрузки при низкой температуре на улице. Так что крепление необходимо проводить по всем правилам, учитывая требования условий эксплуатации.

Добавим, что, разобравшись со схемой укладки нагревающих проводов и учитывая некоторые технические моменты, можно монтаж провести своими руками.

Порядок монтажа и используемое оборудование управления

Монтаж греющего кабеля может осуществляться по простой схеме — без автоматического регулирования и контроля за окружающей средой. Такой способ относительно дешёвый, но, к сожалению, становится затратным при эксплуатации. Особенно в климатических зонах с высоким снежным покровом и низкими температурами. Использование систем автоматического управления позволяет экономить до 80% электроэнергии. Такие системы состоят из:

• греющего кабеля, уложенного в один или несколько контуров;
• крепёжных и изолирующих элементов;
• силовых и сигнальных кабелей;
• переключающих и коммутирующих устройств;
• датчиков температуры, осадков, воды;
• метеостанции или блока автоматизированного управления.

Различные контуры обогрева включаются только при определённых показателях температуры и снежного покрова или замерзания жидкости.

Выбор места для укладки кабеля

Собственно, система обогрева для водостоков не так уж и сложна, однако чтобы она работала максимально эффективно, следует укладывать кабель на всех участках, где образуется наледь, и в местах схода растаявшего снега.

В кровельных ендовах кабель монтируется вниз и вверх, протяженностью на две трети ендовы. Минимум – в 1 м от начала свеса. На каждый квадратный метр ендовы должно приходиться 250-300 Вт мощности.

На плоских участках крыши обустраивают обогрев фрагмента кровли, находящегося непосредственно перед водосбором. Так талая вода будет беспрепятственно попадать в трубу

По кромке карниза провод укладывается в виде змейки. Шаг змейки для мягких кровель – 35-40 см, на жестких кровлях его делают кратным рисунку. Длина петель выбирается с таким расчетом, чтобы на обогреваемой поверхности не возникало зон холода, иначе здесь будет образовываться наледь. Кабель укладывается на линии отрыва воды по капельнику. Это может быть 1-3 нити, выбор осуществляется исходя из конструкции системы.

Греющий кабель монтируется внутри водосточных желобов. Обычно здесь укладываются две нити, мощность подбирается в зависимости от диаметра желоба. Внутри водостоков укладывается одна греющая жила

Особое внимание следует уделить выходам труб и воронкам. Обычно здесь требуется дополнительный обогрев

Монтаж системы антиобледенения

Монтаж обогрева кровли проводится в несколько этапов:

1. Обозначаются места прохождения кабелей.
2. Подбирается способ укладки проводов в зависимости от конструкции крыши.
3. Выбирается тип системы.
4. Рассчитывается количество необходимых деталей.
5. Проводится установка греющих секций.
6. Устанавливаются соединительные коробки.
7. Подбирается электроустановочное оборудование.
8. Монтируется шкаф управления системой.
9. Проводится установка силовых кабелей.
10. Устраиваются датчики температуры.

В конце работ проводится испытание системы.

Важно знать, что обогрев кровли происходит при определенной температуре, которая не должна быть ниже –15 градусов и выше +20. При таких метеорологических условиях выпадает меньше снега, замедляется образование наледи

Типичные ошибки при монтаже системы

Опытные монтажники выделяют типичные ошибки, которые нередко допускают те, кто впервые самостоятельно устанавливает обогрев водостоков:

Ошибки в проектировании. Самая распространенная – игнорирование особенностей конкретной кровли

При проектировании не обращается внимание на холодные края, теплые участки, зоны водосброса и т.п. В результате на некоторых участках крыши продолжает образовываться наледь.
Ошибки в закреплении греющего кабеля: подвижный провод, «висящий» на монтажной ленте, отверстия в кровле под крепеж, использование ленты, которая предназначена для монтажа теплого пола, на крыше.
Установка пластиковых хомутов, предназначенных для внутренних работ, в качестве крепежей

Под воздействием ультрафиолета они станут хрупкими и разрушатся меньше, чем за год.
Подвешивание греющего кабеля в водосток без дополнительного закрепления на трос. Приводит к обрыву провода по причине температурных расширений и тяжести льда.
Монтаж силовых кабелей, которые не предназначены для укладки на кровле. В результате возникает пробой изоляции, что угрожает поражением током.

К ошибкам можно отнести и подключение греющего кабеля на участках, где его использование не требуется. Его работа будет бесполезна, а владельцу придется ее оплачивать.

Монтаж нагревательного кабеля

Для монтажа системы антиобледенения, греющие кабели прокладывают:

• на краю кровли;
• в ендовах;
• по линии пересечений кровли и смежных стен;
• в горизонтальных желобах;
• в вертикальных водосточных трубах.

Особенности укладки кабеля в этих зонах имеют свои отличия и особенности.

В этой зоне кабель укладывают змейкой так, чтобы она оказалась выше края наружной стены на 30 см. Высота змейки при таком раскладе оказывается 0,6, 0,9 или 1,2 м.

При монтаже кабеля на металлочерепице, виток провода укладывают в каждой нижней точке волны. Монтаж на металлической фальцевой кровле требует иного подхода. Кабель поднимается по первому шву на нужную высоту, затем спускается к водосточному желобу с другой стороны этого же шва. Проходит по желобу, доходит до следующего шва и повторяет цикл заново.

Если на скатной кровле нет желобов, то на ее грани могут формироваться значительные ледяные наросты и сосульки. Чтобы этого не случилось, кабель укладывают по одной из двух возможных схем: «капающая» петля или «капающая» грань.

Схема «капающей» петли предполагает,  что тающая вода будет стекать  и капать непосредственно с кабеля. Для этого кабель монтируют змейкой так, чтобы он свисал с края крыши на 5-8 см.

Схему «капающей» грани организовывают по похожему принципу. Только кабель закрепляют на грани кровли (капельнике), прокладывая его традиционно змейкой.

Наледь легко образуется в ендовах и других местах на стыке скатов кровли. Кабель здесь прокладывают в 2 нити, вдоль стыка, на 2/3 его длины. За счет этого образуется непромерзающий проход, через который могут стекать талые воды.

Похожий метод устройства непромерзающего прохода используется для мест пересечения крыши и стены. Здесь кабель также укладывают в 2 нити на 2/3 высоты ската. Расстояние от кабеля до стены – 5-8 см, а расстояние между его нитями – 10-15 см.

В горизонтальном желобе кабель укладывают по всей длине в одну или несколько параллельных нитей. Количество нитей зависит от ширины желоба. Если в лоток шириной до 10 см достаточно положить одну нить кабеля, то в лоток шириной 10-20 – уже две нити. Для более широкого желоба (более 20 см) их количество увеличивают, добавляя по одной нити на каждые следующие 10 см ширины. Укладывают кабель так, чтобы между нитями оставалось пространство 10-15 см.

Для крепления кабеля в желобах применяют монтажную ленту или специальные пластиковые клипсы. Также существует возможность изготовить крепления в нужных количествах самостоятельно – из стальной ленты, которой легко можно придать форму зажима. Зажимы и элементы монтажной ленты закрепляют на стенках желобов саморезами. Образованные в результате отверстия герметизируют силиконовым герметиком. Между элементами крепления соблюдают расстояние 0,3-0,5 м.

Наледь часто формируется в сливных воронках, закрывая путь для стока талой воды с крыши. Поэтому укладка кабеля является здесь обязательной. В трубу с диаметром до 10 см помещают одну нитку кабеля, с диаметром 10-30 см – две нитки. На входе в трубу кабель закрепляют к стенкам при помощи стальных скоб.

В верхней и нижней части трубы необходим усиленный подогрев, который осуществляют путем укладки дополнительных нитей кабеля – в виде «капающей» петли или нескольких спиральных витков.

Если длина трубы превышает 3 метра, для спуска кабеля и его фиксации используют цепь или трос с крепежными элементами. Цепь (трос) подвешивают на ввинченный в деревянные элементы кровли крюк или металлический прут, закрепленный на желобе.

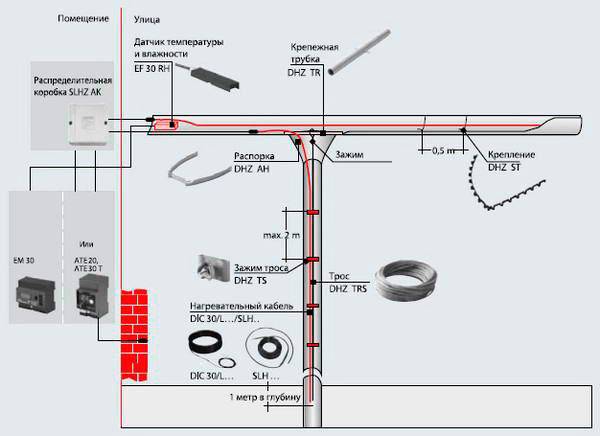

Конструкция системы антиобледенения водостока

Греющий кабель является главной составляющей частью системы антиобледенения крыш и водостоков. Но это не единственный конструктивный элемент. Туда входят и другие компоненты:

Устройство системы антиобледенения водостоков и кровли

• подводящий провод для подачи электрической энергии в систему (он не нагревается);
• крепежи для фиксации греющих кабелей в их проектном положении;
• соединительные муфты;
• УЗО;
• блок питания;
• терморегулятор.

Эффективность работы системы антиобледенения в большей степени зависит от характеристик терморегулятора. С помощью данного прибора можно задавать оптимальную температуру нагрева, включать и выключать тепловой кабель в определенных погодных условиях. Определять температурные показатели окружающей среды легче всего при помощи специальных термодатчиков. Обычно они устанавливаются в водостоке, где наблюдают максимальное скопление воды и льда.

Самые простые системы часто не оснащаются подобными многофункциональными температурными регуляторами. Обычно они являются двухдиапазонными и могут просто включаться или выключаться.

Специализированные термодатчики – метеостанции, работают более эффективно. Данные приборы измеряют не только температуру воздуха, но и другие погодные показатели (влажность, остаточная влага на трубах), которые влияют на образование наледи на крыше. Использование таких сложных метеостанций для регулировки нагрева водостока позволяет сэкономить до 80% электрической энергии.

Обогревать крышу или водосток?

Как подобрать материалы и все правильно смонтировать, не переплачивая за лишнее? Здесь все будет зависеть от теплоизоляции вашей крыши.

Если с ней все хорошо, теплый воздух изнутри дома просто не сможет пробраться наружу, крыша не будет нагреваться, а значит сосулькам просто не из чего будет образовываться.

В этом случае наледь возникнет только при наружных температурах не ниже -5С.

Ошибка №1

В данной ситуации не нужно обогревать саму крышу, а достаточно обойтись обогревом только водосточной системы.

Теплоизоляция и энергоэффективность, что называется рулят.

А вот при некачественной теплоизоляции крыши, снег начинает таять даже при относительно низких температурах воздуха (-10С).

В такой ситуации вода будет стекать к нижнему краю и водостокам.

Там же и будет замерзать, превращаясь в куски льда. Здесь уже потребуется проложить кабель для комплексного обогрева:

самой кровли

желобов

водостоков

Проектирование обогревающей системы

Проектирование системы снеготаяния включает в себя выбор мест обогрева, расчёт необходимой мощности кабеля, а также составление чертежей, схем или эскизов. Документация должна содержать данные о типе и количестве нагревателей для каждой зоны, местах установки датчиков и особенностях электрических соединений.

Выбор зон для обогрева

На первом этапе изучают чертежи крыши, при помощи которых определяют количество и тип обогреваемых зон. Специалисты рекомендуют включать в систему снеготаяния следующие места:

1. Стыки смежных скатов (ендовы). Кабель укладывают в виде длинной петли, которой покрывают от 1/3 до 2/3 высоты разжелобка в его нижней части. Ширина изгиба зависит от удельной мощности кабеля и составляет от 10 до 40 см.

   Стыки смежных скатов кровли оборудуют греющим кабелем, уложенным на 2/3 их высоты

2. Карнизы крыш с пологими скатами. Если кровля имеет уклон до 30 градусов, то кабель укладывают зигзагом в нижней части ската, захватывая весь карниз и 30-сантиметровый участок выше проекции стены здания. Если угол кровли составляет менее 12 градусов, то обогревом оборудуют участки, примыкающие к воронкам.

   Рядом с воронками греющий кабель укладывают на площади 1 кв. м

3. Водосточные трубы. Нагреватель укладывают в стояк, сооружая петлю, которую крепят к его стенкам. При стоке в ливнёвку петлю делают более длинной с учётом глубины промерзания грунта.

   Для обогрева лотков и водосточных труб нагревательный кабель укладывают двумя параллельными линиями

4. Воронки. На плоских участках кровли кабель монтируют так, чтобы он охватывал зону шириной до 0.5 м и заводят его в водораспределитель ниже уровня чердачного перекрытия. Для воронок, которым оборудуют стояки, дополнительный обогрев не требуется, поскольку будет достаточно обогрева жёлоба.

5. Для обогрева примыканий и парапетов будет достаточно одной секции кабеля, проложенной вдоль конструкции.

   Различные способы раскладки кабельных нагревателей позволяют сделать защиту от снега и льда более эффективной

6. Лотки и желоба требуют укладки двух параллельных линий по нижней части водораспределительных элементов.
7. Водомёты плоской кровли. Нагреватель монтируют по дну и в радиусе до 0,5 м от их входного проёма.

Кроме того, греющий кабель укладывают по периметру мансардных окон, в метровой зоне вокруг водосборников, а также на пути оттока воды. Чтобы обеспечить работоспособность ливневой канализации, необходимо продумать обогрев магистрали вплоть до сточного коллектора.

Обогревом оборудуют не только кровлю и водостоки, но места стоков, а также элементы дренажной системы

Не требуют установки нагревателей скаты крыш с уклоном более 45 градусов, поскольку снег сходит с их поверхности естественным способом. Тем не менее для обеспечения работоспособности водосточной системы все её элементы следует оснастить греющим кабелем согласно изложенным выше правилам.

Расчёт необходимой мощности

Расчёт мощности обогревающего кабеля проводят исходя из площади отдельных зон, нуждающихся в монтаже системы снеготаяния. Для вычисления этого значения руководствуются данными, полученными на практике:

• в водосточные трубы диаметром менее 100 мм — 28 Вт/м. То же самое для оборудования лотков шириной до 100 мм;
• в водосточные трубы диаметром более 100 мм — 36 Вт/м. Такое же значение для укладки в лотки шириной более 100 мм;
• в ендовы — от 250 до 300 Вт/кв. м (рекомендуется укладка до 2/3 высоты в нижней части стыка);
• вдоль желобов — от 200 до 300 Вт/ кв. м;
• на капельниках и вдоль карнизов — от 180 до 250 Вт/кв. м.

На плоских поверхностях предусматривают монтаж кабеля зигзагом, не превышая радиус изгиба, рекомендуемый изготовителем. По схеме укладки определяют длину кабеля и, основываясь на полученных данных, вычисляют суммарную мощность системы снеготаяния.

Перед установкой нужен подробный чертёж с указанием мест обогрева и способа прокладки греющего кабеля

Установка коммутирующих устройств

Для контроля и управления системой обогрева крыш и водостоков используют унифицированные модули, конструкцией которых предусматривается подключение питающего провода, нагревателей, а также датчиков температуры и влажности. Блок управления монтируют в удобном для контроля и управления месте. Сигнальные сенсоры устанавливают с учётом необходимости их осмотра и обслуживания.

Контроль и управление системой «антилёд» осуществляется при помощи разнообразных датчиков, подключённых к электронному термостату или метеостанции
