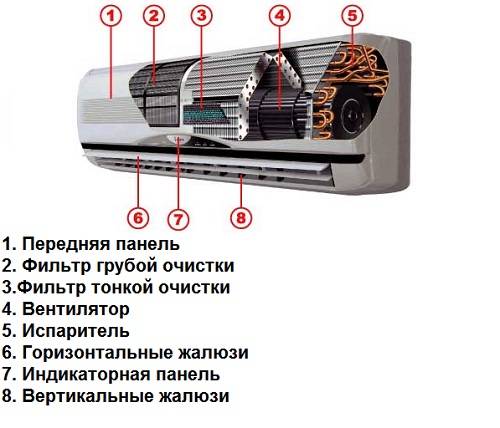

Устройство внутреннего блока сплит системы: как разобрать оборудование для прочистки и ремонта

Этапы демонтажа

Сохранение фреона поможет снизить стоимость повторного монтажа кондиционера на новом месте, где он впоследствии и продолжит работу. Правильная перекачка фреона – без потерь, о чём и сообщает инструкция по эксплуатации. Фреон разрушает озоновый слой земной атмосферы и сам по себе является парниковым газом. Да и перезаправка кондиционера на 2019 г. новым фреоном, когда вы потеряли старый, обойдётся в несколько тысяч рублей.

Освобождение контура системы от хладагента

Обязательно перекачайте фреон в наружный блок. Это делается следующим образом.

• Запустите «холодный» режим работы.
• Выберите с помощью пульта нижний температурный предел, например, 17 градусов. Это позволит внутреннему блоку быстрее перекачать фреон в наружный. Дождитесь, пока не подует холодом.
• Выкрутите бронзовые заглушки, закрывающие вентили трубок «трассы».
• Закройте вентиль между уличным блоком и тонкой трубой. У кондиционеров, выпущенных за последние несколько лет, задвижки крутятся с помощью шестигранных ключей.
• Подключите к отводу большей задвижки манометр.
• Подождите несколько минут, чтобы фреон весь ушёл в контур уличного блока. Процесс перекачки фреона удобно отследить с помощью стрелки, которая должна дойти до нулевой отметки манометра.
• Дождитесь, пока не подует тёплым воздухом, и закройте вентиль на толстой трубке. Отключите кондиционер. О его выключении свидетельствуют горизонтальные и/или вертикальные жалюзи, закрывающиеся автоматически после остановки обоих блоков.
• Навинтите обратно заглушки на вентили. Так вы обезопасите внешний блок от проникновения внутрь посторонних частиц, мешающих его работе. Если отдельные заглушки отсутствуют – замотайте эти отверстия изолентой.

Если вытащить трубки из стены нельзя, то перекусите с помощью бокорезов медные трубки на расстоянии в 20 см от штуцеров, сплющите и загните образовавшиеся концы.

Отключение электрических цепей

Снятие электрики и трубопроводов производится по следующей схеме.

• Корпус внутреннего блока снимается. Отсоединяются и вынимаются электропровода.
• Отключается и снимается дренажный шланг.
• Откручиваются и снимаются фреонопроводы.

После этого внутренний блок легко сдвинуть и снять. Внешний блок разбирается ещё проще, но в такой же последовательности.

• Отключите кабели электропитания. Перемаркируйте их – это позволит вам при повторной установке сплит-системы быстро, за пару минут подключить их к соответствующим клеммам.
• Отвинтите трубку меньшего диаметра от штуцера. Аналогично снимите с другого штуцера трубку большего диаметра.
• Отключите дренаж и слейте воду, не удалённую при работе кондиционера в режиме продувания.

Съём внутреннего и внешнего модулей

Для съёма внутреннего блока сделайте следующее.

• Определите места защёлок и замков корпуса, аккуратно отщёлкните их. Для этого используйте особый съёмник, рассчитанный именно под защёлки и замки. Плоские отвёртки (даже с тонким остриём), ножи и монтажные лопатки, которыми, например, снимают резину с колёс велосипеда, могут сломать эти замки. Действуйте крайне аккуратно.
• Ориентируясь по стрелкам на корпусе, отвинтите саморезы, удерживающие внутренний блок на монтажной пластине.
• Освободив корпус от нижних креплений, отодвиньте его нижний край от стены. Пока не снимайте его полностью.
• Снимите электрокабель, питающий внутренний блок. Для этого демонтируйте крышку клеммника, освободите концы кабеля и вытащите его за пределы внутреннего блока.
• Отключите сливной шланг. На вас может вылиться до стакана воды – заранее подставьте стакан или кружку.
• Снимите термоизолятор и открутите со штуцеров фреонные трубки. Сразу же заглушите штуцеры, чтобы во фреонопроводы внутреннего блока не попала пыль и влага из воздуха.
• Приподнимите внешний блок вверх. Снимите его с удерживающей пластины.
• Отставьте блок в сторону. Снимите саму монтажную пластину.

Внутренний блок снят. Для снятия внешнего блока сделайте следующее.

• Снимите монтажную крышку сбоку, отсоедините электропровода от кондиционера и вытащите их из клеммника. Завинтите винты клемм и закройте эту крышку.
• Отключите дренажный шланг, сливающий конденсат из наружного блока на улицу.
• Снимите фреонопроводы аналогично, как и на внутреннем блоке. Отодвиньте их в сторону.
• Выкрутите болты на кронштейнах, удерживающих внешний блок. Снимите сам блок с этих креплений.
• Выкрутите болты, удерживающие кронштейны в стене. Снимите с нее крепления.
• Вытяните из отверстий в стене «трассу» и электрокабели.

В каких случаях не нужно снимать кондиционер

Исходя из масштабов планируемого ремонта и плотности прилегания внутреннего блока к стенке, вместо того, чтобы сразу начать демонтировать систему кондиционирования, можно прибегнуть к другому способу решения вопроса.

Случай № 1

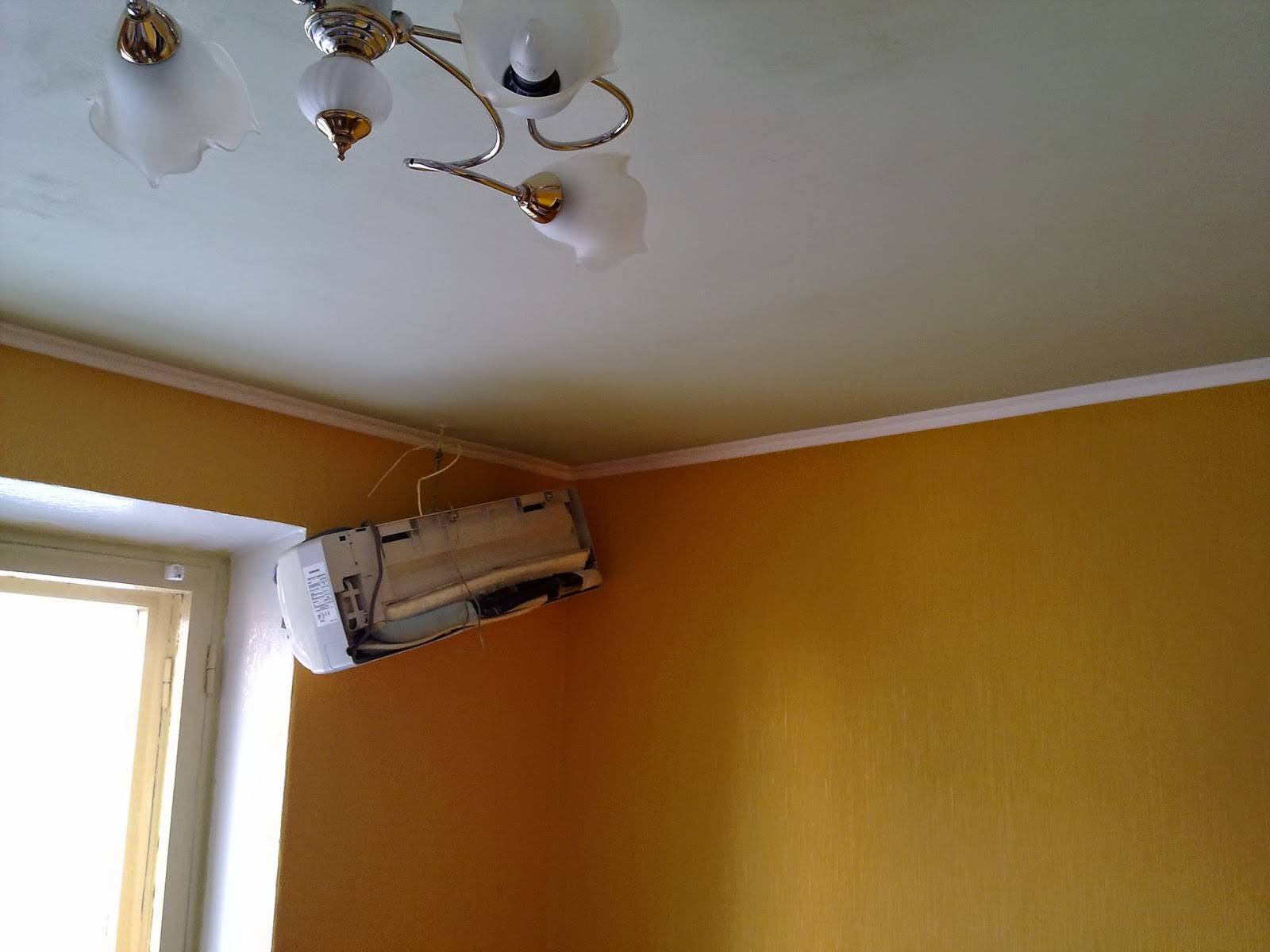

Если вы планируете переклеить обои и промежуток между стенкой и внутренним блоком достаточно большой, то необязательно демонтировать весь кондиционер, достаточно отсоединить блок от пластины.

Случай № 2

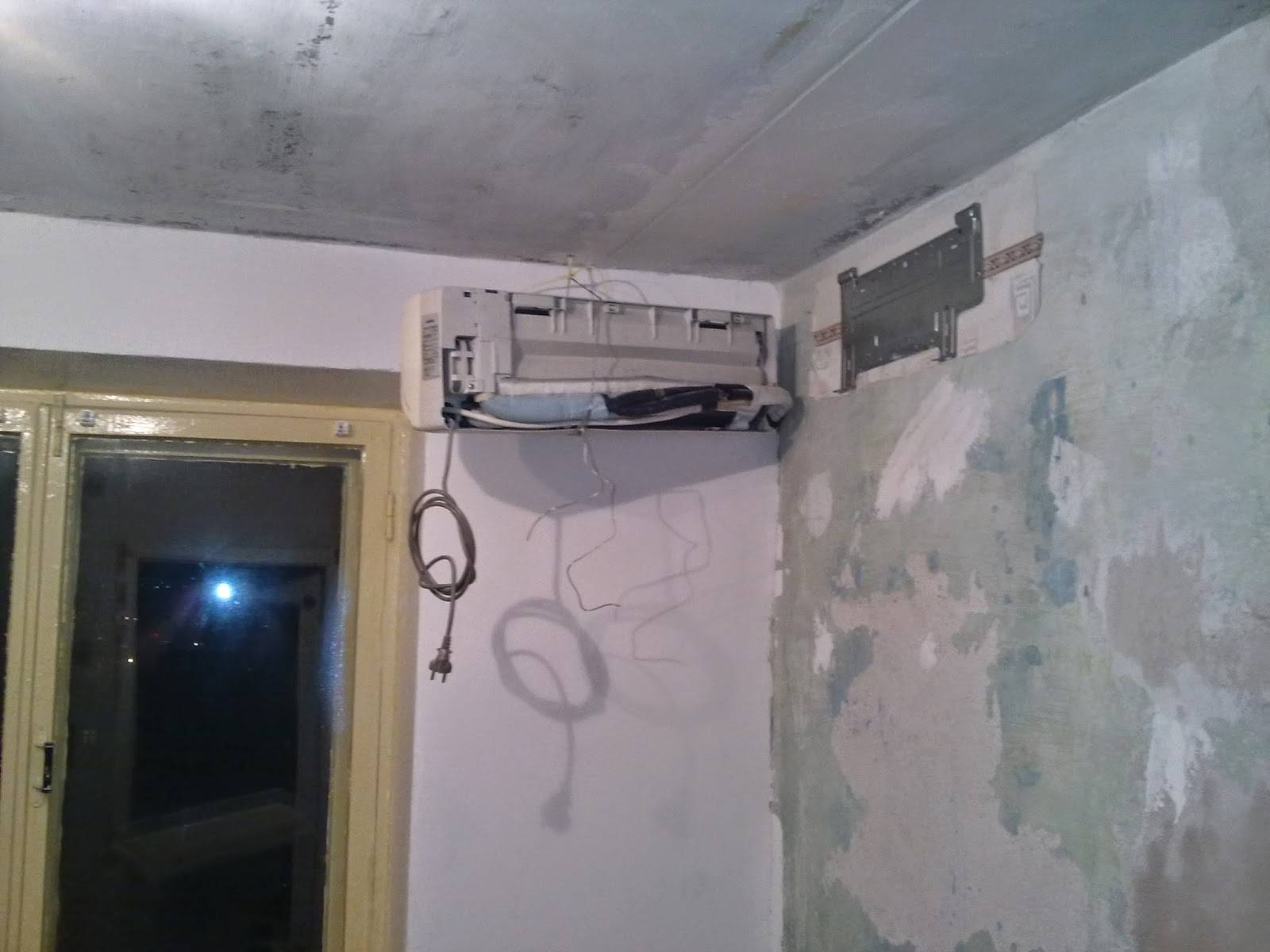

Если при ремонте вы планируете штукатурить и выравнивать стены, то можно также демонтировать только внутренний блок. По окончании ремонта протяжённости коммуникации должно хватать для обратного монтажа модуля.

Случай № 3

Встречаются случаи, когда блок необходимо демонтировать с трассой. Это может быть вызвано рядом обстоятельств:

• запланировано «понижение» потолка;
• гайки присоединения трассы к модулю располагаются в стене;
• с целью недопущения соединения гаек внутри стенки после ремонта;
• для перемещения внутреннего блока.

Случай № 1
Случай № 2

Можно ли демонтировать кондиционер своими руками

Достаточно иметь под рукой заранее приобретённый специализированный инструмент, знать некоторые технические тонкости и не торопиться. Возникает вопрос: зачем тратить время и силы, если можно вызвать соответствующих специалистов, которые произведут необходимые операции за короткое время? Можно, но существует две причины, по которым делать этого не следует:

• Цена – самый важный аспект. Средняя ценовая политика на демонтаж современной сплит-системы составляет 4000 рублей. Речь идёт о небольших квартирных моделях. Если устройство имеет солидные габариты и устанавливается преимущественно в офисах, то цена поднимется до 10000 рублей. Довольно существенно для бюджета.
• Вероятность попадания на низкокачественных «специалистов». Современное желание населения на своё собственное дело приводит к массовому появлению людей, не разбирающихся в той работе, которую они выполняют. Также и с некоторыми «мастерами» кондиционеров. Поэтому увеличивается шанс, что за большие деньги процедура будет выполнена некачественно.

Но следует сразу сказать, что не всегда снятие сплит-системы вручную может завершиться успехом. Частой проблемой является полное вытекание фреона, который достаточно дорогостоящий, и цена нового составляет не менее 1500 рублей. Поэтому при снятии кондиционера своими руками все действия следует выполнять точно.

Указания по чистке наружного модуля

Основная трудность обслуживания внешнего блока заключается в его расположении. Если он установлен на стене высотного дома сбоку от оконного проема, то от самостоятельной прочистки лучше отказаться, разве что вы проживаете на первом этаже. Безопаснее вести работы, когда конденсатор размещен в таких местах:

• на не застекленном балконе или лоджии;
• на стене частного дома, куда можно приставить лестницу;
• под окном квартиры.

Сама процедура разборки и прочистки довольно проста и выполняется в такой последовательности:

1. Вывинтите саморезы, удерживающие верхнюю крышку, и снимите ее. Демонтируйте защитную решетку вентилятора.
2. Открутите гайку крепления крыльчатки (резьба – левая) и снимите ее с вала. Оберните двигатель полиэтиленом, чтобы в него не попала жидкость.

Слева — вид сверху на теплообменник, справа — обмотанный пакетом двигатель

• Тщательно набрызгайте очиститель на теплообменник (конденсор) с обеих сторон и выждите 5—10 минут.
• С помощью ручного опрыскивателя выполняйте промывку до тех пор, пока с радиатора не перестанет стекать грязная вода. Помойте крыльчатку, снимите с мотора пакет и соберите агрегат в обратном порядке.

Включение охладителя также лучше отложить на сутки, дабы успели просохнуть уплотнители. Как чистить наружный модуль кондиционера, показано в видеосюжете:

Разборка внешнего модуля

Демонтаж мобильного или оконного кондиционера не занимает много времени – достаточно извлечь устройство из окна или снять воздуховод. При разборке полноценной сплит-системы требуется сохранить весь хладагент.

Соединительные трубки, по которым транспортируется фреон, обладают разным диаметром. Тонкий канал служит для транспортировки жидкого хладагента. Большая трубка предназначена для перекачивания газообразного фреона. При разборке кондиционера необходимо «загнать» хладагент в наружный модуль. Затем можно отключать магистральные каналы. Для перекачивания хладагента необходимо при работающем приборе завинтить патрубок с жидким фреоном, который уходит из наружного блока в помещение. Устройство за 1 минуту перекачает газообразное вещество в наружный блок. После этого следует немедленно выключить прибор.

После отключения прибора от электросети отсоединяют кабели, пометив клеммы.

Медные каналы, по которым транспортируется хладагент, можно выпрямить самостоятельно, соблюдая осторожность. Вместе с ними в помещение удаляется электрический кабель

Его прикручивают к концу трубки. Затем нужно открутить гайки, которые держат наружный модуль. Снимают блок вдвоем. В последнюю очередь со стены снимают кронштейны.

Снятый наружный модуль требует вертикального хранения и транспортировки. Для исключения возможных повреждений его помещают в коробку с пенопластом.

Снятие компрессора

В некоторых случаях требуется только демонтаж наружного блока, к примеру, когда требуется наладить работу компрессора. Внутренний блок в этом случае остается на месте. Основная задача – правильно снять компрессор:

1. демонтировать крышку наружного блока;
2. отсоединить трубки нагнетания и всасывания;
3. отсоединить электропровода;
4. отвинтить крепежные элементы вентилятора и конденсатора;
5. удалить из корпуса конденсатор;
6. демонтировать крепления компрессора и саму деталь.

Инструкция по демонтажу кондиционера своими руками

Переходим непосредственно к деинсталляции.

Наружный блок

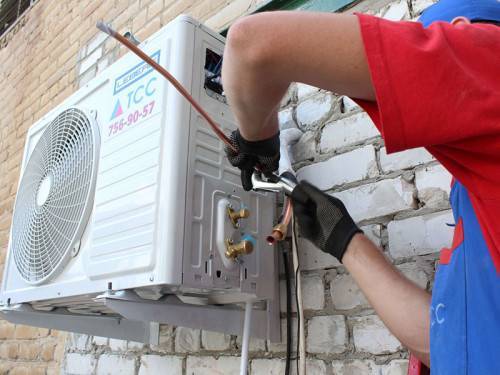

Отсоединяем фреонопроводы. Это можно сделать путём отвинчивания гаек, которыми магистрали прикручены к штуцерам наружного блока. К такому способу прибегают в том случае, если длина трубок позволяет использовать их на новом месте. Открытые штуцеры нужно надёжно заклеить изолентой или скотчем — это предотвратит их засорение.

Демонтаж наружного блока

Но в большинстве случаев фреонопроводы повторно не используют, тем более что их наращивание не допускается. Тогда трубки просто обрезают труборезом на расстоянии в 150–200 мм от штуцеров, сразу же зачеканивая их концы слесарными тисками.

Зачеканенные магистрали

Совет. Если известно, что кондиционер будет храниться в разобранном виде достаточно долго, трубки можно заполнить азотом и плотно закупорить. В отличие от воздуха, точнее, содержащегося в нём кислорода, азот не приводит к окислению материала.

После всех манипуляций с наружной части фреонопроводов необходимо снять теплоизоляцию.

Убедившись, что прибор отключён от сети, снимаем защитную крышку над местом присоединения электрокабеля. Его клеммы необходимо каким-либо образом пометить, чтобы избежать путаницы при подключении на новом месте. После этого нужно открутить зажимы, при помощи которых жилы прикручены к контактам наружного блока. Освободившийся конец кабеля прикручивают к фреонопроводам, которые после этого вручную выпрямляют, чтобы иметь возможность вытащить их через отверстие в стене.

Теперь откручиваем гайки, удерживающие наружный блок на кронштейнах, и вместе с помощником снимаем его, а затем и сами кронштейны.

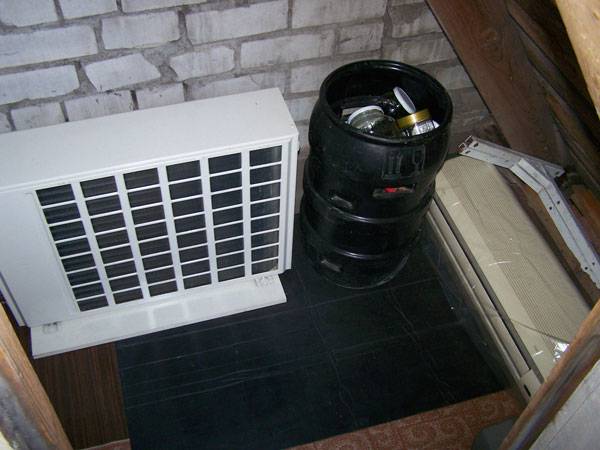

Обратите внимание! Во время хранения и перевозки наружный блок должен быть в вертикальном положении

При транспортировке очень важно избежать тряски и ударов — для этого лучше поместить блок в коробку с предварительно уложенным в неё пенопластом

Отсоединение компрессора

Если демонтаж кондиционера производится с целью ремонта компрессора, последний нужно правильно отсоединить. Делается это так:

1. С наружного блока снимаются крышки.
2. После этого можно будет отсоединить от компрессора трубки всаса и нагнетания.
3. Отключаем провода, питающие компрессор и вентилятор.
4. Откручиваем крепления, удерживающие вентили и конденсатор.
5. Снимаем конденсатор, получая доступ к креплениям компрессора.
6. Снимаем компрессор.

Действуя таким образом, вы исключите риск повреждения трубопроводов обвязки. Ещё один плюс: появляется возможность вести ремонт нескольких элементов наружного блока одновременно, что позволит справиться с задачей быстрее.

Чтобы с компрессором можно было работать, нужно вылить имеющееся в нём масло.

В случае с поршневой моделью оно без проблем сливается через всасывающий патрубок. У спиральных и роторных моделей приходится просверливать днище (диаметр отверстия — 5–6 мм). Насквозь сверлить нельзя, иначе внутрь попадёт стружка. Оставляют тонкую перегородку, которую затем протыкают пробойником.

Как снять внутренний блок

Чтобы получить доступ к фиксаторам внутреннего блока, необходимо снять с него лицевую панель. Затем отсоединяют фреонопроводы, электропровода, отщёлкивают фиксаторы и снимают блок с направляющих.

Демонтаж внутреннего блока

Обратите внимание! На этом этапе обыватель сталкивается с некоторыми трудностями: при неосторожных действиях легко можно повредить защёлки испарителя

Соблюдать осторожность следует и при отщёлкивании фиксаторов, удерживающих блок на направляющих. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций

Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций

Соблюдать осторожность следует и при отщёлкивании фиксаторов, удерживающих блок на направляющих. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций. Соблюдайте осторожность с защелками!

Соблюдайте осторожность с защелками!

Сняв внутренний блок, откручивают монтажную пластину, извлекают из стены фреонопроводы с питающим кабелем и откручивают декоративный короб, уложенный вдоль наружной стены.

Порядок чистки

Каждый блок сплит-системы нуждается в особом внимании и соответствующем подходе к чистке. Не используйте жесткие щетки и разные металлические предметы, так как вы рискуете безнадежно испортить агрегат.

По количеству основных агрегатов сплит системы процедуру её очистки также можно разделить на два этапа: уход за внутренним блоком и чистка наружного модуля.

Для начала нужно прочистить воздушные фильтры. Сделать это самостоятельно в домашних условиях несложно. Фильтры рекомендуется чистить не реже одного раза в неделю. Грязь легко смоется, если фильтры замочить на 30 минут в теплой воде с добавлением моющего средства. После замачивания эти элементы нужно тщательно прополоскать и просушить. Только после этого их можно устанавливать в кондиционер.

Первым шагом при проведении обслуживания сплит системы является очистка элементов фильтрации.

Еще один важный узел, нуждающийся в регулярной чистке – вентилятор. Внешне он напоминает валик, с помощью которого холодный воздух подается в помещение. Его можно вынуть из кондиционера или почистить без демонтажа. Если вы предпочли второй вариант, то лопасти обрабатывают мыльным раствором, смывают его, а потом запускают на слабую мощность, чтобы просушить. В процессе чистки мусор может падать на пол, поэтому застелите пол газетами, и, если возможно, уберите ковровое покрытие.

Необходимо понимать, что даже незначительное скопление пыли и жировых отложений может создать проблемы в функционировании всего устройства.

Уход за теплообменником – залог длительной и бесперебойной эксплуатации вашего кондиционера. Его рекомендуется чистить не реже одного раза в год. Чтобы добраться до механизма, нужно снять решетку, а загрязнения удалить при помощи пылесоса или мягкой влажной тряпки. Эта работа потребует повышенной аккуратности и внимательности, поскольку можно легко повредить и механизм, и руки. В процессе чистки теплообменника, внимательно его осмотрите.

Если заметите следы коррозии, то лучше сразу обратиться в сервисный центр, так как впоследствии все это может привести к утечке фреона.

А для того, чтобы избавиться от неприятного запаха придется провести антисептическую чистку. Для этого 0,5 литра спиртового антисептика (его можно приобрести в аптеке) заливают в бутылку с распылителем и распыляют перед включенным кондиционером. Капельки затягиваются внутрь и спустя короткое время неприятного запаха уже не будет.

Обязательной на заключительном этапе обслуживания сплит системы будет процедура обработки всех деталей противогрибковыми средствами и антибактериальными составами.

Не забудьте про дренажную систему. Причиной засора дренажной трубки может быть как пыль, так и плесень. Есть несколько способов прочистки:

1. Пропустить мыльный раствор через испаритель, он поможет избавиться от пыли и жира;
2. Продуть отсоединенную дренажную трубку пылесосом. Но этот способ возможен только в том случае, если система не очень засорена.
3. Сливную трубку полностью отсоединяют, промывают, обрабатывают сильным обеззараживающим средством (это, практически, единственный способ справиться с сильным загрязнением).

В качестве дезинфицирующего средства можно применять хлоргексидин – дешевый, но «работающий» препарат, продается в любой аптеке. Ну, а для того, чтобы убедиться, что прочистка дала нужный результат, залейте 1,5 литра простой воды в дренажную систему.  Если все в порядке, вода просто вытечет наружу.

Нужно залить в систему дезинфицирующее средство, например, используемый в больницах хлоргексидин, приблизительно 4 флакона.

Наружный блок загрязняется не меньше внутреннего. В него попадает не только грязь, но и пыльца растений, пух и даже мелкие ветки. Чистят его с помощью обычного или моющего пылесоса. Если к наружному блоку есть свободный доступ, то верхнюю крышку лучше снять и тогда появится свободный доступ не только для пылесоса, но и для тряпки с моющим средством. Однако, промывая лопасти, будьте осторожны, чтобы вода не попала в электрическую часть прибора. Кстати, радиатор, лопасти вентилятора и лоток для конденсата можно обработать парогенератором

Это даст не только чистящий, но и обеззараживающий эффект, что тоже немаловажно

Приведённые советы по самостоятельному обслуживанию кондиционера окажут практическую помощь в поддержании его в постоянной чистоте.

По мнению  специалистов, чистить сплит-систему нужно один-два раза в год: весной и осенью. Если агрегат используется в очень загрязненной среде – то чаще. Следуя простым рекомендациям, вы сможете самостоятельно почистить кондиционер, не прибегая к помощи профессиональных мастеров.

Видео: демонтируем кондиционер с последующей установкой на новом месте

Процедура демонтажа кондиционера технически является достаточно простой. Сложность, с точки зрения обычного пользователя, состоит в том, что некоторые операции трудно выполнить без профессионального инструмента. Если вы все же твёрдо решили не обращаться к специалистам, рекомендуем пригласить ещё одного человека в помощь — тогда даже без специнструментов задача окажется вполне посильной.

Если вы заметили, что холодный воздух выходящий из сплит-системы имеет неприятный сладковатый запах гнили – это значит, что агрегат срочно нуждается в профилактической чистке

Кроме неприятного запаха, засорение внутренних узлов кондиционера приводит к более быстрому износу силовой системы устройства, повышенному расходу электроэнергии и, что самое неприятное, может вызвать целый ряд аллергических заболеваний органов дыхания.

Конечно, выполнить эту процедуру можно поручить сервисному работнику, особенно если кондиционер все еще находится на гарантийном обслуживании. Но если вы пользуетесь сплит-системой достаточно давно и не намерены платить большие деньги за то, с чем вполне можете справиться самостоятельно, то должны знать порядок разборки кондиционера для проведения его профилактической чистки.

На самом деле компаний, производящих сплит-системы, сегодня существует достаточно много, но все они предполагают более-менее унифицированную систему построения внутренних блоков. Поэтому, даже если вы столкнетесь с некоторыми конструктивными отличиями, основная методика разборки останется единой.

Как разобрать для обслуживания внутренний блок сплит-системы

Первым делом вам следует подготовить набор отверток различного размера и конфигурации рабочей области. Также не забудьте положить рядом с собой коробочки для сбора крепежных деталей, а также функциональную и электрическую схему кондиционера (в некоторых моделях электрическая схема нанесена на внутреннюю сторону верхней крышки блока). Для очистки внутренних элементов сплит-системы понадобится пылесос, моющие средства и чистые тряпки.

1. Обесточьте кондиционер. Это первое, что следует сделать с целью соблюдения правил электробезопасности. Не выключайте кондиционер кнопкой пульта ДУ, а просто извлеките вилку из розетки.
2. Удалите верхнюю крышку блока. Открутите несколько болтов (два или три), покрытых декоративными заглушками, и снимите верхнюю крышку внутреннего блока кондиционера. Крышку, покрытую изнутри слоем грязи и плесени, следует вымыть в ванной комнате, используя щетку и моющее средство.
3. Извлеките воздушные фильтры. Удалите пластиковые фильтры грубой очистки воздуха. Они могут крепиться как на крышке блока, так и внутри него. Фильтры также промываем под сильной струей воды, помогая себе щеткой.
4. Извлеките направляющие воздушного потока. Слегка сгибая, достаньте из пазов специальные жалюзи, направляющие поток холодного воздуха внутрь помещения. Они тоже, скорее всего, нуждаются в усиленной помывке.
5. Отсоедините нижнюю крышку внутреннего блока, дренажную трубку и провод электропитания сплит-системы. Аккуратно отожмите три защелки, после чего отсоедините от внутреннего блока сплит-системы сливную ванночку вместе с выводящим шлангом.
6. Отсоедините клеммные колодки электропроводки, извлеките электронный блок управления и трансформатор. Чтобы вынуть блок управления из сплит-системы, следует аккуратно отжать боковые крепления, после чего потянуть устройство на себя. Не забудьте перед этим открутить провода заземления.

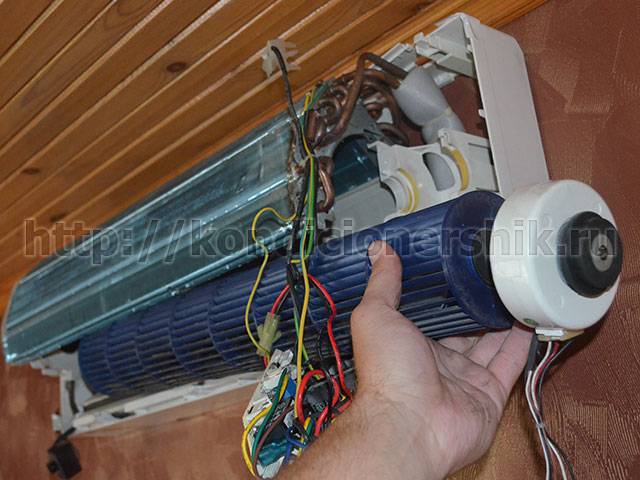

7. Демонтируйте двигатель вентилятора.Отвинчиваем болты, крепящие электродвигатель к шасси, приподнимаем испаритель и извлекаем наружу двигатель вместе с роторным вентилятором.
8. Отделите двигатель от вентилятора. Сначала придется аккуратно прогреть паяльником головку болта, чтобы разблокировать тепловой замок на шкиве двигателя. После того как лопасти вентилятора будут сняты со шкива, их можно тщательно вымыть в ванне.

Сборку внутреннего блока сплит-системы следует производить в обратном порядке.

Знания о том, как снять кондиционер со стены своими руками могут понадобиться в нескольких случаях:

• если планируется переезд;
• если необходимо провести ремонтно-восстановительные работы;
• если планируется замена кондиционера на новый и нет желания платить за демонтаж старого.

Для начала при смене места расположения стоит разобраться с отсоединением кондиционера со стены полностью, то есть обоих блоков

В данном случае важно не только произвести качественный демонтаж, но и соблюсти правила транспортировки модулей сплит-системы

Как снять кондиционер со стены самостоятельно: инструкция

Перед началом снятия сплит-системы, нужно подготовить не только обычные бытовые инструменты, но и профессиональные.

К необходимым инструментам для демонтажа сплит-системы относятся:

• труборез;
• бокорез;
• строительный нож;
• крестовая и интегральная отвёртки;
• торцевые ключи-шестигранники;
• манометрический коллектор;
• рожковые и разводные ключи;
• дрель;
• шуруповёрт.

В ряде случаев может понадобиться страховочное снаряжение.

Подготовительный этап

После подготовки инструмента изучите рекомендации специалистов по правильному демонтажу системы кондиционирования. Большинство пренебрегает рекомендациями профессионалов, после чего кондиционер демонтируется с множеством ошибок.

Интересно:

Демонтаж без закачки фреона в устройство приводит к его утечке. Восстановить фреон затем достаточно непросто и дорого. Минимальная сумма финансовых затрат – четыре тысячи рублей.

Спуск фреона

Предусмотрено три основных метода, как произвести демонтаж кондиционера собственноручно:

• разбор с выпусканием фреона;
• сохранение фреона в приборе;
• сбережение хладагента в полном объёме благодаря применению особой методики и специализированного оборудования.

Последний метод позволяет получить максимальный эффект без потерь, но остальные методы также широко используются.

Перед проведением работ внимательно рассмотрите конструктивные особенности системы кондиционирования. Она представляет собой замкнутый контур с хладагентом и включает компрессор, испаритель с конденсатором и систему медных трубок для соединения всех составляющих элементов и обеспечения подачи и отбора хладагента.

Для отключения системы кондиционирования без потери хладагента нужно закачать его в конденсатор. Это возможно при функционировании в режиме охлаждения посредством перекрытия вентиля от изделия к трубочке. Для перекачки фреона в полном объёме потребуется не более одной минуты. После перекачки необходимо перекрыть вентиль на трубке. С помощью данной операции вы сможете прекратить полную подачу газа.

Демонтаж

Работы начинаются со снятия внешнего блока. Для этого сначала необходимо отсоединить медные трубки. Трубки обрезаются на расстоянии порядка двадцати сантиметров от штуцера, а после зачеканить срезы для полной герметизации.

При длительном хранении устройства в разобранном состоянии медные трубки заполняются азотом, обеспечивают герметичность для предотвращения окисления.

Работы начинаются со снятия внешнего блока

Наружный блок

После отсоединения медных трубок устраните тепловую изоляцию. Желательно, чтобы операция производились двумя людьми: один будет работать снаружи здания, а другой внутри помещения. Это значительно упростит и ускорит процесс.

Так, один человек произведёт отключение электрической энергии, а другой отсоединит провода.

Трубки следует выпрямить, чтобы они смогли пройти сквозь отверстия в стенке. Далее, к ним прикручивается конец кабеля, перетаскиваемого в помещение. После этого откручиваются гайки, которые поддерживают внешний блок на кронштейнах.

В завершении операции блок снимают и перетаскивают в здание. Хранение его возможно только вертикально.

Отсоединение компрессора

Компрессор очень важно демонтировать правильным образом. Для этого необходимо произвести следующие операции:

1. Снять крышку с внешнего модуля.
2. Отсоединить трубки всасывания и нагнетания.
3. Обесточить электропроводку.
4. Открутить крепёж конденсатора и вентилятора.
5. Вытащить конденсатор.
6. Удалить крепления и произвести демонтаж компрессора.

При данной последовательности мероприятий устраняется возможность дефекта труб и становится возможным проведение ремонта прочих узлов.

Внутренний блок

Имеются случаи, когда хозяева ограничиваются демонтированием только внешнего блока. К примеру, при ремонте компрессора

Когда требуется удаление всей сплит-системы, важно учитывать имеющиеся нюансы демонтажа внутреннего блока

Чтобы демонтировать внутренний модуль кондиционера, необходимо выполнить следующие действия:

Снять крышку корпуса, ориентируясь на указатели, находящиеся в нижней части изделия.
Отсоединить электрокабель путём откручивания от клемм, после чего осторожно вынуть из сплит-системы.
Отцепить патрубок, установив заранее резервуар, оттуда может вытечь жидкость.
Снять теплоизолятор и отсоединить трубопровод с хладагентом.
Открутить осторожно трубки как при снятии внешнего блока, и замотать их изолирующей лентой, либо закрутить крышками.

1. Аккуратно демонтировать внутренний модуль и удалить установочную пластинку.

Выводы и полезное видео по теме

Более наглядно увидеть процесс чистки сплит-системы можно в видео:

Проводить самостоятельный ремонт и чистку сплит-систем можно при грамотном подходе к делу. Крайне желательно изучить конструкцию техники, документацию к ней и особенности обслуживаемого устройства.

Также необходимо придерживаться техники безопасности. Если поломку не удается диагностировать и исправить самостоятельно, не нужно повторно включать неисправную сплит-систему в сеть. Лучше всего обратиться в специализированную компанию.

Если у вас появились вопросы по теме статьи, вы можете задать их в блоке с комментариями. Там же можно поделиться ценным советом или рассказать как самостоятельно чистили сплит-систему.

Выводы и полезное видео по теме

Особенности эвакуации фреона наглядно показаны в следующем ролике:

Демонтаж бытового кондиционера всегда необходимо выполнять с учетом полной откачки хладагента, чтобы избежать потери фреона. Между тем достаточно часто на практике встречается обратная ситуация, когда фреон попросту сбрасывают в атмосферу. Такой подход недопустим, так как нарушает природную среду существования людей. Проще говоря, люди травят сами себя, прибегая к методам банального слива фреона без правил.

Хотите поделиться собственным опытом откачки фреона и дать полезные рекомендации по ремонту? Или у вас остались вопросы, которые мы не рассмотрели в этом материале? Задайте их нашим экспертам и другим посетителям сайта в блоке для комментариев, расположенном ниже под этой статьей.
