Узлы прохода вентиляционных вытяжных шахт: разновидности, применение и особенности установки

Вентиляционные шахты частных домов

расстояния от вытяжной шахты до конька крыши

Вентиляционные шахты в частных домах сооружают по тем же принципам, что и в многоквартирных. Первоначально выбирается тип вентиляции. Далее подсчитывается воздухообмен, в зависимости от него подбираются диаметры и форма воздуховодов.

Вентиляционные шахты в частных домах часто заменяются воздуховодами. Места, в которых воздух поступает в дом и где он выбрасывается на улицу, определяются схемой

Очень важно правильно расположить оголовок вытяжной трубы относительно крыши. На оголовок вентиляционной шахты частного дома всегда надевается зонт

Воздуховоды, также как и вентиляционные шахты, в частных домах устраиваются из пластиковых или металлических труб.

Другие материалы, из которых можно сделать вентиляционную шахту самостоятельно:

доски, оббитые металлическим листом;
оштукатуренный кирпич.

Для улучшения аэродинамики и предотвращения скопления конденсата стенки изнутри утепляют тонким слоем минеральной ваты или войлоком, которые обязательно оштукатуривают. Можно утеплить шахту и снаружи, что значительно облегчает дальнейшую эксплуатацию трубы.

Ход работ по утеплению:

очистить поверхность стенок.
нанести клей и плотно приложить утеплитель.
укрепить дюбелями.
оштукатурить.

Достаточно простая технология, освоить которую может любой домашний мастер.

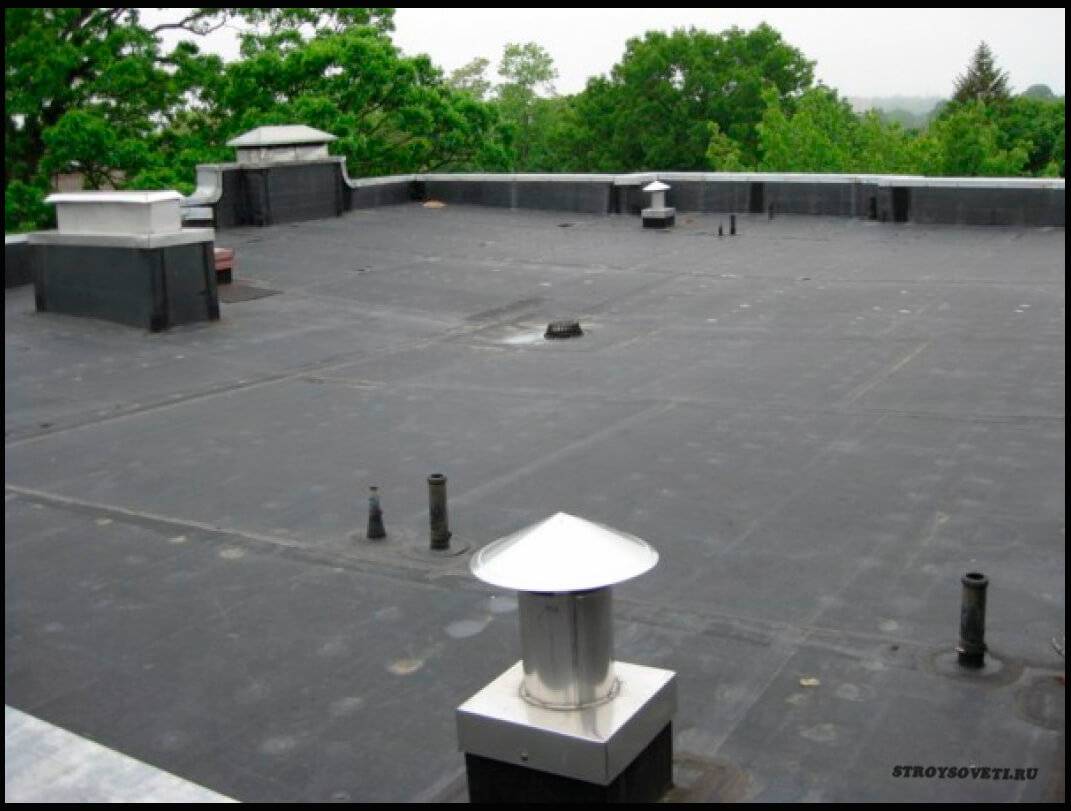

Монтаж УП на бетонной крыше

Процесс установки проходки в бетонной крыше не сложнее, чем это происходит на обычной крыше. Чаще всего бетонное основание покрыто мягким кровельным материалом типа еврорубероида и т. п. Отверстия в плитах перекрытия предусматриваются еще на стадии разработки проекта. Оптимальное обустройство УП предусматривает использование пластиковой втулки. Ее вставляют в отверстие бетонной плиты, закрепляя с внутренней стороны.

Пластиковую опору смазывают герметиком и приклеивают к гидроизоляции крыши. Причем приклеить необходимо с точной центровкой разметки под вентиляционную трубу. Воздуховод вставляют внутрь пластиковой втулки и в зазоры между их стенками вбивают деревянные распорки. Для продления срока службы узла, древесину предварительно обрабатывают антисептиком.

Далее, идет процесс утепления и герметизации узла. Если для проходки использовалась пластиковая втулка, ее закрывают утеплителем и герметизируют пенополиуретановым составом. Однако в бетонных перекрытиях могут для проходок использоваться металлические или асбестоцементные втулки. Их герметизируют горячим битумом.

В бетонной плите узел прохода трубы через кровлю сложно герметизировать. Хотя стыки опорной части хорошо обработаны герметиком, не исключается возможность его отслоения. Для 100% защиты узла на него надевают наружный колпак, закрывающий все стыки от попадания воды. Вдобавок колпак-насадка способен заменить растяжки, способствующие устойчивости воздуховода.

Советуем почитать:

Как вывести дымоход через крышу;
Устройство крыши дома – односкатной, двускатной и плоской

Технологии монтажа узла УП

Рисунок 3. Последовательность монтажа узла прохода.

Для монтажа элемента прохода воздуховода внутрь деревянной стропильной системы достаточно выполнить последовательность действий:

Демонтаж кровли. Вокруг трубы вырезается люк либо два соседних листа временно сдвигают в сторону.
Установка нижних элементов. Две штампованные металлические пластины фиксируются друг к другу клеевым составом по месту, заводятся снизу обрешетки из чердачного помещения, крепятся к ней саморезами.
Укладка изолятора. Лист изоляционного материала (базальтовая вата по стеклохолсту) с отверстием под трубу одевается на нее сверху, укладывается на пластины, смонтированные на предыдущем этапе.
Восстановление покрытия. Использующаяся облицовка (профлист, металлочерепица) возвращается на место, не доходя до трубы по периметру на 2-5 см.
Монтаж корпуса. На трубу надевается декоративный кожух под цвет используемого покрытия.
Установка юбки. Резиновая деталь, повторяющая форму корпуса, одевается через трубу, фиксируется к ней хомутом.

Узел прохода через кровлю не может обеспечить абсолютную герметичность, поскольку чаще всего используется волнистая кровля. Между волнами, плоской подошвой корпуса остается свободное пространство, в которое вода может попасть лишь сверху.

Схема размеров узла прохода.

Для защиты от осадков узлы, в которых вентиляция пересекает плоскость кровли, герметизируют следующим способом:

фартук из листовой стали состоит из двух деталей для возможности регулировки по ширине;
разметку производят по месту, вырезая в каждой детали полукруг под трубу;
по бокам деталей имеется изгиб, высота которого равна высоте волны используемого материала;
длина фартука составляет расстояние от конька до дальней от него стенки воздуховода + 45 см;
ширина кратна расстоянию между волнами (в пределах 75 – 60 см).

Детали фартука приклеивают внахлест, верхняя часть запускается под коньковый элемент, снизу влага попасть в кровельный пирог не сможет благодаря законам физики. При значительном удалении от конька запустить под него фартук не получится. В этом случае используют металлическую полосу, которая крепится по периметру (шаг саморезов 5 – 3 см), качественно огибая самые сложные конфигурации профиля листов металлочерепицы. Под фартук подкладывают резиновый уплотнитель либо используется герметик (рис.2)

Резиновая юбка может использоваться самостоятельно без металлического патрубка для полимерных труб 11 см в диаметре. Подобные воздуховоды обычно удаляют воздух из центральных пылесосов либо систем канализации (фановые трубы). На резиновом конусе имеются цилиндрические риски с соответствующими диаметрами. Для обеспечения герметичности для 11 мм трубы срезается меньший размер (9 см). Резиновые юбки качественно прилегают к вертикальным, горизонтальным волнам профлиста/металлочерепицы, ондулина. Перед монтажом по периметру наносится герметик, фиксация осуществляется к кровельному материалу, а не к обрешетке (рис. 3)

Плоскую бетонную крышу проходят другим способом:

после изготовления отверстия в плите покрытия в него монтируется бетонный стакан;
он крепится анкерами, заделывается раствором;
диаметр сквозного отверстия стакана соответствует наружному размеру металлической проходки.

В стаканах имеются анкеры для качественной фиксации металлических элементов от вертикального смещения. При значительном удалении воздуховодов от конька резко увеличивается высота трубы над уровнем ската. Вертикальное смещение предотвращают системами растяжек, крепящихся к крыше анкерами.

Независимо от способа крепления патрубка (в композитную кровлю или ж/б плите) эта деталь имеет нижний фланец для крепления клапана либо труб воздуховода. Таким образом, конструкция проходки состоит из двух основных элементов:

патрубок – кусок трубы с фланцами, герметизирующий щель между основанием кровли, воздуховодом
раскладка – широкая металлическая полоса с боковыми отбортовками, герметизирующая щель между верхним слоем кровельного пирога, трубой.

Производители натуральной, цементно-песчаной черепицы выпускают специальные элементы для систем вентиляции из этого же материала. Они выполнены в едином стиле с гонтами основной кровли, поэтому обеспечивают максимальную интеграцию инженерных систем.

echo get_the_author_meta(«display_name», $auhor); ?>

Особенности монтажа воздуховода

монтаж воздуховода

Узел прохода вентиляции состоит из таких элементов:

Труба воздуховода.
Отверстие в кровле.
Проходка, обеспечивающая механическую прочность конструкции и герметичное соединение деталей.

Последняя деталь представляет собой основную часть механизма.

Проведение работ по жесткой кровле

Если используется жёсткая кровля (металлочерепица, шифер или другая), работы выполняют таким образом:

Делается квадратное отверстие в кровле.
Зазор между ним и трубой заполняют негорючим теплоизоляционным материалом.
Выполняют подбортовку, защищающую трубу от попадания влаги от теплоизоляционного слоя.

При установке сначала монтируют нижнюю деталь, затем боковую часть. После этого устанавливают оставшуюся часть конструкции.

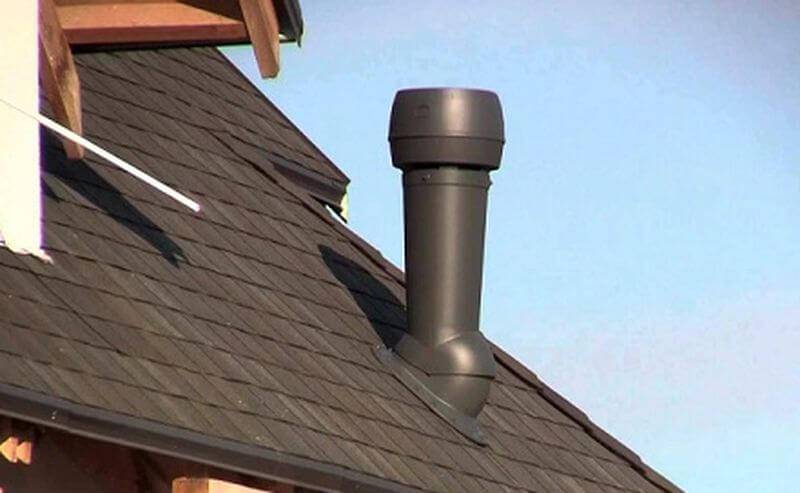

Обустройство перехода по мягкой кровле

переход по мягкой кровле

Такие переходы удобно делать из мягкого материала. Для этого используются специальные разновидности пластика или резины, устойчивых к высоким и низким температурам, влажности атмосферным воздействиям, влиянию солнечного ультрафиолетового излучения. Наличие мягкого гофрированного рукава позволяет обеспечить вертикальное расположение трубы на кровле, расположенной под различными углами.

Выполнение работ происходит следующим образом:

Производится разметка. При этом нужно предусмотреть, что отверстие должно иметь диаметр, который на 2-3 сантиметра больше, чем у трубы.
Вырезают отверстие в кровли. Способ выполнения работ зависит от материала, из которого она состоит. Например, при использовании профнастила дрелью делают несколько отверстий по контуру. Затем в нужных местах материал отрезают ножницами.

Нужно внимательно отнестись к работе со слоями пароизоляции и теплоизоляции. Их необходимо разрезать очень аккуратно, не нарушая структуру. Чтобы сохранить герметичность, их скотчем прикрепляют к трубе воздуховода.

При установке фартука мягкий кровельный материал устанавливают таким образом, чтобы обеспечивалась герметичность соединения. Здесь целесообразнее использовать мягкие фартуки, обеспечивая герметичность соединения наплавляя края.

Типовые варианты исполнения узла прохода вентиляции

варианты исполнения узла прохода вентиляции

Долгое время применялись узлы, имеющие упрощённую конструкцию. В неё входили следующие элементы:

Отрезок круглой или квадратной трубы нужного покупателю диаметра.
Вокруг него приварена монтажная шайба, в которой для прочности использованы рёбра жёсткости, расположенные в вертикальной плоскости.
Используется цементный монтажный стакан, который позволяет монтировать трубу на кровле, расположенной под различным углом наклона, обеспечивая горизонтальную площадку для установки.
В некоторых конструкциях перед проходом сквозь крышу сделано утолщение трубы. Оно позволяют лучше остывать воздуху, который должен выйти наружу. Такой способ позволяет снизить вероятность образования конденсата.

Существуют узлы прохода с клапаном или без него. Эта деталь необходима для того, чтобы регулировать интенсивность потока воздуха, проходящего через трубу. Может быть предусмотрено ручное или автоматическое управление.

Устройства можно разделить с учётом формы сечения воздуховода. Они бывают: круглыми, квадратными, прямоугольными или овальными. Форма выбирается в соответствии с требованиями существующей в доме системы вентиляции.

Существует большое количество разновидностей кровельных покрытий для частных домов. Часто производители предусматривают узлы прохода, имеющие подходящий дизайн.

конструкция узла прохода вентиляции

При правильном выборе конструкции можно гарантировать наличие герметичности и отсутствие конденсата. Важна не только исправность, но и наличие нужного дизайна, соответствующего оформлению крыши

Важно наличие возможности проводить аэрацию межкровельного пространства. В таких системах есть возможность выводить влажный воздух оттуда, предотвращая образование конденсата, защищая утеплитель от разрушения, а кровлю от обледенения и деформации

Рекомендуется выбирать высоту не менее той, которая у дымоходной трубы. Это поможет обеспечить стабильность тяги.

Основные требования СНиП по проходу дымохода через кровлю

Основные требования, касающиеся обустройства систем отопления в частном доме, можно найти в СНиП 41-01-2003 «Вентиляция, кондиционирование и отопление». Информация о правилах возведения печи и дымохода размещены в подразделе «Печное отопление» (6.6). Далее будет представлена небольшая выборка, касающаяся именно интересующего нас в данной публикации узла.

Пункт говорит о том, что устье (верхний обрез) дымоходов должен быть защищен от прямого попадания атмосферных осадков. Поэтому на оголовок трубы закрепляется дефлектор, зонт или другие прикрывающие сверху это отверстие приспособления, которые, вместе с тем, не должны создавать препятствий свободному выходу дыма.

Защитный колпак с сетчатым искроуловителем

Пункт – дымоходные трубы твердотопливных печей (работающих на дровах или торфе), проходящие через крыши, покрытые горючим кровельным материалом, должны быть оснащены искроуловителями, с установленной в них металлической сеткой, имеющей ячейки не более 5×5 мм. (К слову, ставить слишком мелкую сетку, менее 2×2 мм, не рекомендуется, так как она будет очень быстро зарастать сажей).
Пункт устанавливает минимальные расстояния между наружными поверхностями стенок дымохода и элементами стропильной и кровельной систем, изготовленных из горючих материалов. Они должны составлять:

— для труб из кирпича (минимальной толщиной 120 мм) или жаропрочного бетона (толщиной не менее 60 мм) расстояние должно составлять не менее 130 мм.

— для керамических труб без внешней термоизоляции – 250 мм;

— для керамических дымоходов с внешней термоизоляцией из материалов с термическим сопротивлением не меньше 0,3 м×°С/Вт – 130 мм.

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

воздушного обмена в мансардном или чердачном помещении дома;
монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

угол ската крыши;
вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

ТИПЫ ВЕНТИЛЯЦИОННЫХ СИСТЕМ

Конструктивно вентиляция делится по типам (видам) в зависимости от производственной необходимости, удобства проживания, стоимости и т.п. Системы вентиляции бывают:

Естественный, не принудительный воздухообмен. Вытяжка появляется из-за неодинаковых физических параметров носителя (температура, давление) снаружи и внутри помещения.
При комбинированной системе используются как электромеханизмы, так и естественная циркуляция.
Электромеханическая принудительная вентиляция. Перемещение воздушных масс осуществляется электро вентиляторами. Этот тип может и не включать в себя вытяжную вентиляционную шахту, особенно в одноэтажном доме.

Как правило, каждый вид системы воздухообмена включает в себя воздуховоды, вытяжную вентиляционную шахту и защитный зонт.

Узел прохода вентиляции через кровлю

Без вентиляции невозможно комфортное времяпрепровождение внутри строения или создание оптимальных рабочих условий для человека, а потому она должна быть продумана и спланирована еще на этапе проектировки любого здания

Обычно вентиляционные каналы выводятся прямо через кровлю, но как сделать, чтобы крыша после таких манипуляций не дала течь и не подводила владельцев? Для этого важно правильно и с соблюдением всех предписаний смонтировать узел прохода вентиляции через кровлю

Узел прохода вентиляции через кровлю

Вентиляционные узлы прохода через мягкую кровлю

Что это такое и зачем он нужен?

Узел прохода (или сокращенно УП) вентиляции устанавливается на кровле и может иметь различную, хоть и во многом схожую у разных моделей конструкцию. Он выполняет функцию аэратора и используется как для принудительного, так и естественного процесса транспортировки загрязненного воздуха из помещений на улицу.

Схематическое изображение узлов прохода через кровлю

На заметку! Температура воздуха внутри помещений согласно нормативным документам не может превышать 80 градусов, влажность – 60%. При этом газовоздушная смесь должна быть химически инертной. Именно для улучшения показателей состояния воздуха внутри помещения и используются системы вентилирования, выход которых практически всегда располагаются на крыше.

Вентиляционные узлы на кровле

Узлы прохода могут устанавливаться на специальные железобетонные стаканы либо прямо на кровельный материал. На их размеры и форму значительное влияние оказывает тип покрытия крыши, толщина и характеристики материалов, используемых для создания пирога кровли, тип самой системы вентиляции. А выбор последней будет зависеть от того, какие условия будут создаваться внутри эксплуатируемых помещений – учитывается степень влажности, запыленности, загазованности и т. д.

Стакан монтажный (узел прохода) на шахту квадратного сечения для вентиляторов ВКРС-ДУ и ВКРВ-ДУ

Изготовление узлов прохода производится согласно требованиям ГОСТ 15150. Основные требования к УП следующие:

толщина металла, из которого он изготовляется, составляет не менее 1,9 мм,
диаметр круглой части элемента – 10-12,5 см. Если УП имеют квадратное сечение, то размеры могут быть любыми,
поверхность должна быть обработана антикоррозийными составами – обычно это грунтовка ГФ-021,
размер кольца-опоры должен быть больше диаметра патрубков,
максимальная длина всей конструкции узла прохода не может превышать 1 м без учета клапана для электропривода.

Размеры узла прохода

Такие проходки используются главным образом для постоянно задействованных систем вентиляции

ГОСТ 15150. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Строение узла и самой системы вентиляции

Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу. Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора. Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.

Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков. Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров. На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.

Узел похода через кровлю

Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши. Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков. Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.

Этапы монтажа гибкого узла прохода

В продаже существует большое число разновидностей узлов прохода. Они отличаются своей конструкцией и другими параметрами.

Круглый узел прохода

Особенности крышных вентиляторов

Еще один элемент системы вентиляции – крышный вентилятор. С помощью этих устройств из помещений выводится отработанный загрязненный воздух.

В основном они предназначены для работы в системах общеобменной вентиляции без вентканалов, но используются и с воздуховодами. Основное преимущество крышных вентиляторов – их использование позволяет уменьшить требуемую длину воздуховодов.

В регионах со слабой и средней ветровой нагрузкой можно установить оригинальный и эффективный флюгер-дефлектор. Он заставит систему работать даже при незначительных дуновениях ветра

Варианты кровельных вентиляторов различаются габаритами, мощностью, производительностью, уровнем звукового давления.

Можно выделить следующие распространенные типы:

осевые ВКО устанавливают на производственных зданиях;
КРОВ можно использовать в частных домах;
ВКРМ и ВКР подключаются к воздуховодам.

Какие преимущества крышных вентиляторов можно отметить:

для установки не требуется отдельное помещение;
простое техобслуживание;
в моделях с откидными корпусами облегчается доступ к основным частям.

Выбирая крышный вентилятор, нужно обратить внимание на производительность модели, материал выполнения корпуса, способ энергопитания, вырабатываемый шум. Если в вытяжном канале отсутствует тяга, крышный вентилятор – хорошее решение проблемы

При использовании моделей с вертикальным выбросом воздух выбрасывается вверх иногда до нескольких метров в высоту

Если в вытяжном канале отсутствует тяга, крышный вентилятор – хорошее решение проблемы. При использовании моделей с вертикальным выбросом воздух выбрасывается вверх иногда до нескольких метров в высоту

Большинство изделий изготавливаются как центробежные или осевые:

Осевой вентилятор применяется для нагнетания воздушных масс низкого давления. Газ при движении через ротор не изменяет направления, двигаясь вдоль оси двигателя.
Центробежный вентилятор оснащен специальными лопатками, распределяющими по сторонам воздух, который дальше продвигается к выходному отверстию.

Виды крышных вентиляторов разделяются по направлению выброса. Вентиляторы с горизонтальным выбросом устанавливаются там, где отводимый воздух не загрязнен и нет риска его перемешивания со свежим воздухом, поступающим в дом.

Крышные вентиляторы могут устанавливаться на разных типах кровли. Технология устройства узла прохода в жесткой кровле проста. В перекрытии прорезается технологический проем, а на вентиляционную шахту надстраивается кирпичный фундамент под вентилятор.

Для упрощения монтажных работ применяются специальные стаканы, которые иногда поставляются комплектно с вентиляторами. Стаканы имеют отверстия на крепежных фланцах и крепятся к крыше анкерными болтами. Вентилятор и стакан соединяются фланцами на болтовых соединениях.

Между фланцами должна находиться резиновая прокладка для большей герметичности. Стакан при монтаже должен выставляться строго вертикально. Вентилятор на стакане крепится по горизонтальному уровню. После монтажа возможные зазоры устраняются герметиком. Затем устанавливается стальной фартук.
