Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

Последовательность работ

Труба дымохода или системы вентиляции уже подготовлены и расположены в сквозном отверстии кровельного материала, выведены наружу. Основная задача – изготовить узел прохода трубы через крышу. Рассмотренная ниже технология применима не только для дымоходов, но и если организуется система вентиляции. В первую очередь необходимо сделать внутренний фартук. Планки в виде уголков из стали прикладывают к трубе, и на кирпиче при помощи маркера отмечается линия прилегания. Используя линейку, линию переносят на три другие стороны трубы. При помощи болгарки выполняют штробление. Штроба должна быть шириной 2 мм по отмеченной линии. Обязательно надо учесть место прохождения штробы. Особенно неудачным вариантом месторасположения будет прохождение штробы по шву кирпичной кладки.

Допустимые возвышения дымоходов над строениями.

По окончанию штробовки рабочую поверхность нужно очистить от скопившейся пыли. Можно промыть водой и дождаться высыхания. Полученные штробы заполняют бесцветным силиконовым герметиком с последующей установкой в них уголковых планок. Планку закрепляют саморезами. Для обеспечения удобства проведения работ рекомендуется первую планку установить со стороны карниза. Если необходимо стыковать планки, работа проводится внахлест с шириной 150 мм. Под полученную кромку закладывается листовой металл, галстук. Края галстука необходимо обортовать при помощи молотка и пассатижей. На верхнюю поверхность конструкции внутреннего фартука и галстука укладывают металлочерепицу вокруг трубы. Поверх уложенной черепицы кровли проводят установку наружного фартука.

Описанный способ применим для труб прямоугольного сечения, а что же делать, если дымоход или система вентиляции выполнены трубой круглого сечения? В настоящее время эту проблему очень просто решить, используя готовое решение в виде кровельного прохода. В конструкцию такого прохода трубы через крышу входит основание с колпаком. Основание выполнено из плоской листовой стали, колпак при этом присоединен герметично, так как через колпак и будет проходить дымоход. Одной из рекомендаций покупного фартука и изготовленного самостоятельно является крепление его к крыше. Крепление должно быть надежным, но не жестким, так как при нагреве и расширении материалов труба может разрушиться. Выход один – использовать эластичные соединительные элементы. Для этого в место стыка фартука и трубы надевают хомут (юбку). Хомут крепят термостойкой и эластичной прокладкой. В случае изменения линейных размеров при нагреве материала такая конструкция не разрушается и создается оптимальный выход.

Воздуховод через конек

Функциональных достоинств такого способа не много. Во-первых, снимается снежная нагрузка с основания узла. Во-вторых, появляется возможность провести вентиляцию непосредственно под коньком, что бывает необходимо на мансардных этажах. Вентиляция под коньком не нарушает интерьер и освобождает пространство. Еще одним достоинством можно назвать дизайн, т.к. есть ценители именно такой архитектуры.

К минусам можно отнести уже упомянутый ветер, который может препятствовать тяге. Необходимость в дополнительной фиксации трубы. Однако, самой большой сложностью является необходимость вторгаться в несущую конструкцию крыши. Т.е. чтобы сделать воздуховод через конек, его нужно разорвать и снова соединить, освободив по центру место для вентиляции. Стропильное основание – очень сбалансированная система, и подобное вмешательство может нанести непоправимый вред. Поэтому проведение вентиляции через конек нужно отнести к сложным конструкциям и браться, все обдумав и просчитав.

Монтаж сложных узлов прохода

В некоторых ситуациях невозможно использовать стандартные УП, что связано с возвышением воздуховода над кровлей более 600 мм, большим его весом и наличием толстого слоя утеплителя. Некоторый кровельный материал, например, черепица или шифер, обладают профилированной поверхностью, не позволяющей плотно уложить фланцевое крепление УП.

Выходом из ситуации станет изготовление металлической втулки с опорной частью. Для ее установки аналогичным способом прорезают отверстие. Под опорную часть подкладывают гидроизоляцию, после чего устанавливают УП. Резиновый уплотнитель в этом случае запускают под кровельное покрытие и фиксируют герметиком. Участок прикосновения воздуховода с верхней частью металлической втулки аналогично обрабатывают герметиком.

Сильно возвышающиеся воздушные выводы усиливают дополнительной накладкой из водостойкого материала, например, ОСБ. В вырезанной накладке и опорной части металлической втулки по углам сверлят отверстия диаметром 8,5 мм. Далее, эти 2 детали стягивают шпильками диаметром 8 мм. Под находящиеся снаружи гайки подкладывают уплотнительные прокладки, плюс дополнительно обрабатывают герметиком. Изнутри накладку утепляют базальтовой ватой и зашивают обычной фанерой.

Тяжелые воздуховоды большого диаметра фиксируют дополнительными растяжками из троса или проволоки. Как вариант, изготавливают из 3–4 брусьев подпорки.

Узлы прохода дымоходов

Для домов имеющих печное отопление или камины на фальцевых крышах из профнастила сооружаются узлы прохода для устройства труб и дымоходов. Такие конструкции имеют свои особенности. Так, при устройстве дымохода, создают дополнительную стропильную систему на мансардной конструкции, чтобы сверху дымоходного канала не образовывались снежные карманы.

Дополнительное укрепление стропил и профнастила необходимо и в случаях расположения кровельной проходки через конек крыши. Такая схема затрудняет устройство мансардной кровли в чердачном пространстве.

Следует использовать защитные противовозгораемые материалы для того чтобы избежать нагревания и возгорания кровли. Также следует выдерживать нормативы СНиП регламентирующие зазоры между трубой и деревянным элементом в УП.

Распространенная конструкция УП для предохранения от нагревания от дымохода выглядит в виде короба вокруг трубы. Короб заполняют негорючими материалами типа стекловаты.

Над дымоходами устраивают специальные зонты, предотвращающие попадание дождя и уменьшающие задувание ветра на мансардной кровле. Поскольку герметичность стыка фальцевой крыши и фартука вокруг дымохода может быть нарушена, не рекомендуется устанавливать УП в ендове.

Проход трубы дымохода через кровлю.

Александр Быков. Автор. Копирайтер: строительство, ремонт. Образование: Тернопольская академия народного хозяйства специальность «Менеджмент организаций». Опыт работы в копирайтинге: С 2014 года по настоящий момент.

голоса

Рейтинг статьи

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

  • воздушного обмена в мансардном или чердачном помещении дома;
  • монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
  • подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

  • угол ската крыши;
  • вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
  • тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

  • не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
  • конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
  • для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
  • в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Рекомендуемое месторасположение дымоходов

Место выхода дымохода через металлочерепицу определяется на начальном этапе его проектирования. Не рекомендуют устанавливать дымоход через ендовы ввиду отсутствия гарантии полной герметичности в местах примыкания с кровлей. Кроме того в ендовах собирается наибольшее количества снега, которое может оказать большую нагрузку на места соединения трубы с кровлей и нарушить целостность всего узла конструкции.

Также нерационально, когда труба на крыше из металлочерепицы, проложена вблизи окон мансардных помещений. Угарный газ или дым могут легким порывом ветра оказаться в помещении.

Оптимальным расположением дымохода является его установка вблизи конька. Зимой в этом месте происходит наименьшее скопление снега, а значит, возможность протечки сведена к минимуму. Труба возле конька имеет наименьшую высоту, что благоприятно сказывается при возможном воздействии атмосферных явлений. В холодное время года здесь происходит наименьшее образование конденсата, так как основная часть трубы не расположена в холодной зоне.

Такой вариант имеет и некоторые недостатки. В стропильной системе не предусматривается установка коньковой балки либо балка делается с разрывом, что влияет на прочность всей конструкции. Приходится устанавливать дополнительные опорные узлы под стропила, что не всегда выгодно, если планируется использовать чердак, как мансардное помещение. Поэтому рациональным решением будет проход дымохода вблизи конькового прогона.

Для плоских крыш достаточная высота дымохода составляет 500 мм. В случае с коньковой крышей, печная труба через металлочерепицу прокладывается на высоту, которая зависит от расстояния до конька :

  • при расстоянии до 1.5 метра высота дымохода должна быть минимум на 500 мм выше конька;
  • если расстояние до конька в пределах 1.5-3 метра, труба должна находиться на одном уровне с коньком;
  • в случае, когда расстояние превышает 3 метра, высота дымохода определяется линией, проходящей под углом 10 градусов от конькового пробега к горизонту.

Требования к месту прохода

Разумеется, в месте, где вентиляционная или любая другая труба проходит сквозь кровлю, необходимо обеспечить достаточную герметичность, чтобы влага не попадала внутрь здания. В то же время этот узел не должен препятствовать стеканию осадков с поверхности крыши. Еще один важный момент — наличие надежной теплоизоляции.

Сверху трубу следует защитить от проникновения влаги с помощью дефлектора. К протяженности вентиляционной трубы предъявляют определенные требования, призванные обеспечить достаточную тягу внутри конструкции, хотя они и не так строги, как нормы для дымоходов.

Нередко воздухообмен через вентиляцию обеспечивается принудительно, с помощью вытяжного вентилятора, который также устанавливают возле узла перехода. Этот механизм следует также надёжно защитить от воздействия осадков и других природных факторов. Кроме того, в обязательном порядке необходимо обеспечить заземление электроприбора.

Неправильный монтаж этого узла нередко становится причиной плохого удаления осадков с поверхности, что может привести к скорому повреждению кровельного материала. Много неприятностей может вызвать вентиляционный канал многоквартирного дома, если он выходит на кровлю поперёк ската.

Помимо самого узла прохода вентиляционного канала через кровлю могут понадобиться дополнительные элементы, которые защищают конструкцию от осадков, улучшают отведение влаги и т.п.

Гораздо лучше, если узел расположен вдоль ската, так он будет создавать меньше препятствий для стекания воды. Оптимальным положением считается расположение крупного узла перехода вдоль конька. Этот вариант избавляет от необходимости монтажа дополнительных элементов, уменьшающих сопротивление вентиляционной трубы схождению осадков.

Серьёзной ошибкой монтажа считается положение, при котором передний фартук оказывается под кровельным листом. Фартук — это конструкция, обеспечивающая герметичное прилегание кровли к стенкам трубы. Если нижняя деталь фартука заведена под кровлю, в зазор станет стекать вода, попадающая в кровельный пирог и затем в чердачное пространство.

Принципы установки узла перехода вентиляционных систем могут быть использованы и для монтажа других аналогичных устройств, например, дымоходов

Отсутствие теплоизоляционного слоя способствует появлению разницы температур, которое способствует образованию конденсата на поверхности вентиляционных труб. Со временем эта ситуация может привести к повреждению материала конструкции, образованию плесени, окислов, ржавого налета и т.п.

Наружную часть вентиляционной трубы, выступающую над крышей, необходимо защитить колпаком-дефлектором от проникновения влаги и осадков

В старых вентиляционных каналах обычно предусмотрена так называемая “выдра” — утолщение, которое позволяет нагретому воздуху немного остыть перед выходом на крышу. В результате перепад температур воздуха и кровельных коммуникаций будет меньше, что понизит вероятность выпадения конденсата.

В современных домах используют фартуки, с помощью которых прореху между трубой и кровлей закрывают полностью герметично. Разрезы для установки фартуков при этом формируют с помощью болгарки. Утепление металлических и пластиковых труб может быть выполнено с помощью минеральной ваты или другого подходящего материала.

Для круглого вентиляционного канала лучше выбрать промышленную модель узла перехода, поскольку сделать такое устройство самостоятельно будет непросто

Иногда для этих целей используют деревянный или металлический короб. Проектируя вентиляционную систему, следует сразу же обдумать вариант обустройства прохода через кровлю. Специалисты отмечают, что трубу с прямоугольным или квадратным сечением вывести наружу гораздо проще, чем круглую конструкцию.

Чтобы обеспечить достаточно плотное примыкание вентиляционной трубы к материалу кровли, обычно используют квадратную гильзу, которую надевают сверху на трубу. Выводить вентиляцию над крышей можно практически на любую удобную высоту. Особых требований в отношении пожарной безопасности здесь тоже нет.

Узел прохода вентиляции и дымохода через кровлю выполняется после монтажа вентиляционной системы, но до устройства кровельного пирога и укладки покрытия

Однако при этом необходимо обеспечить достаточную длину конструкции, чтобы узел прохода был надежно закреплен ко всем элементам кровли

Обратить внимание стоит и на расстояние между краем трубы и закрепленным над ней дефлектором. Оно должно быть настолько большим, чтобы воздушные массы, проходящие через вентиляционный канал, могли свободно перемещаться

Вентиляция мягкой кровли

У всех мягких кровель – и рулонных, и битумно-черепичных – есть общий недостаток: отсутствие воздухопроницаемости. Это значит, что конденсат, который скапливается под кровлей, остается там навсегда. Разрушает утеплитель, деревянные стропила и обрешетку.

Чтобы этого не произошло, существуют технологии устройства вентиляции мягкой кровли. Сейчас я перечислю несколько вариантов.

Примение кровельного аэратора на мягкой кровле

  • Использование аэраторов относится к точечной технологии вентиляции.
  • Аэратор – небольшой прибор для вентиляции, обычно грибообразной формы.
  • Высота и диаметр могут быть разными. Количество тоже различно:
  • Малые аэраторы ставят из расчета одна штука на 60 метров квадратных;
  • Большие – 1 на 100-120 метров.

Приборы размещают равномерно по площади крыши, предпочтительно в верхней ее части. Расстояние между соседними не должно превышать 12 метров.

Аэратор может оснащаться собственным вентилятором или встраиваться в общедомовую вентсистему.

Коньковые вентиляторы

Коньковая (непрерывная) вентиляция подкровельного пространства мягкой кровли более эффективна, чем точечная. Локальные аэраторы чаще используются для жестких покрытий.

Вентилируемый коньковый элемент – это жесткая пластиковая конструкция, состоящая из сплошной верхней части в форме уголка и перфорированных стенок.

Для установки такого аэратора в коньковом брусе по всей длине с обеих сторон выбирают пазы, которые потом перекрываются коньковым элементом. Таким образом отток воздуха из-под кровли происходит по всей длине конька.

Особенности монтажа:

  • При укладке покрытия подкладочный ковер возле конька должен выступать из-под рядовой черепицы на 15 сантиметров;
  • Выступающий край загибают на черепичное покрытие;
  • На отогнутые края ставят конек;
  • Пластиковые части закрывают черепичными лепестками, перфорированные стенки оставляют открытыми.

Обратите внимание

Преимущество вентилируемого конька: его можно установить не только в процессе возведения крыши, но и позже, без демонтажа покрытия.

Вентиляция мягкой кровли с устройством двух зазоров

В верхней и нижней части крыши устраивают вентзазоры размерами не меньше 5 сантиметров. Нижний выполняет приточную функцию, верхний – вытяжную.

Обратите внимание

Важный момент в процессе устройства крыши: между слоем утеплителя и основанием для черепицы (листами фанеры) необходимо оставлять воздушный зазор.

Для этой цели на стропильные ноги устанавливают бруски контробрешетки. Их прибивают вдоль стропил, а на них крепят листы или доски сплошной обрешетки.

Карнизная вентиляция кровли

Здесь тоже есть варианты:

  • Подшивка крыши перфорированными софитами;
  • Врезанные в софиты ПВХ решетки для вентиляции;
  • Специальные кровельные элементы с продухами, которые устанавливают немного выше свесов.

Для кровель большой крутизны, от 45 градусов, применяют также аэраторы ендовы.

Устройства вентиляции для плоских рулонных кровель

Все вышеперечисленные технологии предназначены для скатных крыш. Для плоских они не эффективны. На плоских мягких кровлях вентиляция осуществляется с помощью специальных приборов:

  • Вентиляционные насадки;
  • Инерционные турбины;
  • Электрические вентиляторы для кровель.

Проход вентиляции через мягкую кровлю

Для прохода вентиляции через кровлю часто используются слуховые окна. Но существуют также специальные системы, т.н. узлы прохода.

Обратите внимание

Узел представляет собой проем в перекрытии и крыше, через который проходит металлическая труба с толщиной стенки не меньше миллиметра.

Трубы бывают круглого, квадратного, прямоугольного сечения. Система воздухообмена – естественная или принудительная (с применением вентилятора).

Вентиляция для мягкой кровли – момент очень важный, пускать его на самотек ни в коем случае нельзя. Это приведет к низкой функциональности крыши и ее преждевременному разрушению.

Узел прохода вентиляции через кровлю

Без вентиляции невозможно комфортное времяпрепровождение внутри строения или создание оптимальных рабочих условий для человека, а потому она должна быть продумана и спланирована еще на этапе проектировки любого здания

Обычно вентиляционные каналы выводятся прямо через кровлю, но как сделать, чтобы крыша после таких манипуляций не дала течь и не подводила владельцев? Для этого важно правильно и с соблюдением всех предписаний смонтировать узел прохода вентиляции через кровлю

Узел прохода вентиляции через кровлю

Вентиляционные узлы прохода через мягкую кровлю

Что это такое и зачем он нужен?

Узел прохода (или сокращенно УП) вентиляции устанавливается на кровле и может иметь различную, хоть и во многом схожую у разных моделей конструкцию. Он выполняет функцию аэратора и используется как для принудительного, так и естественного процесса транспортировки загрязненного воздуха из помещений на улицу.

Схематическое изображение узлов прохода через кровлю

На заметку! Температура воздуха внутри помещений согласно нормативным документам не может превышать 80 градусов, влажность – 60%. При этом газовоздушная смесь должна быть химически инертной. Именно для улучшения показателей состояния воздуха внутри помещения и используются системы вентилирования, выход которых практически всегда располагаются на крыше.

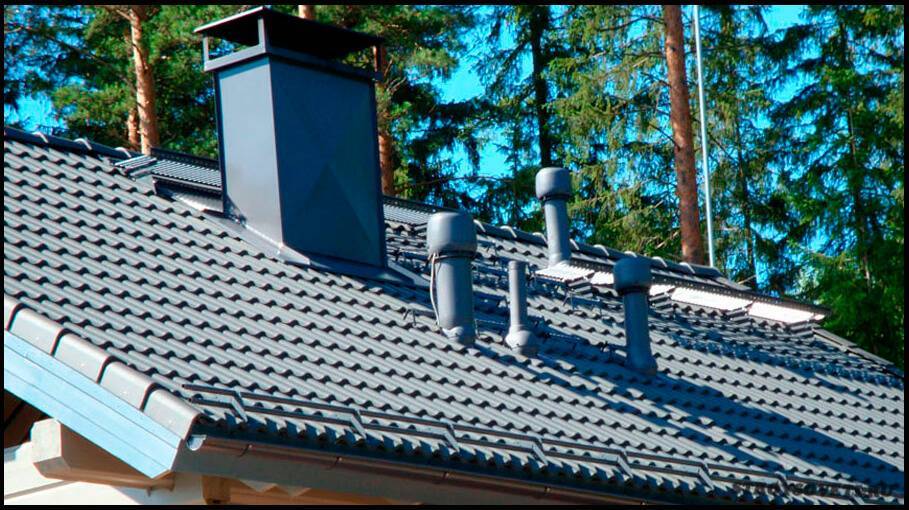

Вентиляционные узлы на кровле

Узлы прохода могут устанавливаться на специальные железобетонные стаканы либо прямо на кровельный материал. На их размеры и форму значительное влияние оказывает тип покрытия крыши, толщина и характеристики материалов, используемых для создания пирога кровли, тип самой системы вентиляции. А выбор последней будет зависеть от того, какие условия будут создаваться внутри эксплуатируемых помещений – учитывается степень влажности, запыленности, загазованности и т. д.

Стакан монтажный (узел прохода) на шахту квадратного сечения для вентиляторов ВКРС-ДУ и ВКРВ-ДУ

Изготовление узлов прохода производится согласно требованиям ГОСТ 15150. Основные требования к УП следующие:

  • толщина металла, из которого он изготовляется, составляет не менее 1,9 мм,
  • диаметр круглой части элемента – 10-12,5 см. Если УП имеют квадратное сечение, то размеры могут быть любыми,
  • поверхность должна быть обработана антикоррозийными составами – обычно это грунтовка ГФ-021,
  • размер кольца-опоры должен быть больше диаметра патрубков,
  • максимальная длина всей конструкции узла прохода не может превышать 1 м без учета клапана для электропривода.

Размеры узла прохода

Такие проходки используются главным образом для постоянно задействованных систем вентиляции

ГОСТ 15150. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Строение узла и самой системы вентиляции

Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу. Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора. Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.

Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков. Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров. На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.

Узел похода через кровлю

Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши. Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков. Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.

Этапы монтажа гибкого узла прохода

В продаже существует большое число разновидностей узлов прохода. Они отличаются своей конструкцией и другими параметрами.

Круглый узел прохода
