Вентиляционный дефлектор: устройство, разновидности, правила монтажа

Как сделать дефлектор ЦАГИ на трубу дымохода своими руками

Процесс разработки и сборки дефлектора на вытяжную трубу состоит из четырех этапов: чертеж, создание заготовок, сборка, установка конструкции и ее закрепление непосредственно на дымоходе.

Необходимые инструменты

Вам обязательно потребуется:

• лист плотной бумаги для чертежа и макета;
• маркер для разметки;
• заклепочник для соединения элементов конструкции;
• ножницы по металлу для вырезания деталей;
• дрель;
• молоток.

Не забываем про нужный инструмент, перед монтажом дефлектора

Разработка чертежа модели дефлектора ЦАГИ

Существует алгоритм того, как сделать дефлектор на трубу дымохода своими руками. Первый этап рекомендуется выполнять на бумаге. Сначала надо рассчитать размеры диаметра патрубка и верхнего колпака конструкции, а также вычислить высоту отражателя.

Для этого применяются специальные формулы:

• диаметр верхней части дефлектора — 1.25d;
• диаметр наружного кольца — 2d;
• высота конструкции — 2d+d/2;
• высота кольца – 1,2d;
• диаметр колпака — 1,7d;
• расстояние от основания до кромки наружного кожуха — d/2.

Где d – это диаметр дымовой трубы.

Облегчить задачу поможет таблица, в которой содержатся готовые расчеты для стандартных размеров металлических труб.

Диаметр печной трубы, см	Диаметр внешнего кожуха, см	Высота внешнего кожуха, см	Диаметр выходного отверстия диффузора, см	Диаметр колпака, см	Высота установки внешнего кожуха, см
100	20.0	12.0	12.5	17.0…19.0	5.0
125	25.0	15.0	15.7	21.2…23.8	6.3
160	32.0	19.2	20.0	27.2…30.4	8.0
20.0	40.0	24.0	25.0	34.0…38.0	10.0
25.0	50.0	30.0	31.3	42.5…47.5	12.5
31.5	63.0	37.8	39.4	53.6–59.9	15.8

Если дымоход имеет нестандартную ширину, то все расчеты придется выполнять самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.

Когда лекала сделаны, рекомендуется сначала собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что сконструируете дефлектор на печной дымоход своими руками без проблем, не стоит пропускать этот этап, так как именно он поможет вам выявить возможные ошибки и недоработку, и подкорректировать расчеты или чертеж. Только после создания правильного бумажного макета, который подтвердит, что схема дефлектора получилась точной, можно переходить к следующему этапу.

Пошаговая инструкция

Существует порядок работ, который надо соблюдать, иначе у вас не получится соединить отдельные части дефлектора для дымохода самостоятельно своими руками.

Порядок действий следующий:

1. Используя бумажные заготовки, перенесите шаблон на поверхность металла, из которого планируете делать отражатель. Аккуратно обведите контуры бумажных деталей. Использовать для этой цели можно перманентный маркер, специальный мел и даже простой карандаш.
2. С помощью ножниц по металлу вырежьте заготовки необходимых деталей конструкции.
3. По всему контуру на срезах металл надо подогнуть на 5 мм и тщательно пройтись молотком.
4. Заготовку сверните в форме цилиндра, просверлите дырочки для крепежей, чтобы можно было соединить конструкцию заклепками. Допускается использование сварки, но не дуговой. Нужно соблюдать аккуратность, чтобы не прожечь металл. Расстояние между основными точками креплений выбирайте от 2 до 6 см, оно варьируется с учетом размера готовой конструкции. Аналогично сворачивается и скрепляется внешний цилиндр.
5. Загибая и соединяя края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
6. Из листа оцинковки надо вырезать крепежные элементы – 3–4 полоски: ширина 6 см, длина — до 20 см. По всему периметру подогните с обеих сторон и пройдитесь по ним молотком. Изнутри зонта надо просверлить крепежные отверстия, отступив от кромки на 5 см. Достаточно будет 3 точек. После этого металлические полоски закрепите на колпаке заклепками. Затем их надо согнуть под углом 90 градусов.
7. Соедините диффузор и конус, используя заклепки, с входным патрубком. Сделав дефлектор для круглой трубы своими руками, можете приступать к его установке.

Аналогичным методом можно создать и дефлектор дымохода волпер. Его конструкция очень похожа на модель ЦАГИ, но в верхней части имеются некоторые различия. Их тоже делают из нержавейки, оцинковки или меди.

Особенности подбора

Несмотря на несложное строение и принцип работы, на практике применяется достаточно много разновидностей ветровых колпаков. При выборе оптимальной для ваших условий модели оценивают следующие показатели:

• материал, из которого она изготовлена;
• принцип работы;
• отдельные особенности конструкции.

Модели из меди в реальной жизни встречаются не часто по причине своей достаточно высокой стоимости. Чистый пластик, ввиду своей хрупкости, мало распространен, чаще всего из этого материала изготавливается цокольный дефлектор. Отменными прочностными характеристиками и декоративной привлекательностью обладают модели из металла с пластиковым покрытием или его аналог для вентиляционной системы подвала. Дефлектор на дымоход выполняется исключительно из металла.

Статические. Простейшие и наиболее распространенные конструкции, которые часто собираются пользователями собственноручно. Устанавливаются на вентиляционных каналах в многоэтажных домах, крышах небольших предприятий.

Турбодефлектор для вентиляции. В их конструкцию включена система вращающихся лопастей. Головка такого прибора пребывает в активном состоянии, а основа статична.

Статичный ветровой колпак с эжектируемым вентилятором. Пример современных разработок, подразумевает установку статичного колпака, прямо под которым располагается вентилятор, включаемый только когда специальный датчик фиксирует падение тяги.

Дефлектор-флюгер. Над шахтой вентканала устанавливается вращающийся колпак – флюгарка, вращающаяся по направлению ветра, что помогает ветровым потокам устремляться в нужном направлении.

Разновидности

Даже одинаковые по своему принципу работы дефлекторы могут иметь ряд конструктивных отличий. Ниже мы привели описание наиболее распространенных моделей.

Основные задачи «вентиляционного колпака»

Эффективность вентсистемы с естественным побуждением воздуха во многом определяется атмосферными условиями. Воздушные потоки циркулируют за счет подъемной силы, возникшей из-за температурной разницы внутри и снаружи помещения.

Работу вентиляции «корректирует» и ветер – он может, как ускорять, так и затруднять естественный воздухообмен.

Летом, когда температурный режим дома и на улице выравнивается, перепад давления и тяга стремится к нулю – естественная вентиляция дает сбой. Циркуляция воздуха сокращается, а в некоторых случаях наблюдается опрокидывание тяги

Частично снизить влияние погодных факторов и направить их на благо функционирования вентсистемы позволяет установка дефлектора. Модуль, по форме напоминающий колпак, устанавливается в верхней точке вытяжного канала.

Дефлектор решает две основные задачи:

1. Защищает шахту от забивания мусором и попадания птиц.
2. Минимизирует негативное воздействие атмосферных осадков на вентиляционное оборудование.
3. Активизирует и усиливает тягу, генерируя и перенаправляя ветровые потоки – КПД вентсистемы повышается на 15-20%.

Зонтичная конструкция используется для повышения тяги и в дымоходе. Дефлектор на дымовой трубе дополнительно исполняет роль искрогасителя.

Вентиляционный колпак теряет эффективность, когда ветер дует снизу – воздушный поток ударяется о козырек и препятствует работе вытяжки. Решение проблемы – монтаж дефлектора с двумя конусами

Что такое вентиляционный диффузор

Чтобы лучше понимать, как работают дефлекторы вентиляционных систем, нужно знать, из чего состоит конструкция и как выглядит схема устройства. Итак, главными составляющими насадки для вентиляции являются:

1. Диффузор. Представляет собой основание в виде конуса с усеченным дном. На верхнюю часть вентиляционного канала, выходящего на крышу, наживляется нижний фрагмент цилиндрической колбы, благодаря чему и образуется замедление потока воздуха и повышение давления.
2. Зонт. Деталь, предупреждающая проникновение мусора в вентканал. Выглядит как защитный колпак, закрепленный в верхней части диффузора.
3. Корпус. Деталь дефлектора, находящаяся на виду. Представлена обечайкой или кольцами, которые соединены с диффузором при помощи двух или трех кронштейнов. Именно из-за того, что элементы корпуса рассекают поток воздуха, внутри цилиндрической колбы образуется пониженное давление.

Для того чтобы осадки не могли проникнуть внутрь системы, диаметр диффузора должен превышать размер входного отверстия. Корпус устанавливается таким образом, чтобы воздух создавал так называемый подсос через выемки рядом расположенных колец. В этом случае получится ускорить отвод воздушных масс из системы вентиляции.

Чтобы исключить попадание осадков внутрь системы устанавливается защитный зонт.На заметку! Дефлектор вентиляции сконструирован таким образом, что воздушные потоки, которые поднимаются снизу вверх, отражаются от крыши, а потом вновь начинают опускаться. Чаще всего подобное происходит, когда ветер дует снизу. Если такая проблема присутствует, лучше устанавливать двухконусную конструкцию, где элементы соединены одним основанием.

Нужно также понимать, что если на улице боковой ветер, то воздушный поток станет выходить через нижнюю и верхнюю части. При вертикальном направлении ветра будет присутствовать только отток воздуха снизу.

Если говорить кратко, то принцип работы установленного на вытяжку дефлектора выглядит таким образом:

• потоки ветра улавливаются устройством;
• воздушный поток попадает на диффузор, разветвляется и приводит к тому, что снижается давление в верхней части канала;
• отработанный воздух из помещения устремляется наверх – туда, где образовалась разряженная пустота, и выводится на улицу.

Если правильно выбрать размер дефлектора и грамотно выполнить установку конструкции на верхнюю часть вытяжного канала, разница давлений получится оптимальной, в результате чего нормализуется интенсивность воздухообмена.

 Благодаря диффузору образуется замедление потока воздуха и повышение давления.

Из чего это сделано

Как уже было сказано, самым распространенным является изделие Григоровича. Поэтому на примере рассмотрим именно его.

Конструктивно такое устройство состоит из следующих элементов:

• Нижний цилиндр;
• Патрубок, который входит в нижний цилиндр;
• Верхний цилиндр;
• Конус;
• Кронштейн крепежный в количестве двух штук.

Чертеж такого устройства может выглядеть так:

Чертеж дефлектора

Надо сказать, что верхнего цилиндра может и не быть. В таком случае состоять изделие будет из следующих элементов:

• Нижнего цилиндра, который одевается на дымоход или на трубу вентиляционной системы;
• Диффузора, который рассекает поток воздуха;
• Обратный и прямой конусы.

В этом случае прямой конус выступает в роли колпака, защищающего трубу от попадания в нее осадков. Чертеж такой конструкции представлен на следующем рисунке:

Разновидности дефлекторов

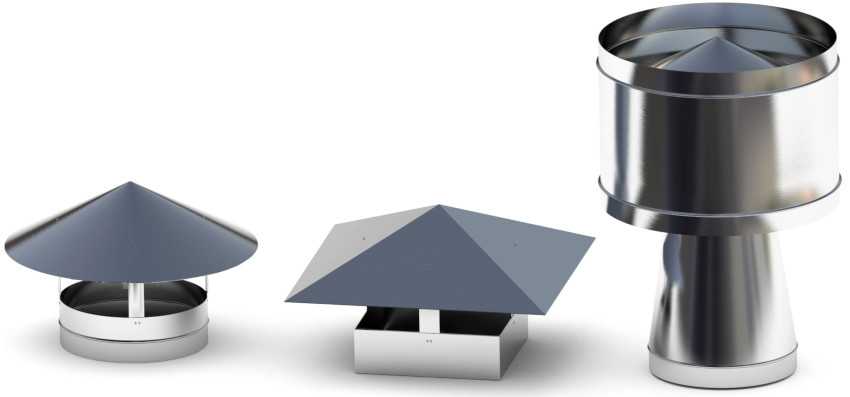

Чтобы улучшить действие вентиляционной системы, в продаже есть много разновидностей дефлекторов. Одни из них являются статичными, другие – ротационные. Именно к последним относятся турбины, у которых вращается головка-крыльчатка, функционирующая за счет силы ветра.

Обратите внимание! В независимости от того, статичный корпус у дефлектора или ротационный, все они сделаны, чтобы улучшить тягу в дымоходе или вентканале. Они защищают систему от осадков и мусора

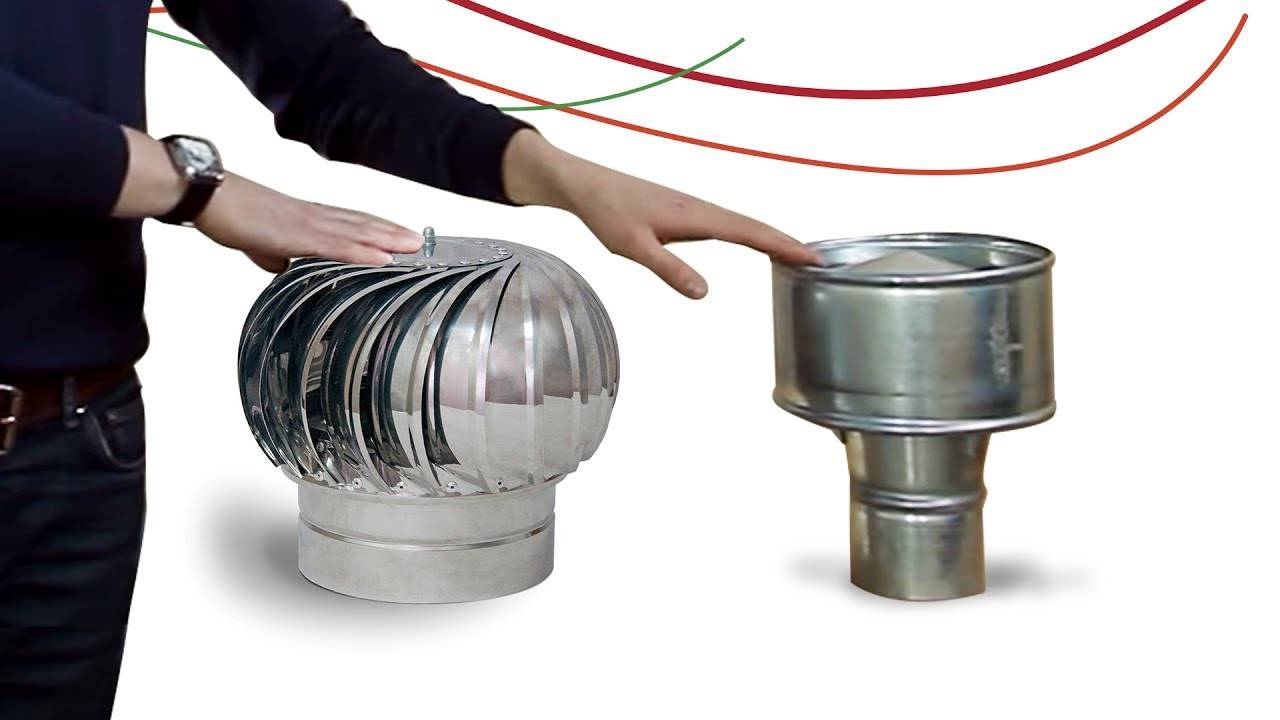

Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор.

Ротационные турбины можно классифицировать по таким параметрам:

1. Материал изготовления. Делаются дефлекторы из нержавеющей стали оцинкованного или окрашенного металла, алюминия.
2. Диаметр насадки, или присоединительного кольца составляет минимум 110 мм, а максимум 680 мм. Понятно, что размеры идентичны диаметру труб для канализации.

Несмотря на то что производителями выпускаются модификации турбодефлекторов, что внешне практически не отличаются друг от друга, их характеристики разные. Ниже подана некоторая информация об этих изделиях:

• Турбовент. Одноименная компания занимается выпуском ротационных вентиляционных изделий, сделанных из алюминия. Изделия имеют толщину от 0,5 до 1 мм. Основание делается из гальванизированной стали, толщиной от 0,7 до 0,9 мм. Турбодефлектор может быть окрашен в любой из цветов, по стандартам RAL;
• Турбомакс. Производители занимаются продажей, назвав продукцию естественным нагнетателем тяги. Чтобы создать дефлектор требуется сталь, маркой AISI 321, толщина которой составляет 0,5 мм. Сфера использования: как для вентиляционной системы естественного типа, так для печных и каминных дымоходов. И это не зря, так как турбодефлектор способен выдержать температуру до +250 ℃. Изделия делаются из качественной нержавеющей стали.

Еще на полках магазинов можно встретить продукцию от неизвестных брендов

Такую продукцию нужно покупать осторожно, обращая внимание на сертификат. А еще лучше сделать турбодефлектор для вентиляции своими руками. Нужны чертежи и соответствующая инструкция

Нужны чертежи и соответствующая инструкция.

Выбор турбодефлектора

Помимо дефлектора устанавливают вентилятор на случай отсутствия ветра

При обнаружении слабой тяги лучше выбирать турбированные виды, т.к. статические установки не справятся с задачей. Лучше покупать механизм с закрытой системой подшипников. В бюджетных моделях часто используются открытые шарниры, которые быстрее покрываются льдом.

Параметры выбора:

• по диаметру вывода дымохода или вентиляционной шахты;
• по площади сечения воздуховода.

Если дефлектор ставится на кровле без вентиляционных выходов, количество рассчитывается по производительности с учетом объема подкровельного пространства. В местности с регулярными сильными ветрами хорошо работает Н-образный дефлектор.

Основные разновидности устройства

Впервые дефлекторы начали устанавливаться на системы вентиляции в конце XIX века и постоянно совершенствовались. Известно более десяти устройств различной конструкции, которые можно классифицировать по принципу функционирования на статические и ротационные.

Статические устройства

Статический дефлектор вентиляции (ДС) устанавливается на крыше жилого или промышленного здания и способен вращаться в определенном диапазоне. Чаще всего под ним устанавливается вентилятор с низким уровнем шума и датчиком давления.

В штатном режиме система вентиляции работает за счет искусственного создания зоны разреженного воздуха. При изменении температурных или ветровых условий давление в дефлекторе падает, на что реагирует датчик вентилятора и включает его. В итоге тяга восстанавливается в полном объеме.

Ротационные системы

Ротационный дефлектор оснащен несколькими лопастями и подвижной головкой, меняющей направление, в зависимости от окружающей обстановки. Это более сложная система, использующаяся в системах вентиляции для отведения газа, неприятного запаха и паров с высокой температурой.

Такой дефлектор не зависит от напора и направления ветра, потому используется и в промышленных системах. Внутри устройства создается вакуумное пространство, которое исключает возникновение обратной тяги. Такая вентиляция работает без электроэнергии, поэтому может устанавливаться в удаленных от ЛЭП местах.

Популярные системы

Чаще всего приспособления изготавливаются из оцинкованного железа или нержавеющей стали, реже – из меди. По конструктивным особенностям можно выделить следующие виды дефлекторов:

1. ЦАГИ.
2. Ханженкова.
3. Григоровича.
4. Сачок или капюшон.
5. Флюгер.

В конструктивном плане наиболее интересен дефлектор ЦАГИ. Он разработан в аэродинамическом институте им. Жуковского и представляет собой две трубы различного диаметра, вставленные одна в другую. Устройство завершается конусообразным зонтом.

Такая конструкция действует за счет перепада давления на различной высоте, не зависит от электроэнергии и обеспечивает отличную тягу. Из минусов можно отметить сложность в очистке, поэтому для отвода горячих газов используются другие приспособления.

Дефлектор Ханженкова представляет собой вытяжной зонт, вмонтированный внутрь вентиляционной шахты и оснащенный дополнительной трубой меньшего диаметра. По сути, это устройство является плодом модернизации дефлектора ЦАГИ.

Отдельного внимания заслуживает и капюшон или сачок. Это поворотный дефлектор, состоящий из полукруглого металлического зонта и штока, расположенного внутри вентиляционной шахты. Внутри вентиляции создается зона турбулентности, поэтому воздух из посещения удаляется эффективнее.

Для усиления потока воздуха в вентиляционном канале может быть установлен клапан дефлектор. Это устройство аналогично описанным выше, но имеет регулировку интенсивности выведения воздуха.

Рекомендации по выбору

Для правильного выбора вида вентиляционного дефлектора необходимо соотнести его возможности с погодными условиями, в которых он будет использоваться

После этого нужно выбрать конкретное устройство, обращая внимание на конструкцию и размеры

Также нужно точно знать диаметр трубы вентиляции, куда оно будет установлено.

В целом при выборе типа устройства обязательно нужно дать ответ на два вопроса: с какой целью нужно его устанавливать, и на какой объект это нужно сделать.

Также следует учесть коэффициент разрежения воздуха.

На сегодня лучшими видами устройств считаются:

• ротационные дефлекторы.
• Astato.
• насадка ЦАГИ.

Если финансы (и физические условия) позволяют, стоит присмотреться к более дорогим и сложным динамическим устройствам. Ведь только они позволят получить от вентиляционной системы максимальную эффективность.

А хорошая тяга — залог чистого и свежего воздуха, что пойдет на пользу любому помещению.

Проблем с тягой быть не может

Смысл любой вентсистемы — отвод из помещений загрязненного воздуха, излишней влаги, то есть обеспечение нормального воздухообмена. Это будет иметь место, если вентиляционный канал функционирует эффективно и правильно — тяга в нем отличная. Если в этом плане имеются проблемы, то часто они провоцируются попаданием в шахту канала дождя, снега, ветровых масс. Также плохая тяга может быть вызвана некорректным расположением вентиляционной трубы, ее недостаточной высотой или неправильно подобранным диаметром воздуховода. Такие недочеты естественной вентиляции и призвана устранить установка ротационного дефлектора.

Справка. Ратационный дефлектор имеет еще другие наименования — турбодефлектор или ротационная турбина. Это сложный механизм с вращающейся частью — активной головкой, снабженной специальной системой лопастей. Также в конструкции имеется статичная часть — основа, к которой крепится головка и соединяемая с вентиляционной трубой.

Для чего нужен дефлектор

Основное предназначение дефлектора – усиление и стабилизация тяги в дымоходе или вытяжном вентиляционном узле.

Благодаря разрежению воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая выводит наружу дым, золу, углекислый, угарный газ и другие побочные продукты горения топлива.

Кроме создания тяги, дефлектор предотвращает обратный ход отработанных газов вниз по дымоходу в помещение. Иногда ветер на крыше бывает настолько силен, что естественная тяга дымохода не может преодолеть ветровое сопротивление, из-за чего выхлоп удерживается в трубе или поступает в помещение.

Рекомендуем ознакомиться: Как правильно провести установку дымовой трубы в бане через потолок и крышу

Это противоречит нормам безопасности эксплуатации жилых зданий и сооружений. Дефлектор, работающий за счет силы ветра, направляет его в нужное русло, предотвращая эффект подавления тяги.

Еще одна важная функция дефлектора – защита патрубка дымохода или вытяжного узла от попадания атмосферных осадков, пыли, листьев и других загрязнителей внутрь. Устройство работает как колпак или козырек, закрывая собой отверстие дымохода.

Некоторые хозяева используют дефлекторы и с декоративной целью, украшая их или изготавливая в различных формах (животных, птиц).

Работа дефлектора

Понять, что такое дефлектор в вентиляции, поможет описание его работы. Функциональность устройства простая, основана на отражении воздушного потока от диффузионной плоскости. При столкновении воздушной массы с нею происходит дробление воздушного столба. Возникает зона разрежения, эффективность тяги увеличивается. Дефлектор для вентиляции – это не только «палочка-выручалочка» в условиях недостаточной для воздухообмена тяги. Он является обязательным элементом вентиляции в любом случае. Основное свойство – повышение реальной эффективности вентиляции. Этот показатель может достигать порядка 20%. Стандартная нумерация дефлекторов (дм) от 3 до 10 содержит информацию, для какого наружного диаметра вентиляционной шахты они предназначены. Оптимальной считается высота установки выше конька дома на 1,5-2,0 м.

Скатный дефлектор

Принцип работы дефлектора вытяжной вентиляции заключается в создании зоны пониженного давления для повышения тяги. Чем интенсивнее движется воздух в потоке с меняющимся сечением, тем больше возникает перепад давления и эффект разряжения воздуха. Сила ветра, воздействующего на трубу, создает поблизости оголовка относительное разряжение.

Воздушный поток встречает на пути преграду в виде наружной поверхности дефлектора, обтекает ее. Воздух в вентсистему проникает через специальные щели верхнего цилиндра. Создается разрежение воздуха. Это ориентирует движение воздушного столба вверх, увеличивая тягу. Дефлектор вентиляции работает с оптимальной эффективностью на вентиляционной магистрали с продолжительными горизонтальными пролетами и с изгибами.

При его отсутствии на вентиляционной трубе возрастает вероятность уменьшения внутреннего сечения отвода из-за оседающего и скапливающегося на стенках жира и прилипающей к ним пыли, мусора.

Когда недостаточно естественной вентиляции?

Давайте немного углубимся в вопрос и определим некоторые понятия: естественная вентиляция обеспечивается открытыми окнами или люками, мы же будем говорить о принудительной. Для этого используется такое понятие как тяга. То есть что-то должно вытягивать воздух из дома и привносить свежий.

Это действительно жизненно необходимо. Ведь, к сожалению, погоня за долговечной и практичной отделкой приводит к тому, что жилье превращается в нечто подобное «пластиковому кокону». Даже мебель иногда бывает токсичной для человека.

Признайтесь честно: всегда ли вы требуете от фирмы-продавца сертификаты экологичности? А виниловые обои, пластиковые элементы интерьера понемногу привносит в комнатный воздух небезопасные химические соединения. Да, понемногу, но в общей сумме и со временем это оказывает свое неблагоприятное влияние.

Но как же это допускают? Все дело в том, что экологическая безопасность той или иной вещи или ремонтного материала всегда оценивается только с той позиции, сколько вреда способна принести она одна. Но в странах СНГ не учитывается накопительный момент. Что, например, кроме натяжного потолка в такой комнате вполне может быть еще и уложен линолеум, а стены – выкрашены краской без приставки Eco. Порой доходит до того, что при помощи специальных измерителей выясняется: воздух в доме куда более загрязнен, чем на обочине открытой трассы.

Что же тогда делать? Единственный нормальный выход из такой ситуации — это качественная внутренняя вентиляция дома. Именно активный воздухообмен в доме создаст комфортные условия в нем проживания пребывания. И для этой цели совсем не обязательно устанавливать сложную вентиляционную систему, подключенную к электричеству. Достаточно будет удачно подобранного дефлектора, который умело задействует бесплатную силу ветра:

Если хотите разобраться в вопросе о вентиляции еще глубже, посмотрите этот занимательный выпуск:

К слову, для промышленных объектов же вентиляционные дефлекторы – вообще незаменимая вещь, ведь только так можно избавиться от неприятного запаха в тех же птичниках, конюшнях или местах хранения пищевых запасов для животных. Кроме того, свежий воздух необходимой влажности нужен для создания определенных условий содержания животных и птиц.

Особенности подбора

Несмотря на несложное строение и принцип работы, на практике применяется достаточно много разновидностей ветровых колпаков. При выборе оптимальной для ваших условий модели оценивают следующие показатели:

• материал, из которого она изготовлена;
• принцип работы;
• отдельные особенности конструкции.

Материал изготовления

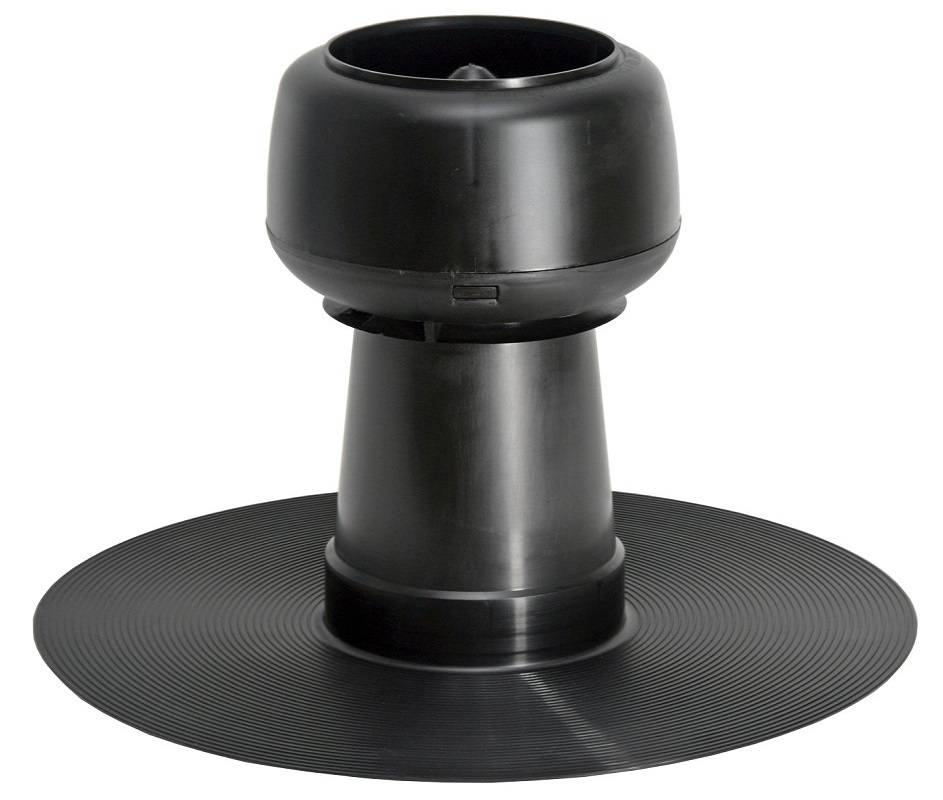

Изготавливают описываемые приспособления из оцинкованной стали, пластика, нержавейки, алюминия и даже меди. Они могут различаться по своей конструкции. Если выбрать простую модель, то не составит труда изготовить дефлектор своими руками. С точки зрения практичности и оптимального соотношения цена/качество разумно выбирать изделия из оцинковки или алюминия. Модели из меди в реальной жизни встречаются не часто по причине своей достаточно высокой стоимости. Чистый пластик, ввиду своей хрупкости, мало распространен, чаще всего из этого материала изготавливается цокольный дефлектор. Отменными прочностными характеристиками и декоративной привлекательностью обладают модели из металла с пластиковым покрытием или его аналог для вентиляционной системы подвала. Дефлектор на дымоход выполняется исключительно из металла.

Разновидности по принципу работы

Статические. Простейшие и наиболее распространенные конструкции, которые часто собираются пользователями собственноручно. Устанавливаются на вентиляционных каналах в многоэтажных домах, крышах небольших предприятий.

Турбодефлектор для вентиляции. В их конструкцию включена система вращающихся лопастей. Головка такого прибора пребывает в активном состоянии, а основа статична.

Турбодефлектор своими руками сделать намного сложней. При отсутствии определенных знаний и умений лучше не рисковать, а приобрести уже готовый вариант.

Статичный ветровой колпак с эжектируемым вентилятором. Пример современных разработок, подразумевает установку статичного колпака, прямо под которым располагается вентилятор, включаемый только когда специальный датчик фиксирует падение тяги.

Дефлектор-флюгер. Над шахтой вентканала устанавливается вращающийся колпак – флюгарка, вращающаяся по направлению ветра, что помогает ветровым потокам устремляться в нужном направлении.

Разновидности

Даже одинаковые по своему принципу работы дефлекторы могут иметь ряд конструктивных отличий. Ниже мы привели описание наиболее распространенных моделей.

Как установить дефлектор

Оптимально монтировать дефлектор на трубу до того, как она будет установлена на дымоход или воздуховод на крыше. Это облегчит достаточно трудоемкий процесс и сделает работу более безопасной.

Для установки дефлектора потребуются инструменты и материалы:

• электродрель;
• саморезы;
• резьбовые шпильки;
• гайки;
• рожковые ключи;
• металлический хомут.

Пример установки с использованием готового дефлектора ЦАГИ из оцинкованной стали.

1. На наружной части трубы дымохода наносятся метки для крепежных изделий на расстоянии около 8 см от кромки.
2. Аналогичным способом наносятся метки на широкой части диффузора.
3. Дрелью на месте меток просверливаются отверстия, которые затем нужно проверить на симметричность.
4. В готовые отверстия вставляются резьбовые шпильки, которые закрепляются с помощью гаек на стороне диффузора и трубы дымохода.
5. Труба вместе с установленным дефлектором насаживается на дымоходный канал и закрепляется с помощью металлического хомута.

Рекомендуем ознакомиться: Обратный клапан для предотвращения аварий в канализации

Нюансы монтажа колпаков ветрового побуждения

При установке дефлектора следует руководствоваться нормами СНиП

Основное внимание уделяется высоте вентиляционной трубе и колпака:

• от 500 мм над парапетом/коньком крыши, если воздуховод удален от вершины кровли на 1,5 м и менее;
• вровень с коньком или выше, если дистанция от вентканала до парапета составляет 1,5-3 м;
• не ниже линии отклонения, проведенной под углом 10° от конька вниз, при условии удаленности трубы больше 3-х м.

На плоской крыше дефлектор устанавливается на высоте 50 см и выше.

При размещении вентиляционной шахты рядом с дымовой трубой, надо соблюсти одинаковую высоту воздуховодов. Если эти требованием пренебречь, то печной дым может поступать в помещение

Дополнительные нюансы установки:

• недопустим монтаж в области аэродинамической тени соседних строений;
• дефлектор размещается в зоне свободного обдува, оптимально, если колпак является наивысшей частью кровли.

Установка насадки круглого сечения на квадратный воздуховод осуществляется через переходной патрубок.
