Ветровое колесо
Лопасти, пожалуй, самая важная часть ветрогенератора. От конструкции будет зависеть работа остальных узлов устройства. Изготавливают их из разных материалов. Даже из пластиковой канализационной трубы. Лопасти из трубы просты в изготовлении, стоят дёшево и не подвержены воздействию влаги. Порядок изготовления ветроколеса следующий:
- Необходимо рассчитать длину лопасти. Диаметр трубы должен быть равен 1/5 от общего метража. К примеру, если лопасть будет метровая, то подойдёт труба диаметром 20 см.
- Разрезаем трубу лобзиком вдоль на 4 части.
- Из одной части изготавливаем крыло, которое послужит шаблоном для вырезания последующих лопастников.
- Заусенца на краях сглаживаем абразивом.
- Лопасти фиксируют к алюминиевому диску с приваренными полосами для крепления.
- Далее к этому диску прикручивается генератор.
Лопасти для ветрового колеса
После сборки ветроколесо нуждается в балансировке. Его закрепляют на штативе горизонтально. Операцию проводят в закрытом от ветра помещении. В случае правильно проведённой балансировки колесо не должно двигаться. Если же лопасти вращаются сами, то их требуется подточить до придания равновесия всей конструкции.
Только после успешного завершения данной процедуры следует перейти к проверке точности вращения лопастей, они должны крутиться в одной плоскости без перекоса. Допускается погрешность в 2 мм.

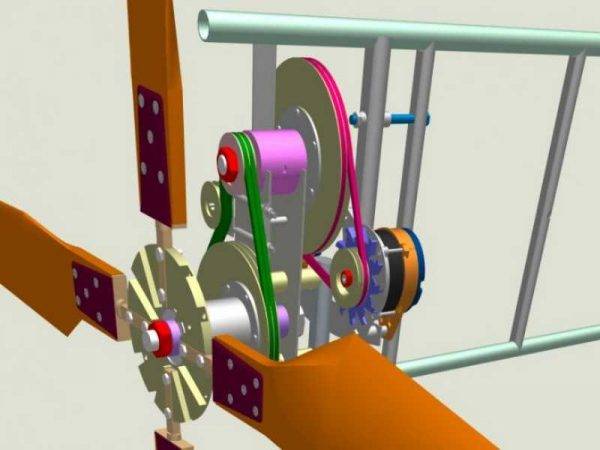

Схема сборки генератора
Основные элементы конструкции
Несмотря на большое разнообразие ветрогенераторов и способов их изготовления, все они состоят из одинаковых конструктивных элементов.
Ветровое колесо
Лопасти считаются одним из важнейших элементов ветровой установки. Их конструкция влияет на работу других узлов генератора. Для изготовления лопастей применяются различные материалы.
Перед изготовлением нужно выполнить расчеты длины лопасти. Если для изготовления берется труба, то ее диаметр должен быть не менее 20 см, при запланированной длине лопасти в 1 метр. Далее труба разрезается на 4 части с помощью лобзика. Одна часть используется для изготовления шаблона, по которому вырезаются остальные лопасти. После этого они собираются на общем диске, и вся конструкция закрепляется на валу генератора. Собранное ветровое колесо необходимо отбалансировать. Балансировка должна выполняться в помещении, закрытом от ветра. Если операция проведена правильно, колесо не будет самопроизвольно вращаться. В случае самопроизвольного вращения лопастей, они подтачиваются до тех пор, пока вся конструкция не придет в равновесие. В самом конце проверяется точность вращения лопастей. Они должны вращаться в одной плоскости, без каких-либо перекосов. Допустимая погрешность составляет 2 мм.
Мачта
Следующим элементом конструкции ветрогенератора является мачта. Чаще всего она изготавливается из старой водопроводной трубы, диаметр которой должен быть не 15 см, а длина – до 7 метров. Если в радиусе 30 метров от запланированного места установки имеются какие-либо сооружения или постройки, в этом случае высота мачты увеличивается.
Для того чтобы вся установка работала максимально эффективно, колесо с лопастями поднимается выше окружающих препятствий не менее чем на 1 метр. После установки основание мачты и колышки для крепления растяжек заливаются бетоном. В качестве растяжек рекомендуется использовать оцинкованный трос, диаметром 6 мм.
Генератор
Для ветровой установки можно использовать любой автомобильный генератор, желательно с более высокой мощностью. Они все обладают идентичной конструкцией и требуют переделки. Подобная переделка автомобильного генератора для ветряка предполагает перемотку проводника статора, а также изготовление ротора с использованием неодимовых магнитов. Чтобы их надежно зафиксировать, требуется высверлить отверстия в полюсах ротора. Установка магнитов выполняется с чередованием полюсов. Сам ротор оборачивается бумагой, а все пустоты, образующиеся между магнитами, заливаются эпоксидной смолой.
В процессе наклейки магнитов должна соблюдаться их полярность. Поэтому ротор подключается к источнику питания. Включенный ротор создает магнитное поле и каждый магнит приклеивается на свое место той стороной, которая притягивается.
Для подключения ротора можно использовать любой блок питания, напряжением 12 вольт и силой тока от 1 до 3 ампер. Подключение осуществляется таким образом, что съемное кольцо, расположенное ближе к клыкам, является минусом, а положительная сторона располагается ближе к концу ротора. Магниты, установленные в промежутки ротора или клыки, вызывают самовозбуждение генератора, и это считается их основной функцией.
В самом начале вращения ротора, магниты начинают возбуждать ток в генераторе, который также поступает на катушку, приводя к увеличению магнитных полей клыков. В результате, генератор выдает ток с еще большей величиной. Получается своеобразный круговорот тока, когда происходит возбуждение генератора и дальнейшее питание собственного ротора, на который установлены электромагнитные полюса. Собранный генератор необходимо опробовать и произвести измерения полученных выходных данных. Если агрегат при 300 оборотах выдает примерно 30 вольт, то это считается нормальным результатом.
Изготовление ротора
Ротор автогенератора имеет обмотку электромагнитного возбуждения, для чего необходима дополнительная электроника управления и щётки с коллектором.
Если сделать его своими руками под постоянные магниты, конструкцию можно упростить, убрав коллектор. Кроме того, надо перемотать обмотки статора, чтобы устройство из быстроходного превратилось в тихоходное. Также следует переделать железный ротор, который замыкает магнитные линии на себя и в результате ток в катушках статора генерироваться не будет. На рисунке ниже изображён разобранный автогенератор.
Автогенератор в разобранном виде
Немагнитная насадка на старый вал ротора вытачивается из алюминия. Затем на неё надевается с натягом бандаж из стальной трубы. На нём делается разметка, и приклеиваются суперклеем прямоугольные неодимовые магниты с чередованием полюсов. Между ними заливается эпоксидная смола, после чего поверхность выравнивается.

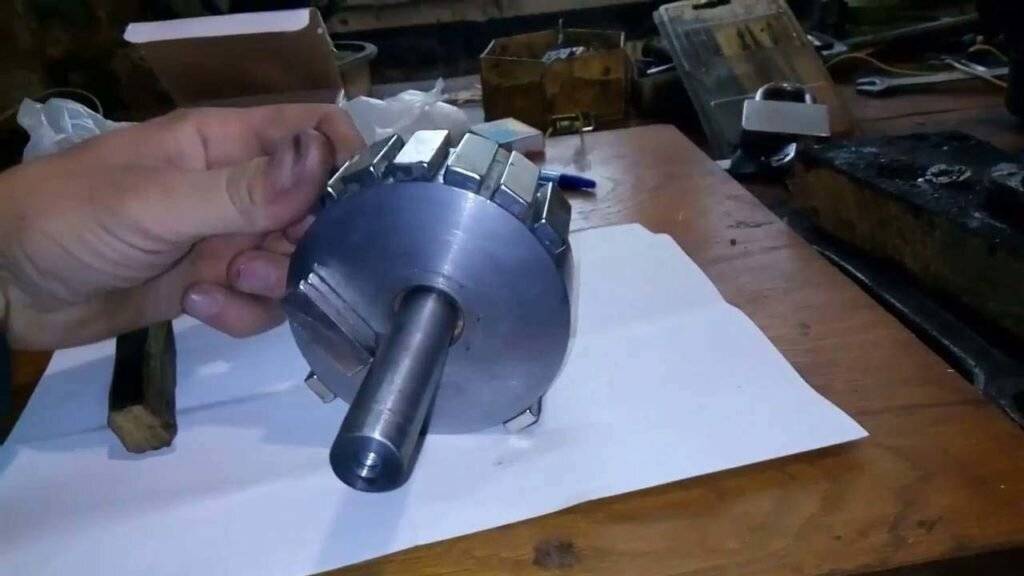

Ротор с неодимовыми магнитами, сделанный своими руками
Генератор вырабатывает достаточно энергии при вращении со скоростью около 6000 об./мин. Чтобы он был эффективным при 600 об./мин., следует перемотать обмотку статора, увеличив количество витков в 5 раз. Сечение провода при этом надо уменьшить.
Чтобы получить мощный источник энергии, потребуется самодельный генератор для ветряка на неодимовых магнитах.
Недостатком генераторов на супермагнитах является магнитное залипание, когда сложно сдвинуть вал с места.
Для его уменьшения магниты наклеивают с небольшим перекосом. Кроме того, лопасти также следует выполнить большего размера. Магнитное поле уменьшится, если перебрать все пластины статора, отделяя их с помощью ножа и молотка. Затем они выравниваются на наковальне резиновым молотком. Сборка статора производится на специальной оснастке со стягиванием пластин струбцинами.
Ветряная электростанция из автомобильного генератора: преимущества и недостатки
Самодельный ветрогенератор можно сконструировать из:
- электродвигателя, демонтируемого с фрезерного станка;
- роторной части шуруповёрта или дрели;
- скутерных мотор-колёс;
- компьютерного кулера;
- двигателя от стиральной машины;
- автомобильного генератора.
Последний вариант используется чаще всего, поскольку он имеет массу достоинств, а также для многих является наиболее доступным.
Преимущества ветряной станции на основе автомобильного генератора:
- быстрота сооружения;
- дешевизна;
- ремонтопригодность;
- тихая работа;
- синхронность (выдаётся стабильное напряжение);
- возможность использования стандартных аккумуляторов на 12 Вольт.
Что касается недостатков, их всего три:
- Такой вид ветрогенератора нуждается в высокой скорости, составляющей до 2000 оборотов в минуту, поэтому он менее надёжный, чем специализированные устройства.
- Гарантия на генераторы автомобиля составляет около 4000 часов работы. Учитывая это, несложно догадаться, что ветрогенератор потребует ежегодного ремонта. Однако в данном случае не придётся слишком тратиться, можно просто заменить устройство, вышедшее из строя.
- Многие генераторы обладают электромагнитным возбуждением, что снижает КПД (около 15% энергии приходится на катушку возбуждения).
Устройство самодельных ветряков для дома
Устройство ветрогенератора
В последнее время большой интерес появился у людей к ветряной энергии на уровне использования ее в бытовой сфере. В принципе это можно объяснить, если взять и посмотреть на счет, который приходит за потребленную электроэнергию. Цифры говорят сами за себя. Поэтому люди, которые могут что-либо конструировать, начинают активизироваться и ищут различные пути использовать все имеющиеся у них возможности, чтобы получить электричество недорого.
Одной из таких реально существующих возможностей, которая взаимосвязана с ветряком при его конструировании, является использование автомобильного генератора. По сути, автомобильный генератор является уже готовым прибором. Единственное, что остается, это приделать к нему лопасти. Это необходимо сделать для того, чтобы в процессе эксплуатации можно было свободно снимать с генератора полученное значение электроэнергии. Отличительная особенность такого ветряка заключается в том, что он эффективно будет работать только в ветреную погоду.
В принципе можно сказать, что применение в быту любого автомобильного генератора для создания ветряка, вполне возможно. В основном умельцы находятся в поиске более мощной модели такого генератора, чтобы в процессе эксплуатации он мог отдавать как можно больше энергии. Поэтому в последнее время пользуются огромной популярностью различные конструкции генератора от грузовых автомобилей, автобусов, тракторов и другой крупногабаритной автомобильной техники.
Дополнительные комплектующие
Кроме самого генератора, который является основой для создания ветряка, еще необходимо иметь несколько деталей для комплектации:
- автомобильный аккумулятор;
- винт, который может быть двух- или трехлопастным;
- электрический кабель;
- элементы опоры;
- крепеж;
- мачта.
Ветрогенератор для частного дома схема.
Стоит обратить внимание на тот момент, что винт, который имеет три или две лопасти, по праву считается оптимальным вариантом для самодельной конструкции обычного классического ветрогенератора. Естественно, что бытовая конструкция ветрогенератора совсем не похожа на инженерную модель
В связи с этим, в основном для домашних конструкций ветрогенератора подбирают уже готовые винты.
Винт для ветрогенератора.
Таким образом, можно взять за основу обычную крыльчатку от внешнего блока кондиционера либо от вентилятора автомобиля. Но, если человек ставит перед собой цель и у него есть желание создать инженерную модель, и следовать всем основным особенностям конструирования генераторов, то тогда придется самому соорудить и пропеллер ветрогенератора полностью.
Лопасти для ветрогенератора
Перед тем, как принять решение и собственноручно собрать, а затем установить ветрогенератор из автомобильного генератора, необходимо первоначально оценить существующие климатические условия участка, где будет произведен монтаж данной установки, и просчитать окупаемость этого проекта.
Рассмотрим основные моменты, которые необходимо учитывать при сборке ветрогенератора собственноручно.
Дополнительное электрооборудование
Как уже было сказано выше, неотъемлемой частью ветряной электростанции является аккумулятор, берущий на себя питание потребителей. при его выборе нужно помнить, что чем больше его емкость, тем дольше он сможет поддерживать напряжение в сети, но при этом и дольше будет заряжаться. Приблизительное время работы можно определить как то время, за которое исчерпается половина емкости аккумулятора (после этого падение напряжения станет уже ощутимым, кроме того, глубокий разряд снижает ресурс свинцово-кислотных батарей).
Пример: Так, аккумулятор емкостью 65 А*ч условно сможет отдавать в нагрузку 30-35 ампер-часов энергии. Много это или мало? Обычная лампа освещения мощностью 60 ватт потребует, с учетом наличия инвертора, преобразующего 12 В постоянного тока в 220 В переменного и имеющего собственный КПД в пределах 70%, тока в 7 ампер — это чуть больше четырех часов работы. Восстанавливать же растраченную энергию наш ветряк с условной мощностью 90 ватт даже в лучшем случае, при постоянном сильном ветре, будет не менее пяти часов. Как вы видите, при использовании ветрогенератора исключительно как автономного источника энергии электричество в вашем доме будет доступным лишь на несколько часов в день.
Вторым узлом системы электроснабжения становится инвертор. В нашем случае можно использовать как готовый автомобильный, так и извлеченный из источника бесперебойного питания
В любом случае важно не перегружать его потреблением тока, учитывая, что реальная эксплуатационная мощность его в 1,2-1,5 раза меньше указываемой максимальной мощности
Как вы можете видеть, привлекательность использования даровой энергии упирается во многочисленные ограничения, и даже единственный эффективный в средней полосе России вариант — ветрогенератор — неспособен обеспечивать длительную автономность.
Но вместе с тем эта идея неплоха и как источник аварийного электропитания и, особенно, как конструкторская задача — удовольствие от создания своими руками ветрогенераторной установки может в разы превосходить ее мощность.
На что способна ветроустановка?
В измерении расстояния самой малой единицей будем считать сантиметр, хотя есть миллиметр, микрон и т.д. Мощность электротока измеряется в ваттах. Это самая малая единица, как сантиметр в расстоянии. Поэтому пользуются киловаттами (1000 ватт). Выработка и потребление энергии измеряется и по времени – 1 час. Итак, мы пришли к сокровенному измерению – (квт/ч). Отсюда и танцуем.
Сколько же может дать ветрогенератор из автогенератора, сделанный собственными руками? 100 — ваттовая лампочка за 10 часов работы расходует 1 квт/ч . Теперь представим себе такую картину. Вы спите – установка при ветре работает. Проснулись и бодрствуете, но не пользуетесь электричеством – ветряк продолжает на вас работать. Вы включили телевизор и начали потреблять энергию – ветряк какую-то часть компенсирует. И вдруг ветер стихает и совсем прекратился. Вот тут-то и пошло-поехало! Энергия идёт только из аккумулятора.
Здесь уже потребуется мощный инвертор, преобразующий постоянный ток в переменный и подающий её на точки потребления. Если даже ветрогенератор не настолько сильный, чтобы дать нужную мощность, зато по продолжительности работы он достаточно накапливает энергию. И здесь решающее значение имеет ёмкость аккумулятора. Принцип старый, как мир: сколько накопишь, столько и возьмёшь.
Переходим к более точным расчётам. Нам всем интересно знать, сможет ли сделанный нами ветрогенератор из автомобильного генератора потянуть все потребители энергии, которые есть в доме. Потребление энергии одной лампочки мы уже знаем и теперь нетрудно посчитать, сколько их. С учётом того, что теперь мы всё больше пользуемся энергосберегающими потребителями. А на остальных потребителях (стиральной машине, кухонном комбайне, посудомойке, электродрели и т.п.) указано количество потребляемой мощности.Считаем, но при этом учитываем, что не все же одновременно приборы мы включаем. А то получится, что и мощной гидростанции будет недостаточно.
Расчёт мощности установки простой до безобразия. Она зависит от напора ветра и площади вращения винта, или площади лопастей, в которые ударяет ветер. Начинает «просыпаться» установка при ветерке 2м/сек, а наиболее продуктивная её работа при ветре 10-12 м/сек.
Итак, считаем. Специальная литература предлагает несколько формул подсчёта мощности ветроустановок. Возьмём самую простую. Они мало чем отличаются и результаты подсчёта незначительны один от другого. Покажем формулу не в условно-буквенном выражении, а в словесном.
Мощность равна площади винта, помноженной на 0,6, полученное число снова умножаем на скорость ветра в кубе. Вот и вся формула. Сравниваем с нашим «аппетитом». Если такая установка обеспечит необходимой энергией – устанавливаем. Если нет, то ставим несколько малых ветрогенераторов, или монтируем гибридную установку, подкрепив её солнечными батареями.
«Золотая» цифра потребления электроэнергии средней семьи 360 квт/ч в месяц. Средняя нагрузка 0,5 квт, а пиковая, самая напряжённая, когда включено много приборов, составляет 5 квт/ч. Значит, ваш 5-киловаттный ветрогенератор сможет потянуть нагрузку. А если круглосуточно работают отопительные батареи – то при месячном потреблении 700 квт/ч и выше такая установка при слабых ветрах уже не потянет.
В.Ильин
Видео на тему создания генератора из асинхронного двигателя:
https://youtube.com/watch?v=5I6GlVd-eCk
Ветрогенератор своими руками: вопросы и решения
Выполнив все эти шаги, сбор конструкции ветрогенератора из генератора считается завершенным. Но еще существуют некоторые детали самого процесса, которые дадут о себе знать в процессе применения сконструированного устройства. Эти процессы непосредственно связаны с автоматикой, которая регулирует накопление и распределение энергии. К автоматическим устройствам относятся контролер заряда, инвертор тока и другие, которые являются неотъемлемыми частями всех ветрогенераторов.Рассмотрим сооружение ветрогенератора на 24 В на основе автогенератора. Такая конструкция стабильно работает при силе ветра 5 м/с. При порывах ветра 15 м/с установка может давать от 8 до 11 А. Когда на улице дует сильный ветер, то коэффициент полезного действия конечно увеличивается. При этом мощность достигает не больше 300 Вт.
Собранная такая конструкция развивает 24 В. Ее спокойно можно применять с целью зарядки мобильных аккумуляторов, а также для поставки электроэнергии в линии, где проходит освещение.Основные ошибки процесса сборки самодельного ветрогенератора.
Дело в том, что сборка ветрогенератора дома собственноручно будет иметь ошибки. Даже в промышленных конструкциях также они имеются. Но ошибки наоборот отлично помогают совершенствоваться, о чем свидетельствуют работающие бытовые самодельные конструкции.Одной из часто допускающихся ошибок при конструировании ветрогенераторов для использования в быту, является отсутствие модуля торможения. Дело в том, что эта ошибка появляется в связи с тем, что в автомобильных генераторах просто нет в наличии этой детали. Поэтому обязательно конструкцию генератора следует доработать.
Но есть такие конструкторы, которые не желают этого делать . И просто не устанавливают данную деталь, рассчитывая на то, что и так все получится. Но по итогу все происходит совершенно наоборот. При сильном ветре происходит раскручивание винта до высоких скоростей. В результате подшипники не справляются, что приводит к блокировке ротора.
Ветрогенератор своими руками: некоторые ошибки
Еще одной распространенной ошибкой является отсутствие ограничителя поворота флюгера. Его зачастую просто забывают установить. А когда вспоминают, то уже поздно, конструкция выходит из строя. Минимальные повреждения – это перекручивание или обрыв электрического кабеля. Максимальные повреждения – поломка и разлом конструкции полностью.
Еще одной ошибкой, которую допускают в процессе сборки ветрогенератора, является неправильно проведенный расчет точки центра тяжести на основании флюгера. При такой ошибке в самом начале ветряк еще будет нормально работать. Но по истечении определенного времени появится перекос на узле подшипников, ограничится при этом свобода вращения, конструкция потеряет свою эффективность по отдаче энергии.
Нельзя полученной энергией от бытового генератора заряжать аккумуляторную батарею. Так как в скором времени аккумулятор перестанет держать заряд, появятся пробои в банках. Эта самая простая, но распространенная ошибка.
Как сделать ветрогенератор своими руками
Чтобы смонтировать это устройство в домашних условиях вам потребуется:
- Доскональные знания электрика;
- Источник питания. Это может быть генератор переменного тока или асинхронный двигатель.
- Надежное место для установки аппарата. Так как вес отдельных бытовых агрегатов может достигать от 200 до 800 кг.
- Ниодимовые магниты. Этот класс магнитов обладает большей производительностью;
Различные виды форм. В нашем случае более подходят прямоугольные или круглые
- Провода подходящего сечения;
- Материалы для монтажа рамы и непосредственно ветряка.
Как уже описывалось выше, существуют множество вариантов конструкций. От габаритов и способа соединения узлов зависит шумовой фон, создаваемый агрегатом. Если вы не хотите неприятностей с соседями, обсудите этот вопрос заранее, так как отдельные агрегаты работают достаточно шумно, например, как собранный своими руками ветряной генератор в следующем видео.
После проведения всех предварительных мероприятий вам потребуется подобрать подходящий вашим потребностям источник питания. При ограниченных финансовых возможностях возможны два бюджетных варианта:
- Автомобильный генератор;
- Асинхронный двигатель со стиральной машины.
У каждого варианта есть свои положительные и отрицательные стороны.
Статья по теме:
Вариант ветрогенератора из стиральной машины своими руками
Для увеличения мощности двигатель модернизируют, заменяя ферритовые магниты на ниодимовые. Следует отметить, что установка магнитов довольно трудоемкий процесс, требующий определенных навыков.
Пример расположения ниодимовых магнитов в двигателе от стиральной машины
В целях экономии времени и нервов, более простой вариант – это покупка готового ротора подходящего размера.Рационально применять такой двигатель в устройстве с небольшими габаритами.
Изготовление ветрогенератора своими руками из автомобильного генератора
Этот вариант также нуждается в доработке, так как стандартный образец работает при 5000 – 6000 оборотах в минуту. В модернизацию входят:
Прибор укомплектовывается ниодимовыми магнитами. Они устанавливаются в строгом порядке, то есть полюса чередуются. Для удобства из плотного картона вырезается шаблон;
Шаблон расположения магнитов
- Перематывается обмотка статора. Количество витков увеличивается, следовательно, сечение провода уменьшается.
- В стандартной комплектации нет магнитов, поэтому центральный вал нужно выполнить из немагнитного материала, например, из титана.
Но даже при соблюдении всех требований для оптимального напряжения, ротор должен вращаться от 500 раз в минуту.
Общие отрицательные характеристики:
- Оба варианта недолговечны, требуют ежегодного ремонта или замены;
- Вырабатываемой мощности не хватит на полноценное энергоснабжение;
- Нуждаются в существенной доработке.
Если уж вы обладаете нужными знаниями и примерно знаете, как сделать ветрогенератор на 220В своими руками более рационально будет смонтировать агрегат большей мощности.
При сборке горизонтального или вертикального ветрогенератора своими руками, соблюдайте жесткость всей конструкции, от лопастей до контролирующих растяжек. Ненадежные узлы конструкции могут привести к аварии.
Один из многочисленных аварийных случаев
Принцип работы ветряного генератора и виды оборудования
Все ветрогенераторы состоят из лопасти, ротора турбины, генератора, оси генератора, инвертора и аккумулятора. Условно можно разделить все модели на промышленные и домашние, при этом принцип работы у них будет одинаков.

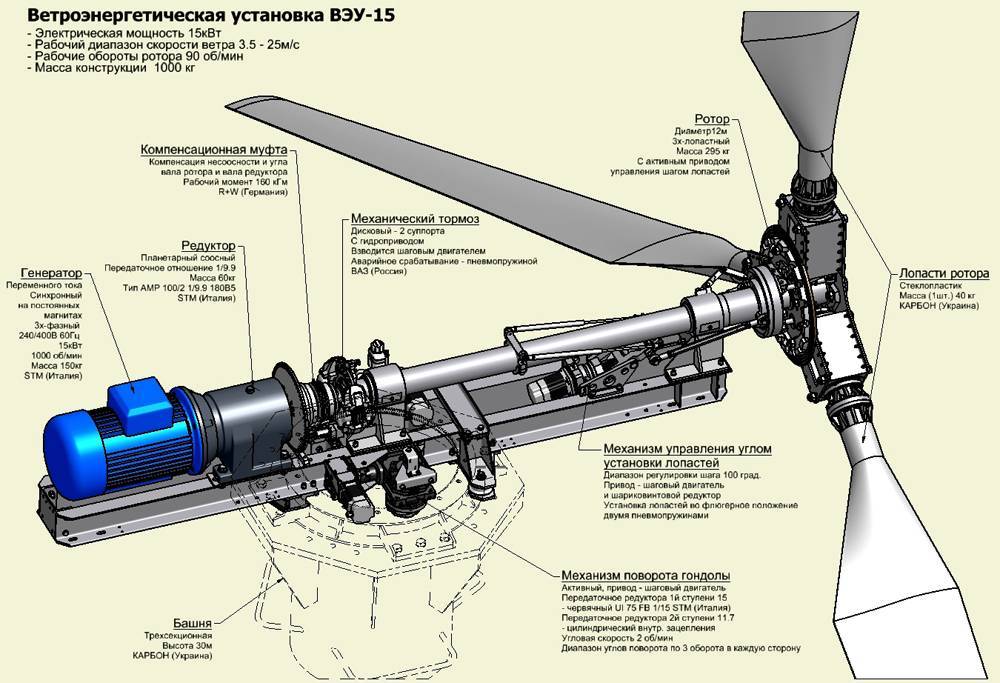

Пример схемы покупной модели
Вращаясь, ротор создает переменный ток с тремя фазами, который идет через контроллер к аккумулятору, а дальше, в инверторе преобразуется в стабильный для подачи к электроприборам.
Простая схема работы
Вращение лопастей происходит за счет физического воздействия при помощи импульсной или подъемной силы, в результате чего в действие приходит маховик, а также под воздействием тормозящей силы. В процессе маховик начинает раскручиваться, а ротор создает поле магнитное на зафиксированной части генератора, после чего воспроизводится ток.
В целом разделяют ветрогенераторы на вертикальные и горизонтальные. Что связано с расположением оси вращения.
Вертикальный вариант
Планируя создания ветряка своими руками на 220В, в первую очередь продумайте именно вертикальные варианты. Среди них выделяют:
Ротор Савониуса. Самый простой, появившийся еще в 1924 году. В основе лежат два полуцилиндра на вертикальной оси. К недостаткам относят низкое использование энергии ветра.
Вариант ротора Савониуса
С ротором Дарье. Появился в 1931 году, раскрутка происходит за счет разности сопротивления аэродинамического горба и кармана ленты, поэтому к недостаткам относится малый вращательный момент, а также необходимость монтировать нечетное количество лопастей.
Геликоидный
Самодельный вариант выйдет дешевле, если его правильно продумать и смонтировать.
Горизонтальные модели
Горизонтальные модели разделяют по количеству лопастей. КПД у них выше, но есть необходимость монтажа флюгера для постоянного поиска направления ветра. Обороты вращения все модели имеют высокие, вместо лопастей монтируют противовес, который оказывает влияние на сопротивление воздуху.
Вариант горизонтальных моделей
Многолопастные модели могут иметь до 50 лопастей с большой инерцией. Их можно применять для работы водяных насосов.
Схема ветрогенератора своими руками из автомобильного генератора
Задумываясь о том, как сделать из автомобильного генератора ветрогенератор, продумайте последовательность действий и строго придерживайтесь ее в процессе работы. Это позволит избежать ошибок и сократит время сборки.
Выбор конструкции ветряка
На выбор вертикального или горизонтального размещения влияют следующие факторы:
- Масса и размеры устройства: для небольших агрегатов допустима горизонтальная установка, чтобы увеличить КПД и снизить стартовую скорость для запуска движения лопастей. Тяжелые модели лучше фиксировать вертикально, используя дополнительную передачу для преобразования горизонтального крутящего момента в вертикальный.
- Сила ветра. Горизонтальные ветряки рекомендуется располагать на значительной высоте от земли, где скорость ветра выше. Вертикальные монтируют следующим образом: установка — на земле, а привод — на специальной мачте.
Переделка ветрогенератора
Оптимальное решение — выбор для ветрогенератора роторной модели автомобильного генератора. На него достаточно установить постоянные магниты, чтобы получить работоспособную конструкцию
Важно не только зафиксировать магнитные элементы, но и отбалансировать их, чтобы избежать критических нагрузок. Кроме того, неотбалансированная модель быстрее выходит из строя по причине поломки подшипников и их выпадения из посадочных мест
Также потребуется приложить руку:
К статору: для уменьшения числа оборотов необходимо заменить обмотку, в 5 раз увеличить количество витков на катушках, взяв проволоку уменьшенного диаметра.
К ротору: стоит выточить алюминиевую деталь с размерами, учитывающими установку электромагнитов
Важно точно выполнить замеры, что позволит рассчитывать на повышение уровня КПД. Магниты приклеиваются на суперклей на одинаковом расстоянии с чередованием полюсов.
Изготовление ветрового колеса
Чтобы готовый самодельный ветряк из автомобильного аккумулятора не издавал лишний шум, стоит подобрать для него подходящие лопасти: крыльчатые, карусельные или барабанные
Важно предусмотреть следующие моменты:
- Направление ветра и оси устройства должно совпадать.
- Лопасти должны иметь минимальную ширину, тогда как их количество не ограничено.
- Циркуляция воздушных потоков должна быть направлена вдоль лопасти.
- Угловая скорость не имеет ограничений, а потерянная скорость должна иметь постоянное значение.
Добиться идеального соотношения всех перечисленных элементов будет очень сложно, но к этому нужно приложить все возможные усилия. Специалисты рекомендуют делать лопасти из прочного пластика или алюминия. Эти материалы отличаются повышенной стойкостью к механическому и климатическому воздействию, что гарантирует длительный срок их службы.
Сборка ветряка
Для основания подбирается труба, диаметр и прочность которой рассчитаны на вес конструкции. С помощью переходных муфт можно совместить отрезки труб разного диаметра, уменьшая его по мере движения к лопастной конструкции
Важно, чтобы ветровое колесо свободно вращалось на оси по мере изменения направления ветра. На заключительном этапе следует сконструировать и изготовить флюгер, параметры которого рассчитываются с учетом инерции колеса
Выработка тока начинается уже на скорости 600 оборотов в минуту. Не забудьте перед установкой закрыть подшипники и смазать узлы вращения конструкции, чтобы защитить их от коррозии и разрушения.
О расчете мощности ветрогенератора
Проект атмосферной электростанции мощностью 100 Мвт
Ветровая турбина для сильных ветров
Прибрежные ветровые турбины оказались непомерно дорогими в обслуживании
Вам нужно войти, чтобы оставить комментарий.
Выводы и полезное видео по теме
Желание сделать оборудование для домашнего применения своими руками иногда сильнее более простого решения – покупки недорогого устройства. Что из этого получилось, смотрите в видеоролике:
Оценивая перспективы изготовления электроники собственными силами независимо от её назначения, приходится столкнуться с мыслью, что век «самоделкиных» завершается.
Рынок перенасыщен готовыми электронными устройствами и модульными комплектующими практически под каждый бытовой продукт. Электронщикам-любителям теперь остаётся единственное дело – заниматься сборкой домашних конструкторов.
Есть, что дополнить, или возникли вопросы по теме сборки и использования контроллеров для ветрогенератора? Можете оставлять комментарии, задавать вопросы и добавлять фотографии своих самоделок – форма для связи находится в нижнем блоке.
