В этой статье мы рассмотрим два видавибростолов : Первый вид — этовибростол для производства изделий из бетона, в том числе и тротуарной плитки. Второй — простенький вибростол для борьбы с воздушными пузырьками, которые находятся в гипсовом растворе и при заливке в формы могут портить своим присутствием лицевую поверхность гипсовой плитки.

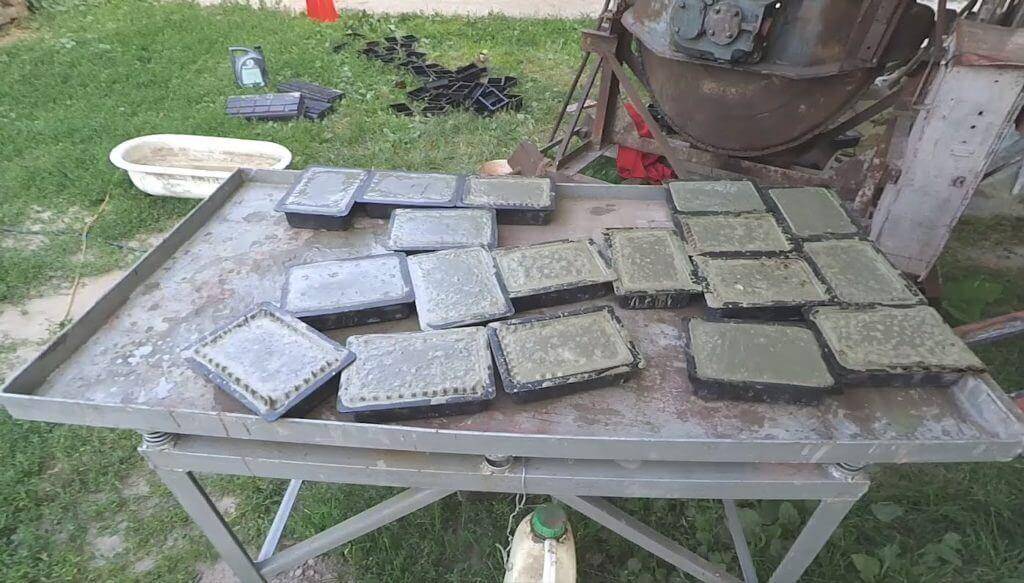

Вибростол

для бетонасвоими руками Конструкциявибростола не очень сложная. При необходимости можно даже придумать свою конструкцию, чтобы производство было максимально удобным. Ведь производствотротуарной плитки своими руками дает возможность полностью настроить технологический процесс под себя.

Требования к вибростолу

Длинного списка условий к этому оборудованию нет. Нужно лишь, чтобы столешница была гладкой и ровной, а вибрация проходила равномерно. В противном случае самостоятельное производство тротуарной плиткиприведет к появлению неровных изделий, которые невозможно будет уложить.

Так, в результате чрезмерной вибрации бетон будет отбиваться стенками формы, а кроме того, кипеть. Правильно заданная амплитуда колебаний гарантирует равномерное распределение раствора по виброформе и его постепенное затвердевание. Именно так и должно происходить производство брусчатки.

Что нужно для вибростола?

Обычно вибростол делается из металлических материалов, так как они обладают необходимой прочностью, устойчивостью и долговечностью. Для конструкции понадобятся 4 металлических трубы или уголка — они будут выполнять роль ножек.

Трубы могут быть хоть квадратные, хоть круглые, их длина и диаметр тоже могут быть разнообразными: каждый выбирает размеры под себя.

Кроме того, потребуется столешница (деревянная, фанерная или из ДСП), но лучше металлическая и (при желании) соединительные элементы между ножками из труб или уголков, которые придадут столу дополнительную ровность и устойчивость. И конечно, работа вибростола невозможна без вибродвигателя. Им может выступать любой двигатель или движок, мощность выбирается изготовителем и покупателем.

Для увеличения нажмите на фото

Сколько времени занимаетизготовление вибростола своими руками

? Временные затраты (впрочем, как и все остальное) зависят от мастерства и скорости работы производителя. При желании конструкцию можно собрать буквально за день. Продолжительность работы зависит от конструкции стола. Например, время создания разборного стола немного отличается от времени, требующегося на «монолитную» конструкцию. Если стол будет окрашиваться, то период его ввода в эксплуатацию отложится на день-два (пока краска не высохнет). Установка вибростола

на определенное место, грунтование займет еще пару дней.

Но так или иначе, максимум за неделю можно сделать вибростол и приступить к производству тротуарной плитки.

С этим процесом вы можете ознакомится перейдя на страницу » тротуарная плиткасвоими руками «

Вибростол для гипсового раствораЧто делают из гипсового раствора и для чего там не помешает простенький вибростол читайте перейдя по ссылкам:Искусственный камень из гипса своими руками Гипсовые 3Д панели своими руками Гипсовые панно своими руками Как уже неоднократно говорилось что производство гипсового искусственного камня в отличии от производства бетонных изделий не нуждается в обязательной вибрации смеси, но поможет в борьбе против пузырьков воздуха, которые создают дефекты на лицевой поверхности гипсовой плитки.

Дефекты обведены кружками на фото ниже.

  • Вибростолсвоими руками делается так: берется любой мотор, можно от вентилятора 50вт/220, на провод ставится бра от лампы, крепится на валу эксцентрик, выточенный на наждаке из куска железа, выпиливается кусок 12мм фанеры 30см*30см, с одной стороны к ней крепятся на клей момент квадраты из 50мм пороллона, на другой стороне делаются держатели для форм и крепится мотор.
  • Страницы по теме:
  • Тротуарная плитка, брусчатка своими руками Бизнес на производстве брусчатки
  • Интересные статьи для вас
  • Садовая дорожка своими руками Печатный бетон своими руками Топ бетон своимим руками Гипсовые 3D панели своими руками Гипсовая плитка своими руками

Описание процесса

Любое дело всегда стоит начинать с подготовки необходимых материалов и инструментов. Сборка вибростола собственными руками не является в этом вопросе исключением, так что приступим:

Этап №1: подготавливаем всё необходимое

Вам понадобится определённый набор материалов:

И без инструментов также не обойтись:

Помимо вышеперечисленного вам, конечно же, нужны ещё и чертежи вибростола, которые в изобилии можно найти в интернете. Именно по наиболее понравившейся вам схеме и будут выполняться дальнейшие сборочные работы.

Этап №2: сборка рамы основания

Теперь переходим непосредственно к изготовлению вибростола.

И начнём со сборки рамы основания:

  1. Разрезаем уголок с помощью «болгарки»
    на четыре части в соответствии с данными на чертёжной схеме. Чаще всего это отрезки по 700 мм, но в зависимости от объёма ваших запланированных работ вы можете выбрать любые иные размеры. То есть, чем больше вам нужно произвести, например, тем габаритнее должен быть станок;
  1. Получившиеся фрагменты собираем в квадрат или прямоугольник и привариваем их друг к другу
    сварочным аппаратом.

Этап №3: монтаж ножек

Как сделать ножки?

Для этого поступаем следующим образом:

Берём профильные трубы или трубу, смотря какой она длины, и разрезаем её опять-таки при помощи «болгарки» на четыре абсолютно равные части

Очень важно, чтобы все опоры имели одинаковую высоту, так как малейший уклон в одну из сторон приведёт к выливанию смеси из формы во время работы вибростола.

Кроме этого ещё нужно обратить внимание на то, чтобы:

  • Вибродвигатель, который будет крепиться к столешнице, не касался земли;
  • Оператор станка не наклонялся в процессе его эксплуатации, а мог выполнять все операции в максимально удобном для него положении;
  1. Получившиеся отрезки привариваем к углам изготовленной ранее рамы
    ;
  2. Теперь необходимо решить вопрос стабилизации конструкции.

Тут можно пойти двумя дорогами:

Выкопать под ножки небольшие ямы, установить их туда и забетонировать
. Идеальная устойчивость в этом случае гарантирована, но и станок получится стационарным. Если вы планируете вести работы исключительно на своём загородном участке, то это наилучший вариант;

Приварить к краям опор круглые или прямоугольные куски металла
, увеличивающие их площадь соприкосновения с землёй. В этом случае тогда ещё неплохо бы внизу дополнительно соединить ножки между собой перекладинами из остатков уголка. Конструкция получится не столь неподвижной, как в предыдущем варианте, но зато будет обладать мобильностью;

Этап №4: сборка столешницы

Это самый ответственный этап, на котором необходимо придерживаться следующего алгоритма действий:

  1. Подготавливаем пружины
    . Я специально не вписал их в материалы, так как хотел отдельно дать по ним дополнительные рекомендации. Ведь большинство хозяев будут озадачены вопросом, где их взять. Так вот, наилучший вариант – это пойти на авторынок и купить там мопедные пружины или пружины от автомобильных амортизаторов;
  1. Разрезаем их пополам и закрепляем на каждом углу рамы основания
    . Если же она имеет вид вытянутого прямоугольника, то по одной пружине нужно зафиксировать ещё и посередине больших сторон.

Осуществляется задуманное одним из трёх способов:

  • Привариваются обоими концами к основанию и к столешнице;
  • Привариваются одним концом к основанию, а на столешнице устанавливаются специальные стаканы, в которые они вставляются на треть своей длины;
  • Привариваются одним концом к столешнице, а на основание устанавливаются специальные стаканы, в которые они вставляются на треть своей длины;

Надетые пружины выглядят так

  1. Прикладываем к столешнице вибромотор в месте, соответствующем чертежу, и наносим отметки сквозь крепёжные пазы. В полученных точках сверлим отверстия под болты, с помощью которых и прикручиваем двигатель
    . Чтобы болты не выступали снаружи, можно предварительно в месте фиксации вибратора приварить небольшой металлический короб;

Чтобы при производстве тротуарной плитки изделия получались однородными и плотными, требуется вибростол. Профессиональное оборудование стоит немалых денег, но для домашнего использования подойдет самодельная модель, которую можно собрать из подручных материалов.

Вибрационный стол, сделанный своими руками

Простейшие решения задачи

Не у всех хозяев есть время и желание заниматься созданием полноценной конструкции. Иногда вопрос о том, как сделать вибростол, интересует тех, кому нужно изготовить минимальное количество изделий, и в ближайшее время такой станок им попросту не потребуется.

В этом случае можно за несколько минут соорудить элементарную конструкцию, которая, тем не менее, сделает трамбовку смеси возможной. Минус простейшего варианта — вибрации, которые придется создавать самостоятельно. Для создания подобия вибростола мастеру потребуется минимум инструментов и подручных материалов. Ему останется пройти несколько шагов.

  1. На ровной поверхности закрепляют какие-либо пружинящие элементы. Ими способны стать автомобильные покрышке, резиновые подушки. Можно надежно зафиксировать несколько пружин, одинаковых по размеру и длине.
  2. На «амортизационную группу» укладывают импровизированную столешницу — металлический щит или крепкую конструкцию из дерева. На поверхности раскладывают формы, заполненные строительной смесью.

После изготовления вибростола переходят к основной операции: для создания колебаний используют резиновый молоток, а для увеличения их интенсивности применяют дрель, работающую в режиме перфоратора. Для этого патрон «орудия» упирают в поверхность столешницы. Понятно, что для работы с таким вариантом устройства лучше найти ассистента. Возможно усложнение конструкции: в этом случае к щиту прикручивают электродвигатель, на вал ротора крепят эксцентрик, а инструмент откладывают в сторону.

Покупка агрегата

Если всё-таки принято решение о приобретении агрегата, нужно учитывать как основные критерии, так и мелкие нюансы, которые облегчат работу или увеличат срок его службы. Однако нельзя не упомянуть о производителях устройств вибротрамбовки.

На особом счету техника европейских производителей. Немецкая техника отличается своей надёжностью и долгим сроком использования. Даже прокатные образцы показывают хорошее качество и темпы работы. Всё оборудование имеет двойной запас прочности. Wacker, Weber, Ammann, Bomag производят профессиональное оснащение.

Израильские Shatal и чешские NTC имеют меньший ресурс, чем немцы, но на стройках и в частных владениях оказываются тоже неплохими работниками.

Южнокорейская техникаach Jeonil Minery не уступает продукции из Чехии или Израиля. На азиатском рынке это лучшее предложение среди всех виброустановок.

Российские изделия от компаний «Сплитстоун», «Мотопром» и «СЗПО» уступают средним европейским образцам по удобству и функциональности. Однако модернизация продолжается, и в продаже появляются новые, более совершенные модели.

Китайцы, как обычно, берут ценой. Их продукция годится только для редкой ненапряжённой работы. Среди массы неизвестных производителей выделяются компании TEKPACK, MASALTA, DYNAMIC, CIMAR.

Применение вибромашины актуально не только при работе с песчаными грунтами, но и при уплотнении щебня

Хотите узнать, как собирается виброплита своими руками? Я расскажу, какие нужны материалы и инструменты и дам пошаговую инструкцию сборки. А также объясню ее принцип действия и познакомлю с разновидностями данного оборудования.

Вибростол для тротуарной плитки своими руками

После того как все необходимое будет в вашем распоряжении, нужно выполнить рабочий чертеж вибростола для тротуарной плитки (можно от руки) с указанием точных размеров.

Как сделать вибростол для плитки: поэтапная инструкция

Дальнейшая работа производится в такой последовательности.

  1. Из профильной трубы (можно заменить уголком) изготавливаем детали и свариваем их таким образом, чтобы получилась тумба заданных размеров (например, 1850×650×594 мм).
  2. В нижней части тумбы привариваем пятаки и устанавливаем резиновые шайбы – для большей устойчивости вибростола во время работы.
  3. По углам станины привариваем кольца диаметром 50-60 мм. Это необходимо, чтобы пружины держались на месте и не выскакивали из «гнезда».
  4. С помощью болгарки из листового железа вырезаем прямоугольную деталь для столешницы.
  5. Усиливаем столешницу: с нижней стороны привариваем ребра жесткости, изготовленные из листового металла либо отрезки профильной трубы.
  6. По периметру столешницы крепим уголок: он будет препятствовать сходу формы с раствором во время вибрации.
  7. Крепим с помощью сварки к нижней стороны столешницы две пластины с отверстиями: они необходимы для крепления вибродвигателя. Размеры пластин, расстояния между отверстиями должны соответствовать параметрам сопрягаемых элементов вибродвигателя.
  8. К пружинам привариваются пластины для крепления с помощью винтов к углам столешницы с нижней стороны.
  9. Выполняется установка пружин и столешницы, крепление двигателя, электропроводки и блока управления (кнопки включения-отключения).
  10. Тумбу и столешницу необходимо окрасить.

Вибростол для тротуарной плитки: видео с комментариями конструктора.

Если в вашем распоряжении имеется подходящий асинхронный электродвигатель, его можно приспособить для вибростола. Для этого нужно выполнить следующее.

  1. С приводного вала демонтируются лишние детали.
  2. С двух сторон зачищается вал для приварки болтов типа М12.
  3. С помощью наждачного круга обрабатываются шляпки болтов и привариваются к валу.
  4. Из профильной трубы изготавливаются две одинаковые детали длиной около 150 мм. С краю обоих деталей, которые будут служить эксцентриками, высверливают отверстия для крепления на резьбе болтов.
  5. Эксцентрики фиксируют на валу гайками. Ориентированы они должны быть в одну сторону. Резьбовое соединение прихватывается сваркой.
  6. Двигатель устанавливается на место и выполняется пробный пуск, при этом на столешнице должны быть формы с раствором для изготовления плитки или замещающий груз. В том случае, если вибрация будет чрезмерной, эксцентрики нужно будет укоротить, обрезав болгаркой. Увеличить амплитуду вибрации можно с помощью перемычки, приваренной между эксцентриками.

Как сделать вибростол, предназначенный для производства большого количества плитки

  1. Изготавливаем увеличенную по размерам (в сравнении с вышеописанным проектом) столешницу и тумбу.
  2. Делим столешницу на три одинаковых части и проводим по их границам поперечные линии. На отмеченных линиях привариваем пластины для крепления двух вибродвигателей.
  3. Синхронизируем частоту вращения вибродвигателей, регулируя положение эксцентриков.
  4. Крепим ножки вибростола к полу с помощью анкерных болтов.

Теперь вы знаете, как изготовить вибростол самостоятельно и сэкономить при этом средства.

Вибростол – особенности конструкции

Площадка, предназначенная для вибрационной формовки, представляет собой механизм, состоящий из следующих элементов:

стальной рамы. Она представляет собой массивную металлоконструкцию из вертикальных стоек, к которым жестко приварены перемычки;
рабочей плиты. Она представляет собой горизонтальную основу с буртиком по верхнему контуру, ограничивающим подвижность форм;
вибрационного двигателя

Устанавливая двигатель для вибростола своими руками, нужно обратить внимание на массу эксцентрика, передающего плите колебания;
подвижного узла крепления. Он обеспечивает соединение плиты со станиной

Представляет собой четыре пружинных элемента, установленных в стаканах;
пускового автомата. Он выполняет функции подачи и отключения напряжения на вибродвигатель, а также защищает от тепловых перегрузок.

Решая, как сделать самому вибростол, следует обратить внимание на его рабочие характеристики. Из чего состоит устройство вибростола


Из чего состоит устройство вибростола

Главные параметры, влияющие на эффективность уплотнения и качество изготавливаемой продукции:

  • амплитуда колебательного движения;
  • частота вращения вала вибромотора.

Для обеспечения оптимальных характеристик необходимо:

  • правильно подобрать конструкцию эксцентрика;
  • выбрать место крепления вибрационного привода;
  • укомплектовать площадку электродвигателем расчетной мощности.

Подбор оптимальных режимов производится экспериментальным путем.

Как сделать вибродвигатель своими руками

Для создания более плотной массы бетона в основах под дом и других конструкциях из него, используются вибромоторы погружного или поверхностного типа, мощность которых составляет от 1 до 1,5 кВт, работа в сети 220 В. Чертежи вибромотора можно найти в свободном доступе на просторах интернета. Для его изготовления необходимы:

  1. Ручки для направления, удерживания, переноса устройства.
  2. Электродвигатель необходимой мощи.
  3. Эксцентриковый дебаланс.
  4. Кабель питания.
  5. Основания нужных габаритов.

Какова мощность? Для того чтобы сделать вибромотор погружного типа необходимо применить перфоратор силой не меньше 1,5 кВт.

Также потребуется прут из метала нужной длины, пластина из метала диаметром примерно 60 мм. К торцу прута или арматуры крепится пластина при помощи сварки, другой торец нужно обточить таким образом, чтобы была возможность закрепить его в хвостовой зоне перфоратора.

Механизм способен уплотнять бетон при помощи вращательных и поступательных движений. Пузыри воздуха, которые образуются в бетоне, удаляются быстро и без проблем. Положение вибратора нужно изменять каждые 2-3 минуты.

Вибромотор на 220 Вольт своими руками

Вибродвигатель данного типа работает при помощи воздействия на бетон через опорную поверхность действующего элемента.

Оборудование

Чтобы его изготовить необходимо следующее оборудование:

  • перфоратор малых размеров;
  • электродрель.

Чтобы работа была качественной, хватит мощности на уровне 1–1,5 кВт.

Инструмент

Для конструкции с маневренным валом нужны:

  • дрель с электроприводом;
  • труба из нержавейки;
  • металлический трос в защитном кожухе;
  • ось из стали;
  • шарикоподшипники – 2 шт.

В трубе необходимо составить два подшипниковых узла, на внутренней обойме которых поставлен стержень из стали с эксцентриком.

Он совмещается с дрелью при помощи эластичного троса.

Во время вращения вала появляется колебание насадки, и как результат, повышается плотность бетона.

Вибромотор своими руками для вибростола

Составляющие вибрационного стола:

  1. силовая металлическая конструкция наподобие рамы;
  2. столешница, зафиксированная на опорном станке;
  3. электропривод – вибродвигатель;
  4. пружины, которые нужны для взаимодействия площадки с рамой из стали;
  5. пульт управления, установлен на станке.

Плотность бетона достигается при соблюдении таких условий:

  1. понижение амплитуды вибрации;
  2. ритмичная вибрации площадки.

Чтобы этого достичь, нужно точно подогнать вес груза, установить координаты соединения привода, подобрать набор характеристик вибродвигателя. Мотор нужно аккуратно зафиксировать на раме механизма и подсоединить кабелем к пульту управления.

Существуют разные версии качественного исполнения, которые различаются местоположением груза.

Один может устанавливаться на валу двигателя, а также функционировать автономно. Второй вариант предусматривает передачу крутящего момента при помощи ременной передачи.

Вибромотор на основе перфоратора

Он имеет простую конструкцию, изготавливается из таких деталей:

  • стержень из стали;
  • шайба торцевая.

Шайба крепится при помощи сварки в торце бруска, а его длина отвечает глубине формы. Работа устройства реализовывается при возвратно-поступательном ходе рабочего органа. Пика прикасается к дну на формы и влияет на бетонную массу, проявляя себя как ключ вибраций.

https://www.youtube.com/embed/kO-e9KwE9u8

При выполнении мероприятий, связанных с благоустройством территории частного дома или дачного участка, возникает необходимость в использовании изделий из бетона. Их, конечно, можно приобрести в специализированных магазинах. Однако имеется возможность сэкономить финансовые ресурсы, если самостоятельно изготовить тротуарную плитку и бордюры. Для этого потребуется оборудование для вибрационного уплотнения смеси, включающее вибродвигатель. Остановимся на сфере использования, назначении, устройстве. Рассмотрим характеристики, а также технологию изготовления.

Изготовление элементов конструкции

Перед тем, как самому сделать вибростол, следует составить подробный чертеж. Так удастся рассчитать количество материала и учесть нюансы конструкции на стадии разработки.

Можно использовать готовые чертежи вибростола. Во время работы строго соблюдают указанные размеры.

Станина

Чтобы сделать основание, вертикально устанавливают 4, 6 или 8 металлических труб. Между собой их сваривают поперечными полосами или уголками. Для работы подбирают ровную площадку. Верхние и нижние края труб должны быть в одной горизонтальной плоскости. Для этого используют водяной строительный уровень.

В нижней части на ножки крепят куски листового металла. В них проделывают отверстия для крепления к напольному покрытию. С другой стороны на ножках устанавливают стаканы из обрезков трубы или кронштейны для крепления эластичных подушек.

На одной из боковых сторон монтируют короб, предназначенный для крепления блока управления. Высоту расположения подбирают так, чтобы оператор при работе не наклонялся к кнопкам.

Вибростол крепят к напольному покрытию. Чтобы избежать смещения оборудования при трамбовке строительных смесей, ножки надежно фиксируют к полу анкерами. Под действием вибрации резьбовые соединения самопроизвольно откручиваются. Чтобы это исключить, под гайку анкера устанавливают гроверную шайбу.

Эластичные элементы

В верхней части станины устанавливают пружинящие детали. Способ крепления подбирают исходя из типа элемента. Металлические пружины монтируют в стаканы. автомобильные подушки прикручивают резьбовым соединением. На этом этапе придерживаются нескольких правил:

  1. Длина пружин должна быть одинаковой. Перекос верхней поверхности приведет к сползанию форм при работе. Использовать вибростол будет невозможно.
  2. При фиксации эластичных элементов устанавливают гроверные гайки.
  3. Высоты пружин должно быть достаточно для того, чтобы верхняя поверхность и станина не соприкасались друг с другом под воздействием на вибростол веса строительных смесей.

Эксцентрик

Колебательные движения на вибростол передаются от двигателя с эксцентриком на валу ротора. Он представляет собой деталь со смещенным центром тяжести. При вращении якоря электромотора под действием центробежной силы образуются вибрации. Силу колебаний, передающихся на вибростол, меняют путем смещения центра тяжести. Сделать детали можно самостоятельно:

  1. Вырезают 2 овала из листового металла толщиной 8-10 мм.
  2. Соединяют заготовки между собой. При этом используют струбцину или тиски.
  3. Сверлят отверстия для крепления к валу ротора. Отверстия располагают не по центру деталей, а со смещением.
  4. Циркулем проводят линию на одинаковом расстоянии от проделанного отверстия.
  5. Сверлят несколько отверстий по линии. Они нужны, чтобы сделать крепление овалов резьбовым соединением.

После этого устанавливают детали на якорь электродвигателя. При работе центр тяжести эксцентрика меняют путем смещения одного вала по отношению к другому.

Как сделать своими руками вибростол – чертежи и инструкция

По предварительно разработанным чертежам несложно изготовить вибрационную площадку, руководствуясь следующим алгоритмом:

  1. Разметьте металл согласно чертежу, и прирежьте заготовки.
  2. Сварите из стального профиля основу площадки с заданными размерами.
  3. Приварите подпятники для крепления рамы к опорным стойкам.
  4. Соедините ноги рамы с прямоугольной основой.
  5. Установите ребра жесткости и элементы верхнего пояса.
  6. Поместите прихваченную раму на ровном полу и проверьте ее геометрию.
  7. Окончательно проварите сваркой все участки соединения.
  8. Установите подстаканники, превышающие диаметр пружин на 4–6 мм.
  9. К рабочей площадке приварите буртик из уголка с размером полки 4,5 см.
  10. Усильте столешницу ребрами жесткости и приварите элементы крепления мотора.
  11. Приварите к нижней плоскости столешницы подстаканники для пружин.
  12. Проверьте соосность подстаканников для пружин, в которые они вставляются.
  13. Зафиксируйте вибрационный двигатель под столешницей.
  14. Установите пружины и соберите раму с площадкой.

    Монтаж электродвигателя на вибростол

  15. Обеспечьте неподвижность виброплощадки, закрепив ее к полу.
  16. Подсоедините кабель питания, и запустите устройство.
  17. Установите на столешнице груз, имитирующий залитую форму.
  18. Проверьте работу агрегата и отрегулируйте эксцентриком параметры вибрации.

Технология изготовления вибростола

В интернете можно встретить много различных технологий изготовления вибростола. Перед непосредственным проведением работы следует учитывать:
1. Наиболее прочный метод соединения отдельных элементов – применение заклепок. Они могут выдерживать вибрацию без деформации или разрушения.
2. В 99% случаев применяется сварка, т.к. она выдерживает высокую нагрузку.
3. Высота конструкции подбирается в зависимости от роста мастера и других факторов.

Для работы с заклепками требуется специальный инструмент, сварочные аппараты встречаются чаще, но их применение требует наличие специальных навыков.

Станина

Конструкция рассматриваемого станка крепится на станине. Для ее производства требуется УШМ с соответствующей насадкой. Сборка проводится следующим образом:
1. Свариваются 2 рамки из уголков.
2. Приваривается 4 стойки к рамкам.

Если нет уголков, то может применяться любой сортамент. Примером можно назвать использование круглой трубы в качестве направляющих пружины.

Виброплатформа

Рабочая поверхность представлена виброплатформой. Она выполняется в виде съемного элемента. Для изготовления требуется:
1. Лист толщиной 2,5 мм и более. Он обходится дорого, но при этом может прослужить в течение длительного периода.
2. Есть возможность использовать плиту ДСП. Этот бюджетный вариант можно быстро заменить при необходимости.

Рама столешницы усиливается в центральной части. Монтаж используемого двигателя проводится в нижней части конструкции. Верхняя плита фиксируется за счет пружин, которые располагаются по всему периметру.

Вибродвигатель

Специальный стол для изготовления тротуарной плитки нельзя собрать без главного узла, в качестве которого выступает двигатель.
В продаже встречается большое количество различных моделей, под них придется самостоятельно собрать эксцентриковый узел. Он создается с учетом мощности двигателя и его размеров.

Заводской вибратор

В некоторых случаях рассматриваемый станок может модернизироваться в циркулярную пилу. Для возможности подобной модернизации устанавливается вибратор ЭВ-98Е. Его особенности следующие:
1. Есть регулировка амплитуды.
2. Питание от сети 220 В.
3. Основная сложность заключается в регулировке электрического привода.

Промышленное устройство может прослужить в течение длительного периода. Кроме этого, оно обладает более высокими эксплуатационными характеристиками.

Самодельный вибропривод

Вибропривод в упрощенном виде представлен изогнутым куском арматуры в тисках, который размещается в электрической дрели. На момент включения кусок арматуры обеспечивает разбалансировку, за счет которой возникает требуемая вибрация. Однако подобный вариант не подходит для длительной эксплуатации, т.к. дрель не сможет прослужить долго. Поэтому проводится создание следующей конструкции:
1. На вал надеваются 1 или 2 блина эксцентрикового типа.
2. При необходимости может быть отрегулирована амплитуда.

Подобный привод сможет прослужить намного дольше

При сборке следует уделить внимание надежности крепления блинов, т.к. возникающая нагрузка может стать причиной их смещения

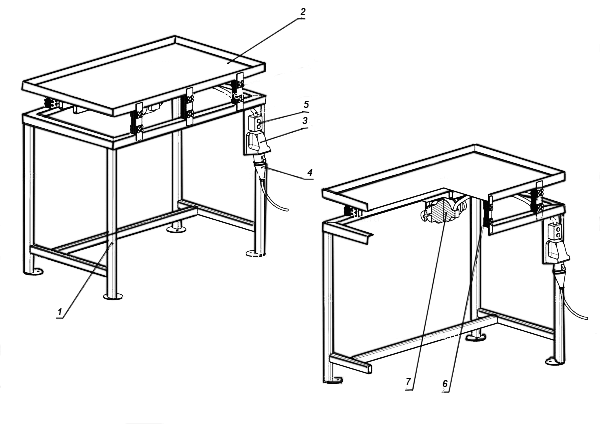

Основные элементы конструкции

Фактически стол состоит из трех крупных элементов: основы, вибрирующей столешницы с соответствующими подвижными опорами и привода, который создает усилие для вибрации.

Если рассматривать конструкцию более детально, можно выделить:

  1. силовую раму изделия. Она состоит из четырех стоек, связанных продольными балками. Для изготовления этих элементов используется металлопрокат – профильная труба, уголок, швеллер и так далее;
  2. столешница. Плоская плита (обычно из листового металла) обязательно снабжается бортиками. Это необходимо для того, чтобы установленные на нее формы с раствором при вибрации не «съезжали» со стола;
  3. разъем для подачи электроэнергии;
  4. соответственно вилка провода электропитания;
  5. тумблер для включения вибратора;
  6. амортизаторы (пружины). Эти устройства смягчают рывки при колебаниях столешницы, делают вибрации более равномерными и плавными;
  7. электромеханический вибратор.

Интересно: в зависимости от мощности вибратора и габаритов стола, устройство можно использовать для уплотнения не только тротуарной плитки, но и блоков различного размера.

Размеры механизма можно варьировать. Учитывая, что основной «точкой отсчета» при вычислениях является размер формы, лучше делать длину/ширину стола кратной длине/ширине наиболее часто используемых форм. При этом не стоит забывать о небольшом запасе: формы хоть и ставятся на столешницу максимально плотно, но небольшой зазор между ними должен быть.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
