Как провести водопровод из полипропилена: основы проектирования и правила монтажа

Инструменты

При выполнении работ по прокладке трубопровода из полипропиленовых труб для горячего водоснабжения главным инструментом мастера является паяльник. Он имеет специальную насадку, которая раскаляется до температуры 260 градусов Цельсия. В таком состоянии она может плавить любые рабочие поверхности соединяющих элементов системы из полипропиленовых труб. Если говорить о стоимости паяльника, то она в зависимости от производителя и модели варьируется от 100 до 500 долларов.

Насадки, изготовленные из тефлона, необходимо использовать для разогрева соединяемых элементов. Они могут различаться по своему диаметру. По размеру фитингов их величина может варьироваться от 16 мм и выше.

При монтаже системы с использованием труб из полипропилена возникает необходимость в их резке на отрезки определенной длины. Для этого необходимо использовать специальные ножницы или резак.

Для выполнения разметки применяют обычную рулетку. Также здесь требуется угольник, уровень, карандаш, газовый ключ.

Еще при монтажных работах используется жидкость, которая служит для обезжиривания соединяемых поверхностей.

Во время работы пользуются ветошью.

Еще один инструмент, применяемый при прокладке трубопроводов — шабер, который используют для зачистки армированных труб.

Любые трубные изделия, в том числе и армированные, нельзя качественно проложить без использования уплотнительного материала, который наворачивается на резьбу.

Еще применяются хлопчатобумажные перчатки.

Готовим необходимые инструменты и фитинги

Для обустройства водопровода в квартире своими руками из полипропилена нужны не только трубы. Необходимо также большое количество фитингов — дополнительных соединений, изготовленных тоже из полипропилена. Фитинги могут быть с резьбой или без резьбы.

Какие существуют виды соединительных элементов для полипропиленовых труб:

• Муфты необходимы для качественного соединения прямых отрезков труб и для перехода на трубу другого диаметра.
• Уголки нужны для установки трубопровода под определенным углом и обхода препятствий.
• Обвод (дуговая труба) необходим, чтобы обогнуть одну трубу другой.
• Тройники применяются в местах отвода трубопроводов от основного стояка.
• Заглушки для закрытия трубопровода.
• Крестовины применяются в местах перекрестного соединения труб.
• Клипсы необходимы для фиксации трубопровода к стене. Расстояние между креплениями на прямых линиях — 1,5-2 м. В угловых соединениях также применяются клипсы. Для фиксации трубопроводов, расположенных друг над другом, применяют клипсы двойные.
• Хомуты из металла с резиновыми прокладками нужны для фиксации стояков. Для жесткости соединенные концы хомута фиксируются болтом с гайкой.

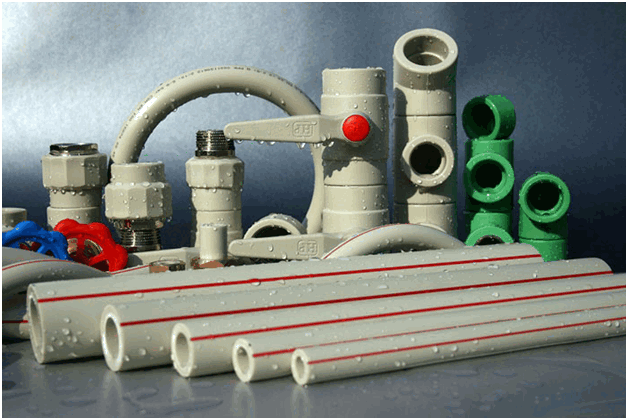

Полипропиленовые фитинги

Какие необходимы инструменты:

• Ножницы (в крайнем случае ножовка по металлу, электролобзик) для резки пластика.
• Паяльник для сварки полипропиленовых труб и насадки к нему.

Конструкция водопровода из пластиковых труб

Пластиковый водопровод имеет достаточно сложную конструкцию, состоящую из труб и фитингов для их соединения. В готовом виде система представляет собой разветвленную трассу от источника воды до мест пользования. При ее сборке необходимо учитывать свойства всех элементов и правила их крепления.

В домашних водопроводных системах используются трубы из поливинилхлорида, полипропилена, полиэтилена, металлопластика. Материалы имеют различный химический состав, поэтому их свойства и область применения отличаются. Выбор заготовок зависит от многих факторов, в частности, рабочего давления жидкости и температуры, диаметра и т.д. Также необходимо учитывать условия эксплуатации и окружающую обстановку, от которых зависит способ соединения отрезов.

Варианты стыковки труб различных типов приведены в таблице:

Материал трубы	Способ соединения	Характеристика соединение
Полипропилен	Термическая сварка	Неразъемное
Полиэтилен	Термическая сварка; с помощью обжимных фитингов	Неразъемное
Сшитый полиэтилен	Термическая сварка	Неразъемное
Поливинилхлорид	Термическая сварка	Неразъемное
Поливинилхлорид (труба с раструбом)	Склеивание	Неразъемное
Металлопластиковые трубы	Компрессионный фитинг; пресс-фитинг	Разъемное; неразъемное

Фитингами называют детали для соединения труб, а также запорную арматуру (шаровые краны различных модификаций). С их помощью можно получить конструкцию любой конфигурации.

Фитинги делятся на монополимерные и комбинированные. С помощью монолитных деталей собирают только пластиковые трассы. Они должны быть из того же материала, что и трубы. Комбинированные детали применяются для стыковки пластиковых и металлических изделий в любом сочетании.

Количество фитингов будет меньше, если трубы сделаны из гибкого материала, например, полиэтилена или маталлопластика. Существуют модификации переходников: есть образцы, в которых металлическая втулка впаяна в пластиковую оболочку, в других случаях металлическая и пластиковая части фиксируются разборным соединением.

Внимание! Стоят фитинги недорого, поэтому покупайте их с запасом.

Наиболее используемые типы фитингов приведены ниже:

• «Бочонки». Это простейший тип соединителей, выполненный в виде цилиндра, у которого внутренний диаметр соответствует наружному диаметру труб.
• Переходники. Изделия применяются для стыковки заготовок разных диаметров. Они напоминают «бочонки», но диаметр противоположных отверстий разный.
• Уголки. Такие детали согнуты под углом 45-90 градусов. Используются для изменения направления трассы. Незаменимы при работе с жесткими трубами (например, полипропиленовыми). Часто к ним крепятся смесители.
• Крестовины и тройники. Применяются для подсоединения одновременно трех или четырех труб. Они выпускаются в различных модификациях, позволяющих стыковать изделия из разных материалов и диаметров.

Обводы — это отрезки труб, согнутые особым образом. С их помощью можно легко обойти небольшое препятствие.

Клипсы или хомуты применяются для фиксации заготовок к стенам. Их количество зависит от жесткости конструкции: чем она гибче, тем чаще они ставятся. Труба для холодной воды фиксируется хомутами через 1500-2000 мм. Для горячей — чаще из-за большого линейного расширения изделий.

Как соединить полипропиленовые трубы?

Для соединения отрезков труб из полипропилена используется пайка. Она выполняется при помощи специального паяльника. Пользоваться таким устройством несложно. Этому может очень быстро научиться любой, даже самый неопытный сантехник.

Процесс пайки полипропиленовых труб выглядит следующим образом. Сначала нужно подготовить детали, которые следует спаять. Для этого на стене намечаются участки крепления труб.

После чего при помощи уровня проверяется правильность наметки, затем на стену устанавливаются так называемые клипсы или крепежные опоры. Затем нужно отмерить куски трубы, которые нужно будет соединить, после чего отрезать их резаком или специальными ножницами.

Теперь можно приступать к пайке. Сначала нужно выбрать насадку на паяльник. В комплекте с устройством идет несколько таких элементов.

Паяльник для монтажа полипропиленовых труб можно взять в аренду. В комплекте с ним идут и насадки для разных диаметров труб и фитингов

Они различаются диаметром рабочей поверхности. Подбирается насадка в соответствии с сечением трубы и фитинга. Деталь устанавливается на место и включается паяльник. На корпусе устройства обязательно присутствует регулятор температуры, при помощи которого можно контролировать разогрев насадок.

Для работы с полипропиленом рекомендуется выбирать диапазон 250-270ºС.

Фитинг и трубу надевают на соответствующие разогретые насадки паяльника и греют примерно 5-10 секунд. Это зависит от диаметра элементов. Чем он больше, тем время разогрева, соответственно, длиннее.

После того, как детали прогреются, их снимают с насадок и немедленно прижимают друг к другу. При этом нельзя производить скручивающее движение. Элементы не вращают, а придавливают один к другому.

В таком положении их удерживают примерно полминуты. За это время пластик успеет застыть и можно будет убрать руки. После полного остывания полипропилена образуется прочное монолитное соединение двух узлов.

Признак качественно выполненной работы – равномерный буртик, который виден по всей окружности трубы. Он есть и внутри фитинга, просто там его не удается увидеть.

Детали разогреваются до нужной температуры на насадках паяльника, после чего крепко прижимаются одна к другой

Буртик образуется при разогреве детали. Если он равномерный, значит разогрев происходил нормально. При неравномерном прогреве деталей высота буртика будет разной. Там, где она меньше всего, впоследствии вероятно появление течи.

Важный момент – качество насадок для паяльника. Они покрываются тефлоном, чтобы к ним не прилипал пластик. В процессе работы слой тефлона истончается и даже пропадает.

Специалисты настоятельно не рекомендуют пользоваться насадками, частично покрытыми антипригарным покрытием. Связано это с тем, что при разогреве пластик обязательно прилипнет к тем участкам насадок, которые не покрыты тефлоном.

Это не значит, что деталь невозможно будет снять с насадки. Она прекрасно снимется, но вот соединение будет некачественным. Очень велика вероятность того, что там, где элемент прилип к насадке, впоследствии появится течь.

3 этап. Демонтаж старого водопровода.

Если в вашей ванной комнате все еще имеется старый непригодный водопровод, то нужно заняться его демонтажем.  Сделать это не сложно, если перекрыть основной водяной стояк в квартире. Но не стоит спешить и заниматься «разрушениями», лучше сделать все аккуратно, т.к. резкие движения могут повредить.

Сложнее придется в том случае, если есть необходимость менять весь водяной стояк в квартире, т.е. коммуникации «до» главного запорного крана в квартире. В этом случае без услуг ЖЭУ не обойтись, т.к. придется на некоторое время перекрывать водяной стояк в доме.  Достаточно просто позвонить в вашу управляющую компанию и спросить к кому обратиться по поводу перекрытия стояка на время ремонта.

Преимущества труб из полипропилена

Первое, с чего следует начать – составить проект системы и приобрести необходимые материалы. Среди специалистов нет единой точки зрения относительно того, что лучше – металлопластиковые или полипропиленовые трубы. В частности, трубы из металлопластика отличаются высокими техническими характеристиками, что делает их практически идеальными для систем водопровода. Однако при условии эксплуатации системы в сугубо бытовых целях, запаса прочности полипропилена будет вполне достаточно.

Отметим также и ряд несомненных преимуществ полипропиленовых труб:

• доступность – монтаж полипропиленовых труб будет на 25-40 % дешевле в сравнении с металлопластиковыми изделиями;
• скорость и удобство монтажа – коммуникации из полипропиленовых труб собрать намного легче и быстрее, особенно, если такие работы проводятся с нуля.

Общие особенности монтажа

Начинающему сантехнику может показаться, что процесс монтажа трубопровода из полипропилена сложен, но это не так. Перед работой необходимо будет подготовить все необходимые материалы. Их вид и количество легко определяется по предварительно составленному проекту сооружения.

Если подобные работы выполняются впервые и опыт сварки еще очень мал, стоит купить все «с запасом» на случай возможной порчи.

Начинать укладку водопровода следует не от его начала, как это может показаться, а от точек водоразбора. Закрепление к приборам-потребителям воды производится при помощи подходящих по размеру переходников с резьбовым соединением.

Перед каждым сантехническим прибором настоятельно рекомендуется устанавливать шаровый запорный кран, который позволит при необходимости быстро отключать подачу воды.

От потребителя ветка уходит к коллектору или к следующей точке водоразбора. Это зависит от типа разводки. В любом случае труба укладывается так, чтобы ее можно было без проблем отремонтировать. Для этого ее закрепляют так, чтобы расстояние между стеной и деталью составляло не меньше 20 мм.

Крепежные клипсы размещают на расстоянии не более 1,5 м одна от другой, а так же на каждом угловом соединении и на поворотах.

Важно постараться свести к минимуму количество прохождений труб сквозь перегородки или стены. Каждый из таких проходов должен быть обустроен при помощи специального стакана, внутрь которого укладываются трубы

Когда ветка будет подтянута к коллектору, выполняется ее подключение. При этом нужно помнить, что перед соединением с выходом коллектора по возможности максимально близко к нему необходимо поставить запорную арматуру.

Каждая ветка водопровода соединяется со «своим» выходом коллектора. Это справедливо как для трубопровода с холодной, так и для магистрали с горячей водой.

Если количество выходов на гребенке больше, чем это необходимо, лишнее можно отрезать. После этого на открытую деталь приваривается заглушка. В случае, когда выходов, наоборот, не хватает можно дополнительно приварить угольник-муфту.

Лучше всего, чтобы она уже была с переходом на нужный в работе диаметр. При желании можно сделать самодельный коллектор с нужным количеством выходов, сварив его из нескольких фитингов.

На последнем этапе монтажа пластикового водопровода подготовленные и подключенные к коллекторам ветки собираются в единую систему. Рассмотрим типичный вариант такой конструкции. Ее начало приходится на участок врезки в централизованную магистраль.

Если речь идет об автономной системе, то ее началом будет считаться место подключения к скважине, колодцу или другому источнику воды. В первом случае сразу после участка врезки устанавливаются водяные счетчики.

Система подводится к дому, выполняется ее ввод в здание, а дальше проводится монтаж внутреннего пластикового водопровода. На участке ввода трубы в дом или в квартиру обязательно устанавливается фильтр грубой очистки. Его будет вполне достаточно, чтобы избавиться от самых крупных частиц загрязнений, присутствующих в воде. Далее перед каждым бытовым и сантехническим прибором желательно установить еще фильтры.

На кухне обычно устанавливается очистное оборудование подходящего для конкретных условий типа для получения питьевой воды. Если планируется организация подогрева воды, то после фильтра грубой очистки следует поставить тройник. Он будет разделять поступающий поток воды на две ветки. Первая будет холодной, вторая – горячей.

Трубу с холодной водой сразу же после тройника нужно соединить с соответствующим коллектором. Он в свою очередь соединяется с разводкой, идущей по зданию. Ответвление, по которому будет двигаться горячая вода, сначала подключается к нагревательному прибору. Сделать это нужно точно по инструкции.

Далее монтируется коллектор для горячей воды. Все остальное – аналогично «холодному» трубопроводу.

Правила пайки полипропиленовой трубы

Первоначально потребуется правильно спланировать разводку пластикового водопровода в квартире, чтобы определить количество дополнительных элементов и крепежа. Полипропиленовые магистрали всегда устанавливают либо навесным способом на стенах, либо в штроблешных стеновых нишах с последующей заделкой гипсокартонными листами или плиткой.

К сведению! Для компенсации расширения полипропилена внутри ниши необходимо оставлять запасы 10-15 мм на сторону.

Для подвеса арматуры на клипсах расстояние от стены выдерживают не менее 20 мм, а промежутки между точками крепежа – не более 150 см. Чем меньше в водопроводе используется поворотов, колен или изгибов, тем выше давление в системе и ниже риск протечки. Но полностью отказаться от компенсирующих петель и поворотов невозможно, так как, по статистике, 4% от паяных стыков получаются с дефектами, поэтому нужно обязательно иметь возможность ревизии стыка, и при необходимости перепайки соединения.

После подбора размера пластиковой магистрали по чертежу определяют места прохождения водопроводов через простенки и внутренние перегородки. Под каждый поворот и точку прохода заранее паяются переходники и поворотные колени. Аналогично впаиваются соединительные муфты и фитинги на вводе и на каждом потребителе воды.

Сам процесс пайки не представляет особой трудности. Если опыт монтажа пластиковых водопроводов небольшой, то лучше всего воспользоваться паяльником промышленного изготовления, правильно выставить температуру нагрева и подобрать размер нагревающих насадок.

Паяльник устроен таким образом, что процесс разогрева муфты и торца трубы происходит одновременно. Как только зажжется индикатор, показывающий, что насадки нагрелись до нужной температуры, муфту и торец помещают в насадки и греют одновременно. Время нагрева пластиковых деталей указано в ранее приведенной таблице. Через указанный промежуток времени трубу и муфту вынимают из паяльника и соединяют с небольшим усилием.

Если пайка пластиковых труб выполнена правильно, то по линии стыка будет виден образовавшийся тонкий валик из расплавленного полипропилена, как на фото.

Усилие сжатия пластиковых деталей должно быть небольшим, иначе осадка расплава превысит расчетное значение, и часть полимера будет просто выдавлена наружу и вовнутрь трубы. Здесь главное — не усилие, а точность. Если соединяемые поверхности нагреты недостаточно, то надежного стыка не получится, и исправить ситуацию с помощью физической силы невозможно. С другой стороны, если перегреть детали, стык тоже может получиться дефектным, но здесь все зависит от опыта мастера. Один из примеров того, как паять пластиковые трубы для водопровода, на видео

Зачастую в домашних условиях пытаются монтировать пластиковый водопровод с помощью самодельного нагревателя, сделанного из утюга или вулканизатора. Даже если в устройстве будет термостат и индикатор температуры нагрева, гарантировать хорошее качество сварки практически невозможно.

Не стоит пренебрегать возможностью паять детали с помощью высококачественного фирменного аппарата-паяльника. Самое ценное в устройстве заключается в возможности поддерживать стабильную температуру нагрева и высокое качество нагревательных насадок. В отличие от самодельных приспособлений, в фирменном аппарате медные или латунные насадки покрываются слоем тефлона или драгметалла. В результате на рабочей поверхности не остаются микрочастицы пригоревшего полимера, что всегда было проблемой для сварки пластиковых водопроводов.

Монтаж полипропиленовых труб своими руками

Преимущества монтажа

Рассчитайте количество труб и фитингов

Для выполнения монтажа трубопровода не требуется выполнение сварочных работ. Все соединения выполняются при помощи пайки. Труба стыкуется в фитинге, а затем спаивается специальной муфтой. Преимущество такой пайки состоит в том, что уже через час после пайки всей системы, трубопровод готов к использованию.

Подготовка инструмента

Шейвер

Кроме наличия всех необходимых деталей и материалов, для выполнения монтажа трубопровода необходимо подготовить весь инструмент.

1. Самым главным инструментом для работы является паяльник, с помощью которого будет выполняться пайка муфт. Покупая этот инструмент, не стоит экономить. Это может сказаться на качестве пайки и скорости выполнения работ, да и сам паяльник может очень быстро перестать работать. Качественный паяльник при долгой работе не нанесет вред тефлоновому слою покрытия насадок.
2. Для пайки вам потребуются насадки под трубы. В основном, они идут в комплекте с паяльником.
3. Основная часть работы будет выполняться стационарно, поэтому под паяльник необходима подставка.
4. Чтобы отрезать нужный участок трубы, понадобятся специальные кусачки, можно применить труборез.
5. Снятие с трубы слоя алюминия выполняется с помощью шейвера.
6. Чтобы впаиваемая труба свободно входила в фитинг, потребуется снять фаску края трубы, используя фаскосниматель.

Трубы и фитинги

Предварительно посетите строительный магазин и купите все необходимые инструменты.

На чем можно сэкономить

Ножницы для полипропиленовых труб

Произвести пайку полипропиленовой трубы подручными средствами не получится. Но все же, на некоторых инструментах можно сэкономить. Если предстоит выполнение небольшого объема работ, из списка покупок можно вычеркнуть кусачки или труборез. Отрезание трубы можно выполнить болгаркой. Шейвер используется только в том случае, если есть алюминиевый слой. Если этот слой отсутствует, то и инструмент можно не покупать.

План работы

План разводки водоснабжения

Решившись на самостоятельный монтаж трубопровода, необходимо составить план выполняемых работ. Требуется все рассчитать так, чтобы пайка муфт в большинстве случаев происходила не на весу, а стационарно. В конце работы останется лишь соединить всю систему и произвести пайку последних точек соединения.

Перед началом работы должна быть тщательно проработанная схема трубопровода. Это сильно облегчит условия работы, и вам не придется покупать лишние материалы. Грамотно выполненный расчет позволит выполнить все неудобные места пайки на столе.

Особенности пайки трубопровода

Для выполнения прочной пайки выполняется прогрев внешнего края трубы и внутренней стороны муфты. Прогревается только тот участок трубы, который полностью войдет в муфту. После соединения прогретых участков, происходит спаивание полипропилена.

В начале пайки необходимо подготовить сам материал. Вымеряется и отрезается необходимая длина трубы. На краю отрезанной трубы, с внешней стороны, снимается фаска глубиной 3 мм, и под наклоном не менее 15 градусов. Края спаиваемых материалов очищаются от загрязнения и обезжириваются специальным раствором. И только теперь можно выполнить пайку изделия.

Пайка трубы

Пайка с помощью паяльника

• Перед началом пайки паяльник устанавливается с помощью подставки на столе и подключается к электросети. Пайка происходит при температуре 260°C. Поэтому, если паяльник имеет регулятор температуры, его надо выставить на это значение. К сведению: при других температурах, пайка изделий не выполняется. Следовательно, не стоит переплачивать за покупку паяльника с регулятором температуры.
• Когда паяльник полностью прогрелся, можно начинать процесс сваривания деталей. Фитинг должен прогреваться одновременно с трубой, поэтому с одной стороны специального штыря надевается фитинг; труба, вставленная в гильзу, надевается на вторую сторону нагревателя. После полного прогрева детали быстро снимаются с паяльника и соединяются.
• При пайке необходимо соблюдать время прогрева деталей, иначе деталь быстро деформируется и станет непригодной для соединения. Недостаточно нагретую деталь не получится надежно спаять, в результате чего образуется течь в месте соединения.

Для определения времени нагрева разработана таблица, которой пользуются специалисты, выполняя монтаж полипропиленовых труб.

Какие применить трубы и комплектующие?

Для сборки холодного водопровода (до +20 градусов) подойдут тонкостенные трубы, которые маркируются PN10 и PN16, они работают при номинальном давлении в 1 мПа. Чтобы развести горячую воду, необходимо приобрести трубы PN20, которые выдерживают до +80 и вдвое большее давление.

Обычно, учитывая небольшую разницу в цене, трубу PN20 берут для устройства всех коммуникаций. Что касается диаметра, то для водоснабжения квартиры подойдут тонкие трубы (наружный диаметр 21,2 мм – эквивалент стальной «полдюймовки»), в редких случаях (если очень много потребителей или для замены стояков) применяют изделия более крупные.

Внимание! Очень важно, чтобы фитинги были того же производителя, что и применяемая труба, так как у разных фирм могут быть отличия в диаметрах и температурах плавления. Цветовое исполнение полипропиленовых труб и фитингов (серые, белые, зелёные…) в техническом плане изделия не характеризует. Выбирайте комплектующие известных производителей (лидерами по качеству следует признать немцев, лучшее соотношение «цена/качество» у чешских и турецких фирм), покупайте в специализированных торговых точках

Выбирайте комплектующие известных производителей (лидерами по качеству следует признать немцев, лучшее соотношение «цена/качество» у чешских и турецких фирм), покупайте в специализированных торговых точках

Цветовое исполнение полипропиленовых труб и фитингов (серые, белые, зелёные…) в техническом плане изделия не характеризует. Выбирайте комплектующие известных производителей (лидерами по качеству следует признать немцев, лучшее соотношение «цена/качество» у чешских и турецких фирм), покупайте в специализированных торговых точках.

Инструменты для монтажа

Полипропиленовые трубы удобны тем, что при установке легко регулировать их длину. Для этого достаточно воспользоваться специальными ножницами, а в случае их отсутствия — ножовкой по металлу. Оставшиеся после ножовки заусенцы зачищают обычным напильником. После обработки труб их соединяют с фитингом при помощи особого паяльника. В зависимости от диаметра трубы на него надеваются разные насадки. Элементы трубы сначала нагреваются на них, а затем прочно привариваются друг к другу. Участки трубопровода крепятся на клипсы, которые привинчены к стенам шурупами, так что отвертка тоже понадобится. Наконец, для резьбовых соединений труб с запорной арматурой подойдет обычный гаечный ключ. Большинство этих инструментов есть в любом доме, а недостающие — легко найти в магазине сантехники.

Прокладка водопроводных труб на дачном участке

Как обустроить водопровод на даче для полива садовых культур, задумываются множество дачников. Без такой поливочной системы зачастую довольно сложно получить хороший урожай, а носить воду в руках из колонки не каждый захочет. Так что летний водовод из полипропиленовых труб на дачном участке станет действительно удачным выбором.

А вот какой именно конфигурации может быть такой водовод – стоит рассмотреть подробнее.

Стационарная водопроводная система. Ее прокладка производится подземным способом, а с наступлением зимы она не демонтируется

Обратите внимание, что при условии грамотного монтажа с соблюдением всех норм, вы сможете использовать систему в любое время года. В данном случае имеется в виду применение методов, препятствующих промерзанию труб зимой

В частности, речь идет об углублении труб ниже линии промерзания грунта, либо об использовании утепляющих материалов.

Тем не менее, сейчас мы рассматриваем летний водовод из труб из полипропилена, который имеет некоторые особенности.

На газонах между деревьями такую трубу углубляют на 25-30 см. А вот в местах, где сажают огородные культуры и постоянно обрабатывают землю, глубина траншеи должна составить около 40-45 см или более. Во избежание повреждения неиспользуемых труб зимой, из системы нужно будет слить всю воду. Если был соблюден уклон, то вода стечет самотеком, либо ее можно откачать, продув систему компрессором.

Разборная система. В данном случае прокладка труб выполняется прямо на поверхности грунта.

Среди достоинств такого водопровода можно назвать:

• минимальное техническое обслуживание;
• моментальное определение мест разгерметизации системы;
• удобство подключения к источнику воды и высокая скорость монтажа.

Однако, естественно, что такой водопровод на зимний период нужно будет демонтировать и убрать в надежное место.

Летний водовод разборного типа может быть изготовлен из полипропиленовых труб с маркировкой PN10 и PN16.

В чем особенность пропиленовых труб, используемых в отопительных системах

С момента появления пропилена на рынке отопительного оборудования процесс организации внутридомовых коммуникаций стал значительно проще и дешевле. В отличие от металлических труб трубопровод из полипропиленовых расходных материалов обходится в 3-5 раз дешевле. Причем за счет доступной стоимости изделий уже можно не экономить на протяженности линий коммуникаций. Раньше, именно фактор высокой стоимости расходных материалов, являлся основной причиной того, что отопление в доме делалось по минимуму, с существенными технологическими и конструктивными ограничениями.

Прокладка труб отопительного контура с использованием пропиленовых изделий позволяет оборудовать полноценное домашнее отопление, которое способно обогреть все жилые помещения. Невысокая стоимость пропиленовых расходных материалов стала результатом низкой себестоимости производственного процесса. Однако это еще не все преимущества, которыми обладают расходные материалы из полимеров. Остановимся на некоторых других важных аспектах. К примеру, полипропиленовые трубы — это:

• устойчивость к высоким температурам;
• хорошая сопротивляемость механическим нагрузкам;
• устойчивость к коррозийным процессам;
• высокие эксплуатационные характеристики;
• длительные сроки эксплуатации;
• экологическая безопасность.

Из всего перечисленного особо стоит выделить термоустойчивость полипропилена. Материал начинает менять свою структуру и форму только при очень высоких температурах. При достижении отметки в 140С увеличивается пластичность материала. Полипропилен легко меняет форму. На отметке в 175С полипропилен начинает плавиться. Такая особенность вещества является ключевой для его промышленного использования. В системах отопления температура теплоносителя может достигать максимальной отметки в 95С, что вполне соответствует технологическим параметрам полипропиленовых изделиям.

*Добавление в состав полимеров определенных стабилизаторов делает пропиленовые трубы устойчивыми к коррозии, к воздействию агрессивных сред, к динамическим нагрузкам. За счет этих компонентов существенно увеличиваются сроки эксплуатации пропиленовых трубопроводов.

Полипропилен обладает высокой водостойкостью, что позволяет использовать трубы из этого материала, прокладывая жидкостные коммуникации, включая водопровод и отопительный контур.

Несмотря на массу положительных свойств, и характеристик, полипропиленовые трубы имеют один недостаток, который при несоблюдении технологии укладки, может негативно отразиться на состоянии магистрали. Речь идет о высоком коэффициенте теплового расширения. Этот аспект необходимо учитывать, выбирая расходные материалы для отопительного контура.

Благодаря таким качествам и свойствам полимеров, трубы из полипропилена стали прекрасной альтернативой использованию металлических расходных материалов и изделий из металлопластика. Единственное условие, которое позволит максимально использовать все положительные качества полипропиленовых труб – это правильный монтаж отопления.

Этап второй. Сварка полипропиленовых труб

Сварка полипропиленовых труб

Для этой процедуры потребуются электрический лобзик (резка полипропилена) и специальное сварочное оборудование.

Сварочный аппарат

Шаг первый. Пока аппарат разогревается, проводятся необходимые замеры, трубы размечаются и нарезаются.

Ножницы для резки полипропиленовых труб

Шаг второй. Торцы изделий, которые планируется соединить между собой, тщательно зачищаются и обезжириваются.

Шаг третий. С помощью карандаша отмечается глубина вхождения каждого изделия в гильзу. Характерно, что при этом должен оставаться минимум миллиметровый зазор, поэтому трубы не упираются в соединительную муфту фитинга.

Ошибки при сварке полипропиленовых труб встык

Шаг четвертый. ПП трубу с фитингом надеваются на гильзу в соответствии со сделанными отметками, причем нагрев всех элементов должен происходить одновременно.

Длительность нагрева зависит не только от диаметра изделий, но и от глубины сварки (об этом можно узнать из приведенной ниже таблицы).

Таблица технологической паузы

Шаг пятый. По истечении определенного срока изделия снимаются и соединяются, с незначительным усилием насаживаясь друг на друга. Запрещено при этом поворачивать элементы по осевой линии.

Процесс сварки полипропиленовых труб

Шаг шестой. На протяжении нескольких секунд после соединения выполняется первичная корректировка, далее элементы окончательно фиксируются.

Сварка полипропиленовых трубСварка полипропиленовых труб

Если в месте соединения не осталось никаких зазоров, то его (соединение) можно считать качественным.

Изготовление сварочного аппарата

Ввиду того что более-менее хороший сварочный аппарат стоит свыше тысячи рублей, дешевле взять его в аренду или сделать самому. Если было выбрано последнее, то для работы следует подготовить:

• термальную пасту для компьютеров;
• утюг старой модели;
• болт, шайбу к нему;
• электрическую дрель;

• гильзу (насадку) нужного диаметра.

Последовательность действий должна быть следующей.

Шаг первый. С целью улучшения теплопередачи подошва утюга обрабатывается термальной пастой, затем фиксируется тефлоновая гильза. Расположение последней определяется заранее – широкой частью вверх или вниз.

Шаг второй. Спиливается острый «носик» для более удобной работы возле стен.

Шаг третий. Нагрев утюга проводится до тех пор, пока устройство не выключится во второй раз.

Шаг четвертый. Хорошо, если утюг оборудован термодатчиком – это позволит с точностью определить температуру нагрева. Но есть и более простой способ – посредством свинца. Этот металл плавится при 230ᵒС и выше, что примерно совпадает с требуемой для сварки температурой.

Дальнейшая технология пайки идентична описанной выше.

Преимущества и недостатки ПП

Преимущества ПП труб при монтаже внутреннего отопления и водоснабжения очевидны и подтверждаются их безраздельным доминированием в этой сфере.

Свойствами, которые делают эту продукцию приоритетной для сборки внутридомовых коммуникаций, являются:

• бесшумность;
• прочность при ударах;
• легкость;
• устойчивость к коррозии;
• долговечность;
• герметичность соединений;
• дешевизна;
• невосприимчивость внутренних стенок к налетам.

Но полипропиленовые трубы обладают и негативными сторонами, которые доставляют неудобства при монтаже:

• отсутствие гибкости;
• сильное относительное удлинение при нагреве;
• необходимость наличия специнструмента при соединении отдельных изделий.

Специалисты, которые ежедневно проводят сборку ПП труб, давно выработали способы компенсации перечисленных недостатков, поэтому особых альтернатив полипропилену нет.

Заключение

Полипропиленовые трубы – отличное решение для создания новой системы водоснабжения. Если в вашем жилище необходимо заменить систему отопления, то также можно использовать трубные изделия из этого материала. Приглашать специалистов для выполнения монтажных работ необязательно.

Посмотрев видео, как выполняется работа по прокладке трубопровода из этого материала, вы сможете сами качественно проложить сеть водоснабжения или систему отопления в своей квартире. Выбирать стоит качественные материалы и аксессуары для полипропиленовых изделий. Следуя технологии работ, в итоге вы получите надежную систему водоснабжения и отопления, которая обеспечит необходимый комфорт при проживании в жилище.

https://youtube.com/watch?v=3NQ6eyjoFqk
