Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.

Обустройство распашных ворот с калиткой

Самостоятельное строительство такого вида ворот с калиткой отличается простой и производится поэтапно:

  1. Сначала рисуют чертеж и определяют количество требуемых материалов.
  2. При использовании старых труб, их зачищают болгаркой и шлифовальным кругом, можно применить обычную наждачную бумагу.
  3. Если трубная продукция приобретена недавно и еще не проржавела, то ее обязательно обезжиривают, используя бензин или растворитель для красок. Также изделия можно покрасить.
  4. Разрезают и намечают приобретенные материалы. Если калитка будет иметь прямоугольную форму, то профтрубы нарезают попарно.
  5. Применяя ямобур, делают углубления для установки опорных столбов.
  6. Дно канавок засыпают щебнем, который станет для опор подобием подушки. Потом всю конструкцию бетонируют смесью из цемента, щебня и песка в пропорции 1:4:2. На затвердевание раствора отводят два дня.
  7. Дальше необходимо максимально точно выполнить сварку своими руками каркаса ворот из профильной трубы. Это требуется сделать таким образом, чтобы у конструкции все имеющиеся углы и диагонали получились одинаковыми по размеру.
  8. После нужно приварить петли к опорным столбам, а затем — к каркасу ворот.
  9. Когда завершена уборка последствий сварки, приступают к шлифовке поверхности, после чего ее обрабатывают грунтовкой и ждут, когда она высохнет.
  10. Наносят краску по металлу.
  11. К готовой раме прикрепляют саморезами профлисты. Их можно располагать с наружи или изнутри каркаса – это зависит от личных предпочтений хозяев участка. Если запланировано украшение калитки с использованием кованых элементов, тогда листы фиксируют исключительно изнутри каркаса ворот. Когда для отделки будут использоваться деревянные доски, то их предварительно покрывают лаком. Кованые изделия сваривают с каркасом ворот.

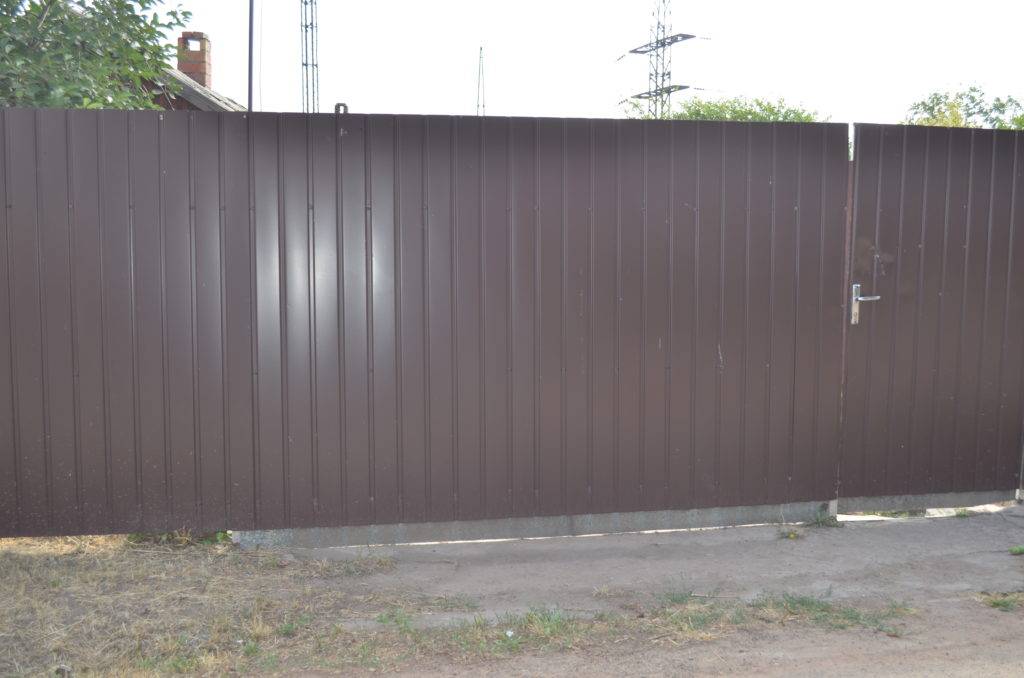

Калитка и ворота из металлопрофиля своими руками

Если вы планируете сделать ворота и калитку из металлопрофиля своими руками, то следует приготовить такой набор материалов и инструментов для работы:

  • кувалда для установки столбов;
  • аппарат для сварки мощностью на 220 Вт;
  • капроновая нитка для разметки;
  • шуруповерт для крепления металлопрофиля к трубе;
  • болгарка, чтобы зачистить швы и нарезать трубы;
  • ножницы по металлу;
  • ручной бур или лопата, чтобы установить столбы.

Начинайте выполнять работу, когда все перечисленное у вас есть под рукой.

Перед тем, как приступать к замерам, определитесь с точными габаритами будущих ворот и калитки. Все должно быть продумано так, чтобы не возникало проблем при их открытии и закрытии. Если ворота будут слишком широкими, замок на них быстро провиснет и придет в негодность.

Как своими руками сделать ворота и калитку из металлопрофиля: этапы

Чтобы своими руками сделать калитку и ворота на основе металлопрофиля, сначала следует поставить боковые столбики. Далее работа выглядит так:

  • возьмите металлические столбы, которые на метр должны превышать высоту будущих ворот и калитки;
  • удалите с их поверхности остатки коррозии при помощи болгарки. Поверхность обезжириваем бензином или специальным антикоррозийным веществом. После того, как она высохнет, протрите ее сухой ветошью;
  • на местах разметки, где будут ставиться столбики, нужно выкопать или пробурить отверстия в земле глубиной порядка метра, а их ширина должна быть больше диаметра столба примерно на 10 см;
  • готовим жидкий раствор, для этого цемент 300 нужно смешать с песком в соотношении один к трем. Перемешиваем и добавляем воду, чтобы смесь стала жидкой;
  • вставляем столбики в отверстия и засыпаем щебнем или же камнями. Утрамбовываем и заливаем все приготовленным жидким раствором.
  • Не забывайте проверять перпендикуляр столбов на их отношение к плоскости земли при помощи отвеса. Если вы все поставите правильно и с точностью, впоследствии вам будет значительно проще эксплуатировать ворота из металлопрофиля.

Как сделать кирпичные столбы

Если ваш загородный дом сделан из камня, и вы не хотите ставить ворота на металлические столбы, их можно сделать из кирпича. Так ворота с калиткой будут закреплены лучше, и на них не будет влиять ветер. Также можно кирпичом обложить металлическую конструкцию. Делаются столбы так:

  • замешайте раствор из песка с цементом;
  • начните кадку кирпичей с цельных кусков;
  • следующий ряд начните с трехчетвертных кирпичей, чтобы кладка получилась более прочной;
  • когда раствор засохнет, выполняем расшивку.

Также рекомендуем поверх столбов ставить металлические или декоративные колпаки, чтобы придать конструкции визуальную целостность и отвести воду при дожде.

Дайте высохнуть раствору, также помните, что для качественного схватывания бетона нужно подождать порядка недели и потом продолжать работу.

Как своими руками сделать каркас для ворот и калитки

Каркас нужен в качестве основы для ворот и калитки из металлопрофиля. Если его поставить неправильно, металлопрофиль будет неудобно крепить, и конструкция будет иметь неправильное расположение.

Этапы работы в данном случае такие:

  • чтобы сделать каркас вам потребуется сварочный стол или подготовленное место для сварки в виде параллельной земле плоскости;
  • берем металлическую профильную трубу и отрезаем болгаркой нужный отрезок, который ставим на место сборки;
  • сварите детали друг с другом;
  • делаем установку распорок, чтобы придать жесткость и облегчить последующее крепление металлопрофиля. Для этого нужно вварить профильные трубы между боковыми краями конструкции, промежуток при этом должен составлять максимум 50 см;
  • зачистите швы после сварочных работ, предварительно обезжирив их бензином или антикоррозийным веществом и убрать остатки с помощью ветоши;
  • покройте каркас красящим веществом.

Красивая калитка из металлопрофиля: делаем своими руками

Что нужно иметь, чтобы ваш загородный дом был по-настоящему завершенным? Во-первых, надежный и красивый дом. Во-вторых, безопасные двери, которые дадут вашему частному дому хорошую защиту. В-третьих, высокий и красивый забор, с воротами и калиткой.

Причем вам вовсе необязательно приобретать очень дорогую калитку с множеством декоративных элементов. Достаточно поставить калитку из металлопрофиля, который прослужит вам много лет и даст как элегантный внешний вид, так и гарантирует качественное функционирование.

Калитка может быть расположена как отдельно от ворот или вообще без них, так и располагаться в одной из створок ворот. Нельзя не заметить, что помимо калитки из металлопрофиля, вы можете сделать из этого же материала и сами ворота, и забор вокруг вашего загородного дома. При этом вы сэкономите на материалах (металлопрофиль стоит недорого), а благодаря разнообразию цветовой палитры, сможете создать у себя уникальный и ни на кого не похожий дизайн вашего загородного участка.

Преимущества калитки из металлопрофиля, по сравнению с металлическими калитками:

  • не подвержена ржавчине и гнили,
  • обеспечивает много лет эксплуатации,
  • презентабельный внешний вид,
  • простоту установки: вы сможете сделать и установить ее своими руками,
  • на петли не создается излишне большой нагрузки,
  • можно покрасить в любой цвет,
  • даже если ваш забор выполнен из другого материала, он будет хорошо сочетаться с калиткой из металлопрофиля,
  • не выгорает на солнце,
  • появившиеся со временем царапины на металлопрофиле вы запросто закрасите порошковой краской.

Для изготовления калитки из металлопрофиля вам понадобятся такие материалы:

  • профиль из металла,
  • болты с гайками,
  • сварочный аппарат,
  • металлопрофиль,
  • грунтовка,
  • болгарка,
  • рулетка,
  • замок и ручки,
  • петли.

Прежде чем приступать к установке калитки из металлопрофиля, произведите расчеты необходимых вам материалов. Например, чтобы узнать, сколько вам потребуется металлопрофиля, замерьте ширину и периметр. При вычислении периметра, отнимите с трех сторон по 2 см, дабы оставить вероятность свободного хода со стороны забора, иначе ваша калитка встанет намертво.

Возьмите больше чем две петли, потому что иногда, имея готовый вариант, оказывается, что вам понадобятся дополнительные петли, которые будут держать вес готовой конструкции.

Чтобы не стать излишне оригинальным, не выделяйте особо калитку по сравнению с забором. Это правило используется для калитки в беседку, потому что делать калитку из металлопрофиля там недопустимо. Снова вычислите площадь, не забыв про запас: по 2 см сверху и снизу калитки и по 5 см внахлест на прилегающую конструкцию.

Монтаж калитки производится так же, как и ворота. До того, как вы начнете изготавливать и устанавливать саму калитку (и ворота тоже), расчистите площадку от всего ненужного. Установите столбы, на которые вы в будущем будете крепить конструкцию.

Определитесь с формой калитки: она бывает прямоугольной или створчатой

Можно сделать предварительный чертеж вашей будущей калитки, что тоже станет немаловажно при вычислении необходимых деталей

В начале изготовьте периметр из металлического профиля. В данном случае это будет обычный металл, а не сам металлопрофиль. Есть три варианта монтажа периметра для калитки:

  • простой, когда свариваются две вертикальные трубы с помощью вертикальных швов,

После этого, посредине приваривают одну или две полосы из металла, чтобы калитка была более прочной. При этом будьте аккуратны и не торопитесь, иначе произвести какие-то изменения в конструкцию будет очень сложно – придется полностью разбирать калитку и лишь тогда делать ремонт. Затем производится установка петель. При этом используются саморезы или болты с гайками.

Если же вы своими руками сделали петли, то спокойно можете приварить их сваркой – это лишь добавит надежности калитке.

Следующим этапом будет грунтовка металлических деталей, чтобы предотвратить их гниение в будущем. После того, как грунтовка хорошо высохнет, можете пару раз прокрасить конструкцию специальной краской по металлу. При этом цвет должен соответствовать цвету имеющегося у вас металлопрофиля.

Установка опорных столбов

Первый и один из самых трудоемких этапов работы — это монтаж опорных столбов, на которых будет держаться калитка из металлопрофиля, своими руками. Сделать это несложно, но времени займет достаточно много, особенно если речь идет о кладке из кирпича.

Существует два варианта устройства забора из профилированного листа. Первый и наиболее простой — это вариант крепления ограждения к вкопанным в землю столбам из металлических труб. Во втором варианте забор с воротами и калиткой из профнастила крепятся к столбам из кирпича или камня.

Использование металлических опорных столбов

Использование профилированного листа для изготовления входной группы получило такое распространение, так как сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор применяются именно металлические трубы. Установить их гораздо проще, дешевле и быстрее, чем кирпичные.

Для опорных столбов калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм. Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.

Предыдущий Следующий

Ворота и калитки из профнастила – фото установки на металлические столбы

Глубина ям зависит от того, какой грунт в месте установки столбов. Если почва каменистая, то достаточно будет и 70 см. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания грунта. В большинстве регионов средней полосы это 1,2 м.

Будьте внимательны

Опорные столбы из кирпича или камня

В этом случае размеры фундамента должны быть больше, чем сечение опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не меньше, чем 500х500 мм. Поскольку изготовить такие столбы для калитки из профнастила самому намного сложнее, этот вариант выбирается реже.

Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в яму до заливки фундамента бетоном устанавливается металлическая труба. Вокруг нее и выполняется кладка из кирпича или камня. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки. На них впоследствии и будет выполняться установка ворот и калитки из профнастила.

Классическая калитка из металлопрофиля – фото монтажа на столбах с помощью внешней рамы и закладных

Верхняя часть металлических опорных столбов должна быть закрыта заглушками для предотвращения попадания влаги внутрь столба. Если возле калитки планируется установка светильников, то до бетонирования столбов в них необходимо затянуть провод в гофрированной трубе.

Проектирование

Сначала нужно определиться с размерами планируемых максимальных ветровых нагрузок, которые ворота будут способны выдерживать в процессе эксплуатации и соответственно этим нагрузкам нужно подбирать трубы для рамы. Необходимо также учитывать нагрузку, оказываемую створками ворот на столбики и забор. При планировании высоты ворот также нужно учесть дорожный просвет, в нашем случае это 5–7 см.

Существуют две схемы открывания въездных ворот, распашная и сдвижная.

Распашная — наиболее простая и дешёвая схема ворот, в которой створки ворот одеваются на завесы, закреплённые на опорных столбах и открываются внутрь или наружу. Минус этой схемы — трудоёмкая и дорогая установка оборудования для автоматического открытия ворот.

Сдвижная (откатная) — немного дороже первой и более сложна в реализации, так как требуется дополнительное пространство вдоль забора для сдвига одной или двух створок. Но в то же время на ворота, изготовленные по этой схеме проще установить автоматику.

Впрочем, что касается технологии изготовления из профнастила у разных типов ворот, то они примерно одинаковы. Делать будем двустворчатые распашные ворота с калиткой в створке и металлическими опорными столбами.

Чертёж распашных ворот с калиткой

Привариваем петли и устанавливаем ворота

Чтобы распашные ворота из профиля навесить без перекоса, створки временно сваривают между собой узкими металлическими полосками с зазором 3 — 5 мм. Затем с помощью кирпичей или деревянных брусков вставляются в проем на высоту технического просвета. Положение проверяют по горизонтали и вертикали отвесом и уровнем, после чего фиксируют клиньями или сваривают со столбами стальными полосами.

Для равномерного распределения нагрузки на трубы стоек и каркаса к цилиндрическим петлям приваривают стальные полосы (ушки). Таким способом можно сваривать навесы с обеих сторон. Нижнюю часть петель крепят к столбу, верхнюю с шариком ― к створке. Если она сплошная ― нужно просверлить отверстие для смазывания. Чтобы подвижное соединение навесов не спеклось во время сваривания, его предварительно обильно смазывают солидолом.

В зависимости от веса распашных ворот устанавливают 2 — 4 петли. Сначала их прихватывают, затем после удаления временных креплений проверяют ход створок. Окончательное сваривание ведется снизу вверх по периметру ушек. Для предотвращения снятия распашных ворот злоумышленниками на опоры устанавливают ограничители.

Особенности конструкции

Необходимо рассмотреть основные составляющие чертежов ворот своими руками:

  • выполненная из дерева или металлического материала рама. Она должна обладать высоким показателем жесткости;
  • соответственно с типом ворот подбираются опорные стойки;
  • металлический профиль пользуется спросом среди покупателей, как качественный обшивочный материал;
  • зависимо от типа конструкции, например, ворота с калиткой, подбирают петли. Учитывают также массу изделия;
  • обеспечивают надежную защиту от проникновения злоумышленников замки, или запоры. Выбор механизмов широкий, можно подобрать что-то себе.

Все детали выполняют определенную нагрузку, их правильная установка и качественные характеристики обеспечат продолжительный срок эксплуатации

Важно уделить время чертежу ворот из профнастила, сделать соответственные эскизы

Шаг 1 — Определяемся с видом и формой

Самостоятельное изготовление всегда имеет неоспоримое преимущество — возможность сделать максимально подходящее под имеющиеся условия изделие. Перед тем, как рисовать, вычислять и искать материалы следует подобрать место для будущих ворот, изучить грунт, продумать дизайн и форму.

Конструкция ворот из профнастила может быть нескольких видов:

  • Откатные (со специальным механизмом) и распашные;
  • С перемычками, расположенными по диагонали, горизонтально, вертикально и крест-накрест;
  • Со встроенной и отдельно расположенной калиткой;
  • С одной или двумя створками;
  • Со стационарной рамой (наличие верхней перекладины) и без нее.

Монтаж калитки

Установить калитку из листа профилированного можно несколькими способами:

  • с помощью металлических труб к которым крепится ограждение;
  • с помощью столбов из кирпича либо камня.

На практике больше отдают предпочтение первому варианту – креплению к металлическим трубам, потому что их установка намного практичнее.

Чтобы установить опорные столбы, надо выкопать яму глубиной больше 1 метра с приблизительным размером 300х300

При выкопке ям обращайте внимание на грунт. При каменистой земле глубину можно доводить и до метра, а если грунт глинистый, то тогда глубина копается больше чем на 1 метр

В качестве таких опорных столбов можно использовать профильную трубу

Важно, чтоб опорные столбы были установлены на достаточной глубине, в противном случае произойдут изменения полотна и рамы

Перед установкой опорных столбов в яму, ее дно устилается щебнем, после уже вкапываются столбы, которые должны быть поставлены вертикально и заливаются бетоном. Через неделю можно цеплять калитку, сразу этого делать нельзя, поскольку надо выждать пока застынет бетон. Верх столба должен быть закрыт от попадания влаги.

Конструкция распашных ворот

В зависимости от размеров участка и свободного пространства перед распашными воротами их сваривают:

  1. Одностворчатыми, если достаточно места для открывания. Для нормального функционирования придется устанавливать мощную опору, сваривать усиленный каркас и укреплять петли. Такие сварные ворота редко устанавливают на приусадебных участках, чаще в частных гаражах.
  2. Двустворчатыми, которые более удобны в эксплуатации, для открывания требуется меньше пространства. Конструкция таких сварных распашных ворот состоит из двух одинаковых по размеру створок.
  3. С калиткой, если ширина участка не позволяет установить ее отдельно. Распашные ворота с калиткой сваривают точно также как обычные, делая в нужном месте на створке проем с дополнительной балкой и опорой. Однако пользоваться ею неудобно из-за высокого порога, который труднопреодолим для маленьких детей и провоза коляски с младенцем.

Чем обшить каркас ворот

По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.

На дачном участке

Для заполнения рамы створок из профиля используется материал различных вариаций:

  • кованые элементы;
  • листовой металл (оцинкованный);
  • профилированные листы;
  • обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.

Обшивка из профнастила

Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.

Виды профлиста

Обшивка деревом

Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

Кованые элементы

Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.

Кованые створки

При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий.

  1. Металлические опоры обрабатываются грунтовкой и вскрываются краской.
  2. В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
  3. На дне ямы обустраивается подушка из щебёнки и песка.
  4. Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
  5. Опоры выравниваются по отвесу и заливаются бетоном.

Установка петель выполняется только после того, как бетон полностью затвердеет.

Обзор технических характеристик профлиста

Профлист – это гофрированная тонкая сталь с оцинкованным покрытием для защиты. Дополнительно для изменения цвета наносится слой из полимерного состава. В продаже можно увидеть материал 3 классов: C. CH. H. Различия заключены в высоте волны, прочности, толщине полотна и массе.

Для создания ворот можно использовать любой тип профнастила, но все, же обычно используют дополнительно усиленные.
К преимуществам устройства заборов из профилированного листа калитки, и ворот относят следующее:

  • легкость;
  • высокая жесткость;
  • простой раскрой;
  • быстрота сборки конструкции;
  • длительной срок эксплуатации;
  • изделия из этого материала красиво выглядят в течение долгого времени;
  • возможность его менять.

Из минусов можно выделить слабую мех. устойчивость к ударам и иным механическим воздействиям. Еще один недостаток – металл пропускает шум. А малый вес листков вынуждает прибегать к усилению и утяжелению каркасной конструкции с опорными столбами.

Выбираем материалы и фурнитуру

Фурнитуру трудно изготовить в домашних условиях, поэтому ее проще купить. Выбор комплектующих зависит от габаритов и массы ворот. Производители предлагают варианты, рассчитанные на определенные параметры:

  • вес не больше 400 кг, шириной до 4 м;
  • масса до 600 кг, размер не больше 6 м;
  • вес более 600 кг, ширина свыше 6 м.

При самостоятельном монтаже откатных ворот придется приобрести:

  • нижнюю направляющую балку;
  • поддерживающую скобу, на ней устанавливаются резиновые ролики;
  • пару опорных тележек с площадками под них;
  • концевой ролик;
  • нижний и верхний уловители;
  • заглушки из пластика.

Фурнитуру трудно изготовить в домашних условиях, поэтому ее проще купить

Обшить ворота можно профнастилом, листовым железом, вагонкой, поликарбонатом. Для ворот шириной 4 м также потребуется:

  • профильные трубы 50×50 или 60×40 мм для сборки рамы;
  • труба 40×20 для сборки каркаса под обшивку;
  • 20-й швеллер длиной 2 м для монтажа роликовых тележек;
  • отрезки листового железа для закладных на кирпичных или каменных опорах;
  • арматурные прутья диаметром 10 — 12 мм для установки швеллера на фундаменте;
  • при самостоятельном замешивании бетонного раствора нужно запастись щебнем, песком, цементом;
  • краска и грунтовка по металлу.

Конструкция строения

Калитки, как правило, делают распашными.

Калитка состоит из опор в виде столбов и дверной створки на каркасе, который фиксируется к стойкам с помощью навесов. Для закрывания врезают запоры, замки. Столбы выполняют из кирпича, делают стальные, железобетонные или деревянные. Внутрь монолитных и каменных опор вставляют закладные детали из толстого металла, уголка или прута, чтобы приваривать к ним раму калитки из профтрубы.

Дверь выполняют в виде отдельного прохода в заборе или совмещают с воротами. В этом случае каркас калитки размещают в одной из створок. Если перед двором проходит тротуар, открывание делают внутрь, чтобы не мешать пешеходам. При этом учитывают величину полотна, чтобы было расстояние для полного распахивания створки.

Распашная или раздвижная

Первый вариант относят к недорогим конструкциям, которые проще варить и монтировать. Такая калитка не требует устройства основания для установки направляющих балок, ей не нужен противовес и роликовые элементы. Распашную систему совмещают с воротами и экономят место перед въездом. Внизу полотно подрезают по высоте в местностях с большими снегопадами. Так на открывание не влияет образовавшийся сугроб.

Раздвижные схемы сложнее, т. к. направляющие прогоны чаще ставят внизу, для них требуется ровный фундамент. Есть варианты с устройством консольного передвижения полотна, при котором балку навешивают так, чтобы она не ограничивала высоту пролета, а ролики ставят внутрь каркаса створки. Автоматику ставят на распашные и раздвижные системы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
