Воздуховоды для вентиляции: классификация, особенности + советы по обустройству

Виды приточно-вытяжных установок для квартир

Установка приточно вытяжной системы вентиляции в квартире может быть совмещенной или разделенной. В последнем случае она будет состоять из двух отдельных установок (приточной и вытяжной). Это самый распространенный вариант организации вентиляции в квартире, потому что отток воздуха осуществляется через уже существующие вентиляционные каналы. Для повышения производительности оттока, мы обкрадываем воздуховоды:

• Вытяжными вентиляторами. Они вращаются и засасывают отработанный воздух, даже если нет притока воздушных масс. Снижают влажность.
• Обратными клапанами. Когда вытяжной вентилятор отключен, может появиться тяга, и грязный воздух из вентиляционной шахты зайдет в квартиру. Чтобы этого не произошло, мы устанавливаем клапаны, которые блокируют канал при появлении такой тяги и препятствует проникновению внутрь отработанных воздушных масс.

Выбор приточных установок большой. Чтобы вам было проще сделать выбор, приведем их сравнительную характеристику в таблице.

Сравниваемые параметры	Приточный клапан	Проветриватель	Бризер	Центральная приточная установка
Производительность	От 0 до 54-55 кубометров/час. Рассчитан на одну комнату.	Может подавать от 10 до 160 кубометров воздуха в час. Работает только в пределах одного помещения.	Подает от 30 до 130 куб. м/свежего воздуха в час. Функционирует только в пределах одной комнаты.	Обеспечивает приток от 300 до 500 кубометров/час. Устанавливается на всю квартиру.
Фильтрация	Отсутствует.	Фильтр грубой очистки или угольный.	Может оснащаться фильтрами грубой, тонкой и ультратонкой очистки.	Может комплектоваться всеми видами фильтров. Рекомендуется многоступенчатая очистка воздуха.
Дополнительные параметры	Отсутствуют.	Возможно регулирование скорости работы устройства. Шумность низкая.	Позволяет регулировать поток подаваемого воздуха, нагревать массы до температуры +25 оС. Температуру можно регулировать. Шумность средняя.	Может комплектоваться водяным или электрическим обогревателем воздуха, осушителями или увлажнителями. Работает тихо.

Совет! Для небольшой квартиры целесообразно монтировать приточные клапаны в каждую из комнат. Просторным квартирам рационально устанавливать центральные вентсистемы, которые обеспечат воздухообмен во всех помещениях одновременно.

Вентиляция воздуха с рекуперацией: экономим тепло

Если вы хотите установить совмещенную системы, то рекомендуем вам организацию приточно-вытяжной вентиляции с рекуперацией тепла в квартире. Отличие такой вентсистемы заключается в том, что она позволяет экономить расход тепла. Когда отработанный воздух выходит из квартиры, с собой он уносит тепло. Поэтому жилье нуждается в дополнительном обогреве, чтобы воздух оставался комфортной температуры. Но тепловую энергию отработанного воздуха можно использовать рационально, если ее забрать и передать приточному воздуху. Тогда не нужно будет расходовать энергию на его подогрев с помощью калориферов.

Внимание! Рекуперация воздуха позволяет эффективно экономить зимой. В летнее время рекуператор бесполезен, поскольку температура внутри помещений и снаружи почти одинаковая, а иногда внутри они ниже, чем на улице

В конструкцию рекуператора входит теплообменник, выполненный из металла, который имеет высокий показательно теплопроводности. В нем есть два канала: один – для притока, второй – для оттока. Когда через один канал выходит теплый воздух из квартиры, он отдает тепло теплообменнику. Когда через второй канал поступает холодный воздух с улицы, он получает тепло от теплообменника.

Мы предлагаем на выбор один из двух рекуператоров. Оба оснащены алюминиевым теплообменником. В качестве теплообменника у первого устройства используется барабан, который позволяет экономить до 90% тепла. Роль теплообменника у второго устройства играют многочисленные пластины, благодаря которым в квартиру возвращается до 96% тепла. Но стоимость пластинчатого рекуператора выше по сравнению с барабанным, потому что он обладает более сложным внутренним устройством.

Техника безопасности при монтаже воздуховода

Расчет диаметра труб для вентиляции можно делать самостоятельно по таблице

Для работы на высоте применяются надежные подмости (в домашних условиях), сертифицированные леса (в промышленных масштабах). Обязательно используется страховочные пояса. Надеваются защитные очки и перчатки при работе с ватными утеплителями, которые выделяют в атмосферу волокнистые примеси.

Резка утеплителя проводится хорошо заточенным инструментом, желательно за один раз, чтобы не происходило размочаливание материала. При попадании вредного вещества в глаза их промывают большим объемом воды и сразу обращаются к врачу. Специалисты надевают нескользящую обувь для работы на подмостях и защитные каски на голову.

Особенности жестких и гибких вентканалов

По степени гибкости различают жесткие и гибкие воздуховоды. Выбор между двумя позициями зависит от сложности сооружаемой системы и эксплуатационных условий. При установке жесткой сети повороты и переходы оформляются с помощью соединительных угловых элементов.

Рекомендуем ознакомиться с основными типами фитингов для стальных труб и технологией выполнения различных вариантов соединения.

Гибкий воздуховод «подстраивается» под любой вектор направления магистрали. В некоторых случаях используется комбинированный вариант – гофрированная труба стыкуется с жесткой

Гибкие воздуховоды изготавливаются из различных материалов. Но, независимо от материала изготовления, гофрированные воздуховоды, по сравнению с жесткими каналами, имеют некоторые недостатки: низкая звукоизоляция, снижение скорости воздухопотока за счет рифленых стенок.

Именно состав трубы определяет ее технико-эксплуатационные свойства:

1. Алюминиевая гофра: коррозийная стойкость, выносливость к температурным колебаниям (-30 °C/+270 °C), герметичность, радиус изгиба – 0,76 d, химическая инертность, огнеупорность.
2. Полиэфир, усиленный стальным каркасом. Характеристики: низкая стоимость, стойкость к влаге, слабая горючесть, температурный диапазон составляет -20 °C/+65 °C, малый вес. Недостаток – накопление статического электричества.
3. Полиэфирная пленка с алюминиевой фольгой отличается высокой прочностью (допустимое давление – до 2400 Па), хорошими аэродинамическими свойствами.
4. Теплоизоляционная гофра обеспечивает снижение теплопотерь и предупреждает выпадение конденсата.

Вне зависимости от выбранного типа вентиляционной трубы важно уметь правильно ее установить. Схемы монтажа и подробные инструкции по установке гибких и жестких воздуховодов мы рассмотрели здесь

Монтаж вентиляционной установки

Вентиляционная установка – это сборный вентиляционный узел приточно-вытяжной вентиляции, управляемый контроллером. Монтируется на кронштейнах по внутренним стенам, потолкам.

Основные  наборные элементы установки: контроллер, воздуховоды, вентиляторы, калориферы, фильтры и шумопоглотители.

С помощью контроллера задаются параметры температуры, уровень шума, интенсивность работы вентиляторов. Более продвинутые системы подключаются к системе «умный дом» и могут регулировать уровень фильтрации, устанавливают режимы работы в различное время года или даже суток.

Основные характеристики:

• производительность;
• статическое давление;
• уровень шума;
• степень фильтрации;
• функции системы.

В стандартных квартирах 35-60 кв.м. можно ориентироваться на производительность 200-350 куб.м./час; 70-130 кв.м. – 300-500 куб.м./час.

Статическое давление зависит от степени сложности воздухотрассы, количества фильтров и решеток, для квартир до 90 м2 –от 450 Па.

Кроме наборных элементов для комнат площадью до 100 м2 возможен вариант индивидуальной переносной установки.

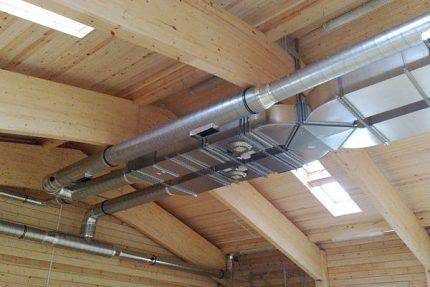

Правила монтажа воздуховодов

схема монтажа воздуховода на фланцевом соединении

Перед монтажными работами вентиляционная система делится на укрупненные блоки, длинна одного узла не может превышать 15 метров. Узлы собирают по следующему алгоритму:

1. Отмечают места отверстий и креплений на воздуховодах вентиляции и фасонных элементах.
2. Проделывают отверстия.
3. Устанавливают фиксаторы и крепят их болтами, все стыки герметизируются специальными составами или лентой.
4. Фасонные элементы и воздуховоды вентиляции монтируют в укрупненные узлы.
5. Закрепляют хомуты и крепеж.
6. Поднимают готовый узел и подвешивают на готовые крепеж.
7. Прикрепляют к установленному раньше участку воздуховода вентиляции, по диаметру стыки герметизируют.

Монтаж гибких и полужестких воздуховодов вентиляции проще по сравнению с жесткими оцинкованными

Трубы значительно легче, повороты и изгибы не требуют специальных работ, особое внимание следует уделить соединениям воздуховодов вентиляции, утеплению и герметизации швов

• Перед монтажом гибкий воздуховод полностью растягивается;
• Прохождение через стены осуществляется только с помощью специальных переходников (гильз);
• Воздуховод не должен соприкасаться с трубами отопления;
• Протягивая гибкий воздуховод, необходимо соблюдать направление движения воздуха, указанное на трубе и упаковке;
• Радиус изгиба гибкого воздуховода должен составлять не менее 2 диаметров;
• Для соединения участков между собой используется фольгированный скотч, хомуты из пластмассы, подвесы, зажимы и т.д. Все стыки обязательно герметизируются;
• Размер воздуховода для вентиляции должен совпадать с диаметром хомута, если подобран слишком маленький хомут, пережимается внутреннее сечение;
• Расстояния между креплениями вентиляционных воздуховодов может составлять 1 метр при горизонтальном размещении и 1,8 м при вертикальном;
• Допустимое провисание гибкой трубы составляет 5 см на метр длинны.

Видеоролик о монтаже бесфланцевого жесткого воздуховода:

Что лучше для вентиляции: круглый или прямоугольный воздуховод

Если на поставленный вопрос отвечать с точки зрения эффективности, то круглые, безусловно, лучше. Сравнивая пропускную способность при одинаковой площади сечения, то круглые выигрывают. Благодаря минимальному сопротивлению, скорость движения воздушных масс в них выше. В прямоугольных по углам создаются ненужные вихревые потоки, снижающие скоростные показатели.

Если в приоритет ставить эстетику, то воздуховоды прямоугольной конфигурации вне конкуренции. Они компактны и не бросаются в глаза, а при необходимости их спрятать, легко скрываются под навесным (натяжным) потолком. Однако для компенсации недостаточности скоростного режима следует выбирать модели с диаметром чуть больше расчётного или же придётся вентиляцию делать принудительной.

Какие формулы используют в расчетах

Основной параметр, который необходимо рассчитать в любой системе – сколько воздуха должно смениться в течение часа.

Для жилых квартир величина определяется соответственно жилой площади: V=2xSxH, где S – площадь жилой комнаты, 2 – коэффициент кратности обмена воздушной массы за 1 час, Н – высота комнаты.

Для рабочих помещений расчет производят исходя из численности персонала: V=Nx35, где N – численность людей, одновременно находящихся в помещении.

В расчете мощности вентиляционной станции применяют формулу: P=ΔT * V * Сv/1000, где V – объем воздушной массы, расходуемой за час, Сv – теплоемкость воздушной массы, ΔT – разница температур воздушной массы на концах трубопровода. Принятая величина теплоемкости составляет 0,336 Вт * ч/м³ * °С.

Другим важным показателем является площадь сечения воздуховода, измеряемая в квадратных сантиметрах. Выделяют 2 типа сечения: квадратное и округлое. Рассчитав площадь сечения, возможно определить ширину и высоту прямоугольной трубы либо диаметр округлого.

Sсеч=V * 2,8/w, где Sсеч – площадь сечения, V – объем воздушной массы (м³/час), w – скорость воздушного потока внутри магистрали (м/сек) (средний показатель от 2 до 3), 2,8 – коэффициент согласования размерностей.

Для монтажа необходимо рассчитать, сколько потребуется диффузоров (заборно-выпускных отверстий) и их параметры. Габариты распылителей рассчитывают исходя из площади сечения основного трубопровода, умноженного на 1,5 или 2. Для расчета количества диффузоров применяют формулу: N=V/(2820 * W * d2), где V – объем воздушной массы, расходуемой в час, W – скорость перемещения воздушной массы, D – диаметр круглого диффузора.

Для диффузоров прямоугольной формы формула преобразуется следующим образом: N=π * V/(2820 * W * 4 * A * B), π – число пи, А и В – параметры сечения.

В любом случае, расчеты вентиляционных систем должны проводить профессионалы – если что-либо забыть или не учесть, то цена ошибки это необходимость переделывать расчеты и работу.

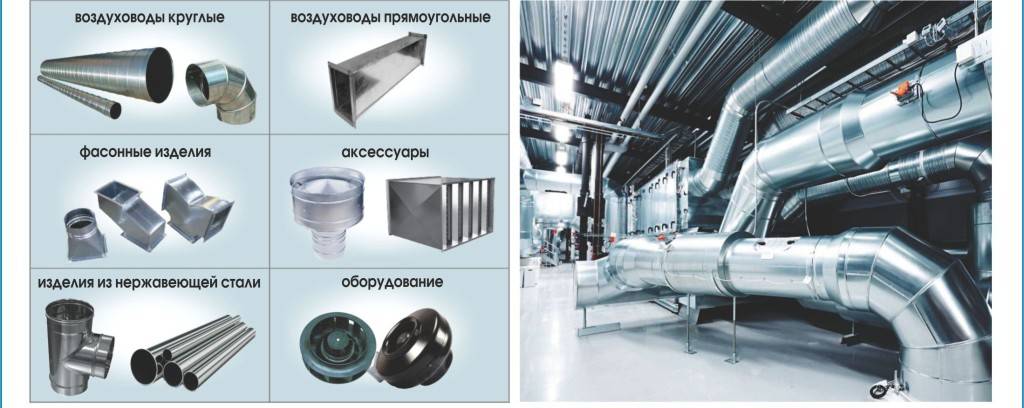

Виды и размеры

Способ изготовления предопределяет деление круглых вентканалов на:

• Прямошовные.
• Спирально-сварные.
• Спирально-навивные.

По жёсткости изделия подразделяются на жёсткие, полужёсткие и гибкие (гофрорукава). Гибкие в свою очередь делятся на каркасные и бескаркасные.

По коэффициенту плотности воздуховоды классифицируются как плотные (маркировка «П») и нормальные («Н»). Данная классификация предопределяет возможность использования вентканала в системе вентиляции с принудительной циркуляцией.

По способу соединения выделяют фланцевые и бесфланцевые модели:

• Фланцевый способ предполагает стыковку отдельных элементов трубопровода посредством болтов и уплотнительных прокладок.
• Бесфланцевые воздуховоды соединяются по типу бандажа.

Прямошовные (промышленные)

Особенность прямошовных воздуховодов – дополнительная жёсткость конструкции, придаваемая сварным или замковым швом. Сварка обеспечивает вентиляционной магистрали наибольшую прочность и герметичность.

Длина прямошовных вентканалов стандартизирована и, как правило, не превышает 1,25 м. Это усложняет конструкцию вентиляционного контура и требует монтажа креплений на каждом стыковочном блоке.

Диапазон же диаметров прямошовных воздуховодов круглого сечения достаточно широк: от 10 сантиметров до 2 метров.

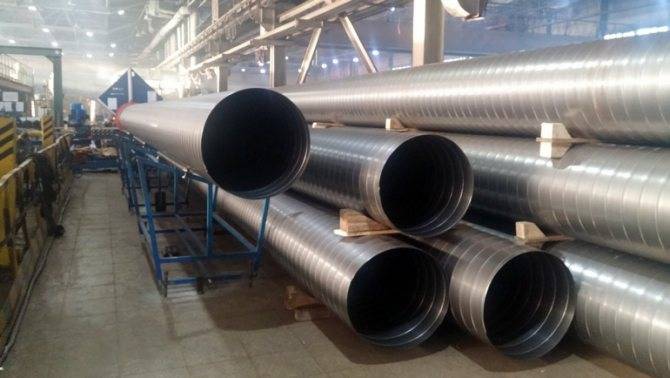

Спирально сварные и спирально навивные (замковые)

Воздуховоды спирального типа бывают только круглыми. Они признаются наиболее эффективными, т.к. идущие по спирали швы обеспечивают прочность вентканалам и увеличивают аэродинамические характеристики воздушного потока.

Диаметры спиральных вентканалов начинаются от 10 см и не превышают 2 м, а стандартные длины варьируются в диапазоне от 3 до 12 метров. Правильный подбор длины прямого контура поможет сэкономить на количестве комплектующих.

Особенности обустройства

Вне зависимости от типа вентиляции, она состоит из двух составляющих:

• Приточный канал;
• Вытяжная труба.

Задача труб — обеспечить циркуляцию воздуха, которая осуществляется из-за разницы давлений снаружи и внутри строения, либо вентилятором.

Монтаж выполняется после составления плана разводки для всех помещений здания

При расчетах важно учитывать множество факторов: скорость потока, производительность системы, движение воздушных масс и т. д

После точного планирования и расчетов начинается монтирование пластиковых воздуховодов. Данный процесс достаточно прост, но имеет ряд особенностей:

1. Вертикальные (вытяжные) трубы не должны иметь горизонтальных ответвлений. Если таковые создаются, то они должны входить в расчет общей производительности системы.
2. Пластиковые детали должны герметично примыкать друг к другу. Все щели промазывают герметиком.
3. В трудных местах допускается использование гофров. Но часто их использовать не рекомендуется, так как у них низкие аэродинамические свойства. Гофры применяются без запаса, чтобы в процессе использования не изменялось сечение (влияет на общее сопротивление).
4. Пластмассовые детали монтируются после предварительной очистки места установки от пыли. Все соединения обрабатываются антистатиком, чтобы мелкие частицы не забивали свободное пространство.
5. При закупке материала надо рассчитывать на некоторый запас — как самих труб, так и крепежей. Весьма вероятно, что во время строительства некоторые участки надо будет дополнительно укреплять.

Тонкости монтажа вентиляционной сети

Обустройство вентиляционных сетей должно содержать минимум подключений. Закрытие воздуховодов осуществляется двумя способами: фланцевым и безфланцевым.

Фланцевое соединение. Детали с фланцами, расположенными по краям, крепятся саморезами или заклепками, которые располагаются на расстоянии 20 см друг от друга. Для большей прочности швов их тоже можно подготовить.

Рекомендуется герметизировать фланцы резиновыми прокладками, чтобы стыки были герметичны.

Схема сборки воздуховода из нескольких элементов фланцевым методом. Также обозначены элементы, которые будут использоваться для крепления конструкции к опорной поверхности

Безфланцевый метод заключается в соединении деталей лентой, состоящей из металлических полос. Этот способ считается более дешевым, поскольку позволяет быстро собрать конструкцию с минимальным использованием дополнительных компонентов.

На что обратить внимание?

Сборку воздуховода из жестких деталей необходимо проводить в следующей последовательности:

1. Перед проведением работ систему необходимо разделить на несколько блоков. Длина каждого из них не должна превышать 15 метров.
2. Точки подключения обозначены на всех участках участка: воздуховоды, арматура.
3. В этих местах просверливаются отверстия необходимого диаметра.
4. К ним подключаются хомуты на болтах. Стыки обрабатываются специальной лентой или герметиком.
5. Затем осуществляется полная установка соединительных элементов и воздуховодов в один узел, который скрепляется хомутами и другими деталями.
6. Собранный блок поднимают и подвешивают на кронштейне или другой опоре.
7. Элемент подключается к ранее выполненному вентиляционному участку, при этом швы необходимо заделать по диаметру.

Монтаж системы из гибких или полужестких элементов немного проще, так как в этом случае легче выполнять изгибы и кривые

Важно не забывать следить за тщательной герметизацией швов

Расстояние между креплениями воздуховодов составляет 1,8 метра при вертикальной установке системы и 1 метр при горизонтальной установке. Допустимая текучесть гибкого элемента – 5 см на 1 метр

Собирая систему из гибких полужестких элементов, обратите внимание на следующие детали:

полностью гибкий элемент перед укладкой необходимо растянуть;
при вытягивании гофрированного рукава важно соблюдать направление движения воздуха, указанное на упаковке туб;
при размещении воздуховода необходимо избегать его близости к системам отопления;
радиус кривизны должен соответствовать двойному диаметру воздуховода или превышать его;
крепление секций осуществляется с помощью пластиковых хомутов, скотча, подвесов, хомутов. Все стыки необходимо тщательно загерметизировать;
при прокладке системы через стену необходимо использовать специальные переходники – гильзы.. Монтаж воздуховодов может производиться с изоляцией или без нее

Теплоизоляция предотвращает образование конденсата в приточных каналах, поэтому ее рекомендуется выполнять при прокладке элементов вентиляции в неотапливаемых помещениях или вне строений

Монтаж воздуховодов может производиться с изоляцией или без нее. Теплоизоляция предотвращает образование конденсата в приточных каналах, поэтому ее рекомендуется выполнять при прокладке элементов вентиляции в неотапливаемых помещениях или вне строений.

Если воздуховод устанавливается в гостиной, где желательно поддерживать низкий уровень шума: в кабинете, спальне, детской, следует подумать о звукоизоляции. Хороший эффект достигается за счет использования воздуховодов с большой толщиной стенок, а также за счет обертывания элементов конструкции звукопоглощающими материалами.

Советы по выбору

Выбирая подходящую модель воздуховода, нужно руководствоваться соответствием его технических характеристик условиям эксплуатации объекта и данным проектного расчёта:

• Площадью помещения.
• Температурным режимом.
• Химическим составом и уровнем влажности транспортируемой среды.
• Типом вентиляции (естественная или принудительная).
• Мощностью вентиляционного оборудования и давлением, создаваемым им в контуре.
• Целевой скоростью движения воздушного потока.

Обозначенные особенности предопределяют материал вентканала, его протяжённость, извилистость, толщину стенок и диаметр:

• Для обустройства вентиляционных магистралей с функцией подачи (отведения) охлаждённого или горячего воздуха выбираются термоустойчивые материалы – сталь, ПВХ (поливинилхлорид) или ПВДФ (фторопласт).
• Полипропиленовые трубы устойчивы к щелочам, кислотам и органике. Нагрев от кухонной плиты они также выдержат. Это позволяет их использовать при монтаже кухонной вытяжки.
• При установке воздуховодов в помещениях с повышенной влажностью (ваннах, банях, бассейнах и пр.) приоритет следует отдавать пластику или нержавейке.
• Для прокладки вертикальных контуров используются только жёсткие конструкции.
• При покупке гибких или полужёстких гофрорукавов учитывается их длина в растянутом состоянии.
• В полуподвальных и цокольных помещениях используются только жёсткие трубы.

Для определения диаметра вентиляционного трубопровода применяются различные формулы и таблицы.

Задачи, выполняемые вентиляционными каналами

Для того чтобы воздуховоды для вентиляции обеспечивали высокую эффективность работы системы, необходимо учитывать ряд параметров, среди которых:

• шумоизоляция;
• герметичность;
• теплоизоляция;
• максимально возможная компактность, но без потерь функциональности;
• прочность (данный параметр зависит от типа вентиляционной системы).

Однако решающими характеристиками при выборе конструкции и материала воздуховодов всё же является площадь сечения, его форма, а также непосредственно сама конструкция канала. Изменяя данные значения, можно воздействовать на все прочие способности вентиляции. К примеру, недостаточные размеры воздуховода приведут к тому, что мощный поток воздуха, проходя по узкому каналу, создаст дополнительные нагрузки на конструкцию, а также шумовой эффект.

Если возникновение лишнего шума ещё можно стерпеть, то повышенное давление на стенки воздуховода может привести к плачевным результатам, при этом наиболее худшим из возможных сценариев будет деформация с последующим разрушением отдельных участков вентиляционных каналов. Такой исход напрямую связано с работоспособностью вентиляционной системы.

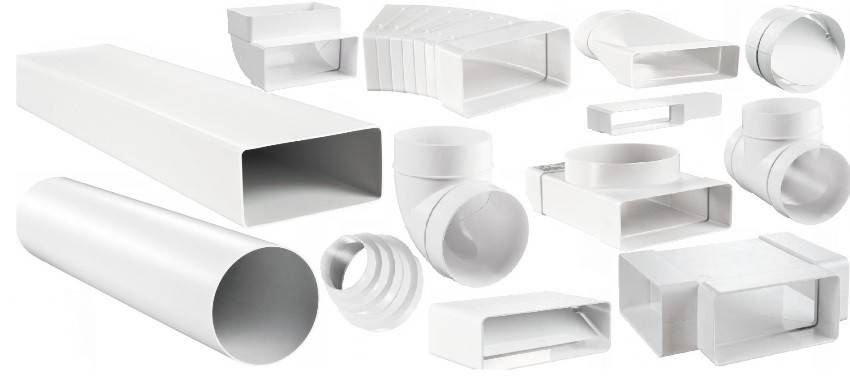

Классификация пластиковых воздуховодов для вентиляции

Рассмотрим более подробно классификацию.

Профессионалы привыкли разделять воздуховоды по нескольким признакам:

• материал изготовления;
• форма сечения;
• уровень жесткости;
• диаметр.

Прежде чем перейти к особенностям монтажа, необходимо разобрать основные технические характеристики каждого вида.

В качестве материала для изготовления воздуховодов применяют четыре вида пластика:

Поливинилхлорид — простой, удобный бюджетный вариант. Материал очень легкий и при этом достаточно прочный. Диапазон рабочих температур — от -30 °С до +70 °С.

Вентиляционные трубы ПВХ могут применяться в помещениях, не имеющих отопления, но частые резкие перепады температур приведут к появлению трещин.

Изделия нельзя нагревать выше 150 градусов, так как это приведет к деформации, ухудшению аэродинамических свойств и выделению токсичного хлора.

Фторопласт (ПВДФ) — по своим свойствам близок к первому типу. Рабочие температуры —  от -40 °С до +139 °С. Устойчив к воздействию органических кислот.

Полипропилен (ПП)— очень прочный материал, отличный диэлектрик, не впитывает влагу, выдерживает воздействие многих химических веществ (органических кислот и щелочей).

Самый значительный недостаток – быстрая воспламеняемость, максимальная рабочая температура — +85 ºС.  Для установки в кухне используют более дорогую и термоустойчивую модификацию с антипиреновыми добавками – PPS.

Полиэтилен низкого давления —  хорошо сопротивляется растяжению, отличается гибкостью, плохо переносит температуры ниже нуля.

Выбирая материал, нужно учитывать нагрузку на воздухопровод. Например, для организации кухонной вытяжки предпочтительнее использовать полипропиленовые воздуховоды. Если подразумевается контакт с горячим воздухом, подойдут изделия из фторопласта.

По форме сечения пластиковые воздуховоды подразделяются на:

• круглые;
• плоскоовальные;
• прямоугольные;
• плоские.

Форма сечения вентиляционных труб прежде всего оказывает влияние на удобство сборки конструкции и уровень создаваемого во время работы шума.

Воздуховод круглый пластиковый работает почти бесшумно за счет того, что воздух, двигаясь по гладким каналам, фактически не сталкивается с препятствиями (за исключением соединений под углом). Однако могут возникнуть сложности с установкой.

Усовершенствованной разновидностью круглого сечения считается плоскоовальное. Немного приплюснутая форма получается в результате прогона круглых моделей через специальные механические катки.

Модернизированная конфигурация облегчает процесс установки конструкций в труднодоступных местах: между перекрытиями, над подвесным потолком.

При открытом монтаже воздуховод за счет сглаженной формы может стать элементом декора и аккуратно вписаться в интерьер.

Прямоугольные каналы отличаются удобством монтажа, легко фиксируются на любой гладкой горизонтальной или вертикальной плоскости. Воздуховод прямоугольный из ПВХ хорошо прилегает к стене, потолку или стенкам мебели, его легко спрятать.

Недостаток прямоугольной конфигурации в разделении воздушных потоков с созданием зон турбулентности. Работа вентиляции сопровождается хорошо слышимым гулом.

Плоские пластиковые воздуховоды похожи на предыдущие, минимальное соотношение высоты и ширины составляет 1:2 (например, 60 мм на 120 мм). Удобно соединяются, компактны.

Менее шумные, так как создают меньше препятствий движению воздуха, чем предыдущий тип. Использование плоских воздуховодов для механической вентиляции позволяет установить вытяжное оборудование небольшой мощности.

По степени жесткости  трубы делятся на два типа:

• собственно жесткие;
• гибкие гофрированные.

Вентканалы первого вида представляют собой обычные трубы, для их соединения и изменения направления требуются дополнительные переходники.

Гофра — гибкие гофрированные модели из полиуретана или полиэтилена низкого давления. Легко изгибаются в нужном направлении, устойчивы к механическим воздействиям.

По диаметру трубы условно делятся на узкие, средние и широкие. Значения этого показателя влияют на объем проходящего по каналам воздуха и скорость воздухообмена.

При выборе подходящих конструктивных деталей нужно опираться на утвержденные строительные нормы, учитывающие специфику различных помещений.

Типы воздуховодов для вентиляции по материалам

Воздуховоды могут быть пластиковыми и металлическими, а также текстильными.

Пластиковые воздуховоды.

Это недорогой вариант для организации вентиляции в частном доме. Такие воздуховоды изготавливаются из 4 видов полимера, каждый из которых имеет свои особенности.

Материал	Особенности труб
Поливинилхлорид	Стоят недорого. Легко монтируются. Могут эксплуатироваться при температуре от 0 до +80°С.
Полипропилен	Могут работать с горячим воздухом (до +98°С). Ломаются при низких температурах.
Фторопласт (ПВДФ)	Подходят для промышленных помещений. Выдерживают воздействие паров со щелочами и кислотами. Могут использоваться при t от -40 до +140°.
Полиэтилен	Не накапливают статическое электричество. Подходят для использования при t от -40 до +80°.

Металлические воздуховоды.

Чаще всего используются в промышленных помещениях благодаря своей прочности. Металлические воздуховоды:

• Выдерживают высокие температуры (до 500°С).
• Надежны и долговечны.
• Легко монтируются.

Трубы могут изготавливаться из:

• Оцинкованной стали, которая не подвержена коррозии, даже если есть повреждение.
• Нержавейки – очень прочного и долговечного материала.
• Черной стали, которая имеет повышенную огнестойкость.

Текстильные трубы.

Они появились недавно. Чаще всего используются в приточной вентиляции. Их можно комбинировать с другими типами воздуховодов.

Такие трубы:

• Имеют высокую пропускную способность.
• Легкие по массе и в монтаже.
• Просты в обслуживании.

Область применения

Промышленные пластиковые воздуховоды

Вентиляционные каналы  из полимерных материалов широко применяются  для устройства естественной и механической вентиляции.

В строительных нормативных документах полимерные воздуховоды разрешено устанавливать в жилых домах, административных и производственных строениях категории «Д» с низким риском пожароопасности, высотой до трех этажей.

Пластик хорошо совместим почти со всеми строительными материалами. С помощью монтажной пены каналы хорошо фиксируются в отверстиях, практически не смещаясь со временем.

За счет того, что внутренняя поверхность пластиковых труб гладкая, они обладают хорошими аэродинамическими показателями. Это позволяет использовать их для устройства отдушин и воздуховодов естественной вентиляционной системы.

В пластиковые каналы легко встраиваются вентиляторы и клапанные заглушки. К системе легко подсоединяются установки климат-контроля, фильтрационные комплексы.

Поэтому на сегодняшний день этот тип воздуховодов считается одним из самых популярных при монтаже приточно-вытяжной принудительной вентиляции.

Пластиковый воздуховод подходит для вытяжки загрязненного воздуха из санузла или кладовой. Антистатическое покрытие не дает скапливаться внутри частицам пыли.

Благодаря этому канал не засоряется и поддерживается хороший уровень тяги в проблемных помещениях. Воздуховод из ПВХ довольно просто вписать в общий интерьер так, чтобы он практически полностью сливался с обстановкой и не привлекал внимания.

Это  самый востребованный бюджетный материал для сборки простых вентиляционных конструкций. Для кухни пластиковые воздуховоды лучше выбирать уплощенной прямоугольной формы.

Такие каналы проще разместить на небольшом пространстве.  Трубы для вентиляции пластиковые не рекомендуют устанавливать в подвальных и полуподвальных помещениях, на чердаках, в зданиях с особыми требованиями к пожарной безопасности.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

• Круглого сечения.
• Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Гибкие и жесткие воздуховоды

При монтаже вентканалов могут применяться полимерные воздуховоды трёх типов жёсткости:

• Жесткие. Наиболее часто встречающийся тип вентканалов. Могут иметь как круглое, так и прямоугольное сечение. Преимущество перед гибкими и полужесткими вариантами – уменьшенное количество точек крепежа.
• Гибкие. Исполняются в виде гофрированных труб, способных свободно изгибаться под различными углами. Дают возможность монтировать вентиляционные системы сложной конфигурации, без использования большого количества доборных стыковочных элементов. Минус – гофрированная поверхность тормозит поток воздуха, снижая производительность таких систем.
• Полужесткие. Представляют собой переходную форму, между жёсткими и гибкими воздухопроводами. Являются достаточно эластичными для создания обводов под небольшими углами перегиба, закруглений не слишком маленького диаметра.

Внимание! Не стоит останавливать свой выбор на каком-то одном варианте. Благодаря большому наличию в розничной продаже доборных элементов и фитингов, можно смонтировать комплексную вентсистему, применив на прямых участках жёсткие каналы, а на углах – гофрированные или полужесткие

Для чего нужны воздуховоды?

Под понятием «воздуховоды» понимаются специально выполненные каналы для вентиляции, благодаря которым производится подача воздушных масс в определенном направлении. Через подобные приспособления внутрь жилого или производственного помещения поступает кислород, удаляется CO₂ и другие загрязнения.

В таких системах обычно предусматривается возможность регулировки интенсивности поступления воздушных масс и их давления при помощи клапанов.

Различные виды устройств, предназначенных для циркуляции воздуха, успешно используются в жилых постройках, в производственных пространствах, а также в общественных зданиях

Существует два способа решения проблемы циркуляции воздуха:

• Вариант №1. В этом случае ограничиваются естественной или принудительной вентиляцией, предусматривающей один вытяжной канал для удаления использованного воздуха. Поступление нового осуществляется через технологические отверстия и/или двери, окна.
• Вариант №2. Более сложной и эффективной конструкцией считается приточно-вытяжная система, предполагающая укладку двух каналов,расположенных отдельно друг от друга. По одному из них течет свежий воздух, по другому – удаляется использованный.

Часто в одной вентиляционной коммуникации применяется несколько разновидностей воздуховодов, которые составляют комплексную сеть, имеющую различные ответвления, шахты, рукава.
