Возможно ли установить в помещении газовый котёл менее 5 кВт?

Нормативные правила установки котла на газе

Схема газового котла

Схема газового котла

Такое оборудование классифицируется как возможный источник возникновения пожара или взрыва, поэтому его относят источникам повышенной опасности. По этой причине монтаж котлов должен проводится в полном соответствии нормативным документам, которые утверждены и зарегистрированы в законном порядке.

Перед монтажом стоит ознакомиться с документацией, ведь процесс непосредственного подключения к водо- и газопроводным магистралям осуществляется только при наличии разрешающей документации и людьми, получившими специальные разрешения на такой вид деятельности

Для полной осведомленности в особенностях подключения и важности его выполнения согласно установленных норм, стоит внимательно ознакомится с требованиями, которые выдвигаются уполномоченными государством органами к установкам газового типа

Схема установки газового котла

Для получения полной информации изучите СНиП:

  • 42-01-2002 ,
  • II-35-76,
  • 2.04.08-87 (немного устарел, но содержит много полезных данных),
  • 21-01-97,
  • 41-01-2003,
  • 2.04.01-85.

Только детальное ознакомление с перечисленными документами может сформировать полную и реальную картину требований к казовым агрегатам, которые следует выполнять.

Вентиляция котельной в частном доме

Строительные правила (пункт 6.5.8 СП 60.13330.2016) требуют в жилых зданиях для помещений, в которых размещается газовое оборудование (газовые котлы, водогрейные колонки, кухонные плиты и др.), предусматривать механическую принудительную вытяжную вентиляцию и естественную или механическую приточную вентиляцию.

В помещении, где установлен котел на другом виде топлива, обязательно делают вытяжной канал системы естественной вентиляции. Вытяжная вентиляция должна обеспечивать в помещении трехкратный воздухообмен в час (производительность вытяжного канала, м 3 /час = объем помещения, м 3 х 3 1/час).

Кроме того, для нормальной работы вентиляции и котла, необходимо обеспечить приток в помещение свежего воздуха.

Для котла с открытой топкой устанавливают в стене приточный клапан, для забора воздуха с улицы. Приточный клапан в котельной устанавливают на высоте не более 30 см. от пола. Производительность приточного клапана должна быть больше суммы: производительность вытяжного канала вентиляции + количество воздуха, необходимое для горения топлива из паспорта котла.

В случае если установлен котел, работающий на сжиженном газе, то входное отверстие вытяжного канала располагают на уровне пола, при этом вытяжной канал должен располагаться с уклоном в направлении наружного отверстия. Сжиженный газ тяжелее воздуха.

Приток воздуха для вентиляции котельной с котлом с закрытой камерой сгорания обычно делают из соседнего помещения или через приточный клапан с улицы. Для притока воздуха из соседнего помещения, внизу дверей в котельную устанавливают вентиляционную решетку площадью не менее 800 см 2 .

Для котла с открытой камерой сгорания, если воздух поступает непосредственно с улицы, то достаточно приточного отверстия вентиляции размером, из расчета 8 см 2 на 1 кВт мощности котла, но не менее 200 см 2 . Если приток воздуха поступает из соседнего помещения здания, то минимальный размер приточного вентиляционного отверстия должен определяться из расчета 30 см 2 на 1 кВт мощности котла.

Выбор газового котла

Прежде, как поставить котел в квартире, нужно сделать оптимальный выбор. В многоэтажном доме можно устанавливать настенные и напольные котлы. Более эстетичными и удобными относительно размещения считаются настенные модели. Их размеры сопоставимы с габаритами кухонных навесных шкафчиков и поэтому они хорошо вписываются в интерьер помещения.

С установкой напольных агрегатов будет сложнее, поскольку их не всегда можно вплотную придвигать к стене. Этот нюанс зависит от места нахождения патрубка дымоотведения. Если он находится сверху, то прибор при желании придвигают к стенке.

Котлы также бывают одно- и двухконтурными. Первые из них работают лишь на теплоснабжение, а вторые – на отопление и подогрев воды. Когда для ГВС используется другое оборудование, тогда будет достаточно одноконтурной модели.

Если вода будет греться газовым котлом, тогда придется выбирать один из двух способов: бойлером косвенного нагрева или проточным змеевиком. У обоих вариантов имеются недостатки. Когда используется змеевик, а значит, осуществляется проточный нагрев, не все агрегаты способны поддерживать заданную температуру.

По этой причине в котлах нужно выставлять особые режимы работы, они в разных приборах называются по – своему. Например, в моделях Navien (прочитайте о неисправностях котла Навьен), Beretta – это «приоритет горячей воды», а в Ferrolli – «комфорт».

Недостаток бойлерного нагрева в том, что на поддержание стабильной температуры воды в резервуаре расходуется газообразное топливо. Кроме этого, ограничен резерв нагретой воды. После его расхода, приходится ждать, пока новая порция нагреется.

Выбор из вышеописанных способов дело индивидуальное, но нужно помнить, что при проточном варианте придется ориентироваться на производительность нагрева воды в минуту, а при бойлерном – на объем бака.

Газовые агрегаты отличаются типом используемой горелки, которые бывают:

  • однопозиционными;
  • двухпозиционными;
  • модулируемыми.

Самыми дешевыми являются однопозиционные, но при этом они наиболее неэкономные, поскольку всегда работают на полную мощность. Чуть экономичнее – двухпозиционные, которые способны функционировать и на 100% мощности, и на 50%. Лучшими горелками считаются модулируемые, поскольку у них много рабочих режимов, что позволяет экономить топливо. Их производительность управляется автоматически.

Горелка находится в камере горения, которая бывает открытого или закрытого типа. Кислород для открытых камер поступает из помещения, а продукты сгорания выводятся посредством атмосферного дымохода.

Закрытые камеры оснащают коаксиальной дымоходной конструкцией, а кислород для горения поступает в них с улицы. В этом случае продукты горения отводятся по центральному контуру дымохода, а воздух поступает по наружному.

Как разобраться в документации

Ситуация с разрешением на проведение монтажа несколько усложняется путаницей в официальной документации. Дело в том, что принятые Своды норм и правил не дают чёткого разъяснения: разрешены ли газовые котлы в санузлах. Многие работники государственной службы газа ссылаются на положение –87. В нём написано о запрете на подключение газовых котлов в санузлах.

Тем не менее согласно постановлению Госстроя Российской Федерации от 23 декабря 2002 года, вышеуказанные документы и нормы считаются недействительными.

В новых требованиях (документ 42-01-2002) нет чётких указаний и строгого запрета на монтаж газового оборудования. Как следствие, возникают недоразумения. Некоторые сотрудники Службы газа просто отказывают в установке нагревательных газовых конструкций, не вникая в тонкости принятых документов и норм.

Процесс монтажа и подключения газового котла

Газовое отопление в частном доме своими руками пошаговое описание. Как же действует открытая система отопления

Чтобы запустить систему, нет необходимости устанавливать насос. Теплоносители постоянно находятся в замкнутой системе, поэтому нет никаких потерь. Монтаж системы отопления настолько прост, что не требует специальных навыков.

Система отопления открытого типа

Каковы же главные части системы?

  1. Газовый или твердотопливный котел. Потребитель для себя может выбрать оптимальный вариант, отвечающий желаемым требованиям;
  2. Радиаторы отопления. Можно сделать свой выбор как в пользу чугунного, так и стального;
  3. Расширительный бачок из стали;
  4. Трубы.

Как же работает система отопления открытого типа?

Первым делом идет подогрев воды в котле. Затем горячая вода под напором поступает в трубы и достигает зоны низкого давления. После того, как горячая вода совершит полный водоворот и отдаст тепло, она возвращается в начальную точку – котел. В связи с тем, что под действием высоких температур вода расширяется, необходим в системе расширительный бак. Он выполняет роль компенсатора лишнего объема воды. Бак является предметом, который запаян не герметично. Для облегчения запуска системы отопления необходимо установить врезной кран. С его помощью из системы удаляется воздух. Принцип работы открытой системы отопления делят на два этапа:

  • «Подача». Вода нагревается, поступает по трубам в радиаторы и обогревает помещение;
  • «Обработка». Остывшая вода из радиаторов по трубам возвращается в котел.

Особенности обустройства открытой системы отопления:

Обязательно располагайте расширительный бак выше уровня остальных приборов системы отопления;

В качестве теплоносителя выберите воду, а не антифриз;Поскольку вода при нагревании способна испаряться, важно контролировать ее уровень в котле и вовремя пополнять запасы

Где возможно установить газовый котел

Установка газового котла в доме должна соответствовать определенным требованиям. Причем они обязательны к выполнению, не завися от того, работает ли он для ГВС или нет.

1. Монтировать котел следует в отдельностоящей комнате, площадью не менее 4 м2, а потолки обязаны быть не меньше 2,5 метров. Правила еще обозначают объемный размер комнаты – не менее 4 м3.

2. В помещении с котлом обязательно необходимо открывающаяся форточка или окно. Дверь должна быть не меньше, чем 80 см шириной.

3. Запрещена внутренняя отделка из горючих материалов. Технология подвесных потолков запрещается.

4. В комнату необходимо организовать постоянный приток свежего воздуха. Проем для притока обязан быть постоянно открытым, а его сечение обязано быть от 8 см2 на каждый 1 кВт от заявленной мощности греющего оборудования.

Обращаем внимание! Для того, чтобы установить газовый котел в доме мощностью 30 кВт нужно8 м3 свободного пространства. Далее по увеличению мощности – для 31-60 кВт должны обеспечены 13,5 8 м3, для 61-200 кВт требуется от 15 м3 свободного объема. Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

  • Выхлопная труба обязана быть выведена в отдельно стоящий газоход. Подключение к вентиляционным каналам запрещается.
  • Горизонтальный газоход должен быть длиной не больше 3 метров внутри помещения. Допускается организовать не более трех углов и поворотов.
  • Из дома газоход выходит вертикально. Высота на 1 метр больше, чем самое высокое место фронтона.
  • Дымоход обязан быть выполнен из основ высокостойких к химическим и термическим воздействиями. Использование основы слоистого характера (асбестоцементные трубы) разрешается лишь на удалении от 5 метров от обреза выходного патрубка.

Когда происходит подключение газового котла на кухне требований еще добавляется:

  • Высота навешивания котла обязана быть организована по следующей схеме – наинижний патрубок не должен быть ниже верхней части излива у мойки. Однако, при любом случае высота от пола не должна быть менее 80 см.
  • Под навешенным котлом должно быть свободное пространство.
  • Пол под газовым оборудованием требуется застилать металлическим листом (размер 1000 х 1000 мм). Требования газовиков и противопожарной службы не допускают асбестоцементных покрытий, т.к. он со временем стирается. С другой стороны требования СЭС не допускают наличия в доме элементов, которые содержать асбест.
  • Помещения с газовым оборудованием не должны иметь каких-либо полостей, в которых возможно скапливание взрывоопасных смесей или продуктов сгорания.

Как можно заметить правила жестко регламентируют процесс установки. Однако, этому есть оправдание, т.к. газ опасная штука. Именно поэтому о монтаже газового котла можно забыть, если:

  1. Вы владелец квартиры в многоэтажном доме (хрущевке), в котором отсутствует магистральный газоход.
  2. На кухне имеются обустроенные фальшпотолки или капитально сделанная деревянная мебель.
  3. При отсутствии приватизации на квартиру. Возможна только установка водогрейного аппарата. Все дело в том, что потребуется перепланировка, которую разрешено выполнять лишь владельцам.

Остальные случаи разрешают установку в квартирах водогрейных котлов. Настенные отопительные допускается, а вот с напольными все будет с большими проблемами.

Частный дом будет в этом плане проще. В подобном случае нет четких требований для обустройства котельной в самом в доме. Можно соорудить пристройку, не вызывающую лишних вопросов.

В частном жилье вообще самым лучшими вариантом станет установка настенного котла. Для него не потребуется обустройства хитрых защитных сооружений.

Обустройство помещения под котел

Устанавливать настенный газовый прибор лучше всего на кухне, планировка которой соответствует стандартам относительно размещения такого оборудования. Также в этом помещении уже имеется подводка и воды, и газа.

Вот как выглядят нормы установки газового котла в квартире:

  1. Площадь помещения, где планируется монтаж оборудования, когда потолки в нем не ниже2,5 метра, должна превышать четыре квадратных метра.
  2. В обязательном порядке наличие окна, которое открывается. Его площадь должна составлять 0,3 кв. м. на 10 кубометров объема. Например, размеры помещения 3х3 метра с высотой потолков 2,5 метра. Объем составит 3х3 х2,5 = 22,5 м3 . Значит, что площадь у окна не может быть менее 22,5: 10 х 0,3 =0,675 кв. м. Данный параметр у стандартного окна 1,2х0,8 =0,96 кв. м. Оно подойдет, но наличие фрамуги или форточки обязательно.
  3. Ширина входной двери не может составлять меньше80 сантиметров.
  4. Должны иметься вентотверстия, находящиеся под потолком.

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

  • 10 кВт на 100 кв.м;
  • 15 кВт на 150 кв.м;
  • 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

  • атмосферные условия в местности;
  • размер жилой постройки;
  • коэффициент теплопроводности стены;
  • фактическую теплоизоляцию здания;
  • систему регулировки мощности газового котла;
  • объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

  • 0.7 до 0.9 южные территории РФ;
  • 1.0 до 1.2 центральные регионы РФ;
  • 1.2 до 1.5 Московская область;
  • 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом:
Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

  • ванная комната – 8.0-9.0 л/мин;
  • душевая установка – 9 л/мин;
  • унитаз – 4.0 л/мин;
  • смеситель в мойке – 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

  • 100 л, Мо – 24кВт, 14 мин;
  • 120 л, Мо – 24кВт,17 мин;
  • 200 л, Мо – 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

Настройка температуры котла

При настройке температуры как воды, так и отопления важно не бросаться в крайности. Не стоит использовать максимальные или минимальные значения

Для горячей воды подойдет температура 38-39⁰.

Ставить температуру больше и мешать потом с холодной нет смысла, так как котёл эффективней прогревает полный поток, чем половинчатый, который потом регулируется смесителем.

Если вы используете термостат, лучше всего устанавливать его в самой холодной комнате, выставляя на нем температуру таким образом, чтобы в доме было комфортно.

Важно, чтобы на него не оказывали влияние расположенные близко отопительные приборы и прямые солнечные лучи

Вот такое чудо может идти в комплекте с котлом.

Кто бы что ни говорил, но теплые полы — это сила. Если сравнивать площадь теплоотдачи радиатора и пола, преимущество отнюдь не в пользу первого. Да и радиатор остывает несравненно быстрее бетонной глыбы.

Сделав в своем доме теплым полом все помещения кроме спален, я остался доволен, как кот. А какой кайф заходить утром в ванную и ступать на теплый как коврик кафель…

Котельная на втором этаже частного дома

Коттеджи небольших размеров не всегда имеют подвал, и найти в них место для котельной бывает нелегко. А что, если установить котел на мансарде? Такая возможность действительно существует, но ее реализация имеет свои особенности, о которых и пойдет речь в этой статье.

Прежде всего, стоит отметить, что установка котла выше первого этажа – это не лучший вариант, однако зачастую он является единственно возможным. Обычно его не выбирают – он напрашивается сам.

Какой тип котла может быть установлен на мансарде?

Теоретически на мансарде можно установить как газовый, так и твердотопливный котел, однако обслуживать последний на этаже будет намного сложнее и неудобнее. Для большинства односемейных коттеджей подойдет газовый котел мощностью около 30 кВт. Его необязательно надо устанавливать в специальном помещении – котельной. Существуют навесные котлы, которые обычно навешивают на стену кухни.

В этом случае стена должна быть в состоянии выдержать нагрузку котла, а иногда котла с бойлером. Впрочем, технически это решаемо, даже если стена каркасная. Напольные газовые котлы более мощные, габаритные. Их используют для отопления средних и больших коттеджей, где найдется место для отдельной котельной.

Мы же говорим о коттеджах малых размеров, для отопления которых вполне хватит мощности напольных моделей.

Газовый котел можно установить на любом этаже дома, включая мансардный. При этом котлы, работающие на сжиженном газе, могут быть установлены на первом, втором или мансардном этаже, но не в подвале. Данное ограничение связано с правилами пользования сжиженным газом и правилами пожарной безопасности. Дело в том, что сжиженный газ тяжелее воздуха, поэтому при утечке собирается в самой нижней точке.

Гидроизоляция при этом должна заходить на стены на 10 см. Однако, планируя установку жидкотопливного котла на этажах, не следует забывать о запахе дизтоплива, который так или иначе будет присутствовать в помещении. Соответственно, если это жилое помещение, то от установки жидкотопливного котла в нем лучше отказаться.

Кроме того, работа котла сопровождается звуком нагнетаемого воздуха, который особенно становится слышен в ночное время, когда остальные источники шума затихают.

Дополнительные условия монтажа

Нужно помнить, что размещать газовые приборы в подвалах многоквартирных домов запрещено. При установке необходимо руководствоваться следующими правилами из п.7.3.8:

  1. Газовые агрегаты и теплогенераторы монтируют на стенах из негорючих или трудновоспламеняющихся материалов.
  2. Установку необходимо проводить так, чтобы промежутки между прибором и стеной составляли не меньше 3 см.
  3. Отделка стен вблизи теплогенератора должна быть выполнена из огнеупорных материалов.
  4. Облицовочное покрытие должно выходить за пределы корпуса агрегата не меньше, чем на 10 см.
  5. Для напольного оборудования нужно принимать дополнительные меры пожарной безопасности. Поверхность пола в месте установки теплогенератора следует покрыть специальными негорючими материалами. Этот участок необходимо обустроить так, чтобы он выходил за пределы корпуса газового прибора минимум на 10 см.

В официальном нормативном документе по отоплению, вентиляционным устройствам и кондиционированию 41 – 01–2003 в разделе о системах теплоснабжения приведены правила монтажа и эксплуатации газовых приборов, а также техусловия для помещений, где подключается подобная аппаратура.

Отличие оборудования

Два затронутых выше варианта котлов (одноконтурный и двуконтурный) являются всего лишь укрупненными характеристиками широкого ассортимента газового оборудования. Они взяты в пример в связи с тем, что установка такого газового котла может быть выполнена своими руками. Другие же варианты газовых обогревательных устройств потребуют привлечения профессионалов. Благо сейчас найти специалиста для монтажа не составить труда. Они и комнату подготовят, и документацию оформят.

Котел для ГВС

Подобное оборудование часто называют «водогрейка». По своей сути они на самом деле простые по своей конструкции. Кроме теплообменника и горелки ничего и нет. Для работы следует подвести к нему газовый и водяной шланг, а также оборудовать дымоход. Все больше ничего не потребуется. Конечно же, не нужно забывать об оформлении разрешительной документации на подключение газового котла. Иначе имеется риск получить серьезный штраф.

Котельная для дома

Двухконтурное газовое оборудование с автоматикой выпускается настолько проработанным, что процесс монтажа является точно таким же, как и у простой водогрейки. Наличие автоматического регулирования обусловлено не только легкостью установки и монтажа. Она способна контролировать окружающую температуру и регулировать по необходимым установкам. Во время работы подобного котла расходование газа может быть снижено до 70%.

Но монтаж газового котла такого типа обладает значительным недостатком. Если будет нарушаться электроснабжение дома, то котел работать не станет. Одновременно с ним перестанет работать и циркуляционный нанос, при его наличии. Придется позаботиться о дополнительном резервном электроснабжении. Как правильно подобрать электрогенератор можете посмотреть здесь.

Требования к организации помещения котельной

Если мощность котла не превышает 200 кВт – в качестве котельной можно использовать любые встроенные комнаты дома. К ним относятся цокольные и подвальные комнаты. Для котлов мощностью до 30 кВт минимальный объем комнаты должен быть не менее 7,5 м³. Соответственно для оборудования от 30 до 60 кВт – 13,5 м³, более 60 кВт – от 15 м³. Также нужно учитывать другие характеристики котельной.

К ним относятся следующие требования:

  • площадь вентиляционного отверстия для газовых котлов до 30 кВт – 0,02 м², от 30 до 200 кВт – 0,025 м² (о вентиляции котельной читайте здесь);
  • расстояние от выступающих частей оборудования до стен регламентируется производителем;
  • наличие фрамуги или форточки для уменьшения концентрации газа при его утечке, обеспечивающее трёхкратную замену воздуха за 1 час;
  • естественное и искусственное освещение помещения, отношение площади окна к объему – 0,03 м² на 1 м³;
  • если котельная располагается на первом или цокольном этаже – обязательно обустраивают отдельный ход, дверь должна открываться наружу;
  • высота потолков – не менее 2,5 м;
  • на стены, в зоне монтажа котла, устанавливается огнеупорный материал, предел огнестойкости которого не менее 0,75 ч.

Размещение компонентов теплоснабжения свободное. Главное требование – рядом стоящие предметы не должны препятствовать проведению ремонтных или профилактических работ.

проектировании котельной для газового и твердотопливного котла читайте здесь

Помещение для установки газового котла

Объем помещения под газовый котел зависит от типа агрегата и его мощности. Все требования к котельной или другому месту, где размещается устройство, прописаны в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000.

Газовые котлы отличаются по типу камеры сгорания:

  • агрегаты с открытой камерой сгорания (атмосферные);
  • устройства с закрытой топкой (турбированные).

Для вывода продуктов сгорания из атмосферных газовых котлов потребуется установка полноценного дымохода. Такие модели берут воздух для процесса горения из помещения, в котором находятся. Поэтому данные особенности требуют устройство для газового котла отдельного помещения – котельной.

Агрегаты, оснащенные закрытой топкой, можно размещать не только в частном доме, но и в квартире многоэтажного здания. Вывод дыма и приток воздушных масс осуществляется коаксиальной трубой, которая выходит через стену. Отдельной котельной турбированные устройства не требуют. Их обычно устанавливают в кухне, ванной комнате или прихожей.

Требования к котельной

Минимальный объем помещения для установки газового котла зависит от его мощности.

Мощность газового котла, кВтМинимальный объем котельной, м³
менее 307,5
30-6013,5
60-20015

Также котельная для размещения атмосферного газового котла должна соответствовать следующим требованиям:

  1. Высота потолка – 2-2,5 м.
  2. Ширина дверей – не меньше 0,8 м. Они должны открываться в сторону улицы.
  3. Дверь в котельную не должна герметично закрываться. Требуется оставить зазор между ней и полом шириной 2,5 см или сделать отверстия в полотне.
  4. В помещении предусматривается открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Для обеспечения качественного освещения на каждый 1 м³ объема топочной следует добавлять 0,03 м2  площади оконного проема.
  5. Наличие приточно-вытяжной вентиляции.
  6. Отделка из негорючих материалов: штукатурка, кирпич, плитка.
  7. Электрические выключатели освещения, установленные снаружи котельной.

Обратите внимание! Установка пожарной сигнализации в котельную не обязательное, но рекомендуемое условие. В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ.

Требования к помещению для установки турбированного агрегата

Газовые котлы с закрытой камерой сгорания мощностью до 60 кВт не требуют выделения отдельной топочной. Достаточно того, чтобы помещение, в котором устанавливают турбированный агрегат, соответствовало следующим требованиям:

  1. Высота потолка более 2 м.
  2. Объем — не менее 7,5 м³.
  3. Имеет естественную вентиляцию.
  4. Ближе чем 30 см рядом с котлом не должны находиться другие приборы и легкогорючие элементы: деревянная мебель, шторы и т.д.
  5. Стены выполнены из огнестойких материалов (кирпича, плит).

Компактные навесные газовые котлы размещают даже между шкафчиками в кухне, встраивают в ниши. Двухконтурные агрегаты удобнее устанавливать рядом с точкой водозабора, чтобы вода не успевала остыть до выхода потребителю.

Помимо общепринятых норм, в каждом регионе существуют также свои требования к комнате для монтажа газового агрегата

Поэтому важно узнать не только, какой объем помещения нужен для установки газового котла, а и все нюансы размещения, действующие в данном городе

Нормы и правила установки навесного котла на газе

Строительные нормы и правила установки навесных газовых котлов, описаны в СНиП 31-02-2001. а также, поправках от 26.05.2004 и СП 42-101-2003. В указанных регламентирующих документах, описываются общие положения, связанные с расположением, требованиями пожарной и эксплуатационной безопасности.

Дополнительные указания, относительно проведения монтажных работ, содержатся в руководстве по установке, прилагаемом заводом изготовителем агрегата.

Прежде чем приступить к монтажу настенного котла отопления своими руками, потребуется выполнить несколько обязательных условий:

  • Получить технические условия на установку. В газовой службе, должны проверить возможность подключения отопительного агрегата к центральной магистрали.
  • Изготовить проект. Необходимость проекта для установки, существует в каждом случае, за исключением ситуаций, когда теплогенератор меняется на идентичный по мощности и модели.
  • Сделать согласование – после изготовления проекта и получения технических условий, документы подаются на согласование в органы Газнадзора. Если все в порядке, выдается разрешение на установку.

После получения результатов согласования, можно приступать к монтажу настенного газового котла отопления своими руками. Чтобы работы прошли с наименьшими нарушениями, учитывают несколько действующих требований, связанных:

  1. С высотой установки.
  2. Требованиями пожарной безопасности.
  3. Указания, относительно внутренней отделки котельной.

На какой высоте вешать газовый котел на стену

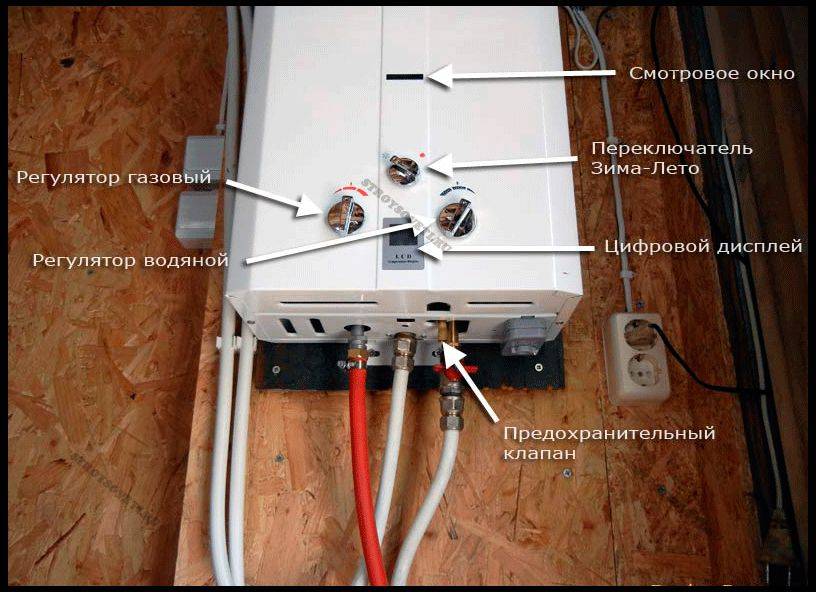

При установке настенного котла, нужно учитывать расстояния, указанные в СП 42-101-2003. В частности, в нормах прописано, что от основания пола до горелочного устройства, должно быть не менее 0,9 м, и не больше 1,2 м. Справедливости ради, стоит заметить, что требования относятся к проточным газовым водонагревателям, но, газовщики применяют эти нормы и к котлам.

Согласно указаниям, минимальное расстояние до пола от нижней части корпуса, не должно быть менее 80 см. При определении расположения котла, учитывают еще один параметр. Минимальная высота установки, определяется по расстоянию от дымоходного канала. Требования оговаривают, что котел необходимо опустить вниз, как минимум, на два диаметра дымоходной трубы. Как правило, теплогенератор устанавливают в пределах от 0,8 до 1,8 от уровня пола.

Пожарная безопасность при монтаже навесного котла

При установке настенного газового котла, предъявляются требования пожарной безопасности. Предусматриваются минимальные противопожарные разрывы:

  • От поверхности стены, на которую монтируется агрегат не менее 10 см.
  • От противоположной стены, не менее 40 см.

Правила пожарной безопасности указывают на необходимость установить термоизоляционный щит, на стене, под газовым котлом. При подключении дымохода и проведения трубы через кровлю, и межэтажные плиты перекрытия, предусматриваются противопожарные разрывы.

Между помещением, используемым под котельную и жилыми комнатами, устанавливается перегородка из негорючих материалов, с высокой степенью огнестойкости. При подключении к трубопроводу, используется гофрированная металлическая труба. Полностью резиновые шланги или защищенные металлической оплеткой, запрещены.

Как и чем отделать стены за газовым котлом

Согласно СП, обшить стену в котельной под котлом, можно асбестовой плитой, закрытой нержавеющей или оцинкованной сталью. Защитный экран, должен выступать по периметру котла, на 10 см. Допускается облицовка кирпичной или бетонной стены, керамической плиткой, либо штукатуркой.

Отдельно оговариваются требования к отделочным материалам, при установке настенного котла, используемым для потолка. Согласно существующим нормам, запрещается, при облицовке использовать пластик, оклеивать потолок обоями. Допускается монтаж гипсоволоконных или гипсокартонных плит, с последующим выравниванием штукатурными смесями и шпаклевкой, и окрашиванием водоэмульсионными красками.

В случае монтажа газового теплогенератора в деревянном доме, требования безопасности ужесточаются. При установке навесных котлов, стена закрывается базальтовым утеплителем, толщиной не менее 5 см. Сверху, закрывается листовой сталью.

Теплоизоляционный материал для установки котла на деревянную стену, обязательно выбирают среди негорючих материалов, с термоустойчивостью и способностью выдерживать нагрев свыше 1000°С. Для работ, оптимально подходит базальтовая (не минеральная) вата.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
