Как сооружается выгребная яма из бетонных колец: схемы + пошаговое руководство

Применение бетонных колец: за и против

Основное, чем «подкупают» септики из бетонных колец – доступная стоимость при высоких эксплуатационных параметрах. Ведь железобетон по праву считается одним из самых прочных материалов.

Септики из бетонных колец славятся надежностью и долговечностью; грамотно построенная конструкция обладает высокой прочностью

Среди неоспоримых достоинств бетонных септиков, состоящих их двух отсеков, стоит выделить:

  • Устойчивость к грунтовым подвижкам, резким залповым сбросам канализационных стоков и агрессивному воздействию канализационной среды.
  • Способность перерабатывать кубометры стоков. В процессе многоступенчатой очистки основная масса стоков выводится в виде осветленной жидкости за пределы сооружения. На дне оседает лишь малая часть ила, образованная в результате переработки органической составляющей бактериями, всегда присутствующими в канализационных массах.
  • Простоту эксплуатации и обслуживания. Привлекать ассенизаторов для очистки стенок вместительной конструкции от наслоений нужно лишь раз в два-три года.
  • Долгий срок службы. Эксплуатационный период бетонных колец может достигать более полувека, а при надлежащем уходе – еще дольше.

Очистные сооружения, выполненные из бетонных колец, не «всплывут» на поверхность под действием морозного пучения грунтов, как этот часто случается с легковесными резервуарами.

Для возможности контролировать работу очистителя, своевременно производить откачку содержимого и в случае необходимости выполнять ремонтные работы каждый отсек снабжен отдельным люком

Но такая конструкция имеет и свои недостатки:

  • Необходимость привлечение строительной техники для монтажа. Тяжеловесные кольца доставить на место и погрузить в котлован без применения строительной техники практически нереально.
  • Выделение под обустройство большой территории, что не всегда представляется возможным на участках малой площади.

Резервуары, выполненные из бетонных колец, в процессе эксплуатации могут утратить герметичность. Причиной разгерметизации конструкции может стать появление трещин и подтекания в местах состыковки элементов.

Задача хозяина – периодически проверять внутренние стенки резервуаров на наличие трещин, а стыковочные швы на герметичность и в случае надобности ликвидировать дефекты

Среди «минусов» сооружения некоторые пользователи выделяют и тот момент, что даже при правильном монтаже в районе размещения септика витает неприятный запах, источаемый содержимым.

Но этот дефект легко устранить, задействовав биопрепараты, в составе которых присутствуют бактерии, перерабатывающие органику. Они легко устраняют проблему, но при этом не наносят ущерб бетонной поверхности и канализационному трубопроводу.

Выгребная яма из бетонных колец

Использование готовых железобетонных конструкций, в данном случае – бетонных колец, существенно ускоряет строительство, поэтому их используют довольно часто. Такие элементы можно использовать для обустройства и герметичной, и поглощающей выгребной ямы.

В первом случае берут монолитные кольца, а во втором – используют специальные кольца с отверстиями.

Для сооружения проницаемой выгребной ямы, предназначенной для дополнительной очистки перемещенных из септика стоков, можно приобрести бетонные кольца с перфорацией

Конечно, следует использовать целые элементы без трещин, чтобы в процессе эксплуатации сооружение не развалилось.

Чтобы сделать выгребную яму из бетонных колец, следует выполнить следующие шаги:

  1. Выбрать место для сооружения.
  2. Сделать разметку.
  3. Выкопать котлован.
  4. Выровнять дно.
  5. Залить дно ямы бетонной стяжкой.
  6. Установить бетонные кольца.
  7. Проложить необходимые канализационные трубы.
  8. Заделать швы.
  9. Провести работы по гидроизоляции и герметизации.
  10. Выполнить засыпку котлована.
  11. Установить бетонное перекрытие с отверстием и крышкой.
  12. Установить вентиляционные конструкции.

Конечно, для поглощающей выгребной ямы бетонировать дно нет никакой необходимости. Вместо стяжки на дно следует положить слой гравия или щебня, чтобы улучшить дренаж сооружения. А для герметичной конструкции можно найти готовое бетонное кольцо, в котором уже есть дно. Но такие варианты встречаются не часто.

Бетонирование дна выполняют с помощью стяжки толщиной около 10 см. Для придания слою дополнительной прочности в состав добавляют щебень. раствор должен быть максимально однородным, чтобы добиться равномерного высыхания.

Пока стяжка не высохнет, продолжать работы по обустройству выгребной ямы нельзя. Придется подождать не меньше недели. После высыхания на стяжке могут появиться огрехи – трещины, неровности и т.п. Их необходимо устранить с помощью специального ремонтного раствора.

Бетонные кольца следует устанавливать очень аккуратно. Это можно сделать с помощью крана или вручную. Соединения уплотняют с помощью резиновых прокладок, можно использовать старые автомобильные камеры. На стыках кольца изолируют с помощью раствора.

Изнутри гидроизоляцию выгребной ямы рекомендуется выполнить с помощью жидкого стекла.

Для установки бетонных колец в выгребную яму рекомендуется использовать специальную строительную технику. Эту работу можно выполнить и вручную, но придется задействовать несколько человек

Для прокладки канализационных труб роют траншею с небольшим уклоном – около 3 градусов. Рекомендуемая глубина такой траншеи – не менее одного метра, чтобы трубы не замерзали зимой. С этой же целью трубы укрывают слоем теплоизоляционных материалов.

Отверстие в бетонном кольце для подключения канализационной трубы можно сделать с помощью перфоратора.

Канализационные трубы рекомендуется укладывать на глубину более одного метра, т.е. ниже глубины промерзания грунта, чтобы стоки не замерзли и не разорвали конструкцию

После того, как трубы уложены, качество работ проверяют, спуская в канализацию немного воды. Убедившись, что течи нет, можно приступать к засыпке траншеи. В качестве верхнего перекрытия обычно используют железобетонную плиту.

Лучше всего выбрать конструкцию, в которой уже выполнено круглое или квадратное отверстие для обслуживания. Такое отверстие закрывают стандартной крышкой.

Хорошая вентиляция выгребной ямы способствует улучшению переработки отходов и удалению неприятных запахом. Для вентиляции в верхнем перекрытии следует обязательно сделать специальное отверстие и вывести вверх трубу.

Подойдет пластиковая труба диаметром не менее 100 мм. Сверху ее необходимо накрыть специальным дефлектором, чтобы предотвратить проникновение осадков в сточные воды.

Сильные и слабые стороны выгребной ямы из бетонных колец

Главное преимущество — длительный срок службы. В среднем она может функционировать около 50 лет. Для того чтобы увеличить этот срок, достаточно будет регулярно очищать сливную яму и проводить работы, связанные с ремонтом небольших трещин, которые могли бы привести к разрушению конструкции. Следует отметить и другие плюсы резервуара из бетона:

  • Стенки такой выгребной ямы отличаются герметичностью, кроме места соединения колец. За счет этого конструкция надежно защищает участок от попадания в него отходов.
  • Уровень подземных вод никак не влияет на размещение бетонных колец в земле, чего нельзя сказать о септике из покрышек или пластиковых резервуарах.
  • Подобный сток прост в эксплуатации. Для его очистки идеально подойдут различные химические и санитарные средства, изготовленные своими руками. А для механической очистки поверхности от иловых загрязнений можно использовать металлическую щетку.
  • Доступность. Бетонные кольца — это тот материал, который не придется долго искать по всем строительным магазинам города. Как правило, они продаются в каждом из них.

Также выгребная яма имеет и свои недостатки:

  1. Трудности при установке бетонных колец. Чтобы решить данную проблему, потребуется привлечь подъемные механизмы. Как правило, одно бетонное кольцо с внутренним диаметром до 70 см может весить около 46 кг. Естественно, самостоятельно человек не сможет поднять такую тяжесть.
  2. Движение грунтов пагубно воздействует на целостность железобетонных элементов. Поэтому не следует располагать выгребную яму в тех местах, где присутствует пучинистая почва с повышенной концентрацией глины.
  3. Трудности с наиболее приемлемой глубиной выгребной ямы. В большинстве случаев приходится достаточно глубоко вырывать котлован под резервуар. Вследствие этого в будущем при использовании канализации могут возникнуть проблемы. Например, сложности при ассенизаторской очистке, яма быстро покроется илом.

Это интересно: Заливка бетона в опалубку

О схемах частной канализации

На загородных участках реализуют несколько схем канализации. Подходящую схему выбирают, исходя из нескольких условий — параметров грунта, рельефа местности, сезонности проживания и количества человек, постоянно живущих в доме. Обычно сооружают три вида септиков:

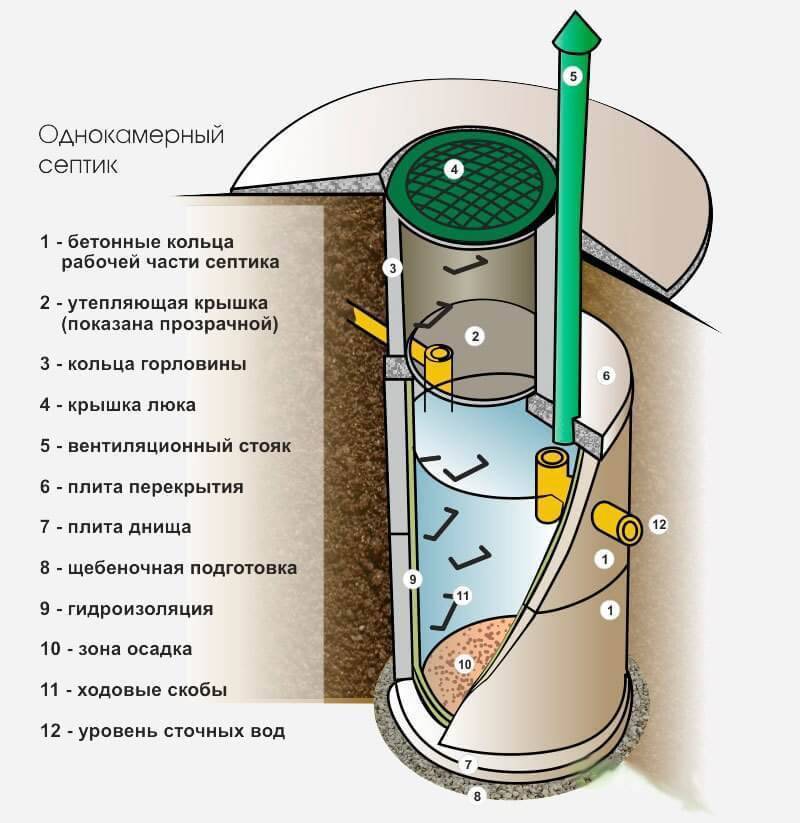

  • Однокамерный септик. К простому однокамерному устройству прибегают, если в загородном доме живут 1-3 человека (постоянно или периодически). Главный недостаток септика состоит в том, что он выполняет в основном накопительную функцию и не способен качественно очистить сточные воды. Поэтому вызов ассенизаторской машины — частое событие в жизни владельцев однокамерного устройства.
  • Двухкамерный септик. Если в загородном доме постоянно живет 3-4 человека, оптимальным способом утилизации канализационных стоков станет септик с двумя камерами; каждый из резервуаров состоит из двух-трех колец. Для бесперебойной работы необходимо соблюдение комплекса условий: уклона труб, организации гидрозащиты и теплоизоляции. Второй (переливочный) колодец является местом доочистки сточных вод; окончательно вода очищается на дренажном участке (фильтрационном поле). Двухкамерный септик объемом 5 м3 без откачки может проработать 10-12 лет.

Принципиальная схема трехкамерного септика Источник note.taable.com

Трехкамерный септик. Устанавливается в доме с большим количеством сантехнического оборудования, где суточный объем отходов достигает (и превышает) 10 м3. Такое сооружение требует затрат, но его установка оправдана, если в доме живет большая семья или часто бывают гости. В двух первых емкостях проходит процесс бактериального брожения и разложения, благодаря чему стоки отстаиваются. В третьем колодце происходит доочистка. Вода, прошедшая все три камеры, считается технической, ее разрешается использовать для полива.

В любом из трех вариантов жби кольца для канализации являются материалом, обеспечивающим длительную и бесперебойную эксплуатацию системы.

О производстве бетонных колец в следующем видео:

Правила эксплуатации ямы из бетонных колец

Чтобы самостоятельно сделанная выгребная яма прослужила как можно дольше, необходимо придерживаться основных правил эксплуатации:

  • Регулярная откачка. Выкачивать отходы нужно всегда. Лучше делать это с определенной периодичностью, например, раз в 2 недели. Не нужно ждать, пока резервуар заполнится.
  • Вентиляция. Вентиляционный стояк можно сделать из обычной пластиковой или стальной трубы.
  • Использование бактерий. Они ускоряют процесс разложения стоков и борются с неприятными запахами.

С бактериями работать нужно лишь после изучения инструкции, в защитных перчатках и очках.

Обустроить яму из бетонных колец своими руками можно всего за несколько дней. Это отличное решение для дачи или частного дома, которое позволяет сэкономить деньги и организовать качественную канализационную систему с утилизацией сточных отходов.

Оцените эту статью

Разновидности выгребных ям

Все виды канализационных резервуаров данного типа могут быть разделены на несколько основных видов.

В то же время существуют некоторые ограничения с точки зрения возможности установки такого очистного сооружения.

  • Вода через фильтр будет беспрепятственно уходить в грунт только в том случае, если почва на участке песчаная, рыхлая, с хорошей влагопроницаемостью. Глина или суглинок могут пропускать стоки в первое время, однако вскоре станут практически герметичным препятствием.
  • Еще одно условие – низкий уровень залегания грунтовых вод. Считается, что грунтовые воды должны пролегать не ближе, чем 50-100 см от нижней части очистной конструкции, чтобы избежать смешивания их с загрязненными стоками и распространения вредных веществ.

Выбор объема резервуаров любого типа нормируется санитарными нормами и правилами и должен быть не менее суточного объема стоков, умноженного на 3. Рассчитать такое количество можно, исходя из норм потребления воды на одного человека – 200 литров в сутки. Очевидно, что минимальный объем выгребной ямы для дачи может быть меньше из-за периодичности ее использования. В то же время следует помнить, что, чем меньше объем резервуара, тем чаще придется вызывать ассенизаторскую машину и оплачивать ее услуги.

В ямах без дна и в двухкамерных моделях можно использовать специальные биопрепараты, способствующие разложению органических примесей. Это будет способствовать снижению скорости наполнения резервуаров.

Это интересно: Особенности и виды плит перекрытия

Почему лучше всего выгребную яму делать из бетонных колец

С бетоном такого не произойдет

В качестве выгребной ямы можно приспособить любую емкость. Ее иногда выкладывают прямо на месте, из различных штучных материалов — или используют монолитный бетон. Но сборка из бетонных колец имеет неоспоримые преимущества.

Перечислим их:

  1. Работу по устройству выгребной ямы можно выполнить за несколько часов.
  2. Если приобрести бывшие в употреблении кольца и плиты, то цена строительства будет минимальной.
  3. Бетон долговечен, выгребная яма из него простоит долгие годы.
  4. Работы по возведению не требуют особой квалификации, их легко можно произвести своими руками.
  5. Бетон устойчив к повышенной влажности и почти всем агрессивным веществам, содержащимся в фекалиях.
  6. Бетонные стенки, вместе с правильно сделанной гидроизоляцией, надежно защищают окружающую почву и грунтовые воды от проникновения нечистот.
  7. Бетонные кольца и плиты имеют значительную прочность. При необходимости уличный туалет можно поставить прямо над ямой. Не страшны и просадки или подвижки грунта, которые могут разрушить другие конструкции.

Вначале определяем место

Некоторые требования к размещению выгребной ямы

Как при любых строительных работах, нужно сразу определиться с местом возведения сооружения. Для выгребной ямы следует ориентироваться на следующие критерии.

  • Располагать ее желательно дальше от жилых строений и особенно кухни, минимальное расстояние от построек не менее 5 метров.
  • Чтобы не мешать соседям, от ямы до забора должно быть не меньше 2 метров.
  • По санитарным нормам, выгребная яма должна отстоять от колодца на расстояние:
  1. минимум 20 метров, если почва глинистая;
  2. 30 метров — суглинок;
  3. супесь — 50 метров.
  • Выбирать сухое и желательно возвышенное место, так как по правилам от дна до отметки грунтовых вод должно быть не менее метра.
  • Место, где будет располагаться выгребная яма, не должно подтапливаться при дождях и во время таянья снега, иначе придется откачивать не только нечистоты, но и их.
  • Не должны мешать и подземные коммуникации — водо- и газопровод, силовые и телефонные кабеля. Не забывайте: у всех у них есть охранные зоны, в которых запрещено проведение земляных работ.
  • Помешают и рядом стоящие деревья и кустарники. У некоторых из них корни отходят на значительное расстояние от ствола, и могут при своем росте повредить сооружение. Если нет выбора, то придется их удалить.
  • Максимально близко должен находиться или планироваться выход внутридомовой канализации. Чем больше он отдален, тем больше придется углубляться в землю. Так, самотечные коллекторы должны иметь уклон, а ввод их в яму должен быть выше отметки максимального ее наполнения.
  • К выгребной яме должен быть удобный подъезд для ассенизационных машин, в том числе и большой вместимости.

К яме должен быть обеспечен подъезд ассенизационной машины

Такой длинный рукав — большая редкость

Определяем размеры

Определение размеров — это практически и есть проектирование нашей конструкции. Инструкция, как рассчитывается схема выгребной ямы из бетонных колец, следующая.

Нам потребуется немного знаний геометрии

Определяем объем

Количество стоков примерно равно количеству потребленной воды

Можно воспользоваться данными из квитанций

Сразу нужно определить, какое количество стоков будет в яме максимально накапливаться. Для этого не нужно точных расчетов, установки специального счетчика или замеров объема всех нечистот, образующихся в доме.

Все дело в том, что 99 % стока — это та вода, которая пришла в дом (по такому принципу коммунальники выставляют счета за водоотведение).

Поэтому выполняем следующие шаги:

  1. По показаниям водомера определяем, сколько воды вы потребили за промежуток времени (например, за месяц). Если счетчика воды нет, то можно посмотреть квитанции — нормативы по которым выставляется счет довольно точные.
  2. Узнаем, сколько воды мы потребляем за день простым делением. Например, 3 кубометра делим на тридцать дней месяца, получается 100 литров в день.
  3. Умножаем полученное число на количество дней между заказами ассенизационной машины. Например, мы можем вызывать машину раз в полтора месяца. Но делаем еще запас на всякие непредвиденные обстоятельства в две недели. Итого получаем сто литров, умноженные на шестьдесят дней. Получаем, что нам нужна выгребная яма из бетона для сточных вод, объемом не менее 6 кубических метров.

В крайнем случае, в расчет можно взять примерный объем в 1 кубический метр на проживающего в доме человека.

Технология сооружения выгребной ямы


Весь процесс сооружения выгребной ямы делится на два этапа.

Земляные работы и подготовка котлована

Выкапывать котлован можно вручную либо воспользоваться услугами экскаватора. Второй способ быстрый, но дорогой. Котлован в диаметре дожжен быть больше ширины колец на 30-50 см минимум с каждой стороны. Дно сооружения выравнивают и засыпают слоем щебня и песка толщиной 30-60 см. Уложенный материал выравнивают и утрамбовывают.

Монтаж железобетонных колец

Так как выгребная яма – сооружение герметичное, на дно выкопанного котлована надо установить прочное и ровное основание. Здесь два варианта:

  • залить днище бетонным раствором, предварительно уложив армирующий каркас из стальной арматуры;
  • приобрести готовое днище на заводе ЖБИ под размеры железобетонных колец.

Второй вариант проще в плане установки и по скорости проводимых монтажных операций. Но, как и в случае с кольцами из бетона, днище придется устанавливать в колодец с помощью подъемного крана. Главная задача – выставить его точно по горизонтали.

Все бетонные детали (кольца, днище и верхняя крышка) имеют соединительный пазы, которые обеспечивают плотное примыкание изделий друг к другу и формируют герметичный замок, через который вода не сможет просочиться. Однако в любом случае место соединения необходимо отдельно загерметизировать. Для этого используют разные материалы. Самый эффективный – резиновая лента, которую укладывают в соединительный замок между двумя элементами колодца. Есть и другие варианты:

  • гидропломбы, которые при затвердевании расширяются, заполняя пазы соединительного замка;
  • специальные растворы, которые наносят изнутри и снаружи бетонного сооружения в местах стыков;
  • цементный раствор с добавлением жидкого стекла;
  • всевозможные герметики на водной основе;
  • джутовые, пеньковые или льняные шнуры, пропитанные фиброрезиной.

В верхнем кольце необходимо сделать отверстие под канализационную трубу. Для этого предварительно собирается трубный контур от дома к яме. Выкапывается траншея, куда закладываются пластиковые трубы под углом 2-3°, так как канализация на даче – система самотечная. Последние обязательно утепляют. Подведенный контур определяет место расположения отверстия в канализационном колодце, которое надо сделать перфоратором

Самое важное – вход трубы надо загерметизировать цементно-песчаным раствором

Составление проекта и расчеты

Начав строительство без подготовки, вы рискуете нарушить санитарные нормы и создать устройство с ограниченными функциями. Чтобы выгребная яма работала на 100%, необходимо предусмотреть все нюансы и сложности строительства.

Соответственно, для облегчения процесса монтажа и лучшей функциональности всей канализационной системы резервуар необходимо устанавливать как можно ближе к дому.

Многие именно так и делают – зарывают емкость в 2-3 м от здания, не обращая внимания на запах и забывая о нормах и правилах использования сливных ям и различного рода септиков. К слову, рекомендуемое минимальное расстояние от ямы до дома – 5 м.

Схема, показывающая, на каком расстоянии от источников воды, деревьев и дороги должна находиться выгребная яма. К сожалению, нормы не всегда соблюдаются по причине ограниченной площади садового участка

Схему можно дополнить следующей информацией:

  • герметичную емкость устанавливают в любой тип грунта;
  • резервуар с фильтром – только в песчаный, хорошо впитывающий и пропускающий жидкость.

Основание фильтрующего сооружения должно находиться как минимум на 1 м выше, чем водоносный слой.

Для определения глубины залегания водоносных горизонтов лучше обратиться за сведениями в проектную или буровую организацию, проводившую в районе строительства инженерно-геологические изыскания или бурение водозаборной скважины.

Для определения размеров и объема колодца необходимо сделать несложные математические вычисления. Если в доме постоянного проживания есть душ, туалет, стиральная машина, то на 1 человека приходится примерно 150-200 л канализационных стоков ежедневно.

Не забываем, что при подсчете учитываем как минимум 3-кратное количество, то есть еще раз умножаем на 3, получаем 1,35-1,8 м³. Это минимальный объем.

Размеры горловины и части колодца, расположенные выше входа канализационной трубы в расчет брать не нужно. То есть полученный объем – это параметры части, расположенной ниже трубопровода.

Бочки на ассенизаторских машинах не бездонные, в среднем вмещают около 3,5 кубометров отходов, поэтому наполненную до краев большую емкость осушить не смогут

Если коммунальное хозяйство или частная компания, обслуживающая ваш участок, имеет в парке транспорт с цистерной 6-8 м³, имеет смысл установить максимально объемный резервуар.

Объем выгребной ямы рассчитывают по размерам колец, поэтому легче приобрести модели из ассортимента компании, расположенной неподалеку, так как потребуется доставка.

Типовые размеры колец:

  • высота – 0,89 м;
  • диаметр – 1 м.

Кольца с такими размерами выпускают практически все заводы ЖБИ. Для небольшой семьи достаточно трех заготовок, плюс горловина и днище.

Железобетонные кольца (с указанием высоты, диаметра и толщины стенки) и дополнительных элементов для строительства колодцев и выгребных ям ( )

В набор входят:

  • нижний элемент с днищем;
  • стандартные кольца от 1 до 5 шт. – большее количество вызовет сложности с чисткой и откачкой;
  • зауженная горловина;
  • верхняя плита перекрытия с отверстием под люк.

Кольца могут быть обычными и перфорированными для поглощающих колодцев. Люк с крышкой приобретают отдельно.

Кроме стандартных бетонных колец метрового диаметра вы можете подыскать более габаритные заготовки.

Предпочтение следует отдавать кольцам с замковым соединением «паз-гребень», которое гарантирует более высокую степень герметичности и прочности готовой конструкции.

Кроме комплекта бетонных заготовок могут потребоваться следующие строительные материалы:

  • скобы для соединения деталей;
  • герметик для заделки швов;
  • битумная мастика или другой материал для герметизации резервуара с внутренней и внешней стороны;
  • цемент для укрепления засыпки;
  • щебень, гравий и песок для приготовления выравнивающей стяжки или фильтрующего слоя.

Самостоятельно доставить бетонные кольца не представляется возможным – для габаритных и тяжелых деталей необходимо арендовать грузовой автомобиль.

Если на стройплощадке не предусмотрено лебедки, лучше заказать спецтехнику с манипулятором. Одному человеку не справиться. Единственное, что можно сделать самостоятельно – вырыть котлован.

Для монтажа заготовок необходимо как минимум 2-3 пары рабочих рук плюс водитель грузовика.

Вес железобетонной заготовки с диаметром 100 см и высотой 89 см – около 600 кг, поэтому монтаж бетонных колец происходит при помощи крана и бригады рабочих

Идеальный вариант – помощь знакомых, с которыми можно договориться о невысокой оплате. Если среди друзей нет водителей спецтехники и монтажников, можно арендовать машину и оплатить услуги бригады рабочих.

Часто помощь профессиональных монтажников предлагает компания, реализующая кольца для колодцев и сливных ям.

Место размещения конструкции

При проектировании септика санитарную зону размещают таким образом, чтобы в питьевую воду и плодородную почву не могли проникнуть органические отходы. Для этого при выборе места стоит руководствоваться санитарными и строительными нормами и правилами.

Правильное расположение системы очистки на участке регламентируют:

  • СНиП 2.04.03.85. В нем прописаны правила строительства наружных канализационных сооружений.
  • СанПиН 2.2.1/2.1.1.1200-03. В нем перечислены требования для создания зон, являющихся экологически опасными.

Согласно нормам, чтобы избежать размокания фундамента в случае аварийных протечек, септик нужно размещать ниже, чем расположен дом.

Несоблюдение этих требований может привести к появлению риска, при котором неочищенные стоки проникнут в водоносные грунтовые слои (+)

При выборе места обязательно стоит учитывать наличие водоемов с проточной водой, выдерживая расстояние до них в 5 м. Расстояние от деревьев должно составлять 3 м, от кустарников – сокращено до одного метра.

Необходимо также знать, где проложена газопроводная подземная труба. Расстояние до нее должно составлять не менее 5 м.

Поскольку возведение камер очистителя из колец предполагает устройство котлована и применение спецтехники, при выборе места стоит обеспечить свободное пространство для ее подъезда и маневрирования

Но учитывайте, что непосредственно над местом заглубления очистного сооружения машины ставить нельзя. Своим весом они могут разрушить всю конструкцию.

Конструкция и назначение выгреба

Выгребные ямы, как и септики, служат для сбора канализационных стоков. Но это примитивные сооружения, не способные очищать жидкость.

В накопительных резервуарах отходы лишь частично распадаются, в отличие от ЛОС, где стоки делятся на твердые отходы и жидкость, которая в дальнейшем осветляется и достигает чистоты 60-98%.

Галерея изображений
Фото из
Выгребная яма — простейший вариант накопительного канализационного пункта, который в последнее время чаще всего сооружается из бетонных или ж/б колец

Объем выгребного канализационного колодца рассчитывается, исходя из численности проживающих в доме людей. Широкий сортамент колец позволяет выбрать их для устройства накопителя любого объема

Бетонные канализационные колодцы, предназначенные для выполнения функций выгребной ямы, строят путем последовательной установки колец друг на друга

Кольца для возведения выгребного канализационного колодца могут устанавливаться с применением строительной техники или вручную

Модернизированный вариант выгребной ямы предполагает подключение к ней колодца с фильтрующим дном. В такой системе отстоявшаяся сточная вода утилизируется в грунт, благодаря чему ассенизаторов вызывают гораздо реже

При увеличении составляющих независимой канализационной системы степень очистки сточной воды увеличивается. В таких сооружениях две первых камеры с герметичным дном, третья — с фильтрующим

Независимо от того, сколько отдельных колодцев включает канализационная система, каждый из них снабжается собственным люком для обслуживания

Выгребные ямы из бетонных колец засыпают до самого люка. Только по его наличию можно внешне определить наличие канализационных колодцев на участке

Выгребной накопитель из бетонных колец

Канализационный объект для большой семьи

Модульный принцип возведения

Использование средств малой механизации

Организация выгребной ямы с переливом

Трехнамерный канализационный объект

Установка люка над канализационным колодцем

Канализационные колодцы на загородном участке

Все разновидности выгребных ям можно разделить на две категории:

  • герметичные накопительные емкости;
  • сливные ямы с фильтрующим дном.

Для пользователей важными являются 2 отличия – устройство дна резервуара и частота вывоза отходов. Первый тип сохраняет весь объем канализационных стоков, поэтому его опустошают довольно часто, раз в 1-2 недели.

Для второго типа ям ассенизаторов вызывают реже, так как емкость заполняется чуть медленнее. Часть жидкости просачивается через своеобразный фильтр, заменяющий дно, и попадает в грунт.

Схема простейшей выгребной ямы. Обычно ее проектируют таким образом, чтобы объема резервуара было достаточно, и сливные массы не поднимались выше канализационной трубы

С первого взгляда, второй вариант более приемлемый, однако он приемлем только для переработки серых стоков и при его устройстве необходимо учитывать ряд факторов:

  • соблюдение санитарных норм;
  • тип грунта;
  • наличие и местонахождение водоносных слоев.

Если грунт на выбранном участке глинистый, не способный быстро впитывать воду, смысла делать фильтрующее дно нет. То же самое с водоносными горизонтами – присутствует риск заражения и нарушения экологической обстановки.

Существует множество решений для организации выгребных ям: строят сооружения из кирпича, шин, бетона. Наиболее надежными считаются бетонные конструкции и готовые пластиковые емкости.

Резервуары из бетона, созданные путем возведения опалубки и заливки, сложнее в строительстве, чем аналоги из готовых колец, на которых остановимся подробнее.

Схема сливной ямы с фильтрующим дном. Воздухозаборник выводится как можно выше, чтобы неприятный запах, характерный для канализационных накопительных емкостей не нарушал комфортное проживание

Выгреб из бетонных заготовок цилиндрической формы в готовом виде представляет собой колодец от 2 м до 4 м в глубину. Кольца в количестве 2-4 штук ставят одно на другое, герметизируют швы.

Нижний элемент, в зависимости от вида ямы, может быть закрытым или полностью отсутствовать. Иногда вместо готовой фабричной заготовки на дно кладут бетонную плиту.

Верхнюю часть оформляют в виде горловины с техническим люком и плотно закрывающейся крышкой.

Основная накопительная часть резервуара заглублена примерно на 1 м, так как подводящая канализационная труба должна находиться ниже уровня промерзания грунта. Объем емкости подбирают, учитывая количество ежедневных стоков.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
