Как сделать вытяжку в частном доме: технические требования и обзор правил монтажа

Как сделать самостоятельно: пошаговая инструкция

Схема

  • При обустройстве единой вентсистемы нужно предусмотреть направление движения масс воздуха от жилых помещений к техническим.
  • Клапаны притока воздуха должны быть в каждой комнате, где не предусмотрена вытяжка.
  • Для зоны подвала вентиляцию обустраивают естественным образом, через систему отверстий с вертикальной ориентацией вытяжных труб.
  • Добиться равномерности тяги можно, обустроив вытяжные каналы одинаковой протяженности без резких перепадов диаметра (как сделать вытяжную вентиляцию своими руками?).
  • Вентиляционные шахты нужно качественно теплоизолировать, особенно в зоне выхода на улицу (каковы особенности монтажа выходов вентиляции своими руками?).

Подготовительные работы

Важно принять в расчет:

  • особенности местного климата;
  • близкое расположение источников неприятного запаха;
  • функции отдельных помещений;
  • особенности конструкции здания;
  • наличие газовых или иных видов плит/печей;
  • число постоянных жильцов.

Естественный воздухообмен

Расчеты параметров и деталировка

Формула выглядит следующим образом:
Важно
L (производительность приточной установки, м3/ч) = n (норма кратности для определенного помещения) * V (объем комнаты)

Вычисление воздухообмена, учитывая количество проживающих людей в доме, осуществляется по формуле:
Внимание
L = N (число жильцов)* L (воздух, предназначенный для одного человека — норма).

Монтаж и настройка

Порядок монтажа состоит в следующем:

  1. Нанесение на стены разметки для проделывания отверстий, где будут располагаться вентканалы.
  2. По потолку и стенам размечают линии осей воздуховодов с учетом мест поворотов и разветвлений.
  3. При монтаже принудительной системы отмечают место установки оборудования.
  4. Сверлят стены, монтируют элементы крепежа.
  5. Раскраивают каналы, собирают их воедино, скрепляют стыки на саморезы. Монтируют конструкцию на подвесы.
  6. Подключают каналы к рабочей установке.
  7. Монтируют вентиляционные решетки.
  8. Техника подключается к системе питания и производится тестовый запуск.

Инструменты и материалы

Для сборки системы воздуховодов сейчас могут понадобиться:

  • трубы различного диаметра и протяженности;
  • соединительные элементы;
  • колена с разными углами поворота;
  • тройники и переходы;
  • решетки вентиляционных ходов;
  • держатели и подвесные элементы;
  • перфоратор.

Какие условия ставятся к вентиляции

Требования к вентиляции комнат, в которых находится газовая колонка, или кухни, в которой часто включена газовая плита, похожи между собой.

Условная схема подключения к дымоходу

к одному дымоходу можно подключить не больше двух газовых колонок независимо от их дальности размещения; вытяжка для газового котла обязательно должна быть герметично зафиксирована: даже небольшая утечка газа может нанести урон жизни жильцов; все комплектующие системы должны быть термоизолированы, чтобы избежать риска возгорания; места, в которых соединяются дымоходы, следует обработать герметичным средством, устойчивым к высокому температурному режиму; важно, чтобы химические вещества выходили в дымоход на дистанции от 50 см для каждого уровня

Следует обратить внимание, что для обустройства вентиляции комнаты с газовым котлом с открытой камерой сгорания, имеются свои особенности:

  • в комнату с оборудованием следует установить вентиляционный дымоход, задачей которого является вывод угарного газа из помещения;
  • монтируется вентиляция по приточному типу, чтобы обеспечивать доступ свежего О2 в котельную.

Обустройство двухконтурного котла также требует наличие вентиляционной системы

Такие меры предосторожности позволят защитить газовый агрегат от возможных неполадок

Монтаж принудительной вытяжки частного дома

Принудительный воздухообмен в сравнении с естественным выигрывает по многим показателям:

  1. Он работает независимо от погоды.
  2. Более эффективно очищает воздух.
  3. Существует возможность регулировки скорости вращения и мощности вентиляторов.
  4. Поток воздуха можно привести в движение не только при помощи канального вентилятора, но и путем применения моноблоков, которые отличаются простотой монтажа.

Главные недостатки — зависимость от электроснабжения и необходимость периодической замены отдельных элементов. Для принудительного вентилирования есть несколько механизмов.

Это может быть единичная приточно-вытяжная установка, наборно-приточная система, вытяжная, канальный кондиционер. Самой эффективной считается приточно-вытяжная СВ. Конструкция включает вентилятор, автоматику, датчики, фильтры.

Распространение холодного воздуха в помещении во время работы приточно-вытяжной вентиляции предотвращает специальная заслонка, расположенная в корпусе

Принудительная вытяжка в стандартном исполнении имеет единственный вентилятор и предназначена для небольших комнат. В СВ наборного типа оборудование такое же, но размещено оно по отдельности. Мощность системы находится в диапазоне 80-7 000 м3/ч.

Из практических рекомендаций опытных умельцев следует, что в небольшом доме, состоящем из 2 комнат, эффективно работает вытяжка, перерабатывающая от 200 до 300 м3 воздуха в час.

Вытяжку в кухне размещают, как правило, над плитой. Необходимо чтобы вытяжной зонт выступал за пределы плиты на 100-150 мм.

P = S x H х 12

Где первый символ обозначает мощность второй — площадь третий — высоту кухни.

В зависимости от метода монтажа кухонные вытяжки бывают подвесными, настенными, островными, встраиваемыми, а по типу функционирования циркуляционными и приточными

Когда отсутствует встроенная ВС. то сначала делают отверстие в стене, совпадающее по диаметру с сечением вытяжной трубы. Если пренебречь этой рекомендацией, работа будет сопровождаться повышенным шумом, а воздух будет выходить с меньшей скоростью.

Саму конструкцию располагают на дмстанции не менее 0,7 м от поверхности электрической плиты и 0,8 м — от газовой.

Следующий шаг — разметка крепления. Иногда в комплект вытяжки входит шаблон, но если его не окажется можно воспользоваться уровнем и рулеткой. Далее, закрепляют вытяжной зонт, соблюдая горизонтальность.

В санузле для принудительной вентиляции выполняют монтаж вытяжных вентиляторов, работающих во влажной среде:

  1. подводят в комнату электропитание и устанавливают розетку;
  2. в стене делают отверстие, соответствующее сечению муфты вентилятора;
  3. муфту помещают в отверстие;
  4. высверливают крепежные отверстия;
  5. подсоединяют кабель;
  6. сняв лицевую панель с вентилятора, крепят последний к стене;
  7. возвращают снятую панель на место;
  8. снаружи крепят решетку.

Такую систему целесообразно использовать в санузле, расположенном на втором этаже. Обычно СВ этого помещения с обязательным наличием вентиляционной шахты закладывают в проект. Приток воздуха осуществляется через щель между полом и дверью, а также через форточки.

Для создания принудительной вентиляции в санузле в воздухообменную систему встраивают вентилятор. Он вытягивает из помещения отработанный воздух, открывая путь для поступления новой порции воздуха из соседних помещений

Иногда, как вариант решения вопроса, как сделать отдушину в совмещенном санузле частного дома, вдоль стены здания проводят что-то наподобие водосточной трубы с рекомендуемым диаметром 110 мм, выступающей выше уровня крыши.

Для подвала нужна простая и эффективная вентиляция, иначе он не будет отвечать запросам, предъявляемым к нему. Для монтажа нужны 2 трубы сечением от 80 до 150 мм, теплоизоляция, защитные козырьки, решетки.

С вентиляцией подвала больших габаритов может справиться только приточно-вытяжной вариант вентиляционной системы. В углах размещают вертикальные воздуховоды, под потолком — вытяжной трубопровод, а на определенной высоте над поверхностью пола — приточный

Верх труб защищают козырьками, которые, кроме защитной функции, играют не последнюю роль в регулировании скорости прохождения воздуха.

Интенсивность тяги зависит и от разности длин приточной и вытяжной труб. Чем больше эта разность, тем поток мощнее. Нормальная вентиляция должна обеспечить 2-кратную замену воздуха в течение 60 мин.

Варианты вентиляции в частном доме

Вентиляция помещения необходима для того, чтобы создать оптимальные условия для жизни людей и существования предметов мебели и техники, находящейся в доме.

Если в многоквартирных домах все уже дано сделано специалистами, возводившими здание, то при строительстве частной недвижимости этот вопрос часто упускают.

Иногда обустройство вентканалов считают лишней тратой времени и денег. Однако они являются обязательной частью реализации проекта, обеспечивающей благоприятные для жизни условия и длительные сроки эксплуатации строительных конструкций

Это в корне ошибочное мнение. Затхлый воздух, потеющие окна, неприятные запахи с санузлов и ароматы жареной пищи вместе с чадным дымом будут попадать во все помещения и даже в спальню. Без правильно спроектированной и собранной системы вентиляции комфортная жизнь обитателей дома будет под угрозой.

Вентиляция в частном доме может быть:

  • естественной;
  • механической;
  • смешанной.

Первый тип основан на естественном процессе циркуляции воздушных масс. Никакие механизмы для нагнетания воздуха в дом не используются. Он попадает с улицы, проникая сквозь окна с микропроветриванием или приточные клапаны, организованные в наиболее подходящих для этого местах.

По комнатам дома, в которых не установлены клапаны, воздух циркулирует через дверные проемы и сквозь щели между дверью и полом.

Отработанный воздух покидает дом также естественным путем сквозь вентиляционные шахты, устроенные в одной из стен дома (+)

При механическом типе устройства вентиляции применяются вентиляторы и специальное приточное оборудование. Нужный объем чистого воздуха подается в каждую комнату здания, а отработанный выводится наружу. Это более сложная система, применяемая для больших загородных домов и коттеджей.

Смешанный вариант вентиляции предполагает использование первого и второго типа. Это может быть установка механических приточных клапанов в компании с естественной вытяжной системой удаления воздуха через вентшахты в ванной и на кухне. Или же наоборот – приток естественный, а для удаления применяется механическое оборудование.

Механическая система вентиляции с принудительным движением воздуха состоит из оборудования, требующего периодического ремонта или замены. Чаще всего нужно менять фильтры (+)

Основные преимущества естественного типа:

  • энерогонезависимость;
  • наиболее дешевая стоимость;
  • не требует ремонта;
  • минимальное обслуживание;
  • можно организовать своими руками.

Кроме положительных моментов этот тип вентиляции имеет существенные минусы. Если бы все было идеально, то прочие варианты обустройства просто не использовались бы. Основные недостатки – зависимость от температуры воздуха и погодных условий, ограниченная площадь обслуживания.

Другими словами, при естественной вентиляции в жаркое время года можно забыть о существовании вентсистемы в доме

Механическая система удобна в использовании, ведь может обслуживать любую площадь дома/коттеджа и совершенно не зависит от погоды. Более того, ею можно управлять по своему усмотрению, поддерживая комфортный температурный режим в помещениях.

Многие системы принудительной вентиляции, имеющие датчики для отслеживания состояния микроклимата в помещении, управляются с помощью пульта

Дополнительные возможности по подогреву поступающего воздуха, по ионизации и увлажнению воздушных масс комнаты и прочее можно организовать путем установки соответствующего оборудования в систему вентиляции.

Основные недостатки механического способа вентилирования:

  • более высокая стоимость оборудования;
  • потребность в ремонте и периодической замене отдельных элементов системы;
  • зависимость от электроснабжения;
  • может понадобиться профессиональная установка и настройка оборудования.

Учитывая положительные и отрицательные качества типов вентиляции, для загородных домов и коттеджей чаще всего применяют смешанный тип. Это оправдано с экономической точки зрения и вполне выполнимо собственными руками.

Основные этапы проектирования

Типовые схемы для жилых и бытовых помещений отсутствуют ввиду архитектурного и функционального многообразия зданий.

Для принятия решения по созданию оптимальной системы воздухообмена необходимо придерживаться общих принципов организации вентиляции, соблюдение воздушного баланса, правил разработки технического задания и рекомендаций по его практической реализации (+)

Разработка технического задания

Составление технического задания – первый этап проектирования вентиляции. Здесь необходимо прописать требования к объему и типу воздухообмена для всех помещений дома.

Пример технического задания (в части воздухообмена) на разработку системы вентиляции дома. Такой документ можно составить самостоятельно

Для каждого отдельного помещения в зависимости от его предназначения определяют параметры воздухообмена.

Так, для квартир и частных домов использовать вентиляцию необходимо следующим образом:

  • Жилые комнаты, гостиные, спортивные залы. Постоянный приток. Объем зависит от среднесуточного количества находящихся в помещении людей. Возможны требования по температуре и влажности входящего потока.
  • Ванная, уборная, прачечная. Постоянная естественная вытяжка. Работа механических устройств во время использования помещений.
  • Кухня. Постоянная естественная вытяжка. Включение принудительной тяги во время интенсивного использования газа, либо в случае значительных выбросов в воздух пара при открытых способах приготовления пищи.
  • Коридор и прихожая. Свободное перемещение воздуха.
  • Кладовка. Естественная вытяжная вентиляция.
  • Бойлерная или топочная. Необходимо при расчете воздушного баланса учитывать факт наличия вытяжной вентиляции за счет удаления продуктов горения через дымовую трубу.
  • Рабочие помещения (мастерская, гараж). Автономная вентиляция в зависимости от предназначения комнат.

Техническое задание может быть разработано самостоятельно или сторонними специалистами. В последнем случае при заключении договора проектировщики вынуждены будут придерживаться российских нормативных документов регламентирующих скорость воздуха в воздуховоде и кратность воздухообмена.

Выбор наилучшей схемы вентиляции

На основании технического задания создают схему вентиляционной системы. План расположения ее элементов необходимо согласовать до внутренней отделки помещений. Иначе, в случае монтажа после ремонта, возникнет дополнительная задача по их вписыванию в интерфейс дома.

Оборот воздуха в доме. Отдельная вытяжка из бассейна необходима, чтобы уменьшить объем конденсата в рекуператоре. Отдельный цикл в бойлерной – требования противопожарной безопасности. Отдельный цикл в гараже – техническая простота решения

Как правило, любой план вентиляции можно воплотить несколькими способами.

Наилучшее решение должно полностью удовлетворять требованиям технического задания и учитывать следующие пожелания:

  • содержать минимальное количество узлов и элементов, которые подвержены поломкам;
  • регулярное обслуживание должно быть простым и, по возможности, проводиться силами жильцов;
  • использование вентиляции при регулировании микроклимата должно быть понятное для людей, которые не обладают специальными знаниями о технических нюансах системы;
  • наличие резервных решений в случае выхода из строя одного из узлов;
  • система должна быть незаметно вписана в интерьер квартиры или дома.

При финансовых расчетах необходимо учитывать как разовое вложение средств на покупку элементов системы и их монтаж, так и регулярные затраты на периодическое обслуживание и электроэнергию, затрачиваемую на обогрев и увлажнение воздуха.

Современные решения для бытовых вентиляционных систем содержат компактный электронный блок управления, с помощью которого легко можно отрегулировать микроклимат любого помещения в доме

Рекомендации по вентиляции

Последствием установки современных герметичных окон и дверей является неудовлетворительная работа элементов вентиляции и ее несоответствие рекомендациям СНиП. Мало кто готов в любое время года для притока необходимого количества воздуха держать окна приоткрытыми, даже в холода. В условиях отсутствия эффективной работы вытяжки повышается показатель влажности, растет насыщение воздуха углекислым газом, а кислородом — падает. В таком микроклимате помещения, когда влажность воздуха выше нормы, отлично размножаются плесень и различные грибки. Это очень вредно для человеческого организма и не эстетично на вид.

Выход из ситуации достаточно прост. Необходимо обзавестись принудительной системой вентиляции. Она позволит устранить проблемы обновления воздуха, а применение системы рекуперации позволяет сохранять комфортный микроклимат и свежий воздух при минимальных затратах энергии.

Вытяжки для кухни без отвода в вентиляцию

Случается так, что проем для вентиляции находится далеко от плиты, подводить отводы к ней становится проблематичным. Тогда может помочь вытяжка для кухни без отводного короба. Она работает по принципу фильтрации загрязненного воздуха, что позволяет использовать его вторично.

Основная деталь рециркуляционной вытяжки – фильтры, которые очищают воздух от жира, водяного пара, способны адсорбировать запах. Как правило, фильтрационная схема состоит из двух частей:

  • фильтры для грубой очистки, которые очищают воздухопоток от влаги, частиц жира, масла, пыль и т.д. Представляют собой пластиковую или металлическую решетку, которую можно использовать много раз;
  • фильтры для тонкой, тщательной очистки, задерживающие водяной пар, запахи. Наиболее часто используются угольные фильтры, отличающиеся адсорбирующими свойствами.

Угольные фильтры для рециркуляционных вытяжек необходимо часто менять, что приведет к определенным материальным затратам. При интенсивном, частом приготовлении пищи фильтрационная система засорится быстро, фильтр придется сменить через месяц. Если использование вытяжки происходит нечасто, возможна смена через 2-3 месяца. Со временем угольный фильтр теряет свои поглощающие свойства, слеживается. Прохождение воздухопотока усложняется, замедляется.

Рециркуляционные вытяжки оснащаются мощными вентиляторами, способными вытягивать воздушный поток через плотный угольный фильтр. Рабочий шум приборов несколько выше традиционных аналогов.

Конструктивно делятся на:

  • плоские;
  • встраиваемые;
  • подвесные;
  • наклонные.

Наиболее эффективны именно наклонные устройства.

Настенные

Купольный (каминный) тип агрегатов, наиболее распространенный вариант устройств, устанавливаемых на кухне. Поскольку аппарат имеет большие размеры в отличие от встраиваемого варианта, устанавливать вытяжку в шкаф не требуется.

Установка вытяжки на кухне своими руками имеет следующий алгоритм:

  1. Рулеткой отметьте нужное расстояние от плиты вверх (как правильно установить вытяжку над газовой плитой было сказано выше).
  2. С помощью уровня проведите горизонтальную линию. Эта линия будет служить ограничением, и нижняя часть корпуса должна быть на этой высоте. После чего найдите центр отрезка и от него проведите вертикаль, применяя тот же уровень.
  3. Далее требуется замерять высоту аппарата — если его верхняя часть (труба) будет упираться в потолок, ее нужно укоротить, ведь корпус не должен опускаться ниже отметки.
  4. Измерьте от нижнего края аппарата расстояние до последних пар креплений на его корпусе, и перенесите этот размер на вертикаль на стене. Начинать нужно от нижней горизонтали, после чего провести линию, параллельную нижней.
  5. На верхней горизонтали отсчитайте от центра расстояние, на котором будут находиться крепления.
  6. С помощью перфоратора или дрели сверлятся отверстия в стене под дюбели, в которые будут вкручиваться шурупы.
  7. Монтаж рекомендуется начинать в верхней части аппарата, после чего он должен быть выравнен по горизонтали и окончательно зафиксирован.
  8. В заключение, прикрепите гофру или пластиковый канал к выходному отверстию с одной стороны, и к вентиляционной шахте — с другой.

Простой способ расчета

В теории, размеры окна приточной вентиляции на кухне в частном доме для расчетов принимают на 70% меньше, чем сечение вытяжной трубы. В практической работе для притока воздуха ставят регулируемые клапана-задвижки, с возможностью изменения проходного сечения от 70% расчетного значения до 150%. Таким способом можно эффективно и точно регулировать производительность вентиляции и уровень газообмена в кухне, не используя шумные электрические вытяжные системы.

В ситуации, когда помещение разбито на несколько секторов или уровней, система вентиляции в частном доме на кухне рассчитывается на основании строительных правил № 60.13330.2012, 62.13330.2012, 7.13130.2011. Но есть одна проблема. Чем длиннее трубы воздуховодов, тем сложнее учесть влияние поворотов, колен, разветвителей, задвижек, фильтров на сопротивление воздуховодов и потери энергии потока.

Поэтому проект системы вентиляции кухни двух — трехэтажных частных домов традиционно рассчитывают в несколько этапов. Первоначально, выполняют расчет по воздушным потокам в идеальных условиях, без учета трения. Вторым заходом проверяют значения скорости воздуха с учетом потерь в коленах и поворотах, местах соединения и разветвления труб. Коэффициенты снижения скорости давно рассчитаны и проверены экспериментально, их значения можно взять из справочных таблиц в СНиПах.

Работа несложная, но требует аккуратности. Если нет желания возиться с расчетом, можно использовать трубы заведомо большего 10-15%  сечения, принятого для кухни стандарта. Небольшой запас по пропускной способности позволит снизить скорость потока до 0,8-1,0 м/с, что сделает работу вентсистемы менее шумной, но более громоздкой.

Произвольно выбирать сечение труб, используемых в разводке вентиляции кухни нельзя, здесь существуют свои ограничения. В трубах небольшого диаметра, обычно 90-110 мм, при скорости более 2 м/с воздушный поток начинает гудеть на стыках и поворотах, особенно в ветреную или морозную погоду. Для кухни это ограничение особенно актуально, так как из помещения удаляется горячий воздух. По мере движения в металлических воздуховодах поток быстро остывает и теряет энергию движения раньше, чем поднимется на крышу и будет выброшен через вентрубу.

Делать воздуховоды большого сечения, особенно если используется одна центральная вытяжная труба, тоже опасно. Тихоходный и одновременно массивный воздушный поток после выключения вытяжки может легко опрокинуться, и вернутся в систему вентиляции частного дома. Даже если в кухне стоит обратный клапан, пары и запахи кухни легко перетекают по воздуховодам в спальню и гостиную.

Естественная и принудительная вентиляция

Вентканал и дымоход — это не одно и то же

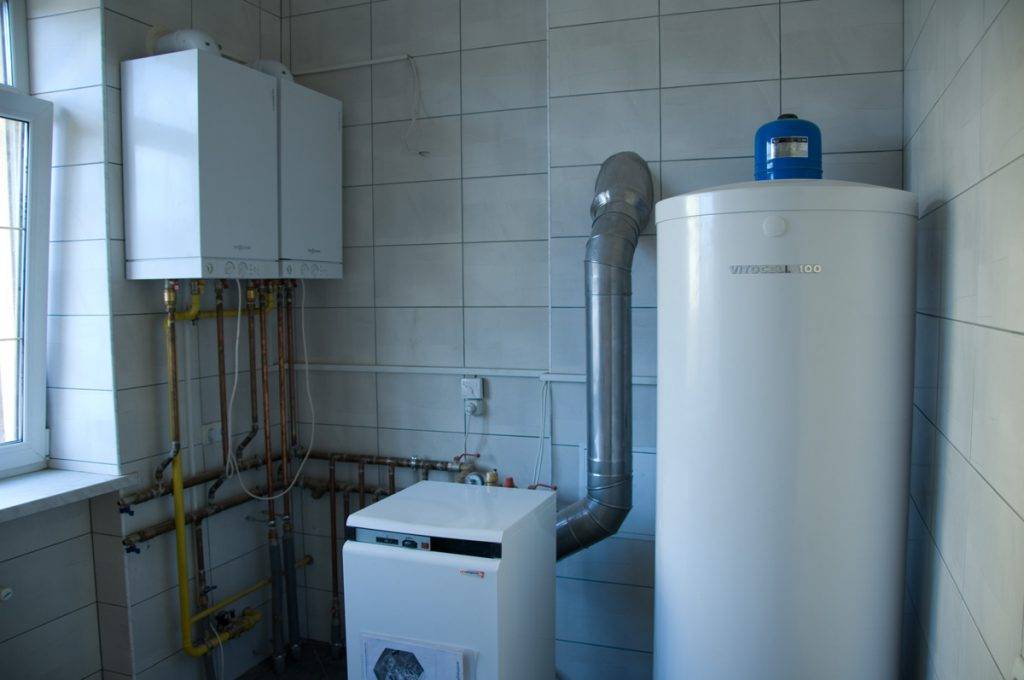

Желательно, чтобы в частном доме было отведено специальное помещение под газовый котел. Такая комната называется котельной. В некоторых домах котел монтируется на кухне. В первом и во втором случае необходимо позаботиться о вентиляции. Циркуляция воздушных потоков может осуществляться естественным и принудительным путем.

Естественная вентиляция допускается, если мощность котла равна 30 кВт. Принцип работы основывается на разнице давлений внутри и снаружи дома. Воздух может поступать через форточки или двери. Такою вентиляцию принято называть неорганизованной. В случае естественной вентиляции с организованным побуждением, монтируются приточно вытяжные каналы с регулируемыми заслонками. Для лучшей тяги можно систему вентиляции оборудовать дефлектором.

При естественной вентиляции в помещении котельной необходимо позаботиться о монтаже приточных и вытяжных вентканалов. Для этого в стене выпиливается отверстие диаметром сечения 100, 150 мм, в него вставляется воздуховод – часть пластиковой трубы. Все щели тщательно задуваются монтажной пеной. Вентиляционная труба оборудуется сеткой или решеткой, которая не позволяет проникнуть в дом вредителям или пыли.

Обратный клапан поможет обезопасить помещение от возврата воздуха. Вытяжная труба монтируется над котлом, так как продукты сгорания имеют свойство подниматься вверх. Приточный вентканал для газового котла в частном доме монтируется в нижней части котельной, чтобы приточный воздух попадал прямиком в камеру сгорания.

Выводы и полезное видео по теме

Со спецификой устройства системы воздухообмена по естественной схеме ознакомит следующий ролик:

Нормальный воздухообмен благоприятно сказывается на здоровье человека, повышает работоспособность мозга, противодействует возникновению симптомов вялости, слабости и сонного состояния, а также препятствует появлению в доме сырости, грибка и плесени.
