Замена радиатора отопления (2 из 3)

Объемный расчет количества секций

Рассчитать количество необходимых секций можно, исходя из объема радиатора. Если дом или квартира построены без учета модных ныне технологий энергосбережения, то на 1 кубический метр объема требуется 41 Ватт тепловой мощности.

Такой схемой пользуются в Европе. Разделив имеющийся объем помещения на 41, мы получаем требуемую мощность прибора. Зная ее и этот же показатель для одной секции батареи, легко высчитать секционность прибора.

Приведем пример из расчета, что помещение имеет площадь 22 квадратных метра и высоту потолка 2,7 м. Кубический объем вычисляют так:

22×2,7=59,4 м. куб. Далее 59,4/41=1,448 кВт.

Современная комбинированная батарея

Мощность одной единицы радиатора в зависимости от модели может варьировать в пределах от 120 до 200 Вт. Приведем примеры расчета:

  1. Если эта величина равна 120 Вт (параметры указаны в паспорте), то формула вычислений такова — 1448/120=12,06 (12-секционная батарея).
  2. Если мощность одной единицы прибора равна 250 Вт, то получаются такие цифры — 1448/250=5,8 (6-секционная батарея). Принцип вычислений в целом понятен.

Как правило, продавцы в магазине осведомлены о мощности отопительного прибора. Известно, что для одной секции чугунного агрегата этот показатель равен 160 Вт, алюминиевого — 192 Вт, биметаллического — 200 Вт. Зная эти величины, можно заранее перед покупкой произвести точные расчеты.

Обратите внимание! Так как зимы в наших широтах могут быть очень суровыми, то к точным расчетам специалисты советуют еще прибавлять лишних 20%. Это значит, что к полученной вами цифре, указывающей на секционность прибора, всегда нужно добавлять 2 лишние единицы

Вычисление по объему

Если производить подобные вычисления, то потребуются обратиться к нормативам, установленным в СНиП. В них учитываются не только показатели радиатора, но и то, из какого материала построено здание.

Например, для дома из кирпича нормой для 1 м2 будет 34 Вт, а для панельных строений – 41 Вт. Чтобы рассчитать количество секций батареи по объему помещения, следует: объем помещения умножить на нормы теплозатрат и разделить на теплоотдачу 1 секции.

  1. Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
  2. Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
  3. Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.

Округлив этот показатель, получаем результат, что для комнаты объемом 48 м3 требуется алюминиевый радиатор из 12 секций.

Назначение и выбор байпаса

Монтируя биметаллический радиатор в однотрубной системе, обязательно нужно применить байпас. Так называют перемычку между подающей и обратной трубой. Она дает возможность лишнему теплоносителю обходить батарею. Данная схема позволяет избежать запирания стока и следующих за этим неприятностей с управляющей кампанией. Чаще всего байпас делают смещенным: наиболее оптимальное место его расположение — между радиатором и стояком. Если в перемычку врезать кран, это даст возможность проводить регулировку температуры радиатора. Однако в таком случае появляется вероятность перекрывания стояка.

Более эффективное решение – применить нерегулируемый байпас, оснастив регулирующей арматурой непосредственно радиатор. В основном это делают в тех случаях, когда в помещении очень жарко. Если такой проблемы нет, то лучше не снижать эффективность радиаторов, что неминуемо происходит при установке регуляторов.

Автоматическая арматура рассчитана на давление 10 атм. Поэтому при снижении опрессовочного давления ниже 15 атмосфер, эксплуатация не встречается ни с какими трудностями. Превышение этой границы, скорее всего, приведет к выходу приборов из строя. Если без термостата никак нельзя обойтись, а испытательное давление очень высокое, перед запуском контура прибор лучше демонтировать, заменив сгоном. По завершении опрессовочных мероприятий приспособление монтируется обратно, что дает возможность заодно почистить вентиль.

Как провести расчет секций радиаторов отопления?

Сколько должно быть секций в радиаторе?

Прожив худо-бедно зиму, мы каждый раз ставим перед собой одну и ту же цель — к новому отопительному сезону подготовиться максимально продуктивно, заменив старые батареи отопления на более эффективные. Выбрав отопительный прибор, нужно еще правильно рассчитать количество секций радиаторов отопления. Сделать это легко, если знать формулу.

Для правильных расчетов понадобится замерить габариты помещения и вычислить его площадь

Важно учесть, где располагается комната — в окружении других помещений или в стороне от них, определить толщину стен и материал, из которого они сделаны, обратить внимание на количество окон и качество теплоизоляции

Варианты подключения радиаторов отопления

Радиаторы к системе отопления возможно подключать разными способами. Ниже мы рассмотрим наиболее популярные и целесообразные. В целом выбор радиаторов отопления зависит от их размера, материала, из которого он изготовлен и типа системы отопления.

Итак, существуют следующие виды подключения:

На практике самыми популярными способами являются боковое и нижнее подключение.

Боковое – характеризуется подсоединением трубопровода подачи к патрубку, находящемуся наверху батареи, а обратки — к нижнему. По такой схеме все трубопроводы подключаются только на одну сторону батареи.

Популярность способа объясняется тем, что подобным образом достигается наилучший прогрев и, естественно, теплоотдача. Но при наличии большого количества батарей подобный способ будет не лучшим, т.к. последние в цепи обогреватели будут иметь наименьшую температуру теплоносителя.

Нижняя подводка – характеризуется подсоединением обоих трубопроводов к нижней части батареи. Такой способ используется тогда, когда трубы системы отопления прячутся в плинтусах или в стяжке. Благодаря этому методу достигается наилучший вид, т.к. трубопроводов отопления почти не видно. Батарея соединена с системой с помощью патрубков, которые уходят в пол.

Число секций биметаллических радиаторов

То, сколько секций будет на биметаллическом радиаторе, оказывает прямое влияние на выбор способа подключения. Батарею до 8 секций можно коммутировать боковым, нижним седельным или диагональным подключением. Если секций более 8-ми – лучше применить диагональное подключение.

При использовании боковой коммутации потребуется установка удлинителя потока. Под ним подразумевают трубку, вставляемую в коллектор подачи. Она выручает в тех ситуациях, когда боковое подключение обеспечивает нагрев только первых секций. Благодаря вставленной внутрь трубке теплоноситель течет дальше входа, более равномерно нагревая поверхность прибора.

Варианты длины удлинителя потока:

  • 2/3 батареи.
  • До центра последней секции.

Разные случаи показывают эффективность как первого, так и второго вариантов. Главное, что достигается заметная оптимизация прогрева радиатора. Иногда бывает так, что установка до середины последней секции провоцирует снижение уровня нагрева первых секций. В таком случае рекомендуется укоротить трубку. Но такие ситуации происходят редко, на что влияет давление в стояке и сечение подводки.

Особенности монтажа радиаторов

При установке отопительных радиаторов и во время того, как подсоединить радиатор отопления, следует четко соблюдать требования, указанные в СНиП. В частности, это относится к выдерживанию необходимого расстояния между радиатором и стеной, полом и подоконником:

  • расстояние от верхней части радиатора до подоконника должно быть не менее 10 см. Если же указанный промежуток будет ниже, это может затруднить перемещение теплового потока – таким образом, помещение будет прогреваться хуже;
  • расстояние от нижней части радиатора до пола должно составлять минимум 12 см. Если оно будет меньше – существует риск значительного увеличения разницы температур на разной высоте помещения;
  • расстояние от задней стенки радиатора до стены должно быть не менее 2 см. В противном случае, будет нарушена теплоотдачи радиатора.

Требования к установке отопительной батареи

Важно учитывать еще и то, что метод установки и то, как правильно соединить радиаторы отопления. также влияет на качество обогрева помещения

Так, возможны варианты установки радиаторов:

  • в открытом виде под подоконником – максимальная эффективность системы отопления – 96%-97%;
  • в открытом виде в нише – эффективность чуть ниже – 93%;
  • в частично закрытом виде – наблюдается снижение эффективности до 88%;
  • в полностью закрытом виде – эффективность отопления составляет лишь 75%-80%.

Примеры установки радиатора отопления

Обвязка радиатора отопления и то, как правильно подсоединить батарею отопления, может выполняться с использованием различных типов труб. Главное – четкое соблюдение всех указанных требований и правил. Если подключение радиатора будет выполнено без погрешностей – на протяжении многих лет ремонт отопительной системе не потребуется. Теперь мы знаем, как лучше подключить радиаторы отопления – но еще лучше спросить об этом профессионалов.

Как провести соединение батареи?

Не разбираясь в том, как соединить батареи отопления, не зная принципа работы отопительной системы, правильно нарастить радиатор не получится.

Подготовительные работы

Первым делом надо провести подготовительные работы. Сюда относится демонтаж радиатора. Нужно снять секции, которые планируется нарастить.

Батарею надо почистить, убрать ржавчину, пыль и грязь.

Следует осмотреть отверстие с резьбой, которое соединяло конструкцию с трубой. Тут могут быть наросты. Их надо удалить при помощи наждачной бумаги. В противном случае межсекционная прокладка установлена будет негерметично. А это может привести к тому, что отопительная система будет течь.

Присоединение секций

Дальше проводится присоединение секций. Соединяемые секции плотно приставляют к батарее. Делают прокладку. При помощи радиаторного ключа измеряют расстояние до ниппеля. На отмеченную длину вставляют ниппель в батарею. Трубным ключом прокручивается радиаторный ключ. Потом ниппель заворачивается на две противоположные секции. Делают 3 оборота радиаторным ключом. Аналогичные действия проделываются с нижней частью батареи.

Далее берутся паронитовые прокладки и боковые пробки и устанавливаются в батарею. При этом используют трубный ключ. Главное затянуть очень крепко, чтобы создать надежную, герметичную конструкцию. Секция присоединена к радиатору. Аналогичным образом проводится подсоединение остальных секций.

Крепление радиатора к стене

После того, как все дополнительные секции присоединены, проводится монтаж радиатора к стене. Для этого устанавливают крюки на уровне расположения батареи. Вешается конструкция. Все места соединений фиксируют при помощи фитингов. Делают затяжку гаечным ключом. Все места соединений обрабатывают герметиком. Последнее время в продаже появились специальные клейкие ленты для труб.

Проверочные работы

Полученная конструкция одним концом вставляется в трубу, а другим – в батарею. Места соединений закручиваются плотно гаечным ключом. Когда монтаж фитинга завершен, проводится гидроизоляция.

После того, как сборка батарей отопления завершена, систему осматривают на наличие дефектов. Если все в порядке, проводится пробный пуск теплоносителя. Первый раз вода пускается под пониженным давлением. Это позволяет обнаружить, где соединение некачественное и дает течь. При обнаружении подтеков воду выключают и начинают работу по устранению проблемы. Второй раз теплоноситель пускается под нормальным давлением.

После того, как подсоединить батарею отопления удалось, надо дать радиатору поработать несколько часов. И спустя это время проверить состояние труб, фитингов, батарей.

Схемы подключения

Радиатор имеет отверстия на торцах для подключения труб с подачей теплоносителя в радиатор и отвода его (обратка). Существуют следующие схемы подключения:

Боковая

Труба с подачей теплоносителя подключается к верхнему отверстию на торце радиатора. Теплоноситель проходит по всем секциям сверху вниз и выводится через обратку, подключенную к нижнему отверстию на том же торце.

В верхнее отверстие на другом торце устанавливается кран Маевского для стравливания излишков воздуха. В оставшееся нижнее отверстие ставится заглушка.

  • Применяется в квартирах с однотрубной системой подачи теплоносителя.
  • Длина радиатора не более 1 м (теплопотери растут с количеством секций).

Диагональная

Подача теплоносителя — через верхнее отверстие на одной стороне, выход обратки — через нижнее отверстие на другой стороне радиатора. Теплоноситель проходит по диагонали сверху вниз.

  • Эффективная теплоотдача при любом количестве секций.
  • Позволяет соединять несколько радиаторов последовательно.

Нижняя и седельная

Подающая труба входит в нижнее отверстие на одной стороне, обратка выходит через нижнее отверстие на другой стороне прибора отопления.

Фото 1. Нижняя схема подключения радиатора отопления: трубы проходят между полом и батареей.

  • Используется при скрытой подводке труб в полу.
  • Тепловая эффективность на 30% ниже, чем диагональная (застой теплоносителя в верхней части радиатора).

Справка! Чаще всего в частных домах трубы отопления прокладывают по стене между радиатором и полом. Рядом с радиатором делают отводы вверх с подключением по диагональной схеме.

Замена батарей отопления в квартире

Перед проведением работ нужно:

  • Проверить качество резьбы на сгонах, при необходимости восстановить её.
  • Если при демонтаже обрезались металлические сгоны, то они навариваются до требуемой длины.
  • Место работ очищается от мусора.

Предварительные замеры

Строительные правила и нормы определяют, как правильно установить радиаторы отопления, и эти правила одинаковы для всех типов батарей.

Нормируются расстояния между прибором отопления и окружающими предметами, чтобы обеспечить качественную теплоотдачу:

  • между подоконником и радиатором 5—10 см;
  • между полом и нижней частью прибора отопления 8—12 см;
  • между стеной и батареей 2—5 см, при установке теплоотражающих экранов это расстояние отмеряется от них.

Помимо этого, измеряются:

  • диаметр труб отопления;
  • количество необходимых фитингов, уголков, труб и муфт для монтажа радиатора.

Проект подключения лучше изобразить на бумаге с соблюдением масштаба. Так, будет намного понятнее, какие именно материалы и в каком количестве потребуются.

Необходимые инструменты

  • карандаш или маркер для нанесения меток;
  • рулетка для измерения расстояний;
  • шуруповёрт для закручивания крепежа;
  • строительный уровень для размещения радиатора строго горизонтально;
  • пассатижи;
  • разводной ключ для патрубков;
  • специальный ключ для соединения дополнительных секций радиатора;
  • дрель для сверления отверстий.

Кран Маевского

Важной частью прибора отопления является кран Маевского. Это специальное устройство, закрепляемое на радиаторе, предназначается для стравливания скопившегося там воздуха

Оно представляет собой игольчатый клапан, положение которого регулируется при помощи специального ключа или отвёртки. Кран Маевского устанавливается в верхней части радиатора отопления вместо заглушки.

Фото 2. Кран Маевского, установленный на биметаллическом радиаторе. Предназначается для удаления лишнего воздуха из системы отопления.

Виды систем отопления

Сейчас возможно смонтировать системы отопления различных видов и у каждой имеются свои нюансы при монтаже радиаторов. Конечно, при использовании услуг профессионалов, то вникать в них вовсе и не нужно. Однако, если вы желаете разобраться, как подключить радиатор отопления, то следует их все же изучить.

Подключение однотрубной системы

Подобное подключение отопления популярно в многоквартирных домах. Его от всех аналогов отличает легкость в планировании и реализации, да и материалов для ее реализации уходит поменьше.

Однако однотрубное подключение радиаторов обладает значительным минусом – у вас не будет варианта регулировать уровень прогрева своих батарей

В отдельных случаях это бывает очень важно

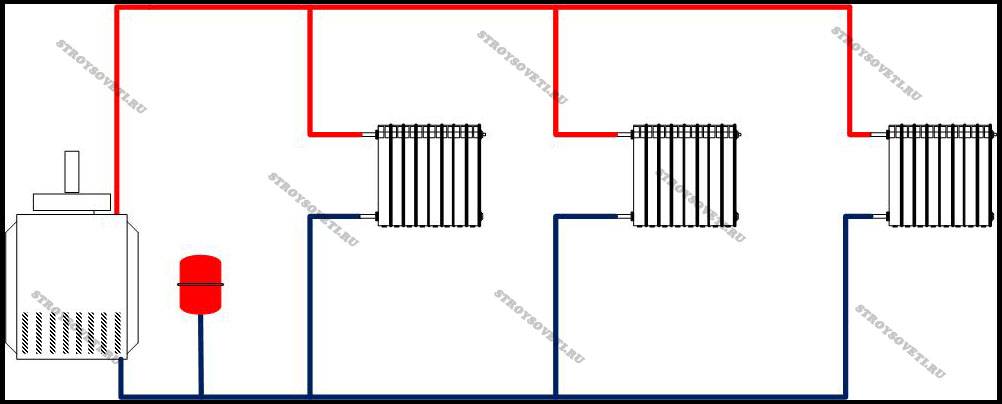

Подключение двухтрубной системы

Схема монтажа отопления по двухтрубной системе достаточно простая. Так, один контур предназначен для подачи прогретого теплоносителя, а второй — для отвода уже охлажденного. При таком способе все радиаторы подключены параллельно. Главным плюсом этого метода является то, что вы получаете возможность регулировать степень нагрева, а при необходимости и вовсе исключить его из системы. Для этого достаточно просто установить краны.

Факторы, влияющие на эффективность отопления

Эффективность работы отопительной конструкции зависит от нескольких факторов:

  1. Разводка элементов отопительной системы. От правильности выполнения этой работы зависит степень и равномерность обогрева помещения, а соответственно величина денежных расходов, затрачиваемых на теплоснабжение дома или квартиры.
  2. Выбор отопительного оборудования. Все, что необходимо для создания системы отопления, приобретается на основе профессионально выполненного расчета технических и финансовых показателей. Дело в том, что решение, как правильно соединить радиаторы отопления и выбор соответствующего оборудования способствует достижению максимальной теплоотдачи при минимальном расходе топлива.
  3. Способ монтажа магистральных трубопроводов, нагревательного котла, циркуляционного насоса, соединение батарей отопления, регулирующих и запорных элементов. Неверно выполненная установка любого из звеньев отопительной конструкции может завершиться выходом из строя всей системы.
  4. Наличие специальных знаний и навыков проведения работ, связанных с проектированием и монтажом конструкции теплоснабжения. Выполнять расчеты и определять схему отопления дома, в том числе вариант, как делать подсоединение радиаторов отопления в конкретном случае должны профессионалы в области теплотехники. Несмотря на то, что привлечение специалистов приведет к увеличению расходов на обустройство обогрева, экономить на этом не следует.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Как провести соединение батареи?

Не разбираясь в том, как соединить батареи отопления, не зная принципа работы отопительной системы, правильно нарастить радиатор не получится.

Подготовительные работы

Первым делом надо провести подготовительные работы. Сюда относится демонтаж радиатора. Нужно снять секции, которые планируется нарастить.

Батарею надо почистить, убрать ржавчину, пыль и грязь.

Следует осмотреть отверстие с резьбой, которое соединяло конструкцию с трубой. Тут могут быть наросты. Их надо удалить при помощи наждачной бумаги. В противном случае межсекционная прокладка установлена будет негерметично. А это может привести к тому, что отопительная система будет течь.

Присоединение секций

Дальше проводится присоединение секций. Соединяемые секции плотно приставляют к батарее. Делают прокладку. При помощи радиаторного ключа измеряют расстояние до ниппеля. На отмеченную длину вставляют ниппель в батарею. Трубным ключом прокручивается радиаторный ключ. Потом ниппель заворачивается на две противоположные секции. Делают 3 оборота радиаторным ключом. Аналогичные действия проделываются с нижней частью батареи.

Далее берутся паронитовые прокладки и боковые пробки и устанавливаются в батарею. При этом используют трубный ключ. Главное затянуть очень крепко, чтобы создать надежную, герметичную конструкцию. Секция присоединена к радиатору. Аналогичным образом проводится подсоединение остальных секций.

Крепление радиатора к стене

После того, как все дополнительные секции присоединены, проводится монтаж радиатора к стене. Для этого устанавливают крюки на уровне расположения батареи. Вешается конструкция. Все места соединений фиксируют при помощи фитингов. Делают затяжку гаечным ключом. Все места соединений обрабатывают герметиком. Последнее время в продаже появились специальные клейкие ленты для труб.

Проверочные работы

Полученная конструкция одним концом вставляется в трубу, а другим – в батарею. Места соединений закручиваются плотно гаечным ключом. Когда монтаж фитинга завершен, проводится гидроизоляция.

После того, как сборка батарей отопления завершена, систему осматривают на наличие дефектов. Если все в порядке, проводится пробный пуск теплоносителя. Первый раз вода пускается под пониженным давлением. Это позволяет обнаружить, где соединение некачественное и дает течь. При обнаружении подтеков воду выключают и начинают работу по устранению проблемы. Второй раз теплоноситель пускается под нормальным давлением.

После того, как подсоединить батарею отопления удалось, надо дать радиатору поработать несколько часов. И спустя это время проверить состояние труб, фитингов, батарей.
