Заземление системы вентиляции: правила и тонкости устройства защитного контура

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

1. Контура заземления.
2. Полосового металла.
3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

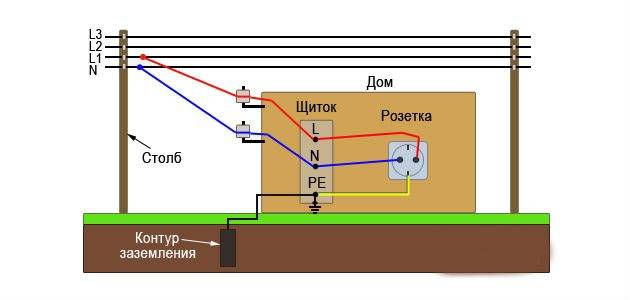

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

1. Замкнутый в виде равностороннего треугольника.
2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

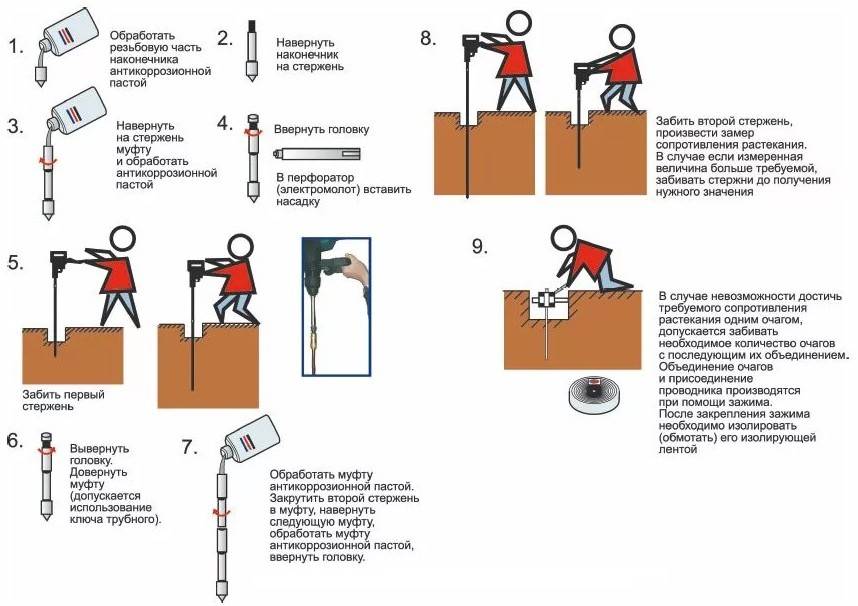

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Расчет заземления для частного дома

Расчет системы заземления для загородного жилого дома осуществляется по формулам.

Сопротивление грунта

Ro = (Pэкв/2π×L)×(ln(2L/d)+0.5ln((4T+L)/(4T-L)), где:

• Pэкв – эквивалентный удельный показатель сопротивляемости почвы;
• d – диаметр электрода (м);
• L – длина электрода (м);
• T – расстояние от поверхности земли до центра электрода (м).

Количество электродов

No = (Ro×Ψ)/Rн, где:

• Ro – сопротивляемость грунта (рассчитывается по формуле выше);
• Ψ – климатический коэффициент;
• Rн – максимальное сопротивление контура (60 Ом при сетевом напряжении 220 В, 15 Ом для 380 В).

На основании полученных значений собирается конструкция заземления.

Общие положения системы заземления в частном доме (3 фазы, 380 В)

Согласно ПУЭ (изд. 7) электроустановки напряжением до 1 кВ в отношении мер электробезопасности разделяются на:

1. электроустановки в сетях с глухозаземленной нейтралью;
2. электроустановки в сетях с изолированной нейтралью.

Открытая проводящая часть — доступная прикосновению проводящая часть электроустановки, нормально не находящаяся под напряжением, но которая может оказаться под напряжением при повреждении основной изоляции.

Для электроустановок напряжением до 1 кВ приняты следующие обозначения:

• TN-C-S — система TN, в которой функции нулевого защитного PE и нулевого рабочего N проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания (её можно получить, внеся кое-какие изменения в TN-C);
• ТТ — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника (т.е. ноль N и заземление PE изолированы друг от друга).

Обозначение остальных систем

1. TN — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников;
2. TN-С — система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (наиболее распространена в России);
3. TN-S — система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении;
4. IT — система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

Рисунки систем TN-C, TN-S, TN-C-S

Расшифровка буквенных обозначений

Расшифровка буквенных обозначений:

1. Последующие (после N) буквы — совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:
   • S — нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;
   • С — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN-проводник);
2. Вторая буква — состояние открытых проводящих частей относительно земли:
   • Т — открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;
   • N — открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.
3. Первая буква — состояние нейтрали источника питания относительно земли:
   • Т — заземленная нейтраль;
   • I — изолированная нейтраль.
4. N —  нулевой рабочий (нейтральный) проводник;
5. РЕ —  защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов);
6. PEN — совмещенный нулевой защитный и нулевой рабочий проводники.

Классификация и типы заземлителей

Эти элементы заземляющего контура любого типа находятся непосредственно в грунте. Заземление обеспечивает стекание электрического заряда в землю от корпусов и прочих нерабочих токопроводящих частей вентиляционного оборудования.

Заземлители бывают двух видов – естественные и искусственные. По нормам ПУЭ предпочтительно использовать естественные заземлители.

В частном доме к ним относятся:

• металлические трубопроводы, броня силовых кабелей;
• заглубленные железобетонные колонны, фундаменты;
• металлические уличные конструкции, например, забор.

Запрещено использовать в качестве естественных заземлителей водопроводные и канализационные трубы.

Прежде чем присоединяться к разрешенным видам естественных заземлителей, следует определить их проводимость. Положения ПУЭ регламентируют максимальное значение сопротивления растеканию заземлителей. Для источников трехфазного/однофазного тока напряжением 380/220В его величина должна быть не более 4 Ом.

Искусственные заземлители применяют после определения сопротивления растеканию естественных заземлителей. В том случае, когда измеренные специальным прибором значения превышают нормы ПУЭ

Чтобы заказать измерения, нужно обратиться в любую сертифицированную электролабораторию. Вам должны выдать протокол с результатом замеров и копии заверенных документов, удостоверяющих допуск специалистов, соответствие приборов метрологическим требованиям.

Как заземляется сварочное оборудование

Любые устройства, питающиеся от электросети, согласно требованиям ПУЭ должны заземляться, что гарантирует надёжную защиту работающего на них персонала от случайного поражения электрическим током.

Заземление сварочного аппарата, относящегося к категории таких электрических приборов, также считается обязательным. В инструкции к любому инвертору или трансформаторному сварочному оборудованию указано, что включать его без заземления запрещено.

Правила заземления сварочных аппаратов

Согласно правилам безопасности, любое электрическое оборудование должно быть заземлено – заземление сварочного аппарата не является исключением. В данном материале описаны основные правила заземления различного сварочного оборудования.

Зачем заземлять

Стационарное сварочное оборудование, вне зависимости от схемы подключения к электрической сети, в большинстве случаев имеет отдельный заземляющий контур. Обычно, один конец заземляющего кабеля, крепится к металлическому корпусу сварочного аппарата, а другой – к вкопанному в землю металлическому стержню.

Благодаря такому соединению корпуса сварки с поверхностью земли, возникает равенство потенциалов между ними.

Поскольку электросварочное оборудование работает с большими по величине токами, заземление может спасти жизнь.

Основные требования

Заземление делают медным кабелем сечением минимум 6 мм или металлической арматурой сечением минимум 12 мм.

Крепят медный кабель к корпусу через специальный болт на установке, помеченный надписью «Земля» (возможно и другое обозначение).

Кроме основного электросварочного оборудования, в аппаратах для дуговой сварки необходимо заземлять и тот зажим вторичной обмотки, к какому подключается проводник, идущий к свариваемой детали.

Если кабель, подводящий ток, двужильный, то для заземления сварочного трансформатора нельзя применять провода «ноль» и «фаза».

Основные требования по обеспечению электробезопасности:

• все нетоковедущие элементы сварочных установок должны быть подключены к заземляющему контуру;
• сварочные аппараты, для подключения к заземляющему контуру, оснащаются специальным болтом с соответствующим обозначением, к которому прикреплен заземляющий провод;
• для каждой электрической установки должна быть предусмотрена отдельная точка заземления;
• запрещается сварочные аппараты заземлять последовательно;
• если нет никакой возможности заземлить оборудование, необходимо использовать устройство защитного отключения.

Для эффективной защиты от поражения током, по нормам электробезопасности, сопротивления заземляющего контура не должно превышать 5 Ом. Для того чтобы добиться заданных параметров необходимо обеспечить максимально большую площадь контакта заземлителя с землей, а так же хорошую токопроводимость.

Для соединения заземлителя с заземляющим проводником используется метод сварки или применяются хомуты. Независимо от метода соединения, стык необходимо защитить от возможной коррозии, для этого, чаще всего, применяется смола.

Электрические сварочные аппараты, для обеспечения безопасной работы, необходимо каждый месяц проверять на наличие оголенных токоведущих элементов, замыкания на корпус, целостность заземляющего контура.

Проверяется наличие замыкания между элементами обмотки трансформатора, а также исправность систем защиты.

В электросварочных аппаратах, в которых создается дуга между электродом и проводящей электричество деталью, необходимо кроме элементов корпуса, заземлять вывод вторичной обмотки источника напряжения, соединяемый обратным кабелем с деталью.

Объясните назначение и принцип действия защитного заземления( со схемами)

Защитное заземление – преднамеренное электрическое соединение с землей или её эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением.

Назначение защитного заземления – устранение опасности поражения людей электрическим током при появлении напряжения на конструктивных частях электрооборудования, т.е. при замыкании на корпус.

Принцип действия защитного заземления – снижение до безопасных значений напряжений прикосновения и шага, обусловленных замыканием на корпус. Это достигается уменьшением потенциала заземленного оборудования, а также выравниванием потенциалов за счет подъема потенциала основания, на котором стоит человек, до потенциала, близкого по назначению к потенциалу заземленного оборудования.

Область применения защитного заземления – трехфазные трехпроводные сети напряжением до 1000В с изолированной нейтралью и выше 1000В с любым режимом нейтрали.

Рис.1 Принципиальные схемы защитного заземления:

а – в сети с изолированной нейтралью до 1000В и выше

б – в сети с заземленной нейтралью выше 1000В

1 – заземленное оборудование;

2 – заземлитель защитного заземления

3 – заземлитель рабочего заземления

r_в и r_о – сопротивления соответственно защитного и рабочего заземлений

I_в – ток замыкания на землю

Заземляющим устройством называется совокупность заземлителя – металлических проводников, находящихся в непосредственном соприкосновении с землей, и заземляющих проводников, соединяющих заземляемые части электроустановки с заземлителем. Различают два типа заземляющих устройств: выносное и контурное.

Выносное заземляющее устройство характеризуется тем, что заземлитель его вынесен за пределы площадки, на которой размещено заземляемое оборудование, или сосредоточен на некоторой части этой площадки.

Данный тип заземляющего устройства применяют лишь при малых значениях тока замыкания на землю и, в частности, в установках напряжением до 1000В, где потенциал заземлителя не превышает допустимого напряжения прикосновения. Преимуществом такого типа заземляющего устройства является возможность выбора места размещения электродов с наименьшим сопротивлением грунта.

Контурное заземляющее устройство характеризуется тем, что его одиночные заземлители размещают по контуру площадки, на которой находится заземляемое оборудование, или распределяют по всей площадке по возможности равномерно.

Безопасность при контурном заземлителе обеспечивается выравниванием потенциала на защищаемой территории путем соответствующего размещения одиночных заземлителей.

Внутри помещений выравнивание потенциала происходит естественным путем через металлические конструкции, трубопроводу, кабели и подобные им проводящие предметы, связанные с разветвленной сетью заземления.

Защитному заземлению подлежат металлические нетоковедущие части оборудования, которые из-за неисправности изоляции могут оказаться под напряжением и к которым возможно прикосновение людей. При этом в помещениях с повышенной опасностью и особо опасных по условиям поражения током, а также в наружных установках заземление является обязательным при номинальном напряжении электроустановки выше 42В переменного и выше 110В постоянного тока, а в помещениях без повышенной опасности – при напряжении 380В и выше переменного и 440В и выше постоянного тока. Лишь во взрывоопасных помещениях заземление выполняется независимо от назначения установки.

Различают заземлители искусственные, предназначенные исключительно для целей заземления, и естественные – находящиеся в земле металлические предметы для иных целей.

Для искусственных заземлителей применяют вертикальные и горизонтальные электроды. В качестве вертикальных электродов используют стальные трубы диаметром 3…5см и стальные уголки размером от 40*60 до 60*60мм и длиной 2,5…,м.

В качестве естественных заземлителей можно использовать: проложенные в земле водопроводные и другие металлические трубопроводы, за исключением трубопроводов горючих жидкостей, горючих или взрывоопасных газов, а также трубопроводов, покрытых изоляцией для защиты от коррозии. Естественные заземлители обладают, как правило, малым сопротивлением растеканию тока, и поэтому использование их для целей заземления дает большую экономую. Недостатками естественных заземлителей является доступность их неэлектротехническому персоналу и возможность нарушения непрерывности соединения протяженных заземлителей.

Монтаж гибких устройств

Обустройство помещений гибкими вентиляционными коробами имеет свои особенности. Основные из них:

1. Недопустимость вертикального монтажа в стояке, превышающем два этажа.
2. Нецелесообразность установки в системах вентиляции с достаточно большой температурой воздуха, поступающего извне.
3. Учет классификаций и конструктивных отличий.

По рекомендациям специалистов, монтировать воздуховоды и заземлять их следует в тех участках, где фиксируется максимальное количество тепловой энергии. Недопустимо соприкосновение нагретого воздуха с напольным покрытием или внутренними перегородками, обладающими недостаточным уровнем стойкости к воздействию огня.

Элементы системы вентиляции запрещено размещать там, где находятся:

• заслонка, выполняющая противопожарную функцию в автоматическом режиме;
• клапан, предназначенный для удаления дыма.

Из чего состоит заземление

1. Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
2. Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
3. Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.

Рассмотри эти компоненты подробнее.

Внешний, или наружный контур

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

• Глина пластичная, торф = 20–30 Ωм·м
• Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
• Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

Полутвердый суглинок, смесь глины и песка, влажная супесь — 100–150 Ом·м

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м

Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

• R0 — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• Рэкв — удельное сопротивление грунта, см. информацию выше.
• L — общая длина каждого электрода в контуре.
• d — диаметр электрода (если сечение круглое).
• Т — вычисленное расстояние от центра электрода до поверхности земли.

Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

И все же приводим формулу расчета горизонтальных заземлителей.

Соответственно, расшифровка дополнительных величин:

• Rв — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• b — ширина электрода — заземлителя.
• ψ — коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:

ɳГ — так называемый коэффициент спроса горизонтально расположенных электродов. Не вдаваясь в подробности, получаем цифры из таблицы на иллюстрации:

Предварительный расчет сопротивления необходим не только для правильного планирования закупок материала: хотя будет обидно, если вам не хватит для завершения работ, пары метров электрода, а до магазина несколько десятков километров. Более-менее аккуратно оформленный план, расчеты и чертежи, пригодятся для решения бюрократических вопросов: при подписании документов о приемке объекта, или составлении ТУ с компанией энергосбыта.

Разумеется, никакой инженер не подпишет бумаги только на основании пусть и красиво исполненных чертежей. Будут произведены замеры сопротивления растекания.

Далее расскажем о том, как добиться правильных характеристик внешнего контура заземления.

Как заземлить воздуховоды?

При отсутствии заводских воздуховодов между фланцами необходимо установить гибкие медные соединительные стержни. Болтовое соединение, даже без изоляционных прокладок, вряд ли будет соответствовать нормам.

Поскольку сопротивление контактов должно быть меньше 0,1 Ом. Стыки металлоконструкций допускается стыковать сваркой стальных скоб.

К заземляющим проводам подключаются:

• через переходные штанги к фланцевым болтам или другим съемным соединениям;
• клещи для опрессовки, очищенные и обработанные токопроводящей смазкой;
• сваркой или надежными разъемными соединениями с опорной рамой.

Видимое заземление необходимо делать в начале и конце воздуховода. Медные ребра можно использовать как переходные шины.

Стандарты требуют обязательного заземления воздуховодов независимо от других принятых мер защиты, в том числе от статического электричества

Сечение стальных заземляющих проводов должно быть не менее 75 мм2. Для медного проводника допускается толщина сечения от 10 мм2.

Токопроводящие части кожухов вентиляторов с шлейфом необходимо заземлить отдельными проводниками. Последовательное подключение канальных заземленных вентиляторов не допускается, должна быть только одна параллельная цепь.

Из чего состоит заземление

1. Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
2. Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
3. Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.

Рассмотри эти компоненты подробнее.

Внешний, или наружный контур

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

• Глина пластичная, торф = 20–30 Ωм·м
• Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
• Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

Полутвердый суглинок, смесь глины и песка, влажная супесь — 100–150 Ом·м

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м

Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

• R0 — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• Рэкв — удельное сопротивление грунта, см. информацию выше.
• L — общая длина каждого электрода в контуре.
• d — диаметр электрода (если сечение круглое).
• Т — вычисленное расстояние от центра электрода до поверхности земли.

Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

И все же приводим формулу расчета горизонтальных заземлителей.

Соответственно, расшифровка дополнительных величин:

• Rв — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• b — ширина электрода — заземлителя.
• ψ — коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:

ɳГ — так называемый коэффициент спроса горизонтально расположенных электродов. Не вдаваясь в подробности, получаем цифры из таблицы на иллюстрации:

Предварительный расчет сопротивления необходим не только для правильного планирования закупок материала: хотя будет обидно, если вам не хватит для завершения работ, пары метров электрода, а до магазина несколько десятков километров. Более-менее аккуратно оформленный план, расчеты и чертежи, пригодятся для решения бюрократических вопросов: при подписании документов о приемке объекта, или составлении ТУ с компанией энергосбыта.

Разумеется, никакой инженер не подпишет бумаги только на основании пусть и красиво исполненных чертежей. Будут произведены замеры сопротивления растекания.

Далее расскажем о том, как добиться правильных характеристик внешнего контура заземления.
