Как сделать заземление в частном доме своими руками

Виды контуров заземления

Для эффективной работы системы заземления оно должно распределять ток “стекания” в землю на несколько электродов увеличивающих площадь рассеивания. Существует два главных вида систем заземления.

Контур заземления – треугольник

В таком виде контура используется три штыря, которые сварены с помощью полос в треугольник с равными сторонами. Между электродами длина выбирается в зависимости от длины заглубления электрода до двух таких глубин. Т.е. для длины электрода (заглубление) 2м, сторона треугольника будет 2-4м.

Контур заземления – треугольник

Линейный

При невозможности сделать замкнутую фигуру из-за конфигурации участка составляется вариант из нескольких электродов, их располагают полукругом или в линию. Между вбитыми штырями промежуток должен составлять 1-1,5 глубины погружения штырей. Минус способа – большое число электродов.

Контур заземления – линейный

Предлагаемые виды самые используемые при проектировании и устройстве систем заземления. Его можно сделать в виде любой геометрической фигуры (прямоугольник, круг и т.д.), но надо понимать что это потребует соответствующее количество заземляющих штырей. Основное достоинство таких систем – при разрыве соединения между электродами функции системы заземления сохраняются.

Важно! Линейный контур работает по принципу гирлянды и повреждение перемычки выводит из эксплуатации определенный его участок.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

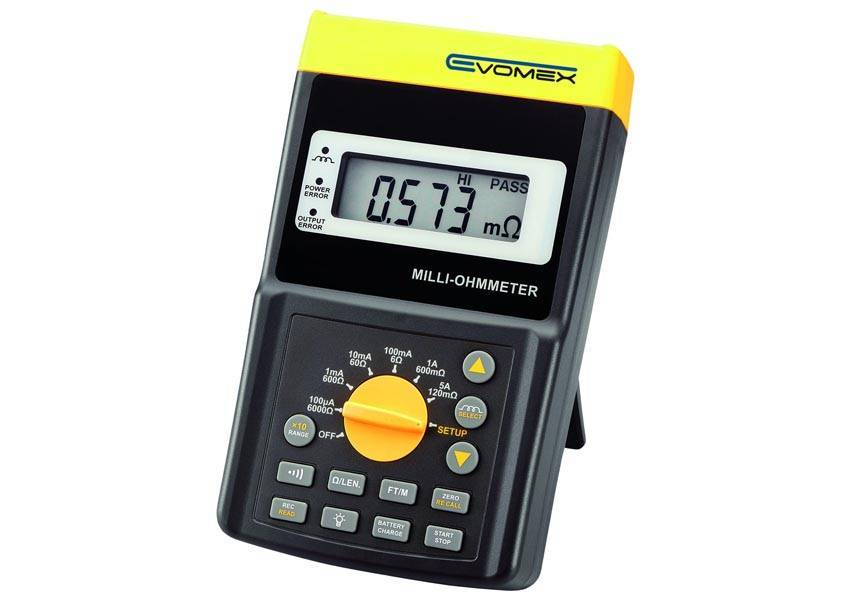

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Как заземлить частный дом своими руками

Смонтировать своими руками заземление в частном доме – достаточно несложная работа, требующая простейших знаний законов электротехники и правил безопасности при работе с электричеством.

Для создания системы электрозащиты (заземления) вам понадобятся металлические уголки или их аналоги (арматура большого диаметра) длиною от двух до трех с половиной метров. Пластина из металла шириной сорок и толщиной четыре миллиметра. На удаленном от жилого дома участке земли производим разметку по форме равнобедренного треугольника со сторонами три метра. Соединяем углы треугольника траншеей глубиной 70-80 сантиметров и в углах вбиваем на необходимую глубину (описано ранее) уголки, которые выполняют функции электродов заземления.

Оставшиеся снаружи на высоте не более 10-15 см окончания заземлителей соединяем при помощи сварочного аппарата металлической лентой. Посредством той же ленты по дну, соединяющей контур и дом, канавы (траншеи) производим соединение (через болт) шины и выходящего из помещений выхода заземляющей цепи. Засыпаем траншею грунтом. Производим внутреннее распределение заземления при помощи гибкого провода по заранее подготовленным точкам. Заземляющая система частного дома готова.

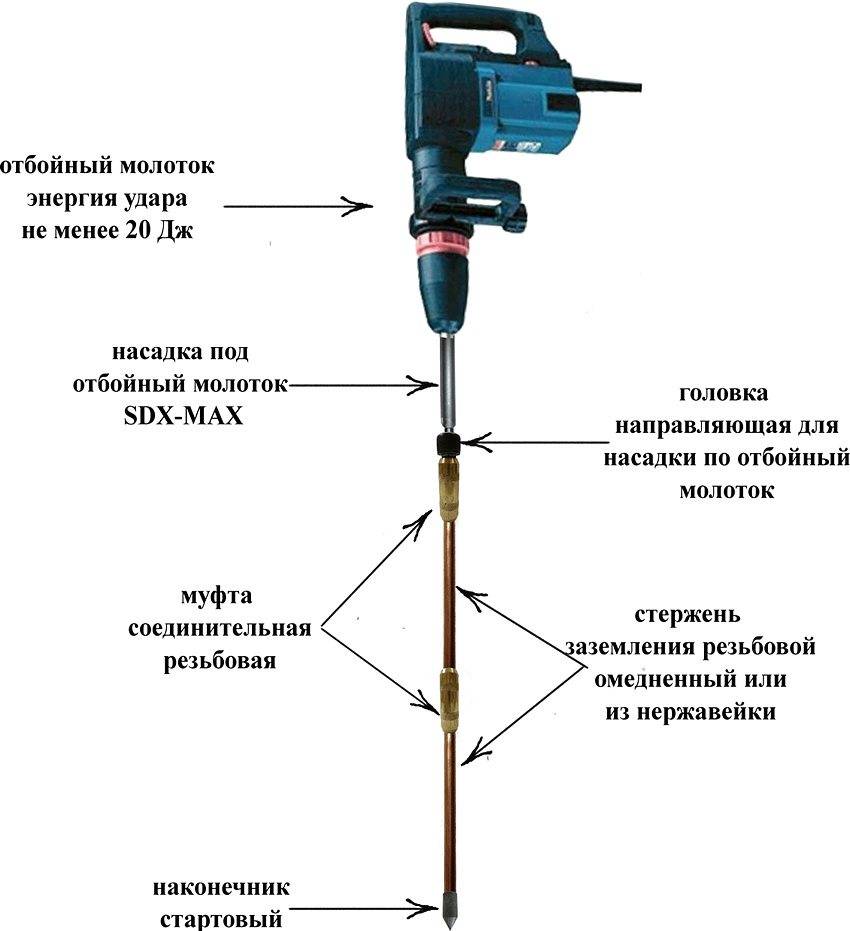

Как сделать модульно штыревое заземление

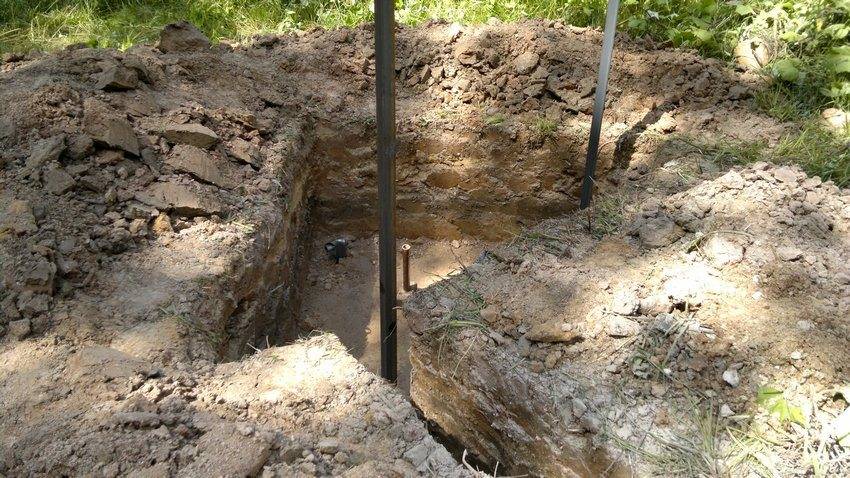

Каким образом производится весь монтаж? Во-первых, необходимо выкопать небольшой приямок глубиной 0,5м.

Далее накручиваете стартовый наконечник на первый стержень.

После чего, руками пробуем его забить в землю. Для облегчения вхождения в грунт подливайте водички.

При достаточно мягком грунте, поступательными движениями и ударами небольшого молотка, иногда получается целиком загнать первый штырь.

Почему это лучше попробовать сначала сделать вручную? При забивании первого или второго электрода, в этих верхних слоях зачастую попадаются камни. В случае ручной работы, электрод после этого легко вытаскивается наружу и переставляется на новое место.

А вот если вы с самого начала работали перфоратором, то плотность вхождения его в грунт будет таковой, что без раскопки еще на 1м его и вытащить то не получится.

После погружения первого заземлителя накручиваете муфту и вставляете второй прут.

Не забывайте про смазку. Она улучшает токопроводящие свойства и защищает резьбу от коррозии.

Также следите за тем, чтобы приямок постоянно был в воде. Это существенно улучшает вхождение электродов в грунт.

При этом обратите внимание на важный момент! Некоторые недобросовестные электрики таким дешевых способом пытаются обмануть заказчиков. Забивают два, три электрода, обильно смочив приямок соленой водичкой, присыпают место свежей землицей и тут же делают замер. Показатели с таким грунтом первоначально могут быть в идеале

Показатели с таким грунтом первоначально могут быть в идеале

Забивают два, три электрода, обильно смочив приямок соленой водичкой, присыпают место свежей землицей и тут же делают замер. Показатели с таким грунтом первоначально могут быть в идеале.

А вот через несколько дней после просыхания почвы, все резко меняется. Только вы об этом даже не узнаете.

Без специальных измерительных приборов невозможно понять, насколько надежно и качественно сделан контур заземления. Можете только перекреститься и уверовать.

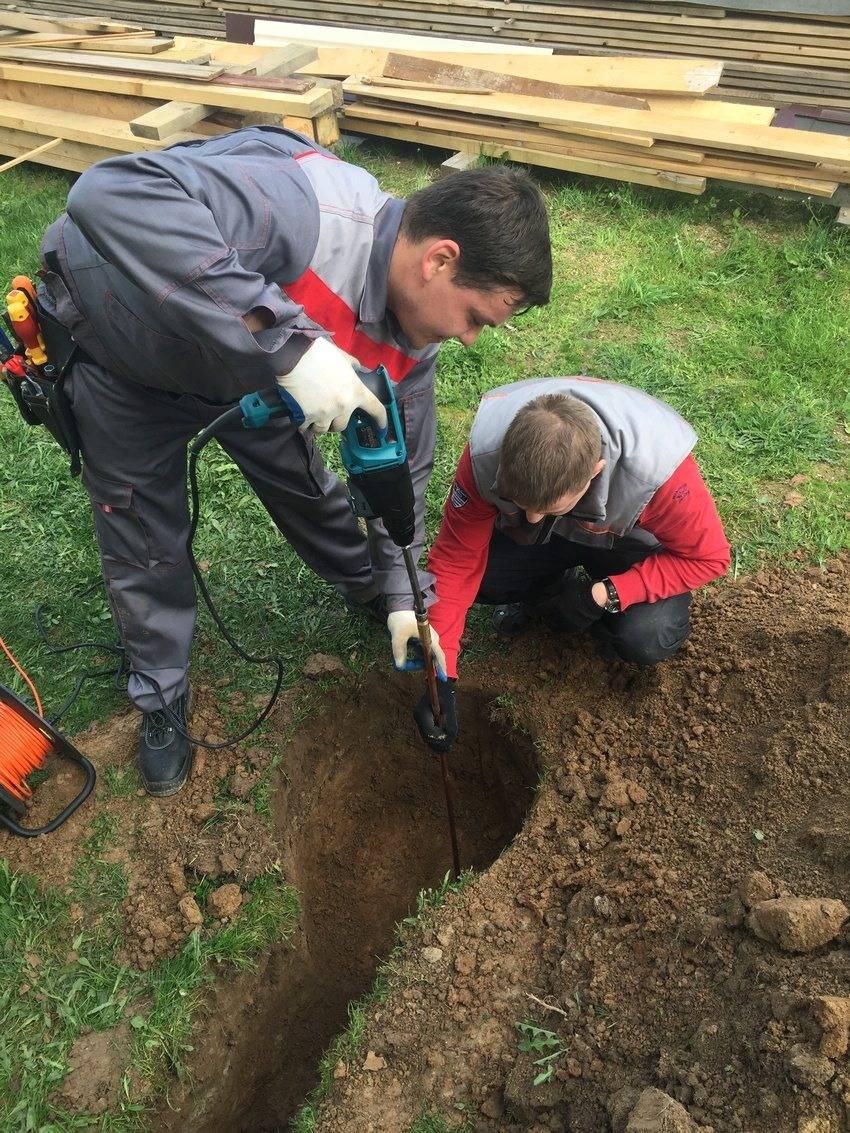

Второй и последующие электроды загоняете в землю ударным перфоратором большой мощности, или отбойным молотком.

Производители заземлений рекомендуют для этого дела инструменты с ударом от 20 Джоулей и выше.

То есть, лучше, чтобы это был не дорогой перфоратор Хилти, а дешевый ноу нэйм китайский отбойник.

Кстати, есть комплекты заземлений, которые забиваются без отбойного молотка, а обычной кувалдой весом более 10кг.

Для этого понадобится специальный нагель, по которому и будут наноситься удары.

Здесь самое главное не сила удара и размер замаха, иначе быстро разобьете посадочное отверстие, а равномерность и поступательность движений.

При работе перфом следите за кривизной направляющей. Из-за сильного изгиба и вибраций, ударная головка нередко ломается!

После углубления очередного штыря делается замер. Там, где преобладает чернозем и суглинок с глиной, показатели всего с одного заземлителя уже могут достигать минимально требуемых 30 Ом. При погружении второго на глубину 3м, вполне реально приблизиться до 10 Ом.

А вот там, где песок, электроды один за одним будут просто улетать вниз, при этом не давая желаемого результата.

Здесь действует правило – чем тяжелее идет штырь, тем лучше будет сопротивление.

Но это конечно не относится к скальному грунту.

Если загнали почти все штыри из комплекта, а последний зашел наполовину и встал как мертвый, срезайте его болгаркой возле земли, оставив место под сжим.

При плохих результатах сопротивления, придётся отступить расстояние равное глубине уже забитых заземлителей и делать на новом месте второе. После чего соединять два контура горизонтальной шиной.

2 схемы изготовления контура заземления в частном доме

Приступать к практическим работам на грунте можно только после того, как теоретический расчет собираемой схемы полностью уложился в требования безопасности, заложенные в ПУЭ.

Типовой контур для обычных грунтов из подручных средств

Для сборки заземлительного устройства потребуется:

  1. Прокопать канаву под горизонтальный электрод на глубину порядка 0,8 метра. Ее ширина в местах забивки вертикальных штырей должна обеспечить удобство работы сварочными электродами.
  2. Забить в грунт вертикальные штыри на всю глубину, оставив на поверхности только десяток сантиметров для монтажа горизонтальной полосы.

Чтобы не разбивать верхушку электрода кувалдой его сразу защищают предохранительным колпаком. Можно заранее приварить пластину или кусок уголка, предотвращающий деформации.

Сварить по длине горизонтальный заземлитель и приварить его к вертикальным электродам. Сварные швы должны проходить по всему периметру стыкуемых поверхностей.

Вывести полосу на цоколь здания, закрепить, приварить к ней болт 10 мм для крепления заземляющего проводника, через который будет создаваться электрическая связь с главной шиной заземления.

Подключить заземляющий проводник болтовому соединению.

ПУЭ определяет нормативы на использование защитного проводника из:

  • стали с поперечным сечением 75 мм кв (очень проблемно подключать к ГЗШ вводного щита);
  • алюминиевого провода 16 кв мм (требует периодического поджатия при эксплуатации из-за высокой текучести металла);
  • меди сечением 10 квадрат. Это самый приемлемый вариант монтажа к контуру и ГЗШ.

Промышленные модульные заземлители быстрого монтажа

Специальные заводские комплекты значительно облегчают сборку и монтаж контура, но их стоимость может разочаровать.

Здесь обычно используется один вертикальный стальной электрод с омедненным покрытием сборной конструкции за счет промежуточных резьбовых переходников.

Длина одного элемента составляет 1,5 метра. Последовательное соединение четырех звеньев позволяет углубиться на 6 м. Можно забивать в землю и дальше, вплоть до 30 метров.

Но здесь махать кувалдой очень затруднительно. Такую работу выполняют мощным перфоратором.

На верхний штырь забитого электрода монтируется через специальный обжимной переходник под заземляющий проводник.

Место контакта защищается битумной лентой. В таком виде оно может быть скрыто в почве.

Однако для проведения профилактических осмотров его лучше делать чуть выше грунта и помещать в защитный короб.

Пример того, как сделать заземление в частном доме своими руками по этому методу объясняет своим видеороликом владелец Energosystems.

Заключительный совет

Окончанием работы следует считать не завершение монтажа и подключение заземлительного проводника к ГЗШ вводного щитка, а электрические проверки собранной схемы.

Они заключаются в замере электрического сопротивления специальными приборами. Это работа электротехнической лаборатории.

Она оценит сопротивление собранного заземлительного устройства и ближайшего повторного заземлителя. Если они укладываются в норму, то вопрос закрыт. Вы получите заверенный протокол проверки.

На практике встречаются случаи, когда теоретический расчет не оправдывает ожидания, а реальная норма завышена. К этому надо быть готовым.

Выход из этой ситуации прост: траншею в районе концевого электрода оставляют открытой и прокапывают ее дальше для вбивания дополнительного вертикального заземлителя.

Его подключают сваркой через соединительную полосу к основному контуру. Затем выполняют повторный замер сопротивления.

Свои работы лаборатория выполняет за деньги. Они позволяют оценить реальное состояние контура, а не полагаться на волю случая.

Выражаю благодарность владельцу видео Алекс Жук за его канал «Лекции по электротехнике». Предлагаю оценить его работу «Зачем нужен контур заземления».

Как монтировать заземление

Перед началом монтажа контура заземления необходимо выбрать под него место. На выбранном под забивку стержней месте не должно быть никаких коммуникаций, а для того, чтобы в этом убедиться, нужно согласовать участок с соответствующими службами: газовой, водопроводной, телефонной и тепло-энергоснабжающей. Даже если вы уверены, что никаких коммуникаций на вашем участке нет, лучше проверить это через соответствующие службы, иначе восстановление поврежденных линий обойдется очень дорого.

Монтаж контура заземления во дворе частного дома

Идеальное место для расположения контура заземления – отмостка дома. Лучше всего делать контур линейным, можно также проложить его по всему периметру, если на это есть средства, время и желание. Чаще всего заземление делается в виде различных геометрических фигур, например, треугольника, многогранника или прямоугольника. Линейный монтаж контура хорош тем, что при желании и необходимости его всегда можно нарастить.

Как сделать заземление в частном доме максимально просто? Для этого достаточно просверлить при помощи ручного бура яму глубиной примерно 2 м и вбить туда первый прут заземлителя. Если он вошел в грунт легко, что следующий можно вбивать чуть глубже, но не стоит превышать глубину в 3 м, иначе заземлитель может попросту застрять.

Элементы модульной системы штырьевого заземления

После того, как все заземлители забиты в землю, их необходимо обрезать сверху примерно на 15-20 см ниже уровня земли. Затем между ними нужно прокопать канаву соответствующей глубины, по которой проложить соединяющие пруты. Закрепить их можно при помощи сварки или же болтовыми соединениями, но последний вариант придется периодически проверять, очищать от ржавчины и подтягивать контакты.

Заземление в частном доме своими руками 220В и 380В имеет разное сопротивление. При правильном монтаже, для первого варианта оно составляет до 30 Ом, для второго – до 10 Ом. Также этот параметр во многом зависит от удельного сопротивления почвы, в которой проложен контур, например, для скалистого грунта высокие показатели просто невозможны.

Процесс монтажа контура заземления для загородного дома

Помните, что при трехфазном питании обязательно нужно делать заземление в частном доме своими руками 380В.

Квартирное заземление

Электроснабжение жилых многоквартирных домов в СССР И РФ до 1997 г осуществлялось по схеме TN-C, с глухозаземленной нейтралью. Эта схема была абсолютно оправдана во времена небольшой насыщенности жилья электроприборами. Теперь же она имеет два существенных недостатка:

  1. Ток в нейтрали сам является электропомехой, значит схема мало пригодна в качестве рабочего заземления.
  2. Если на подстанции отгорает ноль, неизбежна серьезная авария. В квартирных розетках напряжение становится 380 В, из-за чего запитанные приборы взрываются, возгораются. И даже если этого не происходит, на металлических корпусах бытовой техники появляется напряжение в 220 В, и прикосновение к ним ведет к травмам со смертельным исходом.

Энергетики стараются держать ноль при любых обстоятельствах. Но остается актуальной проблема электромагнитной совместимости, поскольку отсутствует рабочее заземление. Именно поэтому новые СНиП и ПУЭ предписывают строителям запитывать новостройки по схеме TN-C-S, а также снабжать каждый дом контуром заземления. Что же касается защитного проводника, он разводится по квартирным розеткам стандарта «евро».

Чтобы узнать, имеется ли заземление на строении, достаточно заглянуть в домовой ЩВС (открыть его по первому требованию владельцев квартир обязан закрепленный за зданием электрик, осмотр производится также в его присутствии). Если от подстанции идут 5 кабельных жил, дом запитан по схеме TN-C-S, и ничего больше делать не нужно. Если же жил 4, работает схема TN-C, и нужно думать, как заземляться.

Важно

Самостоятельно сделать контур заземления для многоэтажки нереально. Потребуется разрешение от УК и ЖЭУ

Нужно будет сделать и утвердить проект. Также предстоит большой объем земляных работ на придомовой территории с привлечением спецтехники. Данный вопрос требует поквартирного решения. И оно заключается в защитном занулении и УЗО.

Основные правила и требования

Правила и требования, которые необходимо учитывать при организации заземления в жилом строении, касаются материалов и размеров отдельных элементов системы, значений сопротивления контура заземления.

Контуром заземления называется металлическая конструкция с малым электрическим сопротивлением, способная обеспечить моментальный отвод электрического тока в землю

Также существуют стандарты, касающиеся размещения контура заземления относительно поверхности земли и фундамента жилого строения.

Геометрические параметры металлических элементов

Выбор типоразмеров металлических заготовок для изготовления заземляющего устройства основан на необходимости достижения нужного уровня сопротивления.

Соединить металлические детали заземляющего устройства можно при помощи электрической или газовой сварки. Обычно это делается после забивания электродов

Они могут быть разными, но существуют ограничения минимальных величин.

К таким величинам относятся:

  1. Толщина сторон уголков, используемых в качестве штырей. Она не должна быть менее 4 мм.
  2. Толщина стенки трубы, стартующая от 3,5 мм.
  3. Сечение соединительной полосы, располагающейся между штырями.

Минимальное значение последнего параметра не может быть менее 48 кв. мм. Только в этом случае полоса будет выполнять свою функцию.

Нормы сопротивления контура заземления

Соблюдение норм, предъявляемых к уровню сопротивления контура заземления, выступает основным условием эффективности всей системы.

Если в жилом строении размещен газовый котел, то сопротивление контура не должно превышать 10 Ом. При его отсутствии допускаются значения до 30 Ом

Здесь работает следующее правило: чем ниже уровень сопротивления заземляющего устройства, тем выше эффективность системы, тем более безопасным является пребывание в доме, пользование электроприборами.

Стандарты размещения заземляющих конструкций

Оптимальным вариантом размещения конструкций является диапазон 2-4 метра от внешней линии фундамента. При этом минимально возможным расстоянием является 1 метр, максимальным – 10 метров.

Важно проследить, чтобы нижние концы электродов располагались строго ниже уровня промерзания грунта. Иначе в холодное время года система не сможет в полном объеме выполнять свои функции. Дистанция между поверхностью земли и верхними частями конструкции должна составлять 50-70 см

Сами заземлители забиваются на глубину 3 метра

Дистанция между поверхностью земли и верхними частями конструкции должна составлять 50-70 см. Сами заземлители забиваются на глубину 3 метра.

Также стоит обратить внимание на влажность выбранного участка земли: чем более влажная почва в месте размещения, тем лучше. Для этой цели отлично подойдут зоны, запланированные под покрытие плиткой или асфальтом

Под ними не пересыхает почва, создается хорошая защита для всей конструкции.

Контур заземления в частном доме своими руками

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей, имеющей глубину не менее 50 см.

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см

Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

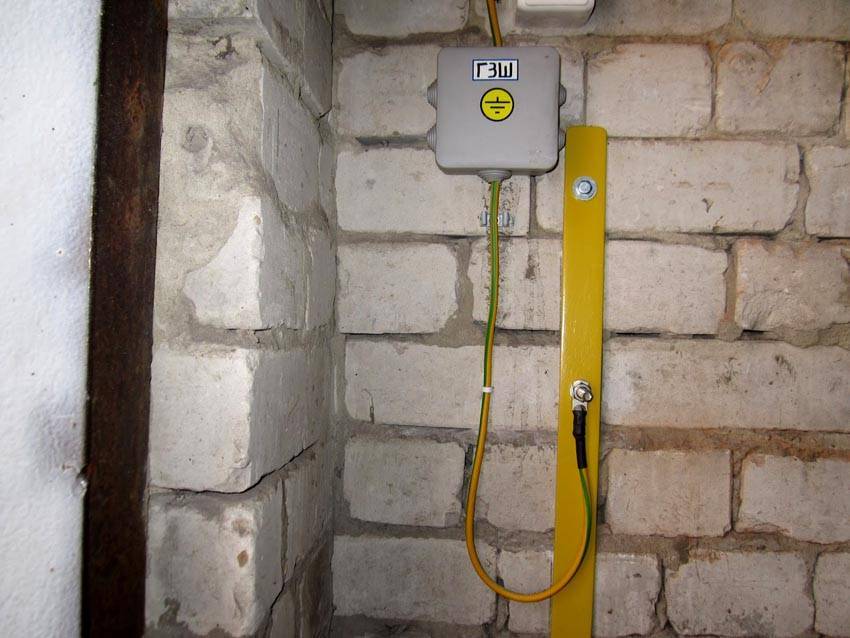

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.

Контур заземления ПУЭ нормы

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по нормам ПУЭ недопустима — только в составе общего кабеля. Это значит, что, если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Монтаж заземления

  1. Сначала подготавливаем вертикальные заземлители. Нарезаем их при помощи болгарки в соответствии с расчётными данными. Затем концы штырей стачиваем под конус. Делается это для того, чтобы электрод легче входил в землю.
  2. Затем нарезаем стальную полосу. Длина каждого отрезка должна быть чуть больше стороны треугольника (примерно на 20–30 сантиметров). Концы полос желательно заранее обогнуть плоскогубцами для плотного контакта со штырями при проведении сварочных работ.
  3. Берём подготовленные штыри и забиваем их в вершинах треугольника. Если земля песчаная и электроды легко заходят, то можно обойтись кувалдой. Но если плотность грунта большая или часто попадаются камни, то придётся использовать мощный перфоратор или даже бурить скважины. Стержни забиваем так, чтобы они выступали над основанием траншеи примерно на 20-30 сантиметров.
  4. Далее берём металлическую полосу 40×5 миллиметров и прихватываем её сваркой к штырям. В итоге у вас получится контур в виде равностороннего треугольника.
  5. Теперь делаем подвод контура к зданию. Для этого также используем полосу. Её нужно вывести и зафиксировать у стены (по возможности вблизи распределительного щита).

Тестовые работы на работоспособность

После выполнения монтажных работ выполняется обязательная проверка. Для этого к одному концу контура подсоединяется лампочка. Контур сделан правильно, если лампа ярко светит. Также работоспособность проверяется с помощью заводского прибора — мультиметра.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но, если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования.

Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Есть ли разница между схемами заземления частного дома своими руками для сетей 220 и 380 вольт

Здесь создается интересная ситуация. По сути, для сетей с напряжением 220 В заземления не требуется, достаточно простого зануления, но при этом лишним такой контур не будет. Дело в том, что согласно схеме, заземление на даче своими руками служит не только для защиты оборудования, но также используется и в качестве громоотвода. К тому же особых затрат это не потребует, а на саму работу (при правильном планировании) времени много не потребуется.

Прибор заземлен от шины внутри строения

Ну а если на даче или в частном доме используется трехфазное напряжение, то без правильно выполненного контура не обойтись. Ведь большинство приборов, работающих с таким напряжением вообще не требуют зануления. А значит имеет смысл понять схему заземления частного дома при 3-х фазной 380-вольтовой сети. Но для начала стоит понять, как рассчитать необходимый контур и каким он может быть по форме. Так же нужно понять суть схемы заземления частного дома. Контур заземления, вернее его форма и удаленность от строений, имеет очень важную роль. Именно по этой причине стоит остановиться подробнее на этом моменте.

Какой формы может быть контур заземления частного дома

Само по себе заземление может быть выполнено как в виде треугольника, так и в виде прямой линии. Принципиальной разницы между этими формами нет, а по тому каждый делает так, как это удобно. Но остается вопрос – что является заземляющим контуром? Ответ прост – любые проводники, погруженные в землю на глубину от 1.5 до 3 метров и соединенные между собой стальной или медной шиной.

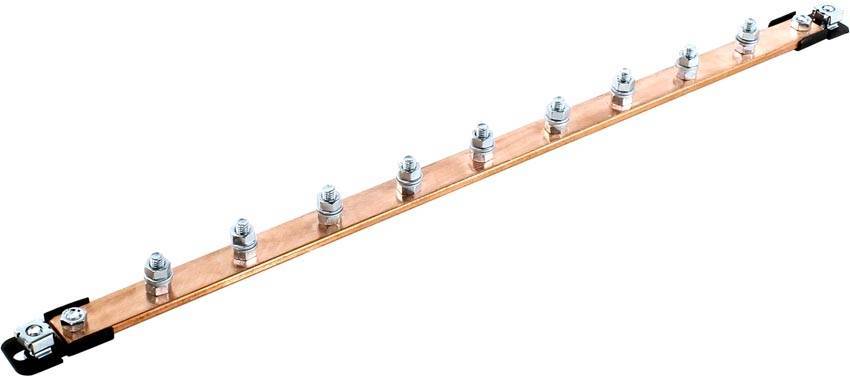

Так выглядит медная шина заземления для вводного силового шкафа
Важная информация! Не следует использовать в качестве электродов пруты арматуры.

Для этого есть определенные причины:

  1. Арматура имеет неравномерную поверхность, что подразумевает неравномерный контакт с землей;
  2. Ее стенки быстро окисляются за счет структуры, что приводит опять же к плохому контакту, а значит и проводимости электрического тока.

Можно изготовить электроды из стального уголка, но лучше, конечно, если это будет медный прут. К тому же подобные изделия всегда можно найти на прилавках российских магазинов.

Какое сопротивление должен иметь контур заземления

Часто первый вопрос, который возникает у домашнего мастера перед выполнением такой работы – скольким Омам должно быть заземление равно? Если брать нормативы ПУЭ, то эта величина должна составить 30 Ом. Но при этом следует понимать, что это лишь верхний предел. Чем ниже будет этот показатель, тем лучше.

Замерить сопротивление можно омметром

Что касается самих электродов, то здесь необходимо учитывать множество факторов. На удельное сопротивление может повлиять:

  • состав грунта;
  • увлажненность почвы;
  • сопротивление металла, из которого изготовлены электроды;
  • длина штырей или уголков.

Для примера расчета заземления для частного дома можно взять территорию, по периметру которой необходим контур. Длина траншеи при этом равна 40 метрам. Имеются стальные стержни длиной в 2 м и диаметром 2 см, а также стальная шина, шириной 4 см. Тогда, при условии, что почва – чернозем можно понять, что необходимо забить 12 электродов на расстоянии 3.3 м друг от друга. Конечно, можно здесь указать и все формулы для подобных расчетов, но особого смысла в этом нет. Для домашнего мастера они не нужны по причине сложности. Намного проще воспользоваться специальной программой, а именно онлайн калькулятором.

Профессионально сделанное заземление. Шина покрашена, значок на месте

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
