Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Виды соединителей, представленные на рынке электротехники

Клеммники для соединения кабелей могут быть нескольких видов. Выбирать следует те, которые будут удобнее в монтаже в той или иной ситуации. Плотность соединений будет на должном уровне, независимо от того, какой из видов выбран. Рассмотрим вкратце общую информацию.

Винтовые соединители и их особенности

Наиболее дешевые клеммы, представляющие собой латунные трубки в пластиковой оболочке с парой винтов. Позволяют соединение медных с алюминиевыми жилами, но не очень удобны, когда требуется коммутация нескольких проводов.

Винтовые соединительные шины тоже можно считать клеммниками

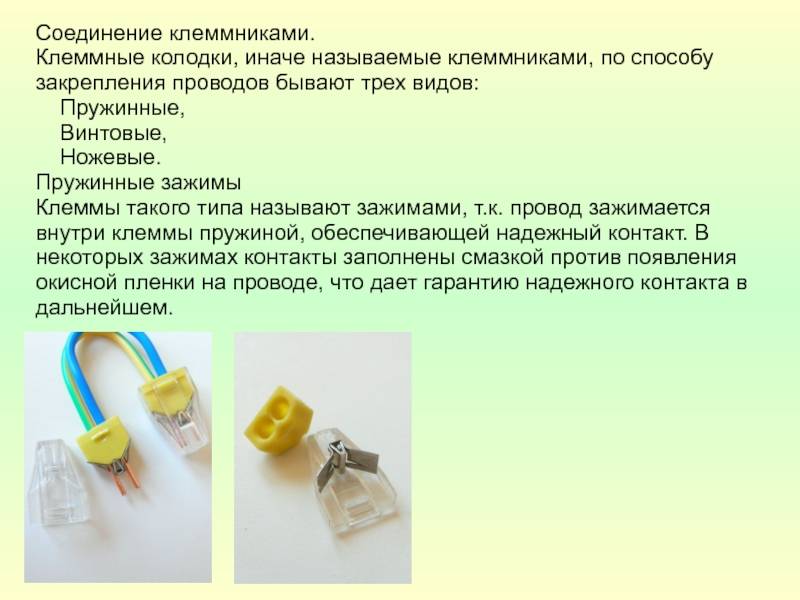

Зажимы для проводов или пружинные клеммы

В зависимости от количества гнезд зажимы для проводов позволяют соединить от двух до восьми жил. Но для промышленных соединений производятся клеммники и на 16 жил. Могут быть одноразовыми или многоразовыми. Но одноразовые – только название, повторное использование возможно. Сложность возникает только в извлечении из клеммы жилы кабеля. Совет «подсунуть тонкую отвертку и отжать лапку, абсурден. Сделать это нереально. Проще поступить следующим образом. Удерживая соединитель одной рукой, второй тянем провод на себя, прокручивая вправо-влево. После двух-трех «подкруток» жила выходит из гнезда и клеммник снова готов к применению.

Пружинные самозажимные клеммники наиболее удобны для монтажа электропроводки

Особенности соединителей с предохранителями

Такие клеммы монтируются на DIN-рейку. В них предусмотрены специальные пазы, куда устанавливается предохранитель. Это дает дополнительную защиту при перегрузках или коротком замыкании.

Особенности использования клеммных колодок

Эти соединители популярны при монтаже освещения. Корпус выдерживает температуру до 105°С, а пружины с медными пластинами плотно поджимают жилы кабеля. Возможно добавление графитовой пасты для устранения возможности окисления.

Клеммники для ленивых: ножевые соединители

Особенность ножевых клеммников в отсутствии необходимости очищать изоляцию перед соединением. Особая конструкция сама прорезает ее в нужном месте, обеспечивая плотный контакт.

Для таких клемм предварительное снятие изоляции не требуется

«Ножны»

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

• Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже

• Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

• Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Преимущества ответвительных сжимов

В работе применение такой техники дает ряд неоспоримых преимуществ, в частности:

1. Возможность работать под напряжением. С помощью зажима можно делать отводку от магистрального СИП, не обесточивая линию.
2. Возможность соединять провода из разных металлов (медь и алюминий), при условии, что они одножильные.
3. Контроль затяжки — с помощью срывной головки (в частности, в ответвительном зажиме Р95 она алюминиевая) или с помощью динамометра. В первом случае срыв головки означает достижение необходимого давления.
4. Удобный способ демонтажа с помощью второго винта.
5. Герметичность корпуса у соответствующих моделей. Испытания на герметичность проводятся в воде током повышенного напряжения.
6. Компенсация температурных расширений.
7. Скорость монтажных работ.
8. Широкий диапазон калибров проводов, которые можно подключить таким способом.

Особенности применения зажима для СИП

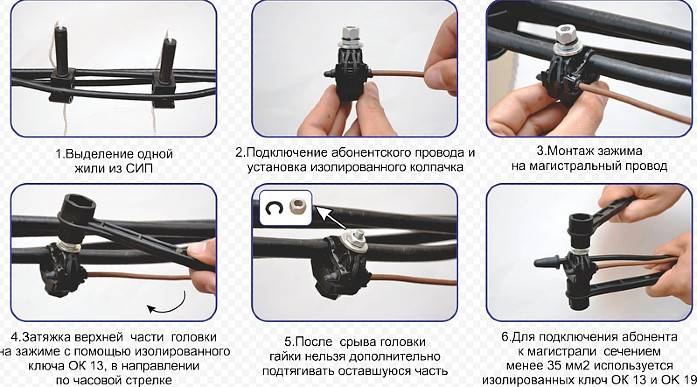

Зажим прокалывающий для СИП предназначен для герметичного подключения изолированных проводов ответвления к магистральной линии, а также оснащения осветительных конструкций. Применение гарантирует надежное сочленение фазных и нулевых жил с минимальными потерями на переходное сопротивление.

Продукция отличается:

• прочностью – корпус выполнен из термопластика, устойчивого к жесткому ультрафиолету, перепаду температур, погодным факторам;
• легкостью, удобством в установке – с монтажом справляется один человек;
• безопасностью – допускаются работы под напряжением;
• долгим сроком эксплуатации – до 20 лет.

Ответвительные зажимы для кабеля часто используют при устройстве подводов к частным домам, дачам, небольшим производственным объектам с целью получения стабильного контакта при отводе электропроводов 2х16, 4х16.

Что такое ножевые клеммники?

Ножевые клеммники используются для коммутации проводов в случаях, когда согласно нормативным документам монтаж цепи должен проводиться только с использованием неразрывной токопроводящей жилы. Обычно этим требованиям должны соответствовать цепи зануления и защитного заземления.

Монтаж изделий в этом случае возможен без зачистки проводов методом прямой установки их в полость клеммника с последующим обжатием для прочности. Ножевидные контакты прорезают слой изоляции, что гарантирует безопасный контакт.

Производителем таких изделий являются компании «Klemsan» и «Legrand». Их продукция наиболее востребована сегодня в странах СНГ.

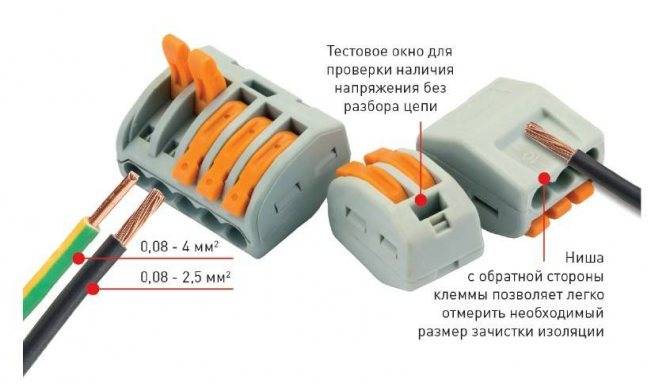

Пружинные конструкции Wago

Подобные электрические зажимы появились на рынке не так давно и произвели фурор — они просты и удобны в использовании, но коммутация получается очень прочной. Производители дают определенные рекомендации по применению продукции:

1. Для работы с одножильными и многожильными элементами, сечение которых колеблется от 0,5 мм2 до 4 мм2 желательно использовать Wago.
2. При работе с многожильным деталями небольшого сечения 0,08 мм2-3,5 мм2 применяются изделия CAGE CLAMP.

Пружинные клипсы для соединения проводов Wago под маркировкой 222 могут иметь от 2 до 5 площадок с фиксаторами в форме флажков. Перед началом работ последние устанавливают в вертикальное положение, внутрь вставляют до упора очищенные жилы, а затем флажок переводят в горизонтальное положение. На этом работы считаются законченными.

Огромным преимуществом является тот факт, что в любой момент можно внести необходимые коррективы. Для этого нужно поднять флажок и вытянуть проводник. Использовать подобные конструкции можно для коммутации медных или алюминиевых элементов с количеством жил от двух до пяти. Электропровода могут быть не только многожильными, но и жесткими.

Существует еще один вид зажимов, работа с которыми занимает считаные секунды — неразъемные конструкции. Достаточно только вставить защищенную жилу в нужное гнездо. Внутри находится специальная пружина, прочно фиксирующая соединяемый элемент с пластиной. Чтобы контакт был лучше, необходимо тщательно проводить зачистку от оксидной пленки. Для предотвращения окисления в будущем компания выпустила специальную контактную пасту, которую нужно нанести внутрь зажима.

В этом случае предварительная зачистка не требуется, так как вещество самостоятельно может бороться с окислением. Следует отметить, что изготовители говорят о возможности достать проводник из зажима, если это требуется. Для этого необходимо одной рукой удерживать жилу, а другой — клеммник и проводить вращательные движения с небольшим диапазоном.

Расшифровка и маркировка

Данная арматура маркируется по принципу ААА (Б-Б;В-В). Также встречается вариант ААА Б-Б/В-В. Подробнее о каждой категории:

• ААА – марка арматуры;
• Б-Б – минимальное и максимальное сечение основной ЛЭП, к которой будет подключаться отвод;
• В-В – диапазон сечения жил отводного СИП.

Это маркировка зажимов с одновременной затяжкой. Если конструкция подразумевает подключение двух и более ответвительных СИП, то в части «В-В» дополнительно ставится цифра от 2 до 4.

Например, маркировка «4х16» в конце названия товара говорит о том, что зажим предназначен для подключения 4 кабелей СИП с сечением жилы 16 миллиметров.

Соединение СИП-3 в шлейфах

Выбор таких прокалывающих зажимов очень широк и представлен на рынке разными производителями.

Niled RP150, 240

Sicam TTDC

Ensto Sliw17.2

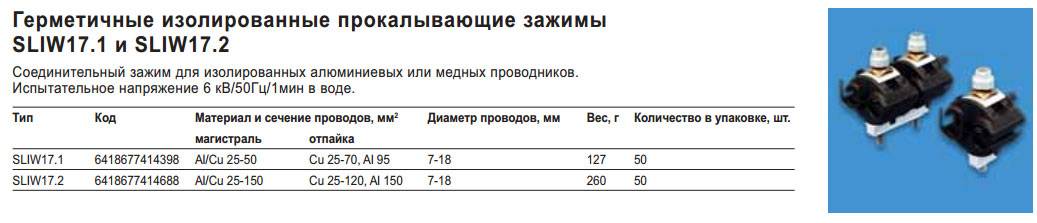

Сверху они оборудованы двумя затягивающими болтами со срывной головкой. Срыв головки надежнее всего осуществлять с применением накидного ключа.

Для соединения защищенных проводов СИП-3 с голыми проводами марок АС, следует использовать соединительные ответвительные зажимы другой конструкции. У них прокалывающие зубья расположены только с одной стороны. С другой — гладкая поверхность как у обыкновенной плашки.

Niled RPN150

Sicam NTDC

Ensto Slip 32.2

Перед установкой зажима не забывайте зачищать щеткой голый неизолированный провод.

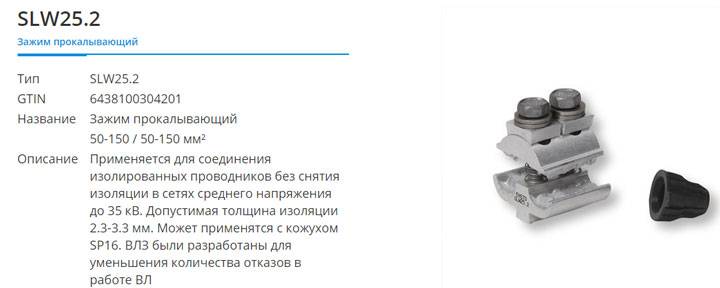

Если у вас нет в наличии герметичных проколов, то можно воспользоваться другими плашечными зажимами. Например SLW25 от Ensto.

Сам зажим заполнен токопроводящей антиоксидной смазкой, которая улучшает контакт и не дает влаге попасть в место соединения.

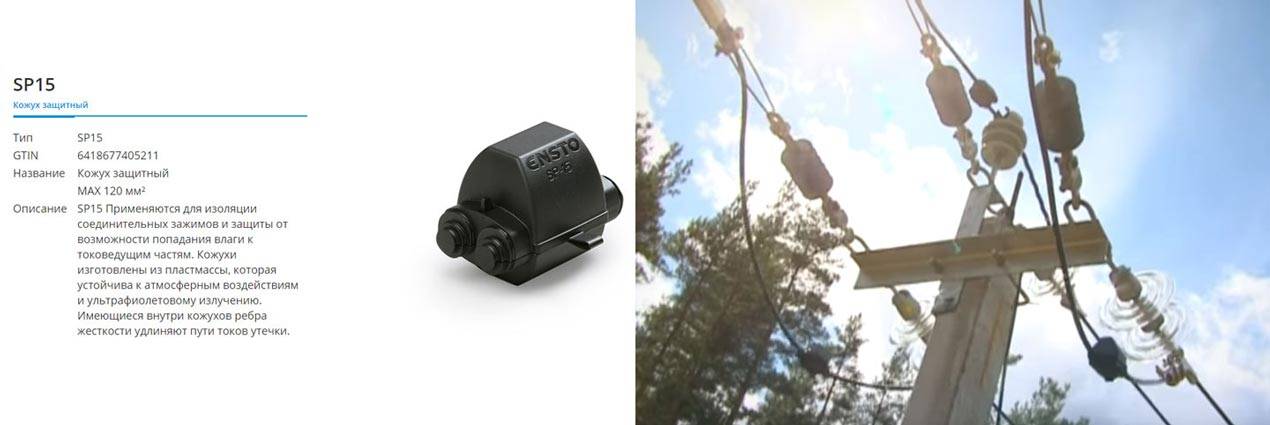

Для защиты от влаги снаружи, плашку закрывают специальным кожухом, который выполнен из пластмассы стойкой к ультрафиолетовому излучению.

Преимущества и недостатки коммутации клеммами

При помощи клемм можно соединять медные с алюминиевыми проводами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

• конструктивное разнообразие соединителей;
• возможность демонтажа и ремонта;
• простота, скорость и доступность установки;
• электробезопасность, корпус из диэлектрика предохраняет от поражения током;
• устойчивость к механической нагрузке и вибрации;
• возможность коммутации металлических проводников разного сечения и материала.

Недостатки:

• выделение дополнительного места в щитках и распределительных коробках;
• высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Ошибка №4 – Подключение к СИП тонкого кабеля

А если подключаемая жила имеет слишком тонкое сечения (1,5-2,5мм2), стоит ли загибать ее конец, чтобы тем самым увеличить площадь контактного пятна?

Тут вопрос не совсем однозначный. С одной стороны отогнутый конец провода с торца остается не изолированным (в колпачок то он не попадет).

Что противоречит самой идее данной технологии, по которой при обжиме обеспечивается полная гидроизоляция.

Однако, с другой стороны, при слишком малом сечении жила может попасть между зубьев и вообще не проколоться.

Поэтому совет тут один – при подключении кабеля 2,5-4мм2 жилы загибаем, от 6мм2 и выше – нет. Ну и самое главное – применяем зажимы под правильный размер, с более мелкими зубчиками.

Вот вам наглядное сравнение прокола от EKF P1X на сечение ответвления 1,5мм2-10мм2 и P2X на сечение 2,5мм2-35мм2.

Как видите, размеры зубьев у них существенно отличаются. Равно как и нагрузка, которую могут пропустить через себя подобные зажимы.

Для абонентских проколов она составляет от 50 до 100А (в зависимости от марки).

В аварийных ситуациях при кратковременных КЗ и того больше.

Что такое оконцевание жил

Это операция по обработке и формированию жилы провода или кабеля для создания надёжного электрического контакта.

Когда заходит вопрос об оконцевании жил, то первым встает вопрос: из какого материала выполнены жилы кабеля или провода, которым будет подключен электроприёмник.

Металл алюминий имеет свойство окисляться при контакте с воздухом и данных факт негативно влияет на электрический контакт в местах присоединения жилы к аппарату электроустановки. Ещё алюминиевые жилы, после протекания через них тока, имеют свойство уменьшаться в размере, что приводит к ослабеванию контакта.

Медь используемая в кабеле, лишена этих недостатков, но вопрос надёжного контакта, в случае использования медных жил, остается открытым.

Оконцевание любых медных жил позволяет избежать прямого попадания окислителей на зачищенные участки жил, а также соединить токопроводящую часть многопроволочной жилы в единое целое, что в свою очередь  добавляет надёжности электрическому соединению. Ну а механическая прочность будет зависеть напрямую от вашего желания сделать оконцевание качественным.

Пайка проводов припоем

Не менее замечательный вариант соединения проводов и обеспечения хорошего контакта это с помощью обыкновенной пайки. Для применения такого способа потребуется небольшой навык пайки припоем с помощью электрического паяльника.

Паяльник лучше всего брать помощностью 80 Вт или 100 Вт – это то, что надо. Таким паяльником можно быстро прогреть то место (скрутку), куда будете наносить расплавленный припой.

Для пайки лучше всего подойдет припой марки ПОС-30, ПОС-40. К такому припою понадобится канифоль или флюс марки СКФ (спирто-канифольный флюс), который наносится на место пайки перед нагревом.

Кроме выше перечисленного материала, специалисты используют для пайки так называемую трубку припоя внутри которой находится канифоль. Такая трубка продается практически в каждом магазине электротоваров.

Крайне не рекомендуется применять паяльную кислоту. После пайки остается ее след на скрутке и со временем кислота будет только разъедать скрутку, что приведет к печальным последствиям.

И так, для пайки проводов потребуется не дорогой материал и электрический паяльник. Такое соединение пайкой является более доступным и простым способом.

Как правильно выполнять коммутацию

Чтобы добиться высокого качества контактов, важно не только правильно подобрать зажимы, но и грамотно выполнить коммутацию. Следуйте рекомендациям ниже, чтобы избежать основных ошибок:

1. Зачищайте провода с помощью специального инструмента, не способного повредить жилу.
2. Не забывайте удалять с поверхности оксидную пленку.
3. Правильно подбирайте гильзу, позволяющую выполнить качественный сжим.
4. Следите за введением провода в клеммник — он должен входить до изоляционного слоя.
5. Тестируйте соединение на прочность.
6. Предусмотрите небольшой запас длины провода для удобного монтажа во избежание нагрузок механического характера на клеммник.
7. Если используется коробка с зажимами, то обязательно соблюдайте дистанцию между ними — это поможет исключить короткое замыкание при их возможном нагреве.

Помните о том, что, несмотря на то, что коммутация — относительно безопасная и несложная операция, выполнять работы с использованием зажимов для проводов нужно точно согласно вышеназванным правилам. От надежности коммутации будет зависеть уровень характеристик электросети, которые, в свою очередь, оказывают влияние на стабильность работы электроприборов.

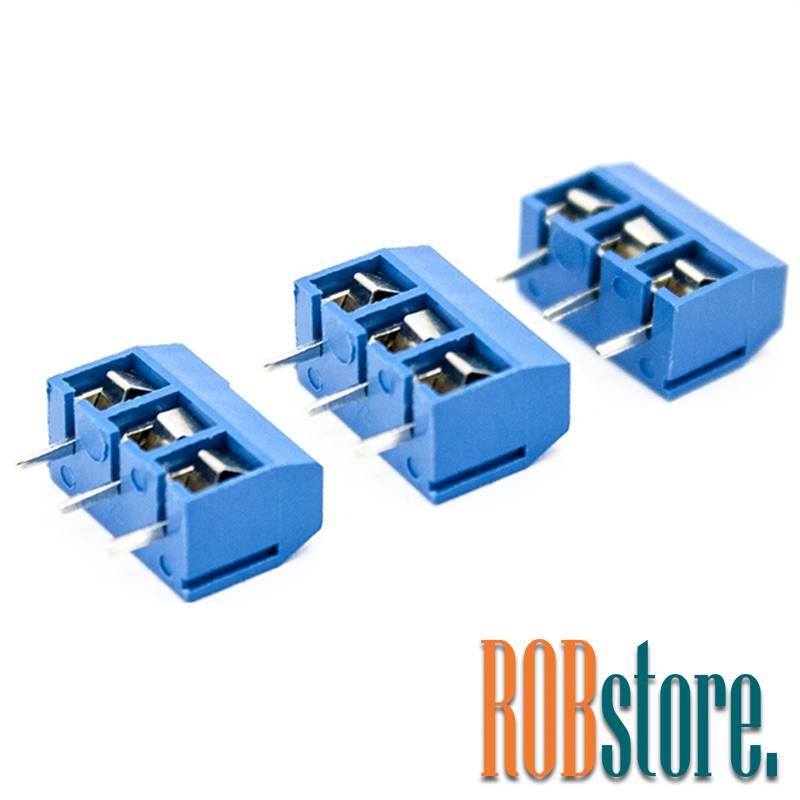

Винтовая клеммная колодка

Это классический и самый известный разъём для подключения проводов. Он состоит из проводящего элемента, из которого выведены два крепежных винта, все окружено пластиком который действует как изолятор. Просто вставьте провод в отверстие и затяните винт сверху.

Существует несколько стандартных размеров доступных на рынке для подключения проводов с площадью поперечного сечения (диапазон):

• 1 — 2,5 мм2
• 1,5 — 4 мм2
• 2,5 — 6 мм2
• 4 — 10 мм2
• 10 — 25 мм2

Также вы можете выбрать цвет — есть разные цвета, чтоб легко обозначить по виду группу соединителей.

Для испытаний будем использовать клеммник для проводов с поперечным сечением от 1 до 2,5 мм2.

Делаем проводное соединение

Сначала отрезали нужный кусок разъема. В этом случае будем соединять два типа проводов (фазовый провод — черный и нейтральный провод — синий). Используйте нож чтобы удалить изоляцию с шнура (примерно 5 мм).

Последовательно вставляем провода без изоляции в разъем.

Для того чтобы быть уверенным, что кабель хорошо закреплен — несколько раз дерите их на себя. Они должны крепко держаться.

Длина удаляемой изоляции также важна, потому что если отрежем слишком мало изоляции от провода, винт может плохо контачить на металл, а если слишком много — проводник будет выступать за разъем и даже позамыкает с соседними проводами.

Подключение нескольких проводов

Можно прикрутить больше проводов к одному отверстию, если это позволяет диаметр дырки. Например для разъема под сечение до 4 мм2 с одной стороны ввинчиваем один кабель 1,5 мм2, а с другой — два таких же провода с одинаковым диаметром.

Плотно затяните винт и убедитесь, что кабели хорошо держатся.

Соединение большего количества проводов также может быть выполнено путем соединения последовательных пар разъемов с использованием так называемых мостовых соединителей. На рисунке слева подключено 4 провода вместе.

В таких типах соединений вам нужно быть вдвойне осторожными, и каждый раз после затягивания проверяйте, как они держат провода. Проблемы обычно появляются когда хотят разместить провода с различным поперечным сечением в одном отверстии. В этом случае лучше всего купить разъем другого типа, чем получить риск ослабления разъема.

Тип кабеля для колодки

Нет проблем с использованием этого разъема и для подключения кабеля, состоящего из множества тонких проводов, а не одного толстого.

Часто в случае таких соединений используют дополнительные кабельные наконечники в виде трубочек, чтобы провода не разлохматились.

Цена клеммных винтовых колодок

Это достаточно дешевый тип электро фурнитуры, из всех доступных на рынке. Разъемы продаются в кластерах, чаще всего по десятку штук. Стоимость примерно 10 рублей в зависимости от производителя.

Достоинства и недостатки

Винтовые колодки является универсальными. Тип, поперечное сечение или количество проводов имеют мало значения (по крайней мере дома), поскольку в каждом случае можно выбрать подходящий размер. Дополнительным плюсом является малая цена.

Что касается минусов:

• сложная сборка по сравнению с другими типами разъемов — для создания соединения нужна отвертка и правильное расположение колодки для завинчивания проводов, что не всегда просто. Кроме того, бывает сложно поместить два провода в одно отверстие из-за ограничения размера.
• если клеммник находится там где есть вибрация, со временем крепежные винты могут сами отвинтиться, а кабели вывалятся. Но в домах это редко бывает.

Правила обустройства проводки

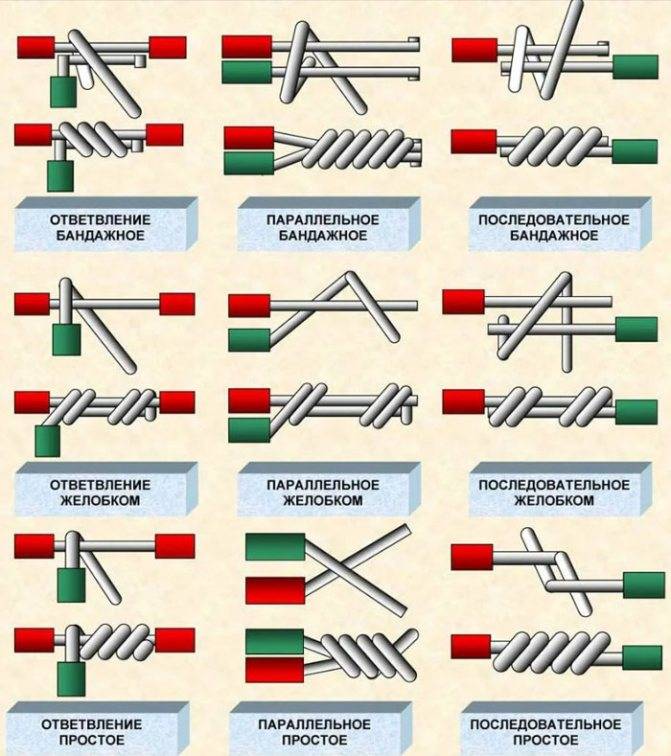

Чтобы понимать, какие соединения проводов целесообразно сделать в том или ином случае, необходимо рассмотреть правила по обустройству электроустановок. В них четко указано, какие методы приемлемы при обустройстве современных систем коммуникации. Рассматривая правила соединения проводов, можно сделать выводы о неприемлемости применения скруток. В нормативной документации четко указано, что все жилы должны соединяться методом сварки, опрессовки, сжимов или пайки.

Проводка должна создаваться из кабеля с медной жилой. Для того, чтобы подобная сеть имела высокие показатели надежности, соединения должны быть максимально прочными. Сечение жил выбирают в соответствии с суммарной предполагаемой нагрузкой. Чем больше оборудования подключено к сети, тем толще проводник требуется подсоединить к системе.

Герметичные и влагозащищенные прокалывающие зажимы

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

Герметичные зажимы Ensto

Герметичные зажимы Sicam

Герметичные зажимы Niled

Прокалывающие зажимы КВТ

Прокалывающие зажимы IEK

Лучшие производители

Топ качественных изделий компании «Legrand»

Отличная компания, которая ставит качество на первое место. Главным элементом соединения является латунь, которая сверху покрывается тонким слоем никеля. Благодаря такому решению обеспечивается плотный контакт между проводами. Изоляция выполнена из полипропилена, что позволяет выдерживать температуры до 100 градусов по Цельсию. Максимальная величина сечения, с которым может функционировать их продукция – 25 мм2. Также положительным моментом является то, что клеммы можно использовать при напряжении в 380 В и при токовой нагрузке в 100 А.

Legrand Клеммная колодка синяя 21х1.5-16мм2

Отличный вариант, который подойдет для соединения большинства типов проводов. Гарантирует человеку плотное соединение и надежность на весь период эксплуатации. Продается во всех специализированных магазинах.

Средняя цена – 470 рублей.

Legrand Клеммная колодка синяя 21х1.5-16мм2

Достоинства:

• Качественное соединение;
• Надежность;
• Долговечность.

Недостатки:

Legrand синий 1х6-25+12х1.5-16мм2

Хорошая колодка, предназначенная для плотной коммутации жил. Подойдет для эксплуатации в домашних условиях. Корпус изготовлен из качественного пластика, который не портится со временем и выдерживает большие нагрузки.

Средняя цена – 450 рублей.

подклеммник Legrand синий 1х6-25+12х1.5-16мм2

Достоинства:

• Плотность соединения;
• Качественный корпус;
• Стоимость.

Недостатки:

Клеммник универсальный 8×1,5-16 мм2, 75 мм

Хорошая модель, которая подойдет для установки во многих домах и предприятиях, гарантирует плотное соединение на весь период. Может фиксировать практически любые провода.

подклеммник Клеммник универсальный 8×1,5-16 мм2, 75 мм

Достоинства:

• Хорошая сборка;
• Плотное соединение;
• Долговечность.

Недостатки:

Рейтинг лучших клемм компании «Wago»

Продукты этой компании одни из востребованных на 2021 год. Это стало возможным благодаря плотному соединению контактов в любых обстоятельствах. Кроме того, соединение может провести даже неопытный пользователь, достаточно посмотреть инструкцию и все.

Изделия выпускаются в двух вариациях: одноразовые и многоразовые, какую выбрать каждый пользователь решает самостоятельно. Максимальная токовая нагрузка составляет 32 А, но в некоторых вариантах величина не поднимается выше 25 А, это также стоит учитывать.

Компания выпускает продукцию, которая предназначена для соединения одножильных элементов с многожильными, что является большим преимуществом. При этом их стоимость мало чем отличается от стандартных моделей.

WAGO на 4 провода с контактной пастой

Отличный продукт, который выполнен в классическом стиле и способен обеспечить надежное крепление практически любого элемента. Корпус изготовлен из прочного пластика.

Средняя цена – 15 рублей за штуку.

подклеммник WAGO на 4 провода с контактной пастой

Достоинства:

• Низкая цена;
• Хорошее качество;
• Плотная фиксация.

Недостатки:

WAGO 3х(0.08-4.0)

Модель предназначена для проведения быстрого монтажа. Таким клеммником можно фиксировать практически любые провода, что является большим преимуществом.

подклеммник WAGO 3х(0.08-4.0)

Достоинства:

• Скоростной монтаж;
• Доступная стоимость;
• Качественный корпус.

Недостатки:

WAGO 2 221-412

Популярное изделие, которое пользуется спросом у электриков. Корпус изготовлен из прочного материала, который отличается сроком службы.

подклеммник WAGO 2 221-412

Достоинства:

• Цена;
• Надежность;
• Универсальное применение.

Недостатки:

Рейтинг качественных моделей компании «STEKKER»

Изделия этой компании подойдут для установки дома или на фабрике. Фирма выпускает безвинтовые клеммы, которые обеспечат человека качеством и надежностью. С помощью этого элемента возможно крепление кабелей каждого типа. Некоторые модели изготавливаются наполовину открытыми, в то время как другие выпускаются в закрытой оболочке.

STEKKER LD294-4002

Модель подойдет для фиксации одножильных и многожильных проводников. Корпус изготовлен из качественного пластика, который не портится от длительного использования. Крепление происходит быстро и качественно.

Стоимость – 30 рублей.

подклеммник STEKKER LD294-4002

Достоинства:

• Долговечность;
• Устойчивость к огню;
• Максимальный ток – 16 А;
• Цена.

Недостатки:

STEKKER LD294-4003

Этот вариант предназначен для фиксации большего количества элементов. При этом гарантирует плотность крепления и безотказную работу на протяжении десятка лет.

Средняя цена – 40 рублей.

подклеммник STEKKER LD294-4003

Достоинства:

• Высокий срок эксплуатации;
• Надежность;
• Качественное исполнение.

Недостатки:

Монтаж клеммников

Чтобы выполнить монтаж, следует соблюдать несколько рекомендаций. Они несложные и, пользуясь ими, разобраться в любых алгоритмах подключения проводов будет легко:

У кабелей стоит сохранять запас для ещё одного применения.
Распределительные коробки должны быть открыты для проверки.
Клеммы монтируются в монтажные коробки.
Клеммник приобретается с запасом с точки зрения пропускаемого тока.
Нагрузка линий в клеммнике в сумме не должна превысить номинальный ток.
Когда клеммы уже смонтированы, проверяющих их напряжение прибор следует подключать к нужным гнёздам.
Окисление алюминия нужно предотвратить, используя пасту.
Когда провода зачищаются, удобнее сверяться с метками на клеммнике.
Важно учитывать допустимые параметры устройства.

Этого не скажешь о многоразовых моделях. Здесь кабели так же зачищаются, потом вставляются в гнёзда и зажимаются посредством опускания оранжевого флажка. Подняв его, кабель можно будет вытащить обратно.

Виды клеммников

Выпускаемую производителем номенклатуру клемм Wago можно поделить на следующие виды:

1. WAGO Compact (221): клеммное соединение универсального вида, которое отлично подходит для многоразового зажима проводов разных сечений и типа (одножильных, многожильных) из меди и алюминия. Используется при недостатке свободного места в распределительной коробке, поскольку клемма обладает компактными размерами.
2. Push Wire (773, 273): применяется для прочного соединения проводов одножильного типа в наружных и внутренних (заглубляемых) распределительных коробках.
3. Push Wire (243): чаще всего используется для соединения электрических проводов малого сечения с одной жилой.
4. Compact Push Wire (2273): данные клеммники необходимы для распределительных коробок, соединения внутри них медных и алюминиевых проводов (с большим количеством кабелей).
5. Wago Compact (221): используется для многоразового соединения одножильных и многожильных проводов из алюминия и меди, сечением от 0,2 мм² и выше.
6. Пружинные клеммы (222): походят для состыковки электрических проводов, сечением от 0,08 мм² и представляют собой удобные самозажимные клеммы Wago.
7. Серия 224: имеет небольшой диаметр гнезда, поскольку предназначена для подключения тонкожильных проводов, используемых для осветительных приборов.
8. Wago Linec (294): клеммы специализированные, предназначенные для подключения источников питания, а также при прокладке трехжильной проводки с нулем, защитным заземлением и фазой.

При необходимости соединения алюминиевых проводов рекомендуется использовать клеммники Ваго с пастой, которая способна надежно защитить наконечники от окисления. Приобретая Wago клеммники, как ими пользоваться, можно узнать у продавца или квалифицированного электрика. Для тех, кто еще ни разу не пользовался данными изделиями, будет полезной информация о соединениях проводов с помощью клеммников Ваго.

Что такое ножевые клеммники?

Ножевые клеммники используются для коммутации проводов в случаях, когда согласно нормативным документам монтаж цепи должен проводиться только с использованием неразрывной токопроводящей жилы. Обычно этим требованиям должны соответствовать цепи зануления и защитного заземления.

Монтаж изделий в этом случае возможен без зачистки проводов методом прямой установки их в полость клеммника с последующим обжатием для прочности. Ножевидные контакты прорезают слой изоляции, что гарантирует безопасный контакт.

Производителем таких изделий являются и «Legrand». Их продукция наиболее востребована сегодня в странах СНГ.

Продукция компании «Wago»: достоинства и особенности

В отличие от изделий французской компании, описанных выше, продукция немецкого производителя — клеммники «Wago» – не требуют регулярного обслуживания. Пружинные безвинтовые клеммники этой компании позволяют добиться максимально надежного соединения проводов независимо от их типа и диаметра.

Наконечник «Wago» имеет ряд достоинств:

1. Соединение отлично реагирует на проявление вибраций.
2. За счет постоянного давления пружины на проводники удается добиться создания перманентного электрического сопротивления соединения.
3. Устанавливать изделия просто и быстро, специальный инструмент не понадобится.
4. В случае необходимости возможно многократное переподключение с сохранением токопроводящей жилы.
5. Открытый доступ инструмента, снимающего измерения, к шине клеммника.

Клеммники «Wago» делают из меди, прошедшей обработку лужением. Такой подход позволяет добиться увеличения пятна контакта со снижением электрического сопротивления соединения и предотвращает окисление металлов проводников. Не исключается заполнение изделий антикоррозийной смазкой.

Конструкция изделий «Wago» может быть представлена в нескольких вариантах:

1. PUSH WIRE — подходит для неразъемных соединений, отличается высоким уровнем жесткости пружины.
2. CAGE CLAMP — подойдет для многократных коммутаций, идеальна для соединения гибких проводов.

Монтируют клеммники «Wago» на провод в следующем порядке:

1. Провода зачищают с учетом углубления в корпусе клеммника. Это примерно 10-13 мм.
2. Устанавливают проводник в полость клеммника, используя плоскогубцы.

Заканчивается монтаж, как правило, тестированием качества работ.
