Жироуловитель под мойку: принцип работы, виды конструкций и особенности их монтажа

Изобретение для устранения засоров

Жироуловитель способен стать настоящим спасением для тех, кто постоянно сталкивается с засорением канализации на кухне. Приспособление состоит из нескольких частей, выполняет определённую задачу, действуя по-особому.

Функция жироуловителя

Перед устройством, называемым жироуловителем, стоит одна задача — отделять жир от воды. Приспособление присоединяется к трубам канализации и предохраняет от образования жировых пробок.

Жировитель под кухонной мойкой позволяет всегда держать трубы в чистоте

Жироуловитель добросовестно функционирует благодаря особым составляющим:

  • входному патрубку;
  • перегородке;
  • выходному патрубку в виде тройника.

Все элементы, способствующие отсеиванию от воды жира, заключают в короб из пластика. При этом патрубки для входа и выброса воды устанавливают так, чтобы они частично находились вне корпуса.

Принцип действия устройства

Жироуловитель функционирует следующим образом:

  1. Входной патрубок принимает жидкость, вытекающую из мойки на кухне.
  2. Первичная камера наполняется грязной водой. Собранная жидкость частично очищается, при этом жир уносит вверх, где он останется благодаря установленной перегородке. Высота этого барьера ограничена, она занимает лишь две трети размера короба.
  3. Через перегородку вода, избавленная от жира, попадает в очередное отделение корпуса.
  4. Из второй камеры жидкость по дну короба перетекает в выходной патрубок в виде тройника. Оттуда очищенная вода направляется в канализационную трубу.

Благодаря особому передвижению жидкости жир оказазывается заблокированным в ящике

В результате прохождения воды по специальным секциям жир собирается на поверхности рабочей среды, объём которой остаётся неизменным.

Это интересно: Как сделать выгребную яму своими руками – варианты конструкций и этапы монтажа

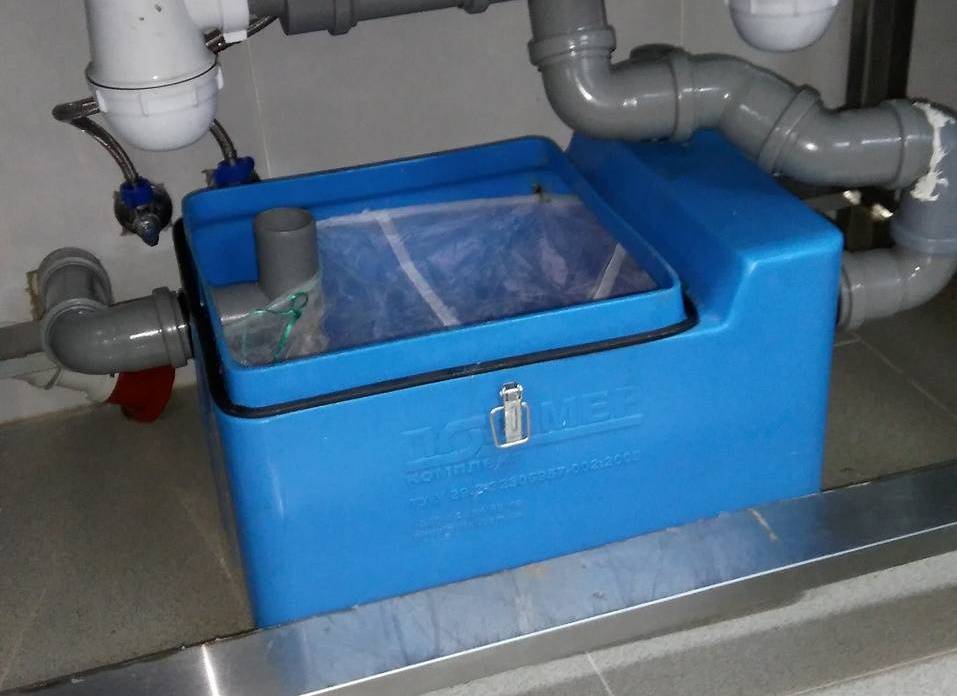

Установка жироуловителя под мойку

Монтаж жироуловителя под мойку не требует ни особых умений, ни инструментов. Все необходимые соединительные детали можно приобрести в том же магазине, где приобретается сам аппарат. Дополнительные полипропиленовые фитинги и трубки могут понадобиться лишь для соединения жироуловителя с канализацией и сифоном.

Сепаратор продается обычно в собранном состоянии, то есть в его отверстия уже вставлены и загерметизированы соединительные трубы или резиновые переходники. Остается только открыть крышку и достать из бака инструкцию по эксплуатации.

После этого можно осуществлять окончательный монтаж жироуловителя:

  1. Подготовить рабочее пространство под мойкой.
  2. В некоторых моделях оборудования колено для поступления воды и тройник для ее отвода прилагаются отдельно, поэтому их нужно вставить в соответствующие отверстия, предварительно смазав силиконом.
  3. Прикрутить к сепаратору переходники при необходимости.
  4. Поставить жироуловитель под мойку.
  5. Смазать снаружи сантехническим герметиком патрубки канализации и сифона, которые будут соединяться с жироуловителем.
  6. Подсоединить все необходимые трубы к сепаратору и подождать затвердевания герметика.
  7. Подсоединить воздуховод к канализационному стояку, если таковой имеется.
  8. Открыть кран с водой и проверить герметичность бака и соединений труб.

Если протеканий нет, то жироуловитель готов к эксплуатации.

Галерея изображенийФото из Если труба с фитингом соединяется с помощью резьбового соединения и между ними есть резиновая прокладка, то смазывание герметиком можно не производить В случае недостаточности места для обслуживания жироуловителя на месте установки следует рассмотреть вариант разъемного резьбового подсоединения сифона и канализации Канализационная труба от сепаратора должна отходить с минимальным наклоном в 2 градуса При небольшом протекании лучше не замазывать это место герметиком, а разобрать и собрать соединение снова 1 этап — смазывание переходников силиконом2 этап — установка жироуловителя под мойку3 этап — прикручивание канализационной трубы к жироуловителю4 этап — проверка герметичности теплой водой

Так как на эффективность жироуловителя сильно влияет температура воды, то нежелательно устанавливать его рядом с активно используемым духовым шкафом. Также требуется оберегать сепаратор от воздействия отрицательных температур при наличии в нем воды, так как это может привести к разрыву бака.

Что такое жироуловитель, его устройство и принцип работы

Это специальные резервуары, служащие для удаления жиров, содержащихся в стоках. Упрощенный чертеж такого устройства продемонстрирован ниже.

Конструкция жироуловителя

Обозначения:

  • А – установленный на входе патрубок;
  • В – перегородка, играет роль гасителя потока;
  • С – первая сепарационная перегородка;
  • D – сепарационная камера;
  • Е — вторая сепарационная перегородка;
  • F – отсек отстаивания;
  • G – выходной распределительный отсек;
  • H – патрубок для отвода очищенных стоков;
  • I – уплотнитель, обеспечивающий герметичность конструкции;
  • J – крышка резервуара.

Наиболее распространенный способ отделения жиров — механический. В баке устанавливаются сепараторные перегородки, которые способствуют замедлению движения стоков и их охлаждению. В результате этого, содержащиеся в них жировые образования, за счет перехода в неэмульгированное состояние, собираются на поверхности воды. При накоплении определенного объема жира производится чистка. Наглядная схема работы устройства продемонстрирована ниже.

Схема работы жироуловителя

Обозначения:

  • А – подвод стоков в бак;
  • В – осадок из тяжелых загрязнений;
  • С – скопившийся на поверхности воды жир;
  • D – сепарационные перегородки;
  • Е – линия уровня воды;
  • F – отвод в канализацию.

Основные технические характеристики сепараторов определяются их размерами, производительностью, объемом пикового сброса и способом монтажа.

Как сделать жироловку самому

При желании можно изготовить жироуловитель под мойку своими руками. Преимущество такого подхода заключается в том, что можно подобрать оптимальный размер корпуса для его удобного размещения под мойкой. Кроме того, имеется возможность рассчитать требуемую пропускную способность прибора

Ну и немаловажное значение для некоторых людей имеет экономия денежных средств. Рассмотрим поэтапно, как самостоятельно сделать уловитель жиров

Изготовление жироуловителя

Нам потребуются следующие материалы:

  • листовой пластик;
  • кусок пластиковой трубы диаметром 5 см;
  • ПЭТ-колено для входного патрубка диаметром 5 см;
  • герметик силиконовый;
  • клей для пластика;
  • ПЭТ-тройник для выходного патрубка диаметром 5 см.

Порядок изготовления устройства:

  • Ножовкой по металлу из листов пластика вырезаются заготовки по размеру дна и стенок ящика.
  • Стенки и дно склеиваются в единую конструкцию.
  • Вырезаются 2 перегородки, которые должны соответствовать ширине корпуса жироуловителя.
  • Внутрь корпуса вклеивается первая перегородка, верхний обрез которой соответствует уровню стенок. Перегородка должна располагаться выше дна. Под ней будет протекать вода во вторую камеру.
  • Монтируется вторая перегородка, которая вплотную прилегает ко дну. Ее высота должна быть на треть меньше высоты стенок. Вода будет проходить над этой перегородкой.
  • В передней стенке корпуса проделывается отверстие для входного патрубка. Данное отверстие должно быть на 4-5 см выше выходного отверстия.
  • Во входное отверстие вставляется ПЭТ-колено, которое заделывается силиконовым герметиком. Колено чуть позже будет стыковаться со стоком мойки, поэтому заранее продумайте способ соединения.
  • На противоположной стенке корпуса проделывается выходное отверстие, в которое изнутри вставляется ПЭТ-тройник. С двух сторон к тройнику крепится пластиковая труба. Один ее конец должен находиться вблизи дна, а второй — подниматься к самой крышке.
  • Из пластика вырезается крышка по размерам корпуса. Она должна обеспечивать герметичность, но легко сниматься для проведения очистительных работ.
  • Проверяется герметичность устройства. Для этого в жироуловитель заливается вода на такой уровень, чтобы она начала выливаться через выходной патрубок.

После проверки устройство подключается к сливной магистрали.

Конструкция самодельного жироуловителя

Врезка устройства в систему

Прежде всего, необходимо определиться с местом установки жироуловителя. Если монтируется бытовой прибор, то он обычно располагается под мойкой или возле мойки. Ловушка для жира врезается в сточную трубу непосредственно после мойки, перед выходом в канализацию.

Необходимо убедиться, что жироуловитель установлен строго горизонтально, без наклонов. В противном случае вода будет переливаться через край корпуса.

Все места соединений патрубков жироуловителя со сливом заделываются силиконовым герметиком.

Проверка работы устройства

После окончания монтажа необходимо проверить качество отделения жира от воды. Для этого нужно открыть подачу воды, а затем вылить около 50 г растительного масла в мойку. Через время следует снять крышку жироуловителя и убедиться в том, что масло осталось внутри прибора. В этом случае считается, что устройство работает нормально.

Периодически необходимо проводить обслуживание уловителя. Для этого снимается верхняя крышка, после чего удаляется накопившийся внутри прибора слой жира.

Ручная очистка жироуловителя

Установив в своем доме самодельный жироуловитель, вы обеспечите чистоту стоков в канализацию. Этими действиями вы не только улучшите экологическое состояние окружающей среды, но и избавитесь от засоров в канализационных трубах.

Критерии подбора и основные производители

Чтобы выбрать необходимое устройство в первую очередь необходимо исходить из его назначения. От этого зависят эксплуатационные параметры сепараторов. Например, для бытовых целей производительность будет достаточна в пределах 0,1-2 литров в секунду. Но эти характеристики совершенно не подходят для очистки стоков, поступающих в канализацию из столовой, кафе или ресторанов, для этой задачи потребуются промышленные модели с соответствующими техническими характеристиками.

Стоит заметить, что многие промышленные модели (например, для цехов, где налажено производство молочной продукции) оснащаются дополнительным оборудованием, повышающим эффективность обслуживания. Это могут быть автоматические насосы для откачки стоков, датчики заполнения и т.д.

Немаловажным фактором является и материал, из которого изготовлен корпус бака, он может быть пластиковым, стеклопластиковым или из нержавеющей стали. В промышленных устройствах колодец нередко делают бетонным.

Бытовые очистители, как правило, изготавливаются из пластика, что объясняется невысокой стоимостью материала, а также его следующими полезными свойствами:

  • небольшой вес, что существенно упрощает монтаж и обслуживание;
  • длительный срок эксплуатации (не менее 30 лет);
  • безвредность для человека.

Такие устройства рассчитаны на бытовое использование или установку в небольших предприятиях общепита.

Сепараторы из стеклопластика. Отличительная особенность таких корпусов высокая механическая прочность и устойчивость к агрессивным химическим веществам

Такие характеристики отлично подходят для промышленных моделей, особенно принимая во внимание тот факт, что допускается установка вне помещения

Стеклопластиковые корпуса устойчивы к любым погодным условиям, имеют небольшой вес и легко подаются очистке.

Корпуса из нержавеющей стали, как правило, используются для изготовления промышленных сепараторов. Характерные особенности:

  • длительный срок службы;
  • высокие гигиенические свойства;
  • презентабельный внешний вид.

Перечисленные характеристики, как нельзя лучше, соответствуют требованиям предприятий общественного питания.

Единственный недостаток, ограничивающий применения такого корпуса, – высокая цена.

При выборе производителя рекомендуем отдать предпочтение известным брендам, например таким, как: Эколайн, Alta, Пятый Элемент, Термит и т.д. Также заметим, что отечественные изделия по качеству не уступают зарубежным, а стоят существенно дешевле. Что касается неизвестных производителей из Поднебесной, тут как всегда, качество необходимо проверять на месте.

При выборе модели сепаратора необходимо принимать во внимание место его установки. Существуют модели, предназначенные для монтажа внутри помещения или (и) вне его

Существует три варианта установки в доме:

  • под раковиной или мойкой;
  • в подвале;
  • в отведенном для этой цели помещении.

В быту, как правило, используют первый вариант. Кратко распишем очередность действий при установке бытового сепаратора:

  • Выбираем, где будет находиться устройство. Для этого подходит любая поверхность с ровным и твердым покрытием. Поскольку в процессе эксплуатации жироуловителю требуется регулярная чистка, то необходимо обеспечить к нему свободный доступ. Наилучший вариант – место под раковиной или рядом с ней.
  • Устанавливаем сепаратор на выбранное место.
  • Шланг слива мойки соединяем с входным патрубком. Для обеспечения герметизации стыка используем прокладки из резины (как правило, поставляются с устройством), в качестве дополнительной меры безопасности можно использовать силиконовый герметик.
  • Сливной патрубок подключаем к канализационному стоку (лучше всего для этой цели использовать гофрированный шланг соответствующего диаметра), не забывая при этом про резиновые уплотнители.
  • Заполняем конструкцию водой, с целью проверки герметичности. При обнаружении течи устраняем ее.
  • Закрываем верхнюю крышку, после чего устройство готово к работе.

Наружный вертикальный или обычный жироуловитель монтируется в грунт по тому же принципу, как и септик, описание этого процесса можно найти на нашем сайте.

Классификация жироуловителей по материалу корпуса

Современные устройства изготавливаются из следующих материалов:

  1. пластик;
  2. стеклопластик;
  3. нержавеющая сталь.

Жироуловитель из пластика

Наиболее часто из пластика изготавливают кухонный жироуловитель. Это обуславливается свойствами применяемого материала:

  • Ссрок службы прибора достигает 30 лет.
  • Ввысокая экологичность (пластик не способен причинить вред здоровью людей и окружающей среде).
  • Легкость в обслуживании. Жироуловитель под мойку для очистки канализационных вод из пластика легко можно почистить от жировых отложений при помощи подручных средств.
  • Ввозможность изготавливать не только стандартные жироуловители, но и приборы по конкретным требованиям заказчика (различные формы и габариты, пропускная способность).

Бытовые жироловки, корпус которых изготовлен из пластика, отлично подойдут для столовых и для ресторана или кафе с небольшой пропускной способностью.

Ярким представителем компании, выпускающей сепараторы из пластика, считается Российская фирма «5 элемент».

Пластиковый жироуловитель

Жироуловитель из стеклопластика

Из стеклопластика изготавливают промышленные сепараторы, например, Эко-Ж жироуловитель компании «Эколайн». Такой материал более стоек к возможным соприкосновениям с агрессивными химическими веществами.

Сепараторы со стеклопластиковым корпусом могут устанавливаться как внутри помещения, так и на улице. Различные погодные условия не способны повредить корпусу из этого материала. Устройства получаются небольшого веса, надежными, прочными и, также как и пластиковые приборы, легко очищаемыми.

Стеклопластиковый жироуловитель

Жироуловитель из нержавеющей стали

Сепараторы из нержавеющей стали, например, выпущенные компанией АСО Group, могут позволить себе применять большие предприятия, так как подобные устройства имеют очень высокую стоимость. Однако вместе с дороговизной прибора значительно улучшаются его характеристики.

В первую очередь это касается длительного срока службы устройства и его гигиенических свойств. Материал обладает высокими антикоррозийными показателя и может применяться как для установки на улице, так и внутри помещения, причем в последнем случае прибор будет эстетично выглядеть и не портить окружающий интерьер.

Жироуловитель из нержавеющей стали

Большое количество фирм, занимающихся производством сепараторов, выпускают продукцию не из нержавеющей, а из оцинкованной стали. Оцинкованные жироуловители не имеют преимуществ нержавеющих устройств. Стоят они значительно ниже и их качества в большой степени отличаются от жироловушек, изготовленных из нержавеющей стали.

Выбор материала для жироуловителя обусловлен основными особенностями применения прибора.

Как работает жироуловитель

Жироуловитель под мойку

Конструкция устройства довольно проста – водонепроницаемая емкость, состоящая из корпуса, съемной крышки и разделенная между собой перегородкой.  Камеры соединяются двумя патрубками – входным и выходным. В некоторых моделях имеются дополнительные емкости для сбора жира и осадка, что значительно упрощает функционирование устройства.

Принцип работы жироуловителя заключается в естественной сепарации. Из кухонной мойки вода попадает в первую камеру, где под действием гравитации происходит отсеивание мусора. Далее, через сообщающиеся перегородки вода поступает во вторую камеру, где остывшие частицы всплывают на поверхность, а очищенная таким образом вода отправляется в канализацию. Когда камера наполняется, ее отмывают от накопленного жира и устройство снова подключают к системе.

В зависимости от принципа действия приборы для вылавливания жира делятся на 3 типа:

  • бытовой;
  • цеховой;
  • промышленный.

Бытовой жироуловитель стал использоваться относительно недавно. Его производят как устройство под мойку для дома, квартиры, кафе или небольшого ресторана. Конструкция компактная, при этом эффективно справляется с очисткой. При своевременном обслуживании камер работа жироуловителя будет совершаться бесперебойно и качественно.

Цеховой тип оборудования устанавливается в технических помещениях и на предприятиях с несколькими мойками. Чаще всего это объекты со средним объемом сточных вод и невысоким содержанием жира. Жироуловители устанавливаются за мойками и оснащаются специальными звуковыми устройствами, сообщающими о наполненности камер.

Промышленный тип – это конструкции для обработки больших объемов сточных вод (около 10 литров в сек). Монтаж жироотделяющего устройства происходит за пределами предприятий, где для него вырывают специальный котлован или готовят отдельное техническое помещение. Устанавливают его на крупных предприятиях по производству продуктов питания, а также химической и нефтеперерабатывающей промышленности.

Делаем ловушку для жиров сами

Изготовление жироуловителя для канализации своими руками начинается с расчёта его параметров. Производительность устройства Р вычислим по формуле:

Р = n х Ps, где n – число моек в доме, Ps – скорость протекания воды в системе – средний показатель равен 0,1 л/с. Если на кухне единственная раковина, n=1. Тогда Р=0,1 л/с.

Для определения объёма устройства пользуются формулой V=60 х P х t, где t –время оседания жира, в среднем 6 мин. Получаем 36 л или 0,036 м³. Теперь несложно узнать параметры тары для жироловки – 0,3 м, 0,3 м и 0,4 м.

Для того, чтобы сконструировать жироуловитель своими руками, надо изучить следующую пошаговую инструкцию:

  1. Находим подходящую тару (форма прямоугольного параллелепипеда) из пищевой пластмассы, полипропилена, стеклопластика, оцинкованной стали или нержавейки. У тары должна быть плотная крышка. Можно использовать ящик из пластмассы для игрушек. Подойдет дюралевый уголок от старого аквариума, где треснуло стекло. Его удаляют, а на каркасе изготовляют короб из листов стеклопластика толщиной 6 мм. Резать их непросто, зато конструкция получится прочная, водостойкая.
  2. Делаем на боковых стенках короба отверстия для ввода-вывода воды Ø 50 мм (электролобзиком, а лучше выжигателем по дереву). Край отверстий зачищаем наждачной бумагой. Их располагаем напротив. Расстояние от этих отверстий до верхнего края короба – 5 см.
  3. Под отверстием устанавливаем (торцом) трубу Ø 100 мм, при длине, равной 2/3 от высоты ящика. Ее клеим так, чтобы нижний край возвышался над дном ящика на 30-40 мм. Затем ставим патрубок Ø 50 мм вовнутрь трубы. Его нижний край выше нижнего края трубы на 50 мм.
  4. Подключаем тройник (колено Ø 50 мм) к верхнему концу патрубка. Из двух свободных концов один войдет в отверстие, а другой, направленный вверх, будет выполнять роль вентканала.
  5. Закрепляем патрубки на отверстиях, пользуясь уплотнителями, эпоксидной смолой.
  6. Вставляем в ящик 2 перегородки. Один барьер фиксируем термоклеем в верхней части, не менее 10 см над дном. А вторую перегородку (ее длина – 2/3 высоты короба), прикрепим внизу. Таким образом, улавливатель жира получится с тремя секциями.
  7. Монтируем вводное колено, а все места соединений мажем силиконовым герметиком. Там, где крышка соединяется с коробом, надо приклеить уплотнительную ленту. Закрыв крышку, ожидаем застывания герметика. Аппарат для уловления жира перед входом в канализацию – готов.
  8. Чтобы перегородки выдержали напор воды, вместо термоклея лучше брать эпоксидную смолу, а сами перегородки лучше обмотать резиновыми жгутами.
  9. Соединения от раковины мойки до жироловки, а затем от нее до канализации делаем из гофрированных пластиковых труб с резиновыми уплотнителями.

Что учитывать при выборе?

Во время покупки учитывается объем и тип устройства. Для бытовых целей подойдут наиболее дешевые модели, имеющие простую конструкцию.

Если жироуловитель устанавливается в кафе, выбирается модель с датчиком заполнения и возможностью автономной работы благодаря аэрации стоков. Также нужно учитывать, особенности строения и возможность установить конкретную модель в техническом помещении.

Если размеры не позволяют, нужно выбирать модели, которые закапываются в землю.

Материалы для изготовления жироулавливателей

Самые популярные материалы, из которых изготавливают сепараторы жира: стеклопластик, пластик, оцинкованная или нержавеющая сталь. Приспособления из них различаются по прочности, долговечности, цене. При выборе устройства для конкретной кухни следует определиться с приоритетами и ориентироваться на условия эксплуатации.

Пластиковая емкость жироловки

Вариант #1: пластик

Бытовые жироуловители под мойку изготавливают чаще всего из пластика. Это недорогой материал, который не боится коррозии, химических веществ и способен служить до 30 лет. К достоинствам пластика также следует отнести простоту в уходе. К недостаткам – слабую устойчивость к механическим повреждениям.

Есть модели различных форм, размеров, с разной пропускной способностью. Их покупают для установки в квартирах, частных домах, небольших ресторанах, кафе, пабах. Хорошо себя зарекомендовали пластиковые сепараторы жира отечественной торговой марки «Пятый элемент».

Пластиковая жироловка

Вариант #2: стеклопластик

Хороший выбор – жироуловители под мойку, выполненные из стеклопластика. Это вариант для автономных систем канализации точек общественного питания, промышленных предприятий или частных домов, где нужен сепаратор жира с большой пропускной способностью.

Главное преимущество корпусов из стеклопластика заключается в высокой стойкости к внешним воздействиям. Материал настолько прочен, что приборы можно устанавливать вне помещений. Стеклопластиковые жироуловители отличаются небольшим весом. Их очень просто монтировать, использовать и очищать

Что до производителей, то особое внимание стоит уделить моделям

Жироуловитель из стеклопластика

Вариант #3: сталь

Обычно сепараторы жира изготавливают из нержавеющей стали, реже – из оцинкованной. Преимущества материала очевидны: он прочен, устойчив к механическим повреждениям, химическим воздействиям. Устройства из нержавейки дороже, но отличаются и лучшим качеством, чем приборы из оцинкованной стали.

Модель из нержавеющей стали

Нержавеющая сталь приятно выглядит, поэтому жироуловители можно, не маскируя, ставить не только под мойку, но и на расстоянии от нее. Эти модели устойчивы к коррозии, поэтому способны служить десятилетиями без ремонтов. К минусам относят относительно большую массу. Стальные жироуловители сложнее устанавливать, чем пластиковые и стеклопластиковые.

Выбирая торговую марку, стоит обратить внимание на продукцию АСО Group. Это недешевые сепараторы жира, зато к их качеству не бывает претензий

В ассортименте компании есть бытовые и промышленные модели, предназначенные как для установки в помещениях, так и на улице.

Стальная модель АСО
