Преимущества и недостатки скважины иглы
Абиссинские скважины обладают рядом преимуществ, которые стали причиной их широкого распространения.
- При меньшем диаметре абиссинская скважина, своими руками выполненная, не уступает своим более крупным аналогам.
- Источник оснащается поверхностными (более удобными для ревизии и ремонта, чем погружные модели) насосами.
- Установленный своими руками абиссинский колодец, благодаря своим особенностям может стать практичным и удобным вариантом там, где использование обычной скважины не практично или вовсе невозможно.
- При небольшой толщине песчаного водоносного слоя «поймать» его тонкой обсадной трубой проще (в некоторых случаях скважина игла своими руками – единственный вариант).
- Устройство абиссинского колодца не требует много пространства, поэтому часто его делают прямо в доме, в подвальном помещении.
- Погружение обсадной трубы абиссинского колодца при большой толщине водоносного слоя – произвольное, в то время как классическую скважину в обязательном порядке выполняют до водоупора – расположенного после песка глиняного слоя. Это позволяет исключить вероятность забора воды из нижней части песчаного слоя, в которой часто содержится большое количество примесей, в том числе, растворенного железа. Таким образом, минеральный состав воды в абиссинском колодце, построенном по всем правилам, обычно лучше, чем в скважине большого диаметра.
- Скважина игла, построенная и оснащенная своими руками, меньше заиливается, в том числе, благодаря наличию давления и интенсивному току воды. К тому же очистить обсадную трубу «иглы» проще.
Основным недостатком абиссинской скважины следует считать возможность попадания в воду загрязнений с поверхности из-за небольшой глубины забора. Из-за этого следует тщательно выбирать место для установки колодца-иглы, обеспечив максимальное удаление от свалок, уборных, выгребных ям и септиков, дренажных канав, душевых, в которых вода уходит непосредственно в почву под кабинкой, и пр.).
К сожалению, абиссинский колодец может быть построен не на любой почве, так как твердые каменистые слои будет сложно пройти, а водоносные слои на суглинке, а не на песчаном слое, не дадут воду такой конструкции.
Конструктивная специфика скважины-иглы
Разработанная полтора века назад абиссинская буровая установка за прошедшие годы не претерпела кардинальных конструктивных изменений. На некоторое время вообще была незаслуженно забыта. Хотя по темпам и простоте сооружения заметно, а также цене обустройства опережает широко распространенные традиционные колодцы.
В конструкции абиссинского колодца выделяют две основных составляющих:
- Буровой снаряд, включающий разрезающий грунты наконечник и ствол, наращиваемый в процессе заглубления в грунт. Ствол заодно служит каналом для подъема воды с глубины. Потому собирается из отрезков трубы, а не из стального круга или прутка.
- Копер, состоящий из металлического треножника и увесистой бабы, играющей роль молота. В вершине треножника имеется два блока, с протянутыми через них веревками, к которым привязана баба.
При натягивании веревок баба поднимается к вершине установки. При ослаблении стремительно падает на жестко зафиксированный на забиваемом отрезке ствола подбабок. Последний выполняет функцию наковальни, благодаря которой ствол последовательно погружается в грунт.
Главная часть абиссинского колодца — наконечник из трубы внутренним диаметром 11/4 11/2 и 2 дюйма и состоит из соответственно продырявленной газовой трубки вроде фильтра и снабженного на конце копьевидным утолщением (+)
Подбабок представляет собой своеобразный хомут, состоящий из двух симметричных частей. Площадь контактирующей с бабой поверхности подбабка несколько больше, чем площадь дна падающего на него «молота».
После того, как забиваемый отрезок ствола почти полностью погрузится в землю, подбабок снимают. К заглубленному отрезку трубы прикручивают следующий, на котором в очередной раз фиксируется хомут-наковальня.
Падая, баба ударяет по нижнему хомуту и заглубляет трубу, по мере заглубления колодца подбабок и хомут с блоками передвигают вверх по трубе
Действия по заглублению бурового снаряда повторяются до тех пор, пока нижняя часть скважины иглы, сооружаемой своими руками, не достигнет водоносного пласта. Водонос нужно не просто вскрыть, но и пройти по минимуму на метр.
По правилам слой следует пересечь на 2/3 его мощности, но самостоятельному буровику реальные размеры водоноса наверняка неведомы. О них сложно судить без гидрогеологических изысканий.
Для получения воды в конкретном месте устанавливают треножник, навинчивают наконечник на газовую трубу, на которую надевают бабу, и бабой заколачивают трубу в землю (+)
Появление воды в выработке надо периодически отслеживать. У профессиональных бурильщиков для целей измерения уровня воды в выработке есть простейшее приспособление, которое идеально определяет глубину водоносного горизонта при его залегании до 15 м.
Это полый металлический цилиндр, именуемый хлопушкой. Устройство похоже на перевернутый тонкий стакан, прикрепленный через петлю к рулетке.
Рабочий орган хлопушки – полый цилиндр или конус, который при соприкосновении с поверхностью воды издает характерный хлопок: подобие прибора можно сделать своими руками
Когда край хлопушки соприкасается с поверхностью воды, раздается хлопок, повествующий о появлении искомого в скважине. Изготовить подобное контрольное устройство можно собственноручно, привязав к бечевке крупную гайку так, чтобы она могла плашмя соприкасаться с поверхностью воды.
Вместо гайки хорошо бы найти не слишком легковесный пластиковый или металлический конус, незамкнутый с одной или с двух сторон.
Есть еще одно остроумное средство, служащее контрольным прибором. Банально мониторить появление воды в абиссинском колодце можно, опуская в ствол обычную полимерную трубу. О соприкосновении с зеркалом грунтовой воды просигнализирует характерный хлопок.
Составные элементы абиссинского колодца
• Наконечник из закаленной стали.
• Фильтр из мелкой решетки.
• Клапан приема воды.
• Магистраль – сборная труба, подающая воду.
• Муфты для перемычек трубных отрезков.
• Уплотнители из резины.
• Насос для ручной откачки поршневого механизма.
Остов абиссинской скважины делается с помощью одно-двух дюймовой трубы, которую забивают в землю.
Забойная трубка обязательно должна иметь больший диаметр, чем трубы скважины. Если это условие не будет соблюдено, перемещение труб на глубину станет невозможным.
• Для первичной фильтрации воды на трубе необходимо высверлить отверстия по 10 мм в шахматном порядке, с отступом в полметра. Частить не следует, иначе труба потеряет жесткость.
• На край нижней трубы наворачивается конусовидный острый наконечник, длина которого составляет 200-300 мм. В наконечнике необходимо сделать прорези для воды. Далее перфорированную трубу следует обмотать нержавеющей проволокой, после чего наложить сеткой из нержавеющей стали, либо пластиковой сеткой. Таким образом, получится фильтр, не пропускающий мелкий песок, который вызывает заиливание.
Припаивать металлическую сетку необходимо специальным флюсом или оловянным припоем, не содержащим свинца. Не следует использовать вещества, отравляющие воду.
• В месте, выбранном под колодец, необходимо выбрать грунт в яме диаметром в один метр.
• Первая труба, магистраль, вбивается в землю с помощью чугунной бабы или ударов штанги. В дальнейшем она вкручивается в землю при помощи рамочного бура. При этом необходимо постоянно извлекать породу.
• После установки первого отрезка трубы, его следует укрепить в яме, землю вокруг него утрамбовать, подсыпая грунт. На нижний отрезок, конец которого имеет резьбу, наворачивается следующий отрезок трубы. Затем навинчивается следующий и так далее. Общая длина труб соответствует глубине залегания водного пласта. Когда фильтр опустится до водяной жилы, вода в шахте поднимется на один метр.
В местах соединения труб следует использовать герметичные прокладки, в противном случае, будет происходить подсос воды, что непременно скажется на эффективности работы скважины. Чтобы обеспечить достаточную прочность на стыках труб, необходимо использовать льняную пеньку, пропитанную масляной краской.
Дальнейшие действия совершаются в следующей последовательности:
• Промывается под давлением фильтр от глины.
• На верхнем конце трубы устанавливается водяной насос, который способствует подъему воды из глубины земли и выкачивает верхний слой до его полного осветления. Зафиксировать насос можно с помощью фланца на обсадной трубе, либо резьбового соединения.
При монтаже нужно постоянно следить за уровнем воды.
Когда вода поднимается вверх, следует подумать о герметичности соединения труб, которая может быть нарушена вследствие их разгерметизации, либо забивки скважины. Следует устанавливать муфты не чугунные, а стальные, которые имеют качественную резьбу.
Готовый к использованию источник
Абиссинский колодец – технология устройства своими руками
- Определяется место бурения;
- Производится выемка почвы на месте будущего АК. Достаточно вынуть 1 м.куб, это позволит облегчить работу. Хотя, многие пользователи советуют бурить колодец без выемки, сразу же пробивать малую скважину, диаметром 80-100 мм. Если планируется всесезонное использование АК нужно вырыть яму, глубиной ниже уровня промерзания грунта. Тогда оборудование для абиссинского колодца зимой не замерзнет. А вот воду из насоса все равно придется сливать, иначе он деформируется от температурного расширения воды;
- В почву забивается магистраль. Для этого нужно пробурить яму, существует несколько способов, как забить трубу для скважины:
Посредством бура, садового или рамочного. Рамочный бур (фото 1) эффективнее земляного ручного (фото 2). Бур вкручивается в грунт, а затем поднимается наверх, таким образом, из скважины вынимается часть почвы. Ширина бура чуть больше ширины трубы. Такой способ обустройства колодца достаточно трудоемкий, ввиду того, что нужно поднимать вес вынутого грунта и вес бура. Поэтому обычно его применяют, пока не пройдут расстояние в 4-5 м.п. Далее используют один из предложенный ниже.
Конструкция установки для бурения абиссинского колодцаПосредством использования установки для бурения скважин – скользящей бабки, устройство которой показано на картинке. Ниже описан метод бурения абиссинской скважины самодельной установкой.
Конструкция ударной установки для забивания труб абиссинского колодца вручную
1. Блок; 2. Бабка (болванка, забивная баба); 3. Подбабок; 4. Труба; 5. Сетчатый фильтр для скважины; 6. Игла (наконечник, конус).
Материал подготовлен для сайта www.moydomik.net
Посредством использования торцевой бабки. Здесь принцип работы более чем прост. К верхней части бабки прикладывается усилие. Импульс от него передается на трубу. Таким образом, наконечник для скважины забивается в грунт. Чтобы не разбить резьбу трубы на нее можно накрутить заглушку. И уже на ней зафиксировать бабку.
Посредством завинчивания наконечника в почву. Этот способ самый трудоемкий, поэтому используется редко. Только если нужно засверлить на незначительную глубину;
После того, как первая труба войдет в почву на свою длину, нужно накрутить на нее следующую трубу и продолжать работу. Стоит отметить, что можно упростить себе задачу если подливать воду в грунт вокруг магистрали и при этом останавливать работу на час-полтора. За это время вода лучше впитается в землю, и бурение будет продвигаться гораздо легче. В итоге, время, затраченное на забивание наконечника, не меняется, а вот сил расходуется меньше. При выполнении работ по забиванию магистрали колодца нужно периодически проверять, не появилась ли вода в трубопроводе. Работа будет считаться законченной, когда уровень воды в нижней трубе магистрали превысит 1 м.п.
Когда в трубе появится вода, фильтр магистрали нужно промыть. Для этого в трубопровод подается вода под давлением. Поток воды пробьет засорившиеся отверстия в трубе.
Проверяется работоспособность системы. Для этого к ней подключается ручной насос (схема его установки на фото). И из магистрали откачивается вода. Когда будет поступать прозрачная, а не мутная вода, можно фиксировать насос или менять его на электрический.
Насос можно установить непосредственно над скважиной иглой или на расстоянии от нее. Для второго случая нужно вырыть траншею.
Комплект для абиссинского колодца
Для выполнения работ потребуется оборудование для бурения абиссинского колодца:
Игла для абиссинского колодца (стальная игла, конус или острие). Изготовить наконечник можно своими руками на токарном станке. Для удобства бурения (забивания) диаметр иглы должен превышать диаметр труб на 10-30 мм. Длина наконечника 200-300 мм. Игла может накручиваться по резьбе или припаиваться к трубе. Если использовать метод сваривания, то в качестве припоя нужно выбрать олово, т.к. соединения со свинцом опасны (могут стать причиной отравления воды).
Фильтр для абиссинского колодца. Его задача отфильтровывать песок, чтобы в трубу попадала чистая вода. Для этих целей самую нижнюю часть магистрали, так называемую трубу фильтра просверливаются в нескольких местах в шахматном порядке. Количество отверстий должно быть достаточным, чтобы пропускать воду и в тоже время не ослабить трубу (примерный шаг отверстий 5 см).
Фильтр для абиссинского колодца
Далее труба (фильтр-игла) обматывается фильтрующим элементом. Для этих целей идеально подойдет нержавеющая сетка галунного плетения для скважин. Фильтровая сетка обеспечит увеличенную площадь очистки и соответственно, стабильную подачу воды внутрь ствола через перфорацию.
Секции (магистраль или трубопровод). По нему будет подаваться вода. Изготавливается он просто – отдельные трубы, диаметром 1 дюйм, соединяются между собой с помощью муфт. При этом муфты должны быть только стальные. Чугунные лопаются при забивке. А чтобы избежать протекания воды применяются резиновые уплотнители или сантехнический лен и масляная краска. Как правило, длина магистрали редко превышает 15 м. Но в отдельных районах есть скважины, забитые на глубину до 40 м.
Насос для абиссинского колодца – ручной или электрический. Устанавливается в верхней части магистрали.
Бетонные кольца.
Все описанные элементы можно изготовить самостоятельно или купить комплект для абиссинского колодца, изготовленный в промышленных условиях.
Как прокачать готовую скважину
Процесс прокачки скважины заключается в следующем:
- Устанавливается обратный клапан.
- Ставится насосная станция. Нужно следить за герметичностью всей конструкции.
- В наносную станцию заливается вода.
- Кусок шланга подсоединяется к выходу.
- Насос запускается. Первоначально из скважины будет идти воздух, а затем мутная вода.
- После этого появится чистая вода. В ее качестве можно убедиться после проведения анализов(см.Анализ воды: виды и методы проведения) или простого кипячения.
Как добывается вода на даче с помощью скважинной иглы подробно можно увидеть на видео. В этой статье предложены краткие сведения об этапах сооружения устройства.
Буронабивная технология
Для забивания игл применяется болванка, подвешенная на тросе, перекинутом через блок – баба. Это пустотелая втулка длиной от 0,6 м, утяжеленная блином от спортивной штанги или подобным изделием. Удары наносят не по трубе, а по подбабку – прочной шайбе, выполненной из толстостенной стали. Подбабок опирается на одну из муфт или накручивается на трубу с помощью предварительно сделанной резьбы.
Для сохранения направления движения над плоскостью скважины устанавливают дощатую опору с отверстием, которое ограничивает поперечное смещение иглы. Если глубина скважины превышает 10 м, то изготавливают второй ограничитель и устанавливают его глубже первого, на расстоянии 1,5–2 м. С этой целью в почве у скважины выкапывают дополнительный шурф, его стенки обшивают досками, днище укрепляют каркасом, на котором и устанавливают ограничитель.
Работы можно выполнять как вдвоем, так и одному. Бабу поднимают за свободный конец троса, переброшенный через блок, и отпускают. Если к боковой поверхности приварены ручки, помощник может, надавливая на них во время падения болванки, придать инструменту дополнительное ускорение. Периодически стакан поднимают и вытряхивают из него набившийся грунт, постукивая слегка молотком по боковой стенке.
Использование
Процесс введения устройства в эксплуатацию состоит из таких этапов:
- устанавливается резиновый падающий клапан или монтируется обычный магазинный обратный клапан;
- через патрубок-тройник монтируется насос или насосная станция. Не забудьте сюда же поставить обратный клапан;

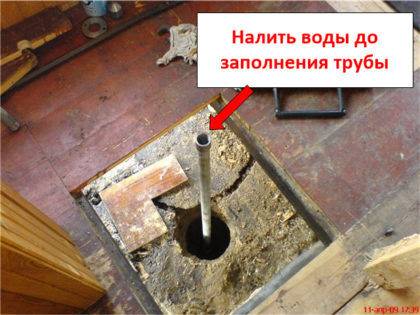

- в конструкцию колонки заливается вода;
- подсоединяется шланг;
- запускается насос;
- выполняется прокачка до тех пор, пока вода не станет прозрачной. Иногда этот процесс может затянуться и занять несколько дней или даже недель.
Всё! Можно наслаждаться водой на любимом дачном участке: топить баню, «заправлять» каркасный бассейн, помогать жене поливать цветы…
Анекдот в тему: Мне бы хотелось каждое утро вставать на рассвете, делать пробежку, обливаться холодной водой… Но я сильнее всех своих желаний.
Таким образом, «эфиопская» скважина – это очень полезная конструкция, делающая жизнь на даче невероятно комфортной!
Цитата мудрости: Ничего люди не принимают с таким отвращением, как советы (Джозеф Аддисон).
https://youtube.com/watch?v=LsyyVxKLfNY
Обслуживание абиссинской скважины
Абиссинская скважина прослужит дольше, если использовать ее регулярно. При этом линза вокруг фильтра сохраняет свои размеры, вода в ней остается чистой, а дебит скважины не изменяется. Если вы планируете использовать абиссинскую скважину сезонно, необходимо ее законсервировать: слить воду из подающей трубы, чтобы она не промерзла, насос накрыть непромокаемым материалом, чтобы защитить его от снега и талых вод. Весной, перед началом сезона, необходимо прокачать скважину, как перед первым запуском в эксплуатацию.
Использование абиссинской скважины
Видео – Абиссинская скважина своими руками
Абиссинская скважина не требует оформления паспорта, при этом она может обеспечить вашу семью чистой водой питьевого качества. При регулярном использовании и обслуживании скважины, проблема водоснабжения дома будет решена на несколько десятилетий вперед. «Как утеплить скважину на зиму своими руками, вы можете прочитать в наше статье».
Забор воды из различных водоносных слоев
Источники загрязнения грунтовых вод
Установка для очистки артезианской воды с высоким содержанием железа и солей
Устройство абиссинской скважины
Насос для абиссинской скважины
Подключение насосной станции к абиссинской скважине
Ручной насос для абиссинского колодца
Комплект труб
Фильтр для абиссинской скважины из проволоки
Фильтр на трубе
Приваренный наконечник
Муфты для соединения труб
Забивной наконечник
Бабка
Чертежи приспособлений для забивания абиссинской скважины
Забивание абиссинской скважины бабкой с подбабком
Ручной насос
Кессон для скважины
Бурение верхних слоев грунта садовым буром
Фиксация трубы в вертикальном положении
Твердосплавный наконечник
Бабка для забивания трубы
Накручивание муфты
Проверка наличия воды
Прокачка скважины
Чистая вода из абиссинской скважины
Отмостка с дренажным отверстием

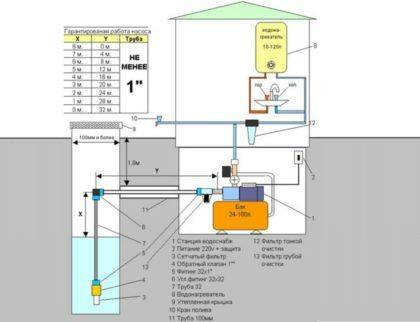

Схема подключения насосной станции и ручного насоса
Схема подключения насосной станции
Котлован для установки кессона
Заливка дна бетоном
Крышка и люк
Установка насосного оборудования в кессон
Обратная засыпка и бетонирование
Устройство абиссинского колодца и ударный метод бурения
Использование абиссинской скважины
Ошибки лозоходца
Народный способ поиска воды на участке
Присутствие различных растений в зависимости от уровня залегающих вод. Стояк канализации читайте у нас на сайте.
Технология изготовления ствола
В промышленном производстве абиссинских колодцев нет. Изготовление установки заказывают в мастерской или делают собственными руками.
Для облегчения погружения в грунт нижний край первой штанги оснащается копьевидным наконечником, его диаметр в широкой части на 3–5 см больше диаметра основной трубы, длина около 10 – 15 см
Для того чтобы сделать скважину иглу понадобятся:
- Толстостенные трубы ВГП, в маркировке которых указанно «усиленные». Оптимальный размер наружного диаметра трубопроката от 25 до 40 мм. Следует помнить, что чем толще ствол, тем труднее его забивать в землю, а на дебит скважины толщина трубы нисколько не повлияет.
- Стальной наконечник, выточенный на токарном станке. Длина детали 10-12 см, Ø на 1-2 см больше Ø трубы, чтобы трение грунтов о ствол не замедляло процесс забивки. Наконечник может быть коническим или пирамидальным, но не сваренным из клиновидных обрезков трубы.
- Стальная сетка плотного галунного плетения, необходимая для устройства дополнительного фильтра. Она предотвратит попадание мелких песчинок и даже глинистой взвеси.
Для изготовления ствола лучше приобрести бесшовный трубопрокат, который при забивке однозначно не даст трещин. Трубу необходимо нарезать на отрезки приблизительно по 1,2 – 1,5 м. В буровом деле они называются штангами.
Указанные размеры рекомендованы на основании наибольшего удобства в работе. Конкретная длина отрезков в обозначенном интервале зависит от предполагаемой глубины выработки. Желательно, чтобы один из них был 1 м для окончательного заглубления в водонос.
Обратный клапан в виде шарика или тарелки предотвращает отток извлекаемой насосом воды в скважину иглу после остановки электромеханического или ручного насоса
Наращивание ствола производится по мере заглубления снаряда, выполняется путем последовательного накручивания отрезков трубы ВГП.
Для осуществления соединений по краям отрезков нарезают по 7 витков сантехнической резьбы и используют стальные муфты. Соединения выполняют герметично, в резьбу укладывается сантехническая пакля.
Полностью изготовить и установить абиссинский колодец несложно своими руками, но если планируется временная эксплуатация копер разумнее взять в аренду
К первому отрезку будущей колонны приваривают наконечник и оснащают примитивным фильтром – это водоприемная часть. В стартовом отрезке трубы сверлят отверстия Ø 8 – 10 мм так, чтобы элементы указанной перфорации располагались в некоем шахматном порядке.
Сверлить отверстия начинают, отступив от нижнего края около 15 см с аналогичной целью сохранения прочностных показателей. В месте соединения первого звена колонны со следующей штангой устанавливается обратный клапан насосной системы.
Чаще всего это шарик, пропускающий воду только по направлению к насосу.
Шаг 1: Перед бурением скважины-иглы нужно запастись инструментом. Общий метраж колонны буровых труб должен быть на 2 – 3 м больше предполагаемой глубины залегания водоносного горизонта. Для облегчения процесса бурения и для организации приямка под устье выработки желательно вырыть шурф
Шаг 2: Если в геологическом разрезе площадки бурения есть валуны и крупная галька, желательно запастись бурами с функцией долота
Шаг 3: Перед началом бурения следует проверить свинчиваемость муфт с буровыми трубами и их количествоЕсли в разрезе участка есть супеси и суглинки, перед установкой в скважину стартовой трубы с фильтром лучше разрушить породу штангой с заостренным наконечником. Если разрез сложен песчаными и гравийными отложениями, проходку абиссинского колодца можно начать с трубы, оснащенной сетчатым фильтром и конусообразным наконечником. Если не планируется установка насосного оборудования в приямок, верхнее звено буровой колонны лучше защитить обсадной трубой, полость которой надо заполнить песком или ПГС
Установка ручного насоса на устье скважины иглы позволит до предела сократить расходы на обустройство источника
Принципы создания абиссинского колодца
Создать такую конструкцию не представится сложным ни для кого, так как принцип устройства подобного водоносного сооружения очень прост, в сравнении со всеми остальными типами колодцев. Устроить колодец очень просто, для этого нужно буквально проколоть земную кору до водоносной жилы, или водного пласта. Нужно создать отверстие трубой, диаметр которой составляет около одного дюйма. К такой трубе приваривается острый наконечник, вся труба вместе с наконечником подобна по виду иголке.
Именно с помощью такой «трубы-иглы» и создается абиссинская скважина. Для создания такого прибора используют трубы с дюймовым диаметром, или же в полторы единицы. А уже углубленную трубу фиксируют насос, работающий по принципу вакуума, который самостоятельно всасывает воду и подает ее на верх через подключенные шланга.
Если для удовлетворения всех ваших нужд и потребностей жидкости из одной скважины недостаточно, можно соорудить еще одну скважину иглу на другом месте, также на территории вашего приусадебного хозяйства. Такой тип скважин создать совсем несложно, для этого не потребуется ни множества финансов, ни особых физических затрат.
Однако при всем этом, соорудить абиссинку можно далеко не на каждом дачном участке
Важно убедиться в том, что пьезометрический уровень воды не превышает восемь метров, то есть, при вскрытии водоносного пласта, уровень воды составит 8 метров. Это не говорит о том, что пробивать землю придется только на восемь метров, такие скважины могут углубляться аж до двадцати и тридцати метров в глубь земной коры
Измерить самостоятельно, или же предугадать практически невозможно. Чтобы получить корректную информацию о пьезометрическом уровне нужно опросить соседей, которые добывают воду таким же методом, с помощью скважины иглы, или у кого есть колодец.
Если окажется что вода на несколько метров глубже. То вам наверняка придется углубиться в грунт на несколько метров
Кроме того, важно оценить грунт, верее его состояние. Так в местностях где грунт мягкий, песчаный, такой колодец сделать модно без всяческих трудностей
Если же почва каменистая, или очень твердая, и имеет в себе каменные глыбы, валуны или же скалы, то соорудить абиссинку не получиться. В таком случае придется отказаться от этой затеи и найти другой метод, более действенный в таком случае.
Бурение скважины своими руками
Бурится абиссинский колодец самостоятельно в семь этапов:
Подготовка труб (формированием на нижней из них фильтра) и присоединение наконечника.
Снятие дерна на месте, где будет скважина.
Устройство приямка путем выбуривания в земле небольшого отверстия глубиной до полуметра с помощью садового бура.
Установка первого звена с заостренным концом.
Погружение ее в грунт с помощью «бабки» или кувалды.
Проверка – дошла ли труба до водоносного слоя.
Если нет, установка сверху новой штанги и повторение двух предыдущих пунктов.
Видео-инструкция о бурении абиссинской скважины
Чтобы сформировать фильтр, необходимо в стенках одной из труб насверлить отверстия диаметром 8–10 мм. В идеале эта перфорация на стволе скважин должна располагаться в шахматном порядке, но особой нужды в строго точном распределении данных дырок нет. Первый ряд отверстий делается на удалении в 15–20 см от конца трубы. Следующие выше просверливаются с интервалом в 5 см. Уменьшать эти параметры не стоит, трубное изделие потеряет прочность.
Перфорация по общей высоте делается на 50–70 см. Поверх дырок на трубу с шагом между витками в 3–5 мм наматывается проволока, которую затем еще оборачивается сеткой. Такая фильтрующая конструкция предотвратит попадание в ствол не только мелкой гальки, но и большей части песка. Чтобы проволоку с сеткой не сорвало при забивании, их нужно тщательно пропаять по стыкам и на краях фильтра припоем без свинца.
Вода в песчаном водоносном слое, до которого бурится рассматриваемая скважина, находится не под напором. Она не пойдет сама из трубы при достижении этого горизонта. Чтобы определить нужную глубину бурения, следует в формируемый ствол после установки нового отрезка налить воды из ведра. Когда фильтр достигнет песка, она быстро начнет уходить в грунт.
В завершении скважина прокачивается. После нескольких сотен литров жидкость из нее пойдет не мутная, а чистая. В результате прокачки вокруг фильтра в песке сформируется небольшая линза без ила.
Подготовка необходимых материалов
Конструкция абиссинской скважины крайне проста и состоит из комплекта металлических труб длиной 1-2 м, соединенных между собой с помощью муфт, трубы-фильтра в нижней части для забора воды и насоса на поверхности грунта.
Устройство абиссинской скважины
Шаг 1. Трубы предпочтительны оцинкованные или из нержавеющей стали для защиты от коррозии, диаметр труб – 1-1½ дюйма (примерно 2,5-3,8 см). Медные трубы не подходят из-за мягкости металла, к тому же медь способна отдавать свободные ионы воде, отравляя ее. На трубах, кроме самой нижней, с обеих сторон нарезают внешнюю резьбу.
Комплект труб
Шаг 2. В нижней трубе, представляющей собой водозаборник с фильтром, выполняют перфорацию. Длина перфорированной части – 700-1000 мм. Диаметр отверстий — 8-10 мм, межцентровое расстояние между отверстиями – 50 мм. Отверстия располагают в шахматном порядке. Поверх перфорированной части выполняют намотку из нержавеющей проволоки согласно схеме.
Фильтр для абиссинской скважины из проволоки
Вместо проволоки можно использовать мелкоячеистую сетку гарпунного или полотняного плетения из нержавеющей стали. Сетку туго оборачивают вокруг перфорированной части трубы и припаивают по всем стыкам.
Фильтр на трубе
На верхнем конце трубы нарезают резьбу для соединения с муфтой.
Шаг 3. На нижний конец трубы приваривают копьевидный наконечник из закаленной стали, облегчающий забивание скважины. Диаметр наконечника в месте соединения с трубой должен быть на 15-20 мм больше, чем диаметр трубы — это облегчает прохождение через грунт при забивании.
Приваренный наконечник
Шаг 4. Количество труб в комплекте зависит от предполагаемой глубины скважины. Их соединяют с помощью резьбовой муфты, на резьбу для прочности наматывают лен или фторопластовую нить. Муфты предпочтительнее брать толстостенные, с толщиной стенок 5 мм – такие изделия прочнее.
Муфты для соединения труб
Шаг 5. Для забивания труб в землю изготавливают твердосплавный забивной наконечник. Наконечник имеет внутреннюю резьбу и накручивается на очередную секцию трубы.
Забивной наконечник
Шаг 6. Забивают трубы с помощью кувалды или бабки. Бабка представляет собой стальной цилиндр, в котором высверлено отверстие чуть больше диаметра используемой трубы. Ударная поверхность внутри цилиндра соответствует конусовидной форме ударного наконечника для того, чтобы центрировать удар. Снизу на бабку крепится съемное кольцо по диаметру трубы, чтобы при забивании избежать перекосов. Бабка с обеих сторон оснащена рукоятками для подъема.
Бабка
Шаг 7. Иногда бабку делают со сквозным отверстием, в этом случае вместо ударного наконечника используют подбабок, который крепят на трубу на удобной высоте. Удар в этом случае приходится не по концу трубы, что уменьшает шансы погнуть ее при прохождении плотных слоев грунта.
Чертежи приспособлений для забивания абиссинской скважины
Для облегчения подъема бабки изготавливают хомут с блоками. В этом случае бабку поднимают вдвоем с двух сторон через блоки, опускается она под собственной тяжестью.
Забивание абиссинской скважины бабкой с подбабком
Шаг 8. Для первичной прокачки скважины и очистки ее от песка рекомендуется использовать ручной насос. Если в дальнейшем вы планируете установить насосную станцию, ручной насос можно не покупать, а взять в аренду.
Ручной насос
Шаг 9. При размещении насосного оборудования в кессоне, после установки скважины необходимо выкопать котлован под его (кессона) установку. Глубина не утепленного кессона должна быть больше уровня промерзания грунта.
Кессон для скважины
Выводы и полезное видео по теме
Разбор плюсов и минусов абиссинского колодца на фоне обычной скважины:
Ролик о заглублении шнеком с последующей забивкой абиссинского колодца:
Про бесполезность поиска воды народным методом с помощью рамок:
Установка и эксплуатация абиссинского колодца – самый простой и дешевый метод получения воды из верхних водоносных пластов. Для сооружения водозаборной выработки не потребуется техника, все этапы работ можно запросто выполнить своими руками.
Вложенные усилия и незначительные средства стремительно окупятся, прослужит абиссинский колодец не меньше, чем традиционные источники воды
Важно загореться и воплотить идею, вооружившись представленной нами информацией
