Ящик для электрических автоматов: виды боксов и их особенности + нюансы выбора и наполнения ящика

Рекомендации по сборке

Для всех внутренних коммутаций КЩ рекомендуется использовать моножильный провод ПуВ. Допускается использование многожильного аналога — ПуГВ, при условии, что скрученные проводки на концах опрессованы специальными наконечниками. Изоляция проводов этих марок сделана из негорючего материала, и сохраняет свои свойства в температурном диапазоне от -40°С до 75°С. Срок эксплуатации таких проводов, как минимум, 15-20 лет.

Для подведения фазы на вход автоматов можно использовать специальный элемент «гребенку», она используется в качестве распределительной шины.

Завершая тему, предложим несколько советов, которые помогут собрать щиток для электросчетчика и автоматов без грубых ошибок:

  • не допускается проводить провод или кабель под профилем крепления АВ;
  • при затягивании зажимов величина приложенного момента силы должна быть в приделах 2,5-3,5 Нм;
  • если бокс изготовлен из металла, его необходимо обязательно заземлить;
  • длина запаса подключаемых кабелей должна быть в полтора-два раза больше высоты КЩ, но при этом не превышать 400 мм;
  • все внутренние коммутационные линии необходимо маркировать, это требование распространяется и на установленные электроаппараты. Ниже их, или на дверце должна находиться таблица с указанием назначения каждого элемента.

Для каких целей нужны?

Ящик для инструментов:

  • оптимизирует пространство для хранения, собирает в одном месте максимальное количество нужных приспособлений для ремонта, мелких крепежных элементов;
  • облегчает процесс перемещения нужных в ремонте вещей с места на место;
  • защищает инвентарь от пыли, влаги и нежелательного использования другими людьми.

Организация хранения инструментов в ящике максимально ускоряет ремонтный процесс. Благодаря тому, что каждый элемент лежит на специально отведенном для него месте, хорошо просматривается при открытии органайзера, не тратится время на поиски нужного приспособления.

Как открыть электрический щиток?

При эксплуатации ЩУРа часто возникает проблема проникновения внутрь устройства. В таких случаях возникает вопрос, как открыть электрический щиток без ключа. Порядок вскрытия следующий (следует помнить, что самостоятельное проникновение внутрь чревато опасными последствиями):

  1. Тщательно осмотреть замок и определить его тип.
  2. Если запорное устройство язычкового типа, то можно, отжав дверь монтировкой, металлической пластиной поднять или отодвинуть язычок.
  3. Если замок с вкладышами типа английских, то он открывается плоской отверткой.
  4. Если замок навесной, то можно перекусить или перепилить дужку. Однако понадобится замена запорного устройства.
  5. Если электрический щиток имеет проушины, установленные на саморезах, их можно срезать.

Специфика устройства

Ящики под электросчетчики могут быть цельными и разборными. По способу монтажа различают следующие типы моделей:

  1. Открытые.
  2. Скрытые.
  3. Встраиваемые.
  4. Накладные.
  5. Напольные.

Показатели длины, ширины и глубины боксов разных моделей существенно отличаются.

В зависимости от специфики электросети монтируют одно- или трехфазные счетчики. Для каждого из этих видов приборов учета электроэнергии существуют свои типы ящиков. Подавляющее большинство из них оснащены смотровыми окнами.

Различают следующие типы ящиков:

  • распределительные металлические и пластиковые щиты ЩРН (распределительный навесной) и ЩРВ (распределительный встраиваемый);
  • металлические щиты с монтажной панелью ЩМП и ЩРН-М;
  • учетно-распределительные щиты ЩУРН (учетно-распределительный навесной)/ЩУРВ (учетно-распределительный встраиваемый), ЩУ (щиты учета);
  • шкафы ШКН (шкаф контроля напряжения);
  • влагозащищенные боксы;
  • антивандальные;
  • магистральные металлические шкафы ВРУ (вводно-распределительное устройство), ГРЩ (главные распределительные щиты) и АВР (автоматический ввод резерва).

Два исполнения антивандальных щитков

Такие щитки производятся в двух исполнениях: металлические и пластиковые — для однофазных, трехфазных счетчиков и универсальные (в него можете установить любой). Монтируются как навесным, так и встраиваемым способом. Навесной используется только для уличного крепления. Для внутреннего монтажа есть выбор.

Пластиковые ящики бывают в двух исполнениях: с цветного пластика с прозрачным окошком и полностью прозрачные. Металлические изготавливаются из листового металла толщиной не менее 1 мм. Антикоррозионная защита — нанесение эпоксидно-полиэфирного (порошкового) покрытия. Некоторые модели имеют двойную дверцу и утолщенные стены.

Металлические решения

По производству металлических антивандальных щитов бесспорным лидером является IEK. Серии: ЩУ (учетный) и ЩУР (учетно-распределительный). Буква возле маркировки (Н, В) говорит об исполнении — навесной и встраиваемый соответственно.

Выбирая, обращайте внимание на уровень IP защиты. Если ящик устанавливается на улице — выбирайте IP54 и выше

Для помещения достаточно показателя IP31 — ведь и на промышленных объектах устанавливаются щиты для ограничения доступа к счетчику и модульной аппаратуре. Дверцы открываются на 95॰ и снимаются при необходимости.

Пластиковые щитки

NIK производит щиты серии DOT из прочного пластика с прозрачным окошком для сбора показаний счетчика. Пластик не подвержен воздействию УФ-лучей. Он не темнеет со временем, а окно не теряет своей прозрачности.

Это важно, так как на рынке имеется множество дешевых китайских щитов, выполненных из прозрачного ПВХ. Выглядит такой бокс очень привлекательно, и кажется на первый взгляд очень удобным, ведь есть обзор всей аппаратуры, а не только цифровой части счетчика

Но под воздействием солнечных лучей материал со временем (до 1 года) становится мутно-молочного цвета — снять показания становится просто невозможно. Поэтому мы не рекомендуем покупать такие модели, несмотря на их дешевизну. Потому что через год Вам придется его заменить.

Лучше отдать предпочтение антивандальному ящику производства NIK или IEK. С такой защитой Вашему счетчику будут не страшны погодные изменения или проникновение посторонних лиц. А, прослужив Вам даже 10 лет, его характеристики останутся такими, как при покупке.

ПоделисьЛайкКласс ТвитПинSubscribeWhatsappTelegram

№2. Основные виды распределительных щитов

Распределительный щит может отвечать за безопасную подачу электричества в квартиру, на этаж или на большое здание. В зависимости от масштаба зоны обслуживания электрощитки делятся на такие виды:

  • главный распределительный щит (ГРЩ) находится во главе иерархии, устанавливается на трансформаторных подстанциях и на крупных производствах. Он, как правило, отличается внушительными размерами, отвечает за электроснабжение целого объекта, защищает от перегрузок в сети и коротких замыканий. ГРЩ, равномерно распределяющий электроэнергию по всем помещениям, может автоматически переключаться с основного ввода питания на резервный;
  • вводное распределительное устройство (ВРУ) устанавливают на входе силового кабеля в многоквартирные жилые дома, офисные центры, производственные помещения. ВРУ распределяет питающие линии для квартирных и этажных щитков, ведет учет потребленной электроэнергии, срабатывает в случае перегрузок и коротких замыканий;
  • аварийный ввод резерва (АВР) используется не везде и предназначен для переключения потребителей с основного источника электропитания на резервный в случае аварии. АВР необходим для больниц и прочих учреждений, где важна непрерывная подача электроэнергии. Иногда такие устройства используют в коттеджах;
  • щит этажный (ЩЭ) ставится, в основном, в жилых зданиях для распределения электропитания на 2-6 квартир. В таком щитке выделяется место для модульной автоматики и приборов учета электроэнергии. Может использоваться в административных зданиях;
  • щит квартирный (ЩК) располагается на вводе электрического кабеля в квартиру, устанавливается обычно в прихожей, тамбуре, реже – около входной двери. Квартирные щитки знакомы практически каждому, они используются для защиты от коротких замыканий и перегрузок, распределения групповых линий питания и учета электроэнергии. О выборе распределительных щитков данного типа и пойдет речь.

Среди других видов отметим щиты освещения (ЩО), которые необходимы для редких выключений и включений автоматики, такие устройства защищают от перегрузок, используются в общественных и торговых зданиях. Щит управления (ЩУ) также устанавливают в административных зданиях для управления вентилирующим, отопительным оборудованием и сигнализацией. Щит автоматики (ЩА) необходим для управления программными контроллерами систем вентиляции, отопления и т.д. Есть еще щиты бесперебойной подачи питания (ЩБП), которые устанавливают при подключении вычислительного и медицинского оборудования, требующего постоянной подачи электроэнергии и чувствительного к перепадам напряжения.

Виды НКУ

В зависимости от расположения корпуса ящики могут быть для наружного применения и для эксплуатации внутри помещений. Защита наружных должна быть не ниже IP44. Распространены металлические герметические антивандальные короба с 2 дверками: внутренняя имеет почтовый замок, а внешняя — сложный винтовой. Толщина стали 1,5 мм. Встречаются оболочки из ударопрочного пластика. Наружный ящик для электросчетчика характерен для частных домов.

Подбирать модель стоит по климатическому исполнению: У1, УЗ, УХЛ3, УХЛ4. Расшифровка маркировок:

  • У — умеренный климат;
  • УХЛ — умеренный и холодный климат;
  • 1 — улица,
  • 3 — закрытые помещения с естественной вентиляцией,
  • 4 — пространства с искусственной вентиляцией, полным или частичным кондиционированием, лаборатории.

Содержимое и расположение щитов:

  • квартирные групповые и учётно-групповые устанавливаются в индивидуальных жилищах, организовывают соединение групповых цепей, отличаются наличием счётчика во втором варианте;
  • этажные распределительные, учётно-распределительные и учётной-распределительно-групповые — располагаются на стенах этажных коридоров и лестничных клеток, разводят линию по квартирно-групповым узлам, содержат поквартирную учётную аппаратуру и присоединение цепей.

По способу установки электроящик бывает навесной, монтируемый в нишу или напольный шкаф. Врезной ящик меньше выбивается из обстановки, но для него нужно штробить стену, что не всегда допустимо. При открытой проводке данный способ установки не актуален. Навесные закрепляют к вертикальной поверхности при помощи самореза. Шкафные привинчивают к полу. Сбор электронной «начинки» может осуществляться как до, так и после закрепления корпуса.

Навесной

Встраиваемый

Напольный

По наличию защиты от поражения током — I или II класс. I — наличие заземление не токоведущих частей, II — двойная или усиленная изоляция.

По количеству фаз — одно- или трёхфазные. Это влияет на размеры и количество технических отверстий.

Особенности и преимущества

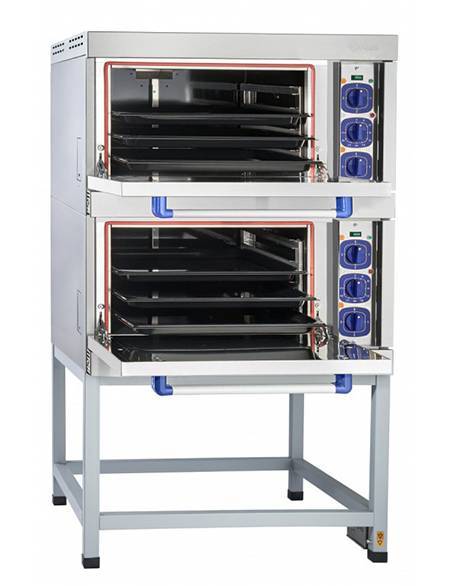

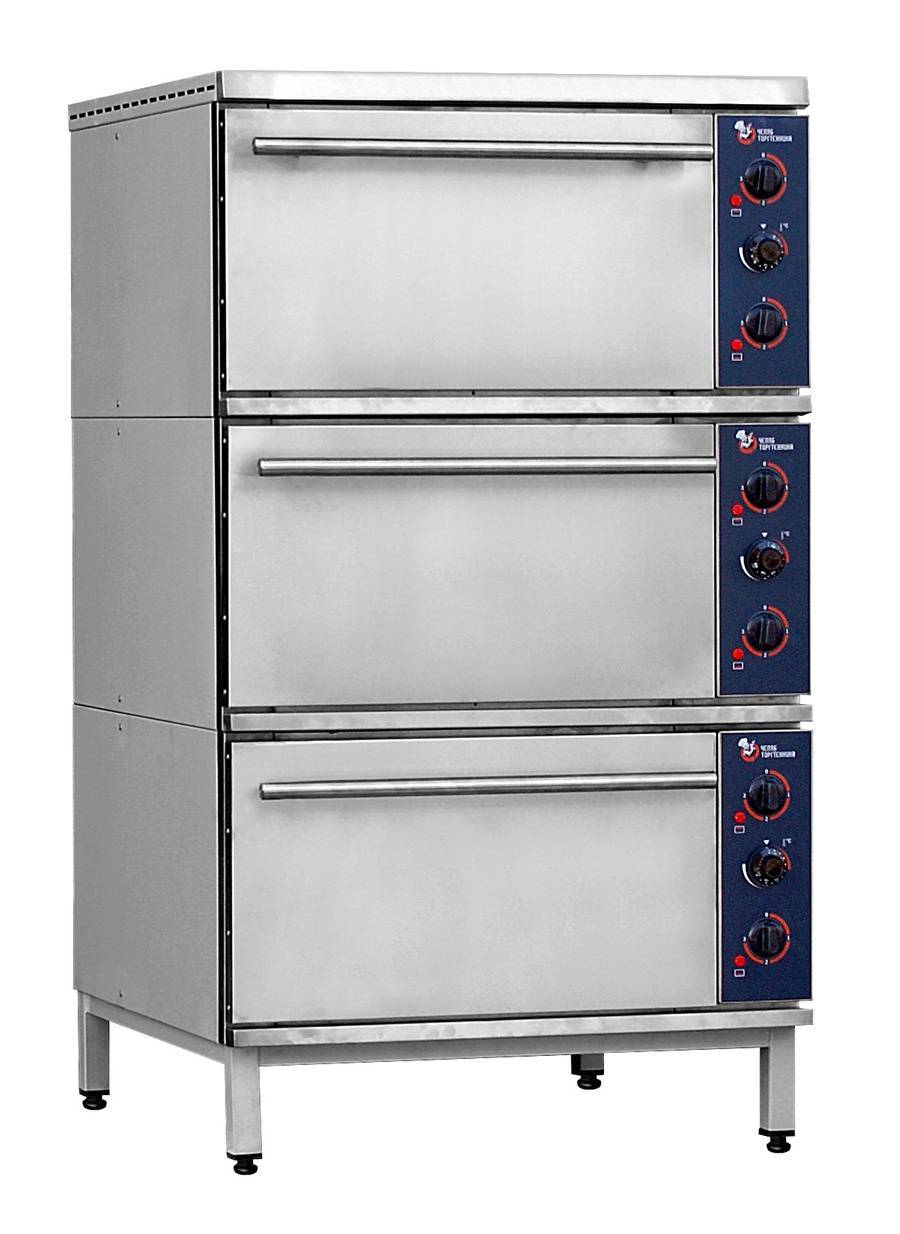

Жарочный шкаф представляет собой металлический короб с одной или несколькими автономными камерами. Корпус снабжен двойными стенками, между которыми проложен слой теплоизолятора. Принцип работы заключается в равномерной отдаче тепла продуктам. Это техника с большим набором функций для термической обработки продуктов:

  • обжарки;
  • выпекания;
  • запекания;
  • тушения;
  • пассерования;
  • сушки фруктов, грибов;
  • разогревания блюд и размораживания продуктов;
  • стерилизации банок.

Что готовят с помощью жарочного шкафа:

  • жаркое из птицы, мяса;
  • запеканки;
  • сырники;
  • каши;
  • пудинги;
  • тушеные овощи, мясо, рыбу;
  • кондитерские изделия (ромовую бабу, кексы, круассаны, другие);
  • фаршированную птицу;
  • запеченную рыбу;
  • котлеты и прочие рубленые изделия из мясного сырья;
  • блюда из полуфабрикатов;
  • целые тушки кроликов, кур, индеек, поросят;
  • пироги;
  • хлеб;
  • омлеты.

Таким образом, главные преимущества жарочных шкафов — многофункциональность и возможность приготовления различных продуктов. В числе сильных сторон — простота настройки и управления, компактность, высокая производительность. Многосекционные жарочные шкафы позволят одновременно подавать на стол сразу несколько разных горячих блюд. Правда, последние 2 свойства относятся к профессиональным моделям.

Какие боксы существуют

В первую очередь вы должны для себя четко определиться, сколько автоматов будет установлено в квартире. Как правило, в старых хрущевках их устанавливают два. Но, если выполняется профессиональный монтаж электрической проводки, их количество всегда увеличивается. Соответственно старайтесь брать коробы с хорошим запасом, чтобы в любой момент можно было подсоединить еще несколько автоматических выключателей.

По способу размещения выделяются два вида:

  • встраиваемые;
  • наружные;

Встраиваемые коробы всегда отлично смотрятся, но использовать их во многих ситуациях невозможно, так как нужно делать большое отверстие в стене.

Среди основных разновидностей бокса для автоматических выключателей выделяется огромное количество вариантов. Мы выделим несколько основных функций и особенностей, на которые стоит смотреть во время выбора:

  1. Стальные коробы, которые создают дополнительную защиту.
  2. На конструкции может встречаться замок, благодаря которому можно ограничить доступ автоматам, которые там находятся.
  3. Степень защиты IP 40 предусмотрена для многих изделий. Но, эти значения могут быть изменены в зависимости от надобности.
  4. Пластиковые боксы являются самыми распространенными. На это есть несколько причин: они имеют красивый внешний вид, доступная стоимость, по функциональности нет вопросов.
  5. Помните о том, что в некоторых коробках заранее устанавливают ДИН-рейку, если ее нет, придется докупать самостоятельно. Мы рекомендуем покупать вместе с ней, так как это существенно упрощает процесс монтажа.

Требования к установке бокса

Прибор учета и дополнительное оборудование допускается устанавливать только в достаточно жесткую конструкцию. Она должна быть хорошо изолирована от влаги и других негативных атмосферных явлений.

Счетчики при значительных температурных перепадах могут давать погрешности в показаниях, поэтому рекомендуется утеплять короб специальными колпаками или нагревательными элементами. Это продлит и срок службы устройств.

Основные пункты ПУЭ-7:

  1. Расстояние между полом и коробкой с зажимами счетчика должно попадать в диапазон 0,8-1,7 м. Допускается отклонение первого показателя до 0,4 м.
  2. Если место размещения доступно для посторонних лиц, ящик должен быть оборудован надежным замком и смотровым окошком.
  3. Конструкция и размеры шкафа должны обеспечивать легкий доступ ко всем элементам установки и возможность замены приборов, если необходимо.
  4. Во время монтажа обязательно возле счетчика оставляются концы проводов от 12 см. Отрезок нулевого провода на конечной длине в 10 см должен иметь отличительную окраску.
  5. Обязательно заземление медными защитными проводниками.
  6. Электропроводка не должна иметь спаек.
  7. Сроки поверки: для трехфазных счетчиков — 1 год, для однофазных — 2 года.

Кроме требований для самих счетчиков и ящиков правила распространяются и на кабеля, провода, крепления. Для многожильного кабеля обязательно использование НШВИ (наконечника). При креплении концов кабелей к оборудованию нужны и гермовводы (сальники).

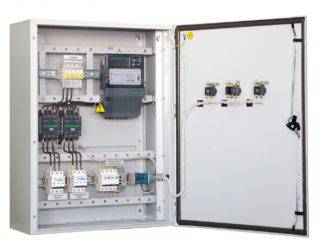

Один из вариантов обустройства электрощитка, в котором установлен прибор учета, вводной автомат. Схему расположения приборов и их технические характеристики подбирают в зависимости от параметров конкретной электросети

Вариант электрического щита частного дома с УЗИП

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Электрический ящик для автоматов: выбор

Есть множество характеристик, между которыми выбирают подходящий для себя электротехнический шкаф и коробку для электрических автоматов. Для дома и квартиры – это обычно небольшой компактный бокс для электросчетчика (размер будет зависеть от того, какие элементы планируется помещать в него).

  • Навесной или настенный;
  • Напольный (чаще применяются для крупных объектов).

По расположению:

  1. Встроенный (скрытый).
  2. Внешний (накладной, открытый).

Внешний проще крепить, его навешивают на саморезы.

Чаще такой шкаф используется при открытой проводке. Но можно и подвести скрытую, с задней стороны щитка.

Преимущество встроенных моделей в том, что они смотрятся эстетично, не выпирают, скрывают содержимое. Трудность в том, что придётся подготовить нишу в стене и проштробить каналы для прокладки кабеля.

По количеству автоматов, которые можно в нём разместить (от 2 штук, но может быть 12, 36, 54 и больше модулей). Большинство счётчиков сегодня подключают через несколько автоматов. Это, во-первых, удобно (например, если отдельно запитать свет, можно будет работать с ним, не обесточивая розетки).

Во-вторых, большинство сегодняшней энергоёмкой техники требует отдельного автомата по правилам эксплуатации. В-третьих, это даёт возможность экономить. Так, например, на маломощное оборудование можно выводить проводку меньшего сечения (которая стоит гораздо дешевле), а не использовать толстый кабель по всему дому.

Защитный ящик для счетчика

Материал:

  • металл;
  • полиэстер.

Привычные металлические ящики для электросчетчика чаще бывают громоздкими и уступают лёгким полиэстеровым, которые обладают высокой пожарной защитой и часто делаются с прозрачной дверцей.

Класс защиты IP показывает степень изоляции приборов от влаги и пыли. Чем больше цифра после литер IP,- тем выше класс защиты. Например:

  1. IP20 подойдёт для установки в квартире – крупные частицы пыли проникать не будут, а вот влагозащиты нет.
  2. IP 21 – 23 можно ставить в неотапливаемом закрытом помещении, под навесом.
  3. IP44 уже можно размещать на улице, но с дополнительной защитой, козырьком.
  4. Самые защищённые электротехнические шкафы IP54 и 66 – их можно устанавливать на открытом воздухе, не боясь дождя и ветра

Для уличных, и шкафов, которые будут установлены в подъездах, может быть удобно, если есть окошко для снятия показаний. В такой щиток не придётся каждый раз открывать дверцу.

Как правильно подключить электросчетчик и автоматы

Для безопасной работы вашего щитка применяйте несложные правила:

  • используйте для монтажа однопроволочный монолитный провод;
  • при использовании гибкого провода применяйте наконечники;
  • используйте неразрывные перемычки;
  • применяйте U-образный загиб для увеличения площади контакта.

Использование наконечников на гибкий провод

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане — подключают многожильный провод к автомату без оконцевания. Если зажать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта, да и сам контакт со времен ослабевает.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. Поэтому если при монтаже используется многожильный провод, то для его оконцевания нужно применять наконечники НШВ или НШВИ.

Кроме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата, для этого нужно использовать двойной наконечник НШВИ-2. С помощью него очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Использование U-образного загиба

Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше.

Использование неразрывных перемычек

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой.

Как объединить несколько групповых автоматов в таком случае? Сделайте самодельную перемычку из жил кабеля. Для этого используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине.

Как это сделать:

  1. Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений).
  2. Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Основные ошибки при подключении автоматов

Разберем ошибки, которые наиболее часто встречаются:

  • подключение концов жил гибкого многожильного провода без оконцевания;
  • попадание изоляции под контакт;
  • подключение жил разных сечений на одну клемму;
  • пайка концов жил.

Подключение концов жил без оконцевания

Основная ошибка при подключении автоматов — использование гибкого многожильного провода без оконцевания. Так проще и быстрее, но не правильно. Такой провод невозможно зажать надежно, со временем контакт ослабевает («течет»), увеличивается сопротивление, место соединения нагревается.

Необходимо применять наконечники на гибкий провод или использовать для монтажа жесткий одножильный провод.

Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Жилы разных сечений на одну клемму

Никогда не объединяйте автоматы перемычками кабелем разного сечения. При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомате, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля:

  1. На первый автомат приходит «фаза» проводом 4 мм2,
  2. а на другие автоматы уже идут перемычки проводом 2.5 мм2.

Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался и искрил.

Пайка концов жил

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник.

И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Производители шкафов учёта

К выбору подобного оборудования нужно подходить ответственно, так как от него в немалой степени зависит собственная безопасность. Поэтому изделие должно соответствовать таким требованиям:

  • Экологическая безвредность.
  • Максимальная защита от получения электротравм.
  • Размещаемое оборудование должно подходить по размерам во избежание замыкания.
  • Ограничение доступа посторонним.

Все современные известные производители выпускают продукцию, отвечающую этим требованиям. Она проходит необходимое тестирование в контролирующих организациях и имеет сертификаты соответствия и безопасности. Продукцию этих фирм можно приобретать без сомнений:

  1. ABB;
  2. Viko;
  3. Schneider Electric;
  4. Legrand;
  5. TDM;
  6. ИЭК.

https://youtube.com/watch?v=G_209-2YWhw

Элементы щитка

В магазине можно купить бокс сразу со стандартной комплектацией, но часто элементы надо подбирать самостоятельно, согласно разработанной схеме. Типы элементов и их назначение следующие:

  1. DIN-рейки для размещения аппаратуры представляют собой пластины из металла, которые крепятся на электрический щиток.
  2. Автомат ввода – автоматический выключатель подачи к объекту электричества в случае перегрузки цепи или при коротком замыкании (КЗ).
  3. Прибор учета потребления электроэнергии, устанавливаемый в отдельный бокс или вместе с остальной аппаратурой. Тип счетчика может быть индукционным или электронным. Схемы подключения тех и других одинаковые.
  4. Автоматические выключатели, защищающие электропроводку (подбираются по величинам и характерам нагрузок). Их выбирают с ориентацией на наибольший ток, допустимый для определенного сечения провода при включенной нагрузке. Сами устройства могут быть защищены от разрушения встроенными предохранителями. Автомат может срабатывать мгновенно при КЗ или через 15-60 мин, если ток нагрузки незначительно превысит номинальный.
  5. Распределительные шины для нуля и заземления (могут быть открытого и закрытого исполнения).
  6. УЗО – устройства защиты человека от поражения током. Кроме того, они не допускают возгорания при возникновении тока утечки в проводе. Вместо них возможно применение дифференциальных автоматов, выполняющих дополнительно функцию автоматического выключателя. В таком случае вместо двух аппаратов в щиток устанавливается один. Это позволяет экономить место. Номинал прибора выбирается тот же самый или на шаг выше, чем у стоящего перед ним автомата.
  7. Иногда в щитки устанавливается реле напряжения. Это делать не обязательно, но при наличии в доме дорогостоящей электроники оно полезно. В случае отклонения напряжения от установленных значений цепь разрывается. Кроме того, прибор показывает, как изменяется напряжение в цепи во времени.
  8. Электропроводка – средство для создания соединений.

Электропроводка в квартире разделяется на группы и для каждой из них подсчитывается нагрузка, после чего рассчитываются необходимые сечения жил, и подбирается соответствующий автомат. Раскладка делается приблизительно таким образом:

  • группы освещения и розеток в прихожей и ванной (6 А, дифавтомат);
  • группы освещения спальни и зала (6 А, автоматический выключатель);
  • освещение с розетками на кухне (16 А, дифавтомат);
  • группы розеток в зале и спальне (16 А, дифавтомат);
  • отдельное подключение к электроплите, стиральной машине, кондиционеру (в зависимости от мощности потребителей применяется автоматический выключатель).

Для группы розеток на охранную систему и домашний роутер устанавливается автомат на 6 А (можно добавить источник бесперебойного питания).

В итоге общая мощность при одновременном включении всех нагрузок составит около 7 кВт. Для внутренней сети здесь следует установить двухполюсный вводной автомат на 32 А.

Монтаж и прокладка проводов производится со следующей цветной маркировкой:

  • L – провод фазы белого, красного или коричневого цвета;
  • N – нулевой синий провод;
  • PE – заземление желто-зеленого цвета.

Конструкция щитового бокса

Пластиковый щит для автоматов

Ящик для автоматов электрический представлен линейками товаров отечественных и импортных брендов. Простую модель можно собрать самостоятельно при наличии умения обращаться с металлом. Основных элементов конструкции несколько.

Корпус выполняют из металла или огнеупорного (изоляционного) пластика.

Металлический корпус сделан из листов стали толщиной 0,5–1,5 мм, покрытой порошковой краской для предупреждения коррозии, влияния окружающей среды. Такое исполнение дороже. Пластиковый — из полимеров, которые выдерживают высокие температуры, перегревы. Более эстетичны, если вписывать в интерьер. Существуют миниатюрные варианты на 2–6 модулей.

Степень стойкости к электрическим, тепловым и механическим воздействиям определяется по маркировке IP**, где первая * выражена цифрой из ряда 0–6 и показывает уровень защиты человека от контакта с электричеством и оборудования от попадания твёрдых частиц и пыли, вторая * — защита от влаги (0–8).

Электромагнитные процессы влияют на качество пластиковых и резиновых деталей — они теряют свои свойства под воздействием тепловых нагрузок. Изоляционный материал, который касается токопроводящих частей, выдерживает испытание раскалённой до 960° C проволокой. Для других сборных элементов достаточно 650° C.

Монтажная коробка для счётчика и учётно-распределительных узлов имеет изолированное или неизолированное окошко, через которое визуально контролируются показания. Пластиковые модели выпускают с прозрачной крышкой. Ввод/вывод проводки в/из корпуса осуществляется через технические отверстия. После завершения установки их закрывают специальными заглушками.

Содержимое электрического ящика

Другие элементы электрического ящика:

  • Внутренняя заслонка для изоляции проводки. Требуется, если доступ к щитовой панели имеет не только квалифицированный персонал. Распространен экран с прорезью для доступа к показаниям учётного оборудования, рубильникам и выключателям. При необходимости перегородку оснащают специальным замком, пломбируют, чтобы доступ к проводам имели только сотрудники организации электрообслуживания.
  • Монтажная панель, рейка для модульных элементов или комбинированный вариант. Классический вариант закрепления приборов — пластина с монтажными отверстиями. Большинство современных боксов оснащено металлическим профилем шириной 35 мм (din-рейкой) для фиксации модульной аппаратуры. Оболочки вмещают одну или несколько полос закрепления в зависимости от предполагаемого или действительного количества автоматов внутри. Под один модуль на рейке отводится 17,5 мм, расстояние между центрами двух соседних элементов — 18 мм. Разница обусловлена необходимостью оставлять воздушные зазоры между единицами оборудования. Нужно понимать, что размер одного модуля равен однополюсному выключателю. Для двухполюсного — 2 модуля, однофазного УЗО — 3, трёхфазное УЗО — 5, электросчётчик — 6–8. Нормативный отступ жду рядами профилей по вертикали — 125 мм.
  • Сборные шины для отвода нуля (N), заземления (PE), общего проводника (PEN). Закрепляются с помощью винтов к корпусу, некоторые модели — на din-рейку.
  • Саморезы для закрепления встраиваемых и навесных ящиков.
  • Внутри оболочек иногда присутствуют перегородки и отсеки.
  • Комплектация дорогих моделей может быть дополнена клиентками, перемычками, иметь съемные борта короба.

Выбор оборудования для КЩ

Подбирая электроаппараты и кабель, необходимо руководствоваться двумя критериями:

  1. Технические параметры.
  2. Надежность производителя.

Если для определения технических параметров достаточно провести несколько несложных расчетов, то в выборе производителя не все так однозначно. На рынке появилось много недорогой контрафактной продукции. Помимо этого часто встречаются откровенные подделки известных брендов. Поэтому рекомендуем проверять наличие у электроаппаратов соответствующих сертификаты. Особенно это касается приборов учета. Любая компания-поставщик электроэнергии откажется подключать несертифицированный счетчик, а также прибор не прошедший поверку.


Многотарифный счетчик Меркурий 203.2Т

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
