Радиатор отопления своими руками

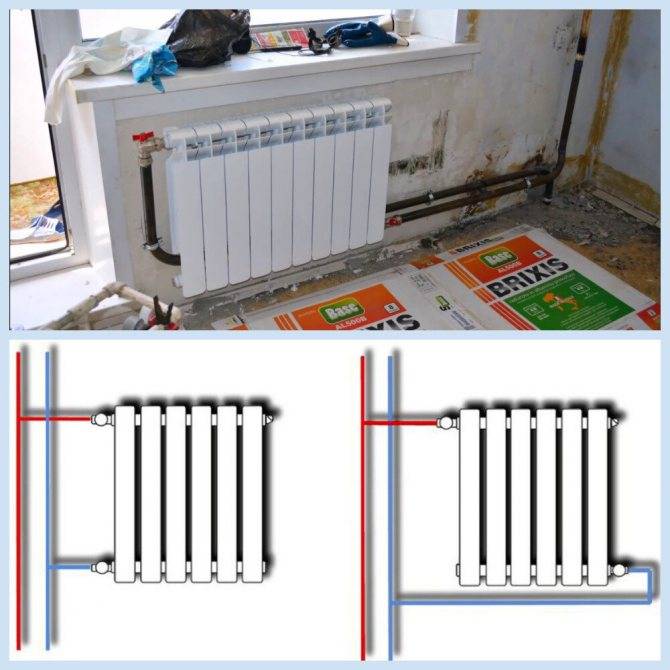

Диагональное соединение

При диагональном подключении приборов отопления можно получить наиболее эффективную теплоотдачу. При нижней разводке процесс подключения выглядит довольно просто: в верхний вход с одной стороны осуществляется подача теплоносителя, который выходит с другой стороны в нижней части.

Такая конструкция выглядит более эстетично, чего нельзя сказать об однотрубной системе с вертикальным стояком. Однако зная, как правильно установить радиатор отопления, можно и с этим вариантом добиться высокой эффективности обогрева.

При решении вопроса, как правильно поставить батареи отопления, следует знать, что при подключении радиатора к однотрубной системе обязательно требуется установка байпаса.

Преимущества самодельных радиаторов

1. Возможность проявить себя, свою фантазию и придать комнате интересный вид.
2. Самостоятельная оценка теплопотерь или теплоотдачи, составление индивидуального плана по установке, согласно характеристикам и целям эксплуатации жилого помещения.
3. Использование подручных материалов, запчастей и оборудования.

Для того, чтобы сделать батарею своими руками, Вам понадобятся:

• сварочный аппарат (не обязательно мощный);
• электроды;
• лист нержавеющей стали особой прочности (от 3 мм), размером 100х500 мм;
• стальные трубы: марка ВГП Ду-25, длиной 20 см; длина 2 м, диаметр 100х3 мм;
• сгон марки Ду-25, длиной 100мм х 2шт.;
• заглушка марки Ду -25 х 1 шт.;
• болгарка с кругом по металлу (шлифовальная машинка).

Обратите внимание: лучше всего использовать чугун: он хоть и тяжелый, но зато намного дешевле, чем например, алюминий. Недостаток чугуна – его хрупкость, так что работать с ним придется аккуратно

Правила установки радиаторов отопления

Требования по длине — это далеко не все рекомендации. Есть еще правила расположения под окном относительно пола, подоконника и стены:

• Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
• От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
• От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
• От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.

Исходя из этих требований, определяете наиболее подходящий размер радиатора, а потом подыскивать модель, удовлетворяющую им.

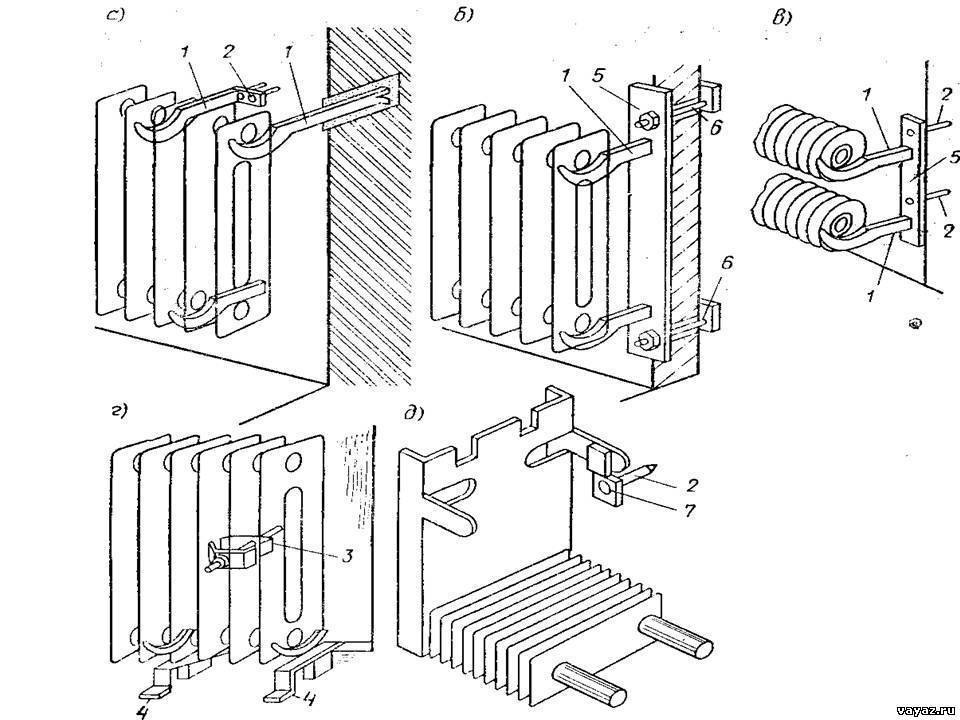

Способы крепления в зависимости от типа стены

Это общие правила. Некоторые производители имеют свои рекомендации. И воспримите как совет: перед покупкой внимательно изучите требования по установке. Убедитесь, что все условия вас устраивают. Только после этого покупайте.

Чтобы снизить непроизводственные потери — на нагрев стены — за радиатором на стене закрепите фольгу или фольгированный тонкий теплоизолятор. Такая простая мера позволит сэкономить 10-15% на отоплении. Именно настолько возрастает теплоотдача. Но учтите, что для нормальной «работы», от блестящей поверхности до задней стенки радиатора должно быть расстояние не менее 2-3 см. Потому теплоизолятор или фольгу нужно закрепить на стене, а не просто прислонить к батарее.

Когда же надо устанавливать радиаторы? На каком этапе монтажа системы? При использовании радиаторов с боковым подключением, сначала можно навесить их, потом приступать к разводке трубопровода. Для нижнего подключения картина иная: необходимо знать только межосевое расстояние патрубков. В этом случае устанавливать радиаторы можно уже после окончания ремонта.

Для повышения тепловой мощности закрепите на стене фольгу

Технические характеристики самодельных обогревателей

В большинстве случаев теплогенераторы, изготовленные своими руками являются копией тех устройств, которые выпускают в продажу официальные компании промышленным методом. Они могут уступать по качеству оригиналу по техническим характеристикам, но по ряду обстоятельств, владелицы квартир всё равно желают самостоятельно собрать подобный агрегат.

Дело в том, что при изготовлении своими руками, оборудование выходит в разы дешевле, поскольку при сборке используются подручные средства. Агрегат также получится собрать необходимых размеров и габаритов, самостоятельно выбрать корпус с желаемой прочностью. Это значит, что все технические характеристики мастер выбирает сам, отталкиваясь от размеров помещения, которое следует прогреть. К примеру, если используются тэны для сборки аппарата, то для обогрева одной комнаты сгодятся только два образца. Больше 4 тэнов на одну комнату обычно не используют.

Обогреватель из батареи сделаный своими руками может нарушать условия эксплуатации

Но сразу необходимо отметить, что самостоятельно изготовленный обогреватель может нарушать условия эксплуатации, составленные официальными производителями. Самоделка не такая безопасная, как покупной агрегат. Аппарат для обогрева будет непредсказуемым и может вылиться в неприятные последствия для окружающих. Это объясняется многими факторами:

1. Нередко самодельно изготовленные обогревательные приборы вызывают пожары.
2. Также отсутствуют легитимные гарантии производителя.
3. Технические характеристики самодельного аппарата – неопределённые, а также при неумелой сборке получится неэстетичная конструкция.

Но если все эти недостатки не пугают мастера, а отопительный прибор в магазине приобретать нет желания, тогда можно переходить к самостоятельной сборке обогревателя.

Устройство биметаллических батарей

Как показала практика последних лет, из перечисленного ряда радиаторов наиболее эффективными и надежными являются биметаллические модели. Они обладают явным преимуществом перед другими материалами, которые заключаются в:

• высокой устойчивости к коррозии;
• широком диапазоне рабочих температур и давления;
• простой возможности изменения теплоотдачи прибора путем изменения количества набранных секций;
• малой инерционности при нагреве и остывании;
• небольшом количестве теплоносителя, необходимого для заполнения;
• малом весе, облегчающем выполнение монтажа;
• доступной для большинства людей стоимости.

Следует также отметить простоту установки биметаллических радиаторов. Благодаря наличию стандартных креплений, этот процесс не повлечет разрушений конструкций и обеспечит качественную фиксацию отопительного оборудования.

Конструкция биметаллических батарей состоит из набора секций. В собранном виде такой пакет представляет собой две горизонтальные трубы, соединенные вертикальными полыми ребрами, по которым циркулирует теплоноситель.

Для повышения теплоотдачи отопительного прибора, наружная поверхность ребер и труб увеличена за счет дополнительных плоскостей. Соединение секций между собой производится при помощи полых ниппелей с двусторонней резьбой при условии установки уплотняющей прокладки.

Сердечник.

Для защиты от коррозии внутренняя поверхность секций покрыта защитным слоем из алюминиевого сплава. Наружная металлическая поверхность окрашено по технологии термического нанесения порошковых полимерных красок. Это придает изделиям красивый внешний вид и обеспечивает их долговечность.

Перед тем, как установить биметаллический радиатор отопления своими руками, необходимо приобрести комплект из 4-х специальных пробок. Две из них имеют внутреннюю резьбу ½ дюйма, третья должна быть без отверстия, а еще на одной установлено устройство для выпуска воздуха

При покупке комплекта следует обратить внимание на направление резьбы — должно быть две правых и две левых

Первый этап установки

Учитывая то, что радиаторы сегодня  представлены в огромном разнообразии, установка батарей отопления в частном доме начинается с его выбора. Идеальной системы отопления не бывает – каждый тип радиатора имеет свои плюсы и минусы, при этом выбирать следует именно тот вариант, чьи недостатки позволят системе функционировать максимально эффективно.

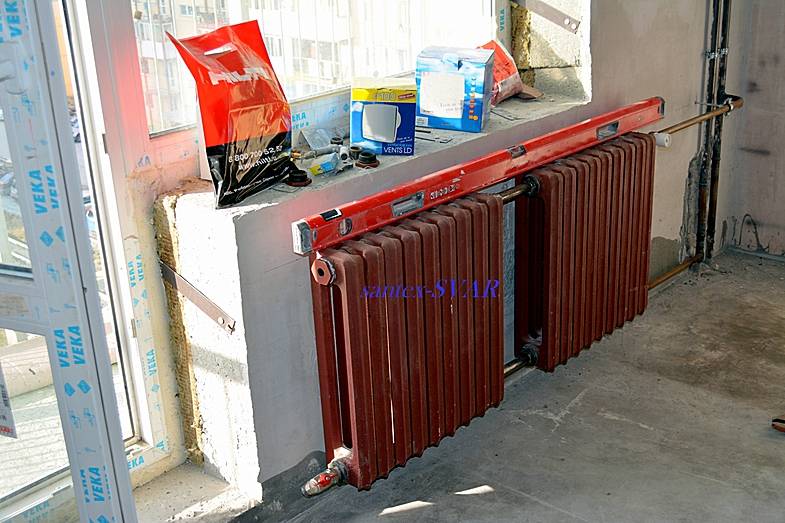

Чугунные

Фото 1 Схема чугунной батареи

Основное  преимущество, которым обладают такие радиаторы – это прочность и продолжительный период службы, эксплуатировать их можно до 50 лет. Также данный металл без ущерба выдерживает агрессивные условия, в том числе, теплоноситель с различными примесями.

Среди минусов чугуна нужно отметить вес батареи и отсутствие эстетики.

Алюминиевые

Фото 2 Алюминиевые радиаторы

Такие батареи отличаются легким весом, внешним оформлением, высокими показателями мощности, составляющими примерно 190 Вт. Для квартир в многоэтажках они явно не подходят из-за невысокого качества теплоносителя, ведь алюминий из-за постоянного воздействия с грязной водой быстро окисляется, тогда как для частного дома подобный радиатор– оптимальный вариант благодаря высокой теплопроводности и низкой инерционности.

Биметаллические

Фото 3 Биметаллические батареи

Данный тип радиаторов наиболее надежен. В числе основных плюсов можно выделить следующее:

• устойчивость к резким перепадам давления в системе.
• высокая  теплоотдача.
• стойкость к механическим повреждениям.

Стальные

Фото 4 Стальной радиатор

Это новые  батареи для отопления, которые пока используются  достаточно редко, они не успели завоевать большую популярность, но все же иногда встречаются. Площадь теплоотдачи высока, размер и вес небольшой, максимальная устойчивость к ржавчине, при условии, что они всегда будут заполнены.

Какие установить батареи  отопления в частном доме можно решить, исходя из площади строения и его особенностей.

Видео и полезные советы

Выбрав радиатор, следует приступать к такому этапу, как установка батарей отопления в частном доме, видео которой можно посмотреть ниже, а прямо сейчас – прочитать полезные советы.

Начальный этап – расчет мощности батареи. Чтобы отопить 1 кубометр комнаты в современном доме, возведенном с соблюдением строительных норм и правил, понадобится 20 Вт.

Рассчитайте объем дома, умножьте цифру на вышеописанный показатель, затем полученную цифру разделите на мощность секции. Полученная цифра и будет количеством секций.

Видео 1 Установка батарей (радиаторов) отопления в частном доме своими руками

Инструмент для монтажа

Чтобы сделать все своими руками, следует запастись такими инструментами:

• строительный уровень;
• дрель;
• шуруповерт и рулетка;
• ключ для закручивания патрубков и карандаш;
• ключ для установки секций;
• байпас – при монтаже радиаторов в однотрубное отопление;
• запорные вентили.

Инструкция по установке

Первое, что требуется сделать – это перекрыть систему отопления, слить воду, вплоть до использования насоса. Далее фиксируете радиатор на опоры и, применяя уровень, проверяете, насколько точно это было сделано, после чего выполняете следующий порядок действий:

• убираете  из прибора все заглушки.
• если у вас используется однотрубный контур, значит, нужно подключить байпас с вентилем. При условии, что контур двухтрубный, соединение осуществляется только при помощи сгона, к нему также фиксируется вентиль.
• подключаете конструкцию к системе при помощи сгонов с резьбой, для герметизации стыков используете специальные уплотнители, в идеале – сварку.

В правилах монтажа радиаторов предусмотрен такой процесс, как опрессовка, для которой желательно пригласить профессионального мастера, имеющего соответствующее оборудование.

В процессе установки помните, что расстояние от радиатора до различных объектов должно быть соблюдено таким образом:

• от стены – 5 сантиметров и более.
• от пола – не менее 10 сантиметров.
• от низа подоконника до верхней части батареи – 5-10 см.

Как сделать самодельные батареи отопления из профильных труб

К счастью многих потребителей, радиаторы отопления можно изготовить самостоятельно, избегая покупки дорогих устройств от промышленных компаний. Для самостоятельного изготовления понадобится потратить немало усилий и времени. Самый простой способ – использовать для изготовления радиатора профильную трубу квадратной или прямоугольной формы.

В состав радиатора, изготовленного из профильной трубы, входят горизонтальные трубы в количестве 3 штук, вертикальные перемычки (4 штуки), заглушки (6 штук), муфты, которые приваривают к концам верхней трубы и нижней трубы. Вертикальные перемычки размещают на концах труб, таким образом, вода может попадать через верхнюю трубу в нижнюю. Перед тем как приступить к изготовлению радиатора, нужно определиться с размерами будущего устройства.

Как определить размер радиатора:

• Определить место, в котором он будет располагаться.
• Рассчитать объем помещения, определить мощность, которую будет иметь радиатор.
• Опираясь на данные об объеме комнаты и мощности прибора, необходимо определить размеры, которые будут подходить к размерам панельного радиатора.
• Объем воды можно определить, пользуясь специальной таблицей.
• Зная объем внутренней профильной трубы, можно рассчитать ее длину. Полученное число нужно разделить на площадь поперечного сечения материала, который будет выбран.

Если дина получается слишком большой, необходимо подобрать трубу, которая имеет большое сечение, после чего производят новый расчет. Все материалы для изготовления радиатора можно приобрести в специализированном строительном магазине. Обычно для изготовления используют профильную гладкостенную трубу, круглую трубу, стальной лист, стальную муфту, кран Маевского, запорную арматуру.

Изготовление батареи отопления из профильной трубы

Радиатор отопления является таким устройством, которое могут изготовить не только промышленные компании, но и хозяева домов, включая новичков в этом деле. Правда, последним придется потратить немало времени.Наиболее просто изготавливать батарею из профильной трубы с квадратной или прямоугольной формой в разрезе. Это потому, что она не крутится, и ее легко зафиксировать, что позволяет сосредоточиться на выполнении всех сварочных работ и работ, связанных с резкой металла.

Устройство радиатора отопления из трубы профильной является таковым:

• 3 горизонтальные трубы;
• 4 вертикальные перемычки;
• 6 заглушек;
• приваренные к концам верхней и нижней трубы муфточки с внутренней резьбой.

Вертикальные перемычки размещаются у концов труб и позволяют воде попадать с верхней трубы в нижнюю.

4 Пошаговая инструкция

Для того чтобы изготовить обогреватель из батареи на основе ТЭНа, сначала необходимо тщательно промыть радиатор изнутри от ржавчин и других, образовавшихся за длительное время, загрязнений. А также нужно покрасить его снаружи и проверить на герметичность.

Дальше все действия выполняются в следующей последовательности:

1. 1. Перед заливкой жидкости в батарею нужно прикрепить её к стене. Если сделать всё наоборот, то процесс установки усложнится, поскольку вес будет больше.
2. 2. В место бокового нижнего входа вкручивается ТЭН и «усаживается» на паронитовую прокладку.
3. 3. В верхнем отверстии с противоположной стороны вкручивается воздухоотводчик.
4. 4. Все остальные отверстия закрываются обычными заглушками.
5. 5. К ТЭНу подключается провод и система запускается.

Предварительно необходимо обязательно не забыть залить жидкость в батарею, после чего осуществлять запуск.

Особенности алюминиевых радиаторов

Основные характеристики алюминиевых радиаторов – малый вес, сравнительно небольшая стоимость и возможность работать при высокой температуре теплоносителя. Кроме того, радиаторы из алюминия выглядят гораздо лучше чугунных аналогов. Срок службы рассматриваемых изделий может превышать 10 лет, причем все это время металл не будет подвергаться воздействию коррозии.

Существует два варианта алюминиевых радиаторов:

1. Стандартные (европейские). Такие устройства рассчитаны на давление не более 6 атмосфер. Как правило, батареи европейского типа используются для обустройства отопительных систем частных домов.
2. Усиленные. Данная категория батарей может работать при давлении до 16 атмосфер, что позволяет использовать их в многоквартирных домах.

Рассматриваемые приборы имеют секционную конструкцию, поэтому сборка алюминиевых радиаторов отопления и их монтаж осуществляются точно так же, как и данные операции с другими секционными радиаторами. Батареи устанавливаются под окнами или же крепятся к стенам. В зависимости от схемы подключения трубы могут подводиться к батареям как с одной стороны, так и с обеих.

Зачастую алюминиевые радиаторы комплектуются дополнительными деталями, среди которых:

• Стойки и кронштейны;
• Заглушки;
• Кран Маевского или автоматический воздухоотводчик;
• Набор уплотнительных прокладок;
• Запорная арматура или терморегуляторы.

Рассчитываем месторасположение

Тем, кто собирается поставить радиатор отопления своими руками, нужно учитывать, что отрезки труб, которые подводят к устройствам, нужно разместить с уклоном (незначительным) – в сторону движения носителя тепла. Если же прокладка будет строго горизонтальная или в монтаже будет перекос – то в батареях из чугуна и стали будет сосредоточиваться воздух. Придется регулярно выдувать его ручным образом, чтобы теплоотдача не снижалась.

Отклонения могут быть не более 2 см, такие, которые не будут определяться визуальным образом. Но такая рекомендация не относится к неукоснительным требованиям.

Разметка центральной оси батареи отопления

Установка батарей отопления своими руками подразумевает выполнение нескольких строгих правил:

• Компоненты подводки к радиаторам отопления должны размещаться так, чтобы уклон был 0.005, рекомендуется его повысить до 0.01. Так, 1 м трубопровода должен будет клониться в сторону циркуляции – и как минимум на 0.5 см. Определять угол наклона нужно по длине трубных отрезков, которые устанавливаются.
• От поверхности пола до радиатора должно быть 6-10 см и больше.
• От нижнего очертания подоконника до верхнего очертания батареи – 5-10 см.
• От плоскости стены до батареи – 3-5 см.
• Обязательно следует соблюдать горизонтальные и вертикальные направления.

Уклон труб системы отопления

Чтобы увеличить производительность радиатора, то можно перед установкой поставить специализированный щит из специального теплоотражающего материала. А можно просто взять и покрыть плоскость стены таким составом, который имеет похожие характеристики.

Возможные ошибки в установке

Во избежание каких-либо трудностей технического характера после установки, необходимо предусмотреть распространенные ошибки, которые часто допускаются в работе. Так, если установить батареи менее чем в 7 сантиметрах от поверхности пола, то в будущем мы столкнемся со сложностью не только проведения уборки под ними, но также с теплообменом в помещении. И напротив, если установить батареи выше, чем в 15 сантиметрах, то, скорее всего, будут иметь место значительные температурные перепады.

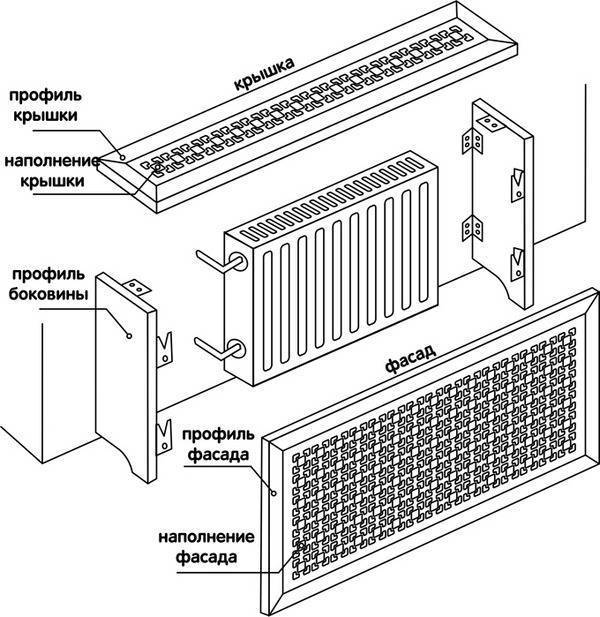

Помимо этого, отдача тепла может ухудшиться, если установить радиатор впритык к стене. Также не забываем, что не стоит закрывать самодельные радиаторы отопления из труб декоративными решетками – это приведет к снижению их мощности.

Замена батарей

Если радиаторы требуется заменить, то к работе желательно приступать в теплое время года. Дело в том, что отопление в этот период отключено, поэтому демонтаж/установку можно будет провести без каких-либо трудностей. Зачастую замена требуется в случае износа оборудования или, как вариант, если необходимо уменьшить кол-во секций. К слову, к замене подготавливаем не только батареи, но и поверхности стен, находящиеся за ними.

Обратите внимание! Шпаклюем, выравниваем и красим стены еще перед монтажом, так как после него, как уже отмечалось выше, сделать это не удастся. Видео – Замена радиаторов

Видео – Замена радиаторов

Сравнение видов батарей отопления — ищем лучший

Ранее мы делали обзор и сравнивали различные виды радиаторов отопления, тем самым выявляя их положительные и отрицательные стороны, в дополнение к этой статье советуем вам ознакомится с данной информацией

Батареи своими руками: правда без прикрас

Современные радиаторы – сложные технические приборы, работающие одновременно по принципу излучения и конвекции. Производители учитывают при создании батарей множество факторов и используют в процессе производства новые технологии, повышающие КПД системы отопления и сокращающие объем и температуру теплоносителя. Безусловно, заводской прибор всегда будет работать эффективнее домашней самоделки и превзойдет ее в компактности и дизайне.

Простейший самодельный радиатор из двух труб

Самостоятельно мастерить приборы отопления целесообразно только в том случае, если в распоряжении имеются бесплатные или недорогие трубы, сварочный аппарат, инструмент для нарезки металла (болгарка) и навыки работы с техникой.

Важно! Малейшая ошибка чревата протечками и серьезными аварийными ситуациями. Не рекомендуется устанавливать приборы собственного производства в квартирах – они больше подходят для просторных помещений и хозяйственных построек

Типы радиаторов

Подбирая комплектующие для автономной системы отопления, нужно учитывать ее особенности и желаемые характеристики. От выбранных элементов будет зависеть не только эксплуатация, но и монтаж радиаторов отопления в частном доме.

Отопительные системы частных домов отличаются от централизованных следующими качествами:

• Во-первых, условия эксплуатации более благоприятны – например, величина давления в местном отоплении на порядок ниже;
• Во-вторых, качество теплоносителя в частных домах всегда находится на более высоком уровне;
• В-третьих, отсутствуют существенные перепады давления, да и вероятность гидроудара практически отсутствует.

Радиаторов, которые могут выдерживать такие условия эксплуатации, достаточно много, поэтому на выбор оптимального варианта придется потратить некоторое время. Впрочем, если до предела упростить выбор радиаторов, то лучшим вариантом будут изделия с наилучшим сочетанием теплоотдачи, цены и качества.

В зависимости от конструкции выделяют следующие виды батарей:

1. Панельные и секционные. Самая дешевая разновидность батарей, отличающаяся достаточно высокой теплоотдачей и сравнительно небольшими размерами. Никаких требований к схеме подключения данные радиаторы не предъявляют.
2. Трубчатые. Технические характеристики трубчатых радиаторов практически не отличаются от предыдущего типа, а вот стоимость значительно более высокая. Повышенная себестоимость обуславливается хорошими визуальными качествами трубчатых изделий и возможностью использовать радиаторы как сушилки.

Впрочем, гораздо чаще радиаторы классифицируются по материалу изготовления, в зависимости от чего выделяют следующие виды:

1. Алюминиевые. Довольно популярный вариант, отлично подходящий для использования в частных домах. Основные достоинства алюминиевых радиаторов – хорошие визуальные качества и высокая теплоотдача. На прогрев уходит немного времени, но и удерживать тепло такие радиаторы не могут. Стоимость алюминиевых изделий варьируется в достаточно широком диапазоне в зависимости от производителя и характеристик.
2. Биметаллические. Данный вид радиаторов, как следует из названия, состоит из двух материалов. За счет этого удается создать изделие с оптимальным сочетанием характеристик – в частности, биметаллические батареи отлично выдерживают перепады давления и не поддаются коррозии. Стоимость биметаллических изделий достаточно высока, поэтому они не очень популярны среди владельцев частных домов.
3. Стальные. Батареи из стали отличаются хорошей теплоотдачей и неплохими декоративными свойствами. Простые стальные батареи стоят дешево, но быстро выходят из строя из-за воздействия коррозии. Варианты из нержавейки отличаются повышенной надежностью, но и стоят на порядок дороже.
4. Чугунные. В арсенале достоинств таких устройств высокая износоустойчивость, обусловленная высокой толщиной чугуна и его стойкостью к коррозии, а также способность работать при высоких температурах и перепадах давления. Чугунные батареи отличаются высокой инерционностью. Для нормальной эксплуатации подобные изделия нужно каждый год прочищать.

Установка

Вопрос о том, как установить радиатор отопления – наиболее важный после отказа от централизованной системы или демонтажа старого радиатора.

1. Радиатор должен устанавливаться на подготовленную поверхность: покрашенную или отштукатуренную.
2. Карандашом намечается уровень крепления нового радиатора. Оптимальными расстояниями считаются следующие: от подоконника – до 10 см, от стены – до 5 см, от пола – до 12 см.
3. После этого радиатор можно крепить. Необходимо помнить, что при монтаже радиатор должен оставаться в фабричной упаковке. На упаковке делаются разрезы там, где это необходимо.
4. На вход и выход устанавливаются муфты, для спуска воздуха необходимо наличие крана Маевского. Далее можно монтировать кран и клапан. Нелишним будет использование герметика.
5. После монтажа радиатора отопления необходимо провести опрессовку.

Напомним, что все работы по сборке и установке радиаторов должны выполняться мастерами, имеющими профессиональные инструменты и опыт в данной области. Только благодаря этому, Вы сможете избежать затрат на дорогостоящий ремонт в дальнейшем.

Расчет

Итак, с выбором мы определились. Как рассчитать биметаллические радиаторы отопления по параметрам вашей квартиры?

При стандартной (2,5 – 2,7 метра) высоте потолков можно использовать простейшую схему расчета:

• На 1 квадратный метр помещения берется 100 ватт тепла;
• В зависимости от климатической зоны используется коэффициент от 0,7 (Крым) до 2,0 (Якутия);

Низкие зимние температуры увеличивают потребность в тепле.

Теплоотдача секции в среднем оценивается в 180 ватт.

Крепление

Как повесить биметаллический радиатор на стену?

• Штатно для крепления используются штыревые кронштейны, которые вкручиваются в пластиковые дюбели;
• Вместо них можно использовать отрезки гладкой стальной арматуры диаметром 10-12 мм, вбитые в предварительно просверленные отверстия чуть меньшего диаметра.

Обвязка

Какие комплектующие для биметаллических радиаторов понадобятся при их установке своими руками?

1. Комплект радиаторных пробок (4 штуки, наружная резьба ДУ25). Диаметр внутренней резьбы проходных пробок определяется количеством секций прибора: если их меньше 10, достаточно подводки условным диаметром ДУ15, если больше – лучше взять пробки с внутренней резьбой ДУ20;
2. Дроссель или термоголовка и шаровый кран с американками для подключения к пробкам. Дроссель позволит регулировать теплоотдачу прибора вручную, термоголовка – автоматически, в зависимости от температуры воздуха в комнате;
3. В верхней по стояку квартире радиатор придется укомплектовать краном Маевского для стравливания воздуха.

Комплект для подключения радиатора.

Какие трубы использовать для подключения? Желательно – гофрированные нержавеющие.

Предлагаем ознакомиться Обзор радиаторов отопления Purmo и их технические характеристики

С чем связана эта инструкция?

Они обладают высокой прочностью на разрыв;

• Они гнутся с минимальным радиусом и не требуют точной подгонки размеров;
• Они монтируются компрессионными фитингами с использованием пары разводных ключей.

Радиатор на фото подключен гофрированной нержавеющей трубой.

Советы по сборке

Радиаторные пробки герметизируются паронитовыми или силиконовыми прокладками – теми же, которые используются, чтобы нарастить биметаллический радиатор дополнительными секциями.

Прочие соединения подматываются нитью-герметиком Тангит Унилок или льном с краской.

Диагональное подключение позволит прогреть максимальное количество секций.

Процедура разборки

Разъединить прикипевшие межсекционные стыки очень непросто. В некоторых случаях они прикипают так сильно, что бессильными оказываются даже значительные физические усилия. В подобных ситуациях стыки перед разборкой прогреваются с помощью паяльной лампы или фена.

Как разобрать радиатор отопления из чугуна:

• Чугун прогревают паяльной лампой до тех пор, пока он не начнет издавать малиновое свечение. После этого можно начинать процедуру разборки.
• Первым делом необходимо вывернуть заглушки.
• Радиаторный ключ подводится к верху батареи: его головка должна попасть на участок отвинчивания ниппель-гайки. На торце секции нужно с помощью мела отметить круг расположения стержня инструмента.
• Сплющенная часть вставляется в нижний внутренний паз. Далее, перемещая инструмент в нужном направлении, доводят его до отмеченного круга.

Перед началом операции важно выяснить, в какую сторону необходимо проводить скручивание секций. При наличии ниппельной гайки ее по очереди накручивают на правый и левый торец батареи: это дает возможность определиться с направлением вращения ниппеля

Если резьба сдвинется, полное откручивание производить не следует. Чтобы избежать перекосов, верхний и нижней ниппели нужно поочередно отвинчивать на один полный оборот.

Монтаж радиатора

Чтобы установить радиаторы отопления из металлических труб своими руками, важно иметь некоторые практические навыки и определенный запас базовой подготовки. Кроме того, стоит заранее позаботиться о наличии полного комплекта инструментов, которые могут понадобиться в процессе работы, чтобы не отвлекаться и не ошибиться.. Инструменты, необходимые для работ:

Инструменты, необходимые для работ:

• разводной ключ;
• гаечные ключи для монтажа;
• дрель со сверлами;
• уровень, рулетка и простой карандаш.

Подготовив рабочее место и инвентарь, можно начинать установку самодельных радиаторов. Естественно, если вы планируете замену старых приборов новыми, то вышедшие из строя отопительные батареи предварительно следует демонтировать.

Если кратко, то технология монтажа радиаторов будет выглядеть так:

1. В первую очередь необходимо определиться с расположением будущих радиаторов и выполнить разметку для установки креплений под них.
2. После того, как кронштейны будут закреплены, можно навесить на них самодельные батареи.
3. На следующем этапе самодельную систему отопления частного дома трубами без радиаторов оборудуют запорными элементами – заглушками и кранами.
4. Затем монтируют головку с краном, который потребуется для активации всей системы.
5. На финишной стадии производится врезка только что смонтированных отопительных приборов из труб к общей системе отопления.

Во избежание ошибок приведем более подробную инструкцию, как сделать отопление из металлических труб.

Итак, прежде чем начинать работы по монтажу отопления трубами по периметру дома, все участки, где будут расположены отопительные приборы, необходимо подготовить – оштукатурить, покрасить или облицевать каким-либо материалом. После установки батарей это сделать будет уже невозможно.

В случае, когда в системе отопления присутствуют старые радиаторы, все приборы, установленные за отопительным котлом необходимо демонтировать.

Чтобы избежать ошибок в процессе установки батарей, желательно предварительно составить подробный план, в котором указать места, где они будут расположены. Тогда схема будет у вас перед глазами, и вы будете видеть, что и когда необходимо монтировать.

На следующем этапе на входящих и выходящих сгонах необходимо установить муфты. Затем, для удаления из труб воздушных пробок в результате запуска центральных отопительных магистралей, на самодельный радиатор нужно установить кран Маевского.

Следующим шагом будет подготовка термоголовки. Под нее необходимо смонтировать специальный кран и клапан

Обратите внимание, что клапан должен находиться на входе в радиатор, а кран – на обратном контуре. Все места соединений в процессе работы необходимо уплотнить герметиком или ФУМ-лентой, чтобы в процессе эксплуатации батарей не возникло протечек.

По окончании подготовительных мероприятий можно приступать непосредственно к монтажу системы отопления без радиаторов.

В тех случаях, когда в системе отопления будет находиться сразу несколько отопительных батарей, для работы вам понадобится водный уровень. Он поможет смонтировать систему таким образом, чтобы добиться правильного давления в магистрали.

Теперь можно заполнить систему отопления в частном доме без радиаторов водой. Для этого нужно открыть краны для удаления воздушных пробок. Затем в контур заливают воду, используя для этого расширительный бак или подающую трубу

Обратите внимание, что при заливке воды в трубу потребуется насос небольшой мощности.

Биметаллические и алюминиевые батареи

Перед тем, как разобрать алюминиевый радиатор, необходимо приготовить необходимые приспособления.

Роль главного инструмента отводится ниппельному ключу:

• Это пруток из стали длиной около 70 см. На один из его концов необходимо приварить рабочую часть ключа 24х40 мм, а второй оснастить сквозным отверстием.
• Металлический стержень. Его вставляют в отверстие на конце прутка, что позволяет заметно упростить процедуру раскручивания гаек.

Ключ имеет серию насечек, шаг между которыми указывает на ширину одной секции.

Перечень операций, как разобрать радиатор отопления своими руками:

1. Перед тем, как разобрать биметаллический радиатор, необходимо определиться, в какую сторону вращать ключ. Для этого радиатор размещается на поверхности пола так, чтобы его лицевая часть оказалась вверху. В таком положении правая резьба будет находиться справа, а левая – с лева.
2. Существует и более простой способ. Нужно взять ниппель и одеть его по очереди слева и справа. Если перепутать стороны, это может закончиться срывом резьбы и поломкой секции.
3.  На радиаторах западного производства футорки и заглушки с лицевой части маркируются следующим образом: левая резьба обозначается, как S, правая – как D.
