Как сделать биореактор своими руками

Инструкция по самостоятельному строительству

Если нет опыта в сборке сложных систем, имеет смысл подобрать в сети или разработать самый простой чертеж биогазовой установки для частного дома.

Чем проще конструкция, тем она надежнее и долговечнее. Позже, когда появятся навыки строительства и обращения с системой, можно будет переделать оборудование или смонтировать дополнительную установку.


В дорогих конструкциях промышленного производства предусмотрены системы перемешивания биомассы, автоматического подогрева, очистки газа и т.д. Бытовое оборудование не так сложно. Лучше собрать простую установку, а потом добавить элементы, в которых возникнет необходимость

При расчете объема ферментатора стоит ориентироваться на 5 м.куб. Такая установка позволяет получить количество газа, необходимое для обогрева частного дома площадью 50 м.кв., если в качестве источника тепла используют газовый котел или печь.

Это усредненный показатель, т.к. калорийность биогаза обычно не выше 6000 ккал/м.куб.

Чтобы процесс ферментации протекал более-менее стабильно, нужно добиться правильного температурного режима. Для этого биореактор устанавливают в земляной яме или заранее продумывают надежную теплоизоляцию. Постоянный подогрев субстрата можно обеспечить, если под основание ферментатора подвести трубу водяного отопления

Строительство биогазовой установки можно разделить на несколько этапов.

Этап 1 – подготовка ямы под биореактор

Практически вся биогазовая установка находится под землей, поэтому многое зависит от того, как была вырыта и отделана яма. Есть несколько вариантов укрепления стенок и герметизации ямы – пластик, бетон, полимерные кольца.

Оптимальное решение – покупка готовых полимерных колец с глухим дном. Они обойдутся дороже подручных материалов, зато не потребуется дополнительная герметизация. Полимеры чувствительны к механическим нагрузкам, зато не боятся влаги и химически агрессивных веществ. Они не подлежат ремонту, но при необходимости их легко будет заменить.


От подготовки стен и днища биореактора зависит интенсивность брожения субстрата и выход газа, поэтому яму тщательно укрепляют, утепляют и герметизируют. Это самый сложный и трудоемкий этап работ

Этап 2 – обустройство газового дренажа

Покупка и монтаж специальных мешалок для биогазовых установок – дорогое удовольствие. Систему можно удешевить, обустроив газовый дренаж. Он представляет собой вертикально установленные полимерные канализационные трубы, в которых проделано множество отверстий.

При расчете длины труб дренажа следует ориентироваться на запланированную глубину заполнения биореактора. Верхние части труб должны быть выше этого уровня.


Для газового дренажа можно выбрать металлические или полимерные трубы. Первые прочнее, а вторые устойчивее к химическим воздействиям. Лучше отдать предпочтение полимерам, т.к. металл быстро проржавеет и сгниет

В готовый биореактор можно сразу загрузить субстрат. Его накрывают пленкой, чтобы выделяющийся в процессе ферментации газ находился под небольшим давлением. Когда будет готов купол, это обеспечит нормальную подачу биометана по отводящей трубе.

Этап 3 – монтаж купола и труб

Завершающий этап сборки простейшей биогазовой установки – это монтаж купольной верхней части. В самой высокой точке купола устанавливают газоотводящую трубу и протягивают ее к газгольдеру, без которого не обойтись.

Емкость биореактора закрывают плотной крышкой. Чтобы предотвратить смешивание биометана с воздухом, обустраивают гидрозатвор. Также он служит для очистки газа. Нужно предусмотреть спусковой клапан, который сработает, если давление в ферментаторе будет слишком высоким.

Более подробно отом, как сделать биогаз из навоза читайте в этом материале.


Свободное пространство биореактора в какой-то мере выполняет функции хранилища газа, однако этого недостаточно для безопасной работы установки. Газ должен потребляться постоянно, иначе возможен взрыв от избыточного давления под куполом

Принцип работы биореактора


Принципиальная схема биогазовой установки Биореактор работает на органических отходах, поэтому для непрерывной его работы необходимо постоянное наличие навоза и других отходов сельского хозяйства. Вырабатываемый установкой биогаз является биологически чистым топливом, а по своим показателям он похож на природный газ.

Работа биореактора состоит в переработке органических отходов на газ и удобрение. Для этого они загружаются в резервуар биореактора, где анаэробные бактерии перерабатывают биомассу. Для получения правильного брожения недопустимо попадания воздуха в резервуар. Время переработки зависит от объема загруженных отходов. Выделяемый газ состоит из метана 60%, и углекислого газа – 35%. Другие примеси составляют 5%. Полученный газ идет на очистку и после этого готов к использованию в бытовых приборах.

Преимущества и недостатки данного метода переработки отходов

Плюсы:

Исходный материал является дешевым побочным продуктом сельскохозяйственных предприятий и ферм. Массы навоза постоянно восполняются и практически неисчерпаемы. Биогазовые агрегаты можно монтировать в непосредственной близости от источников сырья.

Снижается уровень безработицы – требуются водители, машинисты установок, подсобные рабочие и другой персонал.

Падает потребление энергии, получаемой традиционными способами. Биогаз в России используется для отопления производственных помещений, нагрева воды для хозяйственных нужд. Энергия от сжигания биогаза преобразуется в электрическую энергию

Утилизация метана как газового топлива для автомобилей

Особую важность имеет природоохранная составляющая данного бизнеса. Уничтожаются огромные залежи экскрементов от коров, свиней, овец, лошадей, птиц, загрязняющие почву, атмосферу, подземные и надземные источники воды

Минусы:

Для промышленного производства биогаза в больших объемах недостаточно одного поставщика исходного материала, нужно договариваться с целым рядом заготовителей и налаживать транспортные потоки.

Статистические данные свидетельствуют об убыточности подобных производств. Они окупаются только с помощью государственной поддержки через «зеленые тарифы».

Выработка горючего газа и его хранение в емкостях, транспортировка по газопроводам является взрывоопасным и пожароопасным процессом. Метан характеризуется высокой токсичностью. На предприятиях требуется усиленный контроль соблюдения техники безопасности и правил обращения с опасными продуктами.

Лучше использовать биореакторы заводского изготовления, а установку доверить специалистам, имеющим достаточный опыт их монтажа.

Какие установки применяют для получения биогаза

Если установку планируется разместить вблизи фермы, то лучшим вариантом будет разборная конструкция, которую легко перевезти в другое место. Основной элемент установки – биореактор, в который заливается сырье и происходит процесс брожения. На крупных предприятиях используют цистерны объемом 50 кубических метров.

В частных хозяйствах строят подземные резервуары в качестве биореактора. Их выкладывают из кирпича в подготовленную яму и обмазывают цементом. Бетон повышает степень безопасности конструкции и препятствует попаданию воздуха. Объем зависит от того, сколько сырья в день получают с домашних животных.

Поверхностные системы также популярны в домашних условиях. При желании установку можно разобрать и перенести в другое место, в отличие от стационарного подземного реактора. В качестве цистерны используют пластиковые, металлические или поливинилхлоридные бочки.

По типу управления имеются:

автоматические станции, в которых долив и откачка отработанного сырья осуществляется без участия человека;

механические, где весь процесс контролируется вручную.

С помощью насоса можно облегчить освобождение резервуара, в который попадают отходы после брожения. Некоторые народные умельцы применяют насосы для откачки газа из подушек (например, автомобильных камер) в очистное сооружение.

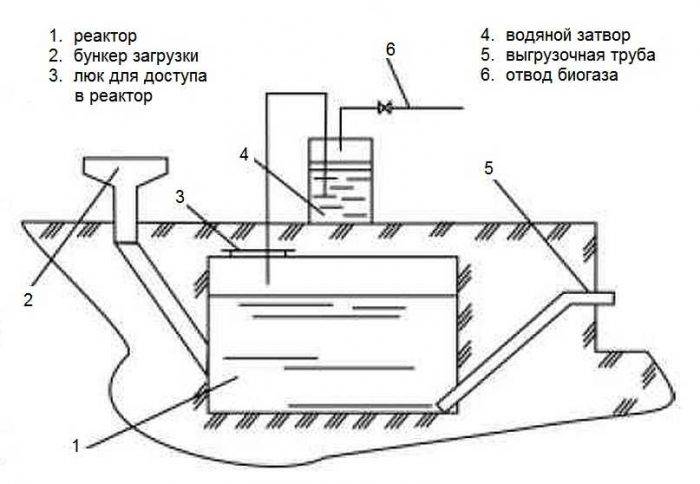

Схема самодельной установки для получения биогаза из навоза

Перед сооружением биогазовой установки на своем участке необходимо ознакомиться с потенциальной опасностью, которая может взорвать реактор. Главное условие – отсутствие кислорода.

Метан – это взрывоопасный газ и он способен воспламеняться, но для этого его необходимо нагреть выше 500 градусов. Если биогаз смешается с воздухом, возникнет избыточное давление, которое разорвет реактор. Бетонный может треснуть и будет не пригоден для дальнейшего использования.

Видео: Биогаз из птичьего помета

Чтобы давление не сорвало крышку, применяют противовес, защитную прокладку между крышкой и резервуаром. Емкость заполняют не до конца – должно оставаться как минимум 10% объема для выхода газа. Лучше – 20%.

Итак, чтобы сделать у себя на участке биореактор со всеми приспособлениями, необходимо:

Удачно выбрать место, чтобы оно находилось подальше от жилья (мало ли что).

Рассчитать предположительное количество навоза, которое ежедневно выдают животные. Как считать – читать ниже.

Определиться, где проложить загрузочную и отгрузочную трубу, а также трубу для конденсации влаги в полученном газе.

Определиться с местом расположения резервуара для отходов (по умолчанию удобрения).

Вырыть котлован, исходя из расчетов количества сырья.

Выбрать емкость, которая будет служить резервуаром для навоза и установить ее в котлован. Если планируется бетонный реактор, тогда дно котлована заливается бетоном, стенки выкладываются кирпичом и штукатурятся бетонным раствором. После этого необходимо дать время просохнуть.

Стыковки между реактором и трубами также герметизируются на этапе закладки резервуара.

Обустроить люк для осмотра реактора. Между ним ставится герметичная прокладка.

Если климат холодный, то перед бетонированием или установкой пластикового резервуара продумывают способы его обогрева. Это могут быть нагревательные приборы или лента, используемая в технологии «теплый пол».

В конце работ проверить реактор на герметичность.

Расчет количества газа

Из одной тонны навоза можно получить примерно 100 кубических метров газа. Вопрос – сколько помета дают домашние животные в сутки:

курица – 165 г в сутки;

корова – 35 кг;

коза – 1 кг;

конь – 15 кг;

овца – 1 кг;

свинья – 5 кг.

Умножить эти показатели на количество голов и получится суточная доза экскрементов, подлежащих переработке.

Больше газа получают от коров и свиней. Если добавить в смесь такие энергетически мощные растения как кукуруза, свекольная ботва, просо, то количество биогаза увеличится. Большой потенциал у болотных растений и водорослей.

Самый высокий – у отходов мясоперабатывающих комбинатов. Если такие хозяйства есть поблизости, то можно скооперироваться и установить один реактор на всех. Сроки окупаемости биореактора 1 – 2 года.

Условия получения и энергетическая ценность биогаза

Для того что бы собрать малогабаритную установку необходимо знать из какого сырья и по какой технологии можно получить биогаз.

Газ получается в процессе разложения (ферментации) органических веществ без доступа воздуха (анаэробный процесс): помет домашних животных, солома, ботва, опавшие листья и др. органические отходы, образующиеся в индивидуальном хозяйстве. Отсюда следует, что биогаз можно получать из любых хозяйственно бытовых отходов которые могут разлагаться и бродить в жидком или влажном состоянии.

Процесс разложения (ферментации) проходит в две фазы:

  1. Разложение биомассы (гидротация);
  2. Газификация ( выделение биогаза).

Эти процессы происходят в ферментаторе (анаэробной биогазовой установке).

Ил полученный после разложения в биогазовых установках, повышает плодородие почв и урожайность повышается 10-50%. Таким образом, получается ценнейшее удобрение.

Биогаз состоит из смеси газов:

  • метан-55-75%;
  • углекислый газ-23-33%;
  • сероводород-7%.

Метановое брожение — это сложный процесс брожения органических веществ — бактериальный процесс. Главное условие протекания этого процесса, наличие тепла.

В процессе разложения биомассы образуется тепло, которого достаточно для протекания процесса, что бы сохранить это тепло ферментатор необходимо теплоизолировать. При понижении температуры в ферментаторе снижается интенсивность газовыделения, так как микробиологические процессы в органической массе замедляются. Поэтому надежная теплоизоляция биогазовой установки (биоферментатора) одно из наиболее важных условий ее нормальной работы. При загрузке навоза в ферменттатор необходимо смешивать с горячей водой с температурой 35-40 оС. Это поможет обеспечить необходимый режим его работы.

Для лучшего обогрева ферментатора можно использовать «тепличный эффекта». Для этого над куполом устанавливают деревянный или легкий металлический каркас и покрывают полиэтиленовой пленкой. Наилучшие результаты достигаются при температуре сырья, которое сбраживается 30-32°С и влажности 90-95 %. В районах средней и северной полосы часть получаемого газа необходимо расходовать в холодные периоды года на дополнительный подогрев сбраживаемой массы, что усложняет конструкцию биогазовых установок.

Установки несложно соорудить в индивидуальных хозяйствах в виде специальных ферментаторов для сбраживания биомассы. Основным органическим сырьем для загрузки в ферментатор является навоз.

При первой загрузке навоза КРС процесс ферментации должен быть не менее 20 сут, свиного не менее 30 сут. Газа получить можно больше при загрузке смеси из различных компонентов по сравнению с загрузкой, например навоза КРС.

Например, смесь навоза КРС и птичьего помета при переработке дает до 70% метана в биогазе.

После того как процесс сбраживания стабилизировался, нужно загружать сырье каждый день не более 10% от количества перерабатываемой в ферментаторе массы.

Рекомендуемая влажность сырья летом 92-95 %, зимой — 88-90 %.

При ферментации помимо производства газа происходит обеззараживание органических веществ. Органические отходы избавляются от патогенной микрофлоры, дезодорация выделяемых неприятных запахов.

Образующийся ил нужно периодически выгружать из ферментатора, его используют как удобрение.

При первом наполнении биогазовой установки отбираемый газ не горит, это происходит, потому что первый полученный газ содержит большое количество углекислого газа, около 60%. Поэтому его необходимо выпустить в атмосферу, и через 1-3 дня работа биогазовой установки стабилизируется.

Таблица №1- количество газа получаемого получаемого за сутки при ферментации экскриментов одного животного

Животное

Живая масса животного, кг

Получаемый оббьем газа, м3/сут

КРС

500-600

1,5

Свиньи

80-100

0,2

Курица или кролик

1,5-5

0,015

По количеству выделяемой энергии 1 м3 биогаза эквивалентен:

  • 1,5 кг каменного угля;
  • 0,6 кг керосина;
  • 2 кВт/ч электроэнергии;
  • 3,5 кг дров;
  • 12 кг навозных брикетов.

Как построить биореактор (установку) своими руками

Биогазовые установки, которые добывают газ из навоза, можно легко собрать своими руками на собственном участке. Прежде чем собирать биореактор для переработки навоза, стоит нарисовать чертежи и тщательно изучить все нюансы, т.к. емкость, содержащая большое количество взрывоопасного газа, может быть источником большой опасности при неправильной ее эксплуатации или наличии ошибок в конструкции установки.

  • LiveJournal
  • Blogger

Схема получения биогаза Объем емкости биореактора рассчитывается исходя из количества сырья, которое используется, чтобы получить метан. Для того чтобы условия работы были оптимальны, емкость реактора заполняют отходами не менее чем на две трети. Для этих целей используют яму большой глубины. Чтобы герметичность была высокой, стенки ямы армируют бетоном или укрепляют пластиком, иногда устанавливают в яму бетонные кольца. Поверхность стен обрабатывают влагоизолирующими растворами. Герметичность – необходимое условие для эффективной работы установки. Чем лучше изолирована емкость, тем выше качество и количество образующегося газа. К тому же, продукты распада отходов ядовиты и, в случае утечки, могут навредить здоровью.

В тару для отходов устанавливают мешалку. Она отвечает за перемешивание отходов при брожении, препятствуя неравномерному распределению сырья и образованию корки. Вслед за мешалкой в газогенератор на навозе монтируется дренажная конструкция, которая облегчает отвод газа в емкость для хранения и предотвращает утечку. Выводить газ нужно из соображений безопасности, а также для повышения качества удобрений, остающихся в реакторе по завершении переработки. В нижней части реактора делают отверстие для выхода отработанного сырья. Отверстие оснащают плотной крышкой, чтобы оборудование оставалось герметичным.

Производители и модели

Мы подготовили краткий обзор наиболее популярных моделей российских производителей, ведь они ничем не отличаются от их аналогов зарубежного производства.

Кроме того, часть производителей предлагает полный перечень узлов, необходимых для создания полностью автономной биогазовой установки, тогда как другие производят лишь биореактор и некоторые сопутствующие устройства.

BioMash-20


Биогазовая установка от «Конструкторского бюро Климова» подходит для переработки навоза/помета влажностью ≤90% общей массой 300–700 кг в сутки с добавлением подстилочного материала (максимум 20% от массы). Биореактор изготовлен из полиэтилена, поэтому не требует обслуживания и ремонта.

Вместе с реактором поставляют основной газгольдер и насос для его накачки (максимальное давление 2,8 Мпа). Благодаря столь высокому давлению газ можно закачивать в обычные газовые баллоны.

Также в комплект входят:

  • газовый теплогенератор, выделяющий 100 квт в сутки;
  • метановый электрогенератор мощностью 11 квт;
  • полный комплект оборудования для обогрева метантенка;
  • полный комплект газопроводов.

Серия «БИО»

Эти установки производства предназначены для переработки навоза/помета весом 10–350 тонн в сутки (зависит от модели).

Преимуществом этой серии является относительно невысокая цена, однако в комплект поставки входит лишь минимальный набор оборудования, поэтому газгольдеры и многое другое придется приобретать отдельно.

Серия «СБГ»


Эту серию биогазовых комплексов выпускает кировская .

Благодаря индивидуальному подходу к каждому клиенту, компания предлагает не только готовые комплекты, но и изготовление такой продукции под конкретные условия.

В модельном ряду представлены установки, способные за сутки переработать от 100 килограмм до 1000 тонн экскрементов.

В комплект поставки входит все необходимое оборудование для развертывания полноценной линии по переработке навоза в газ и очистке продукта.

Серия «БУГ»

Серию биогазовых установок «БУГ» производит ассоциация предприятий «БМП». В эту серию входят биореакторы небольшого объема (0,5–12 м3), оснащенные газгольдерами емкостью 1–2 м3.

Поэтому основными покупателями этой серии установок для производства биогаза из навоза и помета становятся небольшие фермерские хозяйства или домохозяйства с большим поголовьем птиц/скота.

Серия «БГР»

Серию биогазовых установок «БГР» выпускает расположенное в Яранске предприятие «BioGasRussia». Самая маломощная установка этой серии (БГР-12) способна переработать 500 – 900 кг экскрементов в сутки, а объем ее биореактора составляет 12 м3.


Объем реактора и массу ежедневного поступления навоза для более крупных установок этой серии обговаривают индивидуально, благодаря чему заказчик получает аппарат или даже завод, максимально соответствующие его потребностям.

В составе установок большого объема могут быть как вертикальные, так и горизонтальные метантенки, это обсуждается при оформлении заказа.

Кроме того, компания BioGasRussia предлагает весь спектр необходимого оборудования, благодаря чему биогазовая установка может работать в полностью автономном режиме — без подключения к электрическим или газовым сетям.

Проектирование биогазовых установок

Перед тем как приступать к этому этапу, нужно найти идеальное место для системы. Чтобы обеспечить удобство и минимизировать затраты, биогазовую установку рекомендуют располагать поблизости от источника сырья — от построек, где содержатся животные. Оптимальный вариант — загрузка, происходящая самотеком. На практике это реализуют с помощью трубопровода, находящегося под уклоном в сторону реактора.

Этот способ даст шанс свести к минимуму ручной труд — уборку навоза и обслуживание системы. Единственным минусом можно считать удаленность жилья для животных от дома. Однако протянуть к нему трубопровод проще, чем создавать линию, предназначенную для транспортировки и загрузки сырья — помета и навоза.

Биореактор и материалы для него

К главной емкости предъявляют довольно серьезные требования.

  1. Герметичность и максимальная прочность. Сырье не должно иметь никаких контактов с внешней средой, даже микроскопическое отверстие для газа сделает весь процесс бессмысленным. К тому же жидкость не должна загрязнять окружающее пространство. Только прочная емкость позволит сосуду выдержать массу загруженного сырья, а также давление, создаваемое биогазом и грунтом.
  2. Удобство для обслуживания оборудования. В нашем случае оптимальный сосуд — цилиндрическая емкость, которая облегчит перемешивание, позволит избежать появления застойных участков. Она может быть как вертикальной, так и горизонтальной. Прямоугольные биореакторы более удобны, если биогазовую установку делают самостоятельно, но их слабые места — углы, в которых образуются трещины, а субстрат хорошо перемешать невозможно.

Если емкость есть в наличии, и отвечает этим требованиям, то проблем не существует. Когда ее нет, придется искать подходящий вариант. Главное условие для материалов — отсутствие боязни агрессивных сред, так как биомасса может иметь щелочную или, наоборот, кислую реакцию.

Металл

Первый прочный кандидат — металл, позволяющий придать реактору любую форму, если хозяин умеет обращаться со сварочным аппаратом. Если в хозяйстве есть старая, но крепкая цистерна, то проблему можно считать почти решенной. Чтобы минимизировать риск ее разрушения из-за постоянного контакта с химически активными веществами, металлическую емкость нужно защитить антикоррозийным покрытием.

Полимер

Пластик — второй достойный претендент. Он не ржавеет, не гниет, химически корректен, так как «соблюдает нейтралитет». Однако для полимерного материала есть несколько жестких требований. Стенки емкости должны быть толстыми, идеально, если они к тому же армированы стекловолокном. Такой биореактор с легкостью выдержит давление и нагрев до относительно высокой температуры. Минус данной тары — высокая цена, плюс — долговечность.

Расчеты эффективности применения биогаза

Оценить все преимущества использования альтернативного биотоплива помогут несложные расчеты. Одна корова весом 500 кг производит в сутки примерно 35-40 кг навоза. Этого количества хватит для получения около 1.5 м3 биогаза, из которого в свою очередь можно выработать 3 кВт/ч электроэнергии.

Используя данные из таблицы, нетрудно рассчитать, сколько м3 биогаза можно получить на выходе в соответствии с имеющимся в фермерском хозяйстве поголовьем скота

Для получения биотоплива можно использовать как один вид органического сырья, так и смеси из нескольких компонентов, имеющих влажность 85-90%

Важно, чтобы они не содержали посторонние химические примеси, отрицательно влияющие на процесс переработки

Самый простой рецепт смеси придумал еще в 2000 году один русский мужик из Липецкой области, который построил своими руками простейшую установку для получения биогаза. Он смешивал 1500 кг коровьего навоза с 3500 кг отходов различных растений, добавлял воду (примерно 65% от веса всех ингредиентов) и разогревал смесь до 35 градусов.

Через две недели бесплатное топливо готово. Эта небольшая установка вырабатывала 40 м3 газа в день, что вполне хватало для обогрева дома и хозпостроек в течение полугода.

Создание биореактора

Правильное создание биореактора возможно лишь в том случае, если вы знаете, из каких частей он состоит.

Устройство биореактора

За основу берут самую простую его конструкцию. Ею не предусмотрено наличие таких составляющих, как:

  • подогрев;
  • устройство для перемешивания биомассы.

В составе конструкции присутствует реактор, который известен еще и как метантенк. Благодаря ему происходит переработка навоза. Кроме этого, в составе биореактора присутствует бункер. Его посредством происходит загрузка органических отходов в реактор. Чтобы было удобно добавлять навоз, следует обустроить в конструкции этого оборудования входной люк. Также не помешает устройство гидрозатвора. А чтобы была возможность для выгрузки отработанного сырья, необходимо добавить в конструкцию трубу. Она также будет использоваться для отвода биогаза из установки.

Основные работы

Изготовить своими руками такую конструкцию довольно просто. Прежде чем заниматься работами, необходимо подобрать место на участке, где вы будете заниматься созданием биореактора. Там будет изготавливаться армированная емкость, основой для размещения которой будет выступать бетонная поверхность.

Сосуд, который будет создан впоследствии, и будет выступать в роли биореактора. В основании установки необходимо предусмотреть отверстия, через которые будет удаляться сырье, прошедшее процесс обработки. Отверстие должно быть сделано таким, чтобы иметь возможность для его плотного закрытия. Необходимость в этом связана с тем, что эффективность работы биореактора по переработке навоза обеспечивается только в условиях абсолютной герметичности.

Для того чтобы правильно рассчитать габариты бетонного цеха, необходимо учитывать количество одновременно используемых для переработки органических отходов. Для этого нужно еще до начала работы узнать, какое количество сырья на фермерском хозяйстве или в частном подворье будет появляться каждый день. Однако не стоит экономить на резервуаре, поскольку для полноценной работы биореактора необходимо, чтобы емкость была заполнена на две трети от имеющегося объема.

Для изготовления биореактора самый простой вариант — использование обычной бочки. В этом случае установка будет работать по следующему принципу:

Когда в резервуар биореактора, который находится на глубине в земле, попадают органические отходы, начинается процесс брожения. Это приводит к выделению биогаза.

Рекомендуемый объем биореактора

Для определения необходимого объема ректора для переработки биомассы следует рассчитать количество навоза, производимого на протяжении суток. В обязательном порядке учитывается вид используемого сырья, температурный режим, который будет поддерживаться в установке. Используемый резервуар должен заполняться на 85-90% от своего объема. Оставшихся 10% необходимо для накопления полученного биологического газа.

В обязательно порядке учитывается длительность цикла переработки. При поддержании температуры в +35°С она составляет 12 суток. Нужно не забывать, что используемое сырье перед отправкой в реактор разбавляется водой. Поэтому ее количество учитывают перед расчетом объема резервуара.

Специфика получения биогаза

Биогаз образуется в результате брожения биологического субстрата. Его разлагают гидролизные, кислото- и метанообразующие бактерии. Смесь вырабатываемых бактериями газов получается горючей, т.к. содержит большой процент метана.

По своим свойствам она практически не отличается от природного газа, который используется для промышленных и бытовых нужд.

При желании каждый владелец дома может приобрести биогазовую установку промышленного изготовления, но это дорого, а окупаются вложения в течение 7-10 лет. Поэтому имеет смысл приложить усилия и сделать биореактор своими руками

Биогаз – экологически чистое топливо, а технология его получения не оказывает особого влияния на окружающую среду. Более того, в качестве сырья для биогаза используют отходы жизнедеятельности, которые нуждаются в утилизации.

Их помещают в биореактор, где происходит переработка:

  • в течение некоторого времени биомасса подвергается воздействию бактерий. Срок брожения зависит от объема сырья;
  • в результате деятельности анаэробных бактерий выделяется горючая смесь газов, в состав которой входят метан (60%), углекислый газ (35%) и некоторые другие газы (5%). Также при брожении в небольших количествах выделяется потенциально опасный сероводород. Он ядовит, поэтому крайне нежелательно, чтобы люди подвергались его воздействию;
  • смесь газов из биореактора очищается и поступает в газгольдер, где хранится до момента использования по назначению;
  • газ из газгольдера можно использовать точно так же, как природный. Он поступает к бытовым приборам – газовым печам, отопительным котлам и т.п.;
  • разложившуюся биомассу необходимо регулярно удалять из ферментатора. Это дополнительные трудозатраты, однако усилия окупаются. После брожения сырье превращается в высококачественное удобрение, которое используют на полях и огородах.

Биогазовая установка выгодна для владельца частного дома только в том случае, если у него есть постоянный доступ к отходам животноводческих ферм. В среднем из 1 м.куб. субстрата можно получить 70-80 м.куб. биогаза, но выработка газа идет неравномерно и зависит от многих факторов, в т.ч. температуры биомассы. Это осложняет расчеты.

Биогазовые установки идеально подходят для фермерских хозяйств. Отходы жизнедеятельности животных способны дать достаточно газа для полноценного обогрева жилых помещений и хозяйственных построек

Чтобы процесс получения газа был стабильным и непрерывным, лучше всего строить несколько биогазовых установок, а субстрат в ферментаторы закладывать с разницей во времени. Такие установки работают параллельно, а сырье в них загружают последовательно.

Это гарантирует постоянную выработку газа, благодаря чему можно добиться его непрерывного поступления к бытовым приборам.

В идеале биореактор должен подогреваться. Каждые 10 градусов тепла увеличивают выработку газа вдвое. Хотя обустройство подогрева требует вложений, это окупается большей эффективностью конструкции

Самодельное биогазовое оборудование, собранное из подручных материалов, обходится гораздо дешевле установок промышленного производства. Его эффективность ниже, но вполне соответствует вложенным средствам. Если есть доступ к навозу и желание приложить собственные усилия для сборки и обслуживания конструкции, это очень выгодно.

Система подогрева и теплоизоляция

Без подогрева перерабатываемой жижи размножаться будут психофильные бактерии. Процесс переработки в этом случае займет от 30 дней, а выход газа будет небольшим. Летом, при наличии теплоизоляции и предварительном подогреве загрузки возможен выход на температуры до 40 градусов, когда начинается развитие мезофильных бактерий, но зимой такая установка практически неработоспособна — процессы протекают очень вяло. При температуре ниже +5°C они практически замирают.

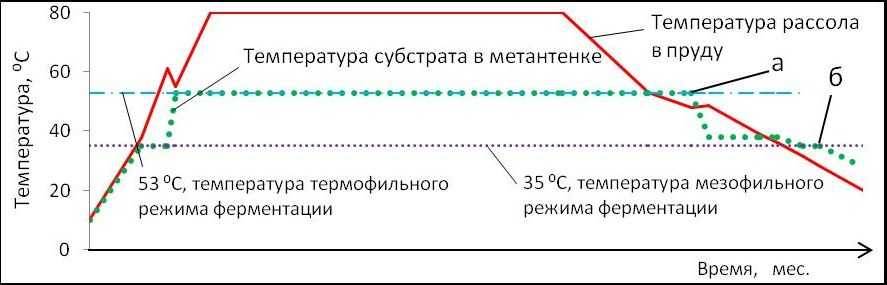

Зависимость сроков переработки навоза в биогаз от температуры

Чем греть и где расположить

Для получения лучших результатов используют подогрев. Наиболее рациональный — водяной подогрев от котла. Работать котел может на электричестве, твердом или жидком топливе, также можно запустить его на вырабатываемом биогазе. Максимальная температура, до которой требуется греть воду — +60°C. Более горячие трубы могут вызвать налипание на поверхность частиц, что приведет к снижению эффективности обогрева.

Можно использовать и прямой подогрев — вставить ТЭНы, но во-первых, сложно организовать перемешивание, во-вторых, на поверхности будет налипать субстрат, снижая теплоотдачу, ТЭНы будут быстро перегорать

Обогреваться биогазовая установка может с использованием стандартных радиаторов отопления, просто трубами, закрученными в змеевик, сварными регистрами. Трубы использовать лучше полимерные — металлопластиковые или полипропиленовые. Подходят также трубы из гофрированной нержавейки, их проще укладывать, особенно в цилиндрических вертикальных биореакторах, но гофрированная поверхность провоцирует налипание осадка, что не очень хорошо для теплоотдачи.

Чтобы снизить возможность осаждения частиц на греющих элементах, их располагают в зоне мешалки. Только при этом надо все спроектировать так, чтобы мешалка не могла задеть трубы. Часто кажется, что лучше нагреватели расположить снизу, но практика показала, что из-за осадка на дне такой обогрев неэффективен. Так что более рационально располагать нагреватели на стенках метатэнка биогазовой установки.

Способы водяного обогрева

По способу расположения труб обогрев может быть наружным или внутренним. При внутреннем расположении обогрев эффективен, но ремонт и обслуживание нагревателей невозможны без останова и откачки системы

Потому подбору материалов и качеству выполнения соединений уделяют особое внимание


Обогрев повышает производительность биогазовой установки и сокращает сроки переработки сырья

При наружном расположении обогревателей, требуется больше тепла (затраты на подогрев содержимого биогазовой установки намного выше), так как много тепла уходит на обогрев стенок. Зато система всегда доступна для ремонта, а прогрев более равномерный, так как греется среда от стенок. Еще один плюс такого решения — мешалки не могут повредить систему обогрева.

Чем утеплять

На дно котлована насыпается сначала выравнивающий слой песка, затем теплоизоляционный слой. Это может быть глина, перемешанная с соломой и керамзитом, шлаком. Все эти компоненты можно смешать, можно насыпать отдельными слоями. Их выравнивают в горизонт, устанавливают емкость биогазовой установки.

Бока биореактора можно утеплять современными материалами или классическими дедовскими методами. Из дедовских методов — обмазка глиной с соломой. Наносится в несколько слоев.


Для утепления биореакторов используют современные материалы

Из современных материалов можно использовать экструдированный пенополистирол высокой плотности, газобетонные блоки малой плотности, вспененный пенополиуретан. Наиболее технологичен в данном случае пенополиуретан (ППУ), но услуги по его нанесению недешевы. Зато получается бесшовная теплоизоляция, которая минимизирует затраты на обогрев. Есть еще один теплоизоляционный материал — вспененное стекло. В плитах он очень дорог, но его бой или крошка стоит совсем немного, а по характеристикам он почти идеален: не впитывает влагу, не боится замерзания, хорошо переносит статические нагрузки, имеет низкую теплопроводность.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
